1 E-TRAIL VOZIDLO S DÁLKOVÝM RADIOVÝM OVLÁDÁNÍM A name you can trust

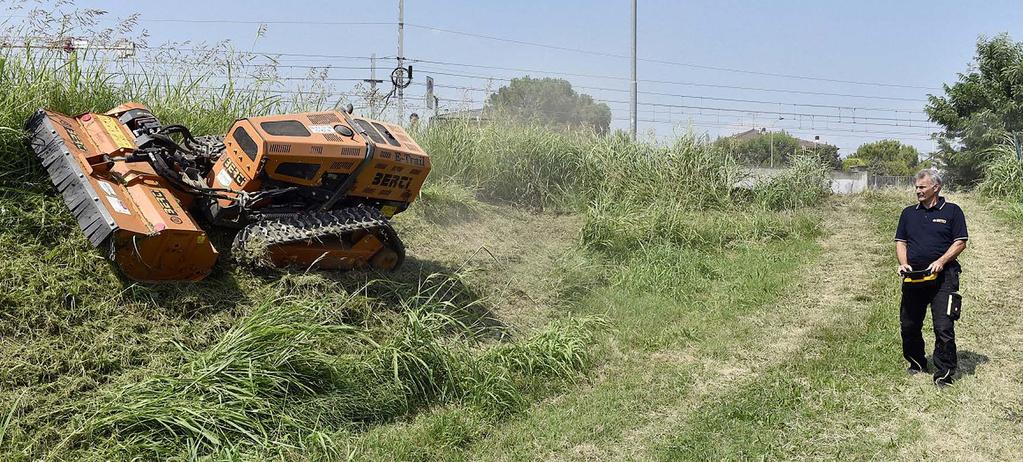

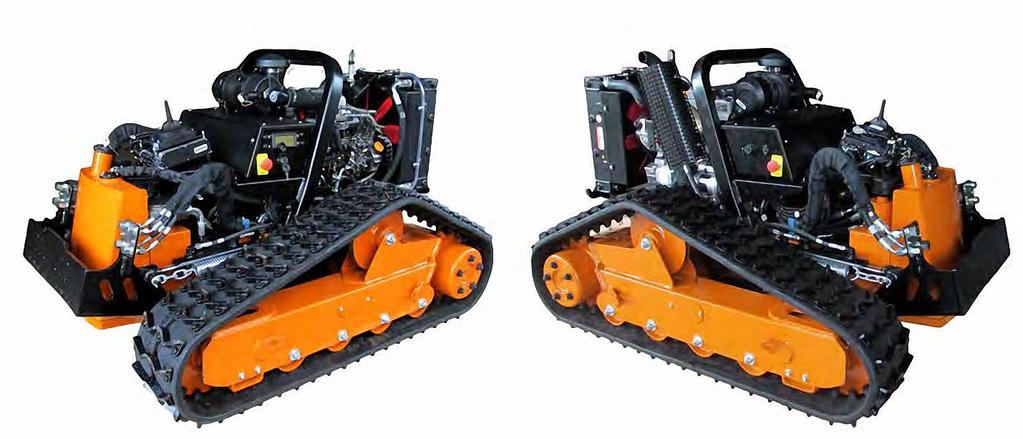

2 E-TRAIL E-TRAIL je vozidlo s dálkovým ovládáním koncipované pro mulčování trávy a náletů v každém prostředí. Jeho provedení, jako je jeho nízké těžiště a pásový podvozek, umožňuje práci na nerovném povrchu při zajištění maximální přilnavosti. Speciální úprava motoru umožňuje dokonalé promazávání a maximální využitelnost ve všech směrech a na svazích s náklonem až 55. Naftový motor s 40 HP je vhodný pro práci s většinou z BERTI exkluzivních mulčovačů, stejně jako dalšího vybavení. To je důvodem, proč je stroj multifunkční.

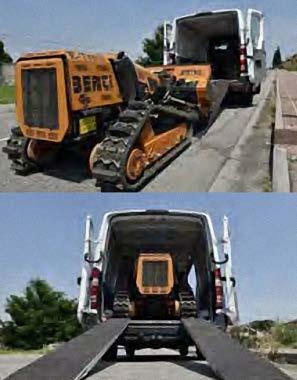

3 SILNÉ STRÁNKY Výhody pro obsluhu jsou: Práce na nejobtížnějších typech povrchů při udržování bezpečné vzdálenosti od stroje Bez vystavení se nebezpečí (převrácení, létajícím odřezkům a podobně) Bez přímého vystavení hluku E-TRAIL je až 25krát účinnější než ruční sekání MANÉVROVATELNOST radiového dálkového ovládání umožňuje přesné a účinné ovládání každého pohybu. SNADNÁ PŘEPRAVA DOKONALÁ PŘILNAVOST I PŘI PRÁCI NA VELMI PŘÍKRÝCH SVAZÍCH NIŽŠÍ TĚŽIŠTĚ DÍKY NIŽŠÍMU TĚŽIŠTI A PROFESIONÁLNÍM GUMOVÝM pásům s pohyblivými ocelovými hroty, je možné stroj provozovat v úhlu až 55 ve všech směrech.

4 Mod. 1 2 HP MHz mt E-TRAIL km/h 0-7 km/h Diesel TECHNICKÉ ÚDAJE 1060 mm 1300 mm 1580 mm 1430 mm 2750 mm 3 VYBAVENÍ Přijímač 2 Skříň ovládacího panelu 3 Vzduchový filtr motoru 4 Chladič, chladící kapalina pro motor a hydraulický olej 5 Pohon pásového podvozku 6 Napínání pásů 7 Pomocné hydraulické okruhy 8 Vysokotlakové rychlospojky Nádrž hydraulického oleje Naftová nádrž Tlačítko zastavení Gumový pás Zubové čerpadlo

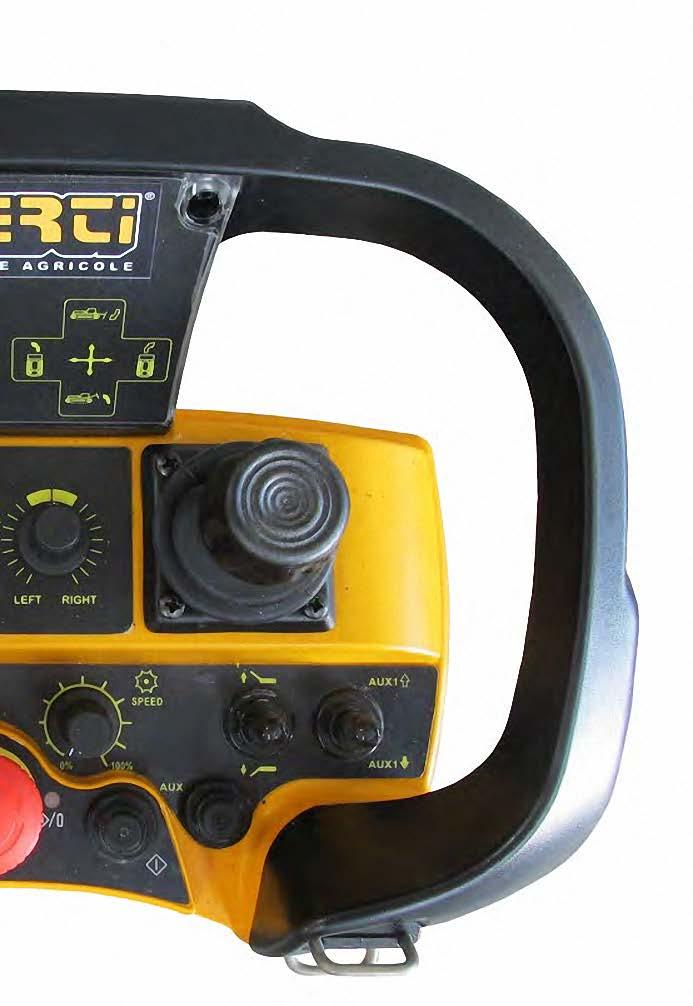

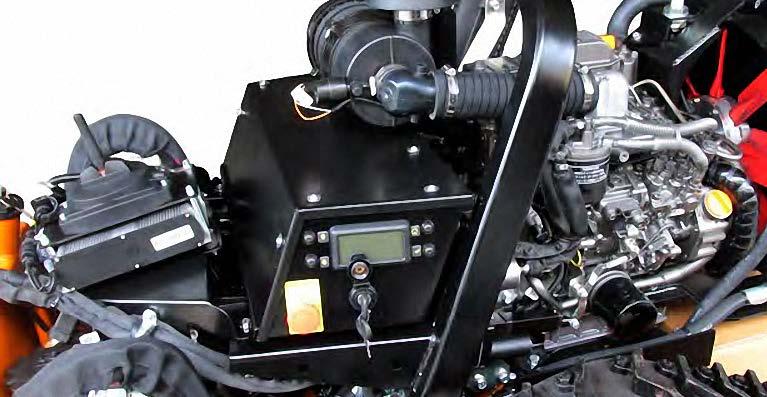

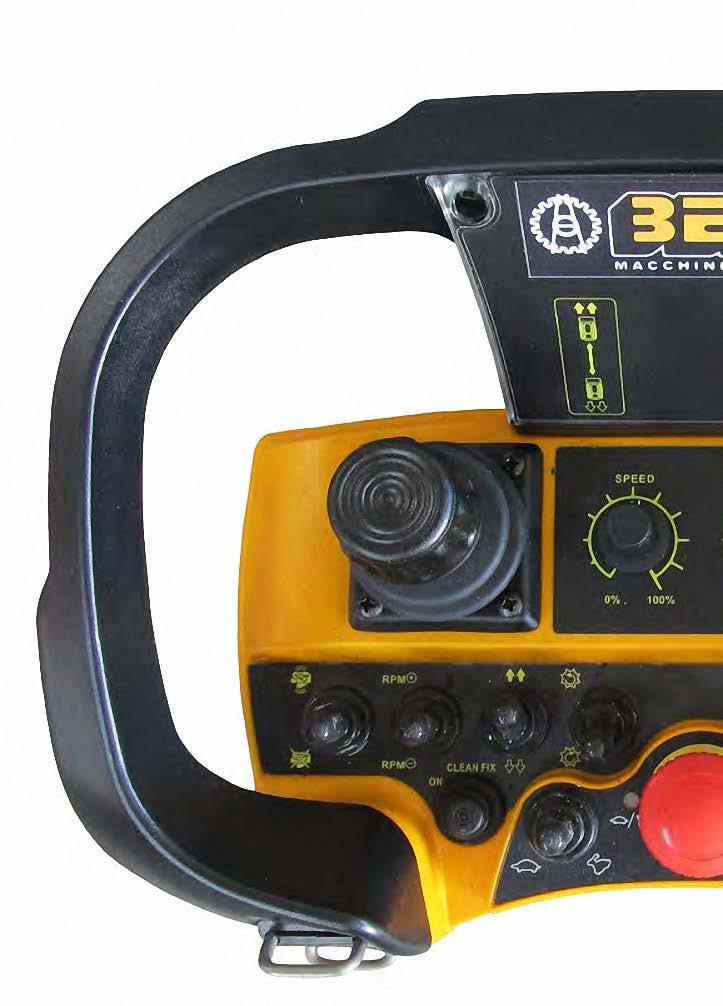

5 Procesor LE70 Klíč zapalování Displej Dieselové elektrické čerpadlo Elektrický ovladač ZAŘÍZENÍ RADIOVÉ OVLÁDÁNÍ LEHKÉ, INTUITIVNÍ A UŽIVATELSKY PŘÍVĚTIVÉ RADIOVÉ OVLÁDÁNÍ Dvě velké páky zajišťují přesné ovládání rychlosti, řízení a výška mulčovací hlavy jsou ovladače, které jsou snadno polohovatelné, umožňují okamžité zahájení práce. Jak ovladače rychlosti, tak řízení je také možné přizpůsobit, aby co nejlépe splňovaly potřeby obsluhy. Radiové ovládání komunikuje s přijímačem, připevněným na vozidle, pomocí systémů, které jsou ovládány u parametrů regulovaných normami CE na frekvencích 434 MHz. f a i g d o c p e h n l b m a b c d e f g Ovládací páka pro levou ruku Vpřed - Vzad Ovládací páka pro pravou ruku Zvedák nástroje nahoru/dolů Řízení doprava/doleva Tlačítko zastavení Přepínače pro převodovky (pomalu - rychle) Zapojovací tlačítko Naftový motor: Start a RPM +/- Zrcadlový přepínač h Rotorový mulčovač: směr otáčení a rychlost v RPM i Přepínač pro CLEANFIX l Seřízení mulčovací klapky m Přídavný n Přídavný o Potenciometr (rychlost vozidla) p Seřízení řízení (zatížení pásů) RADIOVÉ DÁLKOVÉ OVLÁDÁNÍ S DOSAHEM AŽ 150 M.

6 OBOUSMĚRNÝ VENTILÁTOR E-TRAIL JE VYBAVEN DVĚMA SA- MOSTATNÝMI CHLADICÍMI SYS- TÉMY, jeden pro ochlazování motorového oleje, a druhý pro ochlazování hydraulického oleje. Při práci v prašném prostředí, často dochází k ucpání mřížek chladiče. Obousměrný dálkově ovládaný hydraulický ventilátor CLEANFIX, dokáže odfouknout všechny zbytky z chladiče, čímž zlepšuje jeho výkon, snižuje spotřebu a zvyšuje účinnost výměny chladicího systému. Zavedení hydraulického ventilátoru bylo upřednostněno před elektrickým kompresorem, protože ten se snadno rozbije, zejména pokud je umýván vodou pod vysokým tlakem. MOTOR PROVĚŘENÝ NAFTOVÝ MOTOR S 40 HP umožní provádění všech aplikací, pro které byl navržen. ZNAČKA YANMAR MODEL 3TNV88 TYP NASÁVACÍ VÝKON 40 HP / 29 kw RPM MAX 3000 PŘÍKON DIESEL CHLAZENÍ VODOU SPUŠTĚNÍ MOTORU DC12 V 1,2 kw ALTERNÁTOR DC12 V 40 TYP OLEJE 5W % SYNTETICKÝ (MOBIL SUPER 3000, DOPORUČENO) MNOŽSTVÍ OLEJE 7 l. MNOŽSTVÍ CHLADICÍ KAPALINY 6 l. TOČIVÝ MOMENT 103 Nm RPM SPOTŘEBA 5,0 litrů/hodinu (PRŮMĚR)

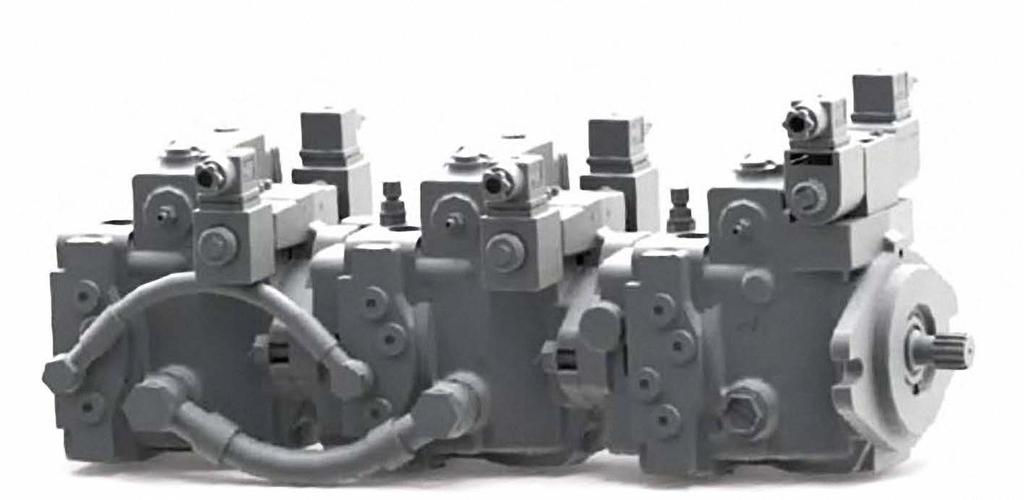

7 HYDRAULICKÝ SYSTÉM s variabilním čerpadlem umožňuje extrémně vysoký výkon mulčovače a zajišťuje nejvyšší výkon za všech podmínek. ČERPADLA POHON ZAŘÍZENÍ POHON PRAVÉHO PÁSU POHON LEVÉHO PÁSU 3 2 1

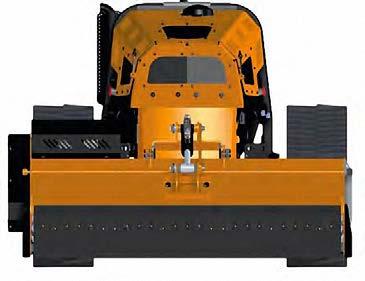

8 MOTOR ET/M E-TRAIL JE DODÁVÁN S INOVATNÍM HYDRAULICKÝM MULČOVAČEM BERTI ET/M, který je konstruován s vysokou odolností a pracovním záběrem 130 cm. Profesionální a spolehlivý, dokáže mulčovat všechny druhy vegetace, jako jsou keře, suchá tráva a dřevěné materiály s průměrem až 6-8 cm. Mod. AB C cm cm cm cm n n n l/min bar ET/M Robustní konstrukce s dvojitou skříní z materiálů HARDOX & STRENX Pohyb nahoru - dolů (15 ) a vpravo - vlevo (20 ) Pístový hydromotor s integrovanými bezpečnostními ventily BERTI D Kladívkové nože Nejvyšší rychlost rotoru: 55 m/s Sada předních chráničů: Zátěžové gumové pásy a řetězy Samočisticí zadní válec Lyžiny (Hardox) pro seřízení výšky sekání Převodovka s pásy ve tvaru V (zub) s exkluzivním dvojitým ložiskem podpěry motoru BERTI Vysokotlakové hydraulické hadice, c/w odolné proti výbuchu STANDARDNÍ VYBAVENÍ

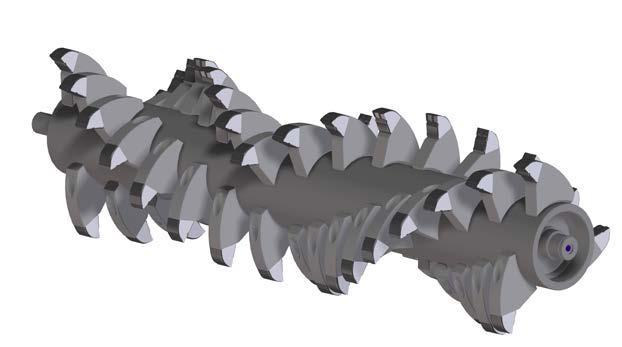

9 ET/FX Profesionální a spolehlivý, dokáže mulčovat všechny druhy vegetace, jako je tráva, keře, větve a dřevěné materiály až s průměrem cm. Mod. A B C cm cm cm cm n n l/min. bar ET/FX PRO NEJDRSNĚJŠÍ POŽADAVKY, DOPORUČUJEME HYDRAULICKÝ MULČOVAČ BERTI ET/FX, vyrobený z vysoce odolné oceli s pracovním záběrem cm. Jedná se o kompaktní lesní mulčovač s elektronicky vyváženým rotorem s pevnými zuby (slinutý karbid), lyžinami odolnými proti opotřebení. STANDARDNÍ VYBAVENÍ Robustní konstrukce s dvojitou skříní z materiálů HARDOX & STRENX Pohyb nahoru - dolů (15 ) a vpravo - vlevo (20 ) Pístový hydromotor s integrovanými bezpečnostními ventily Pevné zuby ze slinutého karbidu BERTI Nejvyšší rychlost rotoru: 55 m/s Sada předních chráničů: Zátěžové gumové pásy a řetězy Lyžiny (Hardox) pro seřízení výšky sekání Vysokotlakové hydraulické hadice, c/w odolné proti výbuchu

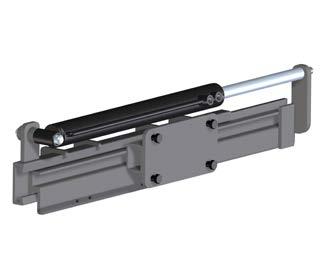

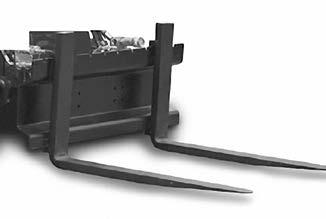

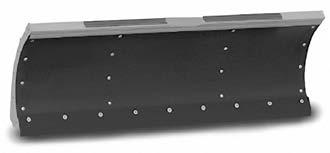

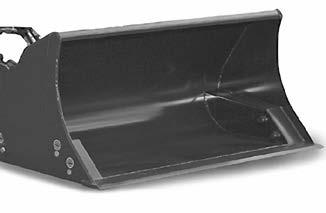

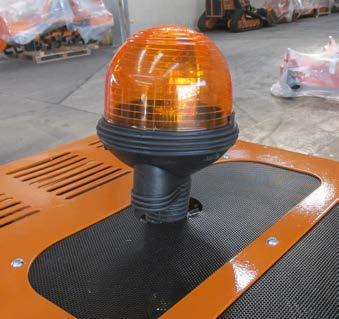

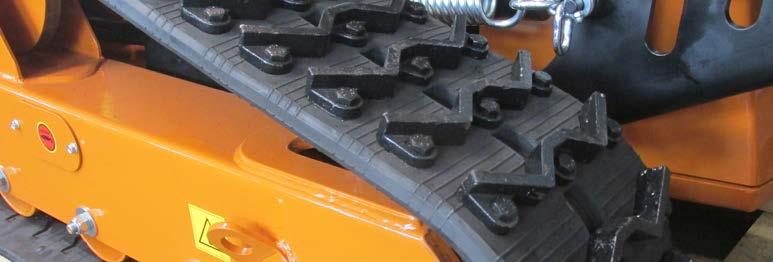

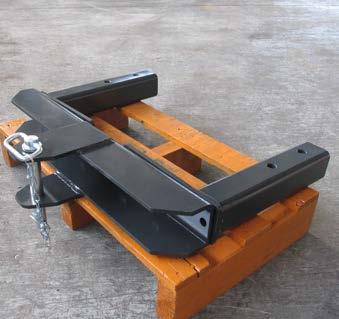

10 VOLITELNÉ PŘÍSLUŠENSTVÍ Maják LED reflektory Ochranný rám (ET/FX) Hydraulická boční řazení Čerpadlo a měrka maziva Sada pro dotížení - sada pro vlečné zařízení a závěsný hák Satz Pásy pobité ocelí C/W sada hrotů (doporučováno pro náklony > 30 ) Žací stroj Příkopové rypadlo Pařezová fréza Sněhová fréza Sněžná radlice Štěpkovač Paletizační vidle Lopata PŘÍSLUŠENSTVÍ

11

12 PEKASS a.s., Přátelství 987, Praha 10 - Uhříněves tel.: , mob.: , david.prochazka@pekass.eu
