1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V Zateplování budov minerálními deskami Kapitola 30 Parametry kvality podkladu pro zateplovací systém Bc. Leoš Pater

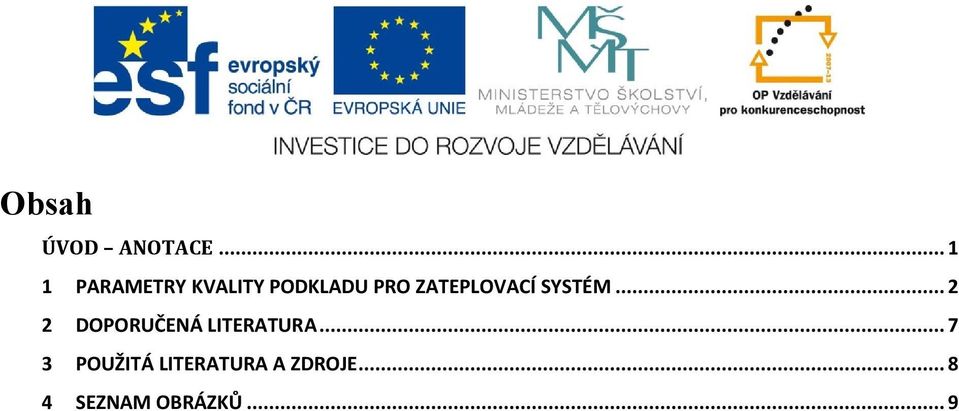

2 Obsah ÚVOD ANOTACE PARAMETRY KVALITY PODKLADU PRO ZATEPLOVACÍ SYSTÉM DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE SEZNAM OBRÁZKŮ... 9

3 Úvod anotace Výukový materiál se zabývá zkouškou parametrů podkladu pro zateplovací systém, jeho obecnými podmínkami určující připravenosti vlastního podkladu před započetím zateplování stavebního objektu. Vysvětluje nutnost dokončení všech mokrých procesů v interiéru stavby a odstranění stavebních prvků na fasádě objektu a jiné druhy přípravných činností. Výklad je doplněn kontrolními otázkami. Výukový materiál je určen žákům 3. ročníku vzdělávacího oboru H/01 Zedník a zájemcům o získání profesní kvalifikaci Zhotovitel zateplovacích systémů H. Výukový materiál pokrývá nejdůležitější obsahovou část odborných předmětů Technologie a Odborný výcvik. 1

4 1 Parametry kvality podkladu pro zateplovacísystém 1.1 Obecné podmínky určující připravenost podkladu Přípravné práce obecně: Před zahájením montáže zateplovacího systému musí být dokončeny všechny mokré procesy v interiéru objektu. Před započetím prací je nutné odstranit nebo vyměnit s ohledem na tloušťku zateplovacího systému následující stavební a pomocné prvky: oplechování atik, parapetních plechů, říms, balkónů, hromosvody, dešťové svody, odvzdušňovací zařízení, větrací mřížky, poštovní schránky, domovní čísla, štítky s názvy ulic, antény, madla, zábradlí, osvětlení a signalizační zařízení atd. Plochu fasády je nutno překontrolovat a upravit podle požadavků uvedených v projektové dokumentaci. Okna i dveře musí být osazeny ještě před zahájením tepelně izolačních prací. Veškeré inženýrské sítě vedoucí pod omítkou se doporučuje vyznačit tak, aby nedošlo k jejich poškození při kotvení systému. V rámci přípravy se provede kontrola stavu balkónů, teras (zejména hydroizolace) a stavu dalších přilehlých konstrukcí. Konstrukce je nutné uvést do funkčního stavu tak, aby nebyla ohrožena ani snížena funkce zateplení. Veškerá napojení zateplovacího systému na přilehlé konstrukce nebo prostupující prvky musí být v jednotlivých operacích provedena tak, aby nedocházelo ke vzniku škodlivých trhlin anebo k pronikání vody do systému. (Uvedený požadavek se zajišťuje použitím těsnících pásek, ukončovacích lišt, dilatačních lišt a tmelů). Prvky prostupující zateplovacím systémem musí být skloněny směrem dolů k vnějšímu povrchu. Způsob oplechování je určen projektovou nebo stavební dokumentací. Oplechování se obvykle osazuje před nebo v průběhu provádění zateplovacího systému a musí být v souladu s ČSN , pokud projektová nebo stavební dokumentace neurčí jinak. Provede se řádné zakrytí všech již dokončených prvků včetně dlažby, parapetních plechů, oken, dveří atd. aby nedošlo k jejich poškození při aplikaci systému, zejména při provádění penetrací, omítek a nátěrů. Je nutné zajistit ochranu zeleně a přilehlých objektů. 1.2 Parametry kvality podkladu U kontaktních i provětrávaných zateplovacích systémů jsou sledovány tyto parametry kvality podkladu: vlhkost znečištění prachem, mastnotami, odbedňovacími a separačními prostředky 2

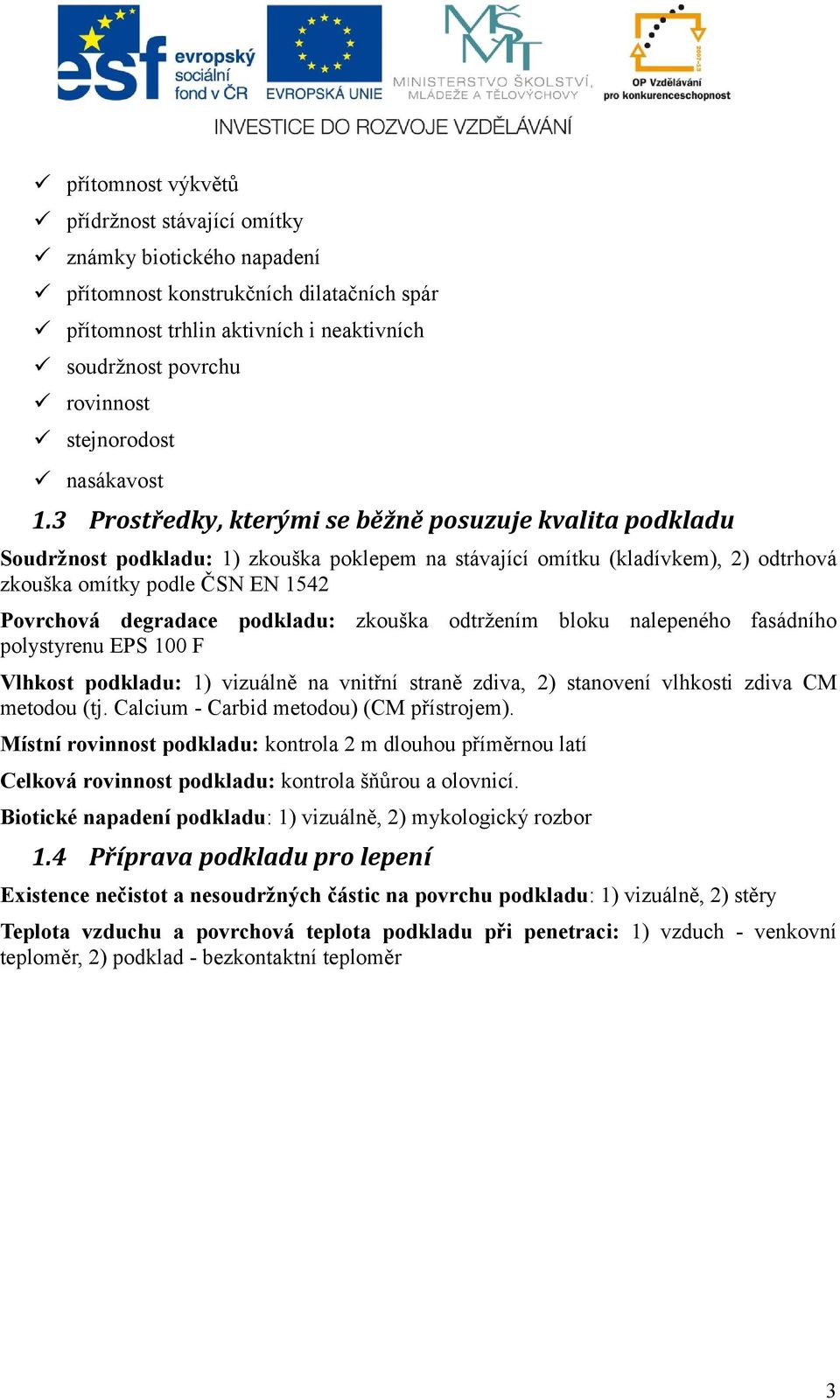

5 přítomnost výkvětů přídržnost stávající omítky známky biotického napadení přítomnost konstrukčních dilatačních spár přítomnost trhlin aktivních i neaktivních soudržnost povrchu rovinnost stejnorodost nasákavost 1.3 Prostředky, kterými se běžně posuzuje kvalita podkladu Soudržnost podkladu: 1) zkouška poklepem na stávající omítku (kladívkem), 2) odtrhová zkouška omítky podle ČSN EN 1542 Povrchová degradace podkladu: zkouška odtržením bloku nalepeného fasádního polystyrenu EPS 100 F Vlhkost podkladu: 1) vizuálně na vnitřní straně zdiva, 2) stanovení vlhkosti zdiva CM metodou (tj. Calcium - Carbid metodou) (CM přístrojem). Místní rovinnost podkladu: kontrola 2 m dlouhou příměrnou latí Celková rovinnost podkladu: kontrola šňůrou a olovnicí. Biotické napadení podkladu: 1) vizuálně, 2) mykologický rozbor 1.4 Příprava podkladu pro lepení Existence nečistot a nesoudržných částic na povrchu podkladu: 1) vizuálně, 2) stěry Teplota vzduchu a povrchová teplota podkladu při penetraci: 1) vzduch - venkovní teploměr, 2) podklad - bezkontaktní teploměr 3

6 Obrázek 1. Venkovní teploměr Obrázek 2. Bezkontaktní teploměry Kvalita a účinek penetrace podkladu: 1) ověření stavu použitého přípravku, 2) ověření ředění použitého přípravku Účinnost penetrace podkladu: zkouška odtržením bloku nalepeného fasádního polystyrenu EPS 100 F 1.5 Posuzování kvalitupodkladua odůvodnění posudku Soudržnost podkladu - zkouška poklepem na stávající omítku: podklad nevyhovuje, pokud se při poklepu ozývá dutý zvuk. Soudržnost podkladu - odtrhová zkouška omítky podle ČSN EN 1542: podklad nevyhovuje, pokud je střední hodnota přídržnosti pod 200 kpa nebo jednotlivá hodnota pod 80 kpa. 4

7 Povrchová degradace podkladu - zkouška odtržením bloku nalepeného fasádního polystyrenu EPS 100 F: podklad nevyhovuje, pokud v předem očištěné části podkladu dojde k porušení přídržnosti. Vlhkost podkladu - vizuálně na vnitřní straně zdiva: podklad nevyhovuje, pokud jsou patrny skvrny a výkvěty v připodlažní zóně. Vlhkost podkladu - stanovení vlhkosti zdiva CM metodou: podklad nevyhovuje, pokud hodnota naměřené vlhkosti je nad hodnotou ustálené vlhkosti materiálu (ČSN ). Místní rovinnost podkladu - kontrola 2 m dlouhou příměrnou latí: podklad nevyhovuje, pokud jsou naměřené hodnoty nad 20 mm / 2 m. Celková rovinnost podkladu - kontrola šňůrou a olovnicí: podklad nevyhovuje, pokud jsou naměřené odchylky od rovinnosti větší jak 20 mm. Biotické napadení podkladu - vizuálně: podklad nevyhovuje, pokud je patrný výskyt barevně odlišných skvrn a povlaků. Biotické napadení podkladu - mykologický rozbor: podklad nevyhovuje, pokud je prokázán výskyt plísně (především rodu Alternaria či Cladosporium). 1.6 Příprava podkladu pro lepení Existence nečistot a nesoudržných částic na povrchu podkladu - vizuálně či stěry: podklad nevyhovuje, pokud je patrna či stěrem prokázána existence nesoudržných částic a jiných nečistot, především mastných. Teplota vzduchu a povrchová teplota podkladu při penetraci: podklad nevyhovuje, pokud je teplota vzduch naměřená venkovním teploměrem pod +5 C nebo pokud je povrchová teplota podkladu naměřená bezkontaktním teploměrem pod +5 C. Kvalita a účinek penetrace podkladu - ověření stavu použitého přípravku: podklad nevyhovuje, pokud použitý přípravek vykazuje znaky znehodnocení jako např. sraženina na dně nebo přítomnost plísně. Kvalita a účinek penetrace podkladu - ověření ředění použitého přípravku: podklad nevyhovuje, pokud použitý přípravek byl nevhodně naředěn. Účinnost penetrace podkladu: zkouška odtržením bloku nalepeného fasádního polystyrenu EPS 100 F: podklad nevyhovuje, pokud je porušena přídržnost v penetrovaném podkladu. 1.7 Opatření pro zlepšení kvalitypodkladu provlhlý podklad nejdříve odstranit příčinu, zajistit přiměřenou ustálenou rovnovážnou vlhkost nezateplovat zaprášený, špinavý podklad omést, okartáčovat, otryskat, zajistit vyschnutí zvětrání, prokvétání podkladu omést, okartáčovat, otryskat, zajistit vyschnutí mech, plísně, houby očistit fungicidním prostředkem (např. Algosan) ostré, vystupující části malty otlouci 5

8 slinutý povlak mechanicky odstranit mastný podklad, zbytky odbedňovacích přípravků otryskat vodou s přidáním detergentů, zajistit vyschnutí hladký podklad zdrsnit omítka drolivá mechanicky odstranit a ošetřit penetračním nátěrem (dle typu a míry poškození) případně nahradit omítkou omítka s vypadanými místy nesoudržný materiál otlouci, nahradit novou omítkou umělopryskyřičná omítka očistit nátěr sprašující odstranit odlupující se nátěr odstranit, tryskat, zajistit vyschnutí nasákavý podklad očistit a napenetrovat nerovnosti (±1 cm) vyrovnat vápenocementovou maltou (doba vytvrdnutí min. 14 dní) průvzdušné neaktivní spáry a trhliny utěsnit Kontrolní otázky: 1. Můžou se provádět mokré procesy v interiéru před zahájením zateplovacích pracích? 2. Jaké jsou prostředky posuzující kvalitu podkladu? 3. Uveď alespoň tři parametry kvality podkladu
