EC čidla pro elektronické přístroje řady EC1 a EC2

Transkript

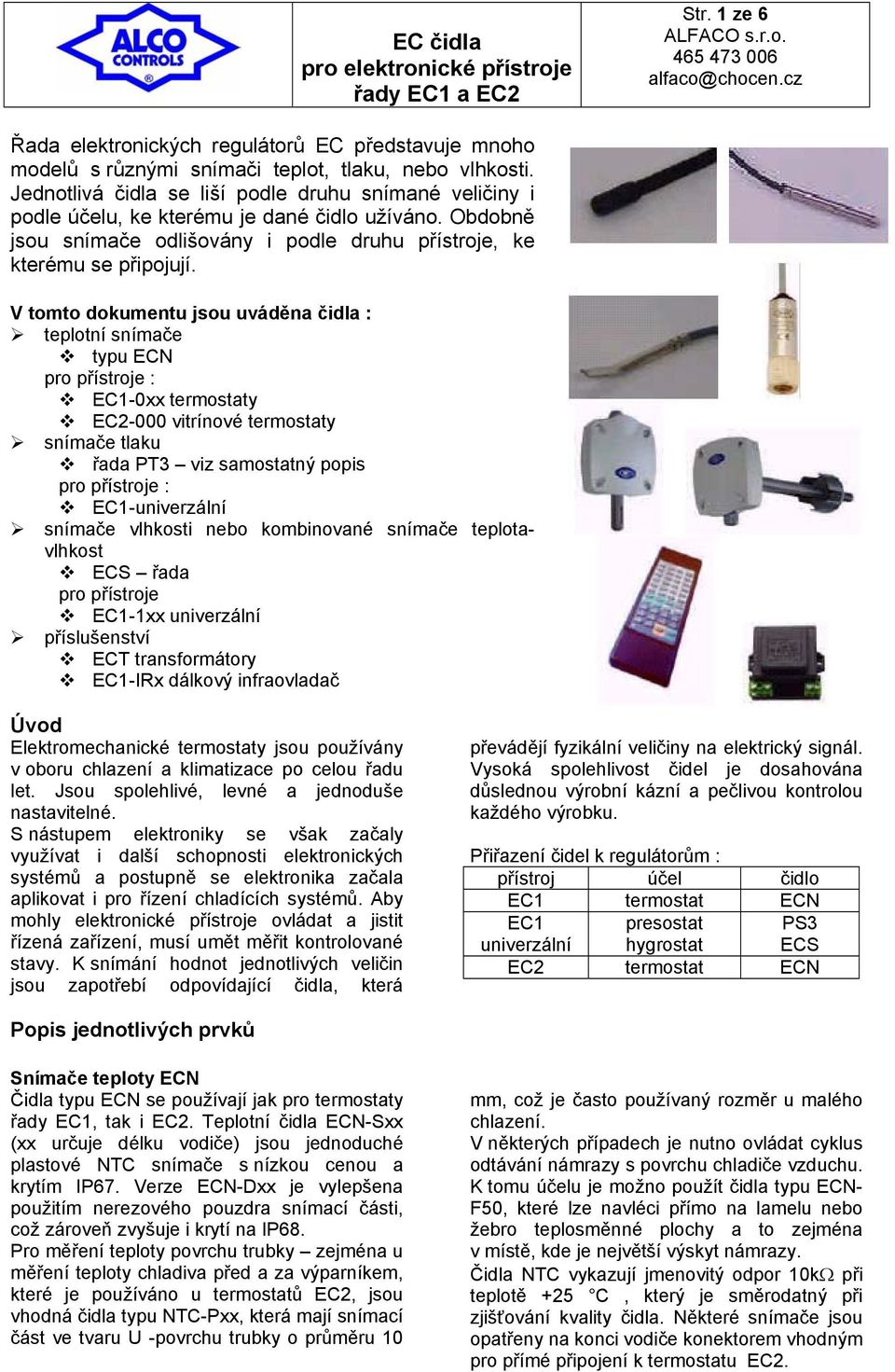

1 Str. 1 ze 6 Řada elektronických regulátorů EC představuje mnoho modelů s různými snímači teplot, tlaku, nebo vlhkosti. Jednotlivá čidla se liší podle druhu snímané veličiny i podle účelu, ke kterému je dané čidlo užíváno. Obdobně jsou snímače odlišovány i podle druhu přístroje, ke kterému se připojují. V tomto dokumentu jsou uváděna čidla : teplotní snímače typu ECN pro přístroje : EC1-0xx termostaty EC2-000 vitrínové termostaty snímače tlaku řada PT3 viz samostatný popis pro přístroje : EC1-univerzální snímače vlhkosti nebo kombinované snímače teplotavlhkost ECS řada pro přístroje EC1-1xx univerzální příslušenství ECT transformátory EC1-IRx dálkový infraovladač Úvod Elektromechanické termostaty jsou používány v oboru chlazení a klimatizace po celou řadu let. Jsou spolehlivé, levné a jednoduše nastavitelné. S nástupem elektroniky se však začaly využívat i další schopnosti elektronických systémů a postupně se elektronika začala aplikovat i pro řízení chladících systémů. Aby mohly elektronické přístroje ovládat a jistit řízená zařízení, musí umět měřit kontrolované stavy. K snímání hodnot jednotlivých veličin jsou zapotřebí odpovídající čidla, která převádějí fyzikální veličiny na elektrický signál. Vysoká spolehlivost čidel je dosahována důslednou výrobní kázní a pečlivou kontrolou každého výrobku. Přiřazení čidel k regulátorům : přístroj účel čidlo EC1 termostat ECN EC1 univerzální presostat hygrostat PS3 ECS EC2 termostat ECN Popis jednotlivých prvků Snímače teploty ECN Čidla typu ECN se používají jak pro termostaty řady EC1, tak i EC2. Teplotní čidla ECN-Sxx (xx určuje délku vodiče) jsou jednoduché plastové NTC snímače s nízkou cenou a krytím IP67. Verze ECN-Dxx je vylepšena použitím nerezového pouzdra snímací části, což zároveň zvyšuje i krytí na IP68. Pro měření teploty povrchu trubky zejména u měření teploty chladiva před a za výparníkem, které je používáno u termostatů EC2, jsou vhodná čidla typu NTC-Pxx, která mají snímací část ve tvaru U -povrchu trubky o průměru 10 mm, což je často používaný rozměr u malého chlazení. V některých případech je nutno ovládat cyklus odtávání námrazy s povrchu chladiče vzduchu. K tomu účelu je možno použít čidla typu ECN- F50, které lze navléci přímo na lamelu nebo žebro teplosměnné plochy a to zejména v místě, kde je největší výskyt námrazy. Čidla NTC vykazují jmenovitý odpor 10kΩ při teplotě +25 C, který je směrodatný při zjišťování kvality čidla. Některé snímače jsou opatřeny na konci vodiče konektorem vhodným pro přímé k termostatu EC2.

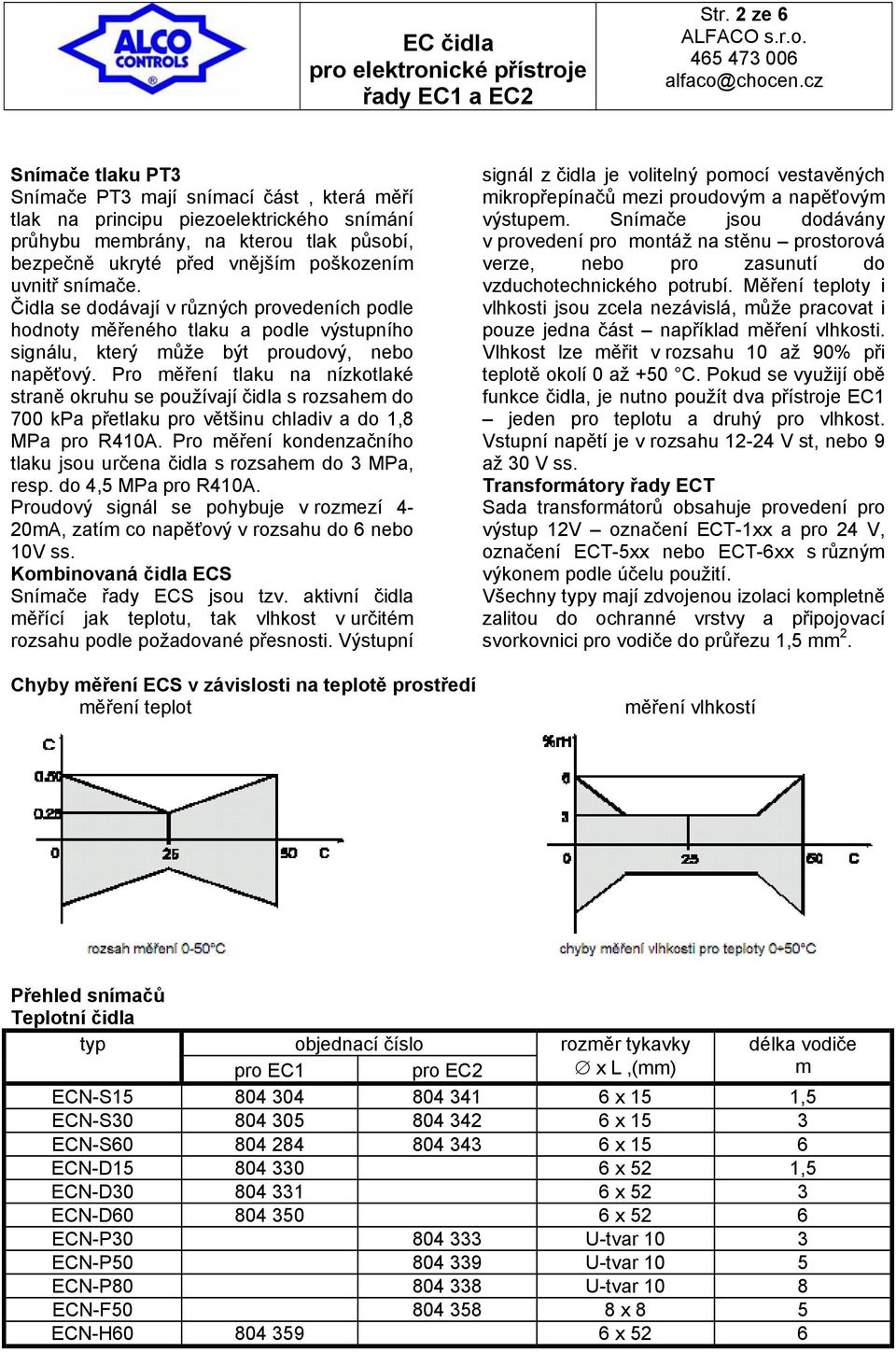

2 Str. 2 ze 6 Snímače tlaku PT3 Snímače PT3 mají snímací část, která měří tlak na principu piezoelektrického snímání průhybu membrány, na kterou tlak působí, bezpečně ukryté před vnějším poškozením uvnitř snímače. Čidla se dodávají v různých provedeních podle hodnoty měřeného tlaku a podle výstupního signálu, který může být proudový, nebo napěťový. Pro měření tlaku na nízkotlaké straně okruhu se používají čidla s rozsahem do 700 kpa přetlaku pro většinu chladiv a do 1,8 MPa pro R410A. Pro měření kondenzačního tlaku jsou určena čidla s rozsahem do 3 MPa, resp. do 4,5 MPa pro R410A. Proudový signál se pohybuje v rozmezí 4-20mA, zatím co napěťový v rozsahu do 6 nebo 10V ss. Kombinovaná čidla ECS Snímače řady ECS jsou tzv. aktivní čidla měřící jak teplotu, tak vlhkost v určitém rozsahu podle požadované přesnosti. Výstupní Chyby měření ECS v závislosti na teplotě prostředí měření teplot signál z čidla je volitelný pomocí vestavěných mikropřepínačů mezi proudovým a napěťovým výstupem. Snímače jsou dodávány v provedení pro montáž na stěnu prostorová verze, nebo pro zasunutí do vzduchotechnického potrubí. Měření teploty i vlhkosti jsou zcela nezávislá, může pracovat i pouze jedna část například měření vlhkosti. Vlhkost lze měřit v rozsahu 10 až 90% při teplotě okolí 0 až +50 C. Pokud se využijí obě funkce čidla, je nutno použít dva přístroje EC1 jeden pro teplotu a druhý pro vlhkost. Vstupní napětí je v rozsahu V st, nebo 9 až 30 V ss. Transformátory řady ECT Sada transformátorů obsahuje provedení pro výstup 12V označení ECT-1xx a pro 24 V, označení ECT-5xx nebo ECT-6xx s různým výkonem podle účelu použití. Všechny typy mají zdvojenou izolaci kompletně zalitou do ochranné vrstvy a připojovací svorkovnici pro vodiče do průřezu 1,5 mm 2. měření vlhkostí Přehled snímačů Teplotní čidla typ objednací číslo rozměr tykavky pro EC1 pro EC2 x L (mm) ECN-S x 15 1,5 ECN-S x 15 3 ECN-S x 15 6 ECN-D x 52 1,5 ECN-D x 52 3 ECN-D x 52 6 ECN-P U-tvar 10 3 ECN-P U-tvar 10 5 ECN-P U-tvar 10 8 ECN-F x 8 5 ECN-H x 52 6 délka vodiče m

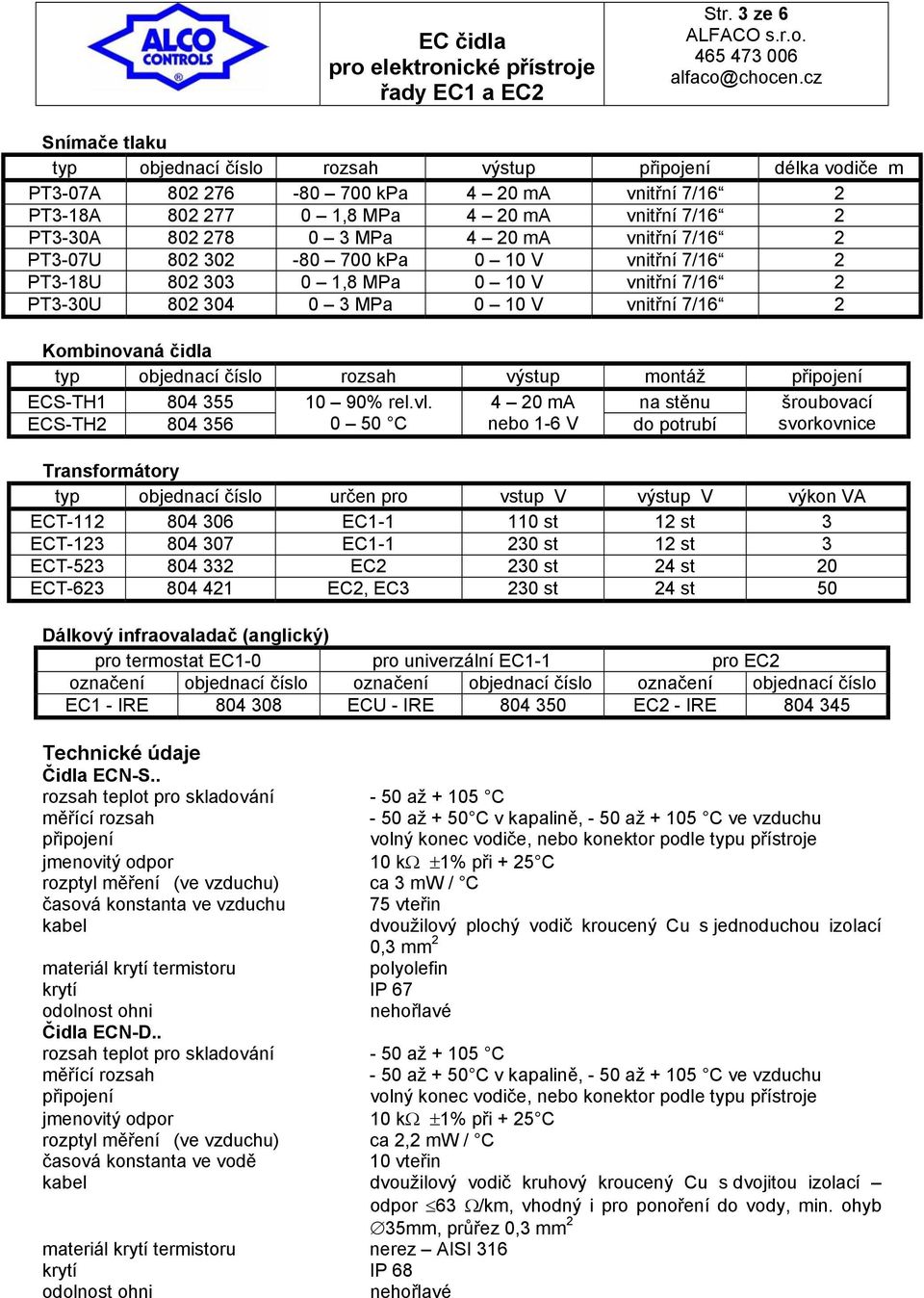

3 Str. 3 ze 6 Snímače tlaku typ objednací číslo rozsah výstup délka vodiče m PT3-07A kpa 4 20 ma vnitřní 7/16 2 PT3-18A ,8 MPa 4 20 ma vnitřní 7/16 2 PT3-30A MPa 4 20 ma vnitřní 7/16 2 PT3-07U kpa 0 10 V vnitřní 7/16 2 PT3-18U ,8 MPa 0 10 V vnitřní 7/16 2 PT3-30U MPa 0 10 V vnitřní 7/16 2 Kombinovaná čidla typ objednací číslo rozsah výstup montáž ECS-TH % rel.vl ma na stěnu šroubovací ECS-TH C nebo 1-6 V do potrubí svorkovnice Transformátory typ objednací číslo určen pro vstup V výstup V výkon VA ECT EC st 12 st 3 ECT EC st 12 st 3 ECT EC2 230 st 24 st 20 ECT EC2, EC3 230 st 24 st 50 Dálkový infraovaladač (anglický) pro termostat EC1-0 pro univerzální EC1-1 pro EC2 označení objednací číslo označení objednací číslo označení objednací číslo EC1 - IRE ECU - IRE EC2 - IRE Technické údaje Čidla ECN-S.. rozsah teplot pro skladování - 50 až C - 50 až + 50 C v kapalině, - 50 až C ve vzduchu volný konec vodiče, nebo konektor podle typu přístroje jmenovitý odpor 10 kω ±1% při + 25 C rozptyl měření (ve vzduchu) ca 3 mw / C časová konstanta ve vzduchu 75 vteřin kabel dvoužilový plochý vodič kroucený Cu s jednoduchou izolací 0,3 mm 2 materiál krytí termistoru polyolefin krytí IP 67 Čidla ECN-D.. rozsah teplot pro skladování - 50 až C - 50 až + 50 C v kapalině, - 50 až C ve vzduchu volný konec vodiče, nebo konektor podle typu přístroje jmenovitý odpor 10 kω ±1% při + 25 C rozptyl měření (ve vzduchu) ca 2,2 mw / C časová konstanta ve vodě 10 vteřin kabel dvoužilový vodič kruhový kroucený Cu s dvojitou izolací odpor 63 Ω/km, vhodný i pro ponoření do vody, min. ohyb 35mm, průřez 0,3 mm 2 materiál krytí termistoru nerez AISI 316 krytí IP 68

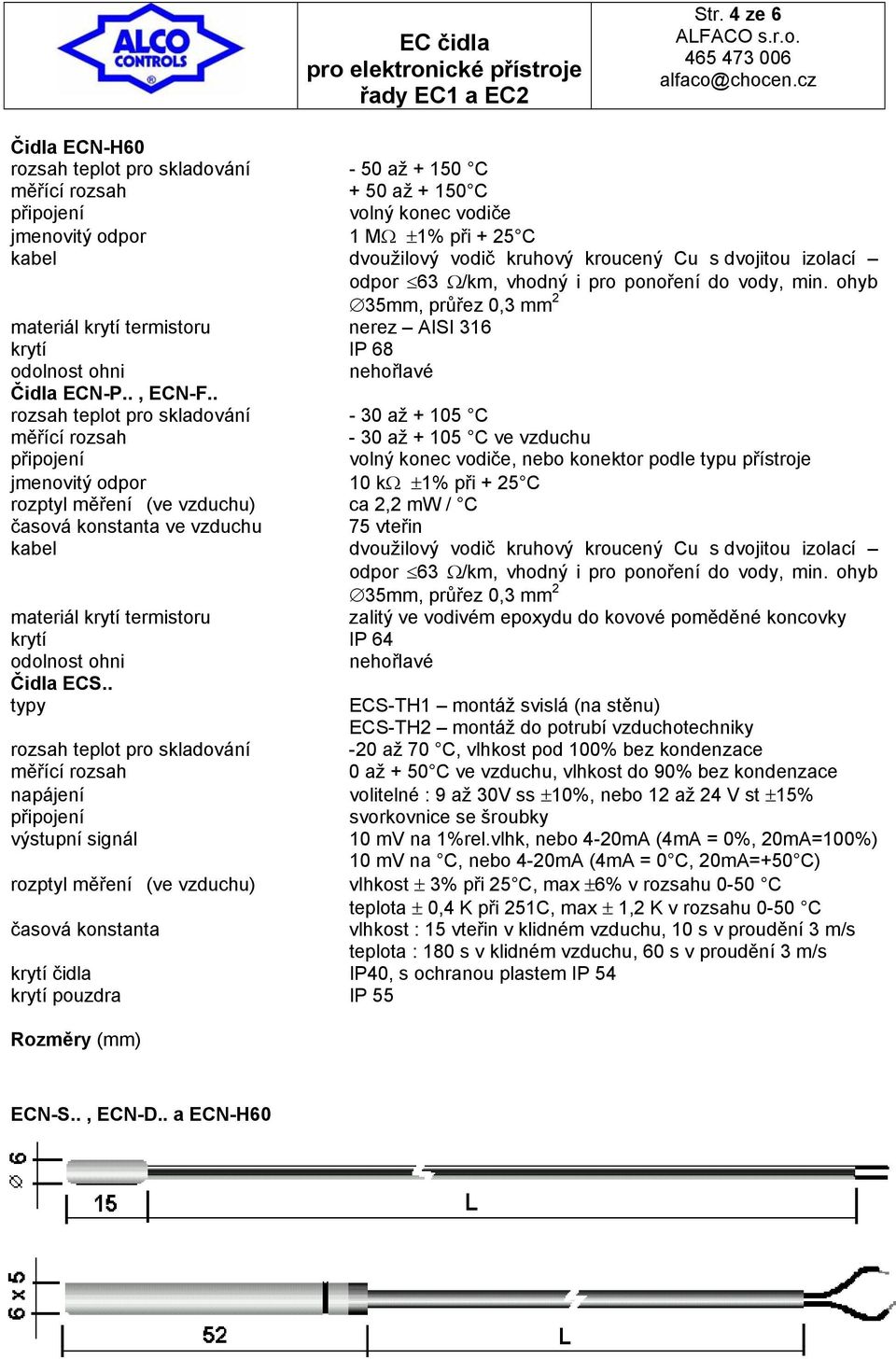

4 Str. 4 ze 6 Čidla ECN-H60 rozsah teplot pro skladování - 50 až C + 50 až C volný konec vodiče jmenovitý odpor 1 MΩ ±1% při + 25 C kabel dvoužilový vodič kruhový kroucený Cu s dvojitou izolací odpor 63 Ω/km, vhodný i pro ponoření do vody, min. ohyb 35mm, průřez 0,3 mm 2 materiál krytí termistoru nerez AISI 316 krytí IP 68 Čidla ECN-P.., ECN-F.. rozsah teplot pro skladování - 30 až C - 30 až C ve vzduchu volný konec vodiče, nebo konektor podle typu přístroje jmenovitý odpor 10 kω ±1% při + 25 C rozptyl měření (ve vzduchu) ca 2,2 mw / C časová konstanta ve vzduchu 75 vteřin kabel dvoužilový vodič kruhový kroucený Cu s dvojitou izolací odpor 63 Ω/km, vhodný i pro ponoření do vody, min. ohyb 35mm, průřez 0,3 mm 2 materiál krytí termistoru zalitý ve vodivém epoxydu do kovové poměděné koncovky krytí IP 64 Čidla ECS.. typy ECS-TH1 montáž svislá (na stěnu) ECS-TH2 montáž do potrubí vzduchotechniky rozsah teplot pro skladování -20 až 70 C, vlhkost pod 100% bez kondenzace 0 až + 50 C ve vzduchu, vlhkost do 90% bez kondenzace napájení volitelné : 9 až 30V ss ±10%, nebo 12 až 24 V st ±15% svorkovnice se šroubky výstupní signál 10 mv na 1%rel.vlhk, nebo 4-20mA (4mA = 0%, 20mA=100%) 10 mv na C, nebo 4-20mA (4mA = 0 C, 20mA=+50 C) rozptyl měření (ve vzduchu) vlhkost ± 3% při 25 C, max ±6% v rozsahu 0-50 C časová konstanta teplota ± 0,4 K při 251C, max ± 1,2 K v rozsahu 0-50 C vlhkost : 15 vteřin v klidném vzduchu, 10 s v proudění 3 m/s teplota : 180 s v klidném vzduchu, 60 s v proudění 3 m/s krytí čidla IP40, s ochranou plastem IP 54 krytí pouzdra IP 55 Rozměry (mm) ECN-S.., ECN-D.. a ECN-H60

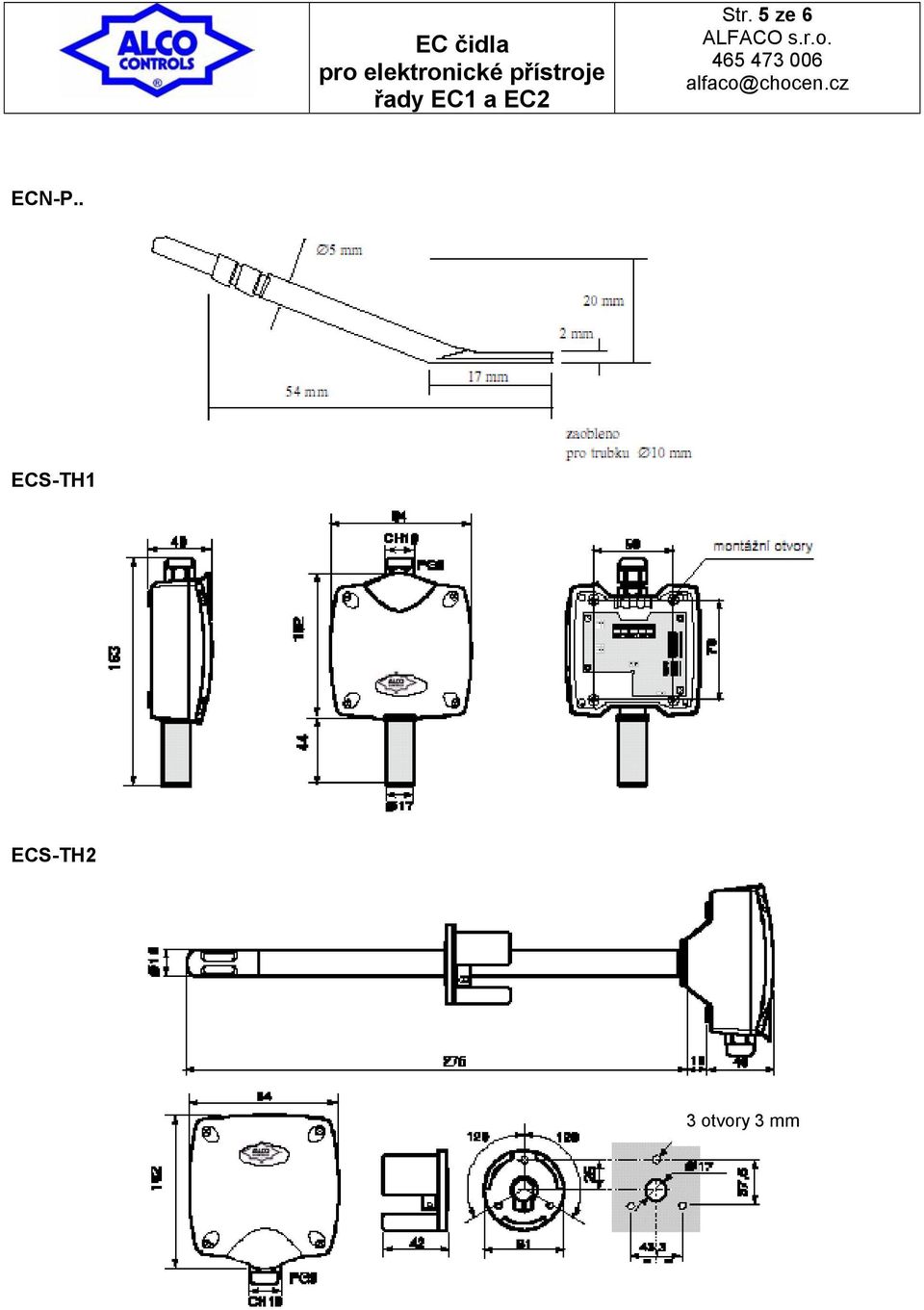

5 Str. 5 ze 6 ECN-P.. ECS-TH1 ECS-TH2 3 otvory 3 mm

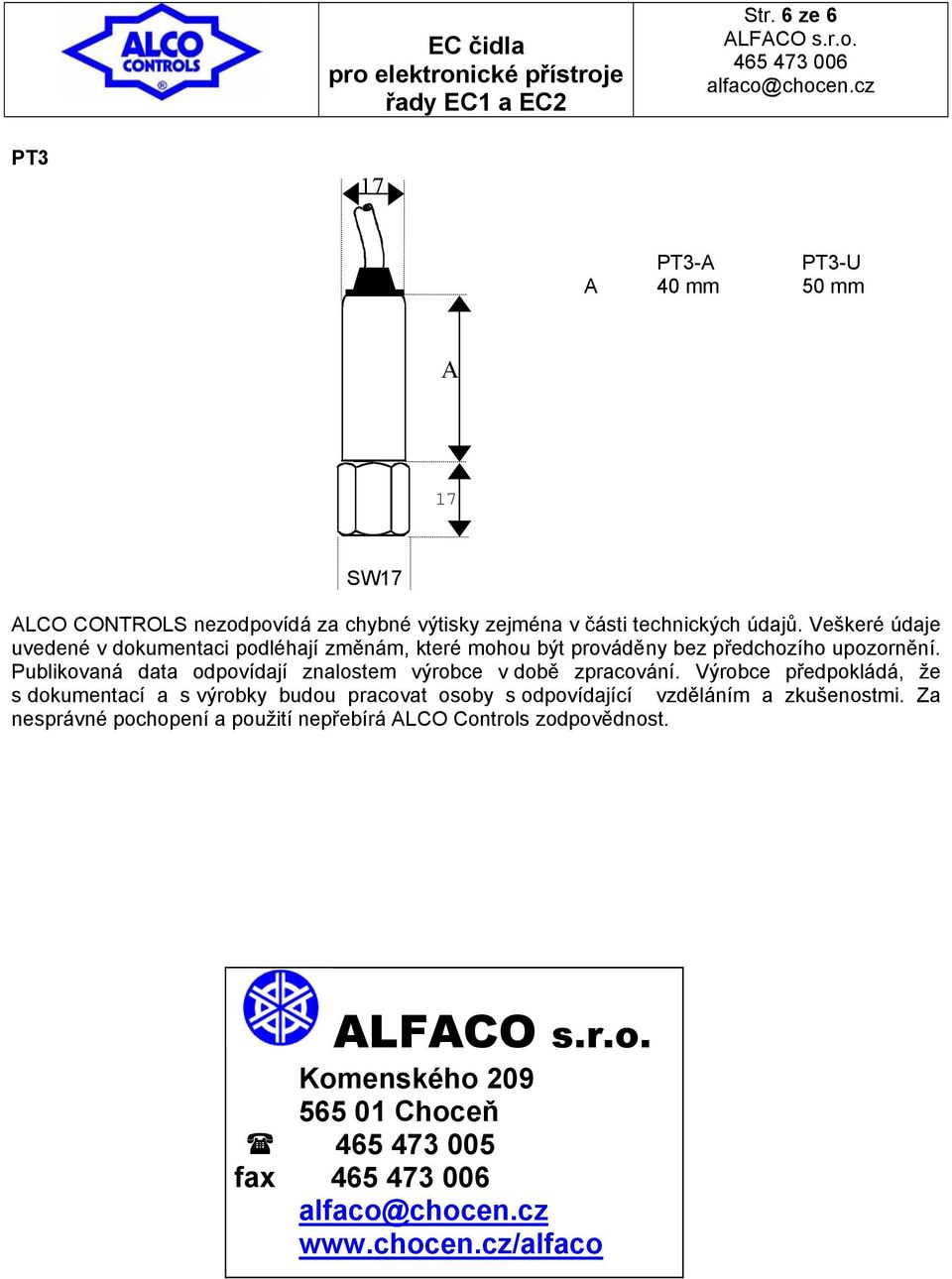

6 Str. 6 ze 6 PT3 17 PT3-A PT3-U A 40 mm 50 mm A 17 SW17 ALCO CONTROLS nezodpovídá za chybné výtisky zejména v části technických údajů. Veškeré údaje uvedené v dokumentaci podléhají změnám, které mohou být prováděny bez předchozího upozornění. Publikovaná data odpovídají znalostem výrobce v době zpracování. Výrobce předpokládá, že s dokumentací a s výrobky budou pracovat osoby s odpovídající vzděláním a zkušenostmi. Za nesprávné pochopení a použití nepřebírá ALCO Controls zodpovědnost. Komenského Choceň fax
