1 NÁVOD K OBSLUZE Svářečky v ochranné atmosféře MIG 170 Obj. číslo MIG 155/4/A Obj. číslo nářadí s.r.o. Před spuštěním je nutno si důkladně pročíst tento návod k obsluze a pochopit jej. Návod si dobře uschovejte pro případ, že budete v budoucnu potřebovat nějaké informace. Výhradní dovozce pro Českou Republiku - UNICORE nářadí s.r.o. Sídlo firmy: Počernická 120, Karlovy Vary - Stará Role Telefon: , Fax: info@unicore.cz Http //

2 Úvod Svářečky řady MIG jsou kompaktní, vyrobené nejmodernějšími metodami a maximálně spolehlivé. S minimálními nároky na údržbu je zaručena dlouhá životnost. Tento návod k použití obsahuje veškeré informace pro zprovoznění a údržbu těchto svářeček. Obsah Kapitola Označení Strana 1 Předpisy pro prevenci úrazů Instalace Technické údaje Řídicí pult Tepelná ochrana Druhy sváření Montáž cívky s drátem a balíku hadic Návod ke svařování Hledání poruch Výměna napájecího kabelu Záruka Na tento výrobek je poskytována záruční doba 36 měsíců ode dne nákupu. Během této doby odstraní bezplatně autorizovaný servis značky Güde veškeré závady, způsobené vadným materiálem nebo chybou ve výrobě. Výrobce garantuje zachování odpovídajících funkčních vlastností výrobku a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů ve vlastním značkovém servisu. Záruka automaticky zaniká v těchto případech : nebyl-li předložen originál záručního listu včetně prodejního dokladu údaje v záručním listě (dokladu o koupi) se liší od údajů uvedených na výrobku výrobek byl používán v rozporu s přiloženým návodem k obsluze uživatel provedl svévolný zásah do konstrukce výrobku Záruka se nevztahuje : na veškerá mechanická poškození na poškození, způsobená vnějšími vlivy (například nevhodným umístěním, klimatickými podmínkami, znečištěním apod.) na běžnou údržbu výrobku ( například promazání, vyčištění stroje,..) na opotřebení funkčních částí výrobku v důsledku používání 1. Předpis pro prevenci úrazů Používání svářecích přístrojů a svařování mohou ohrozit zdraví obsluhujících i jiných osob. Proto Vás prosíme, abyste si pozorně pročetli níže uvedené předpisy pro prevenci úrazů a dodržovali je. Myslete, prosím, na to, že rozvážné a odborné používání svářečky za přísného dodržení všech předpisů jsou nejlepším zabezpečením proti jakýmkoliv úrazům. 1) Noste toto ochranné oblečení: žáruvzdorné svářečské rukavice, svářečskou zástěru, silnou košili s dlouhým rukávem z přírodních vláken (syntetiku ne!), dlouhé kalhoty bez záložky a vysoké uzavřené boty. Používejte ochranu vlasů. 2) Pracujte vždy se svářečským štítem. Štít je třeba používat při každém svařování, aby byla zaručena ochrana očí a obličeje před intenzivním zářením elektrického oblouku. Nepoužijete-li při svařování štít, můžete si způsobit vysoce nebezpečné a bolestivé oslnění. Dbejte, prosím, na to, aby i Vaši pomocníci měli vždy svářečský štít. 3) Navíc noste ochranné brýle s bočními klapkami. Takové brýle jsou potřeba zejména k ručnímu či mechanickému odstraňování strusky. Kousky strusky jsou zpravidla horké a při odstraňování mohou odlétnout. 4) Dbejte na dostatečné větrání pracovního prostoru. Není-li dána možnost přirozeného větrání, je nutno především v malých místnostech instalovat větrací zařízení. Myslete na to, že plyny vznikající při svařování škodí v případě dlouhodobého vdechování Vašemu zdraví. Před svařováním proto také vždy svařované předměty důkladně očistěte, abyste zabránili tvorbě zdraví škodlivého kouře. 5) Ujistěte se, že síťový kabel je v bezvadném stavu a přístroj zapojte pouze do řádně uzemněné zásuvky s ochranným kontaktem. Vadný síťový kabel by měl vyměňovat pouze odborník. Při tom je nutno použít kabel o stejném průřezu. Ujistěte se, že jmenovité napětí přístroje je shodné s napětím ve Vaší síti. Zkontrolujte, zda je Vaše elektrické zařízení chráněno proti přetížení a zkratům. 6) Dbejte na to, aby ukostřovací kabel byl spojen se svařovaným předmětem. Také dbejte na to, aby se hadice svářecího hořáku a ukostřovací kabel při práci nenavíjely okolo jiných předmětů nebo částí těla. 7) Zabraňte používání stroje v mokrých prostorách. Nebezpečí úderu elektrickým proudem! Okolí pracoviště včetně všech předmětů a přístroje samotného musí být vždy suché. Autorizované servisní středisko pro Českou republiku : GÜDE SERVIS CENTRUM UNICORE nářadí s.r.o. Počernická Karlovy Vary Stará Role Vedoucí servisu : p. Jan Chylo Informace o reklamacích : p.jan Chylo, Roman Kafka, Martin Čáslava Prodej ND : p. Roman Kafka tel. : fax : servis@unicore.cz Non-stop přímá servisní linka : Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu. U reklamací, podaných bez originálního obalu, nese riziko následků případného mechanického poškození výhradně zákazník. Po obdržení kompletního výrobku v nerozloženém stavu posoudí oprávněnost reklamace servisní oddělení. Případné záruční opravy potvrdí servisní oddělení do záručního listu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. Pokud nebude shledána závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika ( 500,- Kč / hod. ) a přepravou výrobku zpět vlastník výrobku. 8) Při svařování nikdy nemiřte hořákem na sebe sama nebo na jiné osoby. Hrot svařovacího hořáku a svařovaný předmět jsou při svařování žhavé nebezpečí popálení!

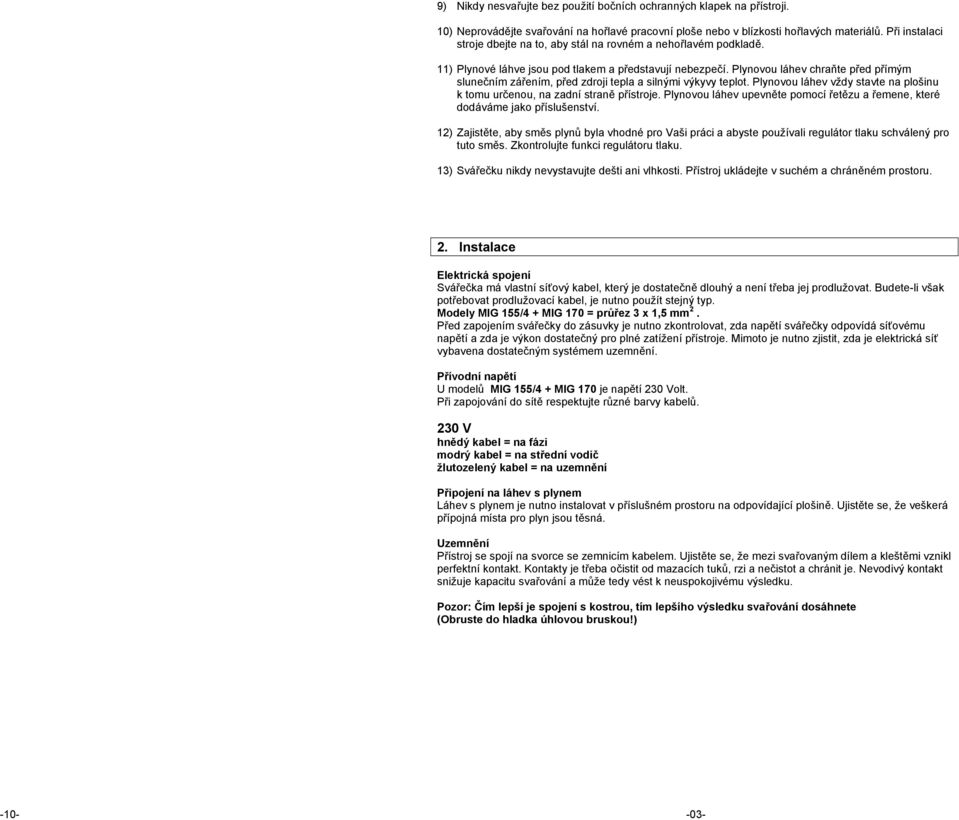

3 9) Nikdy nesvařujte bez použití bočních ochranných klapek na přístroji. 10) Neprovádějte svařování na hořlavé pracovní ploše nebo v blízkosti hořlavých materiálů. Při instalaci stroje dbejte na to, aby stál na rovném a nehořlavém podkladě. 11) Plynové láhve jsou pod tlakem a představují nebezpečí. Plynovou láhev chraňte před přímým slunečním zářením, před zdroji tepla a silnými výkyvy teplot. Plynovou láhev vždy stavte na plošinu k tomu určenou, na zadní straně přístroje. Plynovou láhev upevněte pomocí řetězu a řemene, které dodáváme jako příslušenství. 12) Zajistěte, aby směs plynů byla vhodné pro Vaši práci a abyste používali regulátor tlaku schválený pro tuto směs. Zkontrolujte funkci regulátoru tlaku. 13) Svářečku nikdy nevystavujte dešti ani vlhkosti. Přístroj ukládejte v suchém a chráněném prostoru. 2. Instalace Elektrická spojení Svářečka má vlastní síťový kabel, který je dostatečně dlouhý a není třeba jej prodlužovat. Budete-li však potřebovat prodlužovací kabel, je nutno použít stejný typ. Modely MIG 155/4 + MIG 170 = průřez 3 x 1,5 mm 2. Před zapojením svářečky do zásuvky je nutno zkontrolovat, zda napětí svářečky odpovídá síťovému napětí a zda je výkon dostatečný pro plné zatížení přístroje. Mimoto je nutno zjistit, zda je elektrická síť vybavena dostatečným systémem uzemnění. Přívodní napětí U modelů MIG 155/4 + MIG 170 je napětí 230 Volt. Při zapojování do sítě respektujte různé barvy kabelů. 230 V hnědý kabel = na fázi modrý kabel = na střední vodič žlutozelený kabel = na uzemnění Připojení na láhev s plynem Láhev s plynem je nutno instalovat v příslušném prostoru na odpovídající plošině. Ujistěte se, že veškerá přípojná místa pro plyn jsou těsná. Uzemnění Přístroj se spojí na svorce se zemnicím kabelem. Ujistěte se, že mezi svařovaným dílem a kleštěmi vznikl perfektní kontakt. Kontakty je třeba očistit od mazacích tuků, rzi a nečistot a chránit je. Nevodivý kontakt snižuje kapacitu svařování a může tedy vést k neuspokojivému výsledku. Pozor: Čím lepší je spojení s kostrou, tím lepšího výsledku svařování dosáhnete (Obruste do hladka úhlovou bruskou!)

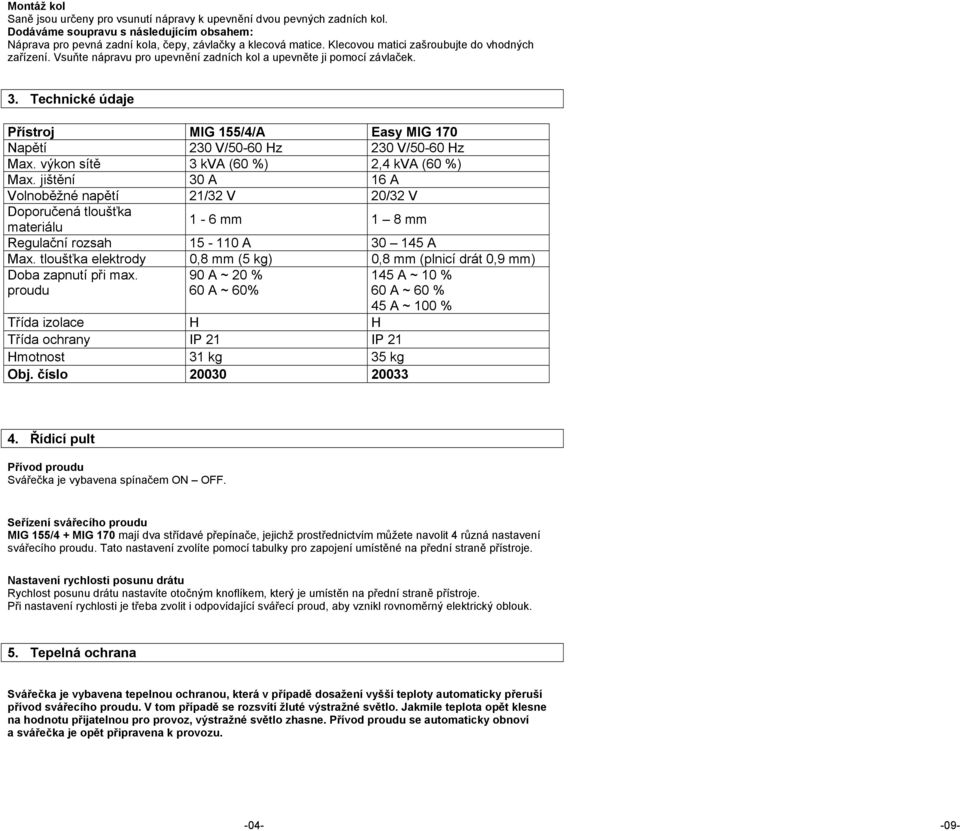

4 Montáž kol Saně jsou určeny pro vsunutí nápravy k upevnění dvou pevných zadních kol. Dodáváme soupravu s následujícím obsahem: Náprava pro pevná zadní kola, čepy, závlačky a klecová matice. Klecovou matici zašroubujte do vhodných zařízení. Vsuňte nápravu pro upevnění zadních kol a upevněte ji pomocí závlaček. 3. Technické údaje Přístroj MIG 155/4/A Easy MIG 170 Napětí 230 V/50-60 Hz 230 V/50-60 Hz Max. výkon sítě 3 kva (60 %) 2,4 kva (60 %) Max. jištění 30 A 16 A Volnoběžné napětí 21/32 V 20/32 V Doporučená tloušťka materiálu 1-6 mm 1 8 mm Regulační rozsah A A Max. tloušťka elektrody 0,8 mm (5 kg) 0,8 mm (plnicí drát 0,9 mm) Doba zapnutí při max. 90 A ~ 20 % proudu 60 A ~ 60% Třída izolace H H Třída ochrany IP 21 IP 21 Hmotnost 31 kg 35 kg Obj. číslo A ~ 10 % 60 A ~ 60 % 45 A ~ 100 % 4. Řídicí pult Přívod proudu Svářečka je vybavena spínačem ON OFF. Seřízení svářecího proudu MIG 155/4 + MIG 170 mají dva střídavé přepínače, jejichž prostřednictvím můžete navolit 4 různá nastavení svářecího proudu. Tato nastavení zvolíte pomocí tabulky pro zapojení umístěné na přední straně přístroje. Nastavení rychlosti posunu drátu Rychlost posunu drátu nastavíte otočným knoflíkem, který je umístěn na přední straně přístroje. Při nastavení rychlosti je třeba zvolit i odpovídající svářecí proud, aby vznikl rovnoměrný elektrický oblouk. 5. Tepelná ochrana Svářečka je vybavena tepelnou ochranou, která v případě dosažení vyšší teploty automaticky přeruší přívod svářecího proudu. V tom případě se rozsvítí žluté výstražné světlo. Jakmile teplota opět klesne na hodnotu přijatelnou pro provoz, výstražné světlo zhasne. Přívod proudu se automaticky obnoví a svářečka je opět připravena k provozu

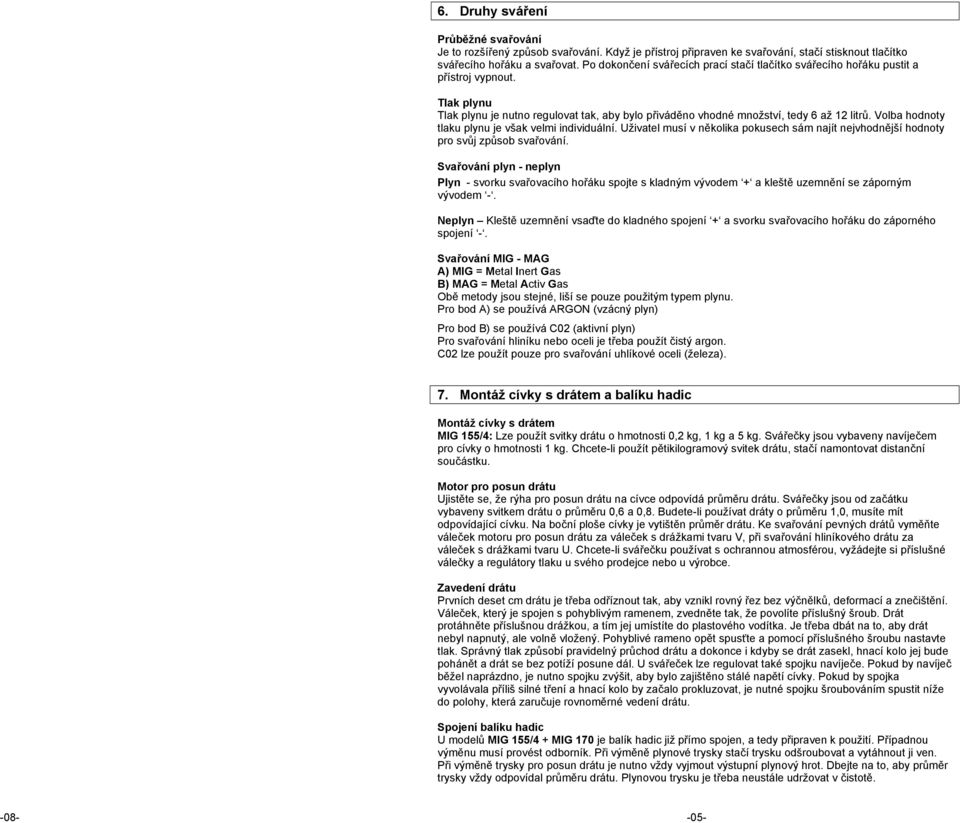

5 6. Druhy sváření Průběžné svařování Je to rozšířený způsob svařování. Když je přístroj připraven ke svařování, stačí stisknout tlačítko svářecího hořáku a svařovat. Po dokončení svářecích prací stačí tlačítko svářecího hořáku pustit a přístroj vypnout. Tlak plynu Tlak plynu je nutno regulovat tak, aby bylo přiváděno vhodné množství, tedy 6 až 12 litrů. Volba hodnoty tlaku plynu je však velmi individuální. Uživatel musí v několika pokusech sám najít nejvhodnější hodnoty pro svůj způsob svařování. Svařování plyn - neplyn Plyn - svorku svařovacího hořáku spojte s kladným vývodem + a kleště uzemnění se záporným vývodem -. Neplyn Kleště uzemnění vsaďte do kladného spojení + a svorku svařovacího hořáku do záporného spojení -. Svařování MIG - MAG A) MIG = Metal Inert Gas B) MAG = Metal Activ Gas Obě metody jsou stejné, liší se pouze použitým typem plynu. Pro bod A) se používá ARGON (vzácný plyn) Pro bod B) se používá C02 (aktivní plyn) Pro svařování hliníku nebo oceli je třeba použít čistý argon. C02 lze použít pouze pro svařování uhlíkové oceli (železa). 7. Montáž cívky s drátem a balíku hadic Montáž cívky s drátem MIG 155/4: Lze použít svitky drátu o hmotnosti 0,2 kg, 1 kg a 5 kg. Svářečky jsou vybaveny navíječem pro cívky o hmotnosti 1 kg. Chcete-li použít pětikilogramový svitek drátu, stačí namontovat distanční součástku. Motor pro posun drátu Ujistěte se, že rýha pro posun drátu na cívce odpovídá průměru drátu. Svářečky jsou od začátku vybaveny svitkem drátu o průměru 0,6 a 0,8. Budete-li používat dráty o průměru 1,0, musíte mít odpovídající cívku. Na boční ploše cívky je vytištěn průměr drátu. Ke svařování pevných drátů vyměňte váleček motoru pro posun drátu za váleček s drážkami tvaru V, při svařování hliníkového drátu za váleček s drážkami tvaru U. Chcete-li svářečku používat s ochrannou atmosférou, vyžádejte si příslušné válečky a regulátory tlaku u svého prodejce nebo u výrobce. Zavedení drátu Prvních deset cm drátu je třeba odříznout tak, aby vznikl rovný řez bez výčnělků, deformací a znečištění. Váleček, který je spojen s pohyblivým ramenem, zvedněte tak, že povolíte příslušný šroub. Drát protáhněte příslušnou drážkou, a tím jej umístíte do plastového vodítka. Je třeba dbát na to, aby drát nebyl napnutý, ale volně vložený. Pohyblivé rameno opět spusťte a pomocí příslušného šroubu nastavte tlak. Správný tlak způsobí pravidelný průchod drátu a dokonce i kdyby se drát zasekl, hnací kolo jej bude pohánět a drát se bez potíží posune dál. U svářeček lze regulovat také spojku navíječe. Pokud by navíječ běžel naprázdno, je nutno spojku zvýšit, aby bylo zajištěno stálé napětí cívky. Pokud by spojka vyvolávala příliš silné tření a hnací kolo by začalo prokluzovat, je nutné spojku šroubováním spustit níže do polohy, která zaručuje rovnoměrné vedení drátu. Spojení balíku hadic U modelů MIG 155/4 + MIG 170 je balík hadic již přímo spojen, a tedy připraven k použití. Případnou výměnu musí provést odborník. Při výměně plynové trysky stačí trysku odšroubovat a vytáhnout ji ven. Při výměně trysky pro posun drátu je nutno vždy vyjmout výstupní plynový hrot. Dbejte na to, aby průměr trysky vždy odpovídal průměru drátu. Plynovou trysku je třeba neustále udržovat v čistotě

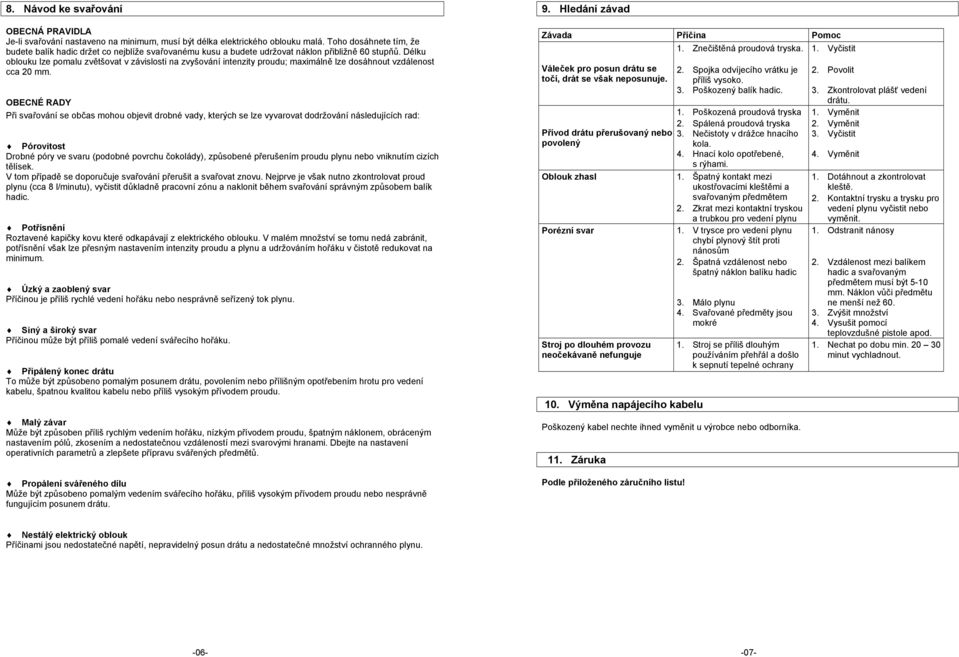

6 8. Návod ke svařování OBECNÁ PRAVIDLA Je-li svařování nastaveno na minimum, musí být délka elektrického oblouku malá. Toho dosáhnete tím, že budete balík hadic držet co nejblíže svařovanému kusu a budete udržovat náklon přibližně 60 stupňů. Délku oblouku lze pomalu zvětšovat v závislosti na zvyšování intenzity proudu; maximálně lze dosáhnout vzdálenost cca 20 mm. OBECNÉ RADY Při svařování se občas mohou objevit drobné vady, kterých se lze vyvarovat dodržování následujících rad: Pórovitost Drobné póry ve svaru (podobné povrchu čokolády), způsobené přerušením proudu plynu nebo vniknutím cizích tělísek. V tom případě se doporučuje svařování přerušit a svařovat znovu. Nejprve je však nutno zkontrolovat proud plynu (cca 8 l/minutu), vyčistit důkladně pracovní zónu a naklonit během svařování správným způsobem balík hadic. Potřísnění Roztavené kapičky kovu které odkapávají z elektrického oblouku. V malém množství se tomu nedá zabránit, potřísnění však lze přesným nastavením intenzity proudu a plynu a udržováním hořáku v čistotě redukovat na minimum. Úzký a zaoblený svar Příčinou je příliš rychlé vedení hořáku nebo nesprávně seřízený tok plynu. Siný a široký svar Příčinou může být příliš pomalé vedení svářecího hořáku. Připálený konec drátu To může být způsobeno pomalým posunem drátu, povolením nebo přílišným opotřebením hrotu pro vedení kabelu, špatnou kvalitou kabelu nebo příliš vysokým přívodem proudu. Malý závar Může být způsoben příliš rychlým vedením hořáku, nízkým přívodem proudu, špatným náklonem, obráceným nastavením pólů, zkosením a nedostatečnou vzdáleností mezi svarovými hranami. Dbejte na nastavení operativních parametrů a zlepšete přípravu svářených předmětů. Propálení svářeného dílu Může být způsobeno pomalým vedením svářecího hořáku, příliš vysokým přívodem proudu nebo nesprávně fungujícím posunem drátu. 9. Hledání závad Závada Příčina Pomoc Váleček pro posun drátu se točí, drát se však neposunuje. Přívod drátu přerušovaný nebo povolený Oblouk zhasl Porézní svar Stroj po dlouhém provozu neočekávaně nefunguje 10. Výměna napájecího kabelu 1. Znečištěná proudová tryska. 2. Spojka odvíjecího vrátku je příliš vysoko. 3. Poškozený balík hadic. 1. Poškozená proudová tryska 2. Spálená proudová tryska 3. Nečistoty v drážce hnacího kola. 4. Hnací kolo opotřebené, s rýhami. 1. Špatný kontakt mezi ukostřovacími kleštěmi a svařovaným předmětem 2. Zkrat mezi kontaktní tryskou a trubkou pro vedení plynu 1. V trysce pro vedení plynu chybí plynový štít proti nánosům 2. Špatná vzdálenost nebo špatný náklon balíku hadic nnnnnnnnnnnnnnnnnnnnnnn nnnnnnnnnnnnnnnnnnnnnnn 3. Málo plynu 4. Svařované předměty jsou mokré 1. Stroj se příliš dlouhým používáním přehřál a došlo k sepnutí tepelné ochrany Poškozený kabel nechte ihned vyměnit u výrobce nebo odborníka. 11. Záruka Podle přiloženého záručního listu! 1. Vyčistit 2. Povolit 3. Zkontrolovat plášť vedení drátu. 1. Vyměnit 2. Vyměnit mmlllllllllllllllllllllllllllllll 3. Vyčistit l lllllllllllllllllllllllllllllllllll 4. Vyměnit 1. Dotáhnout a zkontrolovat kleště. 2. Kontaktní trysku a trysku pro vedení plynu vyčistit nebo vyměnit. 1. Odstranit nánosy Vvvvvvvvvv v 2. Vzdálenost mezi balíkem hadic a svařovaným předmětem musí být 5-10 mm. Náklon vůči předmětu ne menší než Zvýšit množství 4. Vysušit pomocí teplovzdušné pistole apod. 1. Nechat po dobu min minut vychladnout. Nestálý elektrický oblouk Příčinami jsou nedostatečné napětí, nepravidelný posun drátu a nedostatečné množství ochranného plynu
