NÁVOD K POUŽITÍ. Odvlhčovač vzduchu 180W Model: DED9901. se Záručním listem OBSAH. Aktuální pro exempláře zakoupené po: 1.

Transkript

1 Odvlhčovač vzduchu 180W Model: DED9901 NÁVOD K POUŽITÍ se Záručním listem Aktuální pro exempláře zakoupené po: 1. ledna 2014 Ovládací panel Přívod vzduchu Nádoba na vodu OBSAH 1. Prohlášení o shodě ES 2. Určení odvlhčovače 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava k práci 7. Zapojení zařízení do sítě 8. Zapnutí zařízení 9. Použití zařízení 10. Běžné obslužné činnosti 11. Náhradní díly 12. Samostatné odstraňování závad 13. Elektrické schéma 14. Kompletace odvlhčovače 15. Závěrečné poznámky 16. Informace pro uživatele o likvidaci elektrického odpadního zařízení 17. Záruční list Během práce s odvlhčovačem vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k použití. Návod k použití si ponechte pro pozdější potřebu. Přísné dodržování pokynů a doporučení obsažených v návodu k použití bude mít vliv na prodloužení životnosti Vašeho zařízení. Odvlhčovač vzduchu 180W: DED9901 strana 1

2 1. PROHLÁŠENÍ O SHODĚ ES pro partii: DEDRA-EXIM Sp. z o.o Pruszków, ul. 3 Maja 8, s plnou odpovědností deklaruje, že zařízení: Odvlhčovač vzduchu model DED9901 Funkce: viz návod k použití Rok výroby: 2014 na který se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2006/95/EC o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí (Low voltage), což je potvrzeno certifikátem č. N , který vydal TUV SUD Ridlerstrasse Munchen Germany 2004/108/EC o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (EMC), což je potvrzeno certifikátem č. Z , který vydal TUV SUD Ridlerstrasse Munchen Germany 2011/65/EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (RoHS), což potvrzuje test raport č. (6613) , který vydal BV Consumer Products Services Division Shanghai, No. 168 Guanghua Road, Zhuanqiao Town, Minhang, Shanghai, China a základní požadavky v PR: zák. č. 82/2007 Sb., pol. 556 Zákon ze dne o elektromagnetické kompatibilitě zák. č. 155/2007 Sb., pol zák. č. 0/2013 Sb., pol. 547 Nařízení Ministerstva hospodářství ze dne o základních požadavcích na elektrická zařízení Nařízení Ministerstva hospodářství ze dne o základních požadavcích týkajících se omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních Použité zharmonizované normy: EN :2006; EN :/A1:2001; EN :2006; EN /A2:2005; EN /A2:2009; EN /A13:2008; EN 62233:2008; EN 62321:2008 Pruszków, Prohlášení o shodě ES ztrácí platnost, pokud bude zařízení změněno, upraveno nebo je používáno v rozporu s návodem k použití. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA-EXIM Sp. z o.o Pruszków, ul.3 Maja Určení odvlhčovače Odvlhčovač vzduchu 180W je navržen pro použití v místnostech, které musí být vysušeny, a také v místnostech, kde může docházet k nekontrolovanému nárůstu vlhkosti. 3. Omezení použití Odvlhčovač vzduchu 180W může být používán výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Zařízení nesmí být instalováno v místnostech, ve kterých se ve vzduchu nachází plyn, olej, síra, ani v blízkosti zdrojů tepla. Zařízení nesmí být používáno na šikmých plochách. INFORMACE O CHLADÍCÍM MÉDIU R 134a je chladící médium shodné s evropskými předpisy v oblasti ekologie, avšak doporučujeme, aby nedošlo k proděravění chladícího okruhu v zařízení. Po skončení provozu je nutné zařízení odevzdat do příslušného sběrného místa. Úkony spojené s údržbou a likvidací musí být provedeny výhradně kvalifikovanými pracovníky (R134a, GWP=1300). Materiály použité k zabalení výrobku lze recyklovat. Zařízení nesmí být používáno venku. Nepoužívejte zařízení v prádelnách. Konstrukce a stavba zařízení nepředpokládá jeho použití pro profesionální/výdělkové účely. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Používání elektrického nářadí v rozporu s určením nebo návodem k použití způsobí okamžitou ztrátu záruky. PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY S1 kontinuální práce, pro vnitřní použití Technický ředitel Mgr. Ing. Waldemar Łabudzki Odvlhčovač vzduchu 180W: DED9901 strana 2

3 4. Technická data Odvlhčovač vzduchu 180W model: Elektrický motor Napětí Tlak sání (chladící médium) Tlak průtoku (chladící médium) Nádrž na vodu Výkon Hluk Hmotnost Stupeň ochrany proti vlhkosti a cizím tělesům Třída ochrany DED9901 indukční 230 V 50 Hz 12bar 24bar 2,5l 6 l / den (27 C při 60 % HR - vlhkost) 12l / den (30 C při 80 % HR - vlhkost) 40dB 8,6 kg IP 21 I 5. Bezpečnost práce Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. 1. Zařízení může obsluhovat osoba, která se důkladně seznámila s obsahem návodu k použití a pochopila jej. 2. Nedotýkejte se zařízení mokrýma rukama. 3. Zařízení je obzvláště nebezpečné pro děti. Zajistěte, aby bylo absolutně mimo dosah dětí. Zařízení nesmějí obsluhovat děti. 4. Chcete-li odpojit zařízení od zdroje napájení, zatáhněte za zástrčku a vytáhněte ji ze zásuvky. 5. Nikdy neopravujte zařízení sami. 6. Během práce zařízení nepřetěžujte. Pracuje v souladu s Přípustnými pracovními podmínkami. 7. Pokaždé před zahájením práce zkontrolujte technický stav koncovek síťového kabelu, pláště, nádoby na vodu, atd. V případě zjištění poškození nespouštějte zařízení a odevzdejte jej do servisu DEDRA nebo jej kontaktujte. Je zakázáno používat neoriginální hadice a náhradní díly. 8. Nepoužívejte zařízení, pokud je síťový kabel nebo jiná důležitá část zařízení (vypínač, výpust, atd.) poškozena. 9. Zařízení nesmí být instalováno v místnostech, ve kterých se ve vzduchu nachází plyn, olej, síra, ani v blízkosti zdrojů tepla. 10. Na odvlhčovač nestavte žádné předměty. 11. Nezakrývejte přívod a odvod vzduchu. 12. Neopírejte o zařízení těžké nebo horké předměty. 13. Při přepravě musí zařízení stát svisle, opřené o jeden bok. 14. Před přepravou je nutné vyprázdnit nádrž na zkondenzovanou vodu. 6. Příprava k práci Před prvním spuštěním zkontrolujte, zda napětí napájení zařízení odpovídá hodnotě uvedené na výrobním štítku zařízení. Po přepravě je nutné vyčkat před spuštěním zařízení nejméně 1 hodinu. Odvlhčovač postavte na plochý povrch. Je nutné zachovat nejméně 60cm vzdálenost od stěn. 7. Zapojení do sítě Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5mm 2, musí být vedena od pojistky s hodnotou 10 A a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být vybavena ochranným kabelem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše, a aby fungovalo uzemnění. Během práce položte kabel tak, aby nebyl vystaven přepětí. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího a prodlužovacího kabelu. 8. Zapnutí zařízení Před zapnutím zařízení pokaždé zkontrolujte, zda jsou všechny prvky odpovědné za bezpečnost funkční. Nepracujte s nezpůsobilým zařízením. Volič na fot. 2 slouží k zapnutí zařízení. Přesný popis funkcí, kterými je odvlhčovač vybaven, se nachází níže.. Odvlhčovač vzduchu 180W: DED9901 strana 3

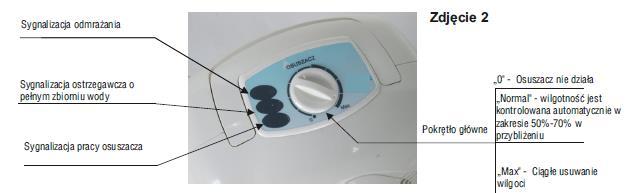

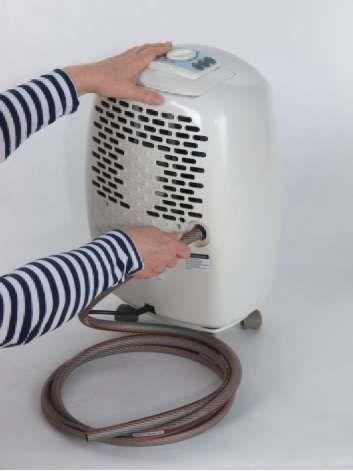

4 Signalizace rozmrazování Fotografie 2 Upozornění na plnou nádobu Signalizace práce vysoušeče Hlavní volič 0 Vysoušeč nefunguje Normal vlhkost je kontrolována automaticky přibližně v rozsahu 50-70% Max Kontinuální vysoušení 9. Použití zařízení Sušení vzduchu v místnostech s odvodem vody do nádoby Před zapnutím zkontrolujte, zda je hlavní volič nastaven na 0. Ujistěte se, že zástrčka je správně vložena do zásuvky. Před spuštěním zařízení zkontrolujte, zda je nádoba na vodu na správném místě a je správně vložena. Nastavte volič do polohy Normal na silnější části kolem voliče. Toto nastavení definuje přibližný rozsah udržení vlhkosti 50-70% RH. Pokud je vlhkost v místnosti nižší, než nastavená, odvlhčovač se zastaví. V případě, že vlhkost v místnosti vyšší, než nastavená, zařízení se zapne. V případě, že se nádoba naplní vodou, zařízení to signalizuje, viz fot. 2, a zařízení se vypne. Vytáhněte nádobu s vodou a vyprázdněte ji, následně zasuňte zpět do odvlhčovače. Zařízení se spustí automaticky (fot. 3, znázorňuje vyjmutí nádoby). V případě, že je teplota pod 18 C, odvlhčovač zahájí automatické odmrazování. Fotografie 3 Bude to signalizováno rozsvícením ukazatele, viz foto 2. Pamatuj!!! Signalizace odmrazování se zapne také v případě, že je příliš znečištěn vzduchový filtr. Zařízení je vybaveno 3minutovým dvojitým prodlením pro ochranu obvodu. Sušení vzduchu v místnostech s odvodem vody do nádoby pomocí hadice Fotografie 4 Chcete-li využít možnosti odvodu vody pomocí hadice, postupujte v souladu s následujícími pokyny. 1. Připravte hadici s vnitřním průměrem 13 mm. 2. Na zadní straně odvlhčovače se nachází plastová záslepka (na pravé straně), kterou sundejte. 3. Vytáhněte pružný kryt (záslepku, kryt vložte např. do plastové nádoby) - fot Zasuňte hadici do připravené přípojky odvodu vody (foto 5). 5. Hadice nesmí být zohýbaná. 6. Odvlhčovač se musí nacházet nad hladinou odváděné vody. Hadice pro odvod vody z odvlhčovače nesmí být položena na předmětech, neboť to způsobuje zastavení volného odvodu vody z odvlhčovače. Fotografie 5 Vstup pro připojení hadice na odvod vody Připojeni hadice pro odvod vody Odvlhčovač vzduchu 180W: DED9901 strana 4

5 10. Běžné obslužné činnosti Před zahájením čištění odvlhčovače pamatujte, že: ZAŘÍZENÍ MUSÍ BÝT VYPNUTO A ODPOJENO OD ZDROJE NAPÁJENÍ Čištění mřížky na přívodu vzduchu - Mřížku lze čistit mokrým hadříkem nebo houbičkou. - Pokud je mřížka pokryta velkou vrstvou silně přiléhajícího prachu, lze použít detergent. Mytí provádějte pomocí vlhkého hadříku nebo vlhké houbičky. - Nepoužívejte tekoucí vodu, nenamáčejte zařízení - hrozí úder elektrickým proudem. - Nečistěte benzínem ani rozpouštědly Čištění filtru Filtr čistí vzduch od prachu. Filtr odstraňuje nečistoty, které mohou ovlivnit práci odvlhčovače, proto je nutné jej udržovat v čistotě. Práce odvlhčovače se znečištěným filtrem způsobí, že průtok vzduchu bude omezen a klesá výkon zařízení. Čištění filtru provádějte 2 krát týdně. - Vysuňte nádobku na vodu z odvlhčovače. - Nakloňte odvlhčovač dozadu tak, aby se nacházel v úhlu 15. Znázorňuje to výkr. 1. Výkres 1 - Vysuňte rukou filtr, který se nachází za přívodní mřížkou, směrem dolů, jak je znázorněno na výkr Při vytahování filtru jemně tahejte směrem dopředu. - Filtr lze čistit vysavačem nebo vodou. - Filtr vysušte na stinném místě. 11. Náhradní díly K odvlhčovači jsou dostupné následující náhradní díly: XDED Úchyt vzduchového filtru B XDED Kondenzátor XDED Gumový amortizér XDED Kontrolní deska XDED Sada diod XDED Přepínač vlhkosti XDED Bezpečnostní kryt 12. Samostatné odstranění závad XDED Kontrolní panel XDED Kontrolní plocha XDED Rukojeť XDED Volič XDED Přípojka Air filter XDED Dvojitá spojka XDED Sada kondenzátoru (díly 2, 4, 5, 6, 7 smontované) PROBLÉM Odvlhčovač vzduchu 180W nefunguje (nefunguje ventilátor ani kompresor) PŘÍČINA Absence napájení nebo je příliš nízké Poškozený síťový kabel ŘEŠENÍ Kontaktujte oprávněného elektrikáře. Zkontrolujte, zda napětí napájení odpovídá hodnotě uvedené na výrobním štítku Kontaktujte servis Zástrčka není správně zastrčena Vložte ještě jednou zástrčku do zásuvky Ventilátor nefunguje, kompresor funguje Motor nefunguje Kontaktujte servis DEDRA EXIM Ventilátor funguje, kompresor nefunguje Napětí napájení příliš nízké Prodlení 3 minuty Kontaktujte oprávněného elektrikáře Odvlhčovač nezahájí práci, sbírá málo vody Znečištěný filtr Únik chladícího média Příliš nízká teplota a vlhkost Vyčistěte filtr (viz bod 10) Kontaktujte servis DEDRA EXIM Hluk Nerovná podlaha Povolený kompresor nebo motor Zvuk protékající vody Posuňte odvlhčovač na rovný povrch Kontaktujte servis Únik vody Prasklá nádoba na vodu Mikrospínač nefunguje Nádrž je nesprávně zasunutá do odvlhčovače Kontaktujte servis DEDRA EXIM Kontaktujte servis DEDRA EXIM Veškeré opravy a práce na elektrických komponentech musí provádět SERVIS DEDRA. Odvlhčovač vzduchu 180W: DED9901 strana 5

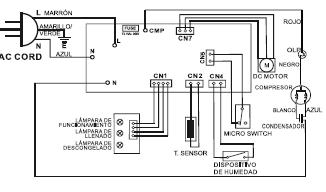

6 13. Elektrické schéma 14. Kompletace odvlhčovače Model: DED Odvlhčovač vzduchu 180W - 1 ks 2. Nádoba na vodu - 1 ks 15. Závěrečné poznámky V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM na adresu: DEDRA-EXIM Sp. z o.o Pruszków ul. 3 Maja 8 (Millenium Logistic Park hala A2). Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Přesně popište druh závady na zařízení. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). 16. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) Servis: linka 129, 165 info@dedra.pl nebo serwis@dedra.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. Originální návod k použití Odvlhčovač vzduchu 180W: DED9901 strana 6

7 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl Razítko prodejce Záruční list Katalogové číslo: DED9901 Název: Odvlhčovač vzduchu 180W. Datum a podpis Sériové číslo.. Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží s kupní smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu. 6. Záruka se nevztahuje na závady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrického nářadí (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis kupujícího Odvlhčovač vzduchu 180W: DED9901 strana 7
