NÁVOD K POUŽITÍ. Aktuální pro exempláře zakoupené po: OBSAH:

Transkript

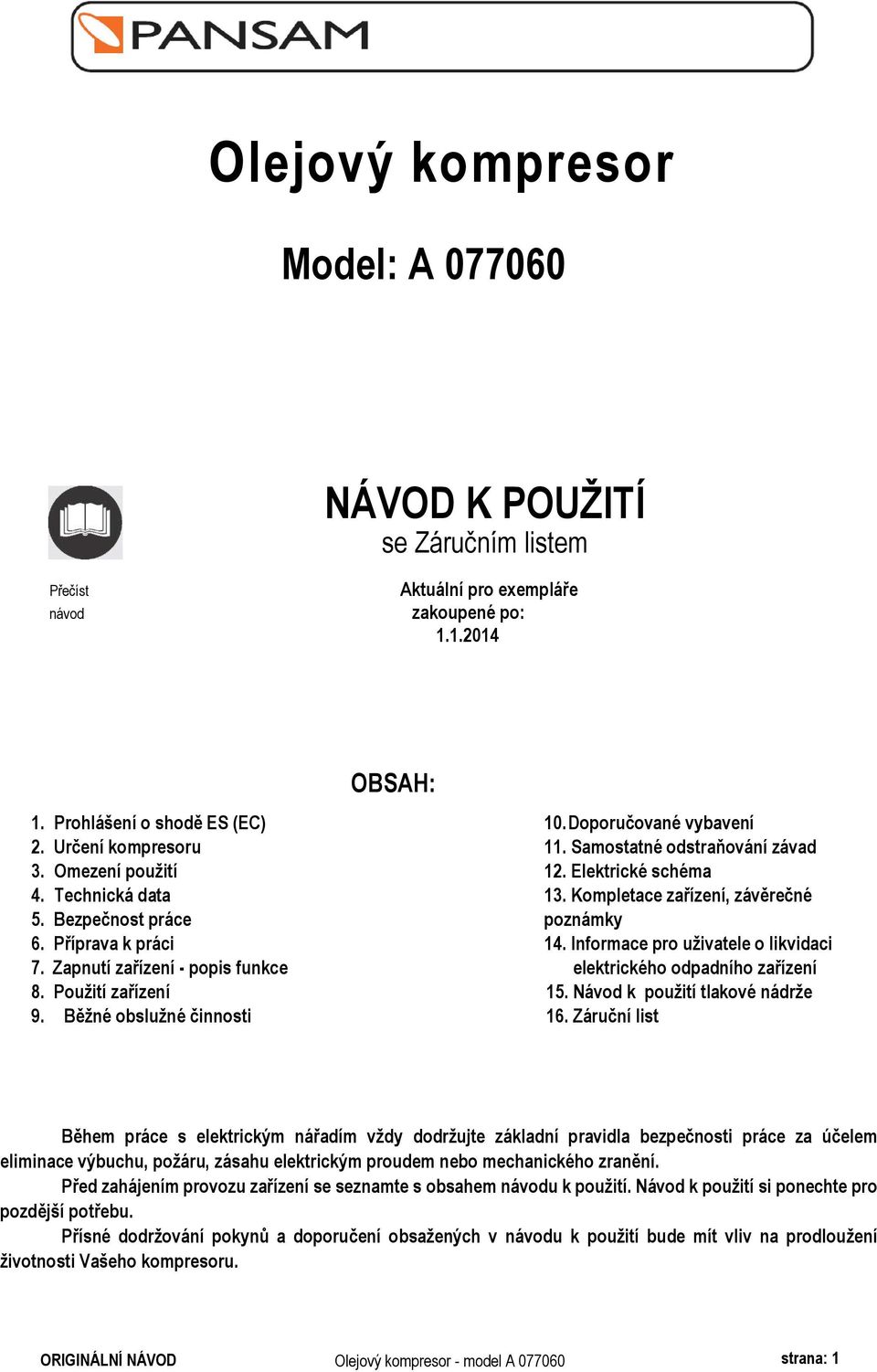

1 Olejový kompresor Model: A NÁVOD K POUŽITÍ se Záručním listem Přečíst návod Aktuální pro exempláře zakoupené po: Prohlášení o shodě ES (EC) 2. Určení kompresoru 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava k práci 7. Zapnutí zařízení - popis funkce 8. Použití zařízení 9. Běžné obslužné činnosti OBSAH: 10. Doporučované vybavení 11. Samostatné odstraňování závad 12. Elektrické schéma 13. Kompletace zařízení, závěrečné poznámky 14. Informace pro uživatele o likvidaci elektrického odpadního zařízení 15. Návod k použití tlakové nádrže 16. Záruční list Během práce s elektrickým nářadím vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k použití. Návod k použití si ponechte pro pozdější potřebu. Přísné dodržování pokynů a doporučení obsažených v návodu k použití bude mít vliv na prodloužení životnosti Vašeho kompresoru. ORIGINÁLNÍ NÁVOD Olejový kompresor - model A strana: 1

2 Olejový kompresor - model A strana: 2

3 1. PROHLÁŠENÍ O SHODĚ ES (EC) pro partii: DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Olejový kompresor Katalogové č.: A Rok výroby: 2014 Funkce: Viz Návod k použití na který se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2004/108/EC o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (Electromagnetic compatibility) 2006/42/EC o sbližování právních předpisů členských států týkajících se strojů (Machinery safety) 2009/105/EC o sbližování právních předpisů členských států týkajících se tlakových nádrží (Simple Pressure Vessels Directive) 97/23/EC o sbližování právních předpisů členských států týkajících se tlakových nádrží 2011/65/EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (RoHS) a základní požadavky v PR: zák. č. 82/2007 Sb., pol. 556 Zákon ze dne o elektromagnetické kompatibilitě zák. č. 199/2008 Sb., pol Nařízení Ministerstva hospodářství ze dne o požadavcích na stroje. zák. č. 259/2005 Sb., pol Nařízení Ministerstva hospodářství ze dne o základních požadavcích na běžné tlakové nádrže zák. č. 263/2005 Sb., pol Nařízení Ministerstva hospodářství ze dne 21. prosince 2005 o základních požadavcích na tlaková zařízení a soubory tlakových zařízení zák. č. 0/2013 Sb., pol. 547 Nařízení Ministerstva hospodářství ze dne o základních požadavcích týkajících se omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních Použité harmonizované normy: EN :2007, EN :2007, EN :2006, EN :2000, EN :1996, EN 62321: Pruszków Prohlášení o shodě ES zaniká, pokud bude zařízení změněno nebo upraveno, nebo pokud je používáno v rozporu s návodem k použití. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 Technický ředitel Mgr. Ing. Waldemar Łabudzki 2. Určení kompresoru Olejový kompresor A je určen ke stlačování atmosférického vzduchu, a po použití vhodného příslušenství (viz kapitola Doporučované příslušenství) může být používán pro jednoduché práce spojené s profukováním (čištěním), mytím, huštěním kol, malováním, atd. 3. Omezení použití Olejový kompresor model A může být používán výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Příslušenství doporučované firmou PANSAM pro práci s olejovými kompresory je popsáno v kapitole Doporučované příslušenství. Konstrukce a stavba kompresoru nepředpokládá používání zařízení pro profesionální / výdělkové účely, práci ve stavebnictví a napájení průmyslových zařízení. Kompresor je určen pro kutily a domácí použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Používání v rozporu s učením, nebo v rozporu s pokyny a doporučeními obsaženými v návodu k použití, způsobí okamžitou ztrátu záruky. PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY Příležitostná práce S2 15 min. Zařízení může být používáno výhradně v čistém, suchém, dobře větraném prostředí, v místnostech s dobře fungující ventilací. Chraňte před mrazem a vlhkostí. Motor kompresoru je vybaven ochranou proti přetížení (červené tlačítko na plastovém krytu motoru). Pokud se vysune ven (přetížení), je nutné vyčkat několik minut a zpět zamáčknout. Častá aktivace ochrany může svědčit o příliš náročném provozu nebo o poškození kompresoru, např. zadření vyplývající z příliš nízké hladiny oleje. Olejový kompresor - model A strana: 3

4 4. Technická data Typ zařízení A Elektrický motor jednofázový indukční Napětí 230V, ~50Hz Jmenovitý výkon motoru 2300W Počet cylindrů 2 Rychlost otáček motoru 2850 ot./min. Maximální výtlak 8 bar Vzduchový průtok 400 l/min. Kapacita vzduchové nádrže 50 l Hmotnost 43 kg Emise hluku (podle ISO 7960 Dodatek A 2/95): Hladina akustického výkonu LWA 91,2 db (A) Hladina akustického tlaku LPA 71,2 db (A) Nejistota měření Kpa/Kwa 3,0 db (A) 5. BEZPEČNOST PRÁCE POZOR! Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce!!! Obecné podmínky bezpečnosti a místa práce: 1. Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. 2. Nepracujte se zařízením v blízkosti výbušných prostředků (lehce zápalných, plynů, prachu, atd.). Během práce zařízení vznikají jiskry, které mohou způsobit zahoření. 3. Děti se nesmí zdržovat v blízkosti pracujícího zařízení. Zařízení musí být skladováno mimo dosah dětí. Přítomnost třetích osob může způsobit ztrátu kontroly nad zařízením. Elektrická bezpečnost 1. Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky s ochranným uzemněním. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. 2. Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. 3. Nevystavujte zařízení účinku deště a vlhkosti. Proniknutí vody do zařízení zvyšuje riziko úderu elektrickým proudem. 4. Pečujte o napájecí kabel. Nikdy nepoužívejte kabel k přenášení zařízení, tažení nebo vytahování zástrčky ze zásuvky. Napájecí kabel chraňte před účinkem tepla, oleje, ostrých hran nebo pohyblivými částmi zařízení. 5. Při práci se zařízením, které je určeno k práci venku, používejte příslušné prodlužovací kabely (pro práci venku). Použití příslušného prodlužovacího kabelu snižuje riziko úderu elektrickým proudem. Pokud zařízení pracuje ve vlhkém prostředí, musí být napájecí síť vybavena pojistkami (RDC). Bezpečnost osob 1. Udržujte pozornost. Během práce se zařízením pracujte s rozvahou a opatrně. Nepoužívejte zařízení, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. 2. Během práce používejte osobní ochranné prostředky: ochranné brýle, chrániče sluchu 10 db, ochranu dýchacích cest, ochranný oděv určený pro truhlářské práce. Použití ochranného vybavení, přizpůsobeného k práci s elektrickým nářadím, snižuje riziko vzniku úrazu. 3. Zabraňte neúmyslnému zapnutí zařízení. Před vložením zástrčky do zásuvky napájecí sítě vždy zkontrolujte, zda je vypínač v poloze vypnuto. Zapojení zařízení do napájecí sítě, přenášení s prstem na vypínači může být příčinou nehody. 4. Před zapnutím zařízení odstraňte všechny klíče a regulační nástroje. Klíče a regulační nástroje umístěné v pohyblivých částech zařízení mohou být příčinou nehody. 5. Během práce nepřijímejte nepřirozené polohy. Poloha během práce musí zaručovat udržení rovnováhy a stability. Garantuje to lepší ovládání zařízení. 6. Noste odpovídající pracovní oděv. Stůjte pevně, nenoste volnou a dlouhou bižuterii. 7. Volné vlasy a součásti oblečení musí být zajištěny proti možnosti zachycení na pohyblivých částech zařízení. 8. Během práce venku používejte obuv s protiskluznou podrážkou. 9. Pokud lze k zařízení připojit odsávací nebo zachytávací zařízení na prach a piliny zkontrolujte, že obě zařízení jsou správně připojena a budou správně fungovat. Odsávací zařízení zlepšují pracovní podmínky a snižují riziko vzniku nehody. Olejový kompresor - model A strana: 4

5 Obsluha zařízení a jeho provoz 1. Nepřetěžujte zařízení. K práci používejte nástroje určené k práci daného typu. Dobrá volba nástroje podle prováděné práce zvyšuje výkon a bezpečnost. 2. Nepoužívejte zařízení, u kterého nefunguje vypínač. Takto vadné zařízení odevzdejte do servisu. 3. Před každým nastavením zařízení, výměnou vybavení nebo zanechání práce je nutné vytáhnout zástrčku ze zásuvky (zdroje napájení) nebo odstranit akumulátor. Tato operace chrání uživatele před nekontrolovaným spuštěním zařízení. 4. Zařízení skladujte mimo dosah dětí, na suchém a bezpečném místě. Osoby, které se neseznámily s výše uvedenými bezpečnostními pokyny, nesmí toto zařízení obsluhovat. Osoby, které neznají bezpečnostní předpisy a nemají zkušenosti v obsluze tohoto zařízení, mohou způsobit nehodu. 5. Zařízení musí být pravidelně technicky kontrolováno. Kontrolováno musí být upevnění, správnost funkce pohyblivých dílů (zda nejsou zablokovány). Revize musí zahrnovat kontrolu, zda nejsou díly poškozené, prasklé a nebudou způsobovat nesprávnou funkci zařízení. Vadné díly nebo zařízení odevzdejte do servisu. 6. Pracovní nástroje udržujte v čistotě. 7. Provoz zařízení, příslušenství a doplňkových nástrojů musí probíhat v souladu s tímto návodem. Nedodržení těchto pravidel může způsobit vznik nebezpečných situací. Servis 1. Opravy elektrického zařízení může provádět pouze kvalifikovaný odborník za použití originálních dílů. Takový postup zaručuje zachování bezpečnosti zařízení. 6. Příprava k práci a první zprovoznění Olejový kompresor A vyžaduje po vyjmutí z obalu drobné přípravné práce. Montáž koleček a gumových patek: (viz obr. 1) Namontujte kolečka, která jsou součástí balení. Šrouby (osy) koleček je nutné po spojení s výrobně připravenými rameny na nádrži řádně utáhnout matkami. V balení se nacházejí také gumové patky, které je třeba přišroubovat matkami po osazení v opěrách ramene na spodní straně nádrže, na straně rukojeti zařízení. Montáž vzduchových filtrů: (viz obr. 2) Při pohledu na kompresor ze strany rukojeti se na obou stranách krytu pohonu nachází otvory (na obou cylindrech) určené k instalaci vzduchových filtrů. Vzduchové filtry (kulaté černé plechovky) je nutné zašroubovat do těchto otvorů. Kontrola hladiny oleje kompresoru, montáž zátky: (viz obr. 3) Při pohledu na kompresor ze strany rukojeti se na korpusu pohonu (nad ukazatelem hladiny oleje) nachází záslepka. Je nutné ji odstranit. Místo záslepky zastrčit zátku. POZOR!!! ZKONTROLUJTE HLADINU OLEJE V PRŮHLEDÍTKU (viz obr. 4) Hladina oleje musí být výš, než centrální červený bod průhledítka. Před připojením zařízení zkontrolujte, zda je ochrana proti přetížení zamáčknutá. Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 2,5 mm 2, musí být vedena od pojistky s hodnotou 16A s prodlevou a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být provedena oprávněným elektrikářem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně 2,5 mm 2. Elektrický kabel položte tak, aby během práce nebyl vystaven proříznutí, propálení nebo roztavení. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte za napájecí kabel. 7. Zapnutí zařízení - popis funkce Na korpusu vypínače a tlakového spínače, nad tvarovkou se dvěma manometry, se nachází tlačítko vypínače korpusu (červený klobouček - viz obr. 5). Zdvihnutí směrem nahoru způsobí přísun napětí a spuštění pohonu kompresoru. Pohon začíná čerpat vzduch do nádrže přes plnící hadici a zpětný ventil. Tlakový spínač je z výroby nastaven na hodnotu tlaku 8 bar. V době, kdy je hodnota tlaku v kompresoru vytvořena (maximální tlak), tlakový spínač přeruší přísun napětí a pohon kompresoru přestává čerpat vzduch do nádrže. Po dosažení tlaku 8 bar a po přerušení přísunu napětí se přes hadici připojenou do konektoru vyprázdní od zbytkového vzduchu hlavice a plnící hadice. Při odběru vzduchu (práce se zařízením), a tedy při současném vyprazdňování nádrže na minimum, které je z výroby nastaveno na 5,5 bar, tlakový spínač opět spustí přísun napětí a pohon kompresoru opět načerpá vzduch do nádrže. Cyklus stlačování vzduchu opětovně začíná. Olejový kompresor - model A strana: 5

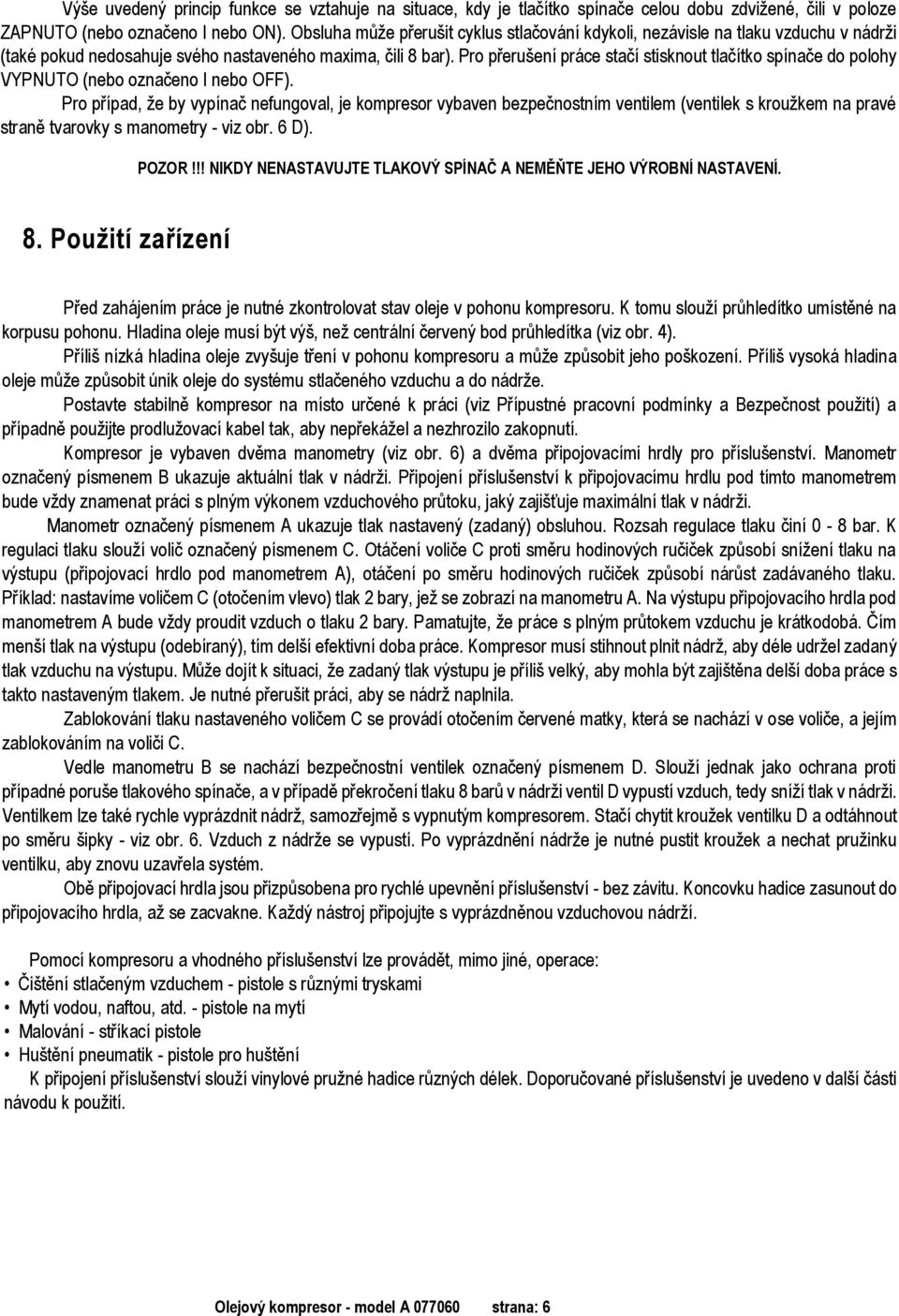

6 Výše uvedený princip funkce se vztahuje na situace, kdy je tlačítko spínače celou dobu zdvižené, čili v poloze ZAPNUTO (nebo označeno I nebo ON). Obsluha může přerušit cyklus stlačování kdykoli, nezávisle na tlaku vzduchu v nádrži (také pokud nedosahuje svého nastaveného maxima, čili 8 bar). Pro přerušení práce stačí stisknout tlačítko spínače do polohy VYPNUTO (nebo označeno I nebo OFF). Pro případ, že by vypínač nefungoval, je kompresor vybaven bezpečnostním ventilem (ventilek s kroužkem na pravé straně tvarovky s manometry - viz obr. 6 D). POZOR!!! NIKDY NENASTAVUJTE TLAKOVÝ SPÍNAČ A NEMĚŇTE JEHO VÝROBNÍ NASTAVENÍ. 8. Použití zařízení Před zahájením práce je nutné zkontrolovat stav oleje v pohonu kompresoru. K tomu slouží průhledítko umístěné na korpusu pohonu. Hladina oleje musí být výš, než centrální červený bod průhledítka (viz obr. 4). Příliš nízká hladina oleje zvyšuje tření v pohonu kompresoru a může způsobit jeho poškození. Příliš vysoká hladina oleje může způsobit únik oleje do systému stlačeného vzduchu a do nádrže. Postavte stabilně kompresor na místo určené k práci (viz Přípustné pracovní podmínky a Bezpečnost použití) a případně použijte prodlužovací kabel tak, aby nepřekážel a nezhrozilo zakopnutí. Kompresor je vybaven dvěma manometry (viz obr. 6) a dvěma připojovacími hrdly pro příslušenství. Manometr označený písmenem B ukazuje aktuální tlak v nádrži. Připojení příslušenství k připojovacímu hrdlu pod tímto manometrem bude vždy znamenat práci s plným výkonem vzduchového průtoku, jaký zajišťuje maximální tlak v nádrži. Manometr označený písmenem A ukazuje tlak nastavený (zadaný) obsluhou. Rozsah regulace tlaku činí 0-8 bar. K regulaci tlaku slouží volič označený písmenem C. Otáčení voliče C proti směru hodinových ručiček způsobí snížení tlaku na výstupu (připojovací hrdlo pod manometrem A), otáčení po směru hodinových ručiček způsobí nárůst zadávaného tlaku. Příklad: nastavíme voličem C (otočením vlevo) tlak 2 bary, jež se zobrazí na manometru A. Na výstupu připojovacího hrdla pod manometrem A bude vždy proudit vzduch o tlaku 2 bary. Pamatujte, že práce s plným průtokem vzduchu je krátkodobá. Čím menší tlak na výstupu (odebíraný), tím delší efektivní doba práce. Kompresor musí stihnout plnit nádrž, aby déle udržel zadaný tlak vzduchu na výstupu. Může dojít k situaci, že zadaný tlak výstupu je příliš velký, aby mohla být zajištěna delší doba práce s takto nastaveným tlakem. Je nutné přerušit práci, aby se nádrž naplnila. Zablokování tlaku nastaveného voličem C se provádí otočením červené matky, která se nachází v ose voliče, a jejím zablokováním na voliči C. Vedle manometru B se nachází bezpečnostní ventilek označený písmenem D. Slouží jednak jako ochrana proti případné poruše tlakového spínače, a v případě překročení tlaku 8 barů v nádrži ventil D vypustí vzduch, tedy sníží tlak v nádrži. Ventilkem lze také rychle vyprázdnit nádrž, samozřejmě s vypnutým kompresorem. Stačí chytit kroužek ventilku D a odtáhnout po směru šipky - viz obr. 6. Vzduch z nádrže se vypustí. Po vyprázdnění nádrže je nutné pustit kroužek a nechat pružinku ventilku, aby znovu uzavřela systém. Obě připojovací hrdla jsou přizpůsobena pro rychlé upevnění příslušenství - bez závitu. Koncovku hadice zasunout do připojovacího hrdla, až se zacvakne. Každý nástroj připojujte s vyprázdněnou vzduchovou nádrží. Pomocí kompresoru a vhodného příslušenství lze provádět, mimo jiné, operace: Čištění stlačeným vzduchem - pistole s různými tryskami Mytí vodou, naftou, atd. - pistole na mytí Malování - stříkací pistole Huštění pneumatik - pistole pro huštění K připojení příslušenství slouží vinylové pružné hadice různých délek. Doporučované příslušenství je uvedeno v další části návodu k použití. Olejový kompresor - model A strana: 6

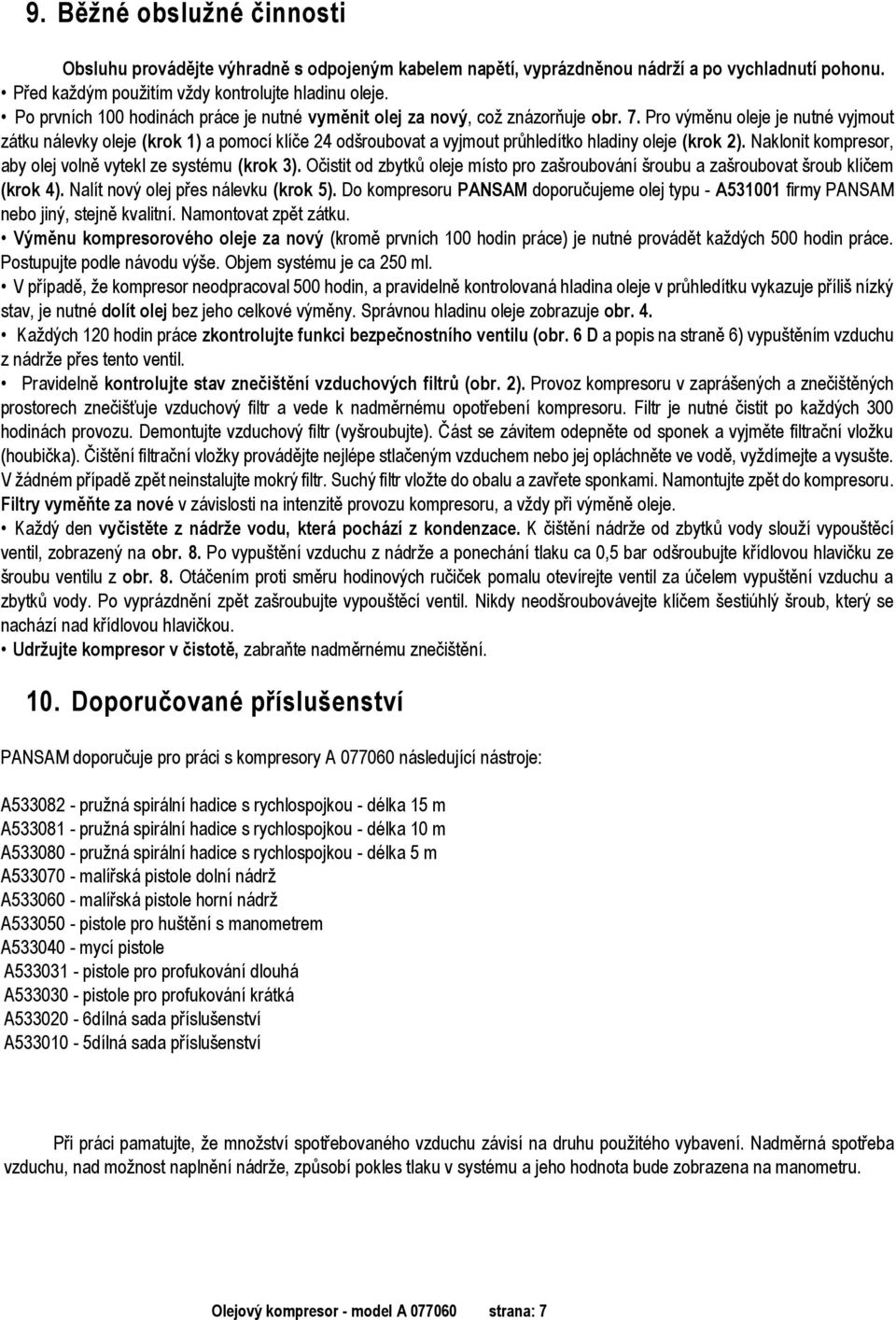

7 9. Běžné obslužné činnosti Obsluhu provádějte výhradně s odpojeným kabelem napětí, vyprázdněnou nádrží a po vychladnutí pohonu. Před každým použitím vždy kontrolujte hladinu oleje. Po prvních 100 hodinách práce je nutné vyměnit olej za nový, což znázorňuje obr. 7. Pro výměnu oleje je nutné vyjmout zátku nálevky oleje (krok 1) a pomocí klíče 24 odšroubovat a vyjmout průhledítko hladiny oleje (krok 2). Naklonit kompresor, aby olej volně vytekl ze systému (krok 3). Očistit od zbytků oleje místo pro zašroubování šroubu a zašroubovat šroub klíčem (krok 4). Nalít nový olej přes nálevku (krok 5). Do kompresoru PANSAM doporučujeme olej typu - A firmy PANSAM nebo jiný, stejně kvalitní. Namontovat zpět zátku. Výměnu kompresorového oleje za nový (kromě prvních 100 hodin práce) je nutné provádět každých 500 hodin práce. Postupujte podle návodu výše. Objem systému je ca 250 ml. V případě, že kompresor neodpracoval 500 hodin, a pravidelně kontrolovaná hladina oleje v průhledítku vykazuje příliš nízký stav, je nutné dolít olej bez jeho celkové výměny. Správnou hladinu oleje zobrazuje obr. 4. Každých 120 hodin práce zkontrolujte funkci bezpečnostního ventilu (obr. 6 D a popis na straně 6) vypuštěním vzduchu z nádrže přes tento ventil. Pravidelně kontrolujte stav znečištění vzduchových filtrů (obr. 2). Provoz kompresoru v zaprášených a znečištěných prostorech znečišťuje vzduchový filtr a vede k nadměrnému opotřebení kompresoru. Filtr je nutné čistit po každých 300 hodinách provozu. Demontujte vzduchový filtr (vyšroubujte). Část se závitem odepněte od sponek a vyjměte filtrační vložku (houbička). Čištění filtrační vložky provádějte nejlépe stlačeným vzduchem nebo jej opláchněte ve vodě, vyždímejte a vysušte. V žádném případě zpět neinstalujte mokrý filtr. Suchý filtr vložte do obalu a zavřete sponkami. Namontujte zpět do kompresoru. Filtry vyměňte za nové v závislosti na intenzitě provozu kompresoru, a vždy při výměně oleje. Každý den vyčistěte z nádrže vodu, která pochází z kondenzace. K čištění nádrže od zbytků vody slouží vypouštěcí ventil, zobrazený na obr. 8. Po vypuštění vzduchu z nádrže a ponechání tlaku ca 0,5 bar odšroubujte křídlovou hlavičku ze šroubu ventilu z obr. 8. Otáčením proti směru hodinových ručiček pomalu otevírejte ventil za účelem vypuštění vzduchu a zbytků vody. Po vyprázdnění zpět zašroubujte vypouštěcí ventil. Nikdy neodšroubovávejte klíčem šestiúhlý šroub, který se nachází nad křídlovou hlavičkou. Udržujte kompresor v čistotě, zabraňte nadměrnému znečištění. 10. Doporučované příslušenství PANSAM doporučuje pro práci s kompresory A následující nástroje: A pružná spirální hadice s rychlospojkou - délka 15 m A pružná spirální hadice s rychlospojkou - délka 10 m A pružná spirální hadice s rychlospojkou - délka 5 m A malířská pistole dolní nádrž A malířská pistole horní nádrž A pistole pro huštění s manometrem A mycí pistole A pistole pro profukování dlouhá A pistole pro profukování krátká A dílná sada příslušenství A dílná sada příslušenství Při práci pamatujte, že množství spotřebovaného vzduchu závisí na druhu použitého vybavení. Nadměrná spotřeba vzduchu, nad možnost naplnění nádrže, způsobí pokles tlaku v systému a jeho hodnota bude zobrazena na manometru. Olejový kompresor - model A strana: 7

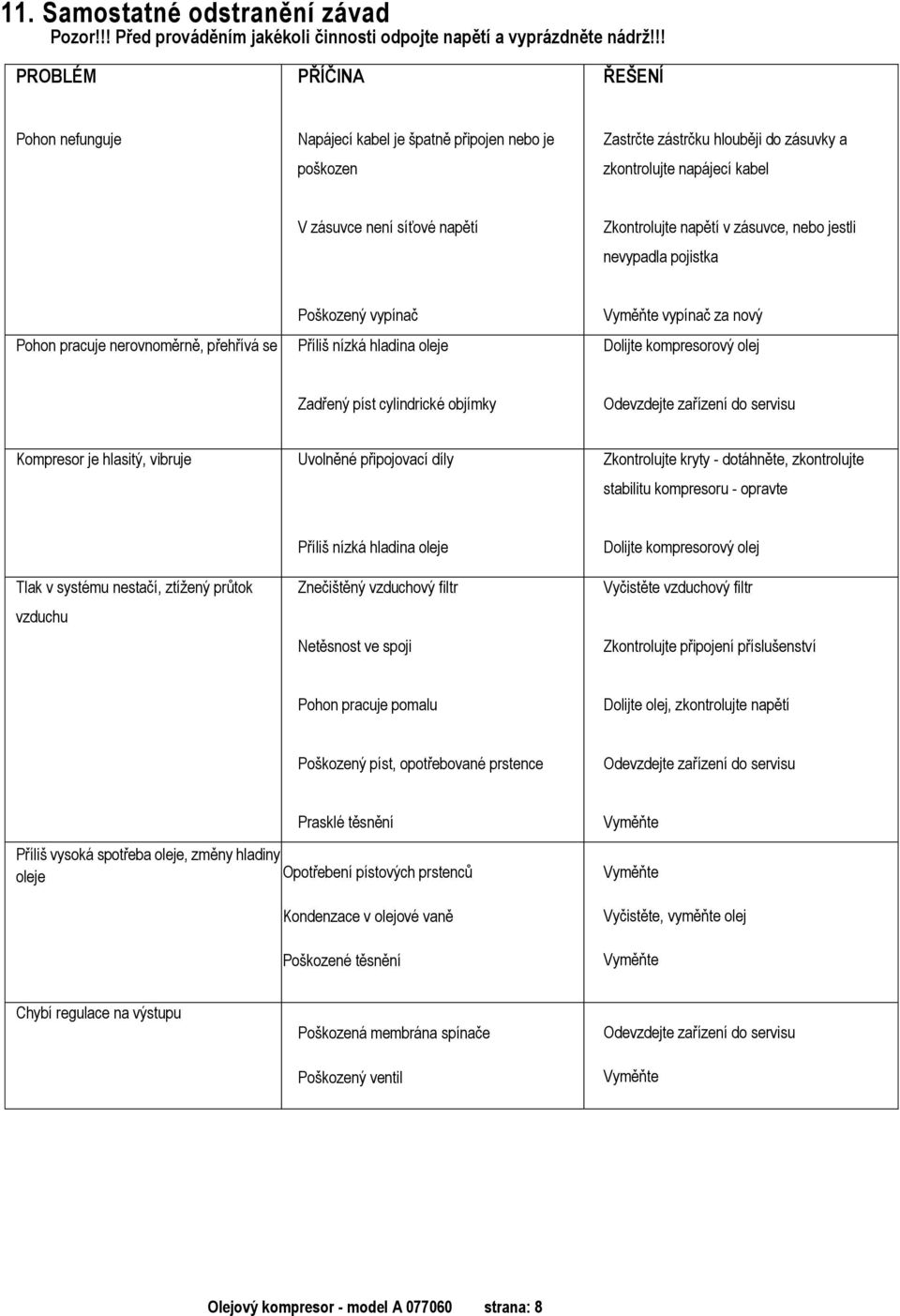

8 11. Samostatné odstranění závad Pozor!!! Před prováděním jakékoli činnosti odpojte napětí a vyprázdněte nádrž!!! PROBLÉM PŘÍČINA ŘEŠENÍ Pohon nefunguje Napájecí kabel je špatně připojen nebo je poškozen Zastrčte zástrčku hlouběji do zásuvky a zkontrolujte napájecí kabel V zásuvce není síťové napětí Zkontrolujte napětí v zásuvce, nebo jestli nevypadla pojistka Pohon pracuje nerovnoměrně, přehřívá se Poškozený vypínač Příliš nízká hladina oleje Vyměňte vypínač za nový Dolijte kompresorový olej Zadřený píst cylindrické objímky Odevzdejte zařízení do servisu Kompresor je hlasitý, vibruje Uvolněné připojovací díly Zkontrolujte kryty - dotáhněte, zkontrolujte stabilitu kompresoru - opravte Tlak v systému nestačí, ztížený průtok vzduchu Příliš nízká hladina oleje Znečištěný vzduchový filtr Netěsnost ve spoji Dolijte kompresorový olej Vyčistěte vzduchový filtr Zkontrolujte připojení příslušenství Pohon pracuje pomalu Dolijte olej, zkontrolujte napětí Poškozený píst, opotřebované prstence Odevzdejte zařízení do servisu Prasklé těsnění Příliš vysoká spotřeba oleje, změny hladiny oleje Opotřebení pístových prstenců Kondenzace v olejové vaně Poškozené těsnění Vyměňte Vyměňte Vyčistěte, vyměňte olej Vyměňte Chybí regulace na výstupu Poškozená membrána spínače Poškozený ventil Odevzdejte zařízení do servisu Vyměňte Olejový kompresor - model A strana: 8

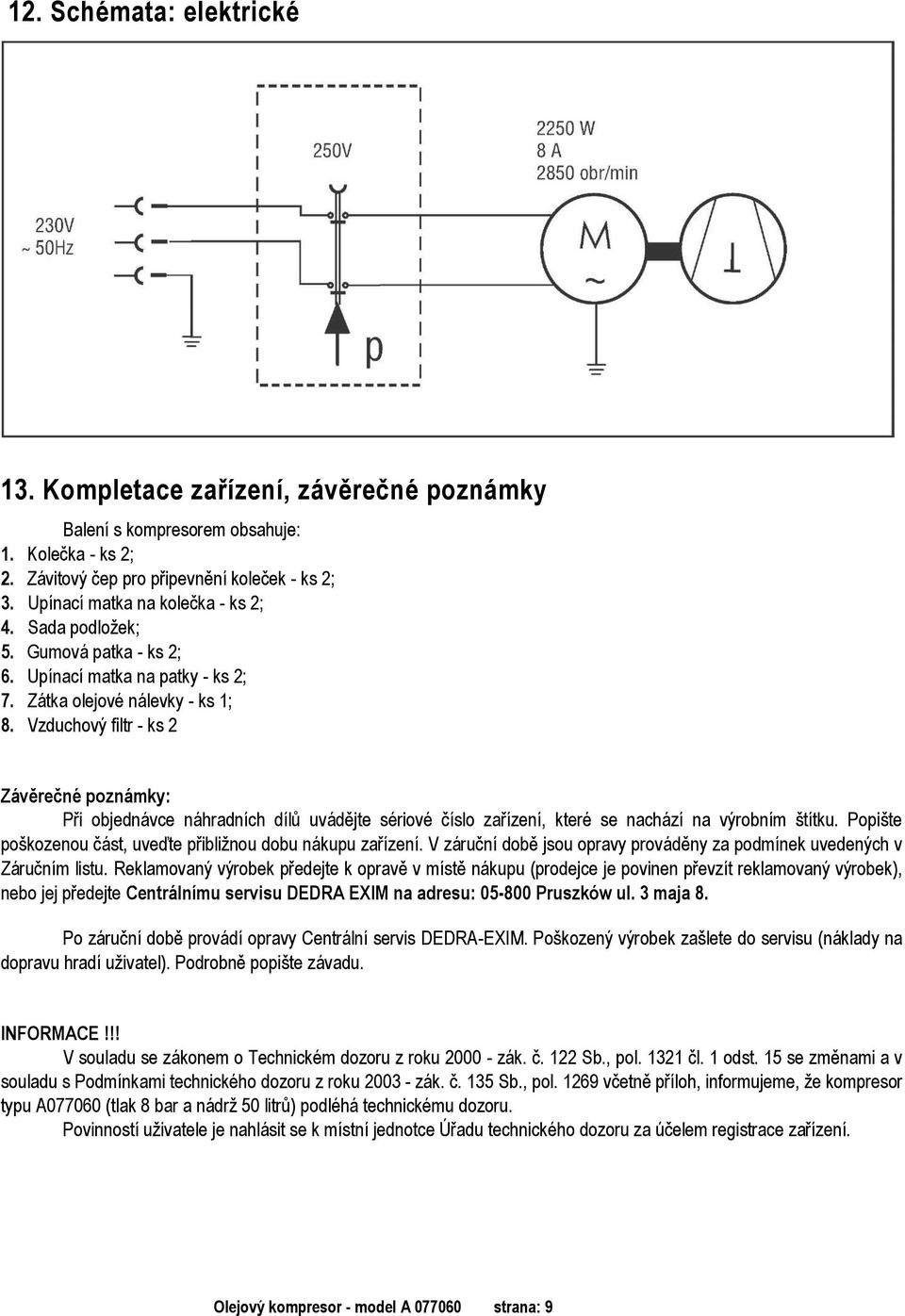

9 12. Schémata: elektrické 13. Kompletace zařízení, závěrečné poznámky Balení s kompresorem obsahuje: 1. Kolečka - ks 2; 2. Závitový čep pro připevnění koleček - ks 2; 3. Upínací matka na kolečka - ks 2; 4. Sada podložek; 5. Gumová patka - ks 2; 6. Upínací matka na patky - ks 2; 7. Zátka olejové nálevky - ks 1; 8. Vzduchový filtr - ks 2 Závěrečné poznámky: Při objednávce náhradních dílů uvádějte sériové číslo zařízení, které se nachází na výrobním štítku. Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM na adresu: Pruszków ul. 3 maja 8. Po záruční době provádí opravy Centrální servis DEDRA-EXIM. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). Podrobně popište závadu. INFORMACE!!! V souladu se zákonem o Technickém dozoru z roku zák. č. 122 Sb., pol čl. 1 odst. 15 se změnami a v souladu s Podmínkami technického dozoru z roku zák. č. 135 Sb., pol včetně příloh, informujeme, že kompresor typu A (tlak 8 bar a nádrž 50 litrů) podléhá technickému dozoru. Povinností uživatele je nahlásit se k místní jednotce Úřadu technického dozoru za účelem registrace zařízení. Olejový kompresor - model A strana: 9

10 14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. 15. Návod k použití tlakové nádrže 50VFL kompresoru A ) Technická data Typ nádrže 50VFL Nejvyšší pracovní tlak 8 bar Nejvyšší pracovní teplota, Tmax 90 C Nejnižší pracovní teplota, Tmin -10 C Kapacita, V 50 L Výrobní číslo, L/N nachází se na výrobním štítku nádrže Rok výroby nachází se na výrobním štítku nádrže 2) Použití Nádrž 50VFL je určena k použití výhradně jako součást kompresoru A Je zakázáno používat nádrž pro účely nepředpokládané ve stávajícím návodu k použití, a především jeho demontáž a jakékoli samostatné použití. 3) Údržba Každý den vyčistěte z nádrže vodu, která pochází z kondenzace. K čištění nádrže od zbytků vody slouží vypouštěcí ventil, zobrazený na obr. 8. Po vypuštění vzduchu z nádrže a ponechání tlaku ca 0,5 bar odšroubujte křídlovou hlavičku ze šroubu ventilu z obr. 8. Otáčením proti směru hodinových ručiček pomalu otevírejte ventil za účelem vypuštění vzduchu a zbytků vody. Po vyprázdnění zpět zašroubujte vypouštěcí ventil. Nikdy neodšroubovávejte klíčem šestiúhlý šroub, který se nachází nad křídlovou hlavičkou. 4) Instalace Nádrž je nedílnou součástí kompresoru. Nevyžaduje žádné instalační činnosti. 5) Výrobní štítek Výrobní štítek nádrže se nachází na krytu pod hlavním připojovacím hrdlem. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Servis: linka 129,165; serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. Olejový kompresor - model A strana: 10

11 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl e -mail:serwis@dedra.pl Razítko prodejce Záruční list Katalogové číslo: A Název: Olejový kompresor místo a datum. Sériové číslo:.. Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu, 6. Záruka se nevztahuje na závady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis kupujícího Olejový kompresor - model A strana: 11

12 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48/22) fax: (+48/22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Datum nahlášení k opravě Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře
