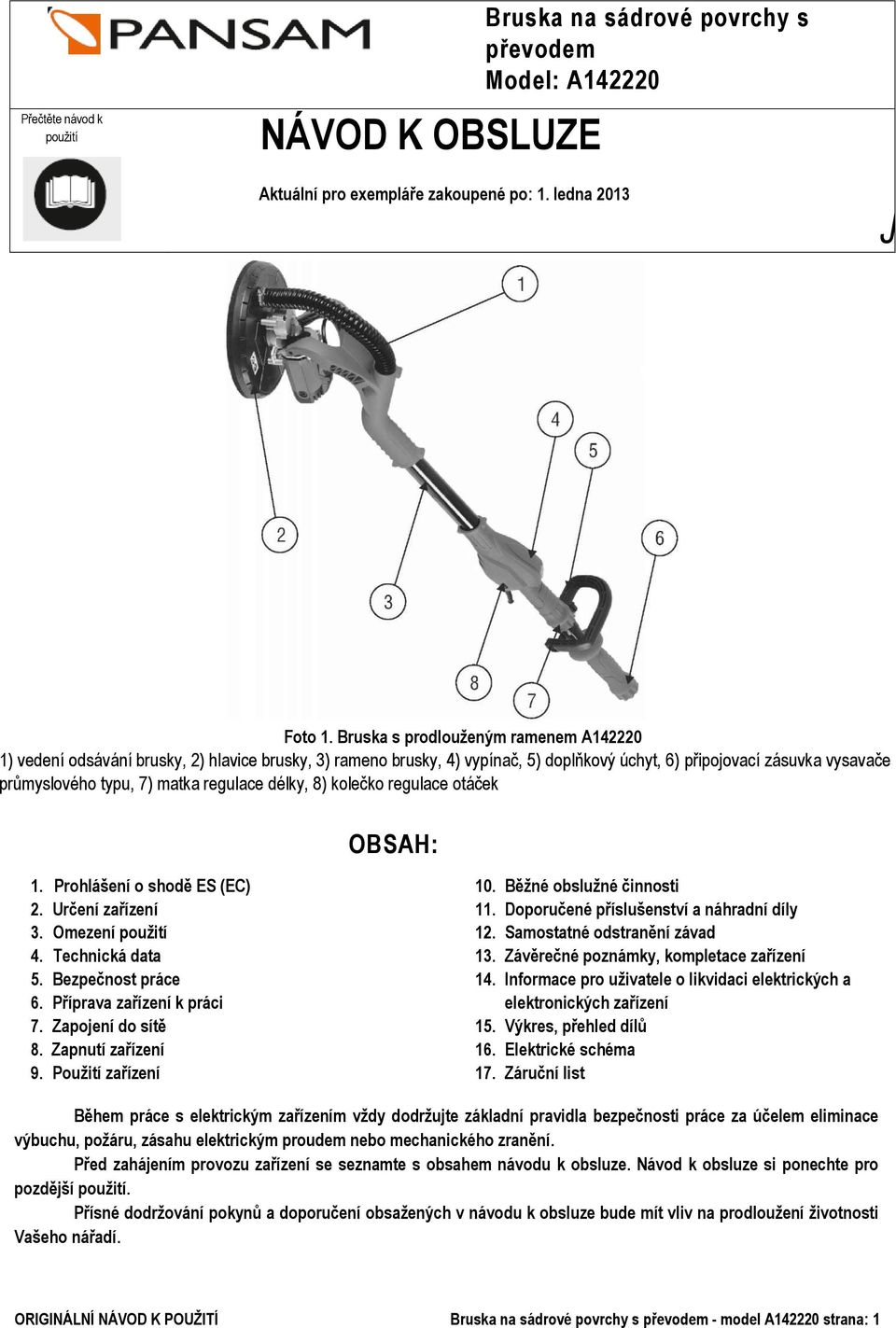

1 Přečtěte návod k použití PANS AM NÁVOD K OBSLUZE Bruska na sádrové povrchy s převodem Model: A Aktuální pro exempláře zakoupené po: 1. ledna 2013 J Foto 1. Bruska s prodlouženým ramenem A ) vedení odsávání brusky, 2) hlavice brusky, 3) rameno brusky, 4) vypínač, 5) doplňkový úchyt, 6) připojovací zásuvka vysavače průmyslového typu, 7) matka regulace délky, 8) kolečko regulace otáček OBSAH: 1. Prohlášení o shodě ES (EC) 2. Určení zařízení 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava zařízení k práci 7. Zapojení do sítě 8. Zapnutí zařízení 9. Použití zařízení 10. Běžné obslužné činnosti 11. Doporučené příslušenství a náhradní díly 12. Samostatné odstranění závad 13. Závěrečné poznámky, kompletace zařízení 14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení 15. Výkres, přehled dílů 16. Elektrické schéma 17. Záruční list Během práce s elektrickým zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k obsluze. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho nářadí. ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 1

2 1. PROHLÁŠENÍ O SHODĚ ES pro partii: DEDRA EXIM Sp z o.o., Pruszków, ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Bruska pro sádrové povrchy Katalogové č.: A Funkce: Viz Návod k obsluze Rok výroby: 2013 na kterou se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2004/108/EC 2006/42/EC a základní požadavky v PR: zák. č. 82/2007 Sb., pol. 556 zák. č. 199/2008 Sb., pol o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (Electromagnetic compatibility), což je brusku potvrzeno certifikátem shody č. E8N , který vydal Tuv Sud Ridlerstrasse Munchen Germany o sbližování právních předpisů členských států týkajících se strojů (Machinery safety), což je potvrzeno certifikátem shody č. M8A , který vydal Tuv Sud Ridlerstrasse Munchen Germany Zákon ze dne o elektromagnetické kompatibilitě Nařízení Ministerstva hospodářství ze dne o základních požadavcích pro stroje Použité harmonizované normy: EN /A11:2010, EN :2011, EN /A2:2011, EN /A2:2008, EN /A2:2009, EN :2008 Pruszków Prohlášení o shodě ES ztrácí platnost, pokud bude stroj změněn, upraven nebo je používán v rozporu s návodem k obsluze. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 13 Technický ředitel Mgr. Ing. Waldemar Łabudzki 2. Určení zařízení Bruska na sádrové povrchy model A je technologicky vyspělý výrobek, navržený k broušení stěn a stropů ze sádrokartonových desek pokrytých sádrovou vrstvou. V konstrukci brusky se nachází odsávací systém. Připojení brusky k vysavači průmyslového typu, určeného k odsávání sádrového prachu, omezuje během práce šíření prachu do prostředí. Vysavač není součástí zařízení. Bruska je vybavena prodlouženým ramenem, díky němuž můžete provádět broušení stěn a stropů v dosahu až 3,0-3,5 m. Pohyblivá (naklopitelná) hlavice zařízení umožňuje práci s ramenem na libovolném povrchu stěny, stopu nebo dokonce podlahy. Použitím vhodné zrnitosti brusného papíru umožňuje také odstraňování barev nebo lepidla z omítky a kovových povrchů. Broušené povrchy musí být suché. 3. Omezení použití Bruska model A může být používána v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Nepracujte s bruskou bez jejího připojení k odsávacímu systému. Jako odsavače sádrového prachu používejte výhradně průmyslové vysavače, určené k odsávání sádrového prachu. Dodržujte provozní pokyny výrobců vysavačů a zvolte vhodné sáčky, umožňující účinné a bezpečné zachytávání sádrového prachu. Poraďte se s prodavačem. Nepoužívejte domácí vysavače, sádrový prach je může zničit. V konstrukci a stavbě brusky není předpokládáno užívání zařízení pro profesionální/odborné a výdělkové účely. Bruska je určena výhradně pro kutily a domácí použití. Broušené sádrokartonové povrchy musí být suché, bez vyčnívajících prvků (hřebíky, šrouby a jiné prvky mohou poškodit brusný kotouč a kotouč brusky). Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy a obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Použití v rozporu s určením nebo návodem k použití a překročení přípustných pracovních parametrů způsobí ztrátu záruky. Brusku používejte výhradně v uzavřených místnostech s řádně fungující ventilací. Nepoužívejte elektrické nářadí ve vlhkém prostředí. ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 2

3 4. Technická data Bruska pro sádrové povrchy model A PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY S2 20 min - občasná práce maximální doba práce pod zatížením 20 min Elektromotor: Napětí: Jmenovitý výkon motoru: Třída ochrany: Rychlost otáček: Průměr brusného kotouče: Délka brusky: Hmotnost netto: komutátorový 230 V / 50Hz 750 W II ot./min mm mm 4,1 kg 5. Bezpečnost práce POZOR Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. Obecné podmínky bezpečnosti a místa práce - Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. - Nepracujte se zařízením v blízkosti výbušných prostředků (lehce zápalných, plynů, prachu, atd.). Během práce zařízení vznikají jiskry, které mohou způsobit zahoření. - Děti se nesmí zdržovat v blízkosti pracujícího zařízení. Zařízení musí být skladováno mimo dosah dětí. Přítomnost třetích osob může způsobit ztrátu kontroly nad zařízením. Elektrická bezpečnost - Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky s ochranným uzemněním. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. - Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. - Nevystavujte zařízení účinku deště a vlhkosti. Proniknutí vody do zařízení zvyšuje riziko úderu elektrickým proudem. - Pečujte o napájecí kabel. Nikdy nepoužívejte kabel k přenášení zařízení, tažení nebo vytahování zástrčky ze zásuvky. Napájecí kabel chraňte před účinkem tepla, oleje, ostrých hran nebo pohyblivými částmi zařízení. - Při práci se zařízením, které je určeno k práci venku, používejte příslušné prodlužovací kabely (pro práci venku). Použití příslušného prodlužovacího kabelu snižuje riziko úderu elektrickým proudem. Pokud zařízení pracuje ve vlhkém prostředí, musí být napájecí síť vybavena pojistkami. Bezpečnost osob - Dodržujte pozornost. Během práce se zařízením pracujte s rozvahou a opatrně. Nepoužívejte zařízení, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. - Během práce používejte individuální ochranné pomůcky. Vždy používejte ochranné brýle. Použití ochranného vybavení, přizpůsobeného k práci s elektrickým nářadím, snižuje riziko vzniku úrazu. Zabraňte neúmyslnému zapnutí zařízení. Před vložením zástrčky do zásuvky napájecí sítě vždy zkontrolujte, zda je vypínač v poloze vypnuto. Zapojení zařízení do napájecí sítě, přenášení s prstem na vypínači může být příčinou nehody. - Před zapnutím zařízení odstraňte všechny klíče a regulační nástroje. Klíče a regulační nástroje umístěné v pohyblivých částech zařízení mohou být příčinou nehody. - Během práce nepřijímejte nepřirozené polohy. Poloha během práce musí zaručovat udržení rovnováhy a stability. Garantuje to lepší ovládání zařízení. - Noste odpovídající pracovní oděv. Stůjte pevně, nenoste volnou a dlouhou bižuterii. Volné vlasy a součásti oblečení musí být zajištěny proti možnosti zachycení na pohyblivých částech zařízení. Při připojení odsávacího nebo zachytávacího zařízení na prach zkontrolujte, že obě zařízení jsou správně připojena a budou správně fungovat. Odsávací zařízení zlepšují pracovní podmínky a snižují riziko vzniku nehody. ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 3

4 Obsluha zařízení a jeho provoz Nepřetěžujte zařízení. K práci používejte nástroje určené k práci daného typu. Dobrá volba nástroje podle prováděné práce zvyšuje výkon a bezpečnost. Nepoužívejte zařízení, u kterého nefunguje vypínač. Takto vadné zařízení odevzdejte k opravě. Nářadí může obsluhovat osoba, která se důkladně seznámila s obsahem návodu k obsluze a pochopila jej. Při práci používejte osobní ochranné pomůcky: ochranné brýle, dýchací masku a ochranný oděv. Veškerá nastavení, údržbu nebo obslužné činnosti (např. výměnu brusných kotoučů) provádějte pouze s vytaženou zástrčkou ze zásuvky. Nepohybujte se v rovině rotace brusné hlavice. Nástroj, kterým je zařízení vybaveno, během práce rotuje vysokou rychlostí, při které může dojít ke zranění prstů a dlaní. Brusku zapojte do sítě výhradně na dobu práce. Po zapnutí elektrického nářadí nesmí v místě práce pobývat nepovolané osoby. Nářadí je obzvláště nebezpečné pro děti. Zajistěte, aby nářadí bylo absolutně mimo dosah dětí. Nepřibližujte ruce k rotující hlavici. Všechny činnosti provádějte po úplném zastavení zařízení. Během práce nepřetěžujte nářadí - používejte pouze nezbytný přítlak pro správné broušení. Všechny kryty kotouče a všechny prvky odpovědné za bezpečnost musí být plně technicky způsobilé. Dojde-li k jejich poškození, neprodleně je opravte nebo vyměňte. Je zakázáno pracovat s nezpůsobilými nebo poškozenými prvky bezpečnostního systému. Je zakázáno používat zařízení s demontovanými prvky mechanické ochrany. Pokaždé před zahájením práce zkontrolujte technický stav brusných kotoučů. Zjistíte-li jejich opotřebení nebo protržení, nespouštějte zařízení, vyměňte kotouč za nový. Nepracuje s opotřebovaným nástrojem. Je zakázáno obrábět jiné prvky, než shodné s určením zařízení. Dodržujte omezení použití. Je zakázáno používat brusné kotouče, které neodpovídají technickým parametrům uvedeným v návodu k použití. Před zahájením práce pokaždé zkontrolujte, zda se brusný kotouč nestýká s pevnými prvky zařízení. V případě potřeby proveďte doplňkové činnosti spojené s upevněním brusného kotouče. Před prvním spuštěním zkontrolujte, zda napětí napájení odpovídá hodnotě uvedené na výrobním štítku. Nezdvihejte brusku tažením za napájecí kabel a netahejte za kabel při vytahování zástrčky ze zásuvky. Neponechávejte zařízení na dešti a nepoužívejte zařízení ve vlhkém prostředí. Po dokončení práce vytáhněte zástrčku ze zásuvky. Neponechávejte zapnuté zařízení bez dozoru. 6. Příprava zařízení k práci K brusce A musí být připevněn (na suchý zip) brusný kotouč s odpovídající zrnitostí a bruska musí být připojena k průmyslovému vysavači. Upevněte k zařízení dodaný pomocný úchyt (pol. 5 foto 1) a nastavte teleskopické rameno na požadovanou délku. Za tímto účelem povolte plastovou matku (pol. 7 foto 1) na konci brusky a vysuňte rameno. V zadní části ramene se nachází připojovací hrdlo, které je určeno k připojení sacího vedení průmyslového vysavače (pol. 6 foto 1). Pro připojení průmyslového vysavače povolte matku na hrdle, zasuňte koncovku hadice a utáhněte dříve povolenou matku. Zapojte do sítě obě zařízení. Bruska je připravena k práci. Montáž úchytu (foto 2) 1. Povolte šroub úchytu (1) a odblokujte pohyblivou část úchytu (2). 2. Nasaďte úchyt na rameno brusky. 3. Uzavřete úchyt zasunutím výřezu pohyblivé části do zářezu v nepohyblivém prvku (3). 4. Dotáhněte šroub a upevněte úchyt. 1 Fot. 2. Úchyt brusky 1) upínací šroub, 2) pohyblivá část úchytu, 3) nepohyblivá část úchytu ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 4

5 Montáž sacího vedení průmyslového vysavače. 1. Povolte matku, která se nachází na konci ramene brusky (2). 2. Koncovku sacího vedení průmyslového vysavače (1) zasuňte do hrdla na rameni brusky a silně dotlačte. 3. Dotáhněte matku, která se nachází na rameni brusky. Foto 3. Připevnění vedení vysavače 1) sací vedení průmyslového vysavače, 2) matka, 3) rameno brusky 7. Zapojení do sítě Před prvním zapnutím brusky zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5 mm 2, musí být vedena od pojistky s hodnotou 10 A a musí splňovat podmínky předpisů o bezpečnosti použití. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše. Během práce položte kabel tak, aby nebyl vystaven přepětí. Neužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího a prodlužovacího kabelu. 8. Zapnutí zařízení Před zapnutím zařízení pokaždé zkontrolujte, zda jsou všechny bezpečnostní prvky funkční. Pokaždé zkontrolujte stav opotřebení brusných kotoučů. Nepracujte s opotřebenými nebo nezpůsobilými. Stroj zapínejte ve vodorovné poloze bez zatížení (bez kontaktu s broušeným povrchem stěny, stropu). Vypínač zařízení se nachází na krytu poháněcí soustavy. Tlačítko označené ON slouží k zapnutí zařízení, tlačítko označené OFF slouží k jeho zastavení. Ve spodní části krytu poháněcí soustavy se nachází kolečko regulace rychlosti otáček. Můžete pomocí něj regulovat rychlost otáček vřetene zařízení v rozsahu ot./min. Na kolečku se nachází označení od MIN přes 1-5 do MAX. Nastavení kolečka na polohu MIN znamená práci při 1000 ot./min, nastavení hodnoty MAX znamená práci při 2100 ot./min. Polohy 1-5 jsou polohy přechodné. Neponechávejte zařízení na volnoběhu. Neponechávejte zařízení zapojené do sítě bez dozoru. Po dokončení práce vytáhněte zástrčku ze zásuvky. Nepřetěžujte zařízení, nepracujte souvisle déle než 20 minut. 9. Použití zařízení Nikdy nespouštějte zařízení, pokud se brusný kotouč dotýká obráběného povrchu. Zapněte průmyslový vysavač. Zvolte rychlost otáček vřetene brusky otočením kolečka na požadovanou rychlost. Zapněte brusku připojenou k vysavači stisknutím tlačítka ON. Vyčkejte, dokud zařízení nedosáhne maximálních otáček. Přitlačte lehce hlavici brusky k obráběnému povrchu a plynulými pohyby zahajte broušení, pohybujte se párkrát na stejném místě obráběného povrchu. Pamatujte, že koncový efekt broušení závisí ve značné míře na zrnitosti použitého brusného kotouče. Nejlepších výsledků broušení sádrokartonových povrchů dosáhnete při použití brusných kotoučů se zrnitostí Pro usnadnění volby níže uvádíme příkladové použití zrnitosti kotoučů podle druhu prováděné práce. Zrnitost Určení 40 K odstraňování značných nerovností 60 K odstraňování drobnějších nerovností 80 K odstraňování barev a lepidla 100 K vyhlazování 120 K vstupnímu broušení K broušení 240 K broušení rychleschnoucích povrchů ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 5

6 Vyměňte brusné kotouče, pokud jsou opotřebované. Změňte zrnitost použitých kotoučů. Začínejte pracovat s kotouči s menší zrnitostí, dokončete drobným násypem. Každou výměnu brusného kotouče provádějte pouze v případě, že je bruska odpojena od zásuvky. Během práce lehce přitlačujte brusku k obráběnému povrchu. Pouze tak dojde ke správnému odvodu prachu do vysavače. Zkřivení hlavice nebo její lehké nadzvednutí okamžitě způsobí únik sádrového prachu do místnosti, nedojde k jeho odsátí do odváděcího systému. Během práce používejte ochranné brýle a masku proti prachu. Při dokončení práce vždy nejdříve vypněte brusku stisknutím tlačítka vypínače OFF a teprve po jejím vypnutí vypněte vysavač. V případě použití vysavače s dodatečnou zásuvkou a funkcí synchronizace se vysavač vypne automaticky po vypnutí brusky. POZOR!!! Berte na vědomí, že v konstrukci brusky se nacházejí díly, které se během provozu opotřebovávají. Elektrografitové kartáče jsou takovými prvky, které se přirozeně opotřebovávají, a nevztahuje se na ně záruka. Po jisté době užívání se uvedené prvky značně opotřebují - podle frekvence a intenzity prací (závislé také na funkčnosti systému odvodu prachu a správném a pravidelném provádění obslužných činností a péče o čistotu). V uvedených případech proveďte výměnu prvků za nové. Elektrografitové kartáče mají katalogové číslo. a jsou součástí zařízení. Výměna elektrografitových kartáčů je popsána v bodě 10 návodu Běžné obslužné činnosti. 10. Běžné obslužné činnosti POZOR! Veškeré obslužné činnosti provádějte výhradně při odpojeném napájení (vyjmutá zástrčka ze zásuvky). Pravidelně kontrolujte technický stav zařízení. Před každým zahájením práce kontrolujte, zda není brusný kotouč opotřebený. Vždy pracujte se způsobilými. Dbejte na čistotu zařízení, mimořádnou pozornost věnujte čištění ventilačních otvorů motoru (velmi důležité). Tuto činnost provádějte nejlépe stlačeným vzduchem. Kontrolujte stav elektrografitových kartáčů. Zjistíte-li, že jsou kratší než 5 mm, okamžitě je vyměňte za nové. Kartáče jsou umístěny na stranách motoru (foto 4) a jejich výměna se provádí následovně: 1. Odšroubujte bezpečnostní záslepky (foto 4), 2. Vytáhněte elektrografitový kartáč pomocí malého šroubováku, 3. Zasuňte do držáku nový kartáč, 4. Nasaďte a utáhněte bezpečnostní záslepku. Kartáče nejsou vybaveny omezovačem, proto je nutné kontrolovat jejich stav. Frekvence kontroly kartáčů závisí na intenzitě používání zařízení, musí se však provádět nejméně každých hodin. Foto 4. Motor brusky a umístění elektrografitových kartáčů Výměna brusného kotouče 1. Pomocí imbusového klíče odšroubujte šroub, který se nachází ve středu kotouče (foto 5, pol. 1). 2. Sejměte kotouč tahem k sobě. 3. Nasaďte nový kotouč. 4. Dotáhněte šroub tak, aby byl kotouč pevně upevněn. Výměna suchého zipu 1. Křížovým šroubovákem odšroubujte šrouby (6 ks), které se nacházejí na obvodu kotouče (foto 5 pol. 2) 2. Vytáhněte prstenec se suchým zipem. 3. Zasuňte nový prstenec se suchým zipem, věnujte pozornost dobrému přiléhaní prstence ke krytu kotouče. 4. Dotáhněte všechny šrouby. Foto 5. Výměna kotouče a suchého zipu 1) upínací šroub kotouče, 2) šrouby prstence se suchým zipem ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 6

7 Bruska je vybavena pružnou hadicí s možností výměny koncovek, což umožňuje připojení brusky prakticky k libovolnému průmyslovému vysavači. Způsob demontáže koncovky hadice prezentuje obrázek 1. Postup během výměny koncovky: 1. Plochým, úzkým nástrojem (např. šroubovákem) zastrčte pojistku označenou jako Energicky stáhněte koncovku z prstence s pojistkou (2). 3. Nasaďte koncovku vysavače tak, aby se otvory v koncovce překrývaly s pojistkou na prstenci (3). 4. Dotlačte koncovku, dokud neuslyšíte cvaknutí pojistky. Zkontrolujte, zda je koncovka správně nasazena, a pojistky na obou stranách jsou zavřené (4). Obr. 1 Výměna koncovky vysavače 11. Doporučené příslušenství a náhradní díly S ohledem na provozní podmínky jsou pro brusku s ramenem doporučovány kotouče o průměru mm. Doporučujeme kotouče z brusného papíru DEDRA s různou zrnitostí. Mají následující katalogová čísla: tl DED77490, tl DED77491, tl DED77492, tl DED77493, tl DED77495, tl DED Doporučujeme také síťové brusné kotouče DEDRA. Vyznačují se delší životností, avšak nabízejí menší přesnost ve srovnání s brusným papírem. Katalogová čísla: tl DED7749S1, tl DED7749S2, tl DED7749S3, tl DED7749S Samostatné odstranění závad PROBLÉM PŘÍČINA ŘEŠENÍ Bruska nefunguje Napájecí kabel je špatně připojen nebo je poškozen V zásuvce není napětí Poškozený vypínač Motor nemá výkon, spouští se obtížně Je cítit zápach spálené izolace Zastrčte zástrčku hlouběji do zásuvky a zkontrolujte napájecí kabel Zkontrolujte napětí v zásuvce, nebo zda nevypadla pojistka Vyměňte vypínač za nový. Opotřebované kartáče. Vyměňte je za nové Motor je nutné opravit Motor se přehřívá Ucpané ventilační otvory Profouknout stlačeným vzduchem Účinnost broušení je příliš malá Opotřebovaný brusný kotouč Vyměňte jej za nový ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 7

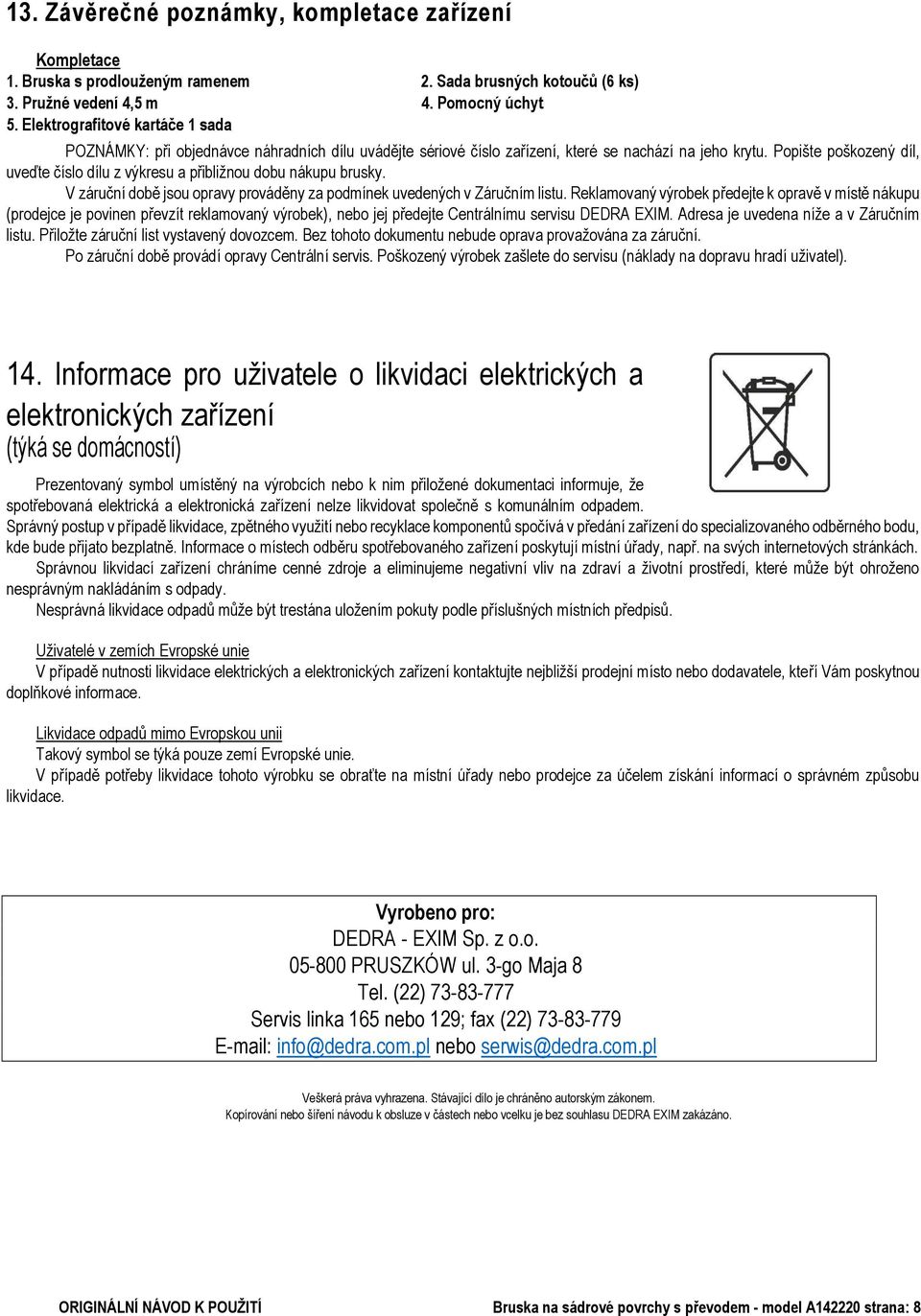

8 13. Závěrečné poznámky, kompletace zařízení Kompletace 1. Bruska s prodlouženým ramenem 2. Sada brusných kotoučů (6 ks) 3. Pružné vedení 4,5 m 4. Pomocný úchyt 5. Elektrografitové kartáče 1 sada POZNÁMKY: při objednávce náhradních dílu uvádějte sériové číslo zařízení, které se nachází na jeho krytu. Popište poškozený díl, uveďte číslo dílu z výkresu a přibližnou dobu nákupu brusky. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM. Adresa je uvedena níže a v Záručním listu. Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). 14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že spotřebovaná elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru spotřebovaného zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Takový symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3-go Maja 8 Tel. (22) Servis linka 165 nebo 129; fax (22) info@dedra.com.pl nebo serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k obsluze v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 8

9 15. Výkres, přehled dílů ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 9

10 Přehled dílů 1. Brusný papír 33. Hlavní rameno 2. Disk se suchým zipem 34. Převod 3. Suchý zip 35. Kuželový převod 4. Podložka 36. Ložisko Korpus kotouče 37. Rotor 6. Vrut M4x Ložisko Kryt 39. Těsnění 8. Ložisko Vrut ST 3,9x55 9. Vnitřní podložka q> Korpus 10. Osa 42. Vrut M4x Ozubené kolo 43. Kryt 12. Jehlicové ložisko 44. Elektrografitový kartáč 13. Převod HSG 45. Kryt kartáče 14. Ložisko Korpus motoru 15. Váleček ložiska 47. Bezpečnostní kryt 16. Klíč 48. Bezpečnostní kryt 17. Kuželový převod 49. Vrut ST 3,9x Podložka 50. Levá část úchytu 19. Jehlicové ložisko 51. Kryt kabelu 20. Vrut M4x Napájecí kabel 21. Matka 53. Matka odtahové hadice 22. Levý kryt 54. Teleskopická trubka 23. Čep 55. Levá část úchytu 24. Pravý kryt 56. Pravá část úchytu 25. Zděř 57. Filtr 26. Pružná hadice 58. Regulátor otáček 27. Vrut M5x Pravá část úchytu 28. Levé rameno podpěry 60. Vypínač 29. Pravé rameno podpěry 61. Deska 30. Vrut M6 62. Vrut ST 3,9x Vrut 3,9x Vrut ST 3,9x Vrut 3,9x Pružina 16. Elektrické schéma ORIGINÁLNÍ NÁVOD K POUŽITÍ Bruska na sádrové povrchy s převodem - model A strana: 10

11 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl P AN SAM ZÁRUČNÍ LIST Razítko prodejce: Katalogové číslo: A Název: Bruska na sádrové povrchy s převodem. Sériové číslo:. Datum a podpis:.. Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k obsluze. Poskytujeme záruku na dobu 24 měsíců od data nákupu uvedeného ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu, 6. Záruka se nevztahuje na závady vzniklé v důsledku: - užívání v rozporu s určením a pokyny obsaženými v návodu k obsluze, - užívání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu a prvků přenosu pohonu - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, oleji, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, pohonná lanka, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem:. datum a místo.. podpis kupujícího PANSAM Bruska na sádrové povrchy s převodem - model A strana: 11

12 DEDRA EXIM Sp. zo. o Pruszków ul. 3 Maja 8 Tel: (+48/22) fax: (+48/22) http: // info@dedra.pl P AN SAM ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Datum nahlášení opravy Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře PANSAM Bruska na sádrové povrchy s převodem - model A strana: 11
