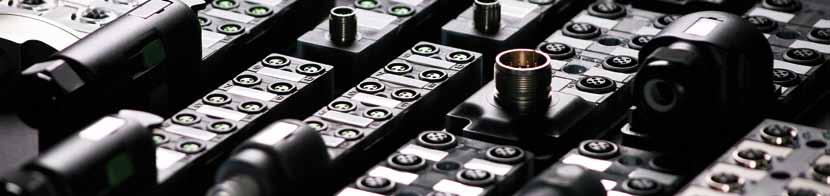

1 ÔÔÚspora místa ÔÔHospodárnost ÔÔBezpečnost pasivní rozbočovací boxy Chytrá řešení společnosti Murrelektronik

2 Fakta o Murrelektronik Ôcelosvětové zastoupení prostřednictvím 24 poboček a mnoha partnerů Ôvíce než zaměstnanců Ôobrat 244 mil. EUR Ô2 miliony produktů na skladě pro nejkratší dodací lhůty Ô různých produktů Murrelektronik nabízí Ôsystémová řešení pro nejrůznější aplikace Ôrozsáhlé diagnostické možnosti Ôodolnou konstrukci produktů Ôdokonalou logistiku pro rychlé dodávky Ôkompatibilitu se všemi běžnými sběrnicovými systémy

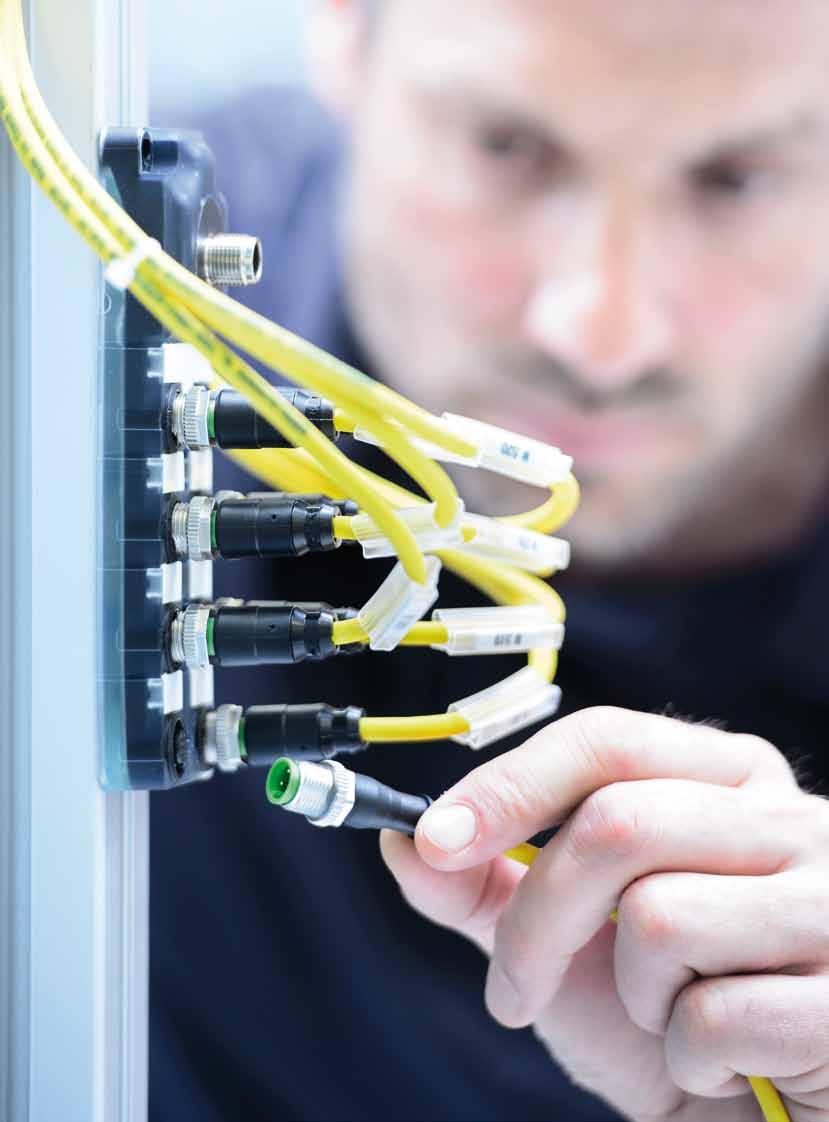

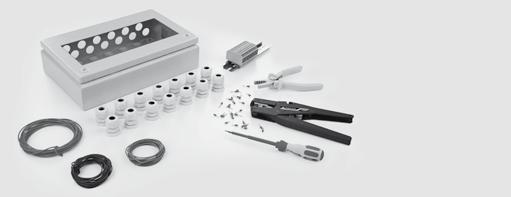

3 PRO KAŽDOU APLIKACI TEN SPRÁVNÝ ROZBOČOVAČ Zapojování jednotlivých kabelů ve strojích a zařízeních je pracné a náchylné k chybám. Mnohem praktičtější je propojovat senzory a akční prvky s rozvaděčem prostřednictvím pasivních rozbočovačů firmy Murrelektronik. Sortiment rozbočovačů společnosti Murr elektronik je komplexní. Lze s nimi realizovat optimální instalace pro všechny možné aplikace. Jde o ekonomické, bezpečné a prostorově úsporné řešení! ÔÚspora místa! Méně řadových svorek, méně kabelových průchodek, méně svorkovnic v místě využití: Rozbočovače šetří místo a nabízejí flexibilní možnosti montáže. ÔHospodárnost! Instalace rozbočovačů je rychlá. Modulární součásti umožňují snadnou a bezproblémovou výměnu. Šetří se tak čas a náklady. ÔBezpečnost! Vestavěné LED usnadňují diagnostiku. Stupně krytí IP65 a IP67 jsou u rozbočovačů společnosti Murrelektronik samozřejmostí. Praktická a předem vyzkoušená konektorová propojení pomáhají zabránit chybám v elektroinstalaci. PASIVNÍ INSTALACE: Konvenční instalace versus rozbočovače VYSOKÉ CELKOVÉ NÁKLADY Plánování 2 Nákup 3 Instalace, uvedení do provozu 4 Údržba, opravy 5 Úspora ÚSPORA ČASU A NÁKLADŮ 3

4 PASIVNÍ ROZBOČOVAČE společnosti murrelektronik Typ kabelu PVC PUR Úroveň PUR vhodné pro roboty Zpomalující hoření Vlastnosti* Odolné proti chemikáliím Odolné proti čisticím prostředkům (Ecolab) Odolné proti olejům a mazivům Cykly ohýbání ** 2 mil. 3 mil. 5 mil. Vhodné pro kroucení (robot) ±180 Odolné proti jiskrám Odolné proti UV záření Bez obsahu halogenů Rozmezí teplot -5 až +80 C -5 až +80 C -25 až +80 C -25 až +90 C Schválení UL/CSA Vyhovuje NFPA 79 vydání 2012 Příklad použití balicí stroje potravinářský průmysl montážní zařízení výrobní linky balicí stroje manipulační technika montážní zařízení výrobní linky obráběcí stroje otáčecí a naklápěcí stoly třískové obrábění obráběcí stroje průmyslové roboty třískové obrábění vysoce výkonné vlečné řetězy Možné odchylky * Vlastnosti jednotlivých typů kabelů se mohou od těchto informací lišit. ** Max. 3,3 m/s při délce horizontální pojezdové dráhy 5 m a max. zrychlení 5 m/s².

5 OBJEDNACÍ SYSTÉM Variabilní struktura produktů - koncept pro Vaše individuální aplikace orientované na zákazníky. Sortiment rozbočovačů jsme pro Vás sestavili strukturovaně a modulárně. MODULÁRNÍ objednací číslo Objednací číslo našich rozbočovačů se skládá ze tří číslicových bloků pro provedení, typ kabelu a jeho délku Provedení Typ kabelu 2 3 Délka kabelu PŘÍKLAD Blok 1: Provedení rozbočovače pro 8-násobný rozbočovač M12, 4-pólový, s LED Blok 2: Typ kabelu pro kabel typu PUR / PVC Blok 3: Délka kabelu v cm pro délku kabelu 3 m (standardní délky jsou 0300, 0500, 0500, 1000, 1500, 2000, 2500, 3000) Celé objednací číslo produktu pro daný příklad pak zní: i Informace získáte a objednávky pohodlně provedete na adrese: ÔÔshop.murrelektronik.cz 5

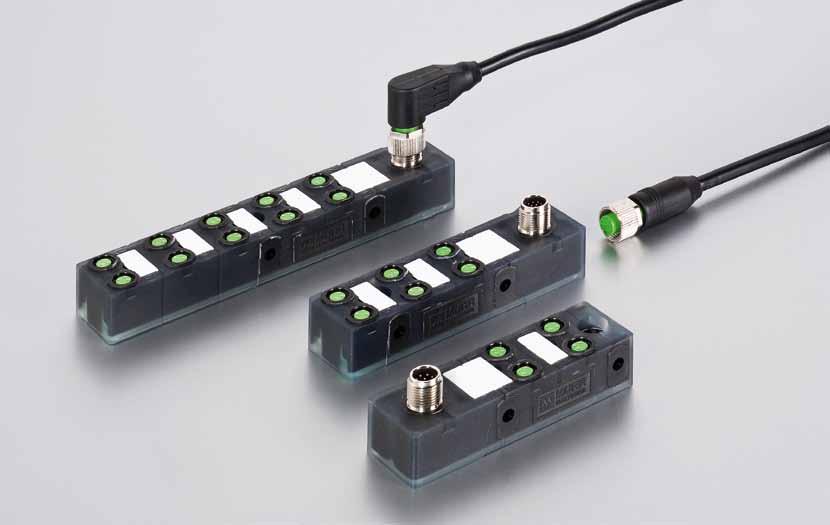

6 ROZBOČOVAČE M8 Exact8 PROSTOROVĚ ÚSPORNÁ INSTALAČNÍ ŘEŠENÍ Rozbočovače M8 společnosti Murrelektronik umožňují hospodárná instalační řešení i v omezených prostorových podmínkách. Pouhých 30 mm široké komponenty lze flexibilně montovat mnoha způsoby i bočně. schválení Ômalé rozměry (šířka 30 mm) ÔPVC,, PUR a vedení pro roboty, pro pevnou a flexibilní instalaci Ôrůzné možnosti montáže pro omezené prostorové podmínky bezproblémová Ô výměna připojovacích vedení

7 Provedení s napevno připojeným kabelem 6-násobné 10-násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové PNP NPN pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Provedení s konektorem Základní moduly 6-násobné 10-násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové PNP NPN pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Kabelová koncovka s napevno připojeným kabelem 6-násobné 10-násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové PNP pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Kabelová koncovka pro vlastní připojení 6 -násobné 8 -násobné 10 -násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové PNP pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Sady (základní modul a připojovací kabelová koncovka) 6-násobné 10-násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové PNP pólové (1 signál na zásuvku) Informace k přípojnému vedení od strany 22 7

8 Kabel M12 pro vlastní připojení 8-pólový 6-násobné 3-pólové 3-pólové M12, 8-pólové, až 6 signálů PNP NPN pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Příslušenství přípojný kabel s konektorem M12 8-pólový Přípojné kabely s otevřeným koncem Samice přímá xxxyyyy Samice úhlová xxxyyyy Spojovací kabely Samec přímý Samice přímá xxxyyyy Samce přímý Samice úhlová xxxyyyy Samec úhlový Samice úhlová xxxyyyy Samec úhlový Samice přímá xxxyyyy Konektory pro vlastní připojení Samice přímá Rozsah připojení (Ø kabelu): mm Samice úhlová Rozsah připojení (Ø kabelu): mm Samec přímý Rozsah připojení (Ø kabelu): mm Samec úhlový Rozsah připojení (Ø kabelu): mm Panelové průchodky včetně matice Samice A-kódování pro montáž na přední stranu s připojenými žilami yyyyy Samice A-kódování pro montáž na zadní stranu s připojenými žilami yyyyy Průchodka do rozvaděče A-kódování stíněná Popis k požadovanému produktu naleznete v informačním poli na straně 9.

9 Kabel s konektorem M12 12-pólový 6-násobné 10-násobné 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové 3-pólové 4-pólové M12, 12-pólové, až 10 signálů PNP NPN pólové (1 signál na zásuvku) 4-pólové (2 signály na zásuvku) Příslušenství přípojný kabel s konektorem M12 12-pólový Přípojné kabely s volným koncem Samice přímá xxxyyyy Samice úhlová xxxyyyy Spojovací kabely Samec přímý Samice přímá xxxyyyy Samec přímý Samice úhlová xxxyyyy Samec úhlový Samice úhlová xxxyyyy Samec úhlový Samice přímá xxxyyyy Panelové průchodky včetně matice Samice A-kódování pro montáž na přední stranu s připojenými žilami yyyyy Samice A-kódování pro montáž na zadní stranu s připojenými žilami yyyyy Popis k požadovanému produktu naleznete v informačním poli níže. Modulární objednací číslo pro přípojné kabely M12 a M23 Příklad Za xxx dosaďte číslo požadovaného typu kabelu (viz strana 23) a za yyyy délku vedení v cm. Blok 1: Blok 2: Blok 3: Provedení Typ kabelu Délka kabelu pro konektor M12 přímý (samice) PUR, vhodné pro vlečné řetězy, šedý pro délku kabelu 0,3 m 7000 Provedení xxx Typ kabelu yyyy Délka kabelu Blok 1: Blok 2: Blokk 3: Celé objednací číslo produktu pro daný příklad je:

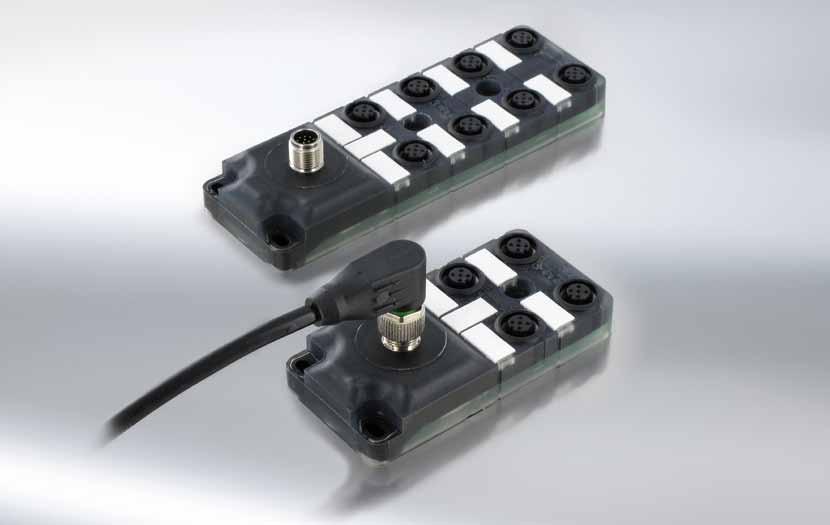

10 ROZBOČOVAČE M12 Exact12 PRAKTICKÉ A HOSPODÁRNÉ Pomocí rozbočovačů se realizují řešení od řídící jednotky až do místa využití senzorů a akčních prvků v zařízeních. Dokonale se hodí pro bezproblémové rozdělení při montáži a přepravě. Rozbočovače jsou kompletně zalité a proto vodotěsné a velmi odolné. schválení Ôrychlá instalace s prefabrikovanými propojovacími kabely Ôprostorově úsporné dvojí osazení konektorů M12 (samic) s bílými LED pro druhý signál Ôs napevno připojeným kabelem, s kabelem s konektorem nebo s přípojkou pro přímou montáž v rozvaděči

11 Provedení s napevno připojeným kabelem 4-pólové 5- pólové 4-pólové 5- pólové PNP NPN bez LED 4-pólové (1 signál na zásuvku) 5-pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Provedení s koncovkou Základní moduly 4-pólové 5- pólové 4-pólové 5- pólové PNP s pot. oddělením s pot. oddělením NPN bez LED pólové (1 signál na zásuvku) 5-pólové (2 signály na zásuvku) Kabelová koncovka s napevno připojeným kabelem 4-pólové 5- pólové 4-pólové 5- pólové PNP s pot. oddělením s pot. oddělením Informace k připojovacímu vedení od strany 22 Kabelová koncovka pro vlastní připojení Pružinová svorka Šroubové svorky Pružinová svorka Šroubové svorky PNP

12 Sady (základní modul a připojovací kabelová koncovka) Pružinové svorky Šroubové svorky Pružinové svorky Šroubové svorky 4-pólové 5- pólové 4-pólové 5- pólové 4-pólové 5- pólové 4-pólové 5- pólové PNP NPN bez LED pólové (1 signál na zásuvku) 5-pólové (2 signály na zásuvku) Sady (základní modul a připojovací kabelová koncovka) Šroubové svorky Šroubové svorky Pružinové svorky Šroubové svorky 5- pólové 5- pólové 5- pólové 5- pólové PNP s pot. oddělením s pot. oddělením s pot. oddělením NPN s pot. oddělením s pot. oddělením Připojení na zadní straně pevně zaletované pružinové svorky zásuvné pružinové svorky 5- pólové 5- pólové PNP s pot. oddělením s pot. oddělením NPN Příslušenství rozbočovače Exact12 s připojením na zadní straně Montážní příslušenství Zaklapávací adaptér Upevnění pro zaklapávací adaptér Záslepka IP

13 S konektorem M12 2 x 4- pólové, 2 x 5 -pólové 5- pólové 6 x 4- pólové, 2 x 5- pólové M12, 8-pólové, až 6 signálů, uzemnění na šroub s rýhovanou hlavou M12, 12-pólové, až 8 signálů, uzemnění na šroub s rýhovanou hlavou PNP pólové (1 signál na zásuvku) 5-pólové (2 signály na zásuvku) M12, 12-pólové, až 10 signálů, uzemnění na šroub s rýhovanou hlavou S konektorem M23 5- pólové 5- pólové 4-pólové 5- pólové M23, 12-pólové, až 8 signálů, uzemnění na šroub s rýhovanou hlavou a pin M23, 19-pólové, až 8 signálů, uzemnění na šroub s rýhovanou hlavou a pin M23, 12-pólové, až 8 signálů, uzemnění na šroub s rýhovanou hlavou a pin PNP bez LED pólové (1 signál na zásuvku) 5-pólové (2 signály na zásuvku) M23, 19-pólové, až 16 signálů, uzemnění na šroub s rýhovanou hlavou a pin Příslušenství rozbočovače Exact12 Montážní příslušenství Montážní adaptér pro lišty DIN Příslušenství propojovacího kabelu Záslepka M12, vnitřní závit, umělá hmota Záslepka M23 kovová Kruhové konektory Další informace o přípojkách / propojovacích kabelech naleznete na shop.murrelektronik.cz. 13

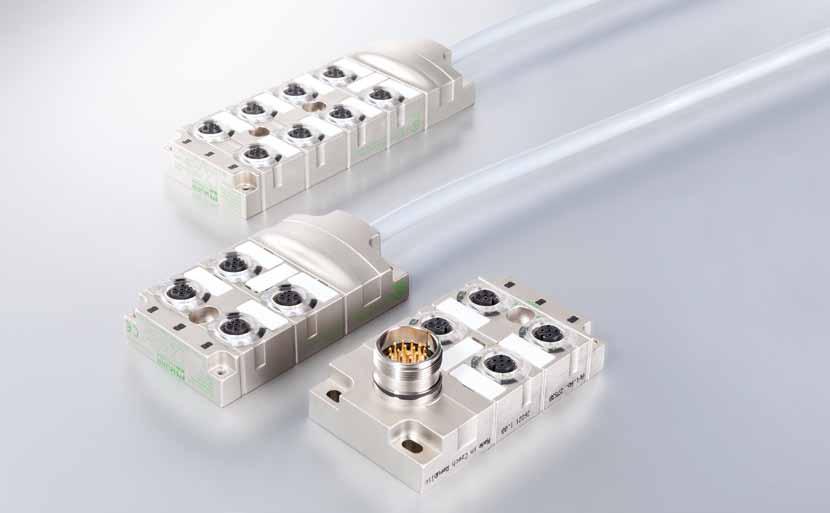

14 ROZBOČOVAČE M12 MVP12 Metall ROBUSTNÍ, ODOLNÉ PROTI MÉDIÍM A VODOTĚSNÉ V drsném prostředí stavby strojů a zařízení mohou rozbočovače MVP12 Metall předvést své silné stránky: Jsou kompletně zalité a odolné vůči olejům a chladicím kapalinám. Kovové pouzdro odolává extrémním teplotám a intenzivnímu mechanickému namáhání. Rozbočovače si poradí s napětím až 125 V AC/DC. Testované stínění zajišťuje spolehlivost i při extrémním rušení. schválení Ôrychlá instalace s prefabrikovanými propojovacími kabely Ônapevno připojený kabel nebo konektorová přípojka M23 Ôkvalitní PUR vedení s velkými průřezy žil Ôstíněná provedení pro instalace vyhovující elektromagnetické kompatibilitě Ôtěsné díky plnému zalití

15 Provedení s napevno připojeným kabelem 5- pólové PNP s pot. oddělením NPN bez LED s pot. oddělením s pot. oddělením pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Provedení s napevno připojeným kabelem 5- pólové stíněné PNP bez LED pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Univerzální MVP12 Metall s napevno připojeným kabelem bez LED 4-pólové + uzemnění stíněné pólové (2 signály na zásuvku) Informace k přípojnému vedení od strany 22 Univerzální MVP12 Metall s kabelem s konektorem M23 bez LED 4-pólové + uzemnění M23, 19-pólové pólové, nestíněné nebo stíněné podle propojovacího kabelu M23 15

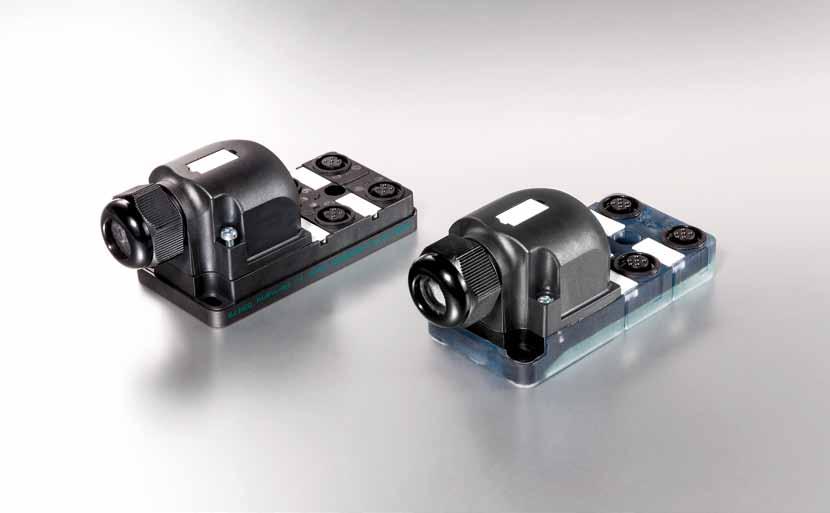

16 ROZBOČOVAČE M12 Univerzální Exact12 a MVP12 MNOHOSTRANNĚ VYUŽITELNÉ U aplikací, kde je třeba sloučit analogové signály, jsou univerzální rozbočovače společnosti Murrelektronik tím správným řešením, s nímž lze přijímat na sobě nezávisle až čtyři signály na zásuvku. Klasickou oblastí využití je záznam teplot, např. pomocí odporových snímačů nebo termočlánků. Ôuniverzálně použitelné i pro analogové signály Ôrychlá instalace s prefabrikovanými propojovacími kabely Ôkvalitní PUR vedení s velkými průřezy žil schválení

17 Univerzální Exact12 s napevno připojeným kabelem bez LED napevno připojený kabel 5-pólové/všepólové pólové, vhodné i pro analogové signály Informace k připojovacímu vedení od strany 22 napevno připojený kabel 4-pólové + uzemnění Univerzální MVP12 sady (základní modul a kabelová koncovka) bez LED Pružinové svorky Šroubové svorky 4-pólové + uzemnění pólové, vhodné i pro analogové signály Univerzální MVP12 základní modul základní modul 5-pólové/všepólové Univerzální MVP12 kabelová koncovka s napevno připojeným kabelem kabelové koncovky pro vlastní připojení Pružinová svorka Pružinová svorka Šroubové svorky Pružinová svorka 5- pólové Informace k připojovacímu vedení od strany 22 17

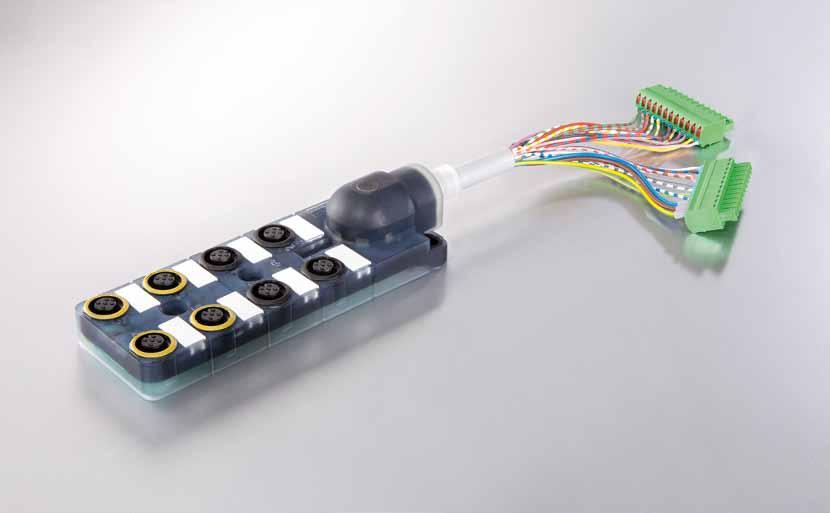

18 ÔBild bearbeiten ROZBOČOVAČE M12 Exact12 Safety PRO BEZPEČNOU APLIKACI schválení Rozbočovače Exact12 pro aplikace v oblasti bezpečnostních technologií nabízí možnost připojit kromě osmi standardních senzorů až osm bezpečnostních akčních prvků. Rozbočovače splňují bezpečnostní normy ISO Tyto zásuvky jsou kolem dokola zvýrazněny žlutým označením a i po zapojení jsou snadno rozpoznatelné Řídicí rozvaděč 2 I/O karty 3 Zásuvný servisní adaptér pro uvedení do provozu, testování a diagnostiku závad 4 Převodní modul 5 Zásuvné svorky 6 Rozbočovač pro zadní montáž na rozvaděči 7 Rozbočovač s napevno připojeným kabelem 8 Rozbočovač se zásuvnou kabelovou koncovkou 9 8 digitálních vstupů/výstupů 10 8 bezpečnostních výstupů

19 Exact12 Safety pro bezpečnostní instalaci s napevno připojeným kabelem s vedením a svorkami napevno připojený kabel P1 -P4 5- pólové PNP- LED, P5 -P8 3- pólové + uzemnění 1:1 bez LED PNP a0- Informace k připojovacímu vedení od strany 22 Exact12 Safety pro bezpečnostní instalaci se zadním připojením PNP Pružinové svorky P1-P4 5- pólové PNP -LED, P5 -P8 3-pólové + uzemnění 1:1 bez LED s pot. oddělením Exact12 Safety pro bezpečnostní instalaci, základní modul P1-P4 5-pol. PNP-LED, P5-P8 4/3-pólové 1:1 bez LED PNP P1-P4 5-pol. PNP-LED, P5-P8 4/3-pólové, Y-zapojení, 1:1 bez LED Exact12 Safety pro bezpečnostní instalaci základní modul kabelová koncovka P1 -P4 5- pólové PNP -LED, P5 -P8 4/3 -pólové 1:1 bez LED 5- pólové (4/3- pólové) 5- pólové s vedením a svorkami PNP A9- Informace k připojovacímu vedení od strany 22 Příslušenství Exact12 Safety pro bezpečnostní instalaci Převodní modul IP20, montáž na DIN lištu Měřicí mezizásuvka s LED, IP

20 ROZBOČOVAČE XTREME PLNÝ VÝKON V EXTRÉMNÍCH PODMÍNKÁCH Užitková a speciální vozidla musí podávat výkon v rozmanitých a nepříznivých podmínkách. V podobě konektorů a rozbočovačů řady XTREME nabízí společnost Murrelektronik řešení, s nímž lze pro tyto podmínky realizovat spolehlivé a bezproblémové instalace. MVP12 STEEL ODOLNÉ A FUNKČNÍ Rozbočovače řady MVP12 Steel s pouzdrem z nerezové oceli splňují přísné požadavky pro hygienické prostředí a odpovídají krytí IP69K. Výtečně se hodí pro realizaci decentralizovaných prvků v instalacích potravinářského průmyslu. Nahrazují svorkovnice a zjednodušují instalaci senzorových vedení, která je v potravinářském průmyslu obzvláště složitá. i Další informace k rozbočovačům naleznete na adrese: ÔÔshop.murrelektronik.cz nebo kontaktujte našeho technika. JEDNODUŠE PRAKTICKÉ Ôs momentovým klíčem vždy správný utahovací moment pro dokonalé utěsnění Ôpřipojení vedení probíhá spolehlivě, rovnoměrně a jednoduše Ôvelmi praktické pro omezené prostorové podmínky Bezpečně těsné díky optimálmímu tlaku O kroužku

21 Napevno připojené kabely a kabely s konektorem Technické údaje Číslo kabelu Provedení Materiál/ barva pláště Schválení Průměr Poloměr ohybu Zkrut kabelu Teplotní rozsah 293 8x0,25 mm² PVC 6,0±0,2 mm 12xD -5 C C 295 8x0,25 mm² PUR UL/CSA 6,0±0,2 mm 10xD C C x0,25 mm² PUR UL/CSA 6,9±0,2 mm 15xD -20 C C x0,25 mm² PUR UL/CSA 6,9±0,2 mm 10xD C C 333 4x0,34+3x0,75 mm² UL/CSA 7,4±0,3 mm 12xD -5 C C 334 4x0,34+2x0,75 mm² PUR UL/CSA 7,6±0,2 mm 10xD -5 C C 337 4x0,34+2x0,75 mm² UL/CSA 6,9±0,2 mm 12xD -5 C C 350 6x0,34+2x0,75 mm² UL/CSA 7,8±0,2 mm 12xD -5 C C 356 6x0,34+2x0,75 mm² PUR UL/CSA 8,5±0,2 mm 10xD -5 C C 357 8x0,34+2x0,75 mm² UL/CSA 8,6±0,2 mm 12xD -5 C C 358 8x0,34+2x0,75 mm² 8,6±0,2 mm 12xD -5 C C 359 8x0,34+2x0,75 mm² PUR UL/CSA 9,2±0,2 mm 10xD -5 C C 360 8x0,34+2x0,75 mm² PUR UL/CSA 9,2±0,2 mm 10xD -5 C C 362 8x0,34+3x0,75 mm² UL/CSA 8,1±0,3 mm 12xD -5 C C 363 8x0,34+3x0,75 mm² UL/CSA 8,1±0,3 mm 12xD -5 C C 373 8x0,34+3x0,75 mm² PUR UL/CSA 9,3±0,3 mm 12xD -5 C C X 374 8x0,34+5x0,75 mm² UL/CSA 9,2±0,2 mm 12xD -5 C C 377 8x0,34 mm² PUR UL/CSA 6,2±0,2 mm 10xD C C x0,34+2x0,75 mm² PUR UL/CSA 9,3±0,2 mm 10xD -5 C C x0,34+2x0,75 mm² UL/CSA 8,3±0,2 mm 12xD -5 C C x0,34+2x0,75 mm² 8,8±0,2 mm 12xD -5 C C x0,34+2x0,75 mm² PUR UL/CSA 9,5±0,2 mm 10xD -5 C C x0,34+2x0,75 mm² 9,6±0,2 mm 12xD -5 C C x0,34+2x0,75 mm² PUR UL/CSA 10,4±0,2 mm 10xD -5 C C x0,34+3x0,75 mm² UL/CSA 10,7±0,5 mm 12xD -5 C C x0,34+3x0,75mm² PUR UL/CSA 11,7±0,3 mm 12xD -5 C C X x0,34+5x0,75 mm² PUR UL/CSA 11,5±0,3 mm 10xD -5 C C x0,34+5x0,75 mm² UL/CSA 12,5±0,3 mm 12xD -5 C C x0,34+2x0,75 mm² PUR UL/CSA 10,2±0,3 mm 12xD -5 C C x0,34+2x0,75 mm² PUR UL/CSA 10,2±0,3 mm 10xD -5 C C x0,34+2x0,75 mm² PUR UL/CSA 11,3±0,2 mm 10xD -5ºC...+80ºC x0,34+2x0,75 mm² 10,4±0,2 mm 12xD -5ºC...+70ºC 447 8x0,5+3x1,0 mm² PUR UL/CSA 9,4±0,3 mm 10xD -5 C C 448 8x0,5+3x1,0 mm² PUR UL/CSA 9,0±0,3 mm 10xD -5 C C x0,5+3x1,0 mm² PUR UL/CSA 11,5±0,3 mm 10xD -5 C C x 0,75 mm² PUR 11,7±0,5 mm 20xD -5 C C x0,14 mm² PVC černá 6,0±0,2 mm 10xD -5 C C x0,14 mm² PUR černá UL/CSA 6,0±0,2 mm 10xD C C x0,2+2x0,75 mm² PUR černá UL/CSA 10,2±0,3 mm 10xD -20 C C 722 8x0,25 mm² PUR černá UL/CSA 6,0±0,2 mm 10xD C C Stínění 21

22 Napevno připojené kabely Čísla vedení pro rozbočovače Exact8 Exact12 Popis Provedení PUR / PVC PUR Úroveň Exact8, 10 -násobné, 3-pólové Exact8, 10 -násobné, 3 -pólové Exact8, sada (základní modul a kabelová koncovka), 10-násobné, 3-pólové Exact8, kabelová koncovka, 3-pólová Exact8, 10 -násobné, 4- pólové Exact8, 10 -násobné, 4 -pólové Exact8,, 3-pólové Exact8,, 3-pólové Exact8, sada (základní modul a kabelová koncovka), 4 -násobné, 3-pólové Exact8, kabelová koncovka,, 3-pólové Exact8, 4 -násobné, 4 -pólové Exact8, 4 -násobné, 4 -pólové Exact8, sada (základní modul a kabelová koncovka), 4 -násobné, 4-pólové Exact8, kabelová koncovka,, 4-pólové Exact8, 6 -násobné, 3 -pólové Exact8, 6 -násobné, 3 -pólové Exact8, sada (základní modul a kabelová koncovka), 6-násobné, 3-pólové Exact8, kabelová koncovka, 6-násobné, 3-pólové Exact8, 6 -násobné, 4 -pólové Exact8, 6 -násobné, 4 -pólové Rozbočovače Exact8, sada (základní modul a kabelová koncovka), 6 -násobné, 4-pólové Exact8, kabelová koncovka, 6-násobné, 4-pólové Exact8, 8 -násobné, 3 -pólové Exact8, 8 -násobné, 3 -pólové Exact8, sada (základní modul a kabelová koncovka), 8 -násobné, 3-pólové Exact8, kabelová koncovka,, 3-pólové Exact8, 8 -násobné, 4 -pólové Exact8, 8 -násobné, 4 -pólové Exact8, sada (základní modul a kabelová koncovka), 8 -násobné, 4-pólové Exact8, kabelová koncovka,, 4-pólové Exact12, 4 -násobné, 4 -pólové Exact12, 4 -násobné, 4 -pólové Exact12, 4 -násobné, 4- pólové Exact12, kabelová koncovka, 4-pólová Exact12, 4 -násobné, 5- pólové Exact12, 4 -násobné, 5- pólové Exact12, 4 -násobné, 5 -pólové Exact12, kabelová koncovka, 5-pólová Exact12, kabelová koncovka, 5-pólová, s pot. oddělením Exact12, kabelová koncovka / 533 Exact12, 4 -násobné, 4 -pólové Exact12, 4 -násobné, 4- pólové Exact12, 4 -násobné, 4- pólové Exact12, kabelová koncovka, 4-pólová Exact12, 4 -násobné, 5 -pólové Exact12, 4 -násobné, 5- pólové Exact12, 4 -násobné, 5 -pólové Exact12, kabelová koncovka, 5-pólová Exact12, kabelová koncovka, 5-pólová, s pot. oddělením

23 Napevno připojené kabely Čísla vedení pro rozbočovače M12 Metall Exact12 Universal Exact12 Safety Popis Provedení PUR / PVC PUR PUR stíněné Úroveň Standard kabelu M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové, stíněné M12 Metall (kov),, 5-pólové, stíněné M12 Metall (kov),, 5-pólové, s pot. oddělením M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové M12 Metall (kov),, 5-pólové, s pot. oddělením Exact12 Universal,, 5-pólové Exact12 Universal, 4-pólové + uzemnění Exact12 Safety,, 5-pólové, bez el. zpětného hlášení Exact12 Safety, kabelová koncovka, 5-pólová Exact12 Safety a0 407 Konektorová přípojka M12 Čísla kabelů pro přípojná vedení M12 Popis Provedení PVC PUR PUR černá PUR vhodné pro roboty Úroveň Volný konec vedení, samice M12, přímá, 8-pólová Volný konec vedení, samice M12 úhlová, 8-pólová Propojovací vedení M12, samec přímý/ samice přímá, 8-pólová Propojovací vedení M12, samec přímý/ samice úhlová, 8-pólová Propojovací vedení M12, samec úhlový/ samice úhlová, 8-pólová Propojovací vedení M12, samec úhlový/ samice přímá, 8-pólová Volný konec vedení, samice M12 přímá, 12-pólová Volný konec vedení, samice M12, úhlová, 12-pólová Propojovací vedení M12, samec přímý/ samice přímá, 12-pólová Propojovací vedení M12, samec přímý, samice úhlová, 12-pólová Propojovací vedení M12, samec úhlový/ samice úhlová,12-pólová Propojovací vedení M12, samec úhlový/ samice přímá, 12-pólová

24 Pasivní rozbočovací boxy - Chytrá řešení společnosti Murrelektronik 08_16_CZ Obj.č Informace uvedené v této brožuře byly zpracovány velmi pečlivě. Odpovědnost za správnost, úplnost a aktuálnost informací je omezena pouze na hrubé chyby. ÔÔ
