Crawford Unidock 612

Transkript

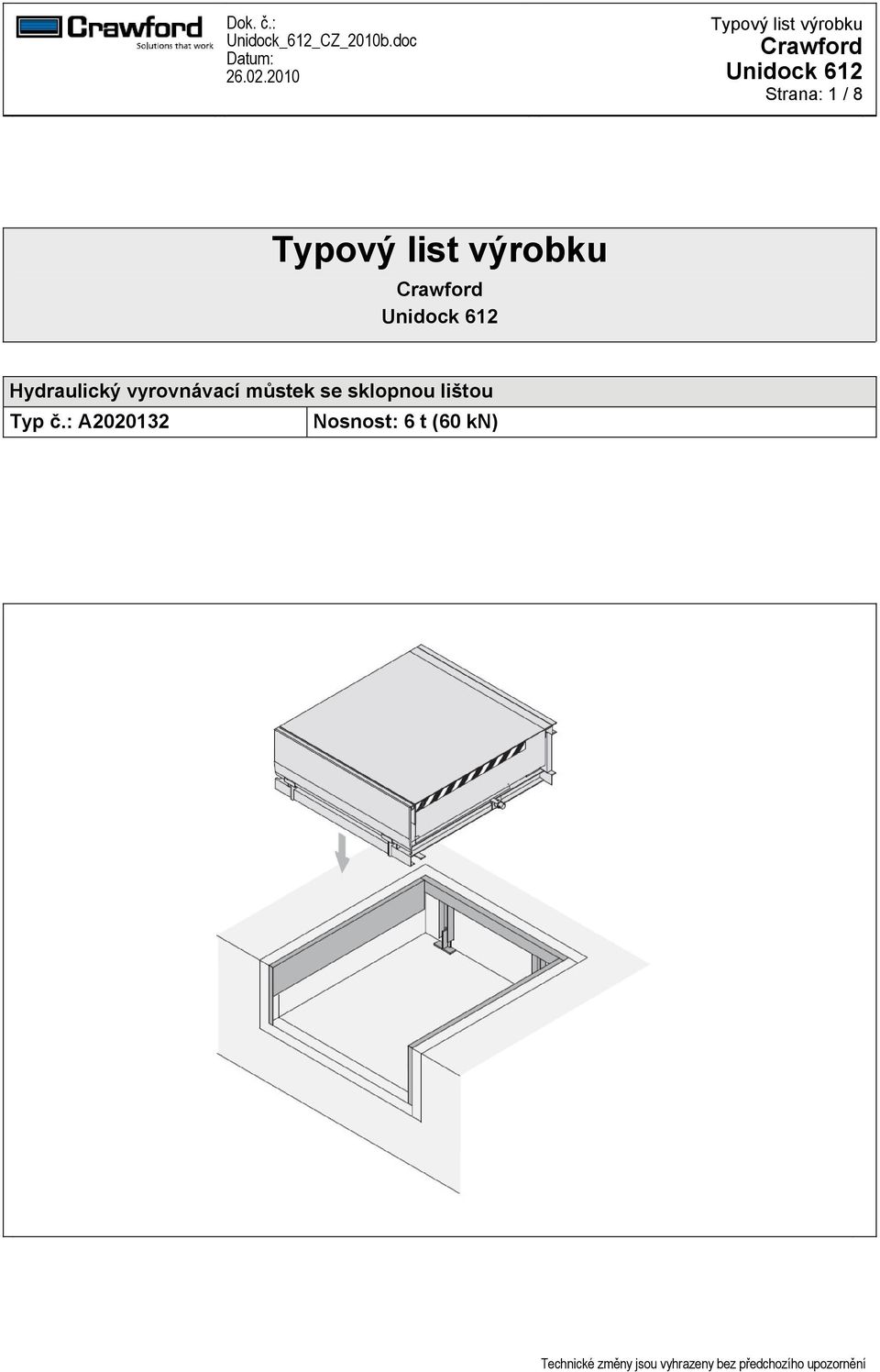

1 Strana: 1 / 8 Hydraulický vyrovnávací můstek se sklopnou lištou Typ č.: A Nosnost: 6 t (60 kn)

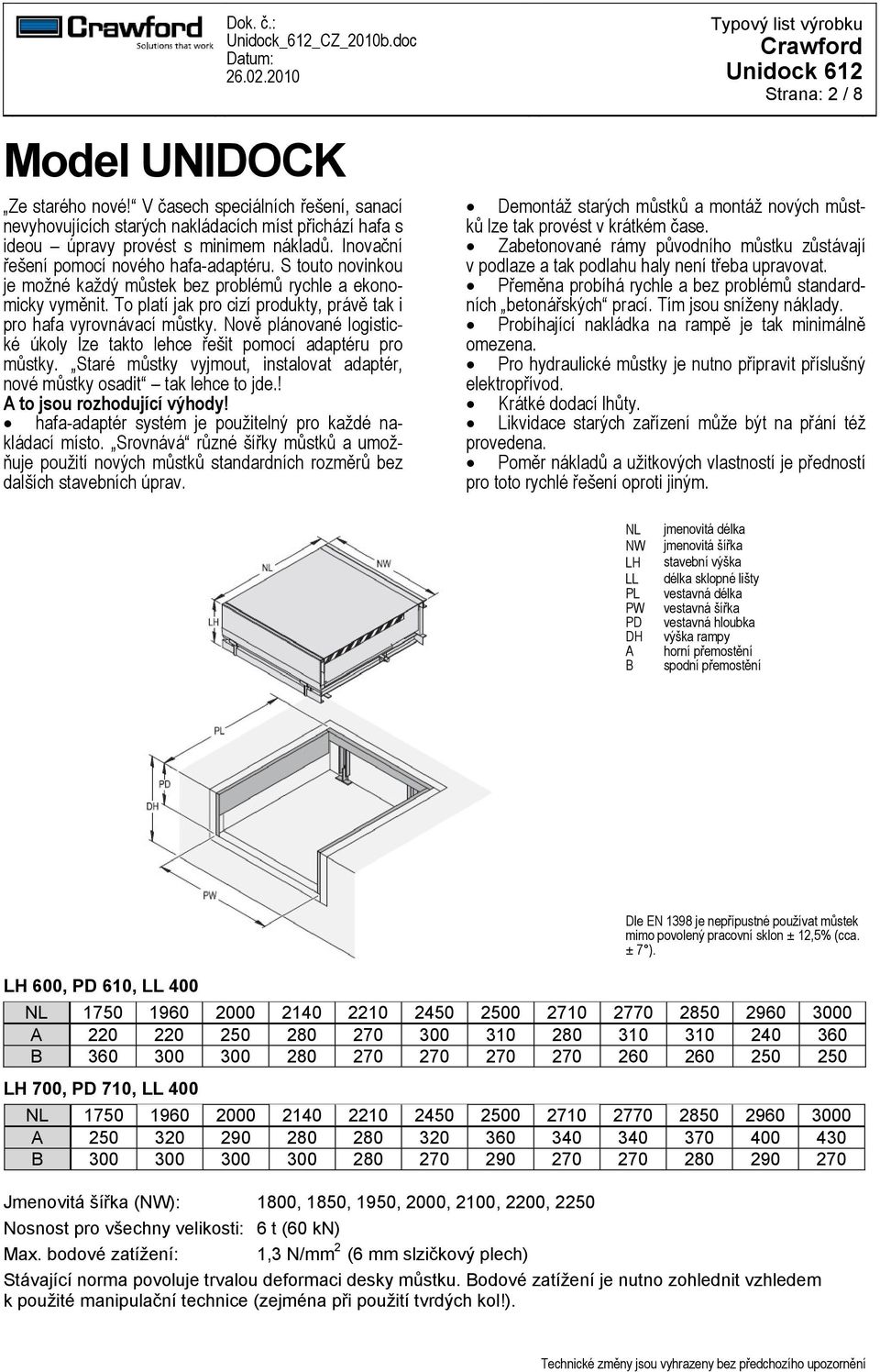

2 Model UNIDOCK Ze starého nové! V časech speciálních řešení, sanací nevyhovujících starých nakládacích míst přichází hafa s ideou úpravy provést s minimem nákladů. Inovační řešení pomocí nového hafaadaptéru. S touto novinkou je možné každý můstek bez problémů rychle a ekonomicky vyměnit. To platí jak pro cizí produkty, právě tak i pro hafa vyrovnávací můstky. Nově plánované logistické úkoly lze takto lehce řešit pomocí adaptéru pro můstky. Staré můstky vyjmout, instalovat adaptér, nové můstky osadit tak lehce to jde.! A to jsou rozhodující výhody! hafaadaptér systém je použitelný pro každé nakládací místo. Srovnává různé šířky můstků a umožňuje použití nových můstků standardních rozměrů bez dalších stavebních úprav. Strana: 2 / 8 Demontáž starých můstků a montáž nových můstků lze tak provést v krátkém čase. Zabetonované rámy původního můstku zůstávají v podlaze a tak podlahu haly není třeba upravovat. Přeměna probíhá rychle a bez problémů standardních betonářských prací. Tím jsou sníženy náklady. Probíhající nakládka na rampě je tak minimálně omezena. Pro hydraulické můstky je nutno připravit příslušný elektropřívod. Krátké dodací lhůty. Likvidace starých zařízení může být na přání též provedena. Poměr nákladů a užitkových vlastností je předností pro toto rychlé řešení oproti jiným. NL NW LH LL PL PW PD DH A B jmenovitá délka jmenovitá šířka stavební výška délka sklopné lišty vestavná délka vestavná šířka vestavná hloubka výška rampy horní přemostění spodní přemostění LH 600, PD 610, LL 400 Dle EN 1398 je nepřípustné používat můstek mimo povolený pracovní sklon ± 12,5% (cca. ± 7 ). NL A B LH 700, PD 710, LL 400 NL A B Jmenovitá šířka (NW): 1800, 1850, 1950, 2000, 2100, 2200, 2250 Nosnost pro všechny velikosti: 6 t (60 kn) Max. bodové zatížení: 1,3 N/mm 2 (6 mm slzičkový plech) Stávající norma povoluje trvalou deformaci desky můstku. Bodové zatížení je nutno zohlednit vzhledem k použité manipulační technice (zejména při použití tvrdých kol!).

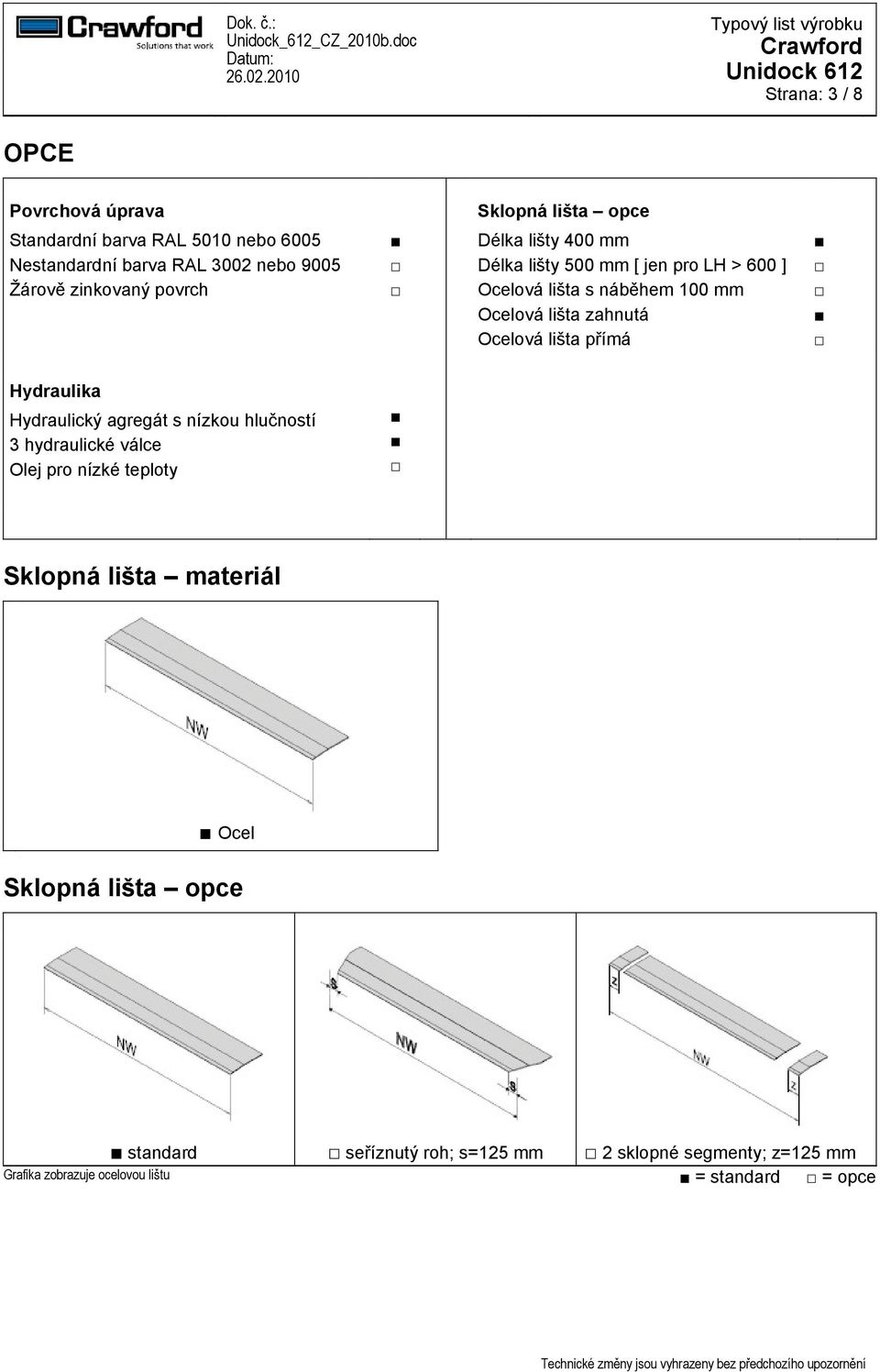

3 Strana: 3 / 8 OPCE Povrchová úprava Sklopná lišta opce Standardní barva RAL 5010 nebo 6005 Nestandardní barva RAL 3002 nebo 9005 Žárově zinkovaný povrch Délka lišty 400 mm Délka lišty 500 mm [ jen pro LH > 600 ] Ocelová lišta s náběhem 100 mm Ocelová lišta zahnutá Ocelová lišta přímá Hydraulika Hydraulický agregát s nízkou hlučností 3 hydraulické válce Olej pro nízké teploty Sklopná lišta materiál Ocel Sklopná lišta opce standard seříznutý roh; s=125 mm 2 sklopné segmenty; z=125 mm Grafika zobrazuje ocelovou lištu = standard = opce

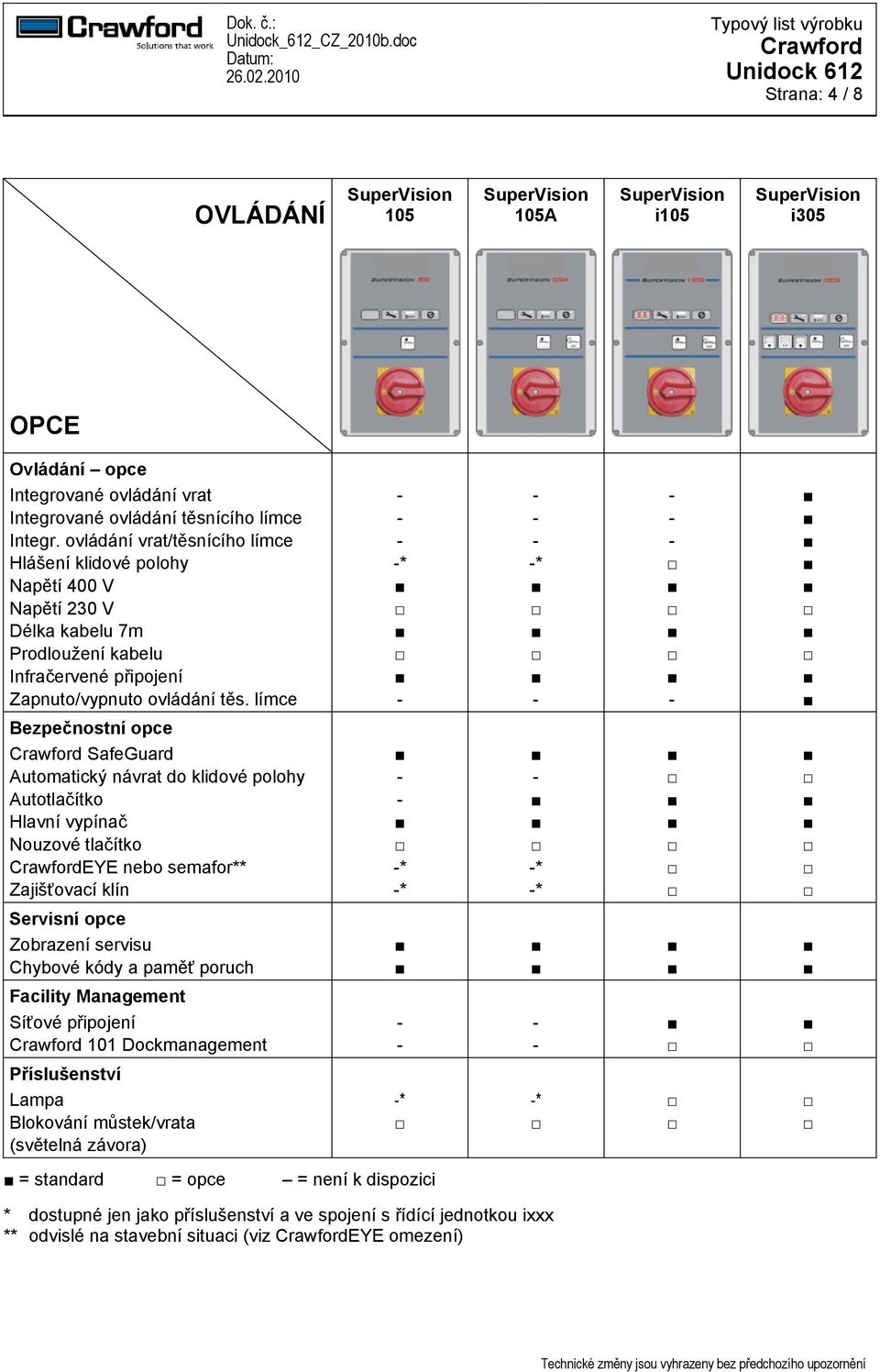

4 Strana: 4 / 8 OVLÁDÁNÍ SuperVision 105 SuperVision 105A SuperVision i105 SuperVision i305 OPCE Ovládání opce Integrované ovládání vrat Integrované ovládání těsnícího límce Integr. ovládání vrat/těsnícího límce Hlášení klidové polohy Napětí 400 V Napětí 230 V Délka kabelu 7m Prodloužení kabelu Infračervené připojení Zapnuto/vypnuto ovládání těs. límce * * Bezpečnostní opce SafeGuard Automatický návrat do klidové polohy Autotlačítko Hlavní vypínač Nouzové tlačítko EYE nebo semafor** Zajišťovací klín * * * * Servisní opce Zobrazení servisu Chybové kódy a paměť poruch Facility Management Síťové připojení 101 Dockmanagement Příslušenství Lampa Blokování můstek/vrata (světelná závora) * * = standard = opce = není k dispozici * dostupné jen jako příslušenství a ve spojení s řídící jednotkou ixxx ** odvislé na stavební situaci (viz EYE omezení)

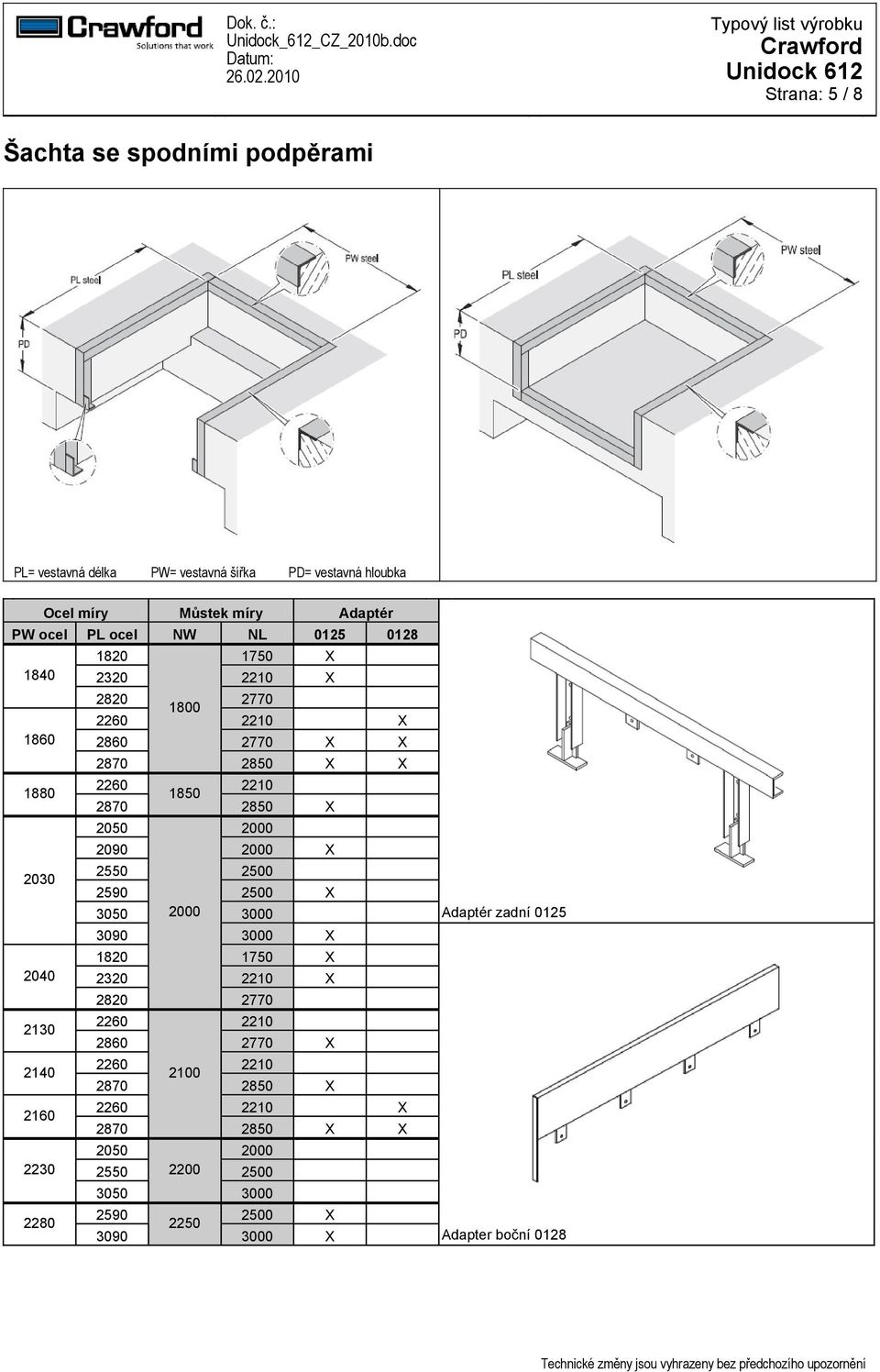

5 Strana: 5 / 8 Šachta se spodními podpěrami PL= vestavná délka PW= vestavná šířka PD= vestavná hloubka Ocel míry Můstek míry Adaptér PW ocel PL ocel NW NL X X X X X X X X X X Adaptér zadní X X X X X X X X X X Adapter boční 0128

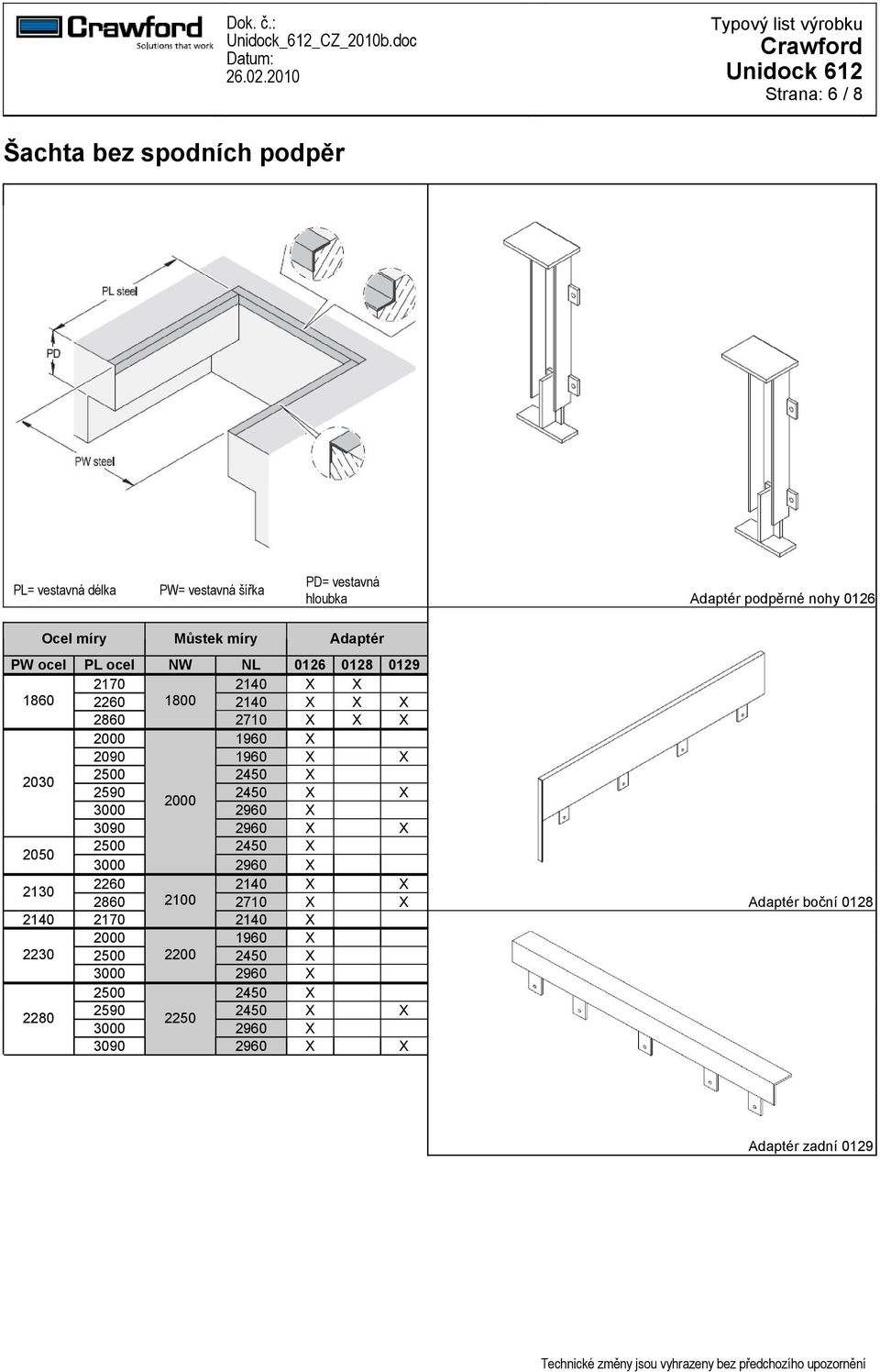

6 Strana: 6 / 8 Šachta bez spodních podpěr PL= vestavná délka PW= vestavná šířka PD= vestavná hloubka Adaptér podpěrné nohy 0126 Ocel míry Můstek míry Adaptér PW ocel PL ocel NW NL X X X X X X X X X X X X X X X X X X X X X X X Adaptér boční X X X X X X X X X X Adaptér zadní 0129

7 Strana: 7 / 8 Stavební připravenost elektro 1 Elektrořízení (dodávka s můstkem) 2 Chránička pro elektrovedení, vnitřní průměr min. 70mm, ohyby 45 (stavebně) 3 Elektrický přívod: 3 / N / PE AC 50 Hz 230/400 V Jištění: 3x 10 A/C Příkon: 0,75 kw 4 Kabel: 7 x 0,75 mm² 5 Přívod: 5 x 1,5 mm² 6 Blokovací spínač vrata/můstek *) *) za příplatek Řídící jednotka elektrořízení

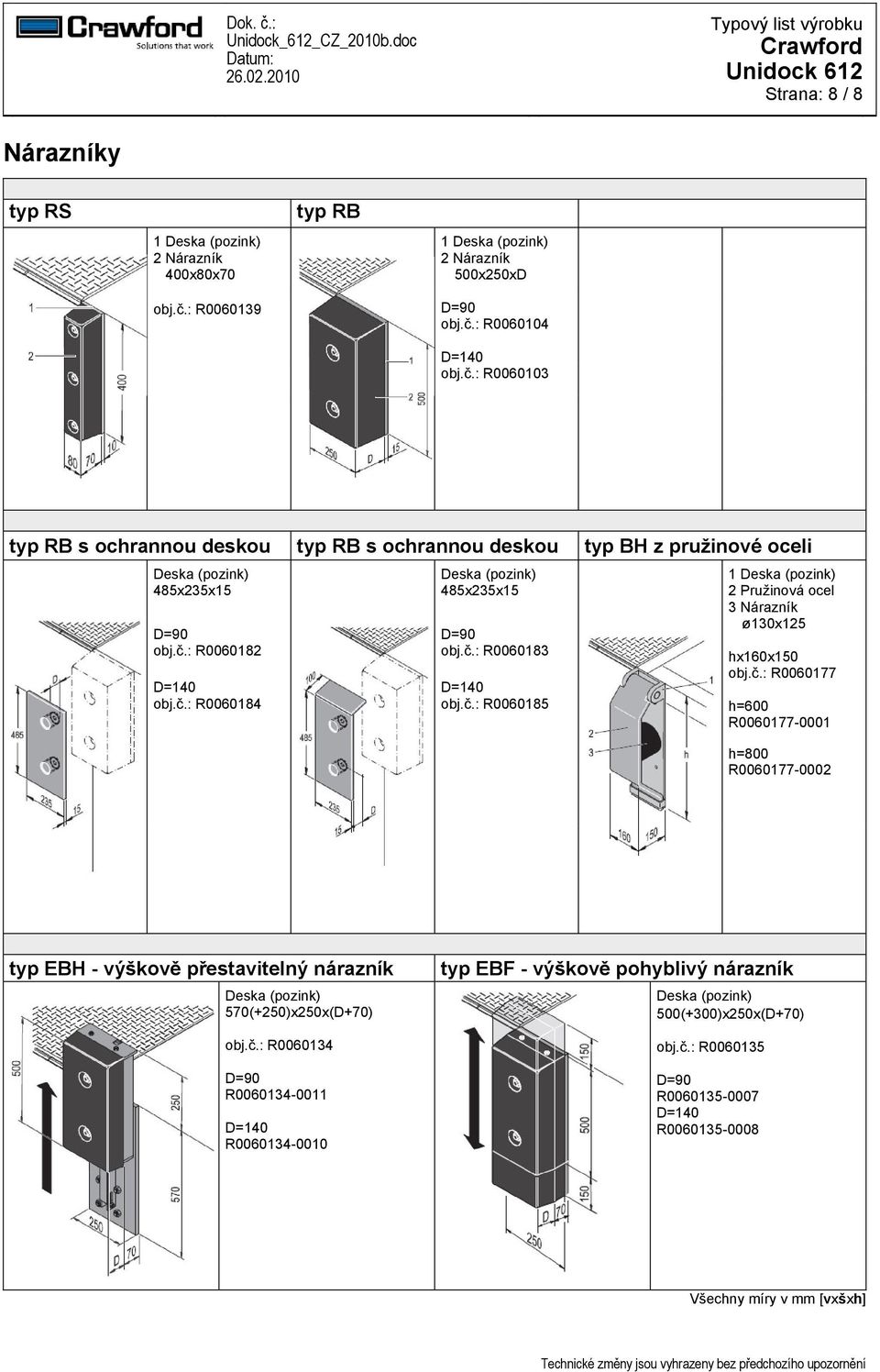

8 Strana: 8 / 8 Nárazníky typ RS 1 Deska (pozink) 2 Nárazník 400x80x70 obj.č.: R typ RB 1 Deska (pozink) 2 Nárazník 500x250xD obj.č.: R obj.č.: R typ RB s ochrannou deskou typ RB s ochrannou deskou typ BH z pružinové oceli Deska (pozink) 485x235x15 obj.č.: R obj.č.: R Deska (pozink) 485x235x15 obj.č.: R obj.č.: R Deska (pozink) 2 Pružinová ocel 3 Nárazník ø130x125 hx160x150 obj.č.: R h=600 R h=800 R typ EBH výškově přestavitelný nárazník Deska (pozink) 570(+250)x250x(D+70) obj.č.: R R R typ EBF výškově pohyblivý nárazník Deska (pozink) 500(+300)x250x(D+70) obj.č.: R R R Všechny míry v mm [vxšxh]
