1 C9800 UŽIVATELSKÁ PŘÍRUČKA C9800 MFP/C9800 GA MFP C9000

2 PŘEDMLUVA Vynaložili jsme maximální úsilí, aby informace v tomto dokumentu byly kompletní, přesné a platné. Společnost OKI Printing Solutions nemá žádnou zodpovědnost za následky chyb, které jsou mimo její kontrolu. Společnost OKI Printing Solutions také nemůže zaručit, že změny v programovém vybavení a na zařízeních jiných výrobců, na které odkazuje tato příručka, neovlivní použitelnost podávané informace. Odkaz na programové vybavení vytvořené jinými společnostmi společnost OKI Printing Solutions k ničemu nezavazuje. I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, ať přímou tak nepřímo vyjádřenou, ohledně přesnosti a kompletnosti zde obsažených informací. Nejnovější ovladače a příručky jsou k dispozici na webové stránce společnosti Oki: Copyright 2005 OKI Printing Solutions Oki, OKI Printing Solutions a Microline jsou registrované ochranné známky společnosti Oki Electric Industry Company, Ltd. Energy Star je ochranná známka agentury United States Enviromental Protection Agency. Microsoft, MS-DOS a Windows jsou registrované ochranné známky společnosti Microsoft Corporation. Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky příslušných vlastníků. Výrobce jako účastník programu Energy Star zaručuje, že tento výrobek splňuje směrnice Energy Star pro energetickou účinnost. Tento výrobek splňuje podmínky Council Directive 89/336/EEC (EMC), 73/23/EEC (LVD) a 1999/5/EC (R&TTE) spolu s použitelnými změnami, pro sjednocování zákonů členských zemí (CE) vztahujících se k elektromagnetické kompatibilitě elektronických a telekomunikačních zařízení. Uživatelská příručka tiskárny C9800 MFP > 2

3 POZNÁMKY, UPOZORNĚNÍ A VAROVÁNÍ POZNÁMKA Poznámka poskytuje další informace, které doplňují hlavní text. UPOZORNĚNÍ! Upozornění poskytuje dodatečné informace, jejichž ignorování může vést k chybnému fungování nebo poškození zařízení. VAROVÁNÍ! Varování poskytuje dodatečné informace, jejichž ignorováním uživatel riskuje zranění. BEZPEČNOSTNÍ VAROVÁNÍ Tento produkt byl pečlivě navržen tak, aby celá léta poskytoval bezpečný a spolehlivý výkon. Stejně však jako u všech elektrických zařízení, je i u tohoto produktu zapotřebí přijmout několik základních preventivních opatření, abyste se vyhnuli zranění nebo poškození. Nezačínejte pracovat s tiskárnou, dokud si nepřečtete a nepochopíte bezpečnostní varování na následujících stranách. Uživatelská příručka tiskárny C9800 MFP > 3

4 VAROVÁNÍ! Všechna varování a pokyny na štítcích umístěných na zařízení je třeba si prostudovat, pochopit a dodržovat. Veškerou dokumentaci včetně této je třeba pečlivě prostudovat a uchovat pro další použití. Tento produkt je pravděpodobně těžký. Zkontrolujte hmotnost tohoto produktu a přijměte všechna nezbytná preventivní opatření, abyste zabránili možnému zranění osob. Podložka, na níž bude toto zařízení umístěno, musí být rovná a dostatečně pevná aby při uvedené hmotnosti nehrozilo nebezpečí zranění. Aby se předešlo přehřátí a nebezpečí požáru, je třeba všude v okolí tohoto zařízení zajistit odpovídající ventilaci. Uživatelská příručka tiskárny C9800 MFP > 4

5 VAROVÁNÍ! Aby se předešlo riziku přehřátí, umístěte toto zařízení mimo dosah slunečního záření a v dostatečné vzdálenosti od přímých zdrojů tepla jako jsou radiátory topení. Tento produkt vyžaduje zdroj střídavého napětí s parametry: V, 50/60 Hz. Všechny podrobnosti o napájení naleznete na štítku napájení na produktu. Před připojením zdroje napájení k produktu zkontrolujte, zda používáte vhodný zdroj napájení. Pokud máte pochybnosti, obraťte se na prodejce nebo kontaktujte místního poskytovatele elektrické energie. Před zapojením napájecího kabelu musí být produkt i hlavní vypínač v poloze OFF (Vypnuto). Bezpečnostní ochrana instalovaná v tomto výrobku vyžaduje napájení s ochranným vodičem, bez něj nebude výrobek fungovat. Nesnažte se tuto ochranu obejít, hrozí nebezpečí požáru a úrazu elektrickým proudem. Uživatelská příručka tiskárny C9800 MFP > 5

6 VAROVÁNÍ! Dovolené proudové zatížení elektrické zásuvky a případně prodlužovacího kabelu, pokud ho používáte, nesmí být nižší než hodnota proudu, uvedená na zařízení na štítku s hodnotami pro napájení. Jinak hrozí nebezpečí požáru a úrazu elektrickým proudem. Pokud je společně s tímto produktem dodáván příslušný napájecí kabel, potom k připojení k zásuvce hlavního přívodu elektrické energie nepoužívejte ŽÁDNÝ další napájecí nebo prodlužovací kabel. Napájecí kabel veďte tak, aby nemohl být poškozen a aby nehrozilo nebezpečí klopýtnutí. Při jakémkoli poškození napájecí kabel ihned vyměňte, abyste předešli riziku úrazu elektrickým proudem. Síťový kabel nestáčejte, nesvírejte ani nezaplétejte. Mohli byste způsobit jeho přehřátí s následkem požáru nebo poranění elektrickým proudem. Elektrická zásuvka, do níž je zapojen napájecí kabel, musí být vždy volně přístupná. Zástrčku napájecího kabelu nepřipojujte ani neodpojujte mokrou rukou, protože byste se mohli poranit elektrickým proudem. Uživatelská příručka tiskárny C9800 MFP > 6

7 VAROVÁNÍ! Při připojování napájecího kabelu do elektrické zásuvky nebo odpojování ze zásuvky vždy držte kabel za zástrčku. Pokud budete při odpojování za kabel tahat, můžete způsobit prasknutí kabelu s následkem požáru nebo poranění elektrickým proudem. Používejte pouze napájecí kabely, které jsou dodávány společně s výrobkem. Použití napájecích kabelů, které nejsou určeny pro tento výrobek, může mít za následek vznik požáru nebo poranění obsluhy elektrickým proudem. Napájecí kabely, které jsou dodávány s tímto výrobkem, nepoužívejte pro žádné jiné elektrické zařízení. Vyhnete se tím riziku požáru a poranění elektrickým proudem. Napájecí kabel a jakékoliv jiné kabely zapojujte jen tak, jak je uvedeno v Uživatelské příručce, jinak hrozí nebezpečí požáru. Při provozu tohoto produktu musí být volné části oděvu a vlasy v bezpečné vzdálenosti od jeho pohyblivých částí, jinak hrozí riziko úrazu. Před otevřením jakéhokoliv krytu se doporučuje tento produkt vypnout. Je-li kryt tohoto produktu otevřen, nedotýkejte se zapékací jednotky, ani tiskové hlavy, hrozí popálení. Předtím, než se jich budete dotýkat, nechejte tyto součásti vychladnout. Uživatelská příručka tiskárny C9800 MFP > 7

8 VAROVÁNÍ! Pokud zjistíte, že je produkt neobvykle horký, kouří se z něj, vydává neobvyklý pach nebo nadměrný hluk, hrozí nebezpečí požáru. Odpojte přívod napájení a spojte se s dodavatelem tiskárny. Pokud došlo k pádu nebo poškození produktu, hrozí nebezpečí úrazu elektrickým proudem, požáru a/nebo zranění. Odpojte přívod napájení a spojte se s dodavatelem tiskárny. Pokud do produktu natekla jakákoli kapalina, například voda, hrozí nebezpečí požáru. Odpojte přívod napájení a spojte se s dodavatelem tiskárny. Neumisťujte na produkt nádoby s kapalinami, hrozí nebezpečí úrazu elektrickým proudem, požáru a/nebo zranění. Pokud do produktu vnikne jakékoli cizí těleso, hrozí nebezpečí úrazu elektrickým proudem, požáru a/nebo zranění. Před vyjmutím cizího tělesa odpojte napájecí kabel. Do ventilačních otvorů produktu nezasunujte žádné cizí předměty a nepoužívejte tiskárnu s otevřenými nebo odstraněnými kryty, neboť hrozí nebezpečí úrazu elektrickým proudem, požáru a/nebo zranění. Uživatelská příručka tiskárny C9800 MFP > 8

9 VAROVÁNÍ! V blízkosti produktu nepoužívejte rozprašovače vysoce hořlavých látek. V produktu jsou horké díly, které by mohly způsobit požár. Před čištěním produkt vypněte, abyste předešli zranění. K čištění používejte navlhčený hadřík. Nepoužívejte žádné tekuté čistící prostředky ani rozprašovače. Neprovádějte s produktem žádné činnosti, které nejsou popsány v uživatelské příručce. Mohlo by to vést k úrazu elektrickým proudem, požáru nebo zranění. Pokud je v produktu vložena baterie, nedotýkejte se jí. Pokud je baterie vyměněna za nesprávný typ, hrozí nebezpečí výbuchu. Po celou dobu životnosti produktu by nemělo být nutné baterii měnit. Po nainstalování přídavné paměti, pevného disku nebo kterékoliv jiné vnitřní součásti je nutné všechny odstraněné kryty a otevřená dvířka uzavřít, vrátit na místo a zabezpečit, aby se zabránilo nebezpečí vzniku požáru a elektrického šoku. Uživatelská příručka tiskárny C9800 MFP > 9

10 VAROVÁNÍ! Při umisťování skeneru, dokončovacích a jiných modulů pohybujte s těmito moduly opatrně, abyste zabránili nebezpečí zachycení nebo poranění osob. Pokud je produkt umístěn na skříni nebo na velkokapacitním vstupním zásobníku, po umístění do konečné pozice zkontrolujte, zda bylo použito blokování koleček, abyste předešli nebezpečí posunutí nebo zranění. S práškovým tonerem zacházejte opatrně. Dojde-li k jeho požití, vyvolejte u postižené osoby zvracení a okamžitě vyhledejte lékařskou pomoc. Nikdy se nepokoušejte vyvolat zvracení u osob v bezvědomí. S práškovým tonerem zacházejte opatrně. Je-li vdechnut, dopravte postiženého na čerstvý vzduch. Okamžitě vyhledejte lékařskou pomoc. S práškovým tonerem zacházejte opatrně. Dostane-li se do očí, vyplachujte je velkým množstvím vody po dobu nejméně 15 minut tak, aby oči zůstaly otevřené. Okamžitě vyhledejte lékařskou pomoc. S práškovým tonerem zacházejte opatrně. Pokud se vysype, omyjte potřísněná místa vodou a mýdlem. Snížíte tak možnost znečištění kůže nebo oděvu. Uživatelská příručka tiskárny C9800 MFP > 10

11 VAROVÁNÍ! Nevhazujte použité tonerové kazety ani obrazové válce do ohně, mohlo by dojít k výbuchu prachu a k popálení. Tento produkt byl navržen k provozu při následujících provozních podmínkách prostředí: Teplota: 10 až 32 C Vlhkost: relativní vlhkost 20 % až 80 % Maximální úroveň hluku vytvářená tímto produktem je 70 db(a) podle normy EN ISO Dovozce do EU: OKI Europe Ltd (Trading as OKI Printing Solutions), Central House, Balfour Road, Hounslow, Middlesex, TW3 1HY United Kingdom. V případě dotazů ohledně prodeje, podpory nebo všeobecných dotazů se obraťte na místního prodejce. Uživatelská příručka tiskárny C9800 MFP > 11

12 OBSAH Předmluva Poznámky, upozornění a varování Bezpečnostní varování Úvod Funkce O této příručce Přehled víceúčelového zařízení Jednotky systému Otevírání a zavírání horního krytu tiskárny Hlavní díly tiskárny Software dodávaný s tiskárnou Tiskárna Jednotka skeneru Ovládací panely Ovládací panel tiskárny Tlačítka a indikátory Zprávy na displeji Zprávy na displeji Používání nabídek Ovládací panel skeneru Začínáme Vypínání a zapínání tiskárny Kontrola aktuálního nastavení Rozhraní a připojení Použití disku CD s ovladači Tisk Provozní informace o jednotce skeneru Řízení přístupu Přihlášení Odhlášení Sledování stavu Používání nástroje Help (Nápověda) Předcházení stavům nekompatibility Kopírování Karta Basic Settings (Základní nastavení) Karta Details (Podrobnosti) Karta Image Quality (Kvalita obrazu) Karta Finishing (Dokončení) Uživatelská příručka tiskárny C9800 MFP > 12

13 Skenování Režim odesílání em Režim odeslání do sítě skenování na server FTP Režim vzdáleného skenování Režim odeslání do poštovní schránky Spotřební materiál a Údržba jednotka tiskárny Kontrola spotřeby a životnosti materiálu a výměnných dílů Indikace nutnosti výměny Informace o objednávání spotřebního materiálu Informace o objednávání výměnných dílů Výměna spotřebního materiálu a výměnných dílů Čištění hlav s diodami LED Čištění válečků v podavači papíru Čištění pouzdra jednotky tiskárny Vyprázdnění nádoby na odpad po děrování Údržba - jednotka skeneru Čištění automatického podavače Čištění dotykového displeje Čištění desky dokumentu Výměna zasouvacího modulu vodicí podložky Volitelné příslušenství Informace o objednávání příslušenství Instalace příslušenství Odstraňování potíží Obecné informace Práce v síti Uvíznutí papíru Uvíznutí papíru - jednotka tiskárny Uvíznutí papíru duplexní jednotka Uvíznutí papíru dokončovací jednotka (volitelné příslušenství) Jak předcházet uvíznutí papíru v jednotce tiskárny Řešení neuspokojivých výsledků tisku Uvíznutí papíru - automatický podavač Řešení neuspokojivých výsledků kopírování Uvíznutí svorky dokončovací jednotka (volitelné příslušenství) Technické Údaje Tiskárna Jednotka skeneru Dodatek A Zprávy na displeji (tiskárna) Uživatelská příručka tiskárny C9800 MFP > 13

14 Dodatek B Systém nabídek (jednotka tiskárny) Configuration (Konfigurace) Print Pages (Tisk stránek) Print Secure Job (Tisk zabezpečených úloh) Menus (Nabídky) Dodatek C Stav jednotky skeneru Dodatek D Informace o podporovaných médiích Umístění vstupu Umístění výstupu jednotky tiskárny Umístění výstupu dokončovací jednotky Dodatek E Automatické zjištění formátu papíru Deska skeneru (skleněná) Automatický podavač dokumentů Dodatek F Podrobné nastavení jednotky skeneru Nastavení adresářů Nastavení poštovních schránek Nastavení parametrů zařízení Nastavení parametrů pro kopírování Nastavení vlastností skenování Nastavení správce Generování sestav Čtení počítadla jednotky skeneru Dokončení nastavení Dodatek G Odstraňování potíží (při práci v síti) Nelze odeslat Na serveru LDAP nelze vyhledávat Dodatek H Nastavení dotykového displeje Rejstřík Oki informace o kontaktování společnosti Oki Uživatelská příručka tiskárny C9800 MFP > 14

15 ÚVOD Gratulujeme k zakoupení OKI Printing Solutions víceúčelového zařízení (MFP), které lze použít k těmto účelům: > lokální tisk, > tisk v síti, > kopírování, > skenování v síti. V této příručce jsou popsané následující modely víceúčelových zařízení: > C9800 MFP > C9800 GA MFP kde označení GA znamená funkci Graphic Arts. FUNKCE > Integrované víceúčelové řešení, které šetří prostor, > ovládací panely se snadným ovládáním, > vysokorychlostní tisk, kopírování a skenování, > software EFI Fiery, který řídí tisk a spravuje úlohy, > možnost Graphics Arts s úplnou sadou nástrojů EFI včetně podpory možností Spot-On a Hot Folder (pouzec9800 GA MFP), > Zeptejte se Oki - nová funkce, která umožňuje uživatelům přejít z obrazovky ovladače tiskárny přímo na vyhrazený web specifický pro právě používaný model tiskárny. (Funkce není popsána v této příručce.) Zde najdete veškeré dostupné rady, technickou pomoc a podporu, které jsou třeba k dosažení nejlepších možných výsledků se systémem OKI Printing Solutions. Dále je k dispozici toto volitelné příslušenství: > Dokončovací modul pro sešívání a vázání tiskových výstupů > Děrovací jednotka (rozšiřuje funkčnost dokončovací jednotky). > Sada EFI Color Profiler Kit Uživatelská příručka tiskárny C9800 MFP > 15

16 O TÉTO PŘÍRUČCE POZNÁMKA Obrázky v této příručce mohou zobrazovat volitelné funkce, které nejsou ve Vašem produktu nainstalovány. Mohou na nich také chybět detaily, které nejsou pro popis příslušné funkce zásadně nutné. > Tato Uživatelská příručka je Vaší hlavní uživatelskou příručkou. Její nejnovější verzi naleznete na webu (viz strana 2). Ostatní příručky na disku CD obsahují specifické informace o dodaném softwaru a řadiči EFI Fiery zabudovaném v produktu. Tato příručka slouží k seznámení s víceúčelovým zařízením a pomáhá naučit se co nejlépe využívat jeho rozmanité funkce. Obsahuje také pokyny pro řešení problémů a údržbu, jejichž cílem je zajistit, aby tiskárna pracovala co nejlépe. Dále poskytuje i informace pro doplnění volitelného příslušenství podle vyvíjejících se požadavků uživatele. Tento elektronický dokument je uložen na disku CD3. > Příručka pro ovládání tisku pro uživatele systémů Windows a Mac: Pomáhá uživateli efektivně pracovat s tiskovou jednotkou a s tiskem v síti. Tento elektronický dokument je uložen na disku CD3. > Konfigurační příručka: Poskytuje informace pro konfiguraci tiskárny a konfiguraci sítě. Tento elektronický dokument je uložen na disku CD3. > Sada dokumentace produktu EFI Fiery Tyto elektronické dokumenty jsou uloženy na disku CD2. > Instalační příručky: Dodávají se se spotřebním materiálem a s volitelným příslušenstvím a popisují, jak je instalovat. Tyto tištěné dokumenty jsou přibaleny ke spotřebnímu materiálu a k volitelnému příslušenství. > Nápověda: Informace přístupné online pomocí ovládacích panelů, ovladače tiskárny a softwaru nástrojů. Uživatelská příručka tiskárny C9800 MFP > 16

17 POUŽITÍ ONLINE Tato příručka je sestavena tak, aby ji bylo možno číst na obrazovce pomocí aplikace Adobe Acrobat Reader. Používejte nástroje pro navigaci a zobrazení, poskytované aplikací Acrobat. Požadovanou informaci můžete vyhledat dvěma způsoby: > Najděte téma, které Vás zajímá, v seznamu záložek na levé straně obrazovky. Klepnutím na toto téma na ně přejdete. (Pokud nejsou záložky k dispozici, použijte Obsah na straně 12.) > Přejděte do rejstříku tak, že v seznamu záložek klepnete na Rejstřík. (Pokud nejsou záložky k dispozici, použijte Obsah na straně 12.) Termín, který Vás zajímá, najděte v abecedně seřazeném rejstříku. Klepnutím na číslo stránky u tohoto termínu přejdete na stránku, která termín obsahuje. Uživatelská příručka tiskárny C9800 MFP > 17

18 TISK STRÁNEK Celou příručku nebo její jednotlivé stránky či části lze vytisknout. K vytištění použijte následující postup: 1. Z nabídky [Soubor] vyberte příkaz [Tisknout] (nebo stiskněte klávesy Ctrl + P). 2. Vyberte stránky, které chcete vytisknout: (a) (b) [Všechny], (1), chcete-li vytisknout celou příručku. [Aktuální stránka], (2), chcete-li vytisknout jen stránku, která je právě zobrazena (c) [Stránky od] a [do], (3), chcete-li tisknout oblast stránek, kterou zadáte pomocí čísla první a poslední stránky. 3. Klepněte na tlačítko [OK]. Uživatelská příručka tiskárny C9800 MFP > 18

19 PŘEHLED VÍCEÚČELOVÉHO ZAŘÍZENÍ JEDNOTKY SYSTÉMU Tiskárna (s velkokapacitním vstupním zásobníkem) 2. Stojan skeneru 3. Jednotka skeneru 4. Dokončovací modul (volitelné příslušenství) Uživatelská příručka tiskárny C9800 MFP > 19

20 OTEVÍRÁNÍ A ZAVÍRÁNÍ HORNÍHO KRYTU TISKÁRNY 1. Uvolněte stojan skeneru páčkou (1) a potom vysuňte skener do krajní polohy. Zkontrolujte, že stojan zapadl na místo Chcete-li otevřít horní kryt, stlačte držadlo krytu (1), aby se uvolnila západka, a zdvihněte kryt. 1 UPOZORNĚNÍ! Úplně otevřete horní kryt a zkontrolujte, zda je tu dostatek místa. Zabráníte tak neúmyslnému poškození tiskárny. Uživatelská příručka tiskárny C9800 MFP > 20

21 3. Chcete-li kryt zavřít, opatrně na něj tlačte (1), dokud se nezastaví v polovině dráhy. Teprve pak zatlačte na kryt silněji (2) a zavřete ho úplně. Zkontrolujte, zda je kryt bezpečně uzavřen. 4. Uvolněte stojan skeneru páčkou (1) a potom posuňte skener do nejnižší polohy. Zkontrolujte, že stojan zapadl na místo. Uživatelská příručka tiskárny C9800 MFP > 21

22 HLAVNÍ DÍLY TISKÁRNY TISKÁRNA Hlavní díly tiskárny jsou znázorněny na následujících obrázcích. 1. Rameno na přidržování papíru 2. Vrchní kryt (výstupní zásobník pro odkládání lícem dolů) 3. Víceúčelový vstupní zásobník 4. Postranní kryt vstupního zásobníku 1 5. Štítek označující formát papíru 6. Indikátor množství papíru 7. Vstupní zásobník 1 (zásobník papíru) 8. Ovládací panel 9. Držadlo horního krytu Uživatelská příručka tiskárny C9800 MFP > 22

23 10. Výstupní zásobník pro odkládání lícem dolů 11. Hlavní vypínač 12. Výstupní zásobník pro odkládání lícem nahoru 13. Duplexní jednotka Uživatelská příručka tiskárny C9800 MFP > 23

24 14. Jednotka rozhraní 15. Konektor síťového rozhraní 16. Konektor paralelního rozhraní 17. Konektor rozhraní USB POZNÁMKA Tři konektory pod číslem 17a slouží k propojení tiskárny a skeneru. 18. Konektor pro napájecí kabel 19. Ventilační otvory a Uživatelská příručka tiskárny C9800 MFP > 24

25 20. Kazeta obrazového válce a kazeta toneru (azurová barva) 21. Kazeta obrazového válce a kazeta toneru (purpurová barva) 22. Kazeta obrazového válce a kazeta toneru (žlutá barva) 23. Kazeta obrazového válce a kazeta toneru (černá barva) 24. Kazeta toneru 25. Kazeta obrazového válce 26. Zapékací jednotka 27. Hlavy s diodami LED Uživatelská příručka tiskárny C9800 MFP > 25

26 28. Pásový unašeč 29. Držadlo košíku s válci 30. Košík s válci Uživatelská příručka tiskárny C9800 MFP > 26

27 31. Velkokapacitní vstupní podavač (3 zásobníky) 31 Uživatelská příručka tiskárny C9800 MFP > 27

28 JEDNOTKA SKENERU Hlavní díly tiskárny jsou znázorněny na následujících obrázcích. Pohled zepředu Přední kryt automatického podavače dokumentů (APD) 2. Zásobník papíru APD 3. Podpěra papíru APD 4. Kryt dokumentu 5. Ovládací panel 6. Dotykový displej Uživatelská příručka tiskárny C9800 MFP > 28

29 Pohled zezadu Zásobník papíru APD, pro vícestránkové dokumenty 2. kabel APD, pro připojení APD k hlavní jednotce 3. Port displeje, pro připojení k tiskárně 4. Řídicí port, pro připojení k tiskárně 5. Port APD, pro připojení kabelu APD 6. Datový port, pro připojení k tiskárně 7. Konektor pro napájecí kabel, pro připojení ke zdroji napájení 8. Vypínač, pro zapnutí a vypnutí skeneru SOFTWARE DODÁVANÝ S TISKÁRNOU Disky CD: > CD1 Drivers and Utilities (Ovladače a nástroje) Tento disk CD obsahuje ovladače a nástroje pro běžného uživatele. > CD2 Network, EFI and Administrator Utilities (Síťové nástroje, software EFI a nástroje pro administrátora) Tento disk CD obsahuje software určený pro správce systému. Uživatelská příručka tiskárny C9800 MFP > 29

30 TISKÁRNA > CD3 User s Guides (Příručky uživatele) Tento disk CD obsahuje elektronickou dokumentaci pro každodenní použití víceúčelového zařízení (například Uživatelskou příručku a Příručku pro ovládání tisku). DOPORUČENÉ TYPY PAPÍRU V tiskárně lze použít široké spektrum tiskových médií, do kterého patří papíry různých velikostí a gramáží, fólie a obálky. Tato část poskytuje obecné rady ohledně výběru média a vysvětluje, jak každý typ média používat. Nejlepšího výkonu tiskárny dosáhnete při používání standardního papíru o gramáži 75 až 90 g/m 2, který je určen pro kopírky a laserové tiskárny. Vhodné typy: > papír Ajro Wiggins Colour Solutions 90 g/m 2, > papír Colour Copy od firmy Neusiedler. Použití papíru s výrazným reliéfem nebo hrubého papíru s texturou se nedoporučuje. Předtištěné formuláře se používat mohou, ale inkoust se při vystavení vysoké zapékací teplotě během tiskového procesu nesmí rozmazávat. Obálky nesmí být zkroucené, vlnité nebo jinak zdeformované. Jejich chlopeň musí mít obdélníkový tvar a musí být opatřena lepidlem, které zůstává neporušené i při vystavení tlaku válce a vysoké zapékací teplotě (používané v tomto typu tiskárny). Obálky s okénky nejsou vhodné. Fólie musí být výhradně typu, který je určen pro použití v kopírkách a laserových tiskárnách. Nepoužívejte zejména kancelářské fólie určené pro ruční popisování fixem. Tyto fólie se v zapékací jednotce roztaví a způsobí poškození tiskárny. Rovněž štítky musí být určeny pro použití v kopírkách a laserových tiskárnách. Fólie, na kterou jsou štítky nalepeny, musí být štítky zcela pokryta. Štítky jiného typu mohou tiskárnu poškodit, protože se při tiskovém procesu mohou odlepovat. Vhodné typy: > štítky Avery White Laser Label typu 7162, 7664, 7666 (formát A4) nebo 5161 (formát Letter), > štítky řady Kokuyo A693X (formát A4) nebo A650 (formát B5). Uživatelská příručka tiskárny C9800 MFP > 30

31 INFORMACE O VSTUPU A VÝSTUPU PAPÍRU Následující tabulka uvádí vztah mezi parametry papíru a vstupními zásobníky (vstupní zásobník 1 až zásobník 4 (číslováno shora) a víceúčelový zásobník) a výstupními oblastmi (výstupní zásobník pro odkládání lícem dolů a výstupní zásobník pro odkládání lícem nahoru). TYP FORMÁT HMOTNOST VSTUP/VÝSTUP Běžný papír Postcard (Pohlednice) Obálky A3, A3 Nobi, A3 Wide, A4, A5, A6, B4, B5, Letter, Legal 13, Legal 13.5, Legal 14, Executive, Tabloid, Tabloid Extra Uživatelský Šířka: mm Délka: ,2 mm Uživatelský Šířka: 79,2 328 mm Délka: ,2 mm Plakáty Šířka: šířka A4 Délka: 457,2 až 1200 mm Rejstříková karta: 76.2 x 127 mm g/m Libovolný vstupní zásobník Libovolný výstupní zásobník g/m2 Libovolný vstupní zásobník Výstupní zásobník pro odkládání lícem nahoru g/m MP Tray (Víceúčelový vstupní zásobník) Výstupní zásobník pro odkládání lícem nahoru Doporučeno MP Tray (Víceúčelový 128 g/m 2 vstupní zásobník) Výstupní zásobník pro odkládání lícem nahoru g/m MP Tray (Víceúčelový vstupní zásobník) Výstupní zásobník pro odkládání lícem nahoru Vstupní zásobník 1 nebo víceúčelový vstupní zásobník Výstupní zásobník pro odkládání lícem nahoru 120 x 235 mm 90 x 205 mm 235 x 120 mm 235 x 105 mm 240 x 332 mm 216 x 277 mm 119 x 197 mm 210 x 297 mm 324 x 229 mm 229 x 162 mm 220 x 110 mm 225,4 x 98,4 mm 241,3 x 104,8 mm 190,5 x 98,4 mm 2 85 g/m MP Tray (Víceúčelový vstupní zásobník) Výstupní zásobník pro odkládání lícem nahoru Z papíru 90 g/m 2 Uživatelská příručka tiskárny C9800 MFP > 31

32 TYP FORMÁT HMOTNOST VSTUP/VÝSTUP Štítky A4, Letter, B5 0,1-0,2 mm MP Tray (Víceúčelový vstupní zásobník) Výstupní zásobník pro odkládání lícem nahoru Fólie Lesklý papír A4, Letter 0,1-0,11 mm Vstupní zásobník 1 nebo víceúčelový vstupní zásobník Výstupní zásobník pro odkládání lícem nahoru VSTUPNÍ A VÝSTUPNÍ ZÁSOBNÍKY Vstupní zásobník 1 až 4 Vstupní zásobník 1 je standardní zásobník pro obyčejný papír a pojme až 530 listů papíru o gramáži 80 g/m 2. Zásobníky 2 až 4 poskytují celkovou kapacitu 2120 listů papíru s gramáží 80 g/m 2. Pokud máte stejný druh papíru vložen i v dalším vstupním zásobníku (například v zásobníku 2 nebo ve víceúčelovém zásobníku), můžete tiskárnu nastavit tak, aby automaticky přepnula na tento další zásobník, dojde-li papír v aktuálně používaném vstupním zásobníku. Pro tisk z aplikace v systému Windows lze tuto funkci zapnout v nastaveních ovladače tiskárny. Pro tisk z jiných aplikací lze tuto funkci zapnout v nabídce tiskárny. MP Tray (Víceúčelový vstupní zásobník) Víceúčelový vstupní zásobník se používá pro média jiných formátů než média použitelná ve standardních zásobnících, pro média vyšší gramáže a pro speciální média. Do víceúčelového vstupního zásobníku lze vložit papír stejných formátů jako do standardních vstupních zásobníků, ale s gramáží až 268 g/m 2. Pro velmi těžký papír používejte výstupní zásobník pro výstup lícem nahoru. Dráha papíru tiskárnou tak bude téměř rovná. Z víceúčelového vstupního zásobníku je možné podávat papír o šířce nejméně 76,2 mm a délce až mm. Pro tisk plakátů je doporučena šířka A4, délka 900 mm nebo 1200 mm a gramáž 128 g/m 2. Víceúčelový vstupní zásobník používejte pro tisk na obálky a fólie. Maximální výška vrstvy médií v zásobníku je 25 mm, proto lze do zásobníku najednou vložit až 100 fólií nebo 25 obálek. Uživatelská příručka tiskárny C9800 MFP > 32

33 Papír a fólie musíte vkládat tiskovou stranou nahoru a horní hranou směrem k tiskárně. Při tisku na fólie nepoužívejte funkci oboustranného tisku. Výstupní zásobník pro odkládání lícem dolů Výstupní zásobník pro odkládání lícem dolů, který je umístěn v horní části tiskárny, pojme až 500 listů standardního papíru o gramáži 80 g/m 2. Gramáž vkládaného papíru může být v rozsahu g/m 2. Stránky tištěné ve vzestupném pořadí (strana 1 jako první) budou v zásobníku seřazeny vzestupně ale lícem dolů (poslední stránka nahoře). Výstupní zásobník pro odkládání lícem nahoru Chcete-li používat výstupní zásobník pro odkládání lícem nahoru, musíte ho otevřít a vytáhnout podpěru papíru. (Je-li v ovladači tiskárny nastaveno odkládání papíru do výstupního zásobníku lícem dolů, bude výstup směrován do tohoto zásobníku bez ohledu na to, je-li výstupní zásobník pro odkládání lícem nahoru otevřen či uzavřen.) Výstupní zásobník pro odkládání lícem nahoru pojme až 250 listů standardního papíru o gramáži 80 g/m 2. Maximální gramáž vkládaného papíru je 268 g/m 2. Pro papír o gramáži větší než 216 g/m 2 vždy používejte tento výstupní zásobník a víceúčelový vstupní zásobník. Duplexní jednotka Tato jednotka umožňuje automatický oboustranný tisk na obyčejný papír, podávaný ze vstupního zásobníku 1-4 nebo z víceúčelového vstupního zásobníku. Lze použít papír formátů A6, A5, B5, B5LEF, Executive, A4, A4LEF, Letter, LetterLEF, Legal 13 palců, Legal 13,5 palce, Legal 14 palců, B4, Tabloid, Tabloid Extra, A3, A3 Wide, A3 Nobi, uživatelský formát (šířka mm, délka ,2 mm). Gramáž papíru musí být v rozsahu g/m 2. POZNÁMKA: Označení LEF znamená, že je papír podáván nejprve delší stranou. Uživatelská příručka tiskárny C9800 MFP > 33

34 PŘÍKLADY POUŽITÍ VSTUPNÍCH A VÝSTUPNÍCH ZÁSOBNÍKŮ Vkládání papíru do vstupního zásobníku 1 až 4 V následujícím příkladu je použit vstupní zásobník Vytáhněte zásobník. 2. Stiskněte zadní zarážku papíru (1) a nastavte ji na požadovaný formát papíru Uvolněte od sebe listy vkládaného papíru a pak zarovnejte jejich hrany sklepáním o rovnou podložku. Uživatelská příručka tiskárny C9800 MFP > 34

35 4. Vložte papír do zásobníku. Hlavičkový papír vložte lícem dolů a horní hranou doprava. Stiskněte západku (2) na vodítku papíru a nastavte vodítka (3) těsně k papíru. Ochrana před uvíznutím papíru: > Nenechávejte volné místo mezi papírem a zadní zarážkou a mezi papírem a bočními vodítky papíru. > Nepřeplňujte vstupní zásobník. Kapacita zásobníku závisí na druhu papíru. > Nevkládejte poškozený papír. > Nevkládejte současně papír různých velikostí a typů. 3 2 Uživatelská příručka tiskárny C9800 MFP > 35

36 5. Opatrně zasuňte zásobník zpět do tiskárny. Používání víceúčelového vstupního zásobníku 1. Stlačte držadlo (1) a otevřete víceúčelový vstupní zásobník. 1 Uživatelská příručka tiskárny C9800 MFP > 36

37 2. Vyklopte podpěrku papíru a otočte ven její nástavce (2) Nastavte vodítka papíru (3) na používaný formát papíru. 4. Uvolněte od sebe listy vkládaného papíru a pak zarovnejte jejich hrany sklepáním o rovnou podložku. Uživatelská příručka tiskárny C9800 MFP > 37

38 5. Vložte papír do zásobníku. > Chcete-li tisknout na jednu stranu hlavičkového papíru, vložte papír do víceúčelového zásobníku předtištěnou stranou nahoru a horním okrajem směrem k tiskárně. > Chcete-li tisknout na obě strany hlavičkového papíru, vkládejte papír předtištěnou stranou dolů a horním okrajem směrem od tiskárny. > Obálky vkládejte lícem nahoru a delší stranou směrem k tiskárně. Při tisku obálek nepoužívejte funkci oboustranného tisku. > Nenechávejte volné místo mezi papírem a vodítky papíru. > Nepřekračujte kapacitu zásobníku (přibližně 230 listů papíru, 100 fólií nebo 25 obálek). Maximální výška vrstvy papíru je 25 mm. Uživatelská příručka tiskárny C9800 MFP > 38

39 Používání výstupních zásobníků Výstupní zásobník pro odkládání lícem dolů Je-li uzavřen výstupní zásobník pro odkládání lícem nahoru (1) na levé straně tiskárny (jeho normální poloha), odkládá tiskárna papír lícem dolů do výstupního zásobníku na horním krytu jednotky tiskárny. 1 Výstupní zásobník pro odkládání lícem nahoru Výstupní cesta pro odkládání lícem nahoru se používá pro papír s vysokou gramáží (karty apod.), obálky, fólie a štítky. 1. Otevřete zásobník (1). 1 Uživatelská příručka tiskárny C9800 MFP > 39

40 2. Vyklopte podpěrku papíru (2) Otočte ven její nástavec (3). 3 Uživatelská příručka tiskárny C9800 MFP > 40

41 JEDNOTKA SKENERU DOPORUČENÉ TYPY PAPÍRU Do APD lze vložit až 50 listů papíru do formátu A3 s gramáží 60 až 105 g/m 2. Na sklo skeneru lze vložit papíry do formátu A3. Aby bylo možné zacházet se silnějšími knihami, kryt dokumentu může zůstat otevřený. Dokumenty, pro které je vhodné místo APD použít sklo skeneru: dokumenty s hladkým povrchem, např. fotografický, křídový nebo lesklý papír přeložené, zmačkané, zkroucené nebo jinak deformované dokumenty dokumenty na papíru, který není pravoúhlý dokumenty s přilepenými štítky nebo s jinak nepravidelným povrchem dokumenty užší než 100 mm a kratší než 180 mm Takové dokumenty mohou v automatickém podavači způsobit chyby při podávání nebo se pomačkat. Vkládání papíru do automatického podavače Pro dokumenty formátu A4 doporučujeme následující orientaci: > Copy Mode (Režim kopírování): dokument je lícem nahoru, vrchní stranou směrem od uživatele. > Skenování do u, Skenování na server FTP, Skenování do pošty, Skenování do fronty, Vzdálený nástroj: dokument je lícem nahoru, vrchní stranou vlevo z pohledu uživatele. 1. Zkontrolujte, že v dokumentu nejsou sponky a svorky a že dokument nemá poškozené okraje. 2. Vkládáte-li více stránek (maximálně 50), prolistujte je, abyste předešli případnému uvíznutí papíru, a potom zarovnejte jejich hrany sklepáním o rovnou podložku. Uživatelská příručka tiskárny C9800 MFP > 41

42 3. Vložte dokument snímanou stranou nahoru tak daleko do APD, abyste mohli upravit polohu vodítka papíru (1) do středu dokumentu vloženého v APD Jemně pusťte dokument do automatického podavače. Vkládání papíru na sklo skeneru Pro dokumenty formátu A4 doporučujeme následující orientaci: > Copy Mode (Režim kopírování): dokument je lícem dolů, vrchní stranou směrem k uživateli. > Skenování do u, Skenování na server FTP, Skenování do pošty, Skenování do fronty, Vzdálený nástroj: dokument je lícem dolů, vrchní stranou vlevo z pohledu uživatele. 1. Otevřením krytu dokumentu odkryjte sklo. Uživatelská příručka tiskárny C9800 MFP > 42

43 2. Položte dokument na sklo snímanou stranou dolů a zarovnejte jej do levého horního rohu skla. 3. Zavřete kryt dokumentu. Uživatelská příručka tiskárny C9800 MFP > 43

44 OVLÁDACÍ PANELY K ovládání víceúčelového zařízení slouží dva ovládací panely, jeden je umístěný na tiskárně, druhý na skeneru. Oba ovládací panely se navzájem doplňují a spolupracují jako dílčí součásti celého systému. Například, vyžaduje-li to situace, zpráva na panelu skeneru vás nasměruje k ovládacímu panelu tiskárny. OVLÁDACÍ PANEL TISKÁRNY Ovládací panel může být ze základní svislé pozice (1) otočen směrem nahoru až o 90, zvolte si optimální polohu podle potřeby. 1 TLAČÍTKA A INDIKÁTORY Ovládací panel se skládá z těchto částí: Uživatelská příručka tiskárny C9800 MFP > 44

45 1. Tlačítko Shutdown/Restart (Vypnout/Restartovat) Přidržením tohoto tlačítka lze zařízení vypnout do pohotovostního režimu. Poté můžete buď toto tlačítko stisknout znova a tiskárnu restartovat, nebo ji úplně vypnout pomocí hlavního vypínače. 2. Kontrolka READY Svítí: tiskárna je připravena k tisku. Bliká: tiskárna zpracovává tisková data. Vypnuto: tiskárna není schopna přijímat data (je ve stavu Offline). 3. Kontrolka ATTENTION Vypnuto: tiskárna normálně pracuje. Bliká: tiskárna je v chybovém stavu, ale tisk může dále pokračovat. Svítí: tiskárna je v chybovém stavu, při kterém tisk nemůže pokračovat. 4. Displej Zobrazuje informace o stavu a nastavení tiskárny a nápovědu ve zvoleném jazyce. 5. Tlačítko šipka nahoru Zpřístupňuje režim nabídky a umožňuje pohyb nahoru v seznamu zobrazených položek nabídek. 6. Tlačítko šipka dolů Zpřístupňuje režim nabídky a umožňuje pohyb dolů v seznamu zobrazených položek. 7. Tlačítko Back (Zpět) Návrat k předchozí položce nabídky vyšší úrovně. 8. Tlačítko Enter Zpřístupňuje režim nabídky a vybírá položku nabídky zvýrazněnou na displeji. 9. Tlačítko ONLINE Přepíná tiskárnu mezi stavy Online (je připravena přijímat data) a Offline (není připravena přijímat data). Uživatelská příručka tiskárny C9800 MFP > 45

46 10. Tlačítko CANCEL (Zrušit) Zruší aktivní tiskovou úlohu 11. Tlačítko HELP (Nápověda) Poskytuje další textová a obrazová data k informacím, zobrazeným na displeji. ZPRÁVY NA DISPLEJI Na displeji mohou být zprávy čtyř typů: > informace o stavu tiskárny > informace o nabídkách (funkcích), > informace o konfiguraci tiskárny, > informace nápovědy. INFORMACE O STAVU TISKÁRNY Informace o stavu tiskárny se vztahují k následujícím třem stavům tiskárny: Stav Informace: tiskárna je schopna zpracovávat tiskové úlohy (například je v nečinnosti nebo tiskne). Stav Varování: vyskytl se nějaký menší problém, ale tiskárna je stále schopna zpracovávat tiskové úlohy. Stav Chyba: předchozí problém způsobil, že tiskárna není schopna pokračovat v tisku, dokud uživatel nezasáhne a příčinu problému neodstraní. Na horních dvou řádcích displeje je zobrazen stav tiskárny. Spodní řádek displeje obvykle zobrazuje pruhovým grafem stav tonerů v tiskárně. INFORMACE O NABÍDKÁCH (FUNKCÍCH) Existují tři typy informací o nabídkách (funkcích): Nabídky pro uživatele: aktivují se stisknutím jednoho z tlačítek Enter, šipka nahoru a šipka dolů na ovládacím panelu. Pomocí těchto nabídek běžný uživatel provádí různá nastavení při provozu tiskárny. Uživatelská příručka tiskárny C9800 MFP > 46

47 Nabídka pro správce: aktivují se tisknutím tlačítka Enter po dobu delší než 2 sekundy při zapnutí napájení tiskárny (včetně použití tlačítka Restart). Tyto nabídky jsou k dispozici pro uživatele úrovně správce. Tímto způsobem se omezují změny, které mohou provádět běžní uživatele pomocí nabídek pro uživatele. Nabídky pro údržbu systému: aktivují se současným stisknutím tlačítek šipka nahoru a šipka dolů po dobu delší než 2 sekundy při zapnutí napájení tiskárny (včetně použití tlačítka Restart). Nabídka podporuje pracovníky, kteří konfigurují tiskárnu a nastavují speciální funkce. INFORMACE O KONFIGURACI TISKÁRNY Zde se zobrazují informace o konfiguraci, například verze firmwaru tiskárny. V každé úrovni nabídky lze pomocí tlaeítek šipka nahoru a šipka dolů posouvat zvýraznění po jednotlivých možnostech nabídky. Zvýrazněnou možnost nabídky lze vybrat stiskem tlačítka Enter. V nejnižší úrovni nabídky lze změnit nastavení pro tuto nabídku buď vybráním požadované zvýrazněné hodnoty nebo zadáním odpovídající numerické hodnoty. V ostatních případech lze zobrazit nebo vytisknout informace o konfiguraci tiskárny. REŽIM NÁPOVĚDY Když dojde k chybě, stiskněte tlačítko Help (Nápověda). Zobrazí se informace, které vám pomohou chybu odstranit. ZPRÁVY NA DISPLEJI Zprávy na displeji jsou sestaveny tak, aby spolu s příslušnou nápovědou byly srozumitelné samy o sobě bez další dokumentace. Další informace k typickým zprávám najdete v části Dodatek A Zprávy na displeji (tiskárna) na straně 162. Uživatelská příručka tiskárny C9800 MFP > 47

48 POUŽÍVÁNÍ NABÍDEK POZNÁMKA Podrobnosti všech nabídek najdete v dodatku Dodatek B Systém nabídek (jednotka tiskárny) na straně 164. V nabídkách se pohybujte pomocí tlaeítek Enter, šipka nahoru, šipka dolů a Back (Zpět). Pomocí nabídek můžete buď upravovat nastavení (například nastavit formát papíru pro vstupní zásobník 1), nebo zobrazovat informace (například kolik ještě zbývá ze spotřebního materiálu). Mnohá z těchto nastavení mohou být, a často jsou, přepsána nastaveními v ovladačích tiskárny v systému Windows. Avšak nikterá z tichto nastavení mohou být ponechána v Printer Setting (nastavení tiskárny], které se pak stane výchozím (poednastaveným) nastavením menu tiskárny. Při používání nabídek postupuje takto: 1. Na displeji se přesvědčte, že je tiskárna připravena k tisku. 2. Stisknutím jednoho z tlačítek Enter, šipka nahoru nebo šipka dolů přejděte do režimu nabídek pro uživatele a opakovaně tiskněte tlačítka se šipkami, dokud není zvýrazněna nabídka, kterou hodláte použít. 3. Stisknutím tlačítka Enter tuto nabídku vyberte. 4. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna požadovaná položka. 5. Stisknutím tlačítka Enter tuto položku vyberte. 6. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna požadovaná hodnota. 7. Stisknutím tlačítka Enter tuto hodnotu vyberte. (Pokud nastavujete hodnotu parametru, zkontrolujte, zda je vedle vybrané hodnoty parametru zobrazen znak hvězdička (*).) 8. Stisknutím tlačítka ONLINE ukončete práci v režimu nabídek; tiskárna přejde zpět do stavu Připravena k tisku. Příklady použití nabídek jsou uvedeny v eásti Začínáme na straně 52 a v dodatku Dodatek B Systém nabídek (jednotka tiskárny) na straně 164. Uživatelská příručka tiskárny C9800 MFP > 48

49 OVLÁDACÍ PANEL SKENERU Stručný popis částí ovládacího panelu: 4b 4 4a Tlačítko Menu (Nabídka) Slouží ke spuštění a ukončení nastavení obrazu displeje pomocí nabídky OSD, v níž lze upravit jas, kontrast a umístění obrazu apod. Další podrobnosti viz Dodatek H Nastavení dotykového displeje na straně Tlačítko šipka nahoru Umožňuje procházet funkce obrazu displeje a vyhledat požadovanou funkci. Poté, co funkci vyberete stiskem tlačítka Menu (Nabídka), lze tímto tlačítkem zvýšit hodnotu funkce. Stiskem tlačítka Menu (Nabídka) potvrďte a nastavte novou hodnotu. 3. Tlačítko šipka dolů Umožňuje procházet funkce obrazu displeje a vyhledat požadovanou funkci. Poté, co funkci vyberete stiskem tlačítka Menu (Nabídka), lze tímto tlačítkem snížit hodnotu funkce. Stiskem tlačítka Menu (Nabídka) potvrďte a nastavte novou hodnotu. 4. Dotykový displej Umožňuje vybírat možnosti funkcí kopírování a skenování. Dotykem na displeji lze stisknout vybraná tlačítka. Pro snadnější ovládání lze displej sklopit. Zatáhněte za páčku (4a) a zaklapněte displej ve vybrané poloze. K pohybu směrem dolů použijte uvolňovací páčku (4b). Uživatelská příručka tiskárny C9800 MFP > 49

50 Dejte pozor, abyste nepoškrábali displej ostrými předměty, například kuličkovým perem, mohlo by dojít k poškození displeje. 5. Tlačítko COPY (Kopírovat) Tímto tlačítkem lze displej přepnout do režimu kopírování. 6. Tlačítko SCAN TO (Skenovat do u) Tímto tlačítkem lze displej přepnout do režimu odeslání em. 7. Tlačítko SCAN TO NETWORK (Skenovat do sítě) Tímto tlačítkem lze displej přepnout do režimu odesílání v síti při skenování na server FTP a používání funkcí vzdáleného skenování. 8. Tlačítko SCAN TO MAILBOX (Skenovat do pošty) Tímto tlačítkem lze displej přepnout do režimu odesílání poštou při skenování do pošty nebo do fronty. 9. Tlačítko INTERRUPT (Přerušit) Toto tlačítko zapíná a vypíná režim přerušení. Kontrolka LED na tomto tlačítku svítí, když je režim přerušení zapnutý. Tímto tlačítkem lze přerušit tiskovou úlohu a provést skenování. 10. Tlačítko POWER SAVE (Úsporný režim) Toto tlačítko zapíná a vypíná režim úspory energie skeneru. Kontrolka LED na tomto tlačítku svítí, když je režim úspory zapnutý. 11. Tlačítko SETUP (Nastavení) Tímto tlačítkem lze vybrat režim nastavení, například pro adresáře a sestavy. (Viz Dodatek F Podrobné nastavení jednotky skeneru na straně 190.) 12. Tlačítko HELP (Nápověda) Tímto tlačítkem lze na displeji zobrazit nápovědu. 13. Kontrolka ATTENTION Bliká, když je nutný zásah operátora, například po uvíznutí papíru. Uživatelská příručka tiskárny C9800 MFP > 50

51 14. Kontrolka POWER Svítí, když je skener zapnutý. 15. Tlačítko RESET Stiskem tohoto tlačítka se obnoví všechna nastavení vybrané funkce na výchozí hodnoty. Probíhající úloha se nepřeruší. 16. Tlačítko STOP (Zastavit) Zastaví probíhající skenování. 17. Tlačítko START (Spustit) Spustí skenování. 18. Tlačítko Clear (Odstranit) Vymaže veškerý text ve vybraném textovém poli na dotykovém displeji. 19. Číselná tlačítka (0 9) Používají se například k zadání počtu kopií, ové adresy, měřítka kopírování. 20. Tlačítko Tečka Slouží k zadání desetinných hodnot nebo ových adres. Uživatelská příručka tiskárny C9800 MFP > 51

52 ZAČÍNÁME Tato část obsahuje informace, které vám pomohou začít používat víceúčelové zařízení. VYPÍNÁNÍ A ZAPÍNÁNÍ TISKÁRNY UPOZORNĚNÍ! Nevypínejte skener během skenování. VYPÍNÁNÍ 1. Tiskárna Stiskněte tlačítko Shutdown/Restart (1) na ovládacím panelu a přidržte ho stisknuté déle než 2 sekundy. Tím se zahájí proces vypínání. 1 Uživatelská příručka tiskárny C9800 MFP > 52

53 2. Jednotka skeneru Když se na displeji skeneru zobrazí zpráva, že vypnutí je dokončeno, vypněte skener vypínačem (1) Hlavním vypínačem vypněte tiskárnu. Počkejte, zapínání může chvíli trvat. Uživatelská příručka tiskárny C9800 MFP > 53

54 ZAPÍNÁNÍ 1. Jednotka skeneru Zapněte skener jeho vypínačem (1). 1 POZNÁMKA Zobrazí-li se na displeji zpráva, že tiskárnu můžete buď vypnout, nebo restartovat, zapněte tiskárnu stisknutím tlačítka Shutdown/Restart. 2. Je-li tiskárna vypnutá (bez napájení), zapněte tiskárnu stisknutím hlavního vypínače. Počkejte, zapínání může chvíli trvat. 3. I když používáte víceúčelové zařízení pouze k tisku, zajistěte, aby byl skener zapnutý. Uživatelská příručka tiskárny C9800 MFP > 54

55 KONTROLA AKTUÁLNÍHO NASTAVENÍ Chcete-li zjistit, zda je tiskárna správně nakonfigurována, vygenerujte sestavu Configuration report (Menu Map) (Konfigurační sestava (Mapa nabídek)). Postupujte takto: 1. Zkontrolujte, že ve výstupním zásobníku 1 je papír formátu A4 (bude použit při této operaci). 2. Na displeji LCD se přesvědčte, že tiskárna je připravena k tisku. 3. Pomocí tlačítek šipka nahoru a šipka dolů zvýrazněte položku Print Information (Tisk informací). 4. Stisknutím tlačítka Enter vyberte položku Print Pages (Tisk stránek). 5. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Configuration (Konfigurace). 6. Stisknutím tlačítka Enter položku Configuration (Konfigurace) vyberte. 7. Po stisknutí tlačítka Enter tiskárna příkaz provede a vytiskne dokument Configuration (Konfigurace). 8. Po vytištění konfiguračního dokumentu se tiskárna vrátí do stavu Připravena k tisku. 9. Vytištěný dokument můžete použít ke kontrole konfigurace tiskárny. Na začátku první strany jsou vypsány systémových hodnot seznamem instalovaného příslušenství. Následují stavové hodnoty a nastavení. ROZHRANÍ A PŘIPOJENÍ Tiskárna umožňuje výběr datového rozhraní: > Paralelní rozhraní umožňuje přímé připojení k počítači. Tento port vyžaduje obousměrný paralelní kabel podle normy IEEE > Rozhraní USB umožňuje připojit počítač s operačním systém Windows 98 nebo vyšším (nikoliv Windows 95 inovované na Windows 98) nebo počítač Macintosh. Tento port vyžaduje kabel podle normy USB 2.0 nebo vyšší. Tiskárna nemusí fungovat, využívají-li připojení USB současně i jiná zařízení. Uživatelská příručka tiskárny C9800 MFP > 55

56 Pokud je připojeno několik tiskáren stejného typu, zobrazí se jako *****, ***** (2), ***** (3) atd. Tato čísla závisí na pořadí připojení nebo zapnutí jednotlivých tiskáren. > Rozhraní Ethernet pro připojení pomocí síťového kabelu. POZNÁMKA Kabely pro připojení k počítači se nedodávají s tiskárnou. PŘIPOJENÍ TISKÁRNY POMOCÍ PARALELNÍHO ROZHRANÍ 1. Vypněte tiskárnu a počítač. 2. Propojte tiskárnu a počítač paralelním kabelem. 3. Zapněte tiskárnu a počítač. Uživatelská příručka tiskárny C9800 MFP > 56

57 PŘIPOJENÍ TISKÁRNY POMOCÍ ROZHRANÍ USB Zatím nepřipojujte kabel USB. K připojení kabelu USB budete vyzváni až spustíte disk CD1 s ovladači. Pokud připojujete tiskárnu přímo k samostatnému počítači, pokračujte částí Použití disku CD s ovladači. PŘIPOJENÍ TISKÁRNY POMOCÍ SÍŤOVÉHO ROZHRANÍ UPOZORNĚNÍ Nepřipojujte kabel USB do konektoru síťového rozhraní, mohlo by dojít k nesprávnému fungování zařízení. 1. Vypněte tiskárnu a počítač. 2. Odstraňte ochranný kryt ze síťového konektoru tiskárny. Uživatelská příručka tiskárny C9800 MFP > 57

58 3. Propojte tiskárnu a rozbočovač sítě Ethernet odpovídajícím kabelem. Zaznamenejte si pozici feritového jádra na síťovém kabelu, který je připojen vedle rozhraní tiskárny. 4. Zapněte tiskárnu a počítač. Pokud má být tiskárna instalována jako síťová, před instalací ovladačů tiskárny prostudujte podrobnosti o konfiguraci připojení do sítě v příslušné sekci Konfigurační příručky. POZNÁMKA Při instalaci připojení do sítě je třeba mít oprávnění správce. Uživatelská příručka tiskárny C9800 MFP > 58

59 POUŽITÍ DISKU CD S OVLADAČI Vložte do počítače disk CD1 Drivers s ovladači a postupujte podle pokynů na obrazovce. Budete vyzváni k nastavení jazyka displeje (tiskárny i skeneru), nainstalujete ovladače a další software a nakonec vytisknete testovací stránku, pomocí které ověříte správnou funkci tiskárny. Uživatelská příručka tiskárny C9800 MFP > 59

60 TISK Podrobné informace o tom, jak s jednotkou tiskárny a jejím volitelným příslušenstvím účinně a efektivně zpracovávat tiskové úlohy, naleznete v Příručce pro ovládání tisku. Uživatelská příručka tiskárny C9800 MFP > 60

61 PROVOZNÍ INFORMACE O JEDNOTCE SKENERU ŘÍZENÍ PŘÍSTUPU Pokud správce u skeneru povolil řízení přístupu, bude skener automaticky spouštěn v režimu řízení přístupu. Nebudete jej moci použít, dokud nezadáte platný kód PIN a dokud se nepřihlásíte. Očekává se, že se po použití skeneru odhlásíte a ponecháte jednotku skeneru v režimu řízení přístupu, aby ji nemohli použít neoprávnění uživatelé. PŘIHLÁŠENÍ POZNÁMKA Kód PIN se přiřazuje k použití nástroje Job Accounting (Evidence úloh). Jedná se o poslední čtyři číslice ID používaného v nástroji Job Accounting (Evidence úloh). 1. Na obrazovce řízení přístupu zadejte kód PIN pomocí číselných kláves na jednotce skeneru. 1 Uživatelská příručka tiskárny C9800 MFP > 61

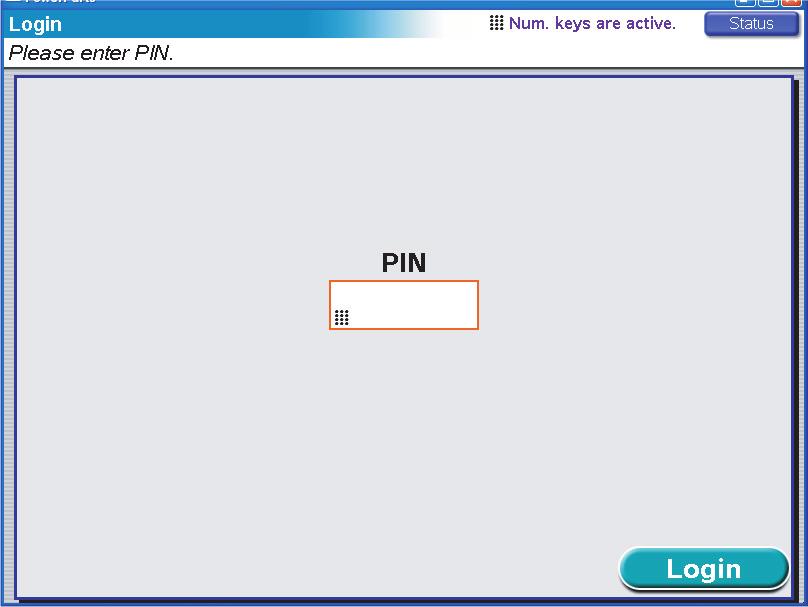

62 2. Stiskněte tlačítko Login (1, Přihlásit) a zobrazí se výchozí obrazovka režimu Copy Mode (Režim kopírování). Nyní je možné použit jednotku skeneru. ODHLÁŠENÍ 1 1. Po dokončení práce s jednotkou skeneru se stisknutím tlačítka Logout (1, Odhlásit) vrátíte k obrazovce řízení přístupu. Uživatelská příručka tiskárny C9800 MFP > 62

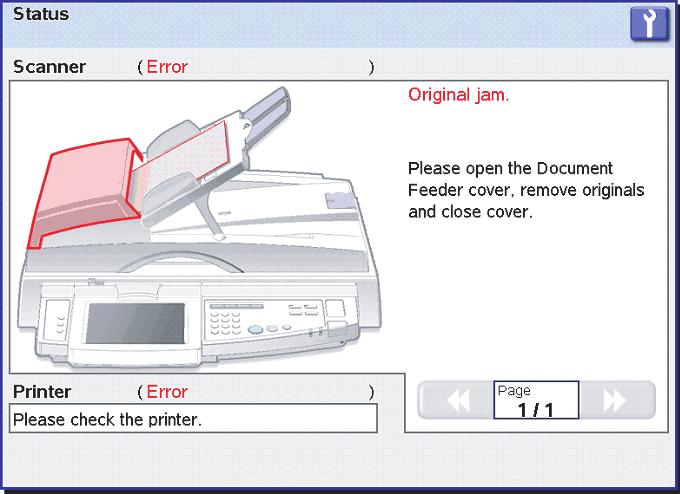

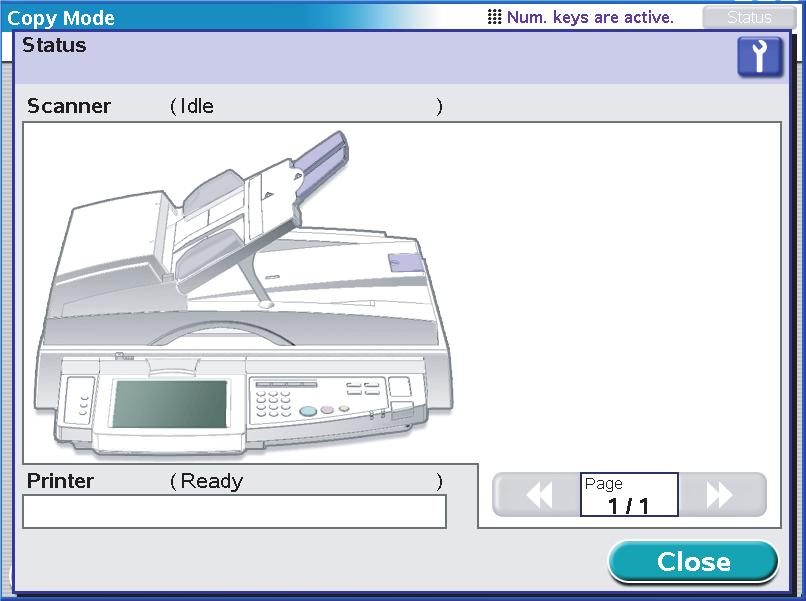

63 SLEDOVÁNÍ STAVU Viz Dodatek C Stav jednotky skeneru na straně Tlačítko Status (1, Stav) mění barvu v závislosti na stavu MFP: > Modré: stav Připraveno > Oranžové: stav Varování > Červené: stav Alarm 1. Chcete-li získat podrobné informace o stavu, stisknutím tlačítka Status (Stav) zobrazíte okno stavu. 2. Stisknutím tlačítka Close (Zavřít) uzavřete okno stavu. 1 Uživatelská příručka tiskárny C9800 MFP > 63

64 POUŽÍVÁNÍ NÁSTROJE HELP (NÁPOVĚDA) Potřebujete-li nápovědu, stiskněte tlačítko HELP na řídícím panelu jednotky skeneru. 1. Vyberte téma a potom stiskněte tlačítko Go To (Přejít) (1) Vyhledejte a přečtěte si požadované informace nápovědy. 3. Kdykoliv stisknete tlačítko Maintenance (Údržba) (1), zobrazí se obrazovka Dealer s Information (Informace prodejce) s kontaktními informacemi o prodejci. Stisknutím tlačítka Close (Zavřít) se vrátíte k obrazovce Help (Nápověda) Stisknutím tlačítka Close (Zavřít) (2) opustíte obrazovku Help (Nápověda). Uživatelská příručka tiskárny C9800 MFP > 64 2

65 PŘEDCHÁZENÍ STAVŮM NEKOMPATIBILITY Některými požadavky je možné u tiskárny MFP navodit postupy, které zapříčiní nekompatibilitu médií, např. při kopírování předlohy formátu A4 společně s možností Reduce/Enlarge (Zmenšit/zvětšit) nastavenou na hodnotu 141% (z A4 na A3) a s možností Tray Selection (u jednotky tiskárny; Výběr zásobníku) nastavenou na zásobník 1 obsahující média formátu A4. Zařízení MFP takovéto situace rozpozná a podá zprávu o zrušení požadavku s odkazem na tuto příručku. Chcete-li předejít výše popsané nekompatibilitě, zkontrolujte, zda vybraný formát obrazu odpovídá formátu média ve vybraném zásobníku jednotky tiskárny. K dalším nekompatibilitám může dojít v souvislosti s požadavky na děrování a sešívání. Informace pomáhající předejít takovým požadavkům jsou uvedeny v části Dodatek D Informace o podporovaných médiích na straně 182. Informace o formátech dokumentů, které mohou být skenovány buď na desce dokumentu, nebo pomocí automatického podavače dokumentů při použití výchozího automatického nastavení, jsou uvedeny v části Dodatek E Automatické zjištění formátu papíru na straně 188. Uživatelská příručka tiskárny C9800 MFP > 65

66 KOPÍROVÁNÍ Dokumenty, které chcete kopírovat, jsou naskenovány ve sekeneru (ze skla nebo pomocí APD) a automaticky se vytisknou na tiskárně. Postupujte podle těchto pokynů: 1. Režim Kopírování je výchozí funkce víceúčelového zařízení. Chcete-li zobrazit obrazovku Copy Mode (Režim kopírování), stiskněte na ovládacím panelu tlačítko COPY (Kopírovat). 2. Umístěte kopírovaný dokument na sklo skeneru nebo do automatického podavače. 3. Na kartách obrazovky Copy Mode (Režim kopírování) na dotykovém panelu vyberte požadovaná nastavení (podrobnosti viz níže). 4. Spusťte kopírování stisknutím tlačítka START (Spustit). Uživatelská příručka tiskárny C9800 MFP > 66

67 KARTA BASIC SETTINGS (ZÁKLADNÍ NASTAVENÍ) NE FUNKCE MOŽNOSTI POPIS 1 Copies (Počet kopií) Zadání počtu pořizovaných kopií. Maximální počet kopií zadaných v jedné úloze je Original Size (Velikost předlohy) 3 Tray Selection (Výběr zásobníku) 4 Reduce/Enlarge (Zmenšit/Zvětšit) Auto (Automaticky), 5.5x8.5, 5.5x8.5R, 8.5x11, 8.5x11R, 8.5x13, 8.5x14, 11x17, A5, A5R, A4, A4R, A3, B5, B5R, B4, Custom (Vlastní) Auto (Automaticky), Tray 1, Tray 2, Tray 3, Tray 4 (vstupní zásobníky 1-4), MPTray (Víceúčelový zásobník) Auto (Automaticky), Preset (Přednastaveno), 25% 400 % po 1 %, Select (Vybrat) Výběr formátu papíru kopírovaného dokumentu. Umožňuje zadat, ze kterého zásobníku se má použít papír k tisku. Auto (Automaticky) - Zásobník se vybere automaticky podle formátu obrazu dokumentu a nastaveného měřítka. Umožňuje kopírovat v měřítku. Uživatelská příručka tiskárny C9800 MFP > 67

68 NE FUNKCE MOŽNOSTI POPIS 5 Lighter/Darker (Světlejší/Tmavší) Auto (Automaticky), -5 až +5 po 1 Umožňuje upravit úroveň jasu pro skenování a tisk. Nastavení nelze upravit, je-li zapnutý režim Auto Exposure (Automatická expozice). 6 Barevný režim Color (Barevný), B&W (Černobílý) Umožňuje vybrat barevný režim výstupu. Vyberete-li možnost Color (Barevný), vytiskne se naskenovaný obraz v plných barvách (Typ obrazu=barevný 24bitový). Vyberete-li možnost B&W (Černobílý), vytiskne se naskenovaný obraz ve stupních šedé s hloubkou 8bitů. Žádná nastavení barev se nepoužijí. 7 Simplex/Duplex (Jednostranný/ Oboustranný) Simplex/Duplex (Jednostranný/ Oboustranný) (Duplex Layout (Oboustranné rozvržení)) 1to1 Sided (1 na jednostranný), 1to2 Sided (1 na oboustranný), 2to1 Sided (2 na jednostranný), 2to2 Sided (2 na oboustranný), Top/Top (Horní/Horní), Top/ Bottom (Horní/Dolní) Umožňuje zadat rozvržení obrazu předlohy a požadované rozvržení vytištěného dokumentu. Zadáte-li možnost 2to1Sided (2 na jednostranný) nebo 2to2 Sided (2 na oboustranný), vložte kopírovaný dokument do automatického podavače. Umožňuje definovat orientaci přední a zadní strany oboustranného výtisku (pro skenování a tisk). POZNÁMKA Pokud pro možnost Tray Selection (Výběr zásobníku) zadáte hodnotu Auto (Automaticky), zařízení automaticky vybere vstupní zásobník (zásobník 1 až 4), ve kterém je nejvhodnější papír. Chcete-li tisknout na papír z víceúčelového zásobníku, zadejte pro možnost Tray Selection (Výběr zásobníku) hodnotu MPTray (Víceúčelový vstupní zásobník). Pokud se kopíruje na papír, který jste nechtěli použít, zadejte příslušný zásobník ručně a úlohu zopakujte. V režimu kopírování jsou omezeny kombinace nastavení Media Type (Typ média), Media Weight (Gramáž média) a Paper Size (Formát papíru). Informace o kombinacích formátů papíru naleznete v části Dodatek D Informace o podporovaných médiích na straně 182. Uživatelská příručka tiskárny C9800 MFP > 68

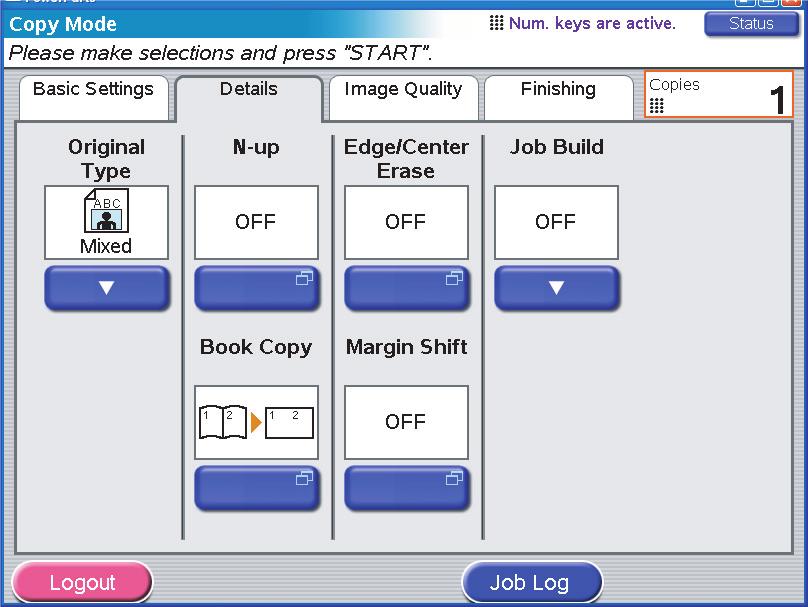

69 KARTA DETAILS (PODROBNOSTI) NE FUNKCE MOŽNOSTI POPIS 1 Original Type (Typ předlohy) 2 N-up (Více stránek na list) Mixed (Smíšený), Text, Photo (Fotografie) OFF (Vypnuto), 2-Up (2 stránky na list), 4-Up (4 stránky na list), 8-Up (8 stránek na list) Zadání typu obrazů v dokumentu. Umožňuje automatickou (přednastavenou) optimalizaci nastavení kvality obrazu. Umožňuje vytisknout více stránek původního dokumentu na jeden list papíru. Orientace rozvržení a pořadí obrazů je pevně dané. Zadáte-li možnost 8-Up (8 stránek na list), můžete kopírovat pouze na stejnou velikost dokumentu, jakou má původní dokument. Zadáteli možnost 2-Up (2 stránky na list), 4-Up (4 stránky na list) nebo 8-Up (8 stránek na list), vložte kopírovaný dokument do automatického podavače. Uživatelská příručka tiskárny C9800 MFP > 69

70 NE FUNKCE MOŽNOSTI POPIS 3 Book Copy (Kopie knihy) Book Copy (Kopie knihy) (Duplex Layout (Oboustranné rozvržení)) 4 Edge/Center Erase (Smazání u hrany/u středu) 1 to 1 Side (1 na jednostranný), Book to 1 side (Kniha na jednostranný), Book to 2 side (Kniha na oboustranný) Top/Top (Horní/Horní), Top/Bottom (Horní/Dolní) Edge (Hrana) OFF (Vypnuto)/ Top (Horní)/ Bottom (Dolní)/ Left (Levý)/ Right (Pravý) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Zadání, jak vytisknout stránky kopírované knihy. Zadáte-li možnost Book to 1 side (Kniha na jednostranný) nebo Book to 2 sides (Kniha na oboustranný), vkládejte kopírovaný dokument na sklo skeneru. Zadání, jak vytisknout stránky kopírované knihy na obě strany výstupního papíru. Umožňuje smazat okrajové oblasti dokumentu, kde se při kopírování s otevřeným krytem dokumentu (například při kopírování knih a časopisů) mohou vyskytovat nadbytečné stíny a okraje. Funkci lze využít i pro jiné účely. Center (Střed) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Umožňuje smazat středovou obdélníkovou oblast dokumentu, ve které se při kopírování vázaných předloh (knih, časopisů) mohou vyskytovat nadbytečné stíny a okraje. Používá se ve středovém rozvržení. 5 Posun okraje OFF (Vypnuto)/ Top (Horní)/ Bottom (Dolní)/ Left (Levý)/ Right (Pravý) Umožňuje posunout obraz dokumentu nahoru / dolů / doleva / doprava a nastavit oblast okrajů. Lze nastavit pouze jednu z možností Top (Horní)/ Bottom (Dolní)/ Left (Levý)/ Right (Pravý). Pro oboustranný výstup lze samostatně nastavit okraje pro přední a zadní stranu. Buďte pozorní, abyste nastavili okraje správně. 6 Job Build (Sestavení úlohy) OFF (Vypnuto) / ON (Zapnuto) Umožňuje sestavit jednu úlohu kopírování nebo skenování pro více jednotlivých listů nebo předloh. Uživatelská příručka tiskárny C9800 MFP > 70

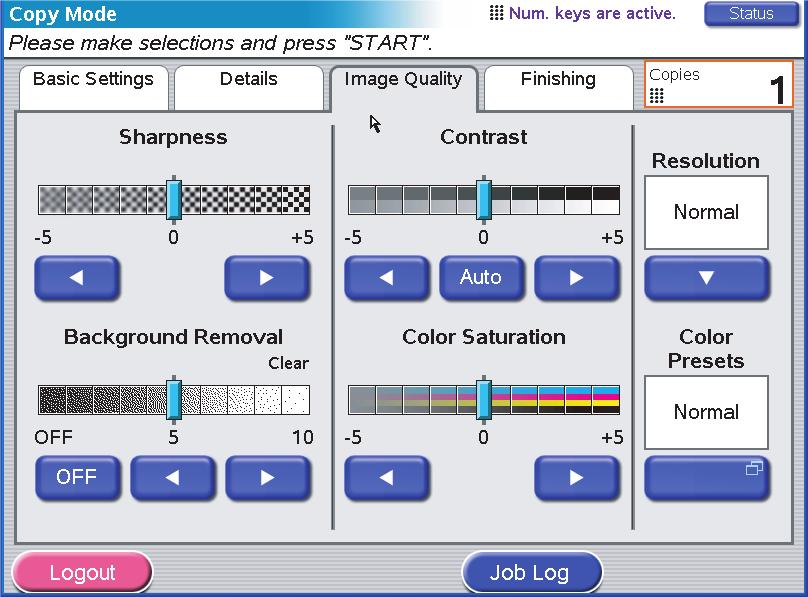

71 KARTA IMAGE QUALITY (KVALITA OBRAZU) NE FUNKCE MOŽNOSTI POPIS 1 Sharpness (Ostrost) -5 až +5 po 1 Umožňuje vylepšení obrysů, písmen a čar při tisku dokumentu. 2 Background Removal (Odstranění pozadí) 3 Contrast (Kontrast) OFF (Vypnuto), 1 až 10 po 1 Auto (Automaticky), -5 až +5 po 1 Umožňuje smazat barevné pozadí dokumentu (má-li dokument barevné pozadí) barva pozadí se tedy nevytiskne. Umožňuje upravit úroveň kontrastu pro skenování a tisk. Nastavení nelze upravit, je-li zapnutý režim Auto (Automaticky). Uživatelská příručka tiskárny C9800 MFP > 71

72 NE FUNKCE MOŽNOSTI POPIS 4 Color Saturation (Sytost barev) -5 až +5 po 1 Umožňuje nastavit celkové barevné nasycení obrazu (neutrálně pro všechny barvy). Nastavení Color Saturation (Sytost barev) není přístupné, je-li možnost Color Mode (Režim barev) nastavena na hodnotu B&W (Černobílý) nebo možnost Color Presets (Přednastavené barvy) na hodnotu Vivid (Živé). 5 Rozlišení Normal (Normální), High Quality (Vysoká kvalita) Umožňuje vybrat, zda chcete tisknout rychle (normální kvalita) nebo ve vysoké kvalitě. 6 Color Presets (Přednastavené barvy) Normal (Normální), Vivid (Živé), Warm (Teplé), Cool (Studené) Umožňuje vybrat přednastavený barevný režim (ovlivní celkový tón barev ). Vivid (Živé) - zvýší celkové nasycení barev. Warm (Teplé) - zvýší celkové nasycení červených odstínů. Cool (Studené) - zvýší celkové nasycení modrých odstínů. Uživatelská příručka tiskárny C9800 MFP > 72

73 KARTA FINISHING (DOKONČENÍ) NE FUNKCE MOŽNOSTI POPIS 1 Staple (Sešívání) 2 Punch (Děrování) 3 Face up/down (Lícem nahoru/ dolů) 4 Collate (Kompletovat) OFF (Vypnuto)/Left Position (Vlevo)/Right Position (Vpravo) OFF (Vypnuto)/Left Position (Vlevo)/Right Position (Vpravo) Face up (Lícem nahoru), Face down (Lícem dolů) Collate (Kompletovat), Group (Seskupit) Umožňuje vybrat nastavení sešívání (a dílčích nastavení), které se na výsledný dokument použijí. Umožňuje vybrat nastavení děrování (a dílčích nastavení), které se na výsledný dokument použijí. Umožňuje vybrat umístění výstupu a pořadí stohování. Možnost Collate (Kompletovat) vytiskne vždy jednu celou kopii (sadu) dokumentu (např. stránky 1,2,3,1,2,3,1,2,3, ). Možnost Group (Seskupit) tiskne vždy všechny kopie jedné stránky (např. stránky 1,1,1,2,2,2,3,3,3, ) Uživatelská příručka tiskárny C9800 MFP > 73

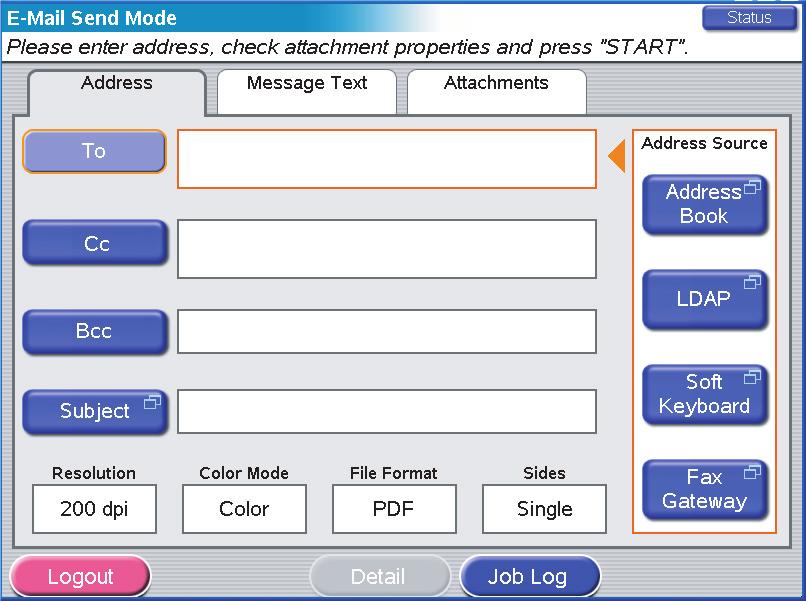

74 SKENOVÁNÍ Toto víceúčelové zařízení poskytuje následující funkce skenování: > Režim odeslání em (tlačítko SCAN TO (Skenovat do u) Skenovat do u: Původní dokument se naskenuje a data jsou odeslána jako příloha ové zprávy. > Režim odeslání do síě (tlačítko SCAN TO NETWORK (Skenovat do sítě) Skenování na server FTP: Původní dokument se naskenuje a data jsou odeslána na server FTP. Skenování do vzdáleného počítače: Původní dokument se naskenuje pomocí vzdáleného ovládání a data jsou odeslána na hostitelský počítač. > Režim odeslání do poštovní schránky (tlačítko SCAN TO MAILBOX (Skenovat do pošty) Skenování do poštovní schránky: Původní dokument se naskenuje a data jsou uložena do poštovní schránky. Skenování do fronty: Původní dokument se naskenuje a data jsou uložena do fronty. POZNÁMKA Dodatečné funkce, například nástroj pro vzdálené skenování Fiery Remote Scan nebo nástroj Web Scan Tool pro přístup k souborům v poštovní schránce jsou popsány v dokumentaci funkce Fiery. Podporovaný formát souborů TIFF vyhovuje specifikaci TIFF v6 s dodatečnými kvalifikátory pro podporu komprimovaných souborů JPEG vnořených do souboru TIFF. Jsou podporovány jednostránkové i vícestránkové soubory. Doporučujeme následující programy pro prohlížení souborů TIFF: ACD Systems ACDSee, Adobe Photoshop. REŽIM ODESÍLÁNÍ EM Shrnutí hlavních kroků: (a) (b) (c) Stiskněte tlačítko SCAN TO (Skenovat do u). Na kartě Address (Adresa) zadejte adresu a předmět zprávy. Na kartě Message Text (Text zprávy) zadejte ovou zprávu. Uživatelská příručka tiskárny C9800 MFP > 74

75 (d) (e) Na kartě Attachments (Přílohy) definujte vlastnosti přílohy. Podle potřeby použijte možnost Advanced Settings (Upřesňující nastavení). Vložte dokument do skeneru a stiskněte tlačítko START (Spustit). Tyto kroky jsou podrobněji popsány níže. 1. Po stisknutí tlačítka SCAN TO (Skenovat do u) se zobrazí obrazovka Send Mode (Režim odeslání em) a její karta Address (Adresa) Stiskněte tlačítko To (Komu) (1) a zadejte ovou adresu pomocí těchto tlačítek: > Address Book (Adresář) (2) > LDAP (3) > Soft Keyboard (Klávesnice na displeji) (4) > Fax Gateway (Faxová brána) (5) Uživatelská příručka tiskárny C9800 MFP > 75

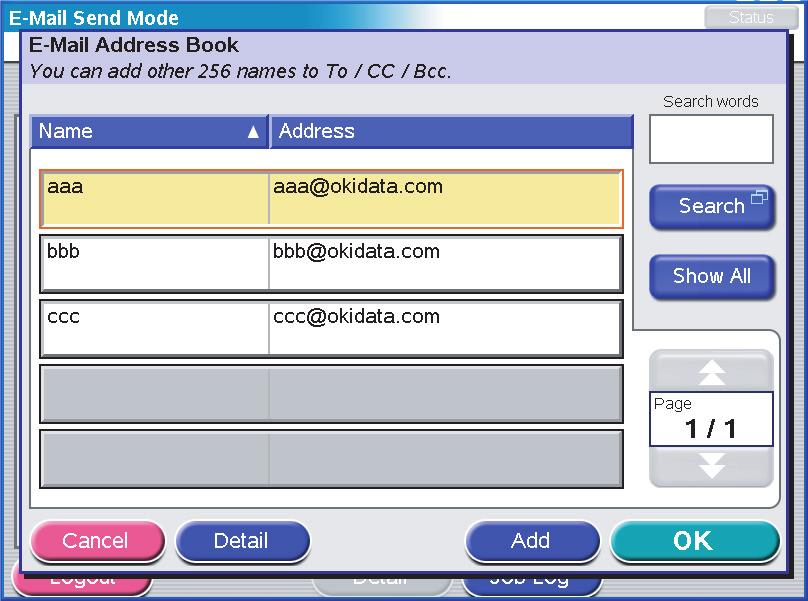

76 Address Book (Adresář) 1 2 (a) (b) (c) (d) Dotykem vyberte ovou adresu. Stiskem tlačítka Add (Přidat) (1) přidejte adresu do seznamu. Vytvořte seznam adresátů opakováním kroků (a) a (b). Stisknutím tlačítka OK (2) přesuňte seznam adresátů do pole To (Komu). Uživatelská příručka tiskárny C9800 MFP > 76

77 LDAP (a) (b) Stiskněte tlačítko User ID (ID uživatele) (1) a zadejte své ID z klávesnice na displeji. Potom stiskněte tlačítko OK. Stiskněte tlačítko Password (Heslo) (2) a zadejte své heslo z klávesnice na displeji. Potom stiskněte tlačítko OK. (c) Stiskněte tlačítko Next (Další) (3). Uživatelská příručka tiskárny C9800 MFP > 77

78 1 2 (d) Stiskněte tlačítko User Name (Jméno uživatele) (1) a zadejte z klávesnice na displeji vyhledávaný řetězec. Potom stiskněte tlačítko OK. (e) Stiskněte tlačítko Next (Další) (3) (f) (g) Ve zobrazeném seznamu vyberte adresu a stiskněte tlačítko Add (Přidat) (4). Adresa se přidá do seznamu cílů. Vytvořte seznam cílů opakováním kroku (f). Uživatelská příručka tiskárny C9800 MFP > 78

79 (h) Stisknutím tlačítka Complete (Dokončit) (5) přesuňte seznam adres do cílového pole To (Komu). Soft Keyboard (Klávesnice na displeji) 1 2 (a) (b) (c) (d) Zadejte adresu pomocí klávesnice na displeji. Stiskem tlačítka Add (Přidat) (1) přidejte adresu do seznamu. Vytvořte seznam adresátů opakováním kroků (a) a (b). Stisknutím tlačítka OK (2) přesuňte seznam adresátů do pole To (Komu). Uživatelská příručka tiskárny C9800 MFP > 79

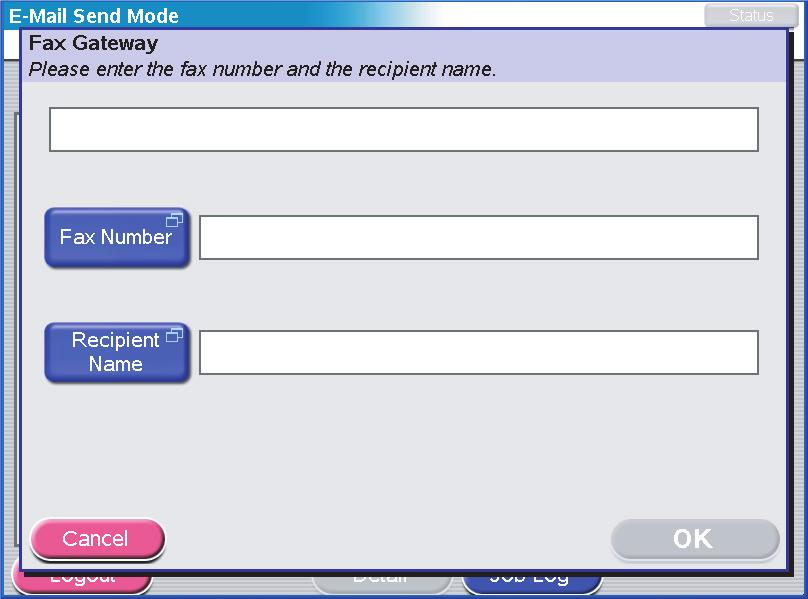

80 Fax Gateway (Faxová brána) (a) (b) Stiskněte tlačítko Fax Number (Číslo faxu) (1) a zadejte číslo faxu z klávesnice na displeji. Potom stiskněte tlačítko OK. Stiskněte tlačítko Recipient Name (Jméno příjemce) (2) a zadejte jméno příjemce z klávesnice na displeji. Potom stiskněte tlačítko OK. (c) Stiskněte tlačítko OK (3). 3. Podle potřeby zopakujte na kartě Adresa Krok 2 také pro pole cc (Kopie) a Bcc (Skrytá kopie). 4. Na kartě Address (Adresa) stiskněte tlačítko Subject (Předmět) a z klávesnice na displeji zadejte předmět ové zprávy. Potom stiskněte tlačítko OK. Uživatelská příručka tiskárny C9800 MFP > 80

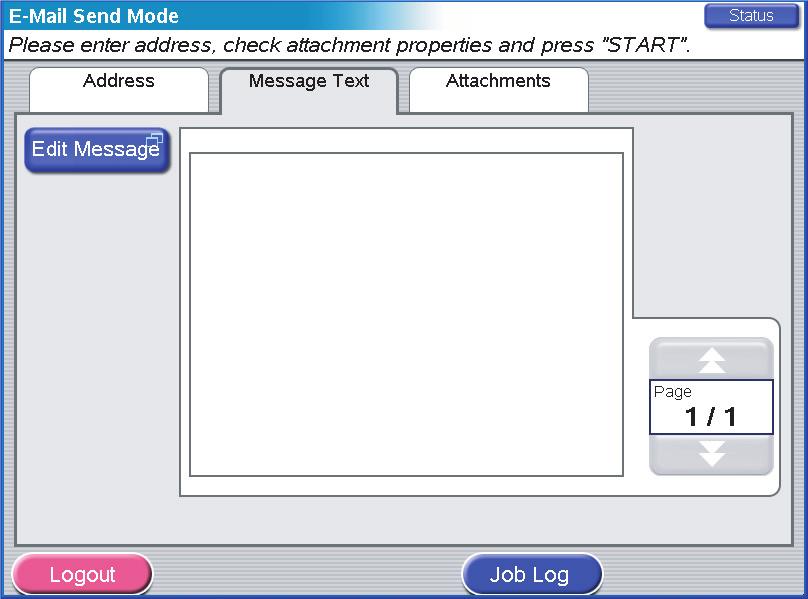

81 5. Dotykem vyberte kartu Message Text (Text zprávy), stiskněte tlačítko Edit Message (Upravit zprávu) (1), zadejte z klávesnice na displeji text ové zprávy a stiskněte tlačítko OK. 1 Uživatelská příručka tiskárny C9800 MFP > 81

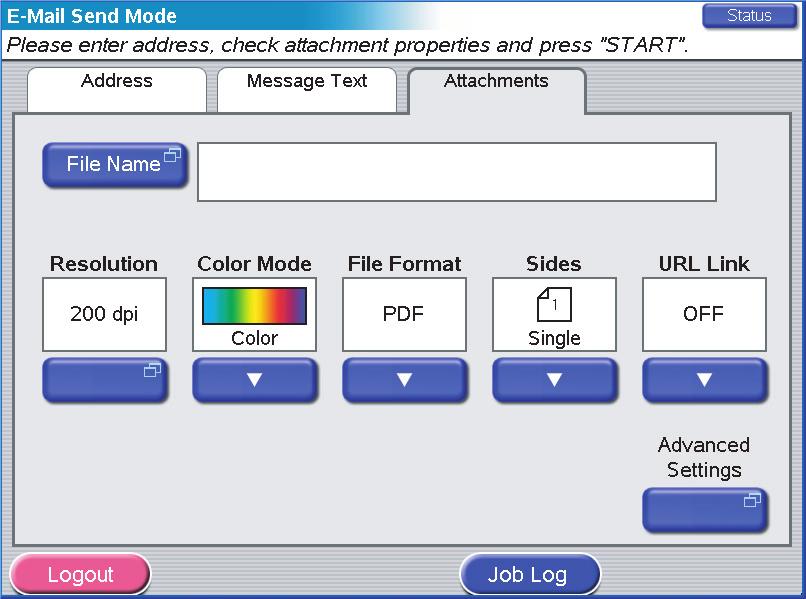

82 Dotykem vyberte kartu Attachments (Přílohy). (a) (b) (c) Stiskněte tlačítko File Name (Název souboru) (1) a zadejte název naskenovaného souboru z klávesnice na displeji. Potom stiskněte tlačítko OK. Můžete použít následující funkce: Resolution (Rozlišení) (2) (150, 200, 300, 400, 600 dpi) Color Mode (Režim barev) (3) (Color (Barevný), Grayscale (Odstíny šedé), B/W (Černobílý)) File Format (Formát soubor) (4) (JPEG, PDF, TIFF) Sides (Strany) (5) (Jednostranně, Horní/Horní, Horní/Dolní) Umožňuje definovat jednostrannou orientaci nebo orientaci přední a zadní strany oboustranného výtisku při skenování. URL Link (Webový odkaz) (6) (On (Zapnuto), Off (Vypnuto)) Vyberete-li možnost Off (Vypnuto), odešle se naskenovaný obraz jako příloha em. Vyberete-li možnost On (Zapnuto), odešle se odkaz URL na naskenovaný obraz. Chcete-li zadat další upřesňující nastavení, stiskněte tlačítko Advanced Settings (Upřesňující nastavení) (7): Uživatelská příručka tiskárny C9800 MFP > 82

83 (d) Můžete vybrat některé z následujících funkcí: Č. FUNKCE MOŽNOSTI POPIS 1 Original Size (Velikost předlohy) 2 Original Type (Typ předlohy) Auto (Automaticky), 5.5x8.5, 5.5x8.5R, 8.5x11, 8.5x11R, 8.5x13, 8.5x14, 11x17, A5, A5R, A4, A4R, A3, B5, B5R, B4 Mixed (Smíšený), Text, Photo (Fotografie) Umožňuje vybrat formát skenovaného dokumentu. Zadání typu obrazů v dokumentu. Umožňuje automatickou (přednastavenou) optimalizaci nastavení kvality obrazu. 3 Exposure (Expozice) -5 až +5 po 1 Umožňuje vybrat nastavení úrovně jasu a kontrastu. 4 Job Build (Sestavení úlohy) OFF (Vypnuto)/ON (Zapnuto) Umožňuje sestavit jednu úlohu kopírování nebo skenování pro více jednotlivých listů nebo předloh. Uživatelská příručka tiskárny C9800 MFP > 83

84 Č. FUNKCE MOŽNOSTI POPIS 5 Edge/Center Erase (Smazání u hrany/u středu) 6 File Compression Level (Úroveň komprese souboru) 7 Background Removal (Odstranění pozadí) OFF (Vypnuto)/Edge (Hrana) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Center (Střed) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Off (Vypnuto), 1 až 10 po 1 OFF (Vypnuto), 1 až 10 po 1 Umožňuje smazat okrajové oblasti dokumentu, kde se při skenování s otevřeným krytem dokumentu (například při skenování knih a časopisů) mohou vyskytovat nadbytečné stíny a okraje. Funkci lze využít i pro jiné účely. Umožňuje smazat středovou obdélníkovou oblast dokumentu, ve které se při skenování vázaných předloh (knih, časopisů) mohou vyskytovat nadbytečné stíny a okraje. Používá se ve středovém rozvržení. Umožňuje vybrat úroveň komprese. Umožňuje smazat barevné pozadí dokumentu (má-li dokument barevné pozadí) barva pozadí se tedy nezobrazí. 7. Umístěte skenovaný dokument na sklo skeneru nebo do automatického podavače. 8. Stiskněte tlačítko START (Spustit). POTVRZENÍ PŘENOSU U Kde lze zkontrolovat stav přenosu u: > Obrazovka Job Log (Protokol úlohy): obrazovku lze zobrazit stisknutím tlačítka Job Log (Protokol úlohy). > Log Report (Sestava protokolu ů): Chcete-li sestavu vytisknout, stiskněte tlačítko SETUP (Nastavení) na ovládacím panelu skeneru, potom tlačítko Report (Sestava) a tlačítko Print (Tisk) příslušející Protokolu ů. Uživatelská příručka tiskárny C9800 MFP > 84

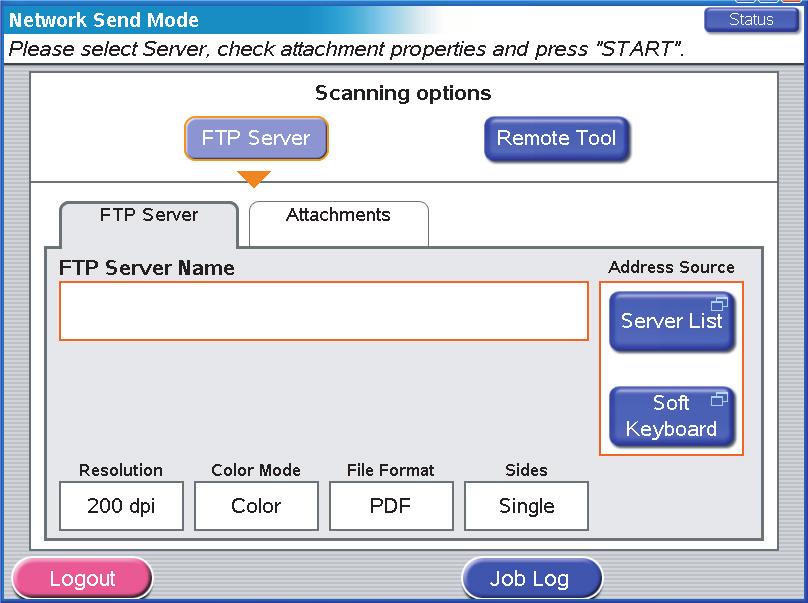

85 REŽIM ODESLÁNÍ DO SÍTĚ SKENOVÁNÍ NA SERVER FTP Shrnutí hlavních kroků: (a) (b) (c) (d) (e) Stiskněte tlačítko SCAN TO NETWORK (Skenovat do sítě). Stiskněte tlačítko FTP Server (výchozí nastavení). Na kartě FTP Server zadejte název serveru FTP. Na kartě Attachments (Přílohy) definujte vlastnosti přílohy. Podle potřeby použijte možnost Advanced Settings (Upřesňující nastavení). Vložte dokument do skeneru a stiskněte tlačítko START (Spustit). Tyto kroky jsou podrobněji popsány níže. 1. Po stisknutí tlačítka SCAN TO NETWORK (Skenovat do sítě) se zobrazí obrazovka Network Send Mode (Režim odeslání do sítě) Stiskněte tlačítko FTP Server (1) (výchozí nastavení) a zadejte název serveru FTP pomocí těchto tlačítek: > Seznam serverů (2) > Klávesnice na displeji (3) Uživatelská příručka tiskárny C9800 MFP > 85

86 Seznam serverů 1 (a) (b) Dotykem vyberte název serveru FTP. Stisknutím tlačítka OK (1) přesuňte vybraný server do pole FTP Server Name (Název serveru FTP) na kartě FTP Server. Uživatelská příručka tiskárny C9800 MFP > 86

87 Klávesnice na displeji Pomocí klávesnice na displeji a příslušných tlačítek můžete zadat následující informace o hostiteli: (a) Karta Basic Information (Základní informace): Server name (Název serveru) (1), Path (Cesta) (2), User Name (Uživatelské jméno) (3), Password (Heslo) (4) Uživatelská příručka tiskárny C9800 MFP > 87

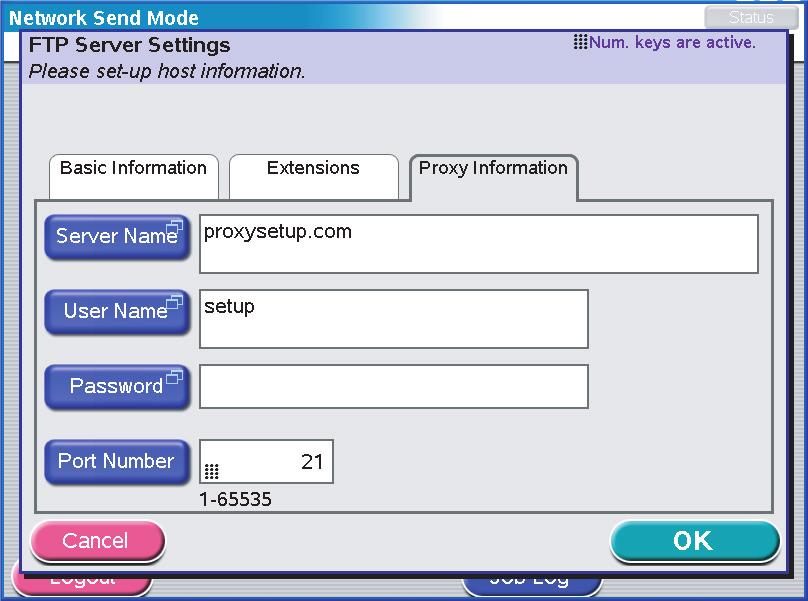

88 (b) Karta Extensions (Rozšíření): Port Number (číslo portu) (1), Timeout (Prodleva) (2), Retries (Počet opakování) (3), Interval (4) (c) (d) Karta Proxy Information (Informace o serveru Proxy): Server name (Název serveru) (1), User Name (Uživatelské jméno) (2), Password (Heslo) (3), Port Number (Číslo portu) (4) Stisknutím tlačítka OK (5) zadejte data a přesuňte vybraný server do pole FTP Server Name (Název serveru FTP) na kartě FTP Server. Uživatelská příručka tiskárny C9800 MFP > 88

89 3. Dotykem vyberte kartu Attachments (Přílohy) (a) (b) (c) Stiskněte tlačítko File Name (Název souboru) (1) a zadejte název naskenovaného souboru z klávesnice na displeji. Potom stiskněte tlačítko OK. Můžete použít následující funkce: Resolution (Rozlišení) (2) (150, 200, 300, 400, 600 dpi) Color Mode (Režim barev) (3) (Color (Barevný), Grayscale (Odstíny šedé), B/W (Černobílý)) File Format (Formát soubor) (4) (JPEG, PDF, TIFF) Sides (Strany) (5) (Jednostranně, Horní/Horní, Horní/Dolní) Umožňuje definovat jednostrannou orientaci nebo orientaci přední a zadní strany oboustranného výtisku při skenování. Chcete-li zadat další upřesňující nastavení, stiskněte tlačítko Advanced Settings (Upřesňující nastavení) (6): Uživatelská příručka tiskárny C9800 MFP > 89

90 Můžete vybrat některé z následujících funkcí: NE FUNKCE MOŽNOSTI POPIS 1 Original Size (Velikost předlohy) 2 Original Type (Typ předlohy) Auto (Automaticky), 5.5x8.5, 5.5x8.5R, 8.5x11, 8.5x11R, 8.5x13, 8.5x14, 11x17, A5, A5R, A4, A4R, A3, B5, B5R, B4 Mixed (Smíšený), Text, Photo (Fotografie) Umožňuje vybrat formát skenovaného dokumentu. Zadání typu obrazů v dokumentu. Umožňuje automatickou (přednastavenou) optimalizaci nastavení kvality obrazu. 3 Exposure (Expozice) -5 až +5 po 1 Umožňuje vybrat nastavení úrovně jasu a kontrastu. 4 Job Build (Sestavení úlohy) OFF (Vypnuto)/ON (Zapnuto) Umožňuje sestavit jednu úlohu kopírování nebo skenování pro více jednotlivých listů nebo předloh. Uživatelská příručka tiskárny C9800 MFP > 90

91 NE FUNKCE MOŽNOSTI POPIS 5 Edge/Center Erase (Smazání u hrany/u středu) 6 File Compression Level (Úroveň komprese souboru) 7 Background Removal (Odstranění pozadí) OFF (Vypnuto) / Edge (Hrana) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Center (Střed) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Off (Vypnuto), 1 až 10 po 1 OFF (Vypnuto), 1 až 10 po 1 Umožňuje smazat okrajové oblasti dokumentu, kde se při skenování s otevřeným krytem dokumentu (například při skenování knih a časopisů) mohou vyskytovat nadbytečné stíny a okraje. Funkci lze využít i pro jiné účely. Umožňuje smazat středovou obdélníkovou oblast dokumentu, ve které se při skenování vázaných předloh (knih, časopisů) mohou vyskytovat nadbytečné stíny a okraje. Používá se ve středovém rozvržení. Umožňuje vybrat úroveň komprese. Umožňuje smazat barevné pozadí dokumentu (má-li dokument barevné pozadí) barva pozadí se tedy nezobrazí. 4. Umístěte skenovaný dokument na sklo skeneru nebo do automatického podavače. 5. Stiskněte tlačítko START (Spustit). POTVRZENÍ PŘENOSU NA SERVER FTP Kde lze zkontrolovat stav přenosu na server FTP: > Obrazovka Job Log (Protokol úlohy): obrazovku lze zobrazit stisknutím tlačítka Job Log (Protokol úlohy). > Sestava FTP: Chcete-li sestavu vytisknout, stiskněte tlačítko SETUP (Nastavení) na ovládacím panelu skeneru, potom tlačítko Report (Sestava) a tlačítko Print (Tisk) příslušející Sestavě FTP. Uživatelská příručka tiskárny C9800 MFP > 91

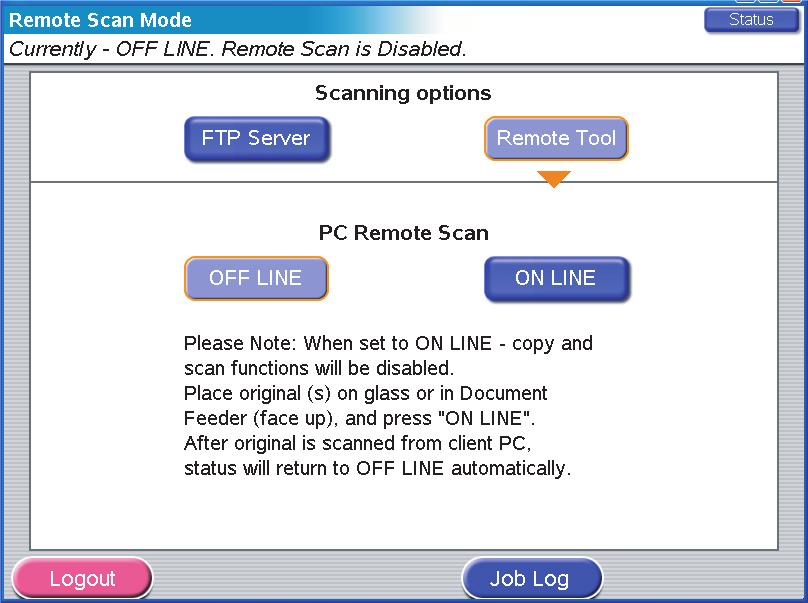

92 REŽIM VZDÁLENÉHO SKENOVÁNÍ Shrnutí hlavních kroků: (a) (b) (c) (d) (e) Stiskněte tlačítko SCAN TO NETWORK (Skenovat do sítě). Stiskněte tlačítko Remote Tool (Vzdálený nástroj). Vložte dokument do skeneru. Stiskněte tlačítko On Line (Připojit). Po naskenování dokumentu ze vzdáleného počítače se stav automaticky vrátí na Off Line (Odpojeno). Tyto kroky jsou podrobněji popsány níže. 1. Po stisknutí tlačítka SCAN TO NETWORK (Skenovat do sítě) se zobrazí obrazovka Network Send Mode (Režim odeslání do sítě) Stiskem tlačítka Remote Tool (Vzdálený nástroj) (1) zapněte režim Skenování do vzdáleného počítače v režimu Off Line (Odpojeno). 3. Vložte dokument do skeneru. 4. Stiskněte tlačítko On Line (Připojit) (2). Po naskenování dokumentu do klientského počítače a vypršení prodlevy se stav automaticky přepne zpět na Off Line (Odpojeno). V době, kdy je stav On Line (Připojeno), jsou funkce kopírování a skenování z ovládacího panelu skeneru nepřístupné. Uživatelská příručka tiskárny C9800 MFP > 92

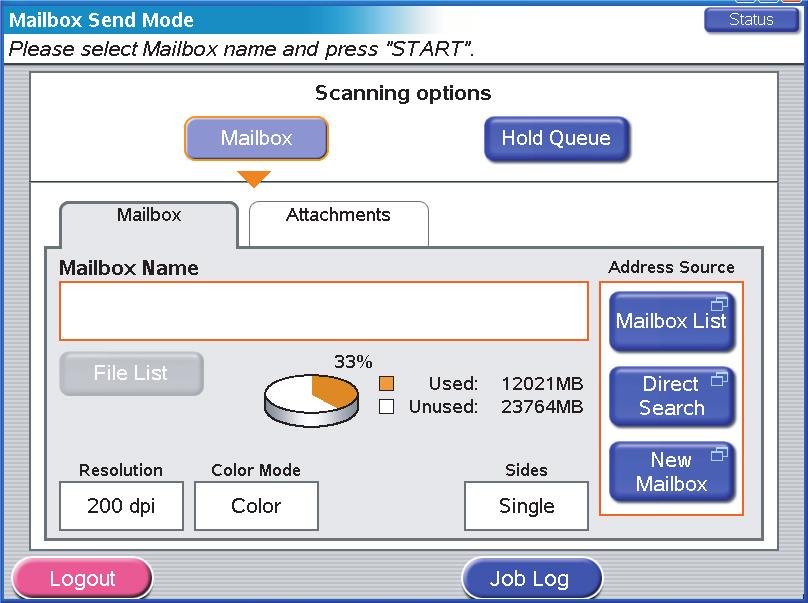

93 REŽIM ODESLÁNÍ DO POŠTOVNÍ SCHRÁNKY V kontextu této části jsou vlastnosti funkcí skenování do poštovní schránky a skenování do fronty shrnuté v následující tabulce. VLASTNOST POŠTOVNÍ SCHRÁNKA FRONTA Popis Jednoduchý souborový server na pevném disku tiskárny. Tisková fronta na pevném disku tiskárny. Množství Podle požadavků. 1 Přidělený název Ano Ne Kontrola heslem Ano Ne Přímé operace Vzdálené operace (z počítače v síti) Nástroje vzdáleného ovládání Vytvoření nové poštovní schránky. Odstranění poštovní schránky. Úprava hesla. Uložení souboru do poštovní schránky. Odstranění souboru z poštovní schránky. Import souboru do počítače. Odstranění souboru. Vzdálené skenování Fiery Remote Scan MS Internet Explorer. Uložení souboru do fronty. Náhled na soubor. Import souboru do počítače. Úprava souboru. Tisk souboru. Odstranění souboru. Přejmenování souboru. Pracovní stanice Fiery Command Work Station. REŽIM ODESLÁNÍ DO POŠTY SKENOVÁNÍ DO POŠTOVNÍ SCHRÁNKY Shrnutí hlavních kroků: (a) (b) (c) (d) (e) (f) Stiskněte tlačítko SCAN TO MAILBOX (Skenovat do pošty). Stiskněte tlačítko Mailbox (Poštovní schránka). Na kartě Mailbox (Poštovní schránka) zadejte název schránky. Na kartě Attachments (Přílohy) definujte vlastnosti přílohy. Podle potřeby použijte možnost Advanced Settings (Upřesňující nastavení). Vložte dokument do skeneru. Stiskněte tlačítko START (Spustit) na ovládacím panelu skeneru. Uživatelská příručka tiskárny C9800 MFP > 93

94 Tyto kroky jsou podrobněji popsány níže. 1. Po stisknutí tlačítka SCAN TO MAILBOX (Skenovat do pošty) se zobrazí obrazovka Mailbox Send Mode (Režim odeslání do pošty) Stiskněte tlačítko Mailbox (Poštovní schránka) (1) (výchozí nastavení). 3. Na kartě Mailbox (Poštovní schránka) zadejte název schránky pomocí některého z následujících tlačítek: > Seznam poštovních schránek (2) > Přímé vyhledávání (3) > Nová schránka (4) Uživatelská příručka tiskárny C9800 MFP > 94

95 Seznam poštovních schránek 2 1 (a) (b) (c) (d) (e) Stiskněte tlačítko Mailbox List (Seznam poštovních schránek). Dotykem vyberte název požadované schránky. Stisknutím tlačítka OK (1) přesuňte vybraný název do pole Mailbox Name (Název poštovní schránky) na kartě Mailbox (Poštovní schránka). Chcete-li zobrazit seznam souborů ve vybrané poštovní schránce, stiskněte tlačítko File List (Seznam souborů) (2). Ve zobrazeném okně pro ověření oprávnění heslem zadejte heslo pro vybranou poštovní schránku a stiskněte tlačítko OK. Uživatelská příručka tiskárny C9800 MFP > 95

96 Přímé vyhledávání 1 (a) (b) (c) Stiskněte tlačítko Direct Search (Přímé vyhledávání). Z klávesnice na displeji zadejte název poštovní schránky a stiskněte tlačítko OK (1). Z klávesnice na displeji zadejte heslo přidělené poštovní schránce a stiskněte tlačítko OK. Uživatelská příručka tiskárny C9800 MFP > 96

97 Nová poštovní schránka (a) (b) (c) Stiskněte tlačítko New Mailbox (Nová poštovní schránka). Stiskněte tlačítko Mailbox Name (Název schránky) (1) a zadejte název nové schránky z klávesnice na displeji. Potom stiskněte tlačítko OK. Stiskněte tlačítko Password (Heslo) (2) a zadejte heslo nové schránky z klávesnice na displeji. Potom stiskněte tlačítko OK. (d) Stiskněte tlačítko OK (3). 4. Chcete-li zkontrolovat seznam souborů již umístěných ve vybrané poštovní schránce, stiskněte tlačítko File List (Seznam souborů) a potom tlačítko OK. Uživatelská příručka tiskárny C9800 MFP > 97

98 5. Dotykem vyberte kartu Attachments (Přílohy) (a) (b) (c) Stiskněte tlačítko File Name (Název souboru) (1) a zadejte název naskenovaného souboru z klávesnice na displeji. Potom stiskněte tlačítko OK. Můžete použít následující funkce: Resolution (Rozlišení) (2) (150, 200, 300, 400, 600 dpi) Color Mode (Režim barev) (3) (Color (Barevný), Grayscale (Odstíny šedé), B/W (Černobílý)) Sides (Strany) (4) (Jednostranně, Horní/Horní, Horní/Dolní) Umožňuje definovat jednostrannou orientaci nebo orientaci přední a zadní strany oboustranného výtisku při skenování. Chcete-li zadat další upřesňující nastavení, stiskněte tlačítko Advanced Settings (Upřesňující nastavení) (5): Uživatelská příručka tiskárny C9800 MFP > 98

99 Můžete vybrat některé z následujících funkcí: NE FUNKCE MOŽNOSTI POPIS 1 Original Size (Velikost předlohy) 2 Original Type (Typ předlohy) Auto (Automaticky), 5.5x8.5, 5.5x8.5R, 8.5x11, 8.5x11R, 8.5x13, 8.5x14, 11x17, A5, A5R, A4, A4R, A3, B5, B5R, B4 Mixed (Smíšený), Text, Photo (Fotografie) Umožňuje vybrat formát skenovaného dokumentu. Zadání typu obrazů v dokumentu. Umožňuje automatickou (přednastavenou) optimalizaci nastavení kvality obrazu. 3 Exposure (Expozice) -5 až +5 po 1 Umožňuje vybrat nastavení úrovně jasu a kontrastu. 4 Job Build (Sestavení úlohy) OFF (Vypnuto)/ON (Zapnuto) Umožňuje sestavit jednu úlohu kopírování nebo skenování pro více jednotlivých listů nebo předloh. Uživatelská příručka tiskárny C9800 MFP > 99

100 NE FUNKCE MOŽNOSTI POPIS 5 Edge/Center Erase (Smazání u hrany/u středu) 6 File Compression Level (Úroveň komprese souboru) 7 Background Removal (Odstranění pozadí) OFF (Vypnuto)/Edge (Hrana) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Center (Střed) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Off (Vypnuto), 1 až 10 po 1 OFF (Vypnuto), 1 až 10 po 1 Umožňuje smazat okrajové oblasti dokumentu, kde se při skenování s otevřeným krytem dokumentu (například při skenování knih a časopisů) mohou vyskytovat nadbytečné stíny a okraje. Funkci lze využít i pro jiné účely. Umožňuje smazat středovou obdélníkovou oblast dokumentu, ve které se při skenování vázaných předloh (knih, časopisů) mohou vyskytovat nadbytečné stíny a okraje. Používá se ve středovém rozvržení. Umožňuje vybrat úroveň komprese. Umožňuje smazat barevné pozadí dokumentu (má-li dokument barevné pozadí) barva pozadí se tedy nezobrazí. 6. Umístěte skenovaný dokument na sklo skeneru nebo do automatického podavače. 7. Stiskněte tlačítko START (Spustit). REŽIM ODESLÁNÍ DO POŠTY SKENOVÁNÍ DO FRONTY Shrnutí hlavních kroků: (a) (b) (c) (d) (e) Stiskněte tlačítko SCAN TO MAILBOX (Skenovat do pošty). Stiskněte tlačítko Hold Queue (Fronta). Na kartě Attachments (Přílohy) definujte vlastnosti přílohy. Podle potřeby použijte možnost Advanced Settings (Upřesňující nastavení). Vložte dokument do skeneru. Stiskněte tlačítko START (Spustit) na ovládacím panelu skeneru. Uživatelská příručka tiskárny C9800 MFP > 100

101 Tyto kroky jsou podrobněji popsány níže. 1. Po stisknutí tlačítka SCAN TO MAILBOX (Skenovat do pošty) se zobrazí obrazovka Mailbox Send Mode (Režim odeslání do pošty) Stiskněte tlačítko Hold Queue (Fronta) (1). 3. Na kartě Hold Queue (Fronta) (2) zkontrolujte nastavení zadaná pro naskenovaný soubor. Uživatelská příručka tiskárny C9800 MFP > 101

102 4. Dotykem vyberte kartu Attachments (Přílohy) (a) (b) (c) Stiskněte tlačítko File Name (Název souboru) (1) a zadejte název naskenovaného souboru z klávesnice na displeji. Potom stiskněte tlačítko OK. Můžete použít následující funkce: Resolution (Rozlišení) (2) (150, 200, 300, 400, 600 dpi) Color Mode (Režim barev) (3) (Color (Barevný), Grayscale (Odstíny šedé), B/W (Černobílý)) Sides (Strany) (4) (Jednostranně, Horní/Horní, Horní/Dolní) Umožňuje definovat jednostrannou orientaci nebo orientaci přední a zadní strany oboustranného výtisku při skenování. Chcete-li zadat další upřesňující nastavení, stiskněte tlačítko Advanced Settings (Upřesňující nastavení) (5): Uživatelská příručka tiskárny C9800 MFP > 102

103 Můžete vybrat některé z následujících funkcí: NE FUNKCE MOŽNOSTI POPIS 1 Original Size (Velikost předlohy) 2 Original Type (Typ předlohy) Auto (Automaticky), 5.5x8.5, 5.5x8.5R, 8.5x11, 8.5x11R, 8.5x13, 8.5x14, 11x17, A5, A5R, A4, A4R, A3, B5, B5R, B4 Mixed (Smíšený), Text, Photo (Fotografie) Umožňuje vybrat formát skenovaného dokumentu. Zadání typu obrazů v dokumentu. Umožňuje automatickou (přednastavenou) optimalizaci nastavení kvality obrazu. 3 Exposure (Expozice) -5 až +5 po 1 Umožňuje vybrat nastavení úrovně jasu a kontrastu. 4 Job Build (Sestavení úlohy) OFF (Vypnuto) / ON (Zapnuto) Umožňuje sestavit jednu úlohu kopírování nebo skenování pro více jednotlivých listů nebo předloh. Uživatelská příručka tiskárny C9800 MFP > 103

104 NE FUNKCE MOŽNOSTI POPIS 5 Edge/Center Erase (Smazání u hrany/u středu) 6 File Compression Level (Úroveň komprese souboru) 7 Background Removal (Odstranění pozadí) OFF (Vypnuto)/Edge (Hrana) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" Center (Střed) Metricky: 0-50 mm v krocích po 1 mm Palce: 0" 2,0" v krocích po 0,1" OFF (Vypnuto), 1 až 10 po 1 OFF (Vypnuto), 1 až 10 po 1 Umožňuje smazat okrajové oblasti dokumentu, kde se při skenování s otevřeným krytem dokumentu (například při skenování knih a časopisů) mohou vyskytovat nadbytečné stíny a okraje. Funkci lze využít i pro jiné účely. Umožňuje smazat středovou obdélníkovou oblast dokumentu, ve které se při skenování vázaných předloh (knih, časopisů) mohou vyskytovat nadbytečné stíny a okraje. Používá se ve středovém rozvržení. Umožňuje vybrat úroveň komprese. Umožňuje smazat barevné pozadí dokumentu (má-li dokument barevné pozadí) barva pozadí se tedy nezobrazí. 5. Umístěte skenovaný dokument na sklo skeneru nebo do automatického podavače. 6. Stiskněte tlačítko START (Spustit). Uživatelská příručka tiskárny C9800 MFP > 104

105 SPOTŘEBNÍ MATERIÁL A ÚDRŽBA JEDNOTKA TISKÁRNY Tato část vysvětluje, jak vyměňovat spotřební materiál a výměnné díly, když skončí jejich životnost. Jako vodítko uvádíme očekávanou životnost těchto částí: > Toner stran A4 při pokrytí 5 %. Tiskárna je dodávána s tiskovými kazetami obsahujícími toner postačující na stran formátu A4. Z tohoto množství se k naplnění každého obrazového válce použije toner na stran A4. > Obrazový válec průměrná životnost stran formátu A4. > Pás unašeče přibližně stran formátu A4. > Zapékací jednotka přibližně stran formátu A4. KONTROLA SPOTŘEBY A ŽIVOTNOSTI MATERIÁLU A VÝMĚNNÝCH DÍLŮ V příslušné nabídce lze kdykoli zkontrolovat kolik zbývá z životnosti každého druhu spotřebního materiálu nebo výměnného dílu. V systému nabídek můžete například postupovat po cestě: Configuration (Konfigurace)>Supplies Life (Životnost materiálu)>cyan Toner (Azurový toner) Na displeji se zobrazí zbývající množství azurového toneru. Pak tiskárna přejde zpět do stavu Připravena k tisku. INDIKACE NUTNOSTI VÝMĚNY Pokud dochází zásoba některého spotřebního materiálu nebo se životnost některého výměnného dílu blíží ke konci, zobrazí se o tom zpráva na displeji. Po určité době se pak zobrazí zpráva, že je třeba provést výměnu. Jakmile se tato zpráva zobrazí, měli byste příslušný díl vyměnit co nejdříve, jinak riskujete pokles kvality tisku. Pro válečky v podavači papíru a válečky v podavači víceúčelového vstupního zásobníku se žádné varovné zprávy o výměně nezobrazují. Doporučená výměna: přibližně po listech formátu A4. Uživatelská příručka tiskárny C9800 MFP > 105

106 INFORMACE O OBJEDNÁVÁNÍ SPOTŘEBNÍHO MATERIÁLU POLOŽKA ŽIVOTNOST OBJEDNACÍ ČÍSLO Toner, černý 15,000 stran A4 při pokrytí 5 % Toner, azurový 15,000 stran A4 při pokrytí 5 % Toner, purpurový 15,000 stran A4 při pokrytí 5 % Toner, žlutý 15,000 stran A4 při pokrytí 5 % Toner, balení se všemi čtyřmi barvami (pro každý ze čtyř barevných tonerů) 15,000 stran A4 při pokrytí 5 % Obrazový válec, černý 30,000 stran A4 v průměru Obrazový válec, azurový 30,000 stran A4 v průměru Obrazový válec, purpurový 30,000 stran A4 v průměru Obrazový válec, žlutý 30,000 stran A4 v průměru Svorky 3 x svorek INFORMACE O OBJEDNÁVÁNÍ VÝMĚNNÝCH DÍLŮ POLOŽKA ŽIVOTNOST OBJEDNACÍ ČÍSLO Zapékací jednotka 100,000 stran A Pásový unašeč 100,000 stran A Nádoba na uniklý toner 30,000 stran A4 v průměru Sada podávacích válečků (pro vstupní zásobník) 120,000 stran A Sada podávacích válečků (pro víceúčelový vstupní zásobník) 120,000 stran A Uživatelská příručka tiskárny C9800 MFP > 106

107 VÝMĚNA SPOTŘEBNÍHO MATERIÁLU A VÝMĚNNÝCH DÍLŮ Spotřební materiál i výměnné díly jsou dodávány s podrobnými pokyny k instalaci a výměně. Postupujte přesně podle těchto pokynů. ČIŠTĚNÍ HLAV S DIODAMI LED. Hlavy s diodami LED je třeba čistit: UPOZORNĚNÍ! Abyste se svým zařízením dosáhli maximální kvality a výkonu, používejte pouze originální spotřební materiál OKI Printing Solutions. Použití jiných výrobků než originálních výrobků Oki může způsobit omezení výkonu tiskárny a neplatnost záruky. Technické údaje se mohou změnit bez předchozího upozornění. Všechny ochranné známky jsou registrovány. > při každé výměně tonerové kazety (pomůcka na čištění čoček LED je přiložena ke každé výměnné tonerové kazetě), > když na tiskovém výstupu pozorujete vybledlé obrázky, bílé pruhy nebo rozmazaná písmena. Pro čištění hlavy s diodami LED použijte pomůcku na čistění čoček LED nebo jemný suchý hadřík. 1. Zvedněte jednotku skeneru a otevřete horní kryt jednotky tiskárny. a 1 b c Uživatelská příručka tiskárny C9800 MFP > 107

108 2. Pomůckou na čištění čoček LED nebo jemným hadříkem opatrně otřete každou ze čtyř hlav s diodami LED (1). Pomůckou na čištění pohybujte podle obrázku, při každém otření použijte vždy čistou část pomůcky. Dejte pozor, abyste nepoškodili chránič (2). 3. Zavřete horní kryt jednotky tiskárny a sklopte jednotku skeneru. Uživatelská příručka tiskárny C9800 MFP > 108

109 ČIŠTĚNÍ VÁLEČKŮ V PODAVAČI PAPÍRU Pokud často dochází k uvíznutí papíru, vyčistěte válečky v podavači papíru. 1. Odložte takové doplňky, jako jsou náramkové hodinky a náramky. Vypněte tiskárnu postupným použitím tlačítka Shutdown/Restart a pak hlavního vypínače. Uživatelská příručka tiskárny C9800 MFP > 109

110 2. Otevřete postranní kryt vstupního zásobníku 1 a vytáhněte desku vodítka papíru (1) Vstupní zásobník 1 vytáhněte celý směrem z jednotky tiskárny. Uživatelská příručka tiskárny C9800 MFP > 110

111 4. Válečky podavače papíru (2) jsou nyní přístupné otvorem z něhož jste vytáhli vstupní zásobník 1. Všechny tři válečky otřete jemným hadříkem lehce navlhčeným ve vodě Vraťte vstupní zásobník 1 zpět do tiskárny. Uživatelská příručka tiskárny C9800 MFP > 111

112 6. Vraťte desku vodítka papíru do původní polohy a zavřete postranní kryt vstupního zásobníku Zapněte jednotku tiskárny. Uživatelská příručka tiskárny C9800 MFP > 112

113 ČIŠTĚNÍ POUZDRA JEDNOTKY TISKÁRNY 1. Vypněte tiskárnu postupným použitím tlačítka Shutdown/Restart a pak hlavního vypínače. 2. Otřete povrch jednotky tiskárny jemným hadříkem velmi lehce navlhčeným ve vodě nebo v čistícím prostředku s neutrálním ph. 3. Osušte povrch jednotky tiskárny suchým jemným hadříkem. Uživatelská příručka tiskárny C9800 MFP > 113

114 4. Zapněte jednotku tiskárny. VYPRÁZDNĚNÍ NÁDOBY NA ODPAD PO DĚROVÁNÍ (Volitelné příslušenství děrovací jednotky) Pokud displej signalizuje, že nádoba na odpad po děrování je plná, vyprázdněte ji následujícím způsobem: 1. Pomocí páčky na dokončovací jednotce tuto jednotku uvolněte a pak ji oddělte od jednotky tiskárny. Uživatelská příručka tiskárny C9800 MFP > 114

115 2. Vyjměte nádobu na odpad po děrování. Držte nádobu rovně, aby se odpad nevysypal. 3. Vyhoďte odpad na vhodné místo. 4. Nádobu na odpad opatrně zasuňte zpět do dokončovací jednotky. Uživatelská příručka tiskárny C9800 MFP > 115

116 5. Zkontrolujte, zda je nádoba správně zasunuta a pak vraťte dokončovací jednotku zpět na své místo. Dejte pozor, abyste si nepřiskřípli prsty. Uživatelská příručka tiskárny C9800 MFP > 116

117 ÚDRŽBA - JEDNOTKA SKENERU ČIŠTĚNÍ AUTOMATICKÉHO PODAVAČE Někdy může dojít ke znečištění vodicí podložky sady nebo podávacích válečků inkoustem, částečkami toneru nebo papírovým prachem. V takovém případě skenovací modul pravděpodobně nebude plynule podávat dokumenty. Pokud k takové situaci dojde, postupujte podle níže uvedeného návodu k čištění. 1. Navlhčete bavlněný hadřík isopropanolem (95%). 2. Stiskněte uvolňovací tlačítko automatického podavače (2) a otevřete přední kryt automatického podavače Otřete podávací válečky (3) pohybem ze strany na stranu. 4. Válečky přetočte prstem a opakujte krok 3, dokud nebudou válečky čisté. Dejte pozor, abyste nezavadili o pružiny poblíž vodicí podložky nebo je nepoškodili (4). 5. Otřete vodicí podložku (4) směrem shora dolů. Dejte pozor abyste přitom nezachytili pružiny. 6. Zavřete přední kryt automatického podavače (2). Přístroj je nyní připraven k použití. Uživatelská příručka tiskárny C9800 MFP > 117

118 ČIŠTĚNÍ DOTYKOVÉHO DISPLEJE UPOZORNĚNÍ! Dejte pozor, abyste příliš netlačili na dotykový displej nebo jej nepoškodili. 1. K čištění povrchu displeje použijte měkký hadřík, který je suchý nebo navlhčen čisticím prostředkem s neutrálním ph nebo ethanolem. Nepoužívejte žádná organická rozpouštědla, kyselé ani zásadité roztoky. ČIŠTĚNÍ DESKY DOKUMENTU Desku dokumentu je někdy nutné vyčistit. Zajistíte tak optimální kvalitu obrazu a výkon. Postup pro čištění skleněné desky: 1. Otevřete kryt dokumentu (1) Navlhčete čistý měkký hadřík isopropanolem (95%). 3. Opatrně otřete desku dokumentu (2) a bílý list (3) na spodní straně krytu dokumentu a odstraňte tak prach a částečky toneru. Uživatelská příručka tiskárny C9800 MFP > 118

119 4. Zavřete kryt dokumentu (1). Přístroj je nyní připraven k použití. VÝMĚNA ZASOUVACÍHO MODULU VODICÍ PODLOŽKY Po naskenování přibližně stran pomocí automatického podavače bude vodicí podložka pravděpodobně opotřebovaná a mohou se vyskytnout potíže s podáváním dokumentů. V takovém případě se doporučuje vyměnit modul vodicí podložky za nový. Postup pro výměnu modulu vodicí podložky. ODEBRÁNÍ ZASOUVACÍHO MODULU VODICÍ PODLOŽKY 1. Stiskněte uvolňovací tlačítko automatického podavače (2) a otevřete přední kryt automatického podavače. 2 1 Uživatelská příručka tiskárny C9800 MFP > 119

120 2. Prsty stiskněte obě ramena zasouvacího modulu vodicí podložky automatického podavače směrem dovnitř a vytáhněte zasouvací modul vodicí podložky automatického podavače. VLOŽENÍ NOVÉHO ZASOUVACÍHO MODULU VODICÍ PODLOŽKY 1. Vybalte nový zasouvací modul vodicí podložky z krabice. 2. Prsty stiskněte obě ramena zasouvacího modulu vodicí podložky (2) směrem dovnitř. Uživatelská příručka tiskárny C9800 MFP > 120

121 3. Zatlačte zasouvací modul vodicí podložky směrem do otvoru, dokud nezaklapne na místo. Uživatelská příručka tiskárny C9800 MFP > 121

122 VOLITELNÉ PŘÍSLUŠENSTVÍ Tato část popisuje volitelné příslušenství k víceúčelovému zařízení (MFP). K tiskárně je k dispozici toto příslušenství: > Dokončovací modul (pro sešívání a vázání tiskových výstupů). > Děrovací jednotka (rozšiřuje funkčnost dokončovací jednotky). INFORMACE O OBJEDNÁVÁNÍ PŘÍSLUŠENSTVÍ POLOŽKA OBJEDNACÍ ČÍSLO Dokončovací jednotka: se čtyřmi zásobníky Děrovací jednotka k dokončovací jednotce: pro 4 otvory pro 2 otvory pro 4 otvory (Švédsko) INSTALACE PŘÍSLUŠENSTVÍ POZNÁMKA Dokončovací jednotku a děrovací jednotku musí instalovat autorizovaný technik. Pro následující příslušenství je třeba upravit nastavení v ovladačích tiskárny: > Děrovací jednotka > Finisher (Dokončovací jednotka) Podrobnosti o nastavení ovladačů naleznete v Příručce pro ovládání tisku. Uživatelská příručka tiskárny C9800 MFP > 122

123 ODSTRAŇOVÁNÍ POTÍŽÍ OBECNÉ INFORMACE Pokud zobrazovací panel jednotky tiskárny nic nezobrazuje nebo pokud je 10 minut po zapnutí stále v pohotovostním režimu, vypněte tiskárnu podle postupu pro vypnutí jednotky tiskárny (strana 52). Před restartováním jednotky tiskárny zkontrolujte připojení všech kabelů. Pokud potíže přetrvávají, obraťte se na prodejce. PRÁCE V SÍTI Většinu potíží při práci v síti lze vyřešit pomocí Příručky divoké konfigurace. Informace o odstraňování konkrétních potíží s em a potíží se serverem LDAP naleznete v části Dodatek G Odstraňování potíží (při práci v síti) na straně 197. UVÍZNUTÍ PAPÍRU Tato část poskytuje informace, jež vám pomohou v případě problémů, které mohou nastat při práci s víceúčelovým zařízením. Následující odstavce popisují kroky, které je třeba udělat v případě uvíznutí papíru nebo pokud tisk dává neuspokojivé výsledky. V této části jsou popsány zprávy o uvíznutí papíru zobrazované na displeji a jim odpovídající akce. Přehled ostatních běžných zpráv a navrhovaných řešení viz Dodatek A Zprávy na displeji (tiskárna) na straně 162. UVÍZNUTÍ PAPÍRU - JEDNOTKA TISKÁRNY Pokud dojde k uvíznutí papíru, na displeji kontrolního panelu tiskárny se zobrazí příslušná zpráva. Pomocí tlačítka HELP můžete zobrazit rady, jak uvízlý papír odstranit. Podrobnosti o odstranění uvízlého papíru jsou popsány v následujících odstavcích, které odpovídají jednotlivým chybovým zprávám. OPEN COVER, PAPER JAM, TTTTTT SIDE COVER (OTEVŘÍT KRYT, UVÍZNUTÍ PAPÍRU, POSTRANNÍ KRYT VSTUPNÍHO ZÁSOBNÍKU TTTTTT) V této zprávě se na displeji místo znaků tttttt zobrazí znaky Tray 1 (vstupní zásobník 1) nebo Tray2 až Tray 4 (vstupní zásobník 2 až 4). V tomto příkladu je použit vstupní zásobník 1, pro další vstupní zásobníky je postup obdobný. Uživatelská příručka tiskárny C9800 MFP > 123

124 1. Stlačte západku (1) na postranním krytu vstupního zásobníku 1 a otevřete kryt Uchopte vodítko papíru za výstupek (2) a vyklopte ho ven Opatrně odstraňte uvízlý papír. Uživatelská příručka tiskárny C9800 MFP > 124

125 4. Vraťte vodítko papíru do původní polohy a zavřete postranní kryt vstupního zásobníku 1. OPEN COVER, PAPER JAM, SIDE COVER (OTEVŘÍT KRYT, UVÍZNUTÍ PAPÍRU, POSTRANNÍ KRYT) 1. Pokud je víceúčelový vstupní zásobník otevřen, zavřete ho, abyste získali přístup k postrannímu krytu. 1 Uživatelská příručka tiskárny C9800 MFP > 125

126 2. Zatáhněte za uvolňovací páčku (2) a vyklopte postranní kryt Opatrně odstraňte uvízlý papír. Uživatelská příručka tiskárny C9800 MFP > 126

127 4. Zavřete postranní kryt. OPEN COVER, PAPER JAM, TOP COVER (OTEVŘETE KRYT, UVÍZNUTÍ PAPÍRU, HORNÍ KRYT) 1. Zvedněte jednotku skeneru, zmáčkněte páčku horního krytu jednotky tiskárny (1) a otevřete horní kryt. 1 VAROVÁNÍ! Dejte pozor, abyste se nedotkli zapékací jednotky, která je po tisku horká. Uživatelská příručka tiskárny C9800 MFP > 127

128 2. Stlačte držadlo košíku (2) s válci a zdvihněte ho. 3. Z pásového unašeče opatrně odstraňte veškerý papír. 4. Pokud papír uvízl v zapékací jednotce, uvolněte jednotku zatlačením na uzamykací páčku (3) ve směru jako na obrázku. VAROVÁNÍ! Dejte pozor, abyste se nedotkli zapékací jednotky, která může být horká. Pokud je zapékací jednotka horká, vyčkejte, dokud nevychladne. Teprve pak se pokuste odstranit uvízlý papír. Uživatelská příručka tiskárny C9800 MFP > 128

129 Uchopte zapékací jednotku (4) za držadlo, vyjměte ji z jednotky tiskárny a umístěte ji na rovnou podložku Stiskněte uvolňovací páčky (5) a odstraňte uvízlý papír. 5 Uživatelská příručka tiskárny C9800 MFP > 129

130 6. Opatrně vraťte zapékací jednotku zpět do jednotky tiskárny a zajistěte ji otočením uzamykací páčky zobrazeným směrem Pokud se uvízlý papír nachází poblíž výstupu papíru, otevřete výstupní zásobník pro odkládání lícem nahoru (7). 7 Uživatelská příručka tiskárny C9800 MFP > 130

131 8. Vyklopte postranní kryt (výstup papíru) (8) a odstraňte uvízlý papír Zavřete nejprve postranní kryt (výstup papíru) a pak i výstupní zásobník pro odkládání lícem nahoru. Uživatelská příručka tiskárny C9800 MFP > 131

132 10. Vraťte košík s obrazovým válcem (9) na původní místo a zkontrolujte, zda držadlo zaklaplo na místo Zavřete horní kryt jednotky tiskárny a zkontrolujte, že zaklapnul, a potom sklopte jednotku skeneru. Uživatelská příručka tiskárny C9800 MFP > 132

133 UVÍZNUTÍ PAPÍRU DUPLEXNÍ JEDNOTKA CHECK DUPLEX UNIT, PAPER JAM (ZKONTROLUJTE DUPLEXNÍ JEDNOTKU, UVÍZNUTÍ PAPÍRU) 1. Pokud je k jednotce tiskárny připojena dokončovací jednotka, oddělte obraceč od tiskárny pomocí páčky (1). 1 Uživatelská příručka tiskárny C9800 MFP > 133

134 2. Pomocí tlačítka (2) uvolněte kryt duplexní jednotky a otevřete ho Opatrně odstraňte uvízlý papír a zavřete kryt. Uživatelská příručka tiskárny C9800 MFP > 134

135 4. Pomocí páček (3) uvolněte duplexní jednotku a vyjměte ji Uchopte přední horní kryt za úchytku (4), opatrně ho přitlačte dovnitř a zvedněte jej. 4 Uživatelská příručka tiskárny C9800 MFP > 135

136 6. Opatrně odstraňte uvízlý papír. 7. Obdobným způsobem odstraňte všechny uvízlé papíry pod zadním horním krytem. Uživatelská příručka tiskárny C9800 MFP > 136

137 8. Vraťte oba horní kryty zpět na původní místo. 9. Zasuňte duplexní jednotku zpět na místo. Uživatelská příručka tiskárny C9800 MFP > 137

138 10. Pokud jste oddělili dokončovací jednotku od tiskárny, abyste získali přístup k duplexní jednotce, vraťte dokončovací jednotku na původní místo. Uživatelská příručka tiskárny C9800 MFP > 138

139 UVÍZNUTÍ PAPÍRU DOKONČOVACÍ JEDNOTKA (VOLITELNÉ PŘÍSLUŠENSTVÍ) CHECK FINISHER, PAPER JAM/PAPER REMAINS (ZKONTROLUJTE DOKONČOVACÍ JEDNOTKU, UVÍZLÝ PAPÍR / PAPÍR NEODSTRANĚN) Použijte tlačítko HELP na ovládacím panelu jednotky tiskárny a podívejte se na zobrazené číslo. Podle tohoto číselného kódu zvolíte postup pro odstranění uvízlého papíru. Následující odstavce vysvětlují postupy pro jednotlivé číselné kódy. 591, 592, 593, 599/ 643, 645 (PAPÍR UVÍZLÝ V OKOLÍ DOKONČOVACÍ JEDNOTKY) 1. Odstraňte veškerý papír z výstupu dokončovací jednotky. 2. Uvolněte dokončovací jednotku páčkou (1) a oddělte ji od obraceče. 1 Uživatelská příručka tiskárny C9800 MFP > 139

140 3. Otevřete horní kryt dokončovací jednotky. 4. Opatrně odstraňte uvízlý papír. 5. Zavřete horní kryt dokončovací jednotky. Uživatelská příručka tiskárny C9800 MFP > 140

141 6. Vraťte dokončovací jednotku na původní místo a připojte ji k obraceči. 594, 597, 598/ 644, 646 (PAPÍR UVÍZLÝ V DOKONČOVACÍ JEDNOTCE) 1. Uvolněte dokončovací jednotku páčkou (1) a oddělte ji od obraceče. 1 Uživatelská příručka tiskárny C9800 MFP > 141

142 2. Otevřete horní kryt dokončovací jednotky (2) Otáčejte dolním kolečkem (3) ve směru hodinových ručiček, dokud není zcela vysunut veškerý uvízlý papír Odstraňte vysunutý papír. Uživatelská příručka tiskárny C9800 MFP > 142

143 5. Zavřete přední kryt dokončovací jednotky. 6. Otevřete pravý boční kryt dokončovací jednotky. 7. Opatrně odstraňte uvízlý papír. Uživatelská příručka tiskárny C9800 MFP > 143

144 8. Zavřete pravý boční kryt dokončovací jednotky. 9. Vraťte dokončovací jednotku na původní místo a připojte ji k obraceči. Uživatelská příručka tiskárny C9800 MFP > 144

145 590 (PAPÍR UVÍZLÝ V DOKONČOVACÍ JEDNOTCE NEBO V DĚROVACÍ JEDNOTCE) 1. Uvolněte dokončovací jednotku páčkou (1) a oddělte ji od obraceče Posouvejte výčnělkem (2) na pravé straně dokončovací jednotky, až se dostane na úroveň značky (3) Otevřete horní kryt dokončovací jednotky. Uživatelská příručka tiskárny C9800 MFP > 145

146 4. Opatrně odstraňte uvízlý papír. 5. Zavřete horní kryt dokončovací jednotky. 6. Vraťte dokončovací jednotku na původní místo a připojte ji k obraceči. Uživatelská příručka tiskárny C9800 MFP > 146

147 CHECK INVERTER, PAPER JAM (ZKONTROLUJTE OBRACEČ, UVÍZLÝ PAPÍR) 1. Uvolněte dokončovací jednotku páčkou (1) a oddělte ji od obraceče Stlačte zapuštěné držadlo (2) a otevřete levý boční kryt obraceče. 2 Uživatelská příručka tiskárny C9800 MFP > 147

148 3. Opatrně odstraňte uvízlý papír. 4. Zavřete levý boční kryt obraceče. 5. Vraťte dokončovací jednotku na původní místo a připojte ji k obraceči. Uživatelská příručka tiskárny C9800 MFP > 148

149 6. Posouvejte páčkou obraceče (3) a oddělte ho od tiskárny Otevřete pravá boční dvířka (4) obraceče. 4 Uživatelská příručka tiskárny C9800 MFP > 149

150 8. Opatrně odstraňte uvízlý papír. 9. Zavřete pravá boční dvířka. 10. Vraťte dokončovací jednotku a obraceč na původní místa a připojte je k jednotce tiskárny. Uživatelská příručka tiskárny C9800 MFP > 150

151 JAK PŘEDCHÁZET UVÍZNUTÍ PAPÍRU V JEDNOTCE TISKÁRNY Následující tabulka shrnuje možné příčiny uvíznutí papíru a navrhuje způsoby, jak jim předcházet. MOŽNÁ PŘÍČINA Jednotka tiskárny nestojí rovně. Tisková média jsou příliš lehká nebo příliš těžká. Tisková média jsou vlhká nebo nabitá statickou elektřinou. Tisková média jsou zmačkaná nebo zkroucená. Okraje listů tiskových médií nejsou zarovnány. Tisková média nejsou ve vstupním zásobníku dobře srovnána. Obálky používané pro tisk nejsou správně orientovány. Podávací váleček jednotky tiskárny je znečištěn. Podávací válečky jednotky tiskárny jsou opotřebované. Gramáž používaných médií nebo jejich typ byly špatně zadány. DOPORUČENÁ NÁPRAVA Zajistěte vyrovnání jednotky tiskárny. Použijte vhodnější tisková média. Používejte média, která byla skladována za vhodné teploty a vlhkosti. Použijte vhodnější tisková média. Narovnaná média použít můžete. Vyjměte listy, zarovnejte jejich okraje a znovu je vložte do tiskárny. Upravte zarážky a vodítka papíru ve vstupním zásobníku nebo v ručním podavači (u víceúčelového vstupního zásobníku), aby tisková média byla správně zarovnána. Podle potřeby upravte orientaci. Vyčistěte váleček hadříkem navlhčeným ve vodě. Vyměňte podávací válečky. Nastavte v nabídce tiskárny správné hodnoty pro parametry [Media Weight] (Gramáž média) a [Media Type] (Typ média). Uživatelská příručka tiskárny C9800 MFP > 151

152 ŘEŠENÍ NEUSPOKOJIVÝCH VÝSLEDKŮ TISKU PŘÍZNAKY MOŽNÁ PŘÍČINA KROKY K ŘEŠENÍ Na vytištěných stránkách je vidět svislá bílá čára. Tištěné obrázky slábnou ve svislém směru. Tisk je příliš světlý. Částečně vybledlé obrázky. V jednolitých plochách se objevují bílé skvrny a čáry. Hlava s diodami LED je znečištěná. Málo toneru. Na obrazový válec se dostal cizorodý materiál. Ochranný film kazety obrazového válce je znečištěn. Hlava s diodami LED je znečištěná. Málo toneru. Používáte papír, který není pro jednotku tiskárny vhodný. Tonerová kazeta není správně usazena. Málo toneru. Papír je navlhlý. Používáte papír, který není pro jednotku tiskárny vhodný. Tloušťka a typ papíru jsou nevhodné. Pro tisk byl použit recyklovaný papír. Papír je navlhlý nebo příliš suchý. Otřete hlavu s diodami LED pomůckou na čištění čoček LED nebo jemným hadříkem. Vyměňte tonerovou kazetu. Vyměňte kazetu obrazového válce. Otřete film s diodami LED pomůckou na čištění čoček LED nebo jemným hadříkem. Otřete hlavu s diodami LED pomůckou na čištění čoček LED nebo jemným hadříkem. Vyměňte tonerovou kazetu. Používejte doporučený papír. Vyjměte tonerovou kazetu a znovu ji správně nainstalujte. Vyměňte tonerovou kazetu. Používejte papír skladovaný za vhodné teploty a vlhkosti. Používejte doporučený papír. Nastavte v nabídce tiskárny správné hodnoty pro parametry [Media Weight] (Gramáž média) a [Media Type] (Typ média) nebo nastavte o jednu úroveň vyšší hodnotu parametru [Media Weight] (Gramáž média). Nastavte o jednu úroveň vyšší hodnotu parametru [Media Weight] (Gramáž média). Používejte papír skladovaný za vhodné teploty a vlhkosti. Uživatelská příručka tiskárny C9800 MFP > 152

153 PŘÍZNAKY MOŽNÁ PŘÍČINA KROKY K ŘEŠENÍ Na vytištěných stránkách se objevují svislé čáry. Opakovaně se objevují podobné svislé čáry a skvrny. Bílé části papíru jsou pokryté světlými skvrnami. Okraje písmen jsou rozmazané. Toner se stírá z tiskového média. Nerovnoměrný lesk. Kazeta obrazového válce je poškozená. Málo toneru. Pokud je interval opakování asi 94 mm (4 palce), je nejspíše znečištěn obrazový válec (zelený váleček). Pokud je interval opakování okolo 42 mm (1,5 palce), na kazetu obrazového válce se mohly dostat cizorodé částice. Pokud je interval opakování okolo 87 mm (3,5 palce), je nejspíše poškozena zapékací jednotka. Kazeta obrazového válce byla vystavena světlu. Papír je nabit statickou elektřinou. Použitý papír je příliš silný. Málo toneru. Hlava s diodami LED je znečištěná. Tloušťka a typ papíru byly chybně zadány. Pro tisk byl použit recyklovaný papír. Tloušťka a typ papíru byly chybně zadány. Vyměňte kazetu obrazového válce. Vyměňte tonerovou kazetu. Lehce jej otřete jemným hadříkem. Pokud je válec poškozen, kazetu s obrazovým válcem vyměňte. Otevřete a znovu zavřete horní kryt a zkuste tisknout znovu. Vyměňte zapékací jednotku. Pokud se problém nepodařilo vyřešit jinak, kazetu obrazového válce vyměňte. Používejte papír skladovaný za vhodné teploty a vlhkosti. Používejte slabší papír. Vyměňte tonerovou kazetu. Otřete film s diodami LED pomůckou na čištění čoček LED nebo jemným hadříkem. Nastavte v nabídce tiskárny správné hodnoty pro parametry [Media Type] (Typ média) a [Media Weight] (Gramáž média) nebo nastavte o jednu úroveň vyšší hodnotu parametru [Media Weight] (Gramáž média). Nastavte o jednu úroveň vyšší hodnotu parametru [Media Weight] (Gramáž média). Nastavte v nabídce tiskárny správné hodnoty pro parametry [Media Type] (Typ média) a [Media Weight] (Gramáž média) nebo nastavte o jednu úroveň vyšší hodnotu parametru [Media Weight] (Gramáž média). Uživatelská příručka tiskárny C9800 MFP > 153

154 UVÍZNUTÍ PAPÍRU - AUTOMATICKÝ PODAVAČ Postup pro odstranění uvíznutého papíru z automatického podavače: Stiskněte uvolňovací tlačítko automatického podavače (1). 2. Opatrně otevřete přední kryt automatického podavače (2). 3. Opatrně vytáhněte papír z automatického podavače. 4. Pokud se uvíznutý papír nachází v oblasti výstupu z automatického podavače, otevřete kryt dokumentu automatického podavače, použijte barevnou uvolňovací páku (3) umístěnou na spodní straně krytu a opatrně uvolněte uvíznutý papír. Zavřete kryt dokumentu. 5. Zavřete přední kryt automatického podavače. 6. Předtím, než budete pokračovat, se ujistěte, že byl úplně odstraněn všechen uvíznutý papír. POZNÁMKA V případě, že dojde k uvíznutí papíru v automatickém podavači dokumentů, stejně jako v případě zobrazení chybové zprávy ADF cover open error (Chyba otevřeného krytu autom. podavače), Flatbed cover open error (Chyba otevřeného krytu desky skeneru) nebo Hard disk full error (Chyba plného pevného disku), dojde ke zrušení aktuální úlohy skenování nebo kopírování. ŘEŠENÍ NEUSPOKOJIVÝCH VÝSLEDKŮ KOPÍROVÁNÍ Zajistěte, aby byla neustále čistá skleněná deska jednotky skeneru, jak je navrženo v části Řešení neuspokojivých výsledků tisku na straně 152. Uživatelská příručka tiskárny C9800 MFP > 154

155 UVÍZNUTÍ SVORKY DOKONČOVACÍ JEDNOTKA (VOLITELNÉ PŘÍSLUŠENSTVÍ) CHECK FINISHER, STAPLE JAM (ZKONTROLUJTE DOKONČOVACÍ JEDNOTKU, UVÍZLÁ SVORKA) Pokud se na displeji jednotky tiskárny zobrazí zpráva o uvíznutí svorky, odstraňte závadu následujícím způsobem: 1. Otevřete přední kryt dokončovací jednotky. 2. Otáčejte tlačítkem v uvedeném směru, dokud se neobjeví barevný indikátor. Uživatelská příručka tiskárny C9800 MFP > 155

156 3. Odstraňte veškerý papír, který čeká na sešití v oblasti výstupu. 4. Vytáhněte sešívací jednotku. Uživatelská příručka tiskárny C9800 MFP > 156

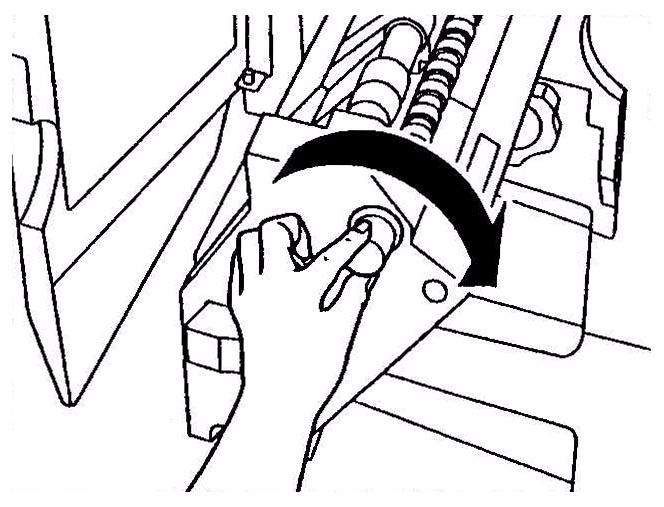

157 5. Otáčejte tlačítkem ve směru jako na obrázku, abyste sešívačku posunuli dopředu. 6. Uchopte obě strany kazety sešívačky, vytáhněte ji nahoru a vyjměte ji. 7. Zdvihněte otvor kazety sešívačky. Uživatelská příručka tiskárny C9800 MFP > 157

158 8. Odstraňte všechny svorky, které jsou vysunuté ze zásobníku. 9. Vraťte otvor kazety sešívačky na své původní místo. 10. Znovu nasaďte kazetu sešívačky. Uživatelská příručka tiskárny C9800 MFP > 158

159 11. Zkontrolujte, že kazeta sešívačky je správně nasazena do sešívací jednotkou a pak zasuňte sešívací jednotku na původní místo. 12. Zavřete horní kryt dokončovací jednotky. Dejte pozor, abyste si nepřiskřípli prsty. Uživatelská příručka tiskárny C9800 MFP > 159

160 TECHNICKÉ ÚDAJE TISKÁRNA POLOŽKA Rozměry Hmotnost Rychlost tisku Rozlišení Emulace jazyků řízení tisku Paměť Vstup papíru při gramáži 80 g/m 2 SPECIFIKACE 655 x 620 x 462 mm (šířka x hloubka x výška) Bez příslušenství, 68 kg 36 stran za minutu barevně; 40 stran za minutu černobíle 1200 x 1200 dpi PCL 5c, PCL XL 2.1, PS 1 GB (max.) Vstupní zásobníky 1 4: 530 listů formátu A4 v každém zásobníku Víceúčelový vstupní zásobník: 230 listů formátu A4 Gramáž papíru g/m 2 Výstup papíru Rozhraní Pracovní cyklus Výstupní zásobník pro odkládání lícem dolů 500 listů Výstupní zásobník pro odkládání lícem nahoru: 250 listů Paralelní, USB 2.0, Ethernet 10Base-T (10 Mb/s) a 100Base-TX (100 Mb/s) Maximálně stran za měsíc Životnost toneru stran A4 při pokrytí 5 % Životnost obrazového válce Životnost pásu Životnost zapékací jednotky Životnost nádoby na uniklý toner Napájení Příkon stran A stran A stran A stran A V~, 50/60 Hz, 6A Za provozu: maximálně 1500W, běžně 750 W V pohotovostním režimu: maximálně 1300W, běžně 200 W V režimu úspory energie: <45 W Provozní prostředí Za provozu: C, relativní vlhkost % Vypnuto: 0 43 C, relativní vlhkost % Uživatelská příručka tiskárny C9800 MFP > 160

161 POLOŽKA Hlučnost SPECIFIKACE Za provozu: maximálně 53 dba V pohotovostním režimu: maximálně 40 dba V režimu úspory energie: maximálně 40 dba, po 30 minutách na úrovni pozadí Informační nařízení o hlučnosti zařízení 3. GSGV : Maximální úroveň hluku je menší nebo rovna 70 dba podle normy ISO JEDNOTKA SKENERU POLOŽKA SPECIFIKACE Rozměry 672 x 693 x 390 mm (šířka x hloubka x výška) Hmotnost Včetně automatického podavače: 23 kg Napájení (napájecí adaptér) Vstup: V, Hz Výstup: 24 V (stejnosměrné napětí), 2,09 A Provozní prostředí Za provozu: C, relativní vlhkost % Vypnuto: C, relativní vlhkost 0 90 % Rychlost skenování (s automatickým podavačem dokumentů) Oblast skenování (u automatického podavače dokumentů) Oblast skenování (u skleněné desky skeneru) Zahřívací doba Optické rozlišení Barevná hloubka snímání (vstup) Paměť RAM na zpracování obrazů Životnost vodicí podložky v automatickém podavači Životnost válečku automatického podavače Typ automatického podavače dokumentů Kapacita automatického podavače dokumentů Hlučnost 35 stran za minutu / 48 obrazů za minutu (při rozlišení 300dpi ve stupních šedé/ formátu A4 /LEF) 10,2 x 12,8 cm až 29,9 x 43,2 cm 1,3 x 14 cm až 29,7 x 43,2 cm <30 s 600 dpi 16 bitů na barvu, 8 bitová v odstínech šedi 128 MB naskenovaných stran naskenovaných stran Oboustranný automatický podavač dokumentů <= 50 listů ( g/m 2 ) Skenování pomocí desky skeneru: <58 db Skenování pomocí automatického podavače dokumentů: <58 db V pohotovostním režimu: <45 db Uživatelská příručka tiskárny C9800 MFP > 161

162 DODATEK A ZPRÁVY NA DISPLEJI (TISKÁRNA) Zprávy zobrazované na displeji jsou sestaveny tak, aby byly srozumitelné samy o sobě bez další dokumentace. Zde jsou uvedeny příklady typických zpráv: ZPRÁVA Ready to Print (Připravena k tisku) Printing tttttt (Tiskne tttttt) tttttt Near End (Téměř prázdný tttttt) cccccc Toner Low (Toner cccccc dochází) Fuser Unit Near Life (Končí životnost zapékací jednotky) Change Fuser Unit (Vyměňte zapékací jednotku) Inverter is Removed (Obraceč odstraněn) Invalid Data (Neplatná data) Press ONLINE Button (Stiskněte tlačítko ONLINE) Change Paper in tttttt (Vyměňte papír v tttttt) mmmmmm pppppp Press ONLINE Button (Stiskněte tlačítko ONLINE) Please see HELP for details (Podrobnosti viz nápověda) Install Paper (Vložte papír) tttttt mmmmmm Please see HELP for details (Podrobnosti viz nápověda) VYSVĚTLENÍ Tiskárna je ve stavu online a je připravena k tisku. Tiskárna tiskne, médium se podává ze vstupního zásobníku tttttt. Zásoba média ve vstupním zásobníku tttttt brzy dojde. Dochází zásoba toneru barvy cccccc. Životnost zapékací jednotky se blíží ke konci. Zapékací jednotku je třeba vyměnit, její životnost skončila. Obraceč byl oddělen od jednotky tiskárny, dokončovací jednotka není funkční. (Dokončovací jednotka a obraceč patří mezi volitelné příslušenství.) Tiskárna přijala neplatná data. Toto varování zmizí po stisku tlačítka ONLINE. Tisková data neodpovídají typu nebo formátu média ve vstupním zásobníku. Vložte do vstupního zásobníku tttttt médium typu pppppp a formátu mmmmmm. Tato zpráva může zůstat na obrazovce ještě určitou dobu po uzavření vstupního zásobníku. Stisknete-li tlačítko ONLINE, bude tiskárna tuto chybu pro aktuální tiskovou úlohu ignorovat. Pomocí tlačítka HELP můžete zobrazit další podrobnosti. Jednotka tiskárny se pokusila podat médium z prázdného vstupního zásobníku. Vložte do vstupního zásobníku tttttt médium formátu mmmmmm. Tato zpráva může zůstat na obrazovce ještě určitou dobu po uzavření vstupního zásobníku. Pomocí tlačítka HELP můžete zobrazit další podrobnosti. Uživatelská příručka tiskárny C9800 MFP > 162

163 ZPRÁVA Install Tray (Vložte zásobník) tttttt Open Cover (Otevřete kryt) Paper Remains (Papír neodstraněn) tttttt Please see HELP for details (Podrobnosti viz nápověda) Check Image Drum (Zkontrolujte obrazový válec) cccccc Please see HELP for details (Podrobnosti viz nápověda) VYSVĚTLENÍ Jednotka tiskárny se pokusila podat médium ze vstupního zásobníku, který byl vytažen. Zkontrolujte, zda je vstupní zásobník tttttt na správném místě, nebo tento zásobník, naplněný tiskovým médiem, vraťte do jednotky tiskárny. Po odstranění uvízlého papíru byl zjištěn ještě další uvízlý papír. Otevřete boční kryt vstupního zásobníku tttttt a zkontrolujte, není-li tam další uvízlý papír. Pomocí tlačítka HELP můžete zobrazit další podrobnosti. Zkontrolujte, zda je obrazový válec barvy cccccc správně nainstalován. Pomocí tlačítka HELP můžete zobrazit další podrobnosti. Uživatelská příručka tiskárny C9800 MFP > 163

164 DODATEK B SYSTÉM NABÍDEK (JEDNOTKA TISKÁRNY) Na nejvyšší úrovni systému nabídek jsou nabídky následujících funkcí: > Configuration (Konfigurace) > Print Pages (Tisk stránek) > Suspend Printing (Pozastavit tisk) > Resume Printing (Pokračovat v tisku) > Print Secure Job (Tisk zabezpečených úloh) > Menus (Nabídky) > Shutdown (Vypnout) > Admin Setup (Nastavení pro správce) > Calibration (Kalibrace) > Print Statistics (Tisk statistik) Na nejvyšší úrovni je dále ještě tato speciální nabídka: > System Maintenance (Údržba systému) Následující tabulky poskytují přehled stromu nabídek pro funkce Configuration (Konfigurace), Print Pages (Tisk stránek), Print Secure Job (Tisk zabezpečených úloh) a Menus (Nabídky) a také několik příkladů použití nabídek. Stromy nabídek jsou rozvinuty až do nejnižší úrovně. Na nejnižší úrovni obvykle může být buď parametr, který se nastavuje výběrem ze seznamu hodnot, nebo příkaz, při jehož provedení tiskárna zobrazí nebo vytiskne aktuální stav nebo nastavení. Výchozí hodnoty pro umístění s výchozím formátem papíru A4 jsou označeny tučným tiskem a značkou (A). Výchozí hodnoty pro umístění s výchozím formátem papíru Letter jsou označeny tučným tiskem a značkou (L). Výchozí hodnoty, které nezávisejí na výchozím formátu média jsou vytištěny tučně bez dalšího označení značkou (A) nebo (L). Některé nabídky nebo položky nabídek se mohou vyskytnout jen ve spojení s určitým volitelným příslušenstvím, jako je například dokončovací jednotka, nebo jen za určitých podmínek. Ostatní nabídky, určené pro méně obvyklé použití, zde nejsou dále popsány. Podrobnosti o použití všech nabídek při konfiguraci a použití jednotky tiskárny najdete v Konfigurační příručce. Uživatelská příručka tiskárny C9800 MFP > 164

165 CONFIGURATION (KONFIGURACE) PRINT PAGE COUNT (POČET VYTIŠTĚNÝCH STRÁNEK) POLOŽKA HODNOTA POPIS Colour Page (Barevných stránek) Monochrome Page (Černobílých stránek) Traym (Vstupní zásobník m) MP Tray (Víceúčelový vstupní zásobník) nnnnnn nnnnnn nnnnnn nnnnnn Zobrazuje počet barevně vytištěných stránek, přepočtený na ekvivalentní počet stránek formátu A4. Zobrazuje počet černobíle vytištěných stránek, přepočtený na ekvivalentní počet stránek formátu A4. Zobrazuje celkový počet stránek, vytištěných ze vstupního zásobníku číslo m, kde m je od 1 do 4. Zobrazuje celkový počet stránek, vytištěných z víceúčelového vstupního zásobníku. FINISHER COUNT (POČET PRO DOKONČOVACÍ JEDNOTKU) POLOŽKA HODNOTA POPIS Staple (Sešívání) nnnnnn Zobrazuje celkový počet sešitých stránek. Punch (Děrování) nnnnnn Zobrazuje celkový počet stránek s děrováním. Finisher (Dokončovací jednotka) nnnnnn Zobrazuje celkový počet stránek zpracovaných dokončovací jednotkou. Uživatelská příručka tiskárny C9800 MFP > 165

166 SUPPLIES LIFE (ŽIVOTNOST MATERIÁLU) POLOŽKA HODNOTA POPIS xxxx Drum (Válec xxxx) Belt (Pás) Fuser (Zapékací jednotka) xxxx Toner (n.nk) Remaining nnn% (Zbývá nnn%) Remaining nnn% (Zbývá nnn%) Remaining nnn% (Zbývá nnn%) Remaining nnn% (Zbývá nnn%) Zobrazuje zbývající životnost obrazového válce barvy xxxx v procentech. Barva xxxx může být Cyan (azurová), Magenta (purpurová), Yellow (žlutá), Black (černá). Zobrazuje zbývající životnost pásového unašeče v procentech. Zobrazuje zbývající životnost zapékací jednotky v procentech. Zobrazuje zbývající životnost toneru barvy xxxx v procentech. Barva xxxx může být Cyan (azurová), Magenta (purpurová), Yellow (žlutá), Black (černá). (n.nk) je kapacita používané kazety s tonerem. NETWORK (SÍť) Zobrazené položky a nastavení jsou specifické pro váš systém. Podrobnosti najdete v Konfigurační příručce. Uživatelská příručka tiskárny C9800 MFP > 166

167 PAPER SIZE IN TRAY (FORMÁT PAPÍRU VE VSTUPNÍM ZÁSOBNÍKU) POLOŽKA HODNOTA POPIS Traym (Vstupní zásobník m, kde m je od 1 do 4. (Nabídka je obdobná pro všechny vstupní zásobníky) MP Tray (Víceúčelový vstupní zásobník) Executive Letter Short Edge (Letter na výšku) Letter Long Edge (Letter na šířku) Legal 14 Legal 13.5 Tabloid Tabloid Extra Legal 13 A6 A5 A4 Short Edge (A4 na výšku) A4 Long Edge (A4 na šířku) A3 A3 Nobi A3 Wide B5 Short Edge (B5 na výšku) B5 Long Edge (B5 na šířku) B4 Postcard (Pohlednice) Double Postcard (Dvojitá pohlednice) Custom (Uživatelský) Podobné hodnoty jako pro vstupní zásobníky 1 až 5 Zobrazuje formát papíru zjištěný ve vstupním zásobníku číslo m. Zobrazuje formát papíru zjištěný ve víceúčelovém vstupním zásobníku. SYSTEM (SYSTÉM) POLOŽKA HODNOTA POPIS Serial number (Výrobní číslo) Asset Number (Inventární číslo) CU Version (Verze řídící jednotky) xxxxxxxxxxxxxxx xxxxxxx xx.xx Zobrazuje výrobní číslo tiskárny. Zobrazuje inventární číslo. Inventární číslo je řetězec 8 alfanumerických znaků, který nastavuje uživatel tiskárny. Inventární číslo se tiskne i v mapě nabídek. Zobrazuje verzi firmwaru řídící jednotky. Verze firmwaru řídící jednotky se tiskne i v mapě nabídek. Uživatelská příručka tiskárny C9800 MFP > 167

168 POLOŽKA HODNOTA POPIS PU Version (Verze tiskové jednotky) Total Memory (Celková velikost paměti) HDD (pevný disk) xx.xx.xx xx MB xx.xx GB [Fxx] Zobrazuje verzi firmwaru tiskové jednotky. Verze firmwaru tiskové jednotky se tiskne i v mapě nabídek. Zobrazuje celkovou velikost paměti RAM instalované v tiskárně. Celková velikost paměti RAM se tiskne i v mapě nabídek. Zobrazuje velikost pevného disku a verzi systému souborů. Velikost pevného disku a verze systému souborů se tisknou i v mapě nabídek. PŘÍKLAD KONFIGURACE VYTIŠTĚNÍ POČTU ČERNOBÍLE VYTIŠTĚNÝCH STRÁNEK V tomto příkladu se vytiskne celkový počet černobíle vytištěných stránek (list potištěný z obou stran dvoustranným (duplexním) tiskem se počítá jako dvě strany): 1. Na displeji se přesvědčte, že je tiskárna připravena k tisku. 2. Stisknutím jednoho z tlačítek šipka nahoru nebo šipka dolů přejděte do režimu nabídek. Opakovaně tiskněte tato tlačítka, dokud není zvýrazněna nabídka Configuration (Konfigurace). 3. Stisknutím tlačítka Enter tuto nabídku vyberte. 4. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Print Page Count (Počet vytištěných stránek). 5. Stisknutím tlačítka Enter tuto položku vyberte. 6. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Monochrome Page (Černobílé stránky). 7. Po stisknutí tlačítka Enter tiskárna vytiskne počet černobíle vytištěných stránek. 8. Stisknutím tlačítka ONLINE ukončete práci v režimu nabídek; tiskárna přejde zpět do stavu Připravena k tisku. Uživatelská příručka tiskárny C9800 MFP > 168

169 PRINT PAGES (TISK STRÁNEK) POLOŽKA HODNOTA POPIS PS Test Page (Tisk testovací stránky PostScript) Configuration (Konfigurace) Job Log (Protokol úlohy) Color Charts (disk only) (Barevné grafy (pouze disk)) PS Font List (Seznam písem PostScript) PCL Font List (Seznam písem PCL) Demo Page (Ukázková stránka) Usage Report (Sestava o používání) Statistics Log (Protokol statistik) Error Log (Protokol o chybách) Log (Protokol ů) PrintMe Log (Protokol PrintMe) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Execute (Provést) Vytiskne testovací stránku PostScript. Vytisknou se podrobnosti o konfiguraci tiskárny. Vytiskne podrobný protokol úlohy EFI. Vytiskne barevné grafy. Vytiskne se seznam písem PostScript. Vytiskne se seznam písem, používaných při emulaci jazyka PCL. Vytiskne ukázkovou stránku. Vytiskne se sestava o používání. Vytiskne podrobný protokol úlohy Oki. Vytiskne se protokol o chybách. Vytiskne se protokol ů. Vytiskne se protokol PrintMe. Uživatelská příručka tiskárny C9800 MFP > 169

170 PŘÍKLAD POUŽITÍ NABÍDKY PRINT INFORMATION (TISK INFORMACÍ) UKÁZKOVÁ STRÁNKA V tomto příkladu se vytiskne ukázková stránka, která ukazuje možnosti jednotky tisku: 1. Na displeji se přesvědčte, že je tiskárna připravena k tisku. 2. Pomocí tlačítek šipka nahoru a šipka dolů přejděte do režimu nabídek. Pomocí těchto tlačítek zvýrazněte nabídku Print Pages (Tisk stránek). 3. Stisknutím tlačítka Enter tuto nabídku vyberte. 4. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Demo Page (Ukázková stránka). 5. Po stisknutí tlačítka Enter tiskárna vytiskne ukázkovou stránku. 6. Po vytištění ukázkové stránky přejde jednotka tiskárny do stavu Připravena k tisku. PRINT SECURE JOB (TISK ZABEZPEČENÝCH ÚLOH) POLOŽKA HODNOTA POPIS Enter Password (Zadejte heslo) Not Found (Nenalezeny) Secure Job (Zabezpečená úloha) nnnn Print (Tisknout) Delete (Odstranit) Zadejte heslo pro použití funkce Zabezpečený tisk. Při tisku používejte zabezpečené tiskové úlohy (funkce Secure Job (Zabezpečené úlohy)) a úlohy uložené na pevném disku (funkce Stored to HDD (Uložené na disk)). Vytisknete-li dokument pomocí funkce Secure Job (Zabezpečené úlohy), je z disku odstraněn. Vytisknete-li dokument pomocí funkce Stored to HDD (Uložené na disk), zůstane po vytištění uložen na disku, dokud jej ručně neodstraníte. Not Found (Žádné tiskové úlohy nenalezeny): Nebyly nalezeny žádné tiskové soubory. Pokud jsou nalezeny tiskové soubory, zobrazují se následující zprávy: Print (Tisknout): Pokud vyberete možnost Print (Tisknout), zobrazí se výzva k zadání počtu kopií Set Collating Amount (Nastavte počet kopií). Po zadání počtu kopií stiskněte tlačítko Enter; vytisknou se všechny úlohy se zadaným počtem kopií. Delete (Odstranit): Pokud vyberete možnost Delete (Odstranit), bude výzvou Yes/No (Ano/Ne) požadováno potvrzení požadavku. Pokud zvolíte možnost Yes (Ano), budou všechny úlohy odstraněny. Uživatelská příručka tiskárny C9800 MFP > 170

171 MENUS (NABÍDKY) TRAY CONFIGURATION (KONFIGURACE VSTUPNÍCH ZÁSOBNÍKŮ) POLOŽKA HODNOTA POPIS Paper Feed (Podávání papíru) Auto Tray Switch (Automatické přepnutí vstupního zásobníku) Tray Sequence (Pořadí vstupních zásobníků) Unit of Measure (Měrná jednotka) Traym Config (Konfigurace zásobníku m, kde m je od1do4.) (Nabídka je obdobná pro všechny vstupní zásobníky) Tray1 (Vstupní zásobník 1) Tray2 (Vstupní zásobník 2) Tray3 (Vstupní zásobník 3) Tray4 (Vstupní zásobník 4) MP Tray (Víceúčelový vstupní zásobník) ON (Zapnuto) OFF (Vypnuto) Down (Dolů) Up (Nahoru) Paper feed tray (Vstupní zásobník pro podávání papíru) Inch (Palec) (L) mm (A) Paper Size (Formát papíru) X Dimension (Rozměr X) Y Dimension (Rozměr Y) Media Type (Typ média) Tray Size (Rozměr zásobníku) Custom (Uživatelský) 3.9 8,3 (A) 8,5 (L) 12,9 palců (A) 216 (L) 328 mm (A) 11.7 (L) 18 mm (L) 297 (A) 457 mm Plain (Obyčejný) Letterhead (Hlavičkový) Transparency (Fólie) Bond (Dokumentový) Recycled (Recyklovaný) Card stock (Čtvrtky) Rough (Hrubý) Glossy (Lesklý) User Type1 (Uživatelský1) User Type2 (Uživatelský2) User Type3 (Uživatelský3) User Type4 (Uživatelský4) User Type5 (Uživatelský5) Udává vstupní zásobník. Zapíná funkci automatického přepnutí vstupního zásobníku. Nastavuje prioritu pro automatický výběr zásobníku při přepnutí. Nastavuje jednotku, v níž se zadávají velikosti uživatelských formátů médií. Nastavuje formát papíru v zásobníku číslo m. Nastavuje uživatelský formát papíru pro vstupní zásobník číslo m. Nastavuje rozměr ve směru kolmém na směr pohybu papíru. Nastavuje uživatelský formát papíru pro vstupní zásobník číslo m. Nastavuje rozměr ve směru pohybu papíru. Nastavuje typ média pro vstupní zásobník číslo m. Uživatelské typy 1 až 5 jsou vyhrazeny pro formáty papíru, nastavené v ovladači tiskárny. Uživatelská příručka tiskárny C9800 MFP > 171

172 POLOŽKA HODNOTA POPIS Traym Config (Konfigurace zásobníku m, kde m je od1do4.) (Nabídka je obdobná pro všechny vstupní zásobníky) Media Weight (Gramáž média) Auto (Automaticky) Light (Lehké) Medium Light (Střední až lehké) Medium (Střední) Medium Heavy (Střední až těžké) Heavy (Těžké) Ultra Heavy 1 (Velmi těžké 3) Ultra Heavy 2 (Velmi těžké 3) Ultra Heavy 3 (Velmi těžké 3) Nastavuje gramáž média pro vstupní zásobník číslo m. A3 Nobi Paper (Papír A3 Nobi) A3 Nobi A3 Wide Tabloid Extra Tiskárna není schopna rozlišovat mezi formáty A3 Nobi, A3 Wide a Tabloid Extra. Toto nastavení umožňuje zadat, který z uvedených formátů je v zásobníku číslo m. Legal 14 Paper Legal 14 Legal 13.5 Nastavuje délku papíru formátu Legal ve vstupním zásobníku číslo m buď na 13,5 palce, nebo na 14 palců. Změňte toto nastavení na možnost Legal 13.5, je-li toto standardní rozměr ve Vaší zemi. A5/A6 Paper A5/A6 Postcard (Pohlednice) Tiskárna není schopna rozlišovat mezi formáty A5, A6 a Pohlednice. Toto nastavení umožňuje zadat, který z uvedených formátů je v zásobníku číslo m. Uživatelská příručka tiskárny C9800 MFP > 172

173 POLOŽKA HODNOTA POPIS MP Tray Config (Konfigurace víceúčelového vstupního zásobníku) Paper Size (Formát papíru) X Dimension (Rozměr X) Y Dimension (Rozměr Y) A3 Nobi A3 Wide A3 A4 Sht Edge (A4 na výšku) A4 Long Edge (A4 na šířku) (A) A5 A6 B4 B5 Short Edge (B5 na výšku) B5 Long Edge (B5 na šířku) Legal 14 Legal 13.5 Tabloid Extra Tabloid Letter Short Edge (Letter na výšku) Letter Long Edge (Letter na šířku) (L) Executive Custom (Uživatelský) Com-9 Envelope (Obálka Com-9) Com-10 Envelope Monarch (Obálka Com- 10 Monarch) Envelope (Obálky) DL Envelope (Obálka DL) C5 C4 Index Card (Rejstříková karta) 3 8,3 (A) 8,5 (L) 12,9 palců (A) 216 (L) 328 mm (L) 297 (A) 1 198,88 mm (L) 297 (A) mm Nastavuje formát papíru pro víceúčelový vstupní zásobník. Nastavuje uživatelský formát papíru pro víceúčelový vstupní zásobník. Nastavuje rozměr ve směru kolmém na směr pohybu papíru. Nastavuje uživatelský formát papíru pro víceúčelový vstupní zásobník. Nastavuje rozměr ve směru pohybu papíru. Uživatelská příručka tiskárny C9800 MFP > 173

174 POLOŽKA HODNOTA POPIS MP Tray Config (Konfigurace víceúčelového vstupního zásobníku) Media Type (Typ média) Plain (Obyčejný) Letterhead (Hlavičkový) Transparency (Fólie) Štítky Bond (Dokumentový) Recycled (Recyklovaný) Card stock (Čtvrtky) Rough (Hrubý) Glossy (Lesklý) Envelope (Obálky) User Type1 (Uživatelský1) User Type2 (Uživatelský2) User Type3 (Uživatelský3) User Type4 (Uživatelský4) User Type5 (Uživatelský5) Nastavuje typ média pro víceúčelový vstupní zásobník. Media Weight (Gramáž média) Auto (Automaticky) Light (Lehké) Medium Light (Střední až lehké) Medium (Střední) Medium Heavy (Střední až těžké) Heavy (Těžké) Ultra Heavy 1 (Velmi těžké 3) Ultra Heavy 2 (Velmi těžké 3) Ultra Heavy 3 (Velmi těžké 3) Nastavuje gramáž média pro víceúčelový vstupní zásobník. Tray Usage (Použití zásobníku) Normal Tray (Normální zásobník) Automatický výběr a přepnutí probíhá pro víceúčelový vstupní zásobník jako pro normální vstupní zásobníky. When Mismatching (Při neshodě) Pokud se formát a typ média v některém vstupním zásobníku neshoduje s formáte a typem, požadovaným pro tisk, použije se místo média ze zadaného vstupního zásobníku médium z víceúčelového vstupního zásobníku. Do Not Use (Nepoužívat) Víceúčelový vstupní zásobník se nepoužívá pro funkci automatického výběru a přepnutí zásobníku. Uživatelská příručka tiskárny C9800 MFP > 174

175 SYSTEM ADJUST (NASTAVENÍ SYSTÉMU) POLOŽKA HODNOTA POPIS Power Save Time (Lhůta pro režim úspory energie) Clearable Warning (Výmaz varování) Auto Continue (Pokračovat automaticky) Manual Timeout (Lhůta pro ruční vložení média) Wait Timeout (Lhůta pro čekání) 5 min 15 min 30 min 60 min 240 min Online (Tlačítkem ONLINE) Job (Nová úloha) ON (Zapnuto) OFF (Vypnuto) OFF (Vypnuto) 30 s 60 s OFF (Vypnuto) 5 s 10 s 20 s 30 s 40 s 50 s 60 s 90 s 120 s 150 s 180 s 210 s 240 s 270 s 300 s Nastavuje lhůtu, po níž tiskárna přejde do režimu úspory energie. Je-li vybrána možnost Online, musí uživatel mazat všechna varování ručně stisknutím tlačítka ONLINE. Nastavíte-li možnost Job, vymaže se varování automaticky, jakmile tiskárna přijme novou tiskovou úlohu. Udává, zda se má tiskárna ze stavu Memory Overflow (Přetečení paměti) a Tray Request (Požadavek na zásobník) automaticky zotavit a pokračovat v tisku. Není-li médium do ručního vstupu vloženo v uvedené lhůtě, je tisková úloha zrušena. Lhůta, po kterou tiskárna čeká, je-li příjem tiskových dat neočekávaně přerušen. Po uplynutí této lhůty je buď tisková úloha zrušena (pro tisky řízené jazykem PostScript), nebo je vynucen tisk nedokončené tiskové úlohy (v ostatních případech). Uživatelská příručka tiskárny C9800 MFP > 175

176 POLOŽKA HODNOTA POPIS Low Toner (Nedostatek toneru) Jam Recovery (Obnova po uvíznutí papíru) Continue (Pokračovat) Stop (Zastavit) ON (Zapnuto) OFF (Vypnuto) Nastavuje reakci tiskárny, je-li zjištěn nedostatek toneru. Continue (Pokračovat): Tiskárna pokračuje v tisku a zůstává ve stavu Online. Stop (Zastavit): Tiskárna zastaví tisk a přejde do stavu Offline. ON (Zapnuto): Jakmile je odstraněn veškerý uvízlý papír, pokračuje tiskárna v tisku od první uvízlé stránky. OFF (Vypnuto): Tisková úloha je zrušena včetně uvízlé stránky. Print Position Adjust (Nastavení pozice tisku) X Adjust (Nastavení X) ,00-0,25 mm ,08-0,01 palce Nastavuje pozici celého tiskového obrazu ve směru kolmém ke směru pohybu papíru (tj. horizontálně), v krocích po 0,25 mm, resp. 0,01 palce. Y Adjust (Nastavení Y) ,00-0,25 mm ,08-0,01 palce Nastavuje pozici celého tiskového obrazu ve směru rovnoběžném se směrem pohybu papíru (tj. vertikálně), v krocích po 0,25 mm resp. 0,01 palce. Uživatelská příručka tiskárny C9800 MFP > 176

177 POLOŽKA HODNOTA POPIS Print Position Adjust (Nastavení pozice tisku) Duplex X Adjust (Nastavení X, duplexní tisk) ,25 +2,00-2,00-0,25 mm ,08-0,25 mm Při duplexním tisku nastavuje pozici celého tiskového obrazu pro překlopenou stránku ve směru kolmém ke směru pohybu papíru (tj. horizontálně), v krocích po 0,25 mm, resp. 0,01 palce. Duplex Y Adjust (Nastavení Y, duplexní tisk) ,25 +2,00-2,00-0,25 mm ,08-0,01 palce Při duplexním tisku nastavuje pozici celého tiskového obrazu pro překlopenou stránku ve směru rovnoběžném se směrem pohybu papíru (tj. vertikálně), v krocích po 0,25 mm, resp. 0,01 palce. xxxx Darkness (Sytost xxxx) Nastavuje barevnou hustotu pro barvu xxxx, kde xxxx je jedna z barev Cyan (azurová), Magenta (purpurová), Yellow (žlutá), Black (černá). Nejsytější hodnota je +3. xxxx Reg Fine Adjust (Jemný posun xxxx) Jemně nastavuje posun barevného obrazu barvy xxxx oproti černé barvě v horizontálním směru; xxxx je jedna z barev: Cyan (azurová), Magenta (purpurová), Yellow (žlutá). Při pohybu papíru směrem nahoru znamená kladná hodnota relativní posun směrem dolů. Uživatelská příručka tiskárny C9800 MFP > 177

178 POLOŽKA HODNOTA POPIS Paper Black Setting (Nastavení černé na papíru) Paper Color Setting (Nastavení barvy na papíru) Transparency Black Setting (Nastavení černé na fóliích) Transparency Color Setting (Nastavení barvy na fóliích) Drum Cleaning (Čištění válce) Hex Dump (Hexadecimální výpis) ON (Zapnuto) OFF (Vypnuto) Execute (Provést) Používá se pro velmi jemné nastavení, pokud jsou při nastavení Plain Paper/Black (obyčejný papír/černá) vidět na tisku zeslabení nebo světlé skvrny či pruhy. Pokud se v silně probarvených částech obrazu objevují světlé skvrny, pruhy nebo jakoby sněhové vločky, snižte tuto hodnotu. Používá se pro velmi jemné nastavení, pokud jsou při nastavení Plain Paper/Color (obyčejný papír/barva) vidět na tisku zeslabení nebo světlé skvrny či pruhy. Pokud se v silně probarvených částech obrazu objevují světlé skvrny, pruhy nebo jakoby sněhové vločky, snižte tuto hodnotu. Stejně jako pro nastavení černé na papíru výše. Stejně jako pro nastavení barvy na papíru výše. Zapnete-li tuto možnost, bude válec vždy před tiskem pracovat na prázdno, aby se předešlo bílým horizontálním čarám. Tato možnost snižuje životnost válce. Vytiskne data přijatá z hostitelského počítače v hexadecimálním kódu. Uživatelská příručka tiskárny C9800 MFP > 178

179 1. PŘÍKLAD POUŽITÍ NABÍDKY MENUS (NABÍDKY) FÓLIE VE VSTUPNÍM ZÁSOBNÍKU 1 Tisk na fólie vložené v zásobníku 1 můžete nastavit takto: 1. Na displeji se přesvědčte, že je tiskárna připravena k tisku. 2. Stisknutím jednoho z tlačítek šipka nahoru nebo šipka dolů přejděte do režimu nabídek. Opakovaně tiskněte tato tlačítka, dokud není zvýrazněna nabídka Menus (Nabídky). 3. Stisknutím tlačítka Enter tuto nabídku vyberte. 4. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Tray Configuration (Konfigurace vstupních zásobníků). 5. Stisknutím tlačítka Enter tuto položku vyberte. 6. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Tray1 Config (Konfigurace zásobníku 1). 7. Stisknutím tlačítka Enter tuto položku vyberte. 8. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka MediaType (Typ média). 9. Stisknutím tlačítka Enter tuto položku vyberte. 10. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů a pohybujte se v seznamu typů médií, dokud není zvýrazněna položka Transparency (Fólie). 11. Stisknutím tlačítka Enter tuto hodnotu vyberte. 12. Přesvědčte se, že vedle hodnoty Transparency (Fólie) se zobrazil znak hvězdička (*). 13. Stisknutím tlačítka ONLINE ukončete práci v režimu nabídek; tiskárna přejde zpět do stavu Připravena k tisku. Uživatelská příručka tiskárny C9800 MFP > 179

180 2. PŘÍKLAD POUŽITÍ NABÍDKY MENUS (NABÍDKY) NASTAVENÍ FORMÁTU PAPÍRU VE VÍCE ČELOVÉM VSTUPNÍM ZÁSOBNÍKU Formát papíru ve víceúčelovém vstupním zásobníku můžete nastavit takto: 1. Na displeji se přesvědčte, že je tiskárna připravena k tisku. 2. Stisknutím jednoho z tlačítek šipka nahoru nebo šipka dolů přejděte do režimu nabídek. Opakovaně tiskněte tato tlačítka, dokud není zvýrazněna nabídka Menus (Nabídky). 3. Stisknutím tlačítka Enter tuto nabídku vyberte. 4. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Tray Configuration (Konfigurace vstupních zásobníků). 5. Stisknutím tlačítka Enter tuto položku vyberte. 6. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka MP Tray Config (Konfigurace víceúčelového vstupního zásobníku). 7. Stisknutím tlačítka Enter tuto položku vyberte. 8. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů, dokud není zvýrazněna položka Paper Size (Formát papíru). 9. Stisknutím tlačítka Enter tuto položku vyberte. 10. Opakovaně tiskněte tlačítko šipka nahoru nebo šipka dolů a pohybujte se v seznamu formátů papíru, dokud není zvýrazněn požadovaný formát. 11. Stisknutím tlačítka Enter tuto hodnotu vyberte. 12. Přesvědčte se, že vedle vybraného formátu se zobrazil znak hvězdička (*). 13. Stisknutím tlačítka ONLINE ukončete práci v režimu nabídek; tiskárna přejde zpět do stavu Připravena k tisku. Uživatelská příručka tiskárny C9800 MFP > 180

181 DODATEK C STAV JEDNOTKY SKENERU Zobrazovací panel jednotky skeneru je sestaven tak, aby byl srozumitelný sám o sobě a poskytuje textové informace o stavu a informace nápovědy (pokud je to vhodné) pro jednotku skeneru i jednotku tiskárny. K dispozici je také obraz skeneru, který pomáhá určit, kde došlo k potížím s jednotkou skeneru. V případě potíží s jednotkou tiskárny budete přesměrováni k ovládacímu panelu jednotky tiskárny, kde vám budou poskytnuty podrobnější informace a nápověda. V následujícím příkladu obrazovka zobrazuje uvíznutí původního dokumentu v automatickém podavači dokumentů (1). Je zde také zobrazena chyba jednotky tiskárny, která vyžaduje zásah uživatele na ovládacím panelu jednotky tiskárny a přečtení dalších informací (2). 1 2 Uživatelská příručka tiskárny C9800 MFP > 181

182 DODATEK D INFORMACE O PODPOROVANÝCH MÉDIÍCH Následující tabulky je třeba přečíst společně. Definují formáty médií v povolených kombinacích vstupů a výstupů, včetně možností děrování a sešívání dokončovací jednotkou. Vysvětlení termínů použitých v hlavičkách tabulky: > B: Oboustranný tisk (brožura) > N: Tisk N-up (více stránek na list) > F: Přizpůsobit stránce > Umístění vstupu papíru: A: Auto (Automaticky) T1 až T4: Vstupní zásobníky 1 až 4 MPT: Víceúčelový zásobník > Umístění vstupu papíru: FUS: Zásobník pro listy lícem nahoru FDS: Zásobník pro listy lícem dolů FFUS: Zásobník dokončovací jednotky pro odkládání lícem nahoru FFDS: Zásobník dokončovací jednotky pro odkládání lícem dolů > Možnosti děrování: 2HT: 2 otvory nahoře 4HT: 4 otvory nahoře 2HLR: 2 otvory vlevo či vpravo 4HLR: 4 otvory vlevo či vpravo > Možnosti sešívání: TL: Na 1 místě vlevo nahoře TR: Na 1 místě vpravo nahoře T2: Na 2 místech nahoře L2: Na 2 místech vlevo R2: Na 2 místech vpravo SS: Vázání Uživatelská příručka tiskárny C9800 MFP > 182

183 Symboly použité v polích tabulky: > Y: Podporované, tj. povolené v zařízení MFP Y1: Vysunutí média je možné, ale není zaručen tisk Y2: Pouze při podávání SEF (Short Edge Feed, podávání krátkou hranou) Y3: Cesta výstupu média je rozměrově omezena a může se zobrazit chybová zpráva Y4: Směr podávání je určen orientací tisku (na výšku/na šířku) a nastavením N-up (více stránek na list) Y5: Pouze při podávání LEF (Long Edge Feed, podávání dlouhou hranou) > N: Nepodporované, tj. nepovolené v zařízení MFP Uživatelská příručka tiskárny C9800 MFP > 183

184 UMÍSTĚNÍ VSTUPU FORMÁT MÉDIA B N F A T1 T2 T3 T4 M A3 Y Y Y Y Y Y Y Y Y A4 Y Y Y Y Y Y Y Y Y A5 Y Y Y Y Y Y Y Y Y A6 Y Y Y Y Y Y Y Y Y B4 Y Y Y Y Y Y Y Y Y B5 Y Y Y Y Y Y Y Y Y Letter Y Y Y Y Y Y Y Y Y Legal 14" Y Y Y Y Y Y Y Y Y Legal 13,5" Y Y Y Y Y Y Y Y Y Legal 13" Y Y Y Y Y Y Y Y Y Executive Y Y Y Y Y Y Y Y Y Tabloid Y Y Y Y Y Y Y Y Y Tabloid Extra Y Y Y Y Y Y Y Y Y A3 Nobi Y Y Y Y Y Y Y Y Y A3 Wide Y Y Y Y Y Y Y Y Y Rejstříková karta N Y Y Y N N N N Y DL N Y Y Y N N N N Y C4 N Y Y Y N N N N Y C5 N Y Y Y N N N N Y Com-10 N Y Y Y N N N N Y Com-9 N Y Y Y N N N N Y Monarch N Y Y Y N N N N Y Uživatelský Y Y Y Y Y Y Y Y Y A4LEF Y Y Y Y Y Y Y Y Y Uživatelská příručka tiskárny C9800 MFP > 184

185 FORMÁT MÉDIA B N F A T1 T2 T3 T4 M A4SEF Y Y Y Y Y Y Y Y Y B5LEF Y Y Y Y Y Y Y Y Y B5LEF Y Y Y Y Y Y Y Y Y Letter LEF Y Y Y Y Y Y Y Y Y Letter SEF Y Y Y Y Y Y Y Y Y UMÍSTĚNÍ VÝSTUPU JEDNOTKY TISKÁRNY FORMÁT MÉDIA FUS FDS A3 Y Y A4 Y Y A5 Y Y A6 Y Y B4 Y Y B5 Y Y Letter Y Y Legal 14" Y Y Legal 13,5" Y Y Legal 13" Y Y Executive Y Y Tabloid Y Y Tabloid Extra Y Y A3 Nobi Y Y A3 Wide Y Y Rejstříková karta Y N DL Y N Uživatelská příručka tiskárny C9800 MFP > 185

186 FORMÁT MÉDIA FUS FDS C4 Y N C5 Y N Com-10 Y N Com-9 Y N Monarch Y N Uživatelský Y Y3 A4LEF Y Y A4SEF Y Y B5LEF Y Y B5LEF Y Y Letter LEF Y Y Letter SEF Y Y UMÍSTĚNÍ VÝSTUPU DOKONČOVACÍ JEDNOTKY FORMÁT MÉDIA F F U S FF D S 2 H T 4 H T 2 H L R 4 H L R T L T R T 2 L 2 R 2 S S A3 Y Y Y Y Y Y Y Y Y Y Y Y A4 Y Y Y4 Y5 Y4 Y5 Y4 Y4 Y4 Y4 Y4 Y2 A5 Y Y N N N N N N N N N N A6 Y1 Y1 N N N N N N N N N N B4 Y Y Y N Y N Y Y Y Y Y Y B5 Y Y Y4 N Y4 N Y5 Y5 Y5 Y5 Y5 N Letter Y Y Y4 N Y4 N Y4 Y4 Y4 Y4 Y4 Y2 Legal 14 Y Y Y N Y N Y Y Y Y Y N Uživatelská příručka tiskárny C9800 MFP > 186

187 FORMÁT MÉDIA F F U S FF D S 2 H T 4 H T 2 H L R 4 H L R T L T R T 2 L 2 R 2 S S Legal 13,5 Y Y Y N Y N Y Y Y Y Y N Legal 13 Y Y Y N Y N Y Y Y Y Y N Executive Y Y Y N Y N Y Y Y Y Y N Tabloid Y Y Y N Y N Y Y Y Y Y N Tabloid Extra N N N N N N N N N N N N A3 Nobi N N N N N N N N N N N N A3 Wide N N N N N N N N N N N N Rejstříkov á karta N N N N N N N N N N N N DL N N N N N N N N N N N N C4 N N N N N N N N N N N N C5 Y1 N N N N N N N N N N N Com-10 N N N N N N N N N N N N Com-9 N N N N N N N N N N N N Monarch N N N N N N N N N N N N Uživatelský Y3 Y3 N N N N N N N N N N A4LEF Y Y Y4 Y Y4 Y Y4 Y4 Y4 Y4 Y4 N A4SEF Y Y Y4 N Y4 N Y4 Y4 Y4 Y4 Y4 Y B5LEF Y Y Y4 N Y4 N Y Y Y Y Y N B5LEF Y Y Y4 N Y4 N N N N N N N Letter LEF Y Y Y4 N Y4 N Y4 Y4 Y4 Y4 Y4 N Letter SEF Y Y Y4 N Y4 N Y4 Y4 Y4 Y4 Y4 Y Uživatelská příručka tiskárny C9800 MFP > 187

188 DODATEK E AUTOMATICKÉ ZJIŠTĚNÍ FORMÁTU PAPÍRU V následujících tabulkách jsou definovány formáty dokumentů, které lze naskenovat (na desce skeneru nebo v automatickém podavači) při použití nastavení Auto (Automaticky). POZNÁMKA Nastavení (a) jsou neslučitelná s nastaveními (b) a nemohou být změněna uživatelem. Uživatel může provést záměnu nastavení (c) a nastavení (d). DESKA SKENERU (SKLENĚNÁ) TYP PAPÍRU FORMÁT PAPÍRU (MM) FORMÁT PAPÍRU (PALCE) A3 290 x ,69 x 16,54 A4 (SEF) 210 x 297 8,27 x 11,69 A4 (LEF) 297 x ,69 x 8,27 A5 (SEF) (a) 148 x 210 5,83 x 8,27 A5 (LEF) (a) 210 x 148 8,27 x 5,83 B4 257 x ,12 x 14,33 B5 (SEF) 182 x 257 7,17 x 10,12 B5 (LEF) 257 x ,12 x 7,17 (b) 140 x 216 5,5 x 8,5 (b) 216 x 140 8,5 x 5,5 Letter (SEF) 216 x 279 8,5 x 11 Letter (LEF) 279 x x 8,5 Legal 13 (c) 216 x 330 8,5 x 13 Legal 14 (d) 216 x 356 8,5 x 14 Tabloid 279 x x 17 Uživatelská příručka tiskárny C9800 MFP > 188

189 AUTOMATICKÝ PODAVAČ DOKUMENTŮ TYP PAPÍRU FORMÁT PAPÍRU (MM) FORMÁT PAPÍRU (PALCE) A3 297 x ,69 x 16,54 A4 (SEF) (a) 210 x 297 8,27 x 11,69 A4 (LEF) 297 x ,69 x 8,27 A5 (SEF) (a) 148 x 210 5,83 x 8,27 B4 (SEF) 257 x ,12 x 14,33 B5 (SEF) 182 x 257 7,17 x 10,12 B5 (LEF) 257 x ,12 x 7,17 (b) 140 x 216 5,5 x 8,5 Letter (SEF) (b) 216 x 279 8,5 x 11 Letter (LEF) 279 x x 8,5 Legal 13 (c) 216 x 330 8,5 x 13 Legal 14 (d) 216 x 356 8,5 x 14 Tabloid 279 x x 17 Uživatelská příručka tiskárny C9800 MFP > 189

190 DODATEK F PODROBNÉ NASTAVENÍ JEDNOTKY SKENERU V této části je uveden přehled dostupných nástrojů pro nastavení jednotky skeneru. Stisknutím tlačítka SETUP na ovládacím panelu jednotky skeneru zobrazíte obrazovku Setup Mode (Režim nastavení) s nabídkou Setup Main Menu (Hlavní nabídka nastavení): NASTAVENÍ ADRESÁŘŮ Stisknutím tlačítka Address Book (Adresář) (1) získáte přístup k následujícím možnostem: > Address Book (Adresář ů) Umožňuje přidat, upravit, odstranit nebo vyhledat ové adresy (až 500 položek). > Import from LDAP Server (Importovat ze serveru LDAP) Na serveru LDAP vyhledá ové adresy a výsledek importuje do místního adresáře (až 500 položek). > FTP Server List (Seznam serverů FTP) Umožňuje přidat, upravit nebo odstranit místní seznam serverů FTP. Pro každou položku lze nastavit množství parametrů, např. User ID (ID uživatele), Password (Heslo), Path (Cesta). Stisknutím tlačítka OK se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). Uživatelská příručka tiskárny C9800 MFP > 190

191 NASTAVENÍ POŠTOVNÍCH SCHRÁNEK Stisknutím tlačítka Mailbox (Poštovní schránka) (2) získáte přístup k následujícím možnostem: > Mailbox List (Seznam poštovních schránek) Umožňuje přidat, upravit nebo odstranit položky poštovních schránek. Ke každé poštovní schránce je možné přiřadit heslo. Pokud dojde ke ztrátě hesla k poštovní schránce, pomocí hesla správce je možné poštovní schránku odstranit. Stisknutím tlačítka OK se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). NASTAVENÍ PARAMETRŮ ZAŘÍZENÍ Stisknutím tlačítka Machine Setup (Nastavení zařízení) (3) získáte přístup k následujícím možnostem: > Power Save Delay Time (Zpoždění režimu úspory energie) Umožňuje nastavit dobu, po níž tiskárna přejde do režimu úspory energie: 5, 15, 30, 60, 240 min. > Sound Control (Ovládání zvuku) Key Touch Tone Volume (Hlasitost ozvučení kláves): Lze nastavit hodnoty OFF (Vypnout), Low (Nízká), High (Vysoká). Hlasitost bzučáku: Lze nastavit hodnoty OFF (Vypnout), Low (Nízká), High (Vysoká). Stisknutím tlačítka Uložit/návrat se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). NASTAVENÍ PARAMETRŮ PRO KOPÍROVÁNÍ Stisknutím tlačítka Copy Setup (Nastavení kopírování) (4) získáte přístup k následujícím možnostem: > Original Settings (Nastavení předlohy) Umožňuje pro funkci COPY (Kopírování) definovat výchozí formát papíru a typ dat (Mixed (Smíšený), Text nebo Photo (Fotografie)) předlohy. > Color & Quality (Barvy a kvalita) Umožňuje definovat výchozí hodnoty nastavení Resolution (Rozlišení), Color Mode (Režim barev), Color Presets (Přednastavené barvy), Exposure Settings (Nastavení expozice: Lighter/Darker (Světlejší/tmavší) a Contrast (Kontrast)), Color Saturation (Sytost barev), Sharpness (Ostrost) a Background Removal (Odstranění pozadí). Uživatelská příručka tiskárny C9800 MFP > 191

192 > Reduce/Enlarge (Zmenšit/Zvětšit) Umožňuje definovat výchozí nastavení zvětšení nebo zmenšení. > Layout (Rozvržení) Umožňuje definovat výchozí hodnoty nastavení Image Sides (Strany obrazu), Book Copy (Kopie knihy), Margin Shift (Posun okraje) a N-up (Více stránek na list). > Image processing (Zpracování obrazu) Umožňuje definovat výchozí hodnoty nastavení Edge/Center Erase (Smazání u hrany/u středu). > Print/Finishing Settings (Nastavení tisku/dokončení) Umožňuje definovat výchozí hodnoty nastavení Tray Selection (Výběr zásobníku), Face up/down Print Output (Výstup tisku směrem nahoru/dolů), Output Order/Collate (Seřadit/kompletovat výstup), Staple Position (Místo sešívání) a Punch Position (Místo děrování). Stisknutím tlačítka Uložit/návrat se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). NASTAVENÍ VLASTNOSTÍ SKENOVÁNÍ Stisknutím tlačítka Scan Properties Setup (Nastavení vlastností skenování) (5) získáte přístup k následujícím možnostem: > Original Settings (Nastavení předlohy) Original Size (Velikost předlohy): Umožňuje definovat výchozí hodnoty formátu papíru dat originálu pro funkce SCAN TO (Skenování do u), SCAN TO FTP (Skenování na server FTP), SCAN TO MAILBOX (Skenování do pošty) nebo SCAN TO HOLD QUEUE (Skenování do fronty). > Color & Quality (Barvy a kvalita) Umožňuje definovat výchozí hodnoty nastavení Resolution (Rozlišení), Color Mode (Režim barev) a Exposure Settings (Nastavení expozice: Lighter/Darker (Světlejší/tmavší) a Contrast (Kontrast)). > Image processing (Zpracování obrazu) Umožňuje definovat výchozí hodnoty pro nastavení jednotky Edge/ Center Erase (Smazání u hrany/u středu). > Image/Compression (Obraz/komprimace) Umožňuje definovat výchozí hodnoty pro nastavení File Format (Formát souboru) a Compression Level (Úroveň komprimace). Stisknutím tlačítka Uložit/návrat se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). Uživatelská příručka tiskárny C9800 MFP > 192

193 NASTAVENÍ SPRÁVCE POZNÁMKA Pro tuto akci je vyžadováno heslo správce. Stisknutím tlačítka Administrator Setup (Nastavení správce) (6) získáte přístup k následujícím možnostem: > Power Save Mode (Úsporný režim) Umožňuje zapnout nebo vypnout úsporný režim. > Password for Administrator (Heslo správce) Umožňuje nastavit heslo správce zařízení MFP. Výchozí nastavení je. > Access Control (Řízení přístupu) Umožňuje zapnout, nebo vypnout ověřování pomocí kódu PIN (Personal Identification Number). Pokud je ověřování pomocí kódu PIN zapnuto, bude každý uživatel ověřen podle poledních 4 číslic ID používaného v nástroji Job Accounting (Evidence úloh). Kód PIN je vydáván nástrojem Job Accounting (Evidence úloh). > Scan to (Skenování do u) Umožňuje povolit nebo zakázat funkci SCAN TO (Skenování do u). > Scan to FTP (Skenování na server FTP) Umožňuje povolit nebo zakázat funkci SCAN TO FTP (Skenování na server FTP). > Proxy Settings (Nastavení serveru proxy) Server Name (Název serveru): Umožňuje nastavit adresu IP nebo název serveru proxy pro server FTP. User Name (Uživatelské jméno): Umožňuje nastavit uživatelské jméno pro server proxy. Port Number (Číslo portu): Umožňuje nastavit číslo portu serveru proxy. > LDAP Settings (Nastavení LDAP) Server Name (Název serveru): Umožňuje nastavit adresu IP nebo název serveru LDAP. Port Number (Číslo portu): Umožňuje nastavit číslo portu serveru LDAP. Timeout (Prodleva): Umožňuje nastavit u vyhledávání prodlevu v sekundách ( s). Max. Entries (Max. počet položek): Umožňuje nastavit maximální počet ových adres, které může jednotka MFP při každém vyhledávání přijmout. Stisknutím tlačítka Clear (Vymazat) bude tato hodnota změněna na výchozí hodnotu. Uživatelská příručka tiskárny C9800 MFP > 193

194 Search Root (Kořenový adresář pro vyhledávání): Umožňuje nastavit název DN (Distinguished Name) kořenového adresáře. Attributes (Atributy): Umožňuje určit atribut LDAP, který odpovídá hodnotám Name (Název), Surname (Příjmení), First Name (Jméno) a Mail Address (Poštovní adresa). Zadané atributy se používají k dotazování. Výchozí atributy: cn jako Name (Název) sn jako Surname (Příjmení) givenname jako First Name (Jméno) mail jako Mail Address (Poštovní adresa) Additional Filter (Další filtr): Umožňuje zadat další filtr, např. (c=jp). Authentication (Ověřování): Umožňuje určit metodu ověřování pro přístup k serveru LDAP. Anonymous (Anonymní): Bez ověření Simple (Jednoduché): Ověření ID a hesla. Tyto hodnoty se odesílají v běžném formátu. Zde lze předem nastavit hodnoty User ID (ID uživatele) a Password (Heslo), nebo je ponechat prázdné. Pokud zde tyto hodnoty nebudou zadány, uživatel by je měl zadat v průběhu vyhledávání ové adresy pomocí protokolu LDAP. Secure Protocol (Zabezpečený protokol): Ověřovací metoda pro službu MS Active Directory. Zde lze předem nastavit hodnoty User ID (ID uživatele), Password (Heslo) a Domain (Doména), nebo je ponechat prázdné. Pokud zde tyto hodnoty nebudou zadány, uživatel by je měl zadat v průběhu vyhledávání ové adresy pomocí protokolu LDAP. > Scanned File Settings (Nastavení naskenovaných souborů) Max. File Size ( ) (Maximální velikost souboru, pro ): Zadejte maximální velikost obrazu ( KB), který lze odeslat jako přílohu. Stisknutím tlačítka Clear (Vymazat) bude tato hodnota změněna na výchozí hodnotu. Clear File After Scan (Po skenování vymazat soubor): Zadejte dobu před odstraněním souborů z poštovních schránek nebo obrazů na které odkazují adresy URL odeslané pomocí ů. Je-li vybrána možnost Manual (Ruční), uvedený obraz je třeba odstranit pomocí funkce Delete All Scan Job (Odstranit všechny úlohy skenování). Delete All Scan Job (Odstranit všechny úlohy skenování): Umožňuje ručně odstranit data z poštovních schránek nebo obrazů na které odkazují adresy URL odeslané pomocí ů. Uživatelská příručka tiskárny C9800 MFP > 194

195 > Timer (Časovač) Copy Reset Timer (Časovač resetování funkce Copy): Umožňuje zadat dobu ( s v intervalech po 10 s) mezi dokončením operace COPY (Kopírování) a momentem, kdy zařízení MFP provede resetování všech souvisejících nastavení na výchozí hodnoty. Operation Timer (Časovač operace): Umožňuje zadat dobu ( s v intervalech po 10 s) mezi dokončením uživatelské operace a momentem, kdy zařízení MFP zobrazí vyčkávací obrazovku. Job Reset Timer (Časovač resetování úlohy): Umožňuje zadat dobu ( s v intervalech po 10 s) mezi pozastavením procesu COPY (Kopírování) nebo SCAN TO (Skenování do) a momentem, kdy zařízení MFP zruší úlohu. > Security (Zabezpečení) Zabezpečení adresáře: Pokud je vybrána možnost ON (Zapnuto) a pokud je nastaveno heslo správce, potom bude ověření hesla provedeno před všemi operacemi pro adresář ů nebo pro seznam serverů FTP a před všemi operacemi importování ových adres pomocí protokolu LDAP. Pokud je vybrána možnost OFF (Vypnuto), potom ověření hesla neproběhne. LDAP security (Zabezpečení LDAP): Pokud je vybrána možnost ON (Zapnuto) a pokud je nastaveno heslo správce, potom ověření hesla pro přístup na server LDAP proběhne před všemi operacemi. Pokud je vybrána možnost OFF (Vypnuto), potom ověření hesla neproběhne. Legal Default (Výchozí papír Legal): Umožňuje určit formát papíru (Legal 13 nebo Legal 14), který zařízení MFP použije v případě, že nalezne dokument formátu Legal a zároveň je v nastavení Original Size (Velikost předlohy) vybrána možnost Auto (Automaticky). > Dealer s Information (Informace prodejce) Telephone Number (Telefonní číslo), Fax Number (Číslo faxu), Address ( ová adresa): Zde můžete nastavit informace o prodejci. Fax Gateway Mail Address (Poštovní adresa faxové brány): Umožňuje nastavit poštovní adresu faxové brány. Pokud tato možnost není nastavena, potom nelze použít funkci Fax Gateway (Faxová brána). Stisknutím tlačítka Uložit/návrat se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). Uživatelská příručka tiskárny C9800 MFP > 195

196 GENEROVÁNÍ SESTAV Stisknutím tlačítka Report (Sestava) (7) získáte přístup k tisku těchto sestav: > Administrator Setup Report (Sestava nastavení správce; tato sestava vyžaduje heslo správce) > User Setup Report (Sestava nastavení uživatele) > Job Log Report (Sestava protokolu úlohy) > Report (Sestava ů) > FTP Report (Sestava protokolu FTP) > MFP Statistics Report (Sestava statistik zařízení MFP) Stisknutím tlačítka OK se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). ČTENÍ POČÍTADLA JEDNOTKY SKENERU POZNÁMKA Pro tuto akci je vyžadováno heslo správce. Stisknutím tlačítka Counter (8) (Počítadlo) zobrazíte hodnoty počítadla. > PAD counter (Počítadlo PAD) Celkový počet stran zpracovaných podavačem dokumentů. > Document Feeder (Simplex) (Podavač dokumentů, Jednostranný) Počet stran skenovaných jednostranně. > Document Feeder (Duplex) (Podavač dokumentů, Oboustranný) Počet stran skenovaných oboustranně. > Deska skeneru (skleněná) Počet stran skenovaných na skleněné desce. POZNÁMKA Po načtení hodnoty se počítadla vrátí k hodnotě 0. Uživatel nemůže počítadla vynulovat. Stisknutím tlačítka OK se vrátíte k nabídce Setup Main Menu (Hlavní nabídka nastavení). DOKONČENÍ NASTAVENÍ Po dokončení nastavení stiskněte tlačítko Exit (9) (Konec). Uživatelská příručka tiskárny C9800 MFP > 196

197 DODATEK G ODSTRAŇOVÁNÍ POTÍŽÍ (PŘI PRÁCI V SÍTI) V níže uvedeném textu naleznete možné potíže se sítí společně s doporučenými kontrolami. Další informace o odstraňování potíží při práci v síti naleznete v Konfigurační příručce Fiery. NELZE ODESLAT Pokud není možné odeslat , zkontrolujte správnost následujících konfigurací. KATEGORIE POLOŽKA VYSVĚTLENÍ Tiskárna Admin Setup (Nastavení pro správce)> Network Setup (Nastavení sítě)> Service Setup (Nastavení služeb)> Setup (Nastavení u) Enable Services (Povolit ové služby) Outgoing server (Server odchozí pošty) Fiery Address ( ová adresa Fiery) Musí být zvolena možnost Yes (Ano). Musí být zvolena některá z možností. Musí být zvolena některá z možností. Správce ová adresa Musí být zvolena některá z možností. Jednotka skeneru Administrator Setup (Nastavení správce) Scan to (Skenování do u) Musí být zvolena možnost Enable (Povolit). NA SERVERU LDAP NELZE VYHLEDÁVAT Pokud se nemůžete připojit k serveru LDAP a provést vyhledávání, zkontrolujte správnost následujících konfigurací. KATEGORIE POLOŽKA VYSVĚTLENÍ Jednotka skeneru Administrator Setup (Nastavení správce)> LDAP Settings (Nastavení LDAP) Server Name (Název serveru) Port Number (Číslo portu) Search Root (Kořenový adresář pro vyhledávání) Toto jsou specifická nastavení serveru a je nutné je správně určit. Potřebujete-li nápovědu, obraťte se na správce serveru LDAP. Authentication (Ověření) Uživatelská příručka tiskárny C9800 MFP > 197

198 Pokud navíc pro přístup ke službě MS Active Directory vyberete v nastavení Authentication Method (Metoda ověřování) možnost Secure Protocol (Zabezpečený protokol), zkontrolujte správnost následujících konfigurací. KATEGORIE POLOŽKA VYSVĚTLENÍ Tiskárna Admin Setup (Nastavení pro správce)> Network Setup (Nastavení sítě)> TCP/IP Setup (Nastavení protokolů TCP/IP) DNS Setup (Nastavení serveru DNS) Pro přístup k serveru DNS je nutné správné určení. Admin Setup (Nastavení pro správce)> Server Setup (Nastavení serveru) System Date (Systémové datum) System Time (Systémový čas) Toto nastavení je třeba upravit podle data serveru LDAP. Toto nastavení je třeba upravit podle času serveru LDAP. Time Zone (Časové pásmo) Toto nastavení je třeba upravit podle časového pásma serveru LDAP. Jednotka skeneru Administrator Setup (Nastavení správce)> LDAP Settings (Nastavení LDAP)> Authentication (Ověření) Domain (Doména) Doména musí být registrována na serveru DNS. Uživatelská příručka tiskárny C9800 MFP > 198

199 DODATEK H NASTAVENÍ DOTYKOVÉHO DISPLEJE V této části je uveden přehled dostupných funkcí k ovládání dotykového displeje na jednotce skeneru Na ovládacím panelu jednotky skeneru zobrazte displej OSD stisknutím tlačítka Menu (1) (Nabídka) a k požadované funkci získáte přístup stisknutím tlačítek šipka nahoru (2) nebo šipka dolů (3). Stiskněte tlačítko Menu (Nabídka), pomocí tlačítek šipka nahoru a šipka dolů nalezněte požadovanou možnost. Následným stisknutím tlačítka Menu (Nabídka) tuto možnost nastavíte a vrátíte se do hlavního menu displeje OSD Uživatelská příručka tiskárny C9800 MFP > 199
