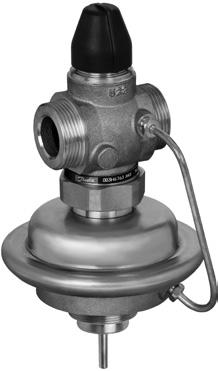

1 Datový list Regulátor teploty a průtoku, kombinovaný s regulačním ventilem nebo bez regulačního ventilu (PN 25) AVQT regulátor teploty a průtoku AVQMT regulátor teploty a průtoku kombinovaný s regulačním ventilem Použití - AMV(E) 13 / AMV(E) 23 / AMV(E) 33 s funkcí vratné pružiny - AMV 20 SL / AMV 23 SL / AMV 30 SL s omezením zdvihu AMV 150 / AMV(E) 10 / AMV(E) 13 lze kombinovat pouze s regulátorem AVQMT DN 15. Regulátory AVQMT kombinované s elektrickými pohony AMV(E) 13, AMV(E) 23(SL) nebo AMV(E) 33 jsou typově testovány podle normy EN Regulátory AVQT a AVQMT kombinované s termostatickými pohony AVT nebo STM jsou typově testovány podle normy EN AVQT AVQMT AVQT představuje přímočinný regulátor teploty a průtoku, který je přednostně využíván v soustavách dálkového vytápění. Regulátor se zavírá při rostoucí teplotě nebo při překročení hodnoty maximálně povoleného průtoku. AVQMT představuje přímočinný regulátor teploty a průtoku, kombinovaný s regulačním ventilem, který je přednostně využíván v soustavách dálkového vytápění. Regulátor se zavírá při rostoucí teplotě nebo při překročení hodnoty maximálně povoleného průtoku. Regulátor AVQT je možné kombinovat s termostatickými pohony AVT nebo STM. Regulátor AVQMT je možné kombinovat s elektrickými pohony Danfoss AMV(E) (řídit pomocí elektronických regulátorů ECL) a dále s termostatickými pohony AVT nebo STM. Regulátory AVQT a AVQMT jsou vybavené regulačním ventilem s nastavitelným omezovačem průtoku, přípojkou pro termostat, přípojkou pro elektrický pohon (pouze u AVQMT) a servopohonem s jednou regulační membránou. Regulátor AVQMT je používán spolu s elektrickými pohony Danfoss: - AMV AMV(E) 10 / AMV(E) 20 / AMV(E) 30 Regulátory kombinované s termostatickými pohony STM chrání systémy proti vysoké teplotě. Použití: - Soustavy dálkového vytápění dle DIN Otopné soustavy dle EN (DIN 475 a EN (DIN 4752) - Systémy ohřevu pitné vody a vody pro průmyslové použití dle DIN 4753 Hlavní technické údaje: DN k VS 0,4-25 m 3 /h Rozsah nastavení průtoku: 0,03 15 m 3 /h PN 25 Rozsahy nastavování: - Termostat AVT: C / C / C / C a C / C / C / C - Monitor STM: C / C / C Omezovač průtoku Δp: 0,2 bar Teplota: - Cirkulační voda / voda s glykolem do 30 %: C Připojení: - Vnější závit (navařovací, závitové nebo přírubové koncovky) - Příruba Montáž do přívodního a vratného potrubí. DEN-SMT/SI VD.DC.L3.48 Danfoss 10/2013 1

2 Objednávání Příklad 1: - AVT (nebo STM) / AVQT regulátor: Regulátor teploty a průtoku, DN 15; k VS 1,6; PN 25; rozsah nastavení C; omezovač průtoku Δp 0,2 bar; T max 150 C; vnější závit - 1 regulátor AVQT DN 15 Kódové č.: 003H termostatický pohon AVT, C Kódové č.: AVQT regulátor Obrázek DN k VS (mm) (m 3 /h) Připojení Kódové č. 1,6 003H ,5 G ¾ A 003H6760 4,0 Kuželový vnější vnější závit dle ISO 228/1 003H ,3 G 1 A 003H ,0 G 1¼ A 003H ,5 003H Příruby PN 25, dle EN H H6769 Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor AVQT je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a ovládacím členem. Termostatický pohon AVT je dodáván samostatně. V případě potřeby monitorování bezpečné teploty je potřeba místo AVT objednávat STM. Příklad 2 - AVT (nebo STM) / AVQMT regulátor: Regulátor teploty a průtoku, kombinovaný s regulačním ventilem; DN 15; k VS 1,6; PN 25; rozsah nastavení C; omezovač průtoku Δp 0,2 bar; T max 150 C; vnější závit - 1 regulátor AVQMT DN 15 Kódové č.: 003H termostatický pohon AVT, C Kódové č.: Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor AVQMT je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a ovládacím členem. Termostatický pohon AVT je dodáván samostatně. Elektrický pohon AMV(E) je nutné objednat samostatně. V případě potřeby monitorování bezpečné teploty je potřeba místo AVT objednávat STM. Poznámka: Jiné typy regulátorů je možné dodat na základě speciální objednávky. AVQMT regulátor Obrázek DN k VS Připojení Kódové č. (mm) (m 3 /h) 15 AVT termostatický pohon Obrázek 0,4 003H6770 1,0 003H6771 1,6 G ¾ A 003H6772 2,5 003H6773 4,0 Válcový 003H ,3 vnější závit dle ISO 228/1 G 1 A 003H ,0 G 1¼ A 003H ,5 G 1¾ A 003H G 2 A 003H G 2½ A 003H ,5 003H Příruby PN 25, dle EN H H6782 Pro ventily DN DN DN vnější kuželový závit podle EN ) bez ponorné jímky Rozsah nastavení ( C) -10 až +40 Teplotní čidlo s mosaznou jímkou, délka, připojení Kódové č mm, R ½ až mm, R ¾ ) 255 mm, R ¾ Monitor bezpečné teploty STM (servopohon) Obrázek Pro ventily DN Rozsah nastavení ( C) Teplotní čidlo s mosaznou jímkou, délka, připojení Kódové č mm, R ¾ vnější kuželový závit podle EN VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

3 Objednávání (pokračování) Příklad 3 - STM / AVT / AVQT regulátor: Regulátor teploty a průtoku s monitorem bezpečné teploty, DN 15; k VS 1,6; PN 25; rozsah nastavení C; mezní rozsah C; omezovač průtoku Δp 0,2 bar; T max 150 C; vnější závit - 1 regulátor AVQT DN 15 Kódové č.: 003H termostatický pohon AVT, C Kódové č.: monitor STM, C Kódové č.: spojovací díl K2 Kódové č.: 003H6855 Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor AVQT je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a ovládacím členem. Spojovací kus K2 a termostatické pohony AVT a STM jsou dodávány samostatně. Příslušenství pro ventily Obrázek Typové označení DN Připojení Kódové č. Navařovací koncovka Koncovka s vnějším závitem Přírubová koncovka Příslušenství pro termostaty H H H H H H R ½ 003H R ¾ 003H Kónický vnější závit dle normy R 1 003H EN R 1¼ 003H R 1½ 065F R 2 065F H Příruby PN 25, dle EN H H6917 Obrázek Typové označení Určený pro regulátory Materiál Kódové č. Ponorná jímka PN 25 Spojovací kus K2 Spojovací kus K3 AVT / AVQ(M)T DN AVT / AVQ(M)T DN STM / AVQ(M)T DN Ne pro termostatické pohony AVT s kód. č.: , , , Mosaz Nerezová ocel, materiál č Mosaz Nerezová ocel, materiál č H H6856 Servisní sady Obrázek Typové označení DN k VS (m 3 /h) Kódové č. 0,4 003H6861 1,0 003H ,6 003H6863 2,5 003H6864 Vložka ventilu 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / H6868 0,4 003H6878 1,0 003H ,6 003H6880 2,5 003H6881 Vložka regulačního ventilu 2) 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / H6885 Pouzdro pro ucpávku čidla pro čidla AVT R ½ AVT R ¾ Typové označení Rozsah nastavení p (bar) Kódové č. Servopohon 0,2 003H6843 Pro regulátory AVQT a AVQMT 2) Pro regulátory AVQMT DEN-SMT/SI VD.DC.L3.48 Danfoss 10/2013 3

4 Technické údaje Poznámka: DP regulátor diferenčního tlaku, CV regulační ventil Ventil AVQT Jmenovitý průměr DN k VS hodnota Rozsah nastavení max. průtoku 1,6 2,5 4,0 6,3 8,0 12, od 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 p b = 0,2 bar do m 3 /h 0,86 1,4 2,2 3,0 3,5 8, do 3) 0,9 1,6 2,4 3,5 4, Kavitační faktor z 0,6 0,55 0,5 Netěsnost podle IEC 534 % hodnoty k VS 0,02 0,05 Jmenovitý tlak PN 25 Minimální diferenční tlak viz poznámka 2) bar Maximální diferenční tlak Médium Cirkulační voda / voda s glykolem do 30 % Hodnota ph média Min. 7, max. 10 Teplota média o C Připojení Materiály Těleso ventilu ventil Vnější závit Příruba koncovky Navařovací, s vnějším závitem a přírubové - závitové Červený bronz CuSn5ZnPb (Rg5) Tvárná litina EN-GJS-400- příruba - 18-LT (GGG 40.3) Ventilové sedlo Nerezová ocel, materiál č Kuželka ventilu Těsnění Systém pro vyrovnávání tlaku Mosaz odolná proti odzinkování CuZn36Pb2As EPDM p b - diferenční tlak napříč omezovačem průtoku 2 2) Závisí na průtoku a hodnotě k VS ventilu; pro Q nast = Q max -> p min 0,5 bar; pro Q nast < Q max -> Q pmin pb k VS 3) Vyššího max. průtoku je dosaženo při vyšších diferenčních tlacích napříč regulátorem AVQT. Obecně při Δp min > 1-1,5 bar Ventil AVQMT Jmenovitý průměr DN k VS hodnota Rozsah nastavení max. průtoku Píst 0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16/20 4) 20/25 4) od 0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 m 3 /h p b = 0,2 bar do 0,18 0,4 0,86 1,4 2,2 3,0 3,5 8, do 3) - - 0,9 1,6 2,4 3,5 4, Zdvih mm Regulační poměr > 1:30 Regulační charakteristika Logaritmická Kavitační faktor z 0,6 0,55 0,5 Netěsnost podle IEC 534 % hodnoty k VS 0,02 0,05 Jmenovitý tlak PN 25 Minimální diferenční tlak viz poznámka 2) bar Maximální diferenční tlak Médium Cirkulační voda / voda s glykolem do 30 % Hodnota ph média Min. 7, max. 10 Teplota média o C Připojení Materiály Těleso ventilu ventil Vnější závit Vnější závit a příruba koncovky závitové Navařovací a s vnějším závitem Příruba - Červený bronz CuSn5ZnPb (Rg5) příruba - Ventilové sedlo Nerezová ocel, materiál č Kuželka ventilu Těsnění DP Mosaz odolná proti odzinkování CuZn36Pb2As EPDM Tvárná litina EN-GJS LT (GGG 40.3) Těsnění CV kov EPDM Systém pro vyrovnávání tlaku Vložka regulačního ventilu - Píst Vložka ventilu p b - diferenční tlak napříč omezovačem průtoku 2 2) Závisí na průtoku a hodnotě k VS ventilu; pro Q nast = Q max -> p min 0,5 bar; pro Q nast < Q max -> Q pmin pb k VS 3) Vyššího max. průtoku je dosaženo při vyšších diferenčních tlacích napříč regulátorem AVQMT. Obecně při Δp min > 1-1,5 bar Píst 4 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

5 Technické údaje (pokračování) Servopohon Typ AVQT, AVQMT Velikost servopohonu cm 2 54 Jmenovitý tlak PN 25 Omezovač průtoku diferenčního tlaku, Δp bar 0,2 Materiály Pouzdro Membrána Impulsní trubka Horní část membránového pouzdra Spodní část membránového pouzdra Nerezová ocel, materiál č Mosaz odolná proti odzinkování CuZn36Pb2As EPDM Měděná trubka Ø 6 x 1 mm AVT termostat (servopohon) Rozsah nastavení X s C / / / / / / Časová konstanta T dle EN s max. 50 (170 mm, 210 mm), max. 30 (255 mm) Zisk K s mm/ K 0,2 (170 mm); 0,3 (210 mm); 0,7 (255 mm) Maximální přípustná teplota na čidle 50 C nad max. hodnotu nastavení Max. teplota okolí na termostatu C 0 70 Jmenovitý tlak čidla Jmenovitý tlak ponorné jímky Délka kapilární trubice Materiály Teplotní čidlo PN 25 5 m (170 mm, 210 mm), 4 m (255 mm) Provedení v mosazi Poniklovaná mosaz Ponorná jímka Provedení v nerezu Materiál č (170 mm), mat. č (210 mm) Rukojeť nastavování teploty Nosič stupnice pro čidla 170 a 210 mm Měď Polyamid, vyztužený skleněnými vlákny Polyamid Monitor bezpečné teploty STM (ovládací člen) Mezní rozsah X s C / / Časová konstanta T dle EN s maximálně 100 Zisk K s mm/ K 0,3 Maximální přípustná teplota na čidle 80 C nad max. hodnotu nastavení Max. teplota okolí na termostatu C 0 70 Jmenovitý tlak čidla Jmenovitý tlak ponorné jímky PN 25 Délka kapilární trubice m 5 Materiály Teplotní čidlo Měď Jímka čidla Provedení v mosazi Poniklovaná mosaz Provedení v nerezu Materiál č Rukojeť nastavování teploty Polyamid, vyztužený skleněnými vlákny Nosič stupnice Polyamid DEN-SMT/SI VD.DC.L3.48 Danfoss 10/2013 5

6 Principy použití 6 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

7 Kombinace AVT/AVQT - Regulátor teploty a průtoku AVT / AVQMT / AMV(E) - Regulátor teploty a průtoku s elektrickým pohonem STM /AVQT - Regulátor průtoku s monitorem (hlídačem) bezpečné teploty STM / AVQMT / AMV(E) - Regulátor průtoku s monitorem bezpečné teploty a elektrickým pohonem STM / AVT / AVQT - Regulátor průtoku a teploty s monitorem bezpečné teploty STM / AVT / AVQMT / AMV(E) - Regulátor průtoku a teploty s monitorem bezpečné teploty a elektrickým pohonem DEN-SMT/SI VD.DC.L3.48 Danfoss 10/2013 7

8 Instalační polohy Regulátor teploty a průtoku, kombinovaný s regulačním ventilem nebo bez regulačního ventilu (PN 25) Při teplotě média do 100 C je možné regulátory instalovat do jakékoliv pozice. Jestliže jsou teploty vyšší, tak je možné regulátory instalovat pouze na vodorovné potrubí, s ovládacími členy tlaku a teploty směřujícími dolů. Elektrický pohon Poznámka: Je nutné dodržovat instalační polohy elektrických pohonů AMV(E). Viz příslušný datový list. Teplotní čidlo Zvolte takové místo instalace, kdy je možné měřit teplotu média přímo a bez prodlevy. Zabraňte přehřívání teplotního čidla Teplotní čidlo musí být do média zcela ponořené. Teplotní čidla 170 mm R½ a 210 mm R¾ - Teplotní čidlo je možné instalovat v jakékoliv poloze. Teplotní čidlo 255 mm R¾ - Teplotní čidlo je možné instalovat pouze způsoby uvedenými na obrázku. Diagram závislosti tlaku na teplotě EN-GJS LT (GGG 40,3) PN 25 CuSn5ZnPb (Rg5) PN 25 pracovní oblast Maximálně povolený provozní tlak jako funkce teploty média (dle EN a EN ). 8 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

9 Diagram závislosti průtoku na počtu otáček omezovače průtoku Diagram dimenzování a nastavování Diagram vyjadřuje závislost mezi aktuální hodnotou průtoku a počtem otáček omezovače průtoku. Odečtené hodnoty jsou pouze orientační. AVQT DN 40 k VS 20 DN 50 k VS 25 DN 25 k VS 8,0 DN 20 k VS 6,3 DN 15 k VS 4,0 DN 15 k VS 2,5 DN 32 k VS 12,5 průtok DN 15 k VS 1,6 průtok otáčky 1 = 360 º Poznámka: Regulátory DN40 a DN50 mají shodnou křivku až do 9 otáček. AVQMT DN 50 kvs 20;25 DN 40 kvs 16;20 DN 32 kvs 12,5 DN 25 kvs 8,0 DN 20 kvs 6,3 DN 15 kvs 4,0 DN 15 kvs 2,5 průtok DN 15 kvs 1,6 DN 15 kvs 1,0 průtok DN 15 kvs 0,4 otáčky 1 = 360 º Poznámka: Regulátory DN 40 a DN 50 mají až do 14 otáček shodnou křivku. Průtok lze měnit otáčením šroubu omezovače průtoku ve směru proti chodu hodinových ručiček způsobem, jak je znázorněno v tomto diagramu. Průtok vody, napříč omezovačem průtoku, je znázorněn při hodnotě diferenčního tlaku 0,2 bar (20 kpa) a napříč regulátorem od 0,5 bar (50 kpa) do 16/12 bar (1600/2000 kpa). DEN-SMT/SI VD.DC.L3.48 Danfoss 10/2013 9

10 Dimenzování Příklad 1-AVT/AVQT Regulační ventil se servopohonem (MCV) pro směšovací okruh v přímo připojených topných soustavách vyžaduje diferenční tlak 0,3 bar (30 kpa) a průtok nižší než 600 l/h. Vratná teplota je omezena na 70 C. Je dáno: Q max p min p okruh p MCV p 2) b = 0,6 m 3 /h (600 l/h) = 0,9 bar (90 kpa) = 0,1 bar (10 kpa) = zvolený 0,3 bar (30 kpa) = 0,2 bar (20 kpa) Poznámka: p okruh odpovídá požadovanému čerpanému tlaku v topném okruhu a nelze ho při dimenzování AVQT zahrnovat do výpočtu. 2) p b je diferenční tlak napříč omezovačem průtoku. Celková (dostupná) tlaková ztráta v regulátoru je: p AVQT,A = p min p MCV = 0,9 0,3 p AVQT,A = 0,6 bar (60 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 9 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 1,6 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: 2 2 Q max 0,6 pavqt,min pb 0,2 k VS 1,6 p AVQT,MIN = 0,34 bar (34 kpa) p AVQT,A > p AVQT,MIN 0,9 bar > 0,34 bar Řešení: Podle výše uvedeného příkladu vybereme: - AVQT DN 15, hodnota k VS 1,6 s rozsahem nastavení průtoku 0,03 0,9 m 3 /h a - AVT 170 mm s rozsahem nastavení teploty C Q max Δp min AVQT Δpokruh Δp b Δp AVQT Δp MCV 10 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

11 Dimenzování (pokračování) Příklad 2-AVT/AVQMT Regulační ventil se servopohonem (MCV) pro směšovací okruh v nepřímo připojeném topném systému vyžaduje diferenční tlak 0,2 bar (20 kpa) a průtok nižší než 1900 l/h. Vratná teplota je omezena na 70 C. Je dáno: Q max p min p výměník p MCV = 1,9 m 3 /h (1900 l/h) = 1,1 bar (110 kpa) = 0,1 bar (10 kpa) = zvolený 0,2 bar (20 kpa) Celková (dostupná) tlaková ztráta v regulátoru je: p AVQMT,A = p min p výměník = 1,1 0,1 p AVQMT,A = 1,0 bar (100 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 9 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 4,0 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: 2 2 Q max 1,9 pavqmt,min pmcv 0,2 k vs 4,0 p AVQMT,MIN = 0,43 bar (43 kpa) p AVQMT,A > p AVQMT,MIN 1,0 bar > 0,43 bar Řešení: Podle výše uvedeného příkladu vybereme: - AVQMT DN 15, hodnota k VS 4,0 s rozsahem nastavení průtoku 0,07 2,4 m 3 /h a - AVT 170 mm s rozsahem nastavení teploty C výměník DEN-SMT/SI VD.DC.L3.48 Danfoss 10/

12 Konstrukce 1. Kryt (AVQT) Vložka regulačního ventilu (AVQMT) 2. Nastavitelný omezovač průtoku 3. Těleso ventilu 4. Vložka ventilu 5. Kuželka ventilu 6. Vřeteno ventilu 7. Nastavovací pružina regulace průtoku 8. Regulační kanál 9. Regulační membrána 10. Převlečná matice 11. Impulsní trubka 12. Horní část membránového pouzdra 13. Spodní část membránového pouzdra 14. Termostat AVT, STM 15. Vřeteno termostatu 16. Vlnovec 17. Nastavovací pružina regulace teploty 18. Rukojeť nastavování teploty, s možností zaplombování nastavené hodnoty 19. Nosič stupnice 20. Kapilární trubka 21. Pružná ochranná trubice (pouzeu modelu 255 mm) 22. Teplotní čidlo 23. Jímka čidla 24. Ucpávka čidla 25. Pouzdro pro ucpávku čidla 26. Pojistná pružina AVT 255 AVT 170 AVT 210 STM AVT/AVQT AVQMT STM 12 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

13 Funkce Regulátor teploty a průtoku, kombinovaný s regulačním ventilem nebo bez regulačního ventilu (AVQT, AVQMT) Průtokové množství způsobuje pokles tlaku napříč nastavitelným omezovačem průtoku. Výsledné hodnoty tlaku jsou prostřednictvím impulsních trubek a/nebo regulačního kanálu z vřetena servopohonu převedeny do komory servopohonu a působí tak na regulační membránu a regulují tlak. Omezovač průtoku diferenčního tlaku je řízen a omezován prostřednictvím vestavěné pružiny určené pro regulaci průtoku. Regulační ventil se tak při zvyšujícím diferenčním tlaku zavírá a při snižujícím diferenčním tlaku otevírá, a tím reguluje max. průtok. Navíc pro AVQMT: Vedle toho bude elektrický pohon pracovat od nulového do maximálního průtoku, a to v závislosti na zatížení. Bezpečnostní monitor teploty (STM) - Funkce Bezpečnostní monitor teploty představuje proporcionální regulátor teploty, který chrání systém proti vysoké teplotě. Kuželka ventilu je opatřená měkkým těsněním a tlakově vyvážená. Jestliže na čidle teploty dojde k překročení nastavené teploty, tak bezpečnostní monitor uzavřením ventilu přeruší dodávku energie. Po ochlazení a snížení teploty čidla pod nastavenou hodnotu se ventil opět automaticky otevře. Rukojeť nastavení zvolené teploty je možné zaplombovat. - Další bezpečnostní funkce Jestliže se v okolí teplotního čidla, kapilární trubky nebo termostatu vyskytnou netěsnosti a průsaky, tak se ventil díky tlakové pružině bezpečnostního termostatu uzavře. V takovém případě je nutné bezpečnostní monitor teploty (servopohon) vyměnit. - Fyzikální princip regulační funkce Bezpečnostní monitor teploty pracuje na základě principu zvětšování objemu (expanzi) kapalin. Teplotní čidlo, kapilární trubka a vlnovec jsou naplněné kapalinou. Jestliže teplota na čidle vzrůstá, tak dochází ke zvětšování objemu (expanzi) kapaliny, tím dochází k pohybu vřetena termostatu a uzavírání ventilu. Regulátor teploty (AVT) - Funkce Při vzrůstající teplotě média dochází k pohybu regulačního ventilu směrem k sedlu ventilu (ventil se uzavírá), při klesající teplotě média se ventil pohybuje směrem od sedla ventilu (ventil se otevírá). Rukojeť nastavení zvolené teploty je možné zaplombovat. - Fyzikální princip regulační funkce Změny teploty média zapříčiňují změny tlaku v teplotním čidle. Výsledný tlak je prostřednictvím kapilární trubky převeden do vlnovce. Vlnovec pohybuje vřetenem termostatu a ventil se tak buď zavírá, anebo otevírá. DEN-SMT/SI VD.DC.L3.48 Danfoss 10/

14 Nastavování Nastavování průtoku Nastavování průtoku se provádí změnou polohy omezovače průtoku. Nastavování lze provádět s pomocí nastavovacího diagramu (viz odpovídající návod) a/nebo s použitím měřiče tepla. Nastavování teploty (AVT) Nastavování teploty se provádí změnou nastavení pružiny regulace teploty. Nastavení lze provádět pomocí rukojeti pro nastavování teploty a/nebo indikátorů teploty. Nastavení mezní teploty (STM) Nastavování mezní hodnoty teploty se provádí změnou nastavení pružiny regulace teploty. Nastavení lze provádět pomocí rukojeti pro nastavování omezení teploty a/nebo indikátorů teploty. Diagram nastavení Nastavování teploty Vztah mezi čísly 1 5 na stupnici a uzavírací teplotou. Poznámka: Odečtené hodnoty jsou pouze orientační. Termostat AVT mm, 210 mm AVT termostat mm Poznámka: Monitor bezpečné teploty STM (ovládací člen): teplotní stupnice je již uvedena na produktu 14 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

15 Rozměry AVT/AVQT H H1 H H1 DN H mm H Hmotnost (AVT) kg 1,3 (čidlo 170 mm), 1,5 (210 mm), 1,6 (255 mm) STM / AVQT DN H mm H Hmotnost (STM) kg 2,6 (čidlo 210 mm) AVT, STM AVT Ø 76 STM Ø 82 DEN-SMT/SI VD.DC.L3.48 Danfoss 10/

16 Rozměry (pokračování) AVT / AVQMT / AMV(E) 2., 3. H H1 H H1 DN H mm H STM / AVQMT / AMV(E) 2., 3. DN H mm H VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

17 Rozměry (pokračování) AVQT L 1 L H H2 H1 H3 Ø 125 Ø 125 DN DN DN L L H mm H H H Hmotnost (závit) Hmotnost (příruba) kg 2,8 2,8 3, ,0 11,5 13,6 Poznámka: Další rozměry přírub viz tabulka koncovek AVQMT L 1 L H H2 H1 H3 Ø 125 Ø 125 DN DN DN L L H mm H H H Hmotnost (závit) Hmotnost (příruba) kg 3,1 3,2 3,3 5,9 6,1 6, ,4 11,9 14,0 Poznámka: Další rozměry přírub viz tabulka koncovek DEN-SMT/SI VD.DC.L3.48 Danfoss 10/

18 Rozměry (pokračování) Ø 16 Ø 19 Ø 16 Ø 9,5 Ø SW 17 M SW 22 R ½ SW 22 M SW 27 R ¾ SW 22 R ¾ AVT 170 AVT 170 Ponorná jímka AVT 210 / STM AVT 210 / STM Ponorná jímka AVT 255 AMV(E) 10 AMV(E) 13 AMV(E) 2., 3. Typ AMV(E) 10 AMV(E) 13 AMV(E) 20 AMV(E) 23 AMV(E) 30 AMV(E) 33 Hmotnost kg 0,6 0,8 1,4 1,9 1,4 1,9 SW 25 (R ½) SW 27 (R ¾) M 20 1 (R ½) M 22 1 (R ¾) R ½; R ¾ 26 (R ½) 30 (R ¾) Pouzdro pro ucpávku čidla Spojovací kus K2 Spojovací kus K3 18 VD.DC.L3.48 Danfoss 10/2013 DEN-SMT/SI

19 Rozměry (pokračování) DN R SW d L 1 2) L 2 L 3 k d 2 n mm 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) Kuželový vnější závit podle EN ) Příruby PN 25 podle EN DEN-SMT/SI VD.DC.L3.48 Danfoss 10/
