2 OBSAH 1 VÝDEJ DAT Žádost o poskytnutí dat Vydaná data ÚMPS PŘÍJEM DAT Kontrola aktualizačních dat Zapracování dat ÚMPS Atributy Zakázky DTMM ZPRACOVÁNÍ AKTUALIZAČNÍCH DAT ÚMPS PŘEDMĚT MAPOVÁNÍ ÚMPS POVINNOSTI ZPRACOVATELE PROSTORY VELKÝCH SYSTEMATICKÝCH CHYB Definice prostoru velkých systematických chyb Vznik prostorů velkých systematických chyb Řešení prostorů velkých systematických chyb Grafické vyjádření prostoru Oprava prostoru VÝDEJ DAT Pomocí mapového klienta Webu DTMM jsou vydávána data geodetům a projektantům registrovaným v informačním systému DTMM. Registrace a výčet práv a povinností jednotlivých uživatelských rolí informačního systému DTMM Most jsou popsány v Z_OIS_006 Provozní řád DTMM. 1.1 Žádost o poskytnutí dat Postup žádosti: Přihlášení do Webu DTMM Spustit mapového klienta Pomocí mapového nástroje vyplnit identifikační údaje Zakázky DTMM (název zakázky, číslo stavby, investor ) a zakreslit ohraničení zájmového území zakázky v požadovaném rozsahu. Uložit zakreslené ohraničení a identifikační údaje zakázky založení Zakázky DTMM. Systém uloží ohraničení a identifikační údaje zakázky do geodatabáze. Zakázce bude přiděleno jedinečné ID v rámci DTMM. Potvrdit Z_OIS_014 Žádost o výdej dat DTMM stisknutím tlačítka Zažádat o vydání. Stránka 2 z 6

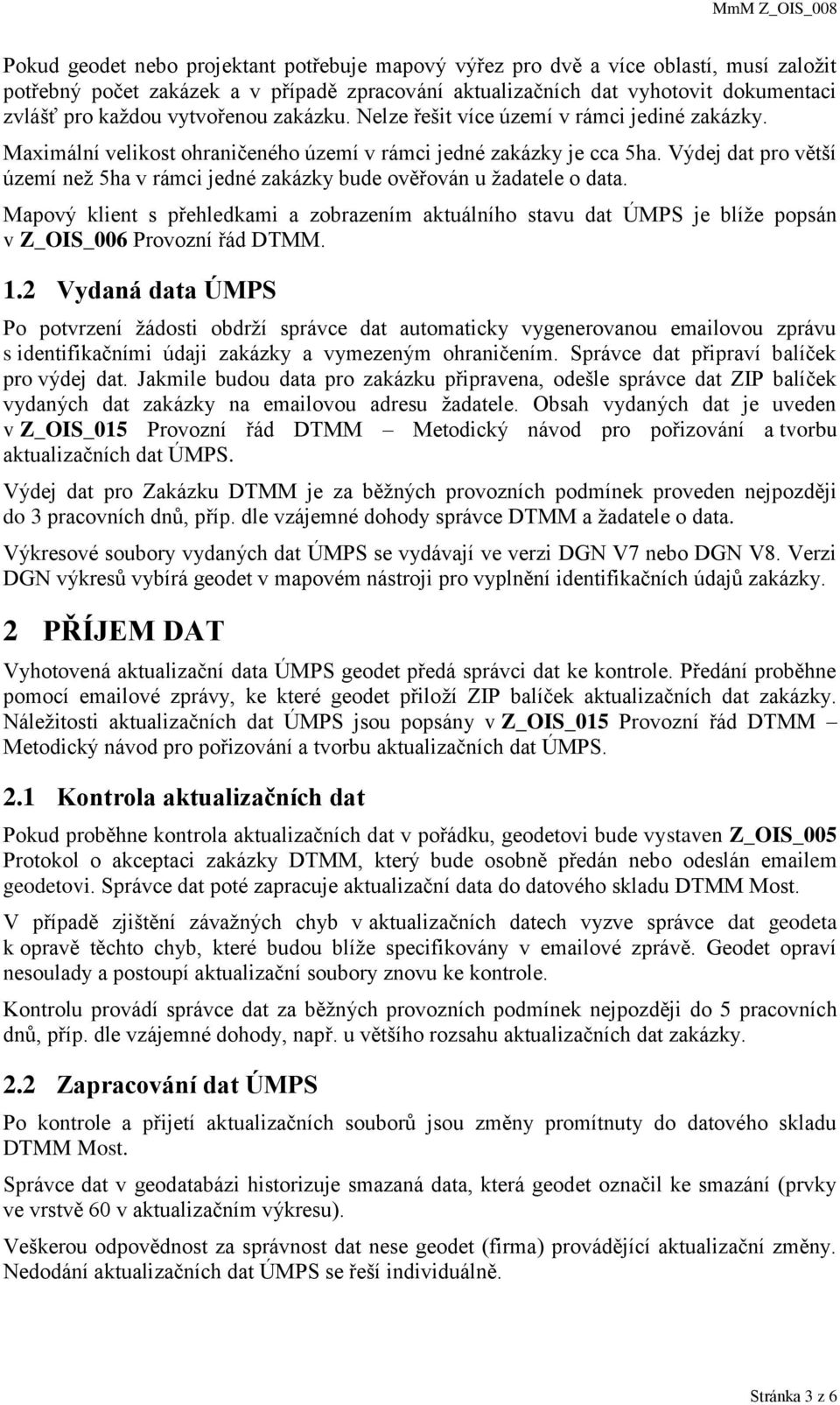

3 Pokud geodet nebo projektant potřebuje mapový výřez pro dvě a více oblastí, musí založit potřebný počet zakázek a v případě zpracování aktualizačních dat vyhotovit dokumentaci zvlášť pro každou vytvořenou zakázku. Nelze řešit více území v rámci jediné zakázky. Maximální velikost ohraničeného území v rámci jedné zakázky je cca 5ha. Výdej dat pro větší území než 5ha v rámci jedné zakázky bude ověřován u žadatele o data. Mapový klient s přehledkami a zobrazením aktuálního stavu dat ÚMPS je blíže popsán v Z_OIS_006 Provozní řád DTMM. 1.2 Vydaná data ÚMPS Po potvrzení žádosti obdrží správce dat automaticky vygenerovanou ovou zprávu s identifikačními údaji zakázky a vymezeným ohraničením. Správce dat připraví balíček pro výdej dat. Jakmile budou data pro zakázku připravena, odešle správce dat ZIP balíček vydaných dat zakázky na ovou adresu žadatele. Obsah vydaných dat je uveden v Z_OIS_015 Provozní řád DTMM Metodický návod pro pořizování a tvorbu aktualizačních dat ÚMPS. Výdej dat pro Zakázku DTMM je za běžných provozních podmínek proveden nejpozději do 3 pracovních dnů, příp. dle vzájemné dohody správce DTMM a žadatele o data. Výkresové soubory vydaných dat ÚMPS se vydávají ve verzi DGN V7 nebo DGN V8. Verzi DGN výkresů vybírá geodet v mapovém nástroji pro vyplnění identifikačních údajů zakázky. 2 PŘÍJEM DAT Vyhotovená aktualizační data ÚMPS geodet předá správci dat ke kontrole. Předání proběhne pomocí ové zprávy, ke které geodet přiloží ZIP balíček aktualizačních dat zakázky. Náležitosti aktualizačních dat ÚMPS jsou popsány v Z_OIS_015 Provozní řád DTMM Metodický návod pro pořizování a tvorbu aktualizačních dat ÚMPS. 2.1 Kontrola aktualizačních dat Pokud proběhne kontrola aktualizačních dat v pořádku, geodetovi bude vystaven Z_OIS_005 Protokol o akceptaci zakázky DTMM, který bude osobně předán nebo odeslán em geodetovi. Správce dat poté zapracuje aktualizační data do datového skladu DTMM Most. V případě zjištění závažných chyb v aktualizačních datech vyzve správce dat geodeta k opravě těchto chyb, které budou blíže specifikovány v ové zprávě. Geodet opraví nesoulady a postoupí aktualizační soubory znovu ke kontrole. Kontrolu provádí správce dat za běžných provozních podmínek nejpozději do 5 pracovních dnů, příp. dle vzájemné dohody, např. u většího rozsahu aktualizačních dat zakázky. 2.2 Zapracování dat ÚMPS Po kontrole a přijetí aktualizačních souborů jsou změny promítnuty do datového skladu DTMM Most. Správce dat v geodatabázi historizuje smazaná data, která geodet označil ke smazání (prvky ve vrstvě 60 v aktualizačním výkresu). Veškerou odpovědnost za správnost dat nese geodet (firma) provádějící aktualizační změny. Nedodání aktualizačních dat ÚMPS se řeší individuálně. Stránka 3 z 6

4 2.3 Atributy Zakázky DTMM Id zakázky Evidenční číslo zakázky přidělené systémem Název Účel měření Číslo stavby/zakázky číslo stavby přiřazené partnerem, popř. číslo zakázky geodeta Popis popis upřesňující název Zakázky DTM, např. etapa stavby apod. Datum založení Investor Pro koho je měření zpracováváno. Ověřil Úředně oprávněný zeměměřický inženýr, který zpracování ověřil Typ zakázky aktualizační nebo uživatelská Formát DGN verze výkresových souborů DGN zakázky Žadatel Geodet nebo projektant, který žádá o vydání dat Ohraničení Vybrané zájmové území v mapovém klientovi Akceptační protokol Z_OIS_005 Protokol o akceptaci zakázky DTMM 3 ZPRACOVÁNÍ AKTUALIZAČNÍCH DAT ÚMPS Princip a zásady zpracování aktualizačních dat ÚMPS upravuje Z_OIS_015 Provozní řád DTMM Metodický návod pro pořizování a tvorbu aktualizačních dat ÚMPS. 4 PŘEDMĚT MAPOVÁNÍ ÚMPS ÚMPS DTMM Most obsahuje prvky polohopisu, výškopisu, popisy a body polohového a výškového bodového pole. Mapování je prováděno v souladu s vyhláškou č. 233/2010 Sb. o základním obsahu technické mapy obce. V rámci ÚMPS jsou evidovány prvky specifikované v Z_OIS_011 Provozní řád DTMM Rámec datového modelu. Prvky jsou mapovány vzhledem k jejich významu k průběhům inženýrských sítí. 5 POVINNOSTI ZPRACOVATELE Povinnosti zpracovatele zaměření jsou obecně stanoveny těmito zákonnými normami: vyhláška č. 233/2010 Sb. o základním obsahu technické mapy obce, zákon č. 200/1994 Sb. zákon o zeměměřictví a o změně a doplnění některých zákonů souvisejících s jeho zavedením, ve znění pozdějších předpisů, vyhláška č. 31/1995 vyhláška Českého úřadu zeměměřického a katastrálního, kterou se provádí zákon č. 200/1994 Sb. Zpracovatel zaměření ručí za to, že aktualizovaný prostor v aktualizačním DGN souboru je k datu ukončení měření reálným, co možná nejvěrnějším obrazem zájmového území s tím, že každý objekt v terénu bude mít jedinou variantu zobrazení. Stránka 4 z 6

5 6 PROSTORY VELKÝCH SYSTEMATICKÝCH CHYB V procesu aktualizací můžou být zjišťovány prostory velkých systematických rozdílů mezi novým měřením a stavovými daty ÚMPS. Bude vedena evidence těchto prostorů i se stavem jejich řešení. 6.1 Definice prostoru velkých systematických chyb Prostorem velkých systematických chyb se rozumí území, kde systematická část polohové odchylky na jednoznačně identifikovatelných identických bodech pocházejících z různých vstupních nebo aktualizačních zakázek signalizuje systematické překročení střední souřadnicové chyby m xy = 14cm. Tato situace teoreticky nastává, pokud je systematická složka polohové odchylky na identických bodech větší než 24 cm, pokud je jedno měření významně bližší teoreticky správné poloze. Zcela jistě je prokázána, pokud je systematická složka polohové odchylky na identických bodech větší než 40 cm. 6.2 Vznik prostorů velkých systematických chyb Prostor může být zjištěn: činností správce dat při zapracovávání jednotlivých předaných zakázek nebo jiných aktualizačních dat (polohopisných výkresů), o pokud prostor zjistí správce dat, zavede ho do evidence prostorů. při aktualizační akci geodetickou firmou o pokud zjistí geodetická firma existenci prostoru velkých systematických chyb, je povinná tuto skutečnost: oznámit v technické zprávě, prostor, resp. prostory označit dle dohody v aktualizačním DGN výkresu dle kreslícího klíče (polygonem v předepsané vrstvě, barvě, stylu), při předání aktualizačních dat uvést v ové zprávě poznámku Výskyt systematické chyby, odevzdat aktualizační výkres bez provedení topologické návaznosti na stav ÚMPS (odevzdává aktualizační výkres pouze s novými prvky). 6.3 Řešení prostorů velkých systematických chyb Grafické vyjádření prostoru Správce dat připraví DGN výkres, ve kterém bude originální symbologie grafických elementů ÚMPS přebarvena podle jednotlivých vstupů. Každá zakázka obdrží svoje číslo barvy. To umožní zainteresovaným stranám prohlédnout a posoudit jednotlivá měření. Takto připravená data odešle příslušným geodetickým firmám, které zpracovávali geodetické práce v inkriminovaných oblastech, spolu s dopisem a žádostí o vyjádření k přesnosti měření do 5 pracovních dnů ode dne převzetí aktualizačních dat Zakázky DTMM ke kontrole. Stránka 5 z 6

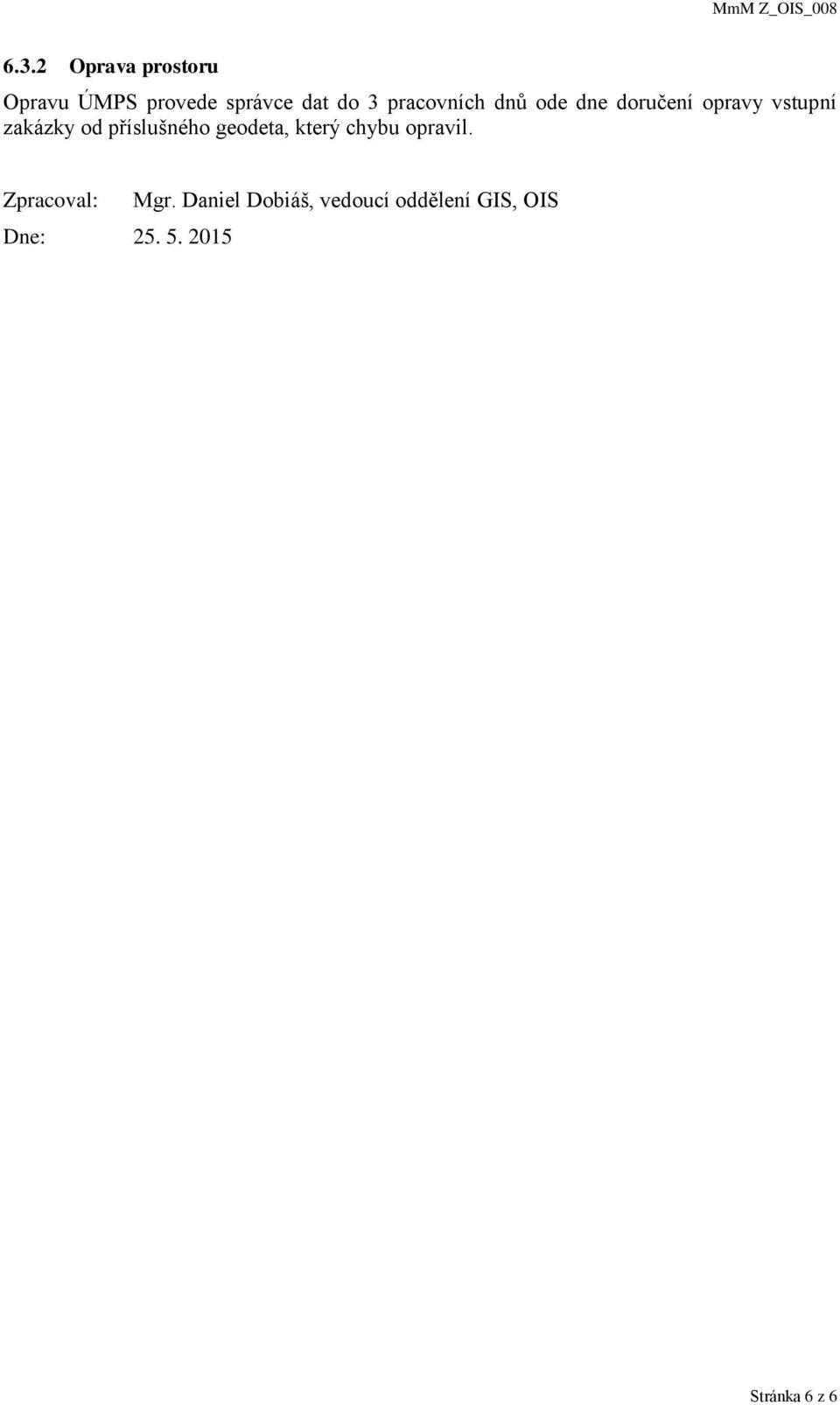

6 6.3.2 Oprava prostoru Opravu ÚMPS provede správce dat do 3 pracovních dnů ode dne doručení opravy vstupní zakázky od příslušného geodeta, který chybu opravil. Zpracoval: Dne: Mgr. Daniel Dobiáš, vedoucí oddělení GIS, OIS Stránka 6 z 6
