1 SGS Germany GmbH Zpráva o výsledcích testu č.: H0RD0002 Pořad. č. H0RD Počet stran: 17 Mnichov, 10. dubna 2014 Klient: Předmět zkoušky: Výrobce: Cíl: Nanoprotech OÜ kovové desky s různými protikorozními prostředky Nanoprotech OÜ Environmentální zkouška Specifikace testu: DIN EN ISO 9227 [S akreditací] Výsledek: Stupeň koroze je zobrazen na fotografiích v článku 6. Výsledky se vztahují pouze na zkoušené předměty popsané v této zprávě o výsledcích testu. schválil datum podpis Garcia Baglietto 14. dubna 2014 Vedoucí laboratoře pro environmentální simulace Tento dokument byl podepsán elektronicky. Společnost SGS Germany GmbH, Hofmannstr. 50, D Mnichov, je akreditována akreditačním úřadem DAkkS pro testování elektromechan. komponentů, environmentálních simulací, testování elektromagnetické kompatibility lékařských zařízení, testování baterií, bezpečnost výrobků, testy o shodě telekomunikací Tel , Fax , Internet

akreditací] Výsledek: Stupeň koroze je zobrazen na fotografiích v článku 6. Výsledky se vztahují pouze na zkoušené předměty popsané v této zprávě o výsledcích testu.

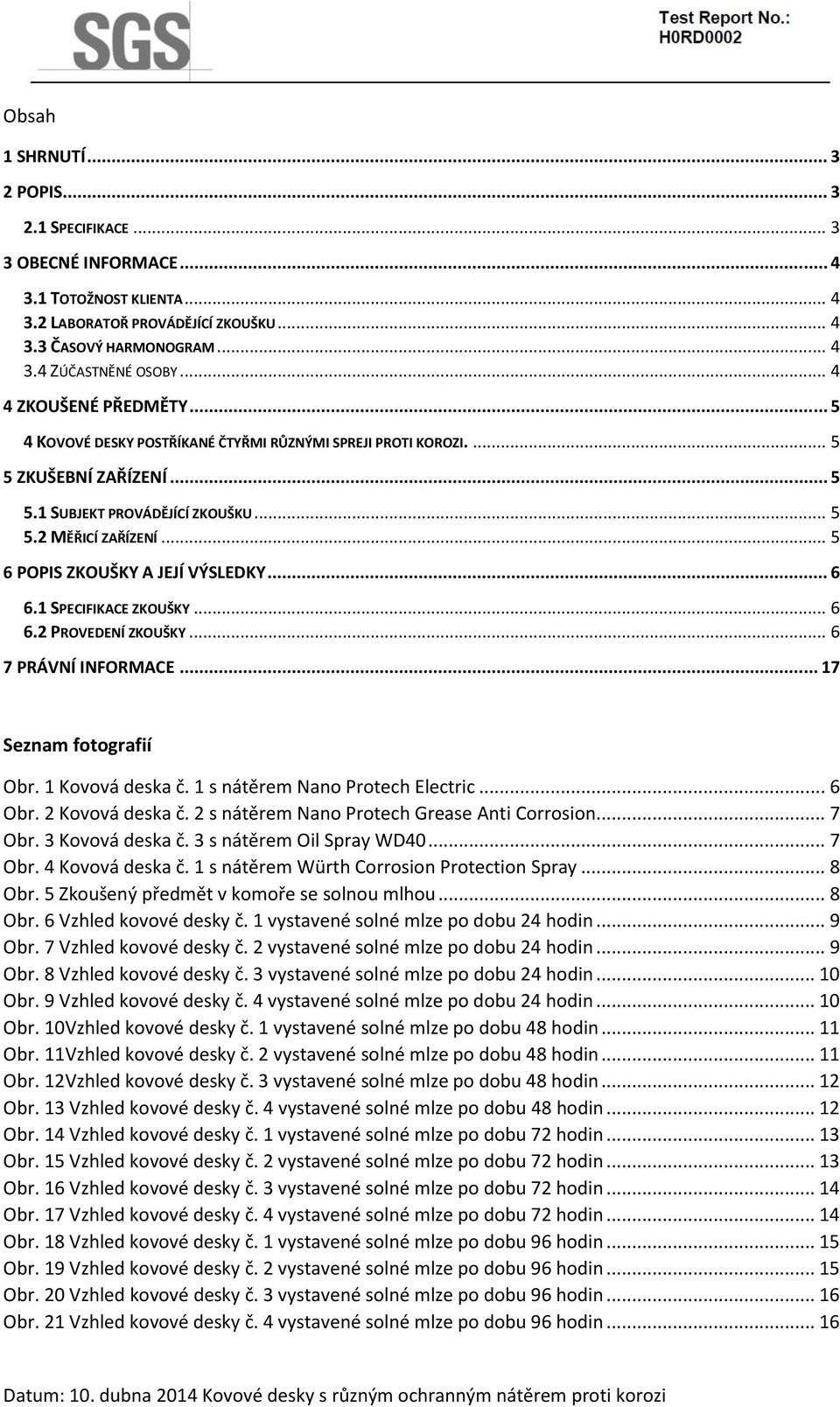

2 Obsah 1 SHRNUTÍ POPIS SPECIFIKACE OBECNÉ INFORMACE TOTOŽNOST KLIENTA LABORATOŘ PROVÁDĚJÍCÍ ZKOUŠKU ČASOVÝ HARMONOGRAM ZÚČASTNĚNÉ OSOBY ZKOUŠENÉ PŘEDMĚTY KOVOVÉ DESKY POSTŘÍKANÉ ČTYŘMI RŮZNÝMI SPREJI PROTI KOROZI ZKUŠEBNÍ ZAŘÍZENÍ SUBJEKT PROVÁDĚJÍCÍ ZKOUŠKU MĚŘICÍ ZAŘÍZENÍ POPIS ZKOUŠKY A JEJÍ VÝSLEDKY SPECIFIKACE ZKOUŠKY PROVEDENÍ ZKOUŠKY PRÁVNÍ INFORMACE Seznam fotografií Obr. 1 Kovová deska č. 1 s nátěrem Nano Protech Electric... 6 Obr. 2 Kovová deska č. 2 s nátěrem Nano Protech Grease Anti Corrosion... 7 Obr. 3 Kovová deska č. 3 s nátěrem Oil Spray WD Obr. 4 Kovová deska č. 1 s nátěrem Würth Corrosion Protection Spray... 8 Obr. 5 Zkoušený předmět v komoře se solnou mlhou... 8 Obr. 6 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 24 hodin... 9 Obr. 7 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 24 hodin... 9 Obr. 8 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 24 hodin Obr. 9 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 24 hodin Obr. 10Vzhled kovové desky č. 1 vystavené solné mlze po dobu 48 hodin Obr. 11Vzhled kovové desky č. 2 vystavené solné mlze po dobu 48 hodin Obr. 12Vzhled kovové desky č. 3 vystavené solné mlze po dobu 48 hodin Obr. 13 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 48 hodin Obr. 14 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 72 hodin Obr. 15 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 72 hodin Obr. 16 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 72 hodin Obr. 17 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 72 hodin Obr. 18 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 96 hodin Obr. 19 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 96 hodin Obr. 20 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 96 hodin Obr. 21 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 96 hodin... 16

.. 5 6 POPIS ZKOUŠKY A JEJÍ VÝSLEDKY... 6 6.1 SPECIFIKACE ZKOUŠKY... 6 6.2 PROVEDENÍ ZKOUŠKY... 6 7 PRÁVNÍ INFORMACE... 17 Seznam fotografií Obr. 1 Kovová deska č. 1 s nátěrem Nano Protech Electric.

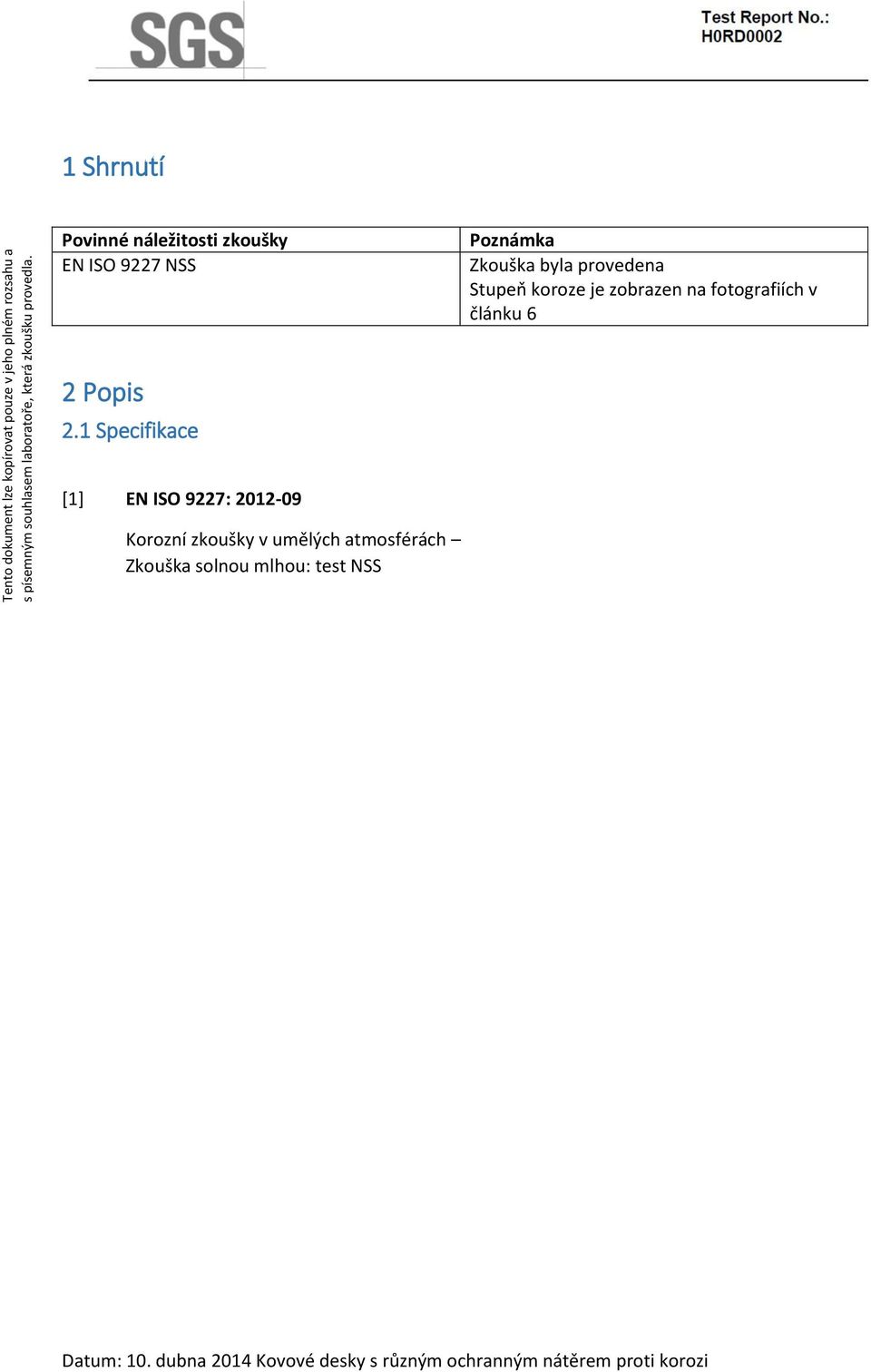

3 1 Shrnutí Povinné náležitosti zkoušky EN ISO 9227 NSS Poznámka Zkouška byla provedena Stupeň koroze je zobrazen na fotografiích v článku 6 2 Popis 2.1 Specifikace [1] EN ISO 9227: Korozní zkoušky v umělých atmosférách Zkouška solnou mlhou: test NSS

4 3 Obecné informace 3.1 Totožnost klienta Nanoprotech OÜ Uus-Sadama Tallinn Estonsko Andrej Schechtmann 3.2 Laboratoř provádějící zkoušku SGS Germany GmbH Hofmannstrasse Mnichov 3.3 Časový harmonogram Dodání zkoušeného zařízení: 28. března 2014 Zahájení provedení zkoušky: 1. dubna 2014 Ukončení provedení zkoušky: 5. dubna Zúčastněné osoby Jméno Funkce Telefon Claus-Peter Finsterer Akreditované zkoušky, Editor

3 Časový harmonogram Dodání zkoušeného zařízení: 28. března 2014 Zahájení provedení zkoušky: 1.

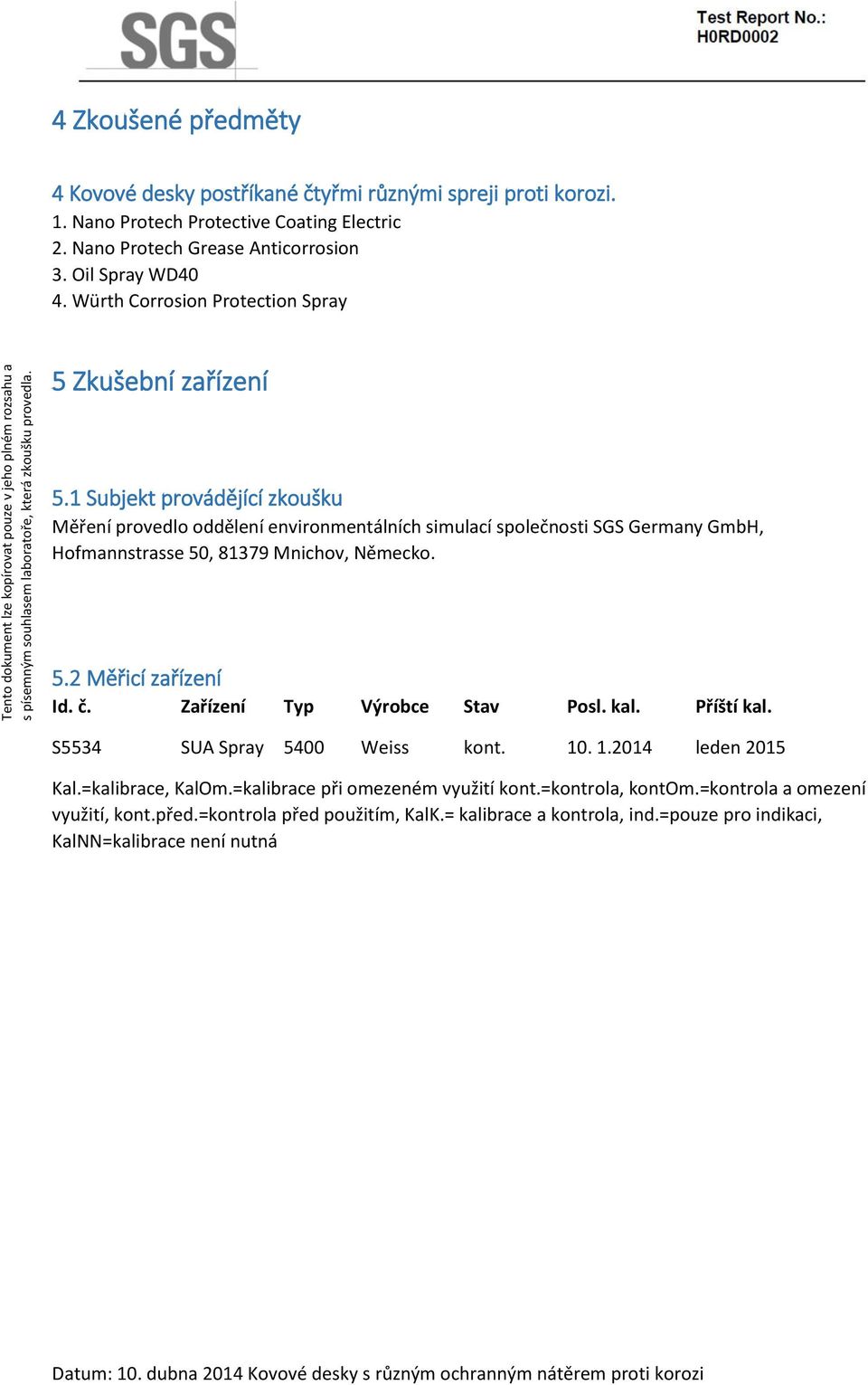

5 4 Zkoušené předměty 4 Kovové desky postříkané čtyřmi různými spreji proti korozi. 1. Nano Protech Protective Coating Electric 2. Nano Protech Grease Anticorrosion 3. Oil Spray WD40 4. Würth Corrosion Protection Spray 5 Zkušební zařízení 5.1 Subjekt provádějící zkoušku Měření provedlo oddělení environmentálních simulací společnosti SGS Germany GmbH, Hofmannstrasse 50, Mnichov, Německo. 5.2 Měřicí zařízení Id. č. Zařízení Typ Výrobce Stav Posl. kal. Příští kal. S5534 SUA Spray 5400 Weiss kont leden 2015 Kal.=kalibrace, KalOm.=kalibrace při omezeném využití kont.=kontrola, kontom.=kontrola a omezení využití, kont.před.=kontrola před použitím, KalK.= kalibrace a kontrola, ind.=pouze pro indikaci, KalNN=kalibrace není nutná

1 Subjekt provádějící zkoušku Měření provedlo oddělení environmentálních simulací společnosti SGS Germany GmbH, Hofmannstrasse 50, 81379 Mnichov, Německo. 5.2 Měřicí zařízení Id. č.

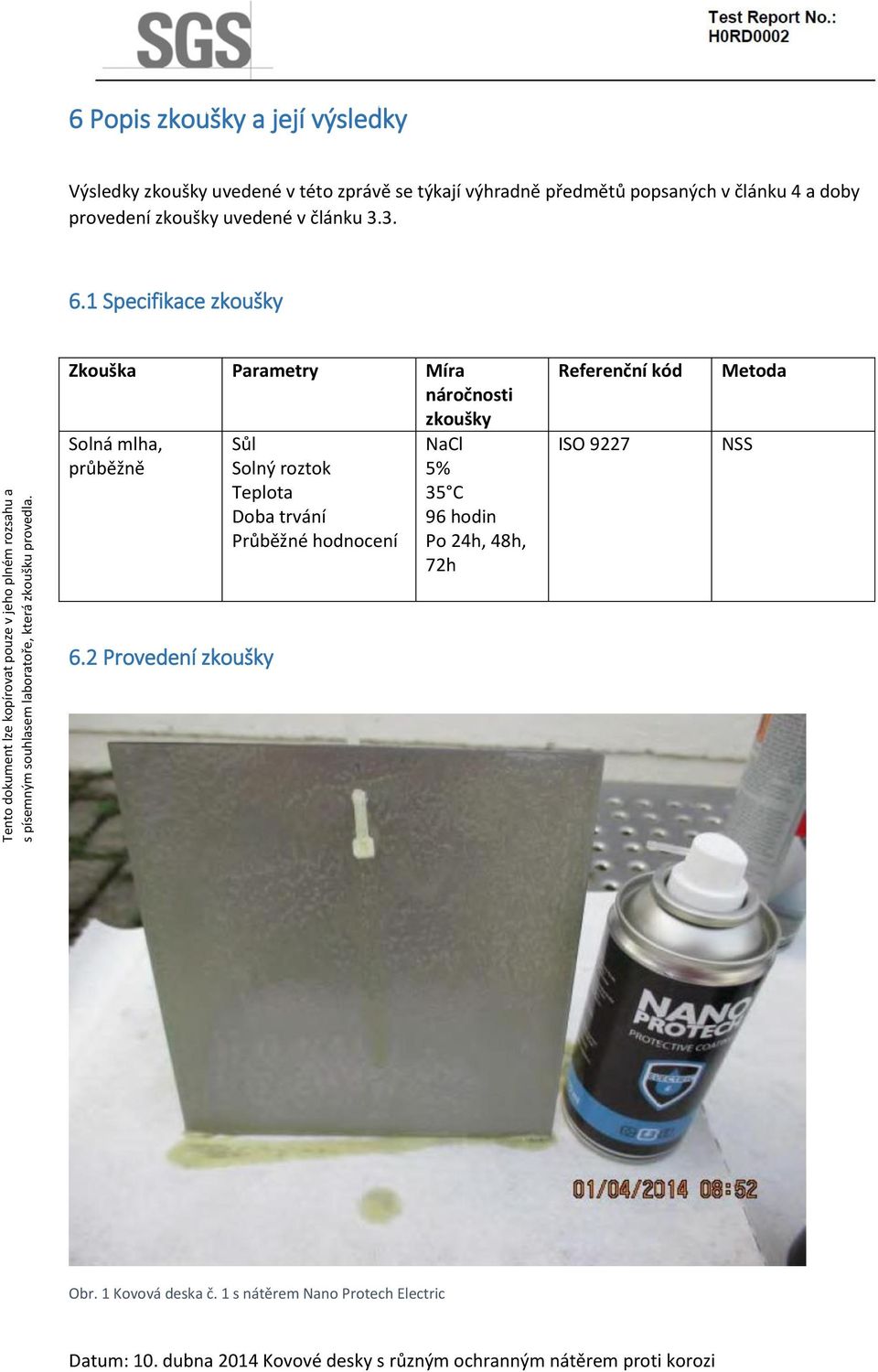

6 6 Popis zkoušky a její výsledky Výsledky zkoušky uvedené v této zprávě se týkají výhradně předmětů popsaných v článku 4 a doby provedení zkoušky uvedené v článku Specifikace zkoušky Zkouška Parametry Míra náročnosti zkoušky Solná mlha, průběžně Sůl Solný roztok Teplota Doba trvání Průběžné hodnocení NaCl 5% 35 C 96 hodin Po 24h, 48h, 72h Referenční kód ISO 9227 Metoda NSS 6.2 Provedení zkoušky Obr. 1 Kovová deska č. 1 s nátěrem Nano Protech Electric

1 Specifikace zkoušky Zkouška Parametry Míra náročnosti zkoušky Solná mlha, průběžně Sůl Solný roztok Teplota Doba

7 Obr. 2 Kovová deska č. 2 s nátěrem Nano Protech Grease Anti Corrosion Obr. 3 Kovová deska č. 3 s nátěrem Oil Spray WD40

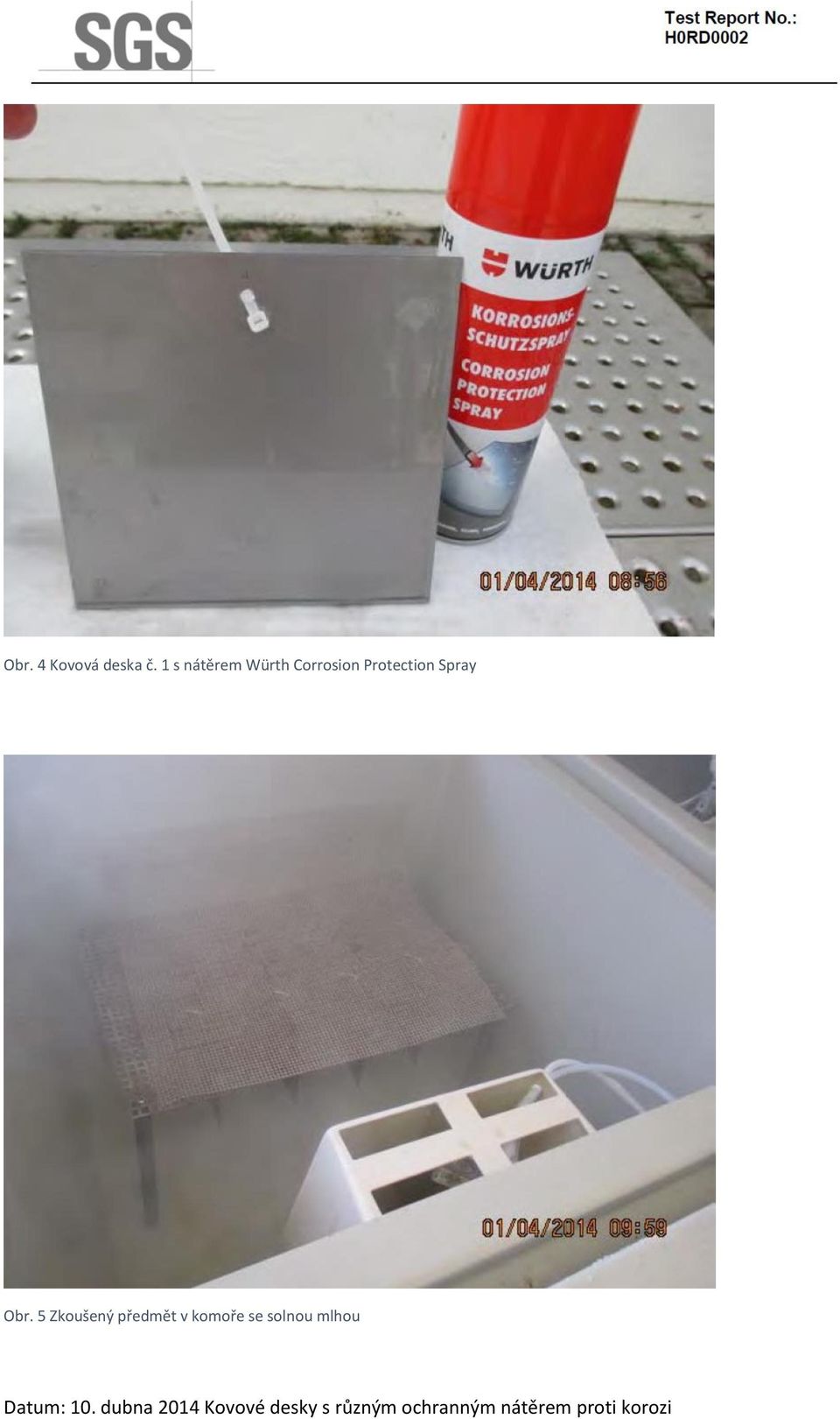

8 Obr. 4 Kovová deska č. 1 s nátěrem Würth Corrosion Protection Spray Obr. 5 Zkoušený předmět v komoře se solnou mlhou

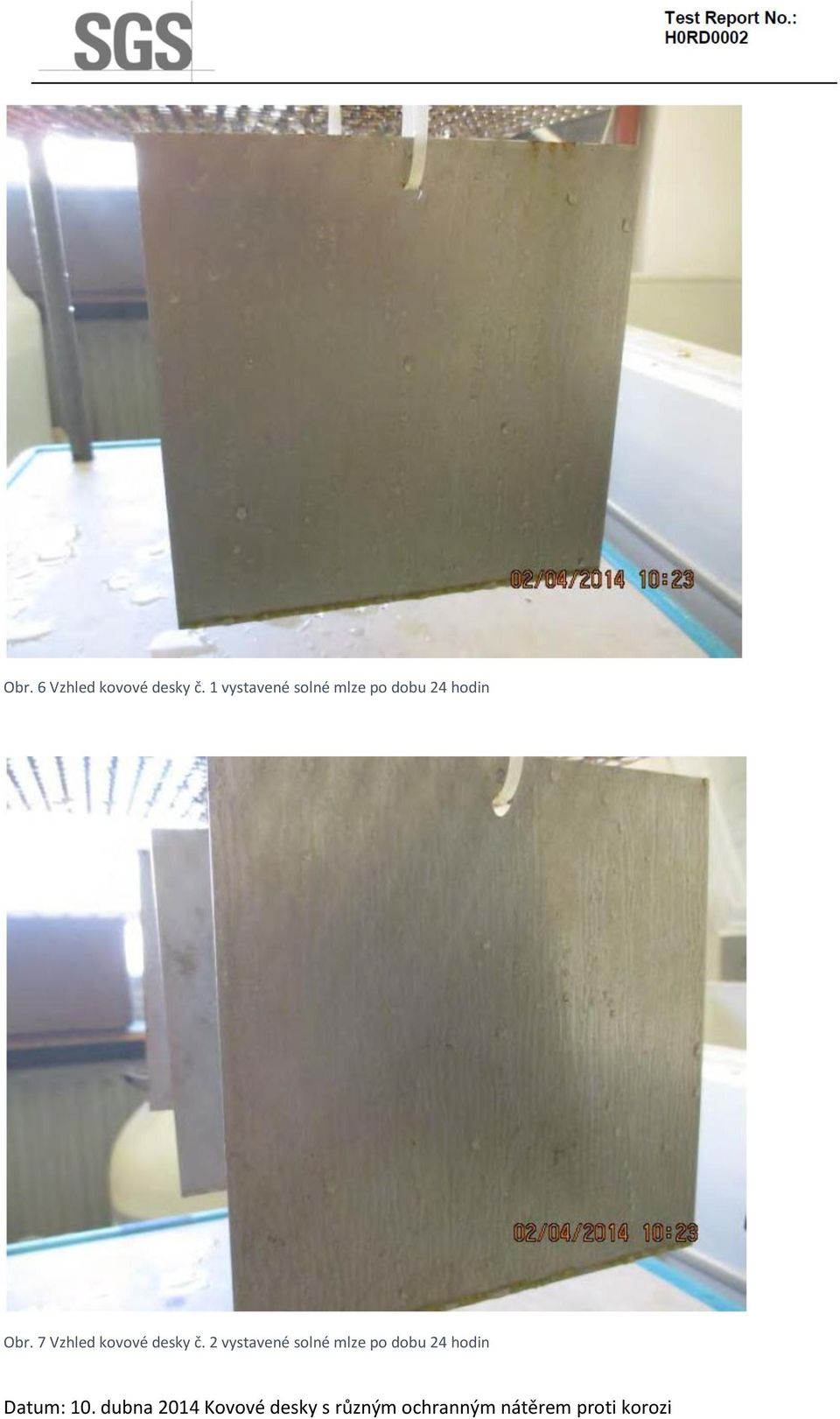

9 Obr. 6 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 24 hodin Obr. 7 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 24 hodin

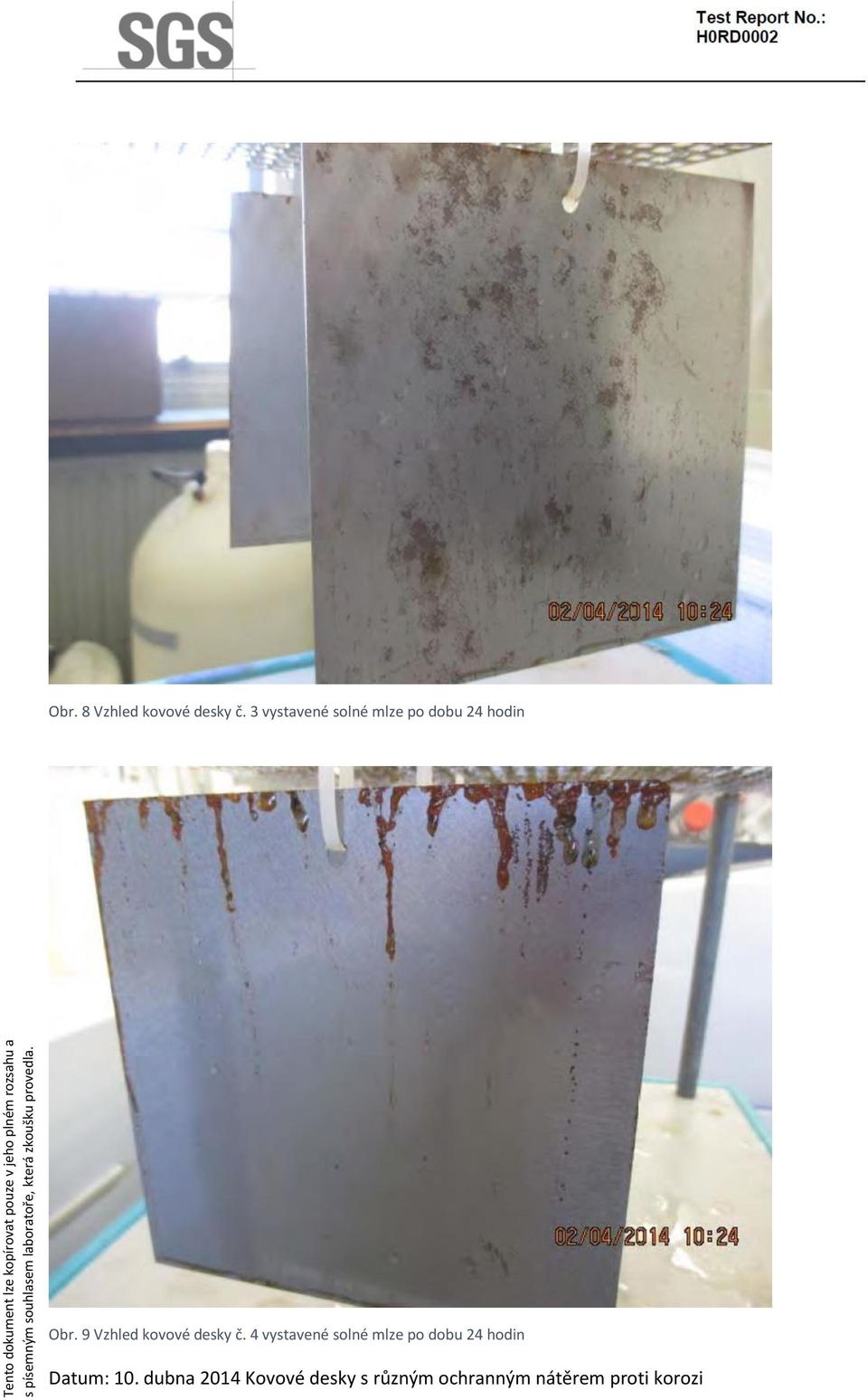

10 Obr. 8 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 24 hodin Obr. 9 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 24 hodin

11 Obr. 10 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 48 hodin Obr. 11 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 48 hodin

12 Obr. 12Vzhled kovové desky č. 3 vystavené solné mlze po dobu 48 hodin Obr. 13 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 48 hodin

13 Obr. 14 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 72 hodin Obr. 15 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 72 hodin

14 Obr. 16 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 72 hodin Obr. 17 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 72 hodin

15 Obr. 18 Vzhled kovové desky č. 1 vystavené solné mlze po dobu 96 hodin Obr. 19 Vzhled kovové desky č. 2 vystavené solné mlze po dobu 96 hodin

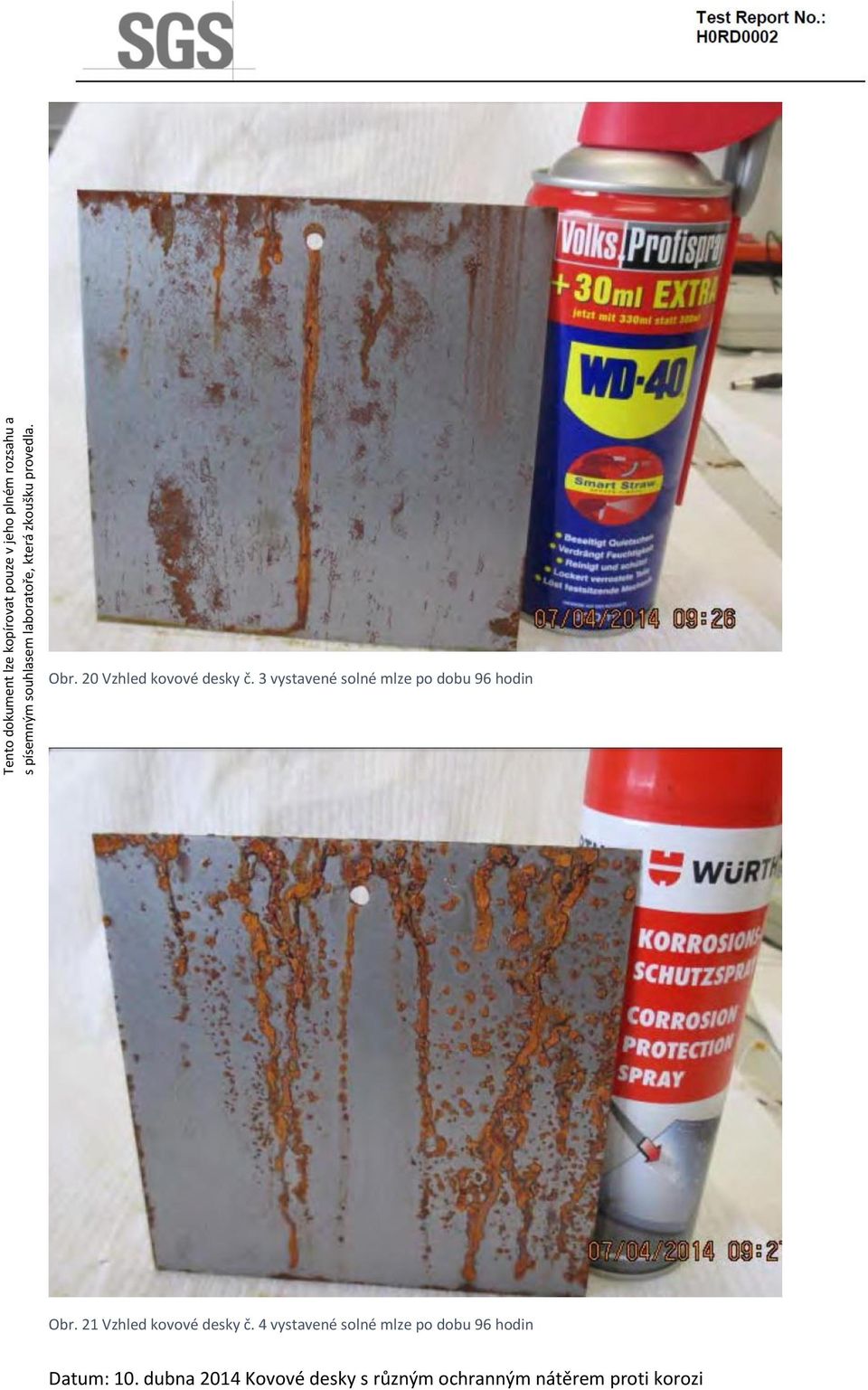

16 Obr. 20 Vzhled kovové desky č. 3 vystavené solné mlze po dobu 96 hodin Obr. 21 Vzhled kovové desky č. 4 vystavené solné mlze po dobu 96 hodin

17 7 Právní informace Tento dokument vydala Společnost v souladu s všeobecnými podmínkami o službách, které jsou k dispozici na vyžádání. Prosím věnujte pozornost ustanovení těchto podmínek upravující omezení odpovědnosti, náhradu škody a rozhodné právo. Držitel tohoto dokumentu by měl vzít na vědomí, že veškeré informace v něm obsažené vycházejí ze zjištění Společnosti pouze v době, kdy zkoušku provedla, a v rámci vymezení zadaném případně Klientem. Společnost nese odpovědnost pouze vůči Klientovi a tento dokument neomezuje smluvní strany jakékoli transakce v uplatňování jejich práv a povinností dle dané smluvní dokumentace. Je nezákonné neoprávněně upravovat obsah tohoto dokumentu, padělat jej či pozměňovat, a pachatelé takové činnosti mohou být stíháni v maximálním rozsahu dle daného práva.
