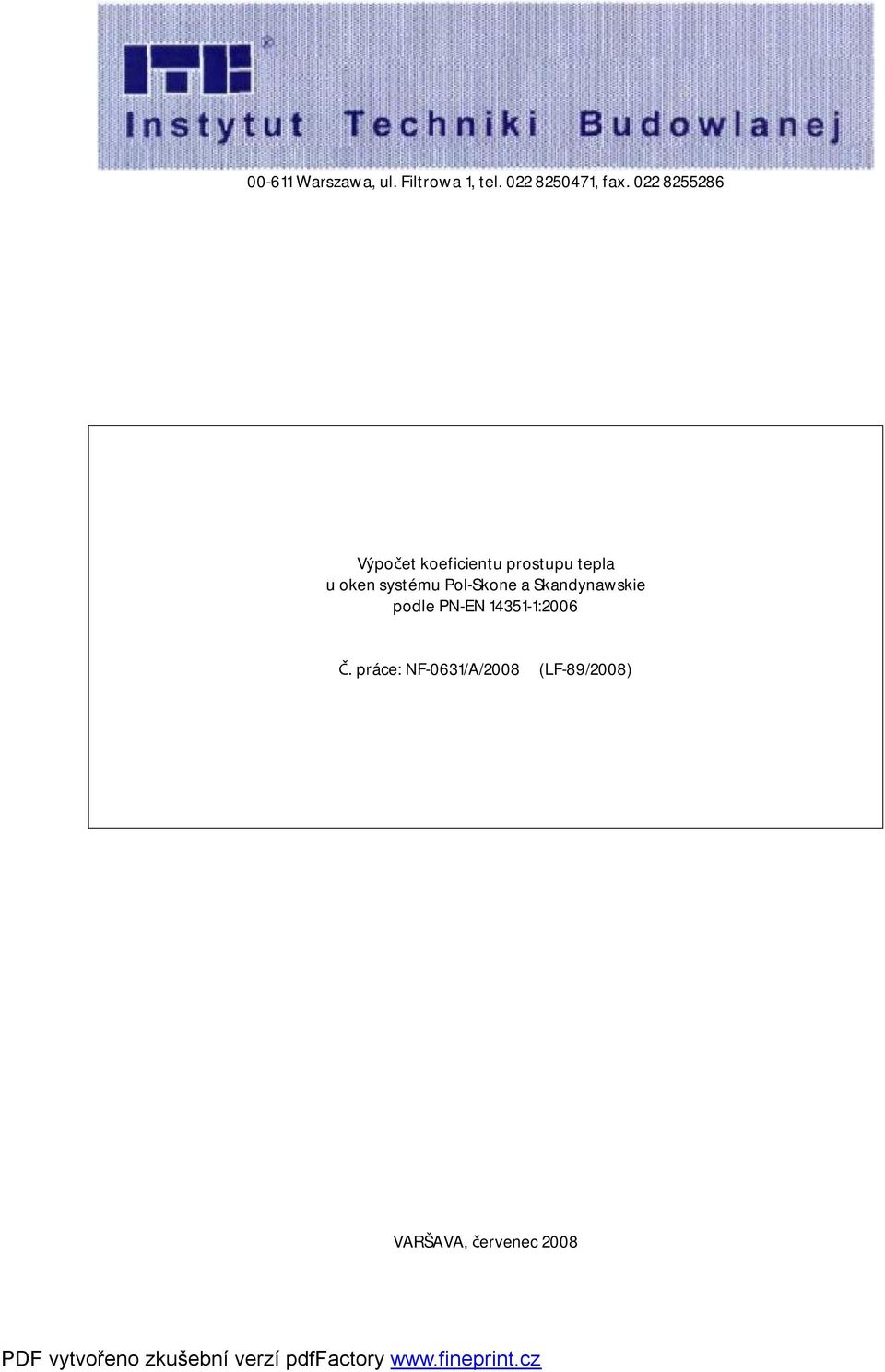

1 Warszawa, ul. Filtrowa 1, tel , fax Výpočet koeficientu prostupu tepla u oken systému Pol-Skone a Skandynawskie podle PN-EN :2006 Č. práce: NF-0631/A/2008 (LF-89/2008) VARŠAVA, červenec 2008

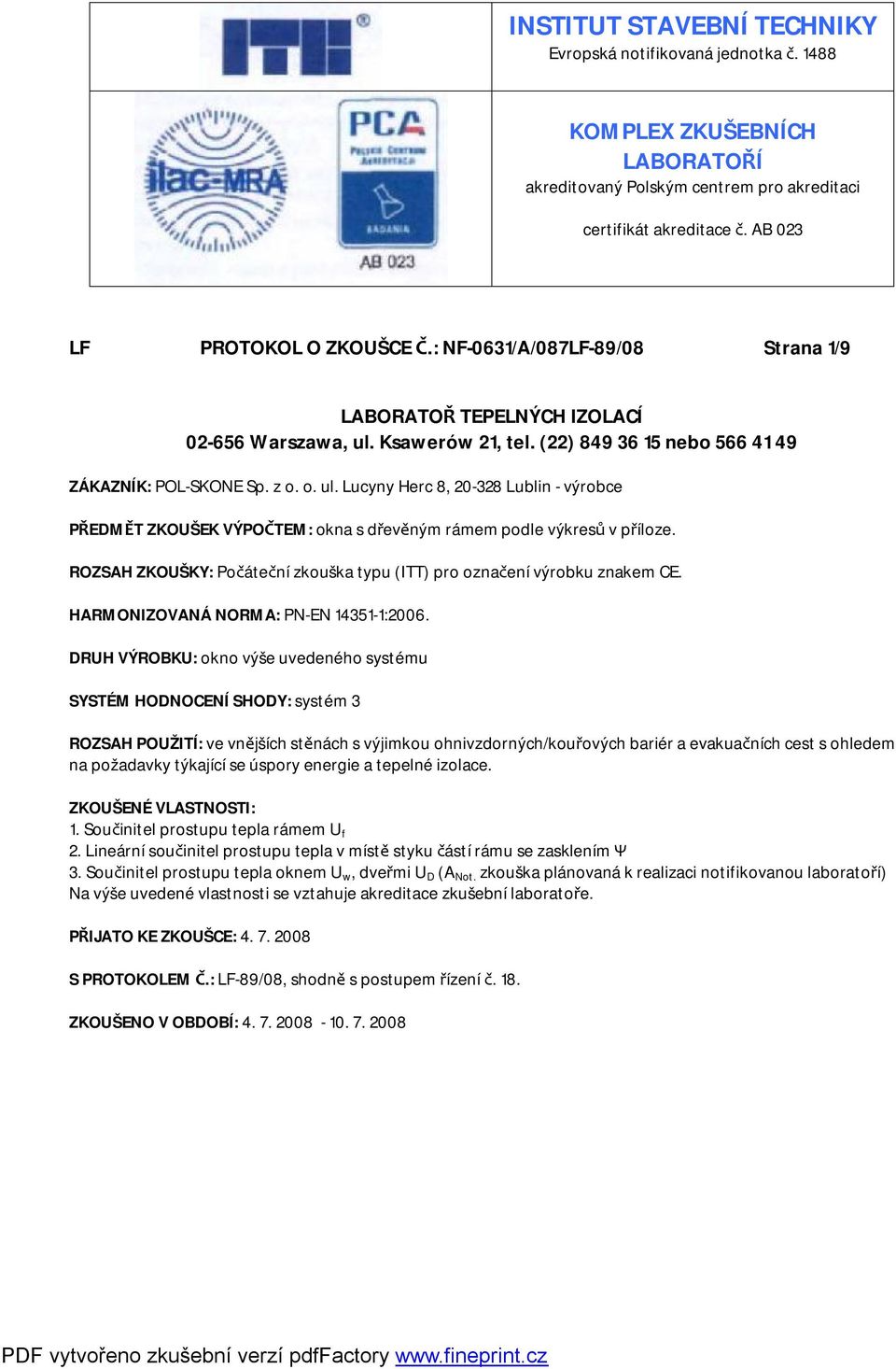

2 INSTITUT STAVEBNÍ TECHNIKY Evropská notifikovaná jednotka č KOMPLEX ZKUŠEBNÍCH LABORATOŘÍ akreditovaný Polským centrem pro akreditaci certifikát akreditace č. AB 023 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/087LF-89/08 Strana 1/9 LABORATOŘ TEPELNÝCH IZOLACÍ Warszawa, ul. Ksawerów 21, tel. (22) nebo ZÁKAZNÍK: POL-SKONE Sp. z o. o. ul. Lucyny Herc 8, Lublin - výrobce PŘEDMĚT ZKOUŠEK VÝPOČTEM: okna s dřevěným rámem podle výkresů v příloze. ROZSAH ZKOUŠKY: Počáteční zkouška typu (ITT) pro označení výrobku znakem CE. HARMONIZOVANÁ NORMA: PN-EN :2006. DRUH VÝROBKU: okno výše uvedeného systému SYSTÉM HODNOCENÍ SHODY: systém 3 ROZSAH POUŽITÍ: ve vnějších stěnách s výjimkou ohnivzdorných/kouřových bariér a evakuačních cest s ohledem na požadavky týkající se úspory energie a tepelné izolace. ZKOUŠENÉ VLASTNOSTI: 1. Součinitel prostupu tepla rámem U f 2. Lineární součinitel prostupu tepla v místě styku částí rámu se zasklením Ψ 3. Součinitel prostupu tepla oknem U w, dveřmi U D (A Not. zkouška plánovaná k realizaci notifikovanou laboratoří) Na výše uvedené vlastnosti se vztahuje akreditace zkušební laboratoře. PŘIJATO KE ZKOUŠCE: S PROTOKOLEM Č.: LF-89/08, shodně s postupem řízení č. 18. ZKOUŠENO V OBDOBÍ:

3 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 2/9 VÝPOČTOVÁ METODA: 1. Výpočet součinitele prostupu tepla rámem U f v podmínkách ustáleného průtoku tepla byl proveden počítačovým programem BISCO firmy PHYSIBEL, podle PN-EN ISO :2005 a PN-EN ISO : Výpočet lineárního součinitele prostupu tepla Ψ byl proveden pomocí výše uvedeného programu podle PN-EN ISO :2005 a PN-EN ISO :2005 ve vztahu k místu styku částí rámu se zasklením 4/16/4 mm, se součinitelem prostupu tepla U g = 1,0 W/(m2K), s meziokenním hliníkovým distančním rámečkem. 3. Výpočet součinitele prostupu tepla oknem a dveřmi U w a U D bylo provedeno podle PN-EN :2007-A Not. ÚDAJE: 1. Výpočet byl proveden na základě rozměrů částí rámu a na základě zadavatelem dodaných technických výkresů v podobě souborů CAD. 2. Výsledky výpočtů jsou uvedeny v NF-0539/A/08/LF-33/ Projektové hodnoty součinitele prostupu tepla λ tabulka 1 Tabulka 1 č. Popis λ W/(m K) Poznámky dřevo (hustota asi 500 kg/m 3 ) - borovice 0,135 podle AT / dřevo (hustota asi 700 kg/m 3 ) meranti, dub 0,150 podle prohlášení zadavatele a AT / izolační panel 0,035 podle PN-EN ISO : sklo 1,0 podle PN-EN ISO : hliník 160,0 podle PN-EN ISO : butyl 0,24 podle PN-EN ISO : polysulfid 0,40 podle PN-EN ISO : desikant 0,13 podle PN-EN ISO :2005 hodnota ekvivalentního součinitele tepelné vodivosti vzduchových dutin byla vypočtena podle PN-EN ISO :2005 a v souladu s touto normou bylo přijato, že emisivita povrchů zkoušených částí rámu, které jsou v kontaktu se vzduchovými dutinami, se rovná 0,9. 4. Okrajové podmínky tabulka 2 Tabulka 2 č. Popis Přijatá hodnota Poznámky projektová hodnota teploty vnějšího prostředí -20 C podle PN-82/B v souvislosti s III. klimatickou zónou 2 projektová hodnota teploty vnitřního prostředí 20 C ve vztahu k vytápěným místnostem určeným k stálému pobytu lidí bez vnějších plášťů podle národních stavebních předpisů 3 tepelný odpor při přestupu tepla v exteriéru 0,04 (m 2 K)/W podle PN-EN ISO : tepelný odpor při přestupu tepla v interiéru - v rozích - na celé ploše 0,20 (m 2 K)/W 0,13(m 2 K)/W podle PN-EN ISO :2005 podle PN-EN ISO :2005

4 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 3/9 VÝSLEDKY VÝPOČTŮ: 1. Součinitel prostupu tepla rámem U f vypočtené hodnoty se nacházejí v tabulce 3. Tabulka 3 č. Popis části rámu Hustota proudu tepla W/m výsledek výpočtu U f W/(m 2 K) rám / křídlo výkres 1, ze dřeva podle popisu č. 1, tabulka 1 2 křídlo / spodní profil okenního rámu výkres 2, ze dřeva podle popisu č. 1, tabulka 1 3 rám / křídlo výkres 1, ze dřeva podle popisu č. 2, tabulka 1 4 křídlo / spodní profil okenního rámu výkres 2, ze dřeva podle popisu č. 2, tabulka 1 5 rám / křídlo výkres 3, ze dřeva podle popisu č. 1, tabulka 1 6 křídlo / spodní profil okenního rámu výkres 4, ze dřeva podle popisu č. 1, tabulka 1 7 rám / křídlo výkres 3, ze dřeva podle popisu č. 2, tabulka 1 8 křídlo / spodní profil okenního rámu výkres 4, ze dřeva podle popisu č. 2, tabulka , , , , , , ,6 po zaokrouhlení 2. Lineární součinitel prostupu tepla Ψ v místech styku části rámu se zasklením vypočtené hodnoty umístěné v tabulce 4. Tabulka 4 č. Popis části rámu Hustota proudu tepla W/m 1 rám / křídlo výkres 1, ze dřeva podle popisu č. 1, tabulka křídlo / spodní profil okenního rámu výkres 2, ze dřeva podle popisu č. 1, tabulka rám / křídlo výkres 1, ze dřeva podle popisu č. 2, tabulka křídlo / spodní profil okenního rámu výkres 2, ze dřeva podle popisu č. 2, tabulka rám / křídlo výkres 3, ze dřeva podle popisu č. 1, tabulka křídlo / spodní profil okenního rámu výkres 4, ze dřeva podle popisu č. 1, tabulka rám / křídlo výkres 3, ze dřeva podle popisu č. 2, tabulka Ψ W/(m K) 8 křídlo / spodní profil okenního rámu výkres 4, ze dřeva podle popisu č. 2, tabulka

5 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 4/9 3. Součinitel prostupu tepla U w u okna vyrobeného z výše uvedeného rámu a zasklení, s referenčními rozměry podle PN-EN :2006 (1230 mm x 1480 mm) tabulka 5 Tabulka 5 č. popis výrobku Ψ U w W/(m 2 K) jednokřídlé okno - systém Pol-Skone, rám z borovicového dřeva 1,3 2 jednokřídlé okno - systém Pol-Skone, rám z borovicového dřeva 1,4 3 jednokřídlé okno systém Skandynawskie, rám z borovicového dřeva 1,3 4 jednokřídlé okno systém Skandynawskie, rám ze dřeva meranti nebo borovicového dřeva 4. Součinitel prostupu tepla oknem a dveřmi podle rozměrů deklarovaných zadavatelem. Tabulka 6. Systém Pol-Skone, borovicové dřevo, U g = 0,8 W/(m 2 K) 1,4 Tabulka 7. Systém Pol-Skone, dřevo meranti nebo dub, U g = 0,8 W/(m 2 K)

6 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 5/9 Tabulka 8. Systém Pol-Skone, borovicové dřevo, U g = 1,0 W/(m 2 K) Tabulka 9. Systém Pol-Skone, dřevo meranti nebo dub, U g = 1,0 W/(m 2 K)

7 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 6/9 Tabulka 10. Systém Skandynawskie, borovicové dřevo, U g = 0,8 W/(m 2 K) Tabulka 11. Systém Skandynawskie, dřevo meranti nebo dub, U g = 0,8 W/(m 2 K)

8 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 7/9 Tabulka 12. Systém Skandynawskie, borovicové dřevo, U g = 1,0 W/(m 2 K) Tabulka 13. Systém Skandynawskie, dřevo meranti nebo dub, U g = 1,0 W/(m 2 K) Odpovědný za zkoušku: Ředitel laboratoře LF Podpis Podpis Ve Varšavě dne Zkušební laboratoř prohlašuje, že výsledky zkoušky se týkají výhradně zkoušeného předmětu. Bez písemného souhlasu zkušební laboratoře nesmí být protokol rozmnožován jinak než v celku. Protokol o zkoušce je dokumentem, který uvolňuje výrobek k prodeji a všeobecnému použití ve stavebnictví.

9 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 8/9 PŘÍLOHA Výkres 1. Nákres části rámu rám a křídlo Výkres 2. Nákres části rámu spodní profil rámu a křídlo

10 LF PROTOKOL O ZKOUŠCE Č.: NF-0631/A/08/LF-89/08 Strana 9/9 Výkres 3. Nákres části rámu rám a křídlo Výkres 4. Nákres části rámu spodní profil rámu a křídlo
