1 Projektová dokumentace pro ohlášení stavby podle 104 odst. 2 a) zákona 183/2006Sb. PROJEKTOVÁ DOKUMENTACE PRO OHLÁŠENÍ STAVBY AKCE: Terénní úpravy a odvodnění pozemku dětského hřiště MÍSTO: Planá nad Lužnicí Investor: Město Planá nad Lužnicí, Zákostelní 720, PSČ: Projektant: Ing. Martin Pobuda, Hraběcí 320, Planá nad Lužnicí B Souhrnná technická zpráva OHL Listopad 2011 Zakázka č.: 22/ (8)

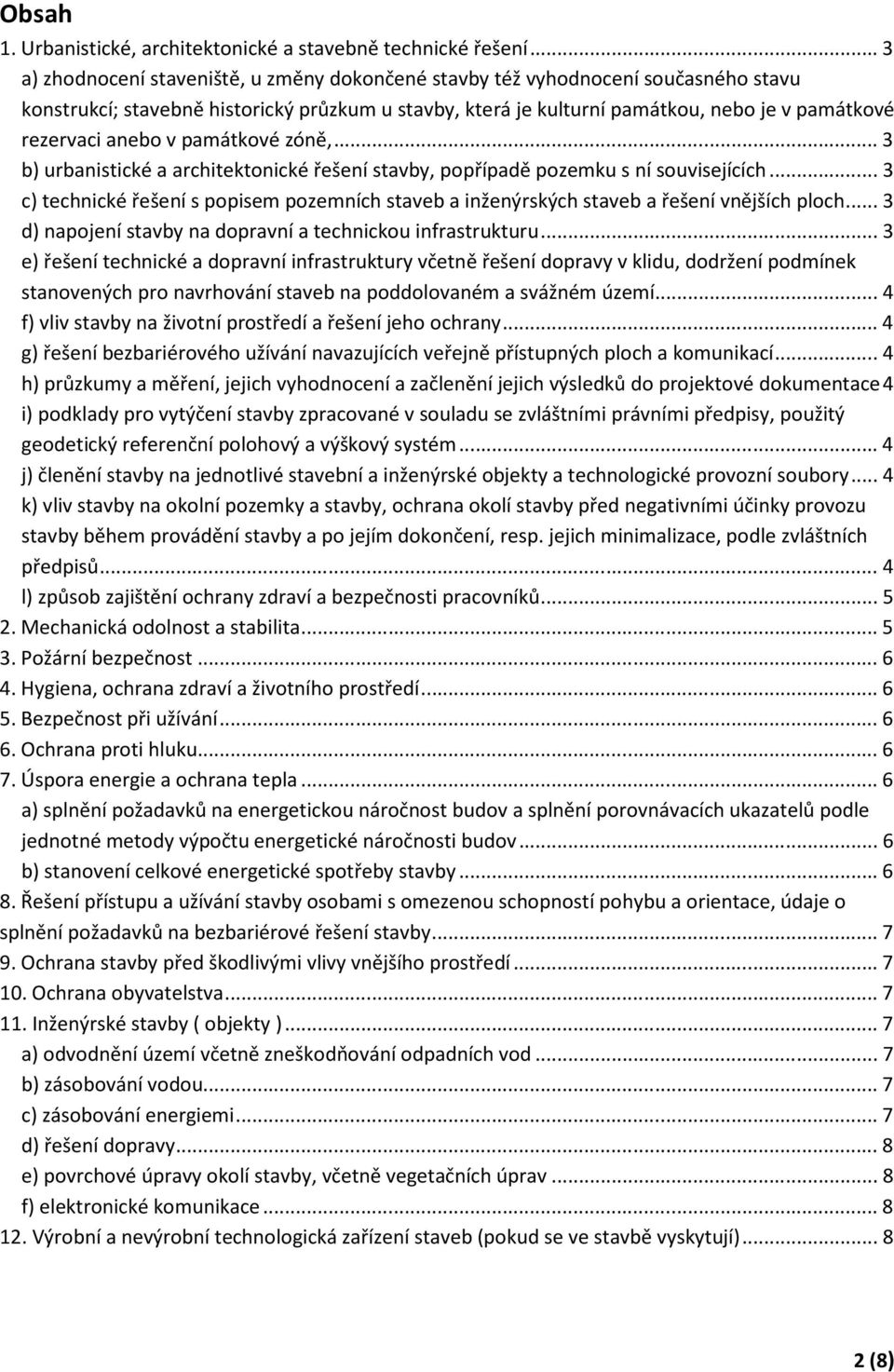

2 Obsah 1. Urbanistické, architektonické a stavebně technické řešení... 3 a) zhodnocení staveniště, u změny dokončené stavby též vyhodnocení současného stavu konstrukcí; stavebně historický průzkum u stavby, která je kulturní památkou, nebo je v památkové rezervaci anebo v památkové zóně,... 3 b) urbanistické a architektonické řešení stavby, popřípadě pozemku s ní souvisejících... 3 c) technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch... 3 d) napojení stavby na dopravní a technickou infrastrukturu... 3 e) řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území... 4 f) vliv stavby na životní prostředí a řešení jeho ochrany... 4 g) řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací... 4 h) průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace 4 i) podklady pro vytýčení stavby zpracované v souladu se zvláštními právními předpisy, použitý geodetický referenční polohový a výškový systém... 4 j) členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory... 4 k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provozu stavby během provádění stavby a po jejím dokončení, resp. jejich minimalizace, podle zvláštních předpisů... 4 l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního prostředí Bezpečnost při užívání Ochrana proti hluku Úspora energie a ochrana tepla... 6 a) splnění požadavků na energetickou náročnost budov a splnění porovnávacích ukazatelů podle jednotné metody výpočtu energetické náročnosti budov... 6 b) stanovení celkové energetické spotřeby stavby Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace, údaje o splnění požadavků na bezbariérové řešení stavby Ochrana stavby před škodlivými vlivy vnějšího prostředí Ochrana obyvatelstva Inženýrské stavby ( objekty )... 7 a) odvodnění území včetně zneškodňování odpadních vod... 7 b) zásobování vodou... 7 c) zásobování energiemi... 7 d) řešení dopravy... 8 e) povrchové úpravy okolí stavby, včetně vegetačních úprav... 8 f) elektronické komunikace Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) (8)

3 1. Urbanistické, architektonické a stavebně technické řešení a) zhodnocení staveniště, u změny dokončené stavby též vyhodnocení současného stavu konstrukcí; stavebně historický průzkum u stavby, která je kulturní památkou, nebo je v památkové rezervaci anebo v památkové zóně, Staveništěm bude parcela 2051/3 v KÚ Planá nad Lužnicí. Pozemek je v současné době využitý jako zatravněná plocha. Na SV části pozemku na ploše cca 300m 2 je výrazně podmáčený velmi málo propustný terén se stopami po těžkých stavebních strojích, ve kterých se zdržuje celoročně voda. Stavební pozemek není v památkově chráněném území. b) urbanistické a architektonické řešení stavby, popřípadě pozemku s ní souvisejících Na předmětném pozemku bude postaveno dětské hřiště. Uvedený záměr bude možno uskutečnit po terénních úpravách a odvodnění. Odvodnění pod herními prvky vzhledem k obtížným podmínkám ke vsakování dešťové vody je navrženo z drenážního potrubí do vsakovacího objektu (podzemního tunelového krechtu), který umožní část vody vsáknout do podloží a přepadu do stávajícího kanalizačního řadu, kam bude odtékat dešťová voda, kterou vsakovací systém nepřevede do země. Terénní vyrovnání pozemku vzhledem k upravenému terénu sousedních parcel a stavbě herních prvků hřiště je navrženo takto: V SV části pozemku bude vytvořený terénní herní prvek herní kopec navýšením terénu ve tvaru nepravidelné homole s prodlouženou JZ částí o výšce cca 3,5m. V JZ části pak bude vytvořena rovina pro instalaci herních prvků hřiště (houpačky, prolézačky, pískoviště ). Po obvodu u oplocení k sousedním parcelám je navrženo osázení keři se vzrůstem max. 2-3m. c) technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch Drenážní systém je tvořený hlavním drénem o průměru DN105 s revizními šachtami z PVC-U DN400, s prostorem pro odkalování sedimentu s pochůznými poklopy z PPR zajištěnými proti nechtěnému otevření. Drenážní pera jsou navržena z perforovaného potrubí DN70. Z krechtu je provedený přepad z PVC-U potrubí DN110 do obecní kanalizace (do šachty). Obsyp drenáží je navržený z říčního štěrku fr Překrytí bude provedeno geotextílií a na připravenou pláň bude provedena drenážní vrstva ze štěrkodrti, hutněná. Na drenážní vrstvu bude navrstvena v prostoru herních prvků dopadová vrstva ze dřevní štěpky o mocnosti 15cm resp. ornice, následně osetá travou. Proti prorůstání trávy do dřevní štěpky dopadových poch je doporučeno osazení skrytých fóliových obrub o výšce cca 30cm (PE nebo PP tuhá fólie) Terénní úpravy spočívají v návozu kopce tvaru homole protažené směrem na JZ. Výška bude cca 3-3,5m a maximální půdorysné rozměry směrem SV-JZ 24m a směrem SZ-JV 16m. Vzdálenost od hranic nejvyššího místa kopce bude cca 14 17m. d) napojení stavby na dopravní a technickou infrastrukturu Zůstává stávající. Není dále řešeno. 3 (8)

4 e) řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území f) vliv stavby na životní prostředí a řešení jeho ochrany Ve smyslu Zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, není plánovaná stavba předmětem posuzování EIA dle výše uvedeného zákona. g) řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Přístupové plochy k dětskému hřišti budou splňovat bezbariérový přístup. h) průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace Byl provedený hydrogeologický posudek vsakování dešťové vody do podloží v místě Ing. Kusý 11/2011, viz samostatná příloha. i) podklady pro vytýčení stavby zpracované v souladu se zvláštními právními předpisy, použitý geodetický referenční polohový a výškový systém Bylo navázáno na stávající geodetické podklady, výškový systém Bpv. j) členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Není členěno na stavební objekty vzhledem k malému řešenému rozsahu. k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provozu stavby během provádění stavby a po jejím dokončení, resp. jejich minimalizace, podle zvláštních předpisů Stavba bude realizována v souladu s hygienickými a bezpečnostními předpisy. Po dobu stavby budou dodržovány limity hluku dle nařízení vlády 502/2000Sb. 12 odst. 5 o ochraně zdraví před nepříznivými vlivy hluku a vibrací. Nakládání s odpady se řídí Zákonem o odpadech 185/2001 Sb. ze dne ve znění pozdějších předpisů a vyhláškou 383/2001 Sb. O podrobnostech nakládání s odpady. V průběhu stavby bude zajišťovat stavebníkovi likvidaci vznikajících odpadů specializovaná firma. Na staveništi budou odpady ukládány odděleně, utříděné. Odpady nebudou na staveništi likvidovány spalováním, zahrabáváním apod. V průběhu výstavby dojde ke vzniku odpadů interního charakteru (výkopová zemina). 4 (8)

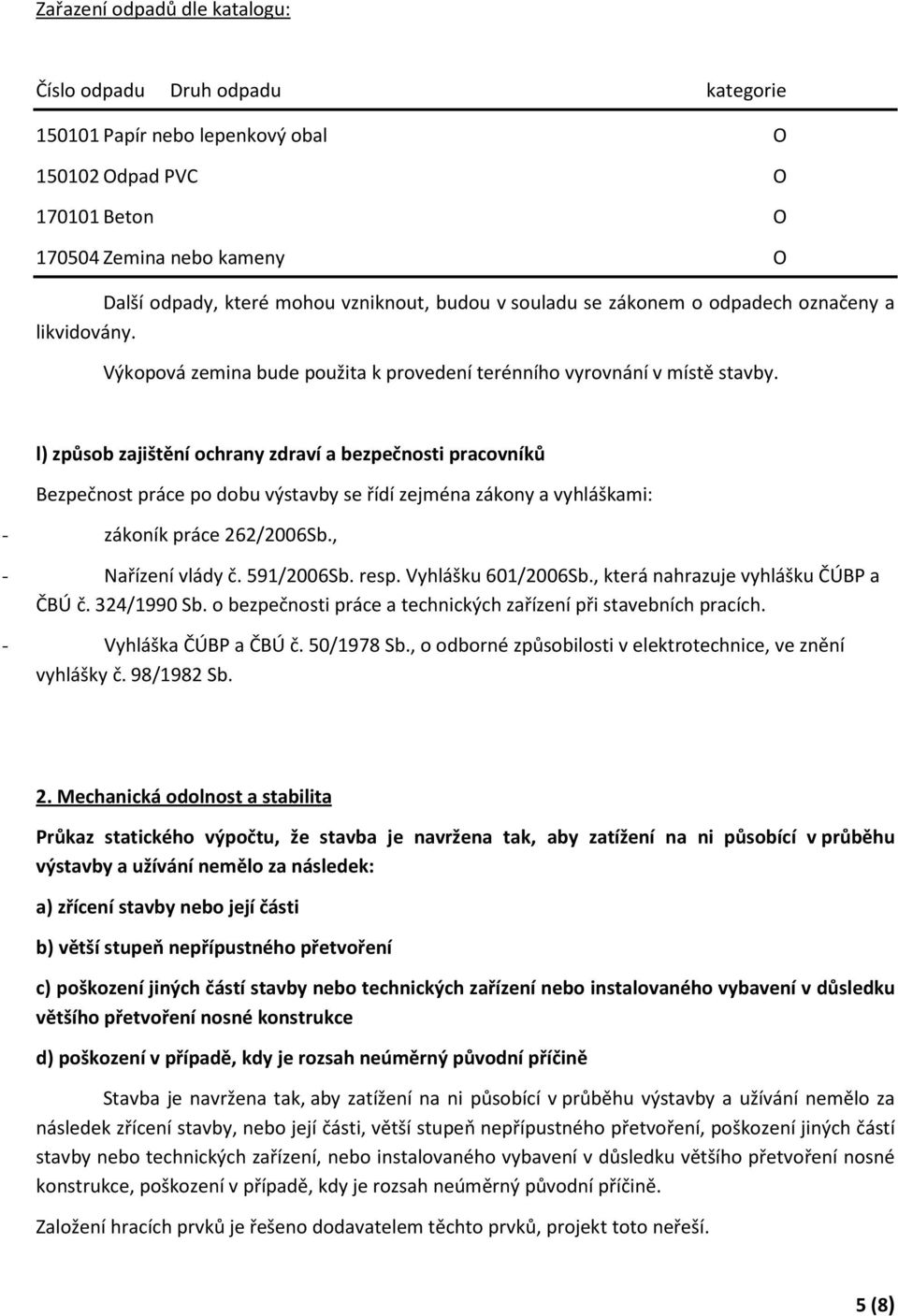

5 Zařazení odpadů dle katalogu: Číslo odpadu Druh odpadu kategorie Papír nebo lepenkový obal O Odpad PVC O Beton O Zemina nebo kameny O Další odpady, které mohou vzniknout, budou v souladu se zákonem o odpadech označeny a likvidovány. Výkopová zemina bude použita k provedení terénního vyrovnání v místě stavby. l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků Bezpečnost práce po dobu výstavby se řídí zejména zákony a vyhláškami: - zákoník práce 262/2006Sb., - Nařízení vlády č. 591/2006Sb. resp. Vyhlášku 601/2006Sb., která nahrazuje vyhlášku ČÚBP a ČBÚ č. 324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích. - Vyhláška ČÚBP a ČBÚ č. 50/1978 Sb., o odborné způsobilosti v elektrotechnice, ve znění vyhlášky č. 98/1982 Sb. 2. Mechanická odolnost a stabilita Průkaz statického výpočtu, že stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek: a) zřícení stavby nebo její části b) větší stupeň nepřípustného přetvoření c) poškození jiných částí stavby nebo technických zařízení nebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce d) poškození v případě, kdy je rozsah neúměrný původní příčině Stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek zřícení stavby, nebo její části, větší stupeň nepřípustného přetvoření, poškození jiných částí stavby nebo technických zařízení, nebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce, poškození v případě, kdy je rozsah neúměrný původní příčině. Založení hracích prvků je řešeno dodavatelem těchto prvků, projekt toto neřeší. 5 (8)

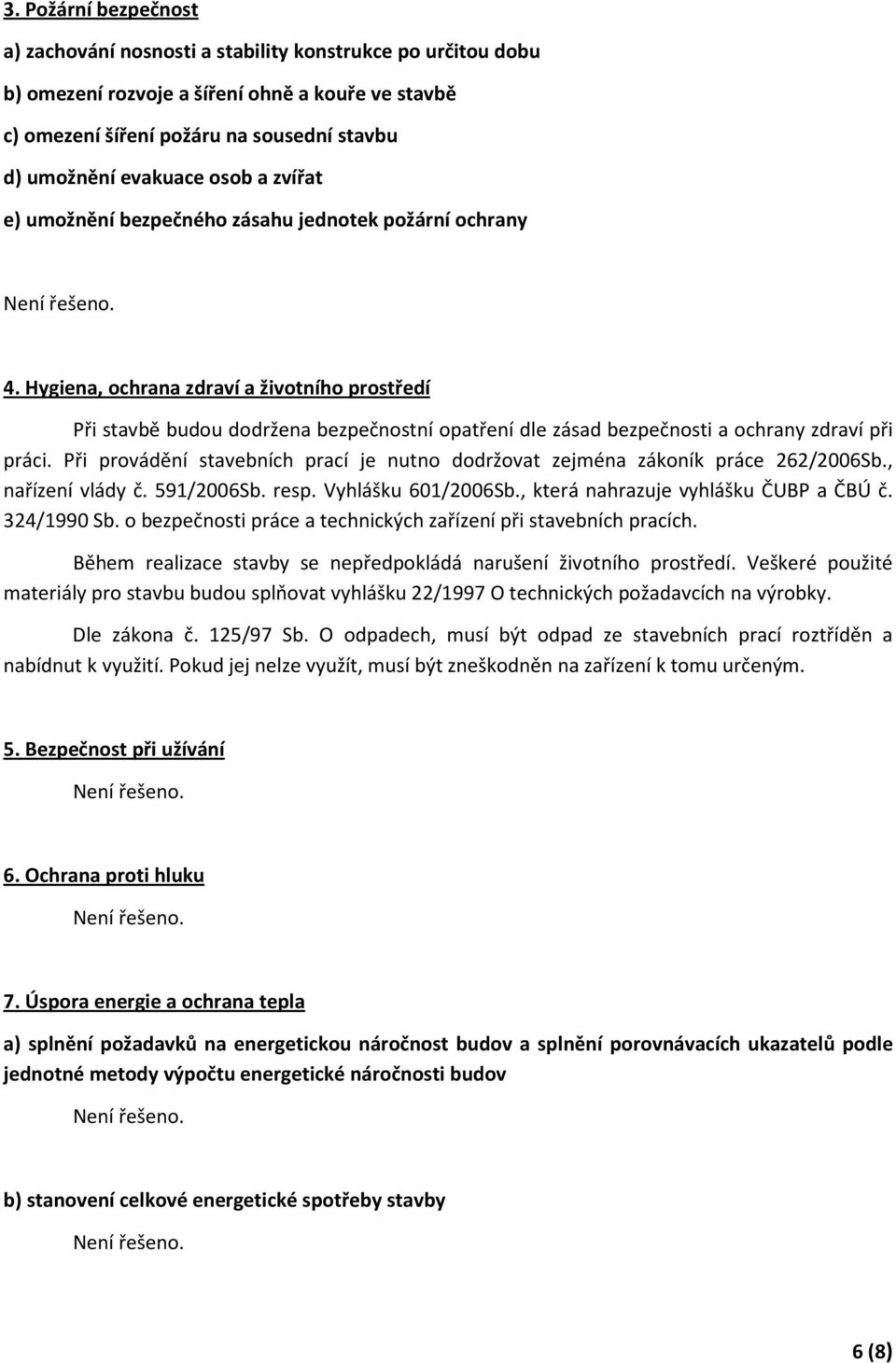

6 3. Požární bezpečnost a) zachování nosnosti a stability konstrukce po určitou dobu b) omezení rozvoje a šíření ohně a kouře ve stavbě c) omezení šíření požáru na sousední stavbu d) umožnění evakuace osob a zvířat e) umožnění bezpečného zásahu jednotek požární ochrany 4. Hygiena, ochrana zdraví a životního prostředí Při stavbě budou dodržena bezpečnostní opatření dle zásad bezpečnosti a ochrany zdraví při práci. Při provádění stavebních prací je nutno dodržovat zejména zákoník práce 262/2006Sb., nařízení vlády č. 591/2006Sb. resp. Vyhlášku 601/2006Sb., která nahrazuje vyhlášku ČUBP a ČBÚ č. 324/1990 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích. Během realizace stavby se nepředpokládá narušení životního prostředí. Veškeré použité materiály pro stavbu budou splňovat vyhlášku 22/1997 O technických požadavcích na výrobky. Dle zákona č. 125/97 Sb. O odpadech, musí být odpad ze stavebních prací roztříděn a nabídnut k využití. Pokud jej nelze využít, musí být zneškodněn na zařízení k tomu určeným. 5. Bezpečnost při užívání 6. Ochrana proti hluku 7. Úspora energie a ochrana tepla a) splnění požadavků na energetickou náročnost budov a splnění porovnávacích ukazatelů podle jednotné metody výpočtu energetické náročnosti budov b) stanovení celkové energetické spotřeby stavby 6 (8)

7 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace, údaje o splnění požadavků na bezbariérové řešení stavby Přístup na hřiště je bezbariérový. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí 10. Ochrana obyvatelstva 11. Inženýrské stavby ( objekty ) a) odvodnění území včetně zneškodňování odpadních vod Odvodňovaná plocha: 1900m 2 Stanovení povrchového odtoku Název povrch souč. odtoku redukovaná plocha S r hřiště Plochá krajina, zatravněná 0,1 190m 2 Intenzita návrhového 15 min. deště o periodicitě p = 1 podle Trupla i 15 = 127 l/s.ha Doba trvání T = 15min = 900 s Koeficient vsaku orientačně pro hlínu K f = 1 x 10-7 m/s Předpokládaný odtok do kanalizace při návrhovém dešti Q O = 0,05 l/s Retenční objem V = (Q D - Q O - Q V ) x T = 2,7m 3 Doba prázdnění RN = 13,3 h Jsou navrženy 2ks tunelové krechty o rozměrech 2,3 x 1,3 x 0,81m (d x š x v) b) zásobování vodou c) zásobování energiemi 7 (8)

8 d) řešení dopravy e) povrchové úpravy okolí stavby, včetně vegetačních úprav Po provedení terénních prací bude plocha pozemku zatravněná a podél hranic se sousedními parcelami budou vysázeny středně vzrůstné keře (max. 2-3m) udržované jako živý plot. f) elektronické komunikace 12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) Planá nad Lužnicí, Listopad 2011 Vypracoval: Ing. Martin Pobuda 8 (8)
