1 WEDA LINE Ponorná čerpadla WEDA 100 Návod k obsluze a katalog náhradních dílů 470W367059_CZE_NO Rev. : D

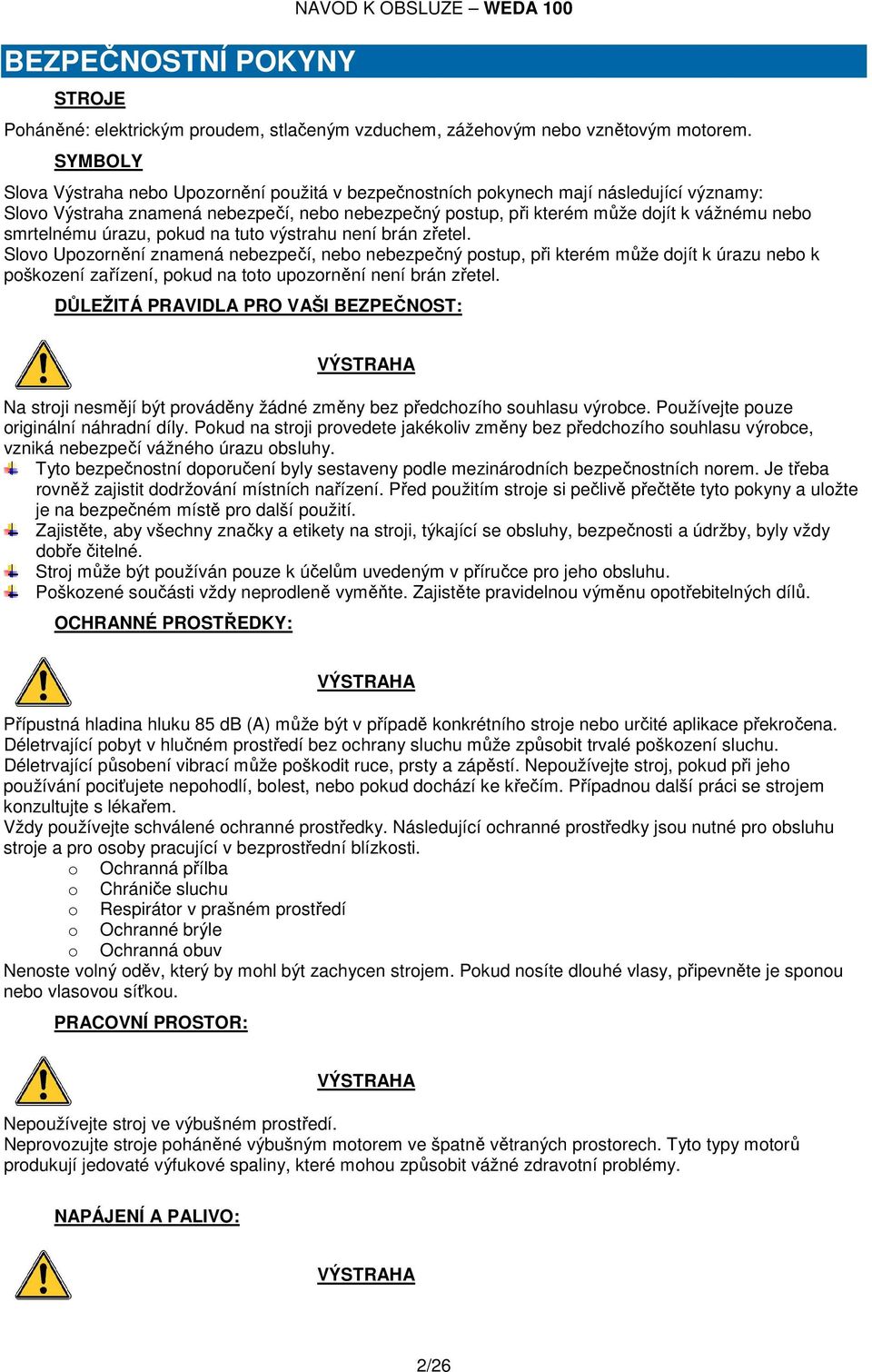

2 BEZPEČNOSTNÍ POKYNY STROJE NAVOD K OBSLUZE WEDA 100 Poháněné: elektrickým proudem, stlačeným vzduchem, zážehovým nebo vznětovým motorem. SYMBOLY Slova Výstraha nebo Upozornění použitá v bezpečnostních pokynech mají následující významy: Slovo Výstraha znamená nebezpečí, nebo nebezpečný postup, při kterém může dojít k vážnému nebo smrtelnému úrazu, pokud na tuto výstrahu není brán zřetel. Slovo Upozornění znamená nebezpečí, nebo nebezpečný postup, při kterém může dojít k úrazu nebo k poškození zařízení, pokud na toto upozornění není brán zřetel. DŮLEŽITÁ PRAVIDLA PRO VAŠI BEZPEČNOST: VÝSTRAHA Na stroji nesmějí být prováděny žádné změny bez předchozího souhlasu výrobce. Používejte pouze originální náhradní díly. Pokud na stroji provedete jakékoliv změny bez předchozího souhlasu výrobce, vzniká nebezpečí vážného úrazu obsluhy. Tyto bezpečnostní doporučení byly sestaveny podle mezinárodních bezpečnostních norem. Je třeba rovněž zajistit dodržování místních nařízení. Před použitím stroje si pečlivě přečtěte tyto pokyny a uložte je na bezpečném místě pro další použití. Zajistěte, aby všechny značky a etikety na stroji, týkající se obsluhy, bezpečnosti a údržby, byly vždy dobře čitelné. Stroj může být používán pouze k účelům uvedeným v příručce pro jeho obsluhu. Poškozené součásti vždy neprodleně vyměňte. Zajistěte pravidelnou výměnu opotřebitelných dílů. OCHRANNÉ PROSTŘEDKY: VÝSTRAHA Přípustná hladina hluku 85 db (A) může být v případě konkrétního stroje nebo určité aplikace překročena. Déletrvající pobyt v hlučném prostředí bez ochrany sluchu může způsobit trvalé poškození sluchu. Déletrvající působení vibrací může poškodit ruce, prsty a zápěstí. Nepoužívejte stroj, pokud při jeho používání pociťujete nepohodlí, bolest, nebo pokud dochází ke křečím. Případnou další práci se strojem konzultujte s lékařem. Vždy používejte schválené ochranné prostředky. Následující ochranné prostředky jsou nutné pro obsluhu stroje a pro osoby pracující v bezprostřední blízkosti. o Ochranná přílba o Chrániče sluchu o Respirátor v prašném prostředí o Ochranné brýle o Ochranná obuv Nenoste volný oděv, který by mohl být zachycen strojem. Pokud nosíte dlouhé vlasy, připevněte je sponou nebo vlasovou síťkou. PRACOVNÍ PROSTOR: VÝSTRAHA Nepoužívejte stroj ve výbušném prostředí. Neprovozujte stroje poháněné výbušným motorem ve špatně větraných prostorech. Tyto typy motorů produkují jedovaté výfukové spaliny, které mohou způsobit vážné zdravotní problémy. NAPÁJENÍ A PALIVO: VÝSTRAHA 2/26

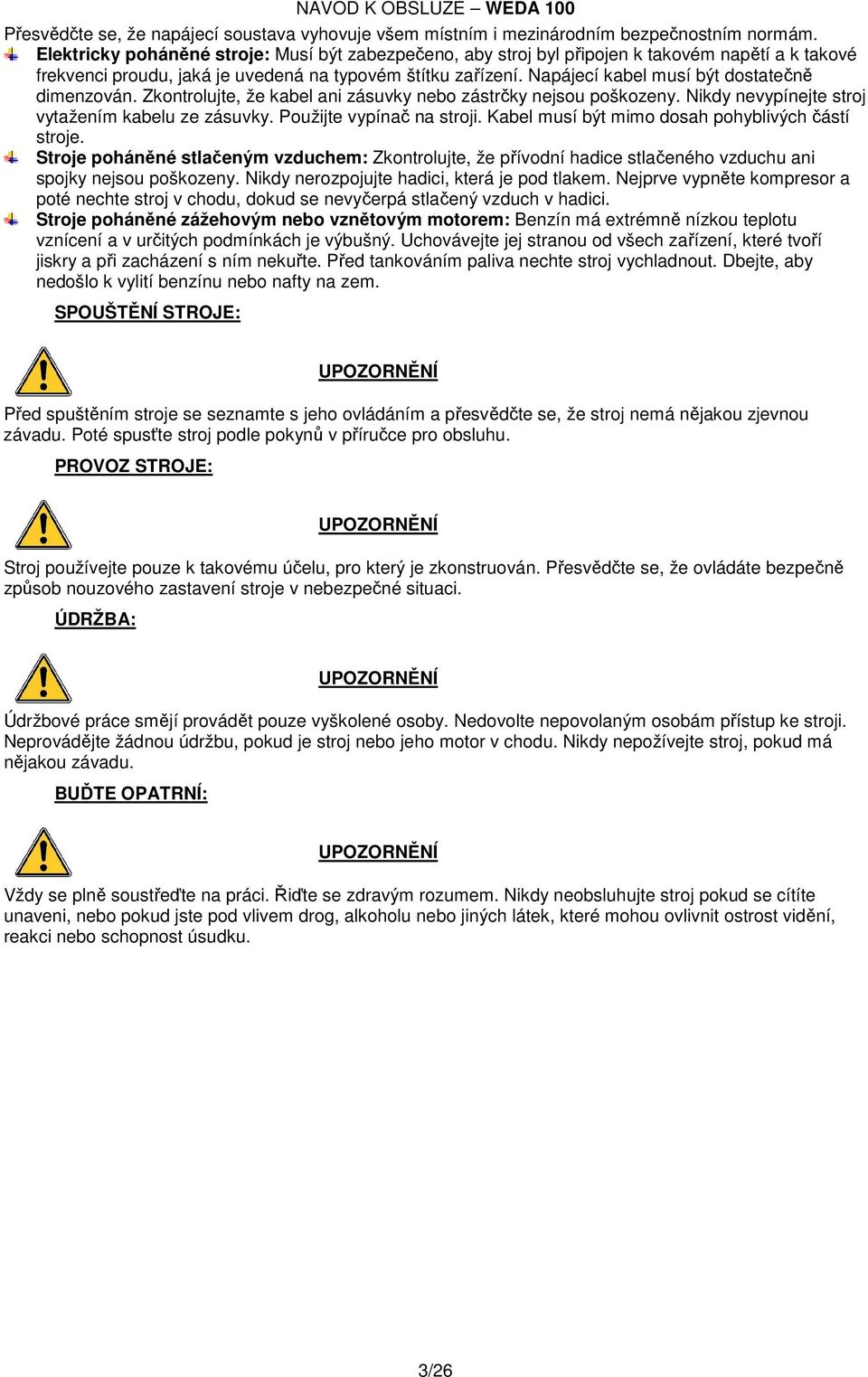

3 Přesvědčte se, že napájecí soustava vyhovuje všem místním i mezinárodním bezpečnostním normám. Elektricky poháněné stroje: Musí být zabezpečeno, aby stroj byl připojen k takovém napětí a k takové frekvenci proudu, jaká je uvedená na typovém štítku zařízení. Napájecí kabel musí být dostatečně dimenzován. Zkontrolujte, že kabel ani zásuvky nebo zástrčky nejsou poškozeny. Nikdy nevypínejte stroj vytažením kabelu ze zásuvky. Použijte vypínač na stroji. Kabel musí být mimo dosah pohyblivých částí stroje. Stroje poháněné stlačeným vzduchem: Zkontrolujte, že přívodní hadice stlačeného vzduchu ani spojky nejsou poškozeny. Nikdy nerozpojujte hadici, která je pod tlakem. Nejprve vypněte kompresor a poté nechte stroj v chodu, dokud se nevyčerpá stlačený vzduch v hadici. Stroje poháněné zážehovým nebo vznětovým motorem: Benzín má extrémně nízkou teplotu vznícení a v určitých podmínkách je výbušný. Uchovávejte jej stranou od všech zařízení, které tvoří jiskry a při zacházení s ním nekuřte. Před tankováním paliva nechte stroj vychladnout. Dbejte, aby nedošlo k vylití benzínu nebo nafty na zem. SPOUŠTĚNÍ STROJE: UPOZORNĚNÍ Před spuštěním stroje se seznamte s jeho ovládáním a přesvědčte se, že stroj nemá nějakou zjevnou závadu. Poté spusťte stroj podle pokynů v příručce pro obsluhu. PROVOZ STROJE: UPOZORNĚNÍ Stroj používejte pouze k takovému účelu, pro který je zkonstruován. Přesvědčte se, že ovládáte bezpečně způsob nouzového zastavení stroje v nebezpečné situaci. ÚDRŽBA: UPOZORNĚNÍ Údržbové práce smějí provádět pouze vyškolené osoby. Nedovolte nepovolaným osobám přístup ke stroji. Neprovádějte žádnou údržbu, pokud je stroj nebo jeho motor v chodu. Nikdy nepožívejte stroj, pokud má nějakou závadu. BUĎTE OPATRNÍ: UPOZORNĚNÍ Vždy se plně soustřeďte na práci. Řiďte se zdravým rozumem. Nikdy neobsluhujte stroj pokud se cítíte unaveni, nebo pokud jste pod vlivem drog, alkoholu nebo jiných látek, které mohou ovlivnit ostrost vidění, reakci nebo schopnost úsudku. 3/26

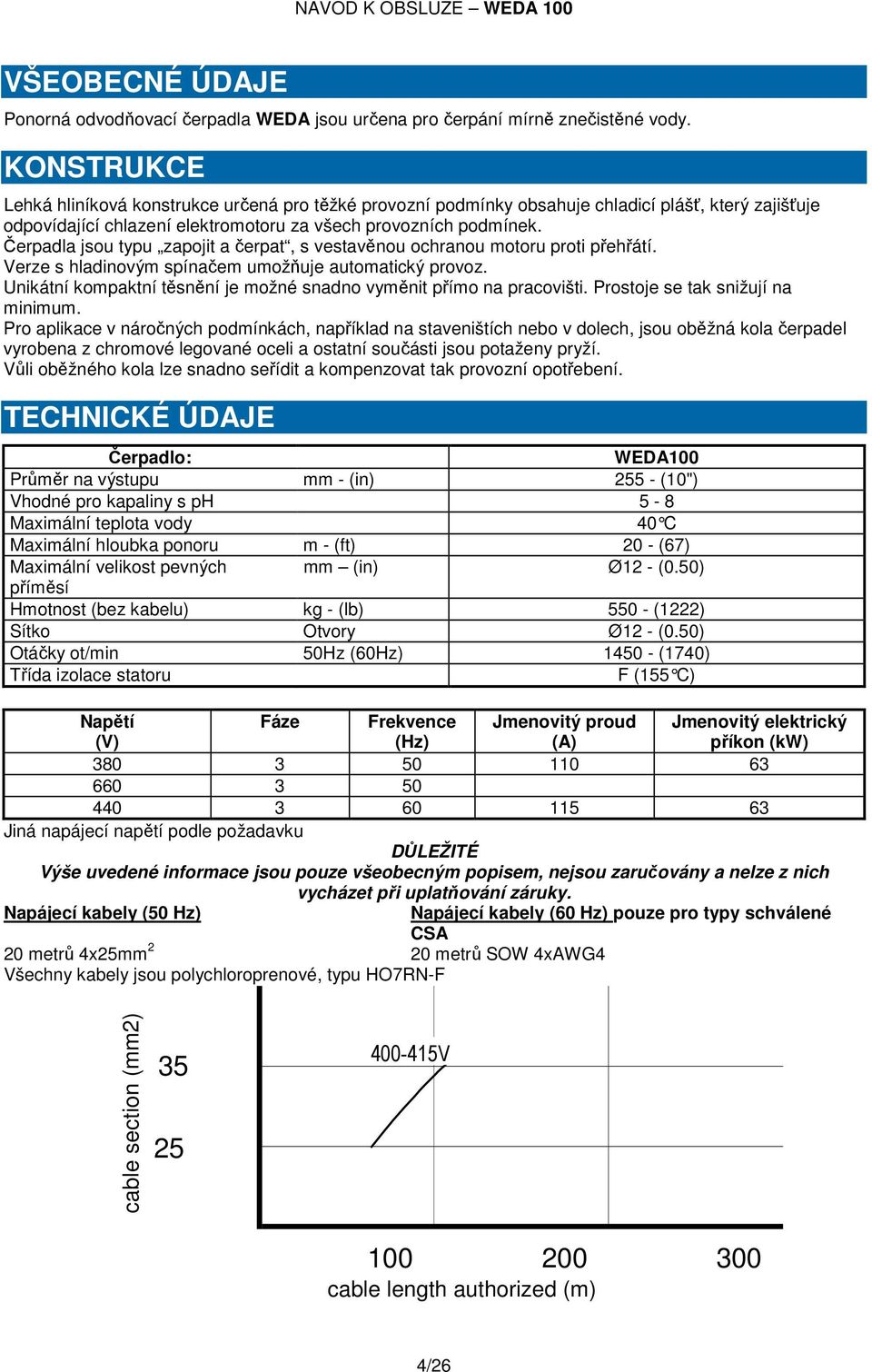

4 VŠEOBECNÉ ÚDAJE Ponorná odvodňovací čerpadla WEDA jsou určena pro čerpání mírně znečistěné vody. KONSTRUKCE Lehká hliníková konstrukce určená pro těžké provozní podmínky obsahuje chladicí plášť, který zajišťuje odpovídající chlazení elektromotoru za všech provozních podmínek. Čerpadla jsou typu zapojit a čerpat, s vestavěnou ochranou motoru proti přehřátí. Verze s hladinovým spínačem umožňuje automatický provoz. Unikátní kompaktní těsnění je možné snadno vyměnit přímo na pracovišti. Prostoje se tak snižují na minimum. Pro aplikace v náročných podmínkách, například na staveništích nebo v dolech, jsou oběžná kola čerpadel vyrobena z chromové legované oceli a ostatní součásti jsou potaženy pryží. Vůli oběžného kola lze snadno seřídit a kompenzovat tak provozní opotřebení. TECHNICKÉ ÚDAJE Čerpadlo: WEDA100 Průměr na výstupu mm - (in) (10") Vhodné pro kapaliny s ph 5-8 Maximální teplota vody 40 C Maximální hloubka ponoru m - (ft) 20 - (67) Maximální velikost pevných mm (in) Ø12 - (0.50) příměsí Hmotnost (bez kabelu) kg - (lb) (1222) Sítko Otvory Ø12 - (0.50) Otáčky ot/min 50Hz (60Hz) (1740) Třída izolace statoru F (155 C) Napětí (V) Fáze Frekvence (Hz) Jmenovitý proud (A) Jmenovitý elektrický příkon (kw) Jiná napájecí napětí podle požadavku DŮLEŽITÉ Výše uvedené informace jsou pouze všeobecným popisem, nejsou zaručovány a nelze z nich vycházet při uplatňování záruky. Napájecí kabely (50 Hz) Napájecí kabely (60 Hz) pouze pro typy schválené CSA 20 metrů 4x25mm 2 20 metrů SOW 4xAWG4 Všechny kabely jsou polychloroprenové, typu HO7RN-F cable section (mm2) V cable length authorized (m) 4/26

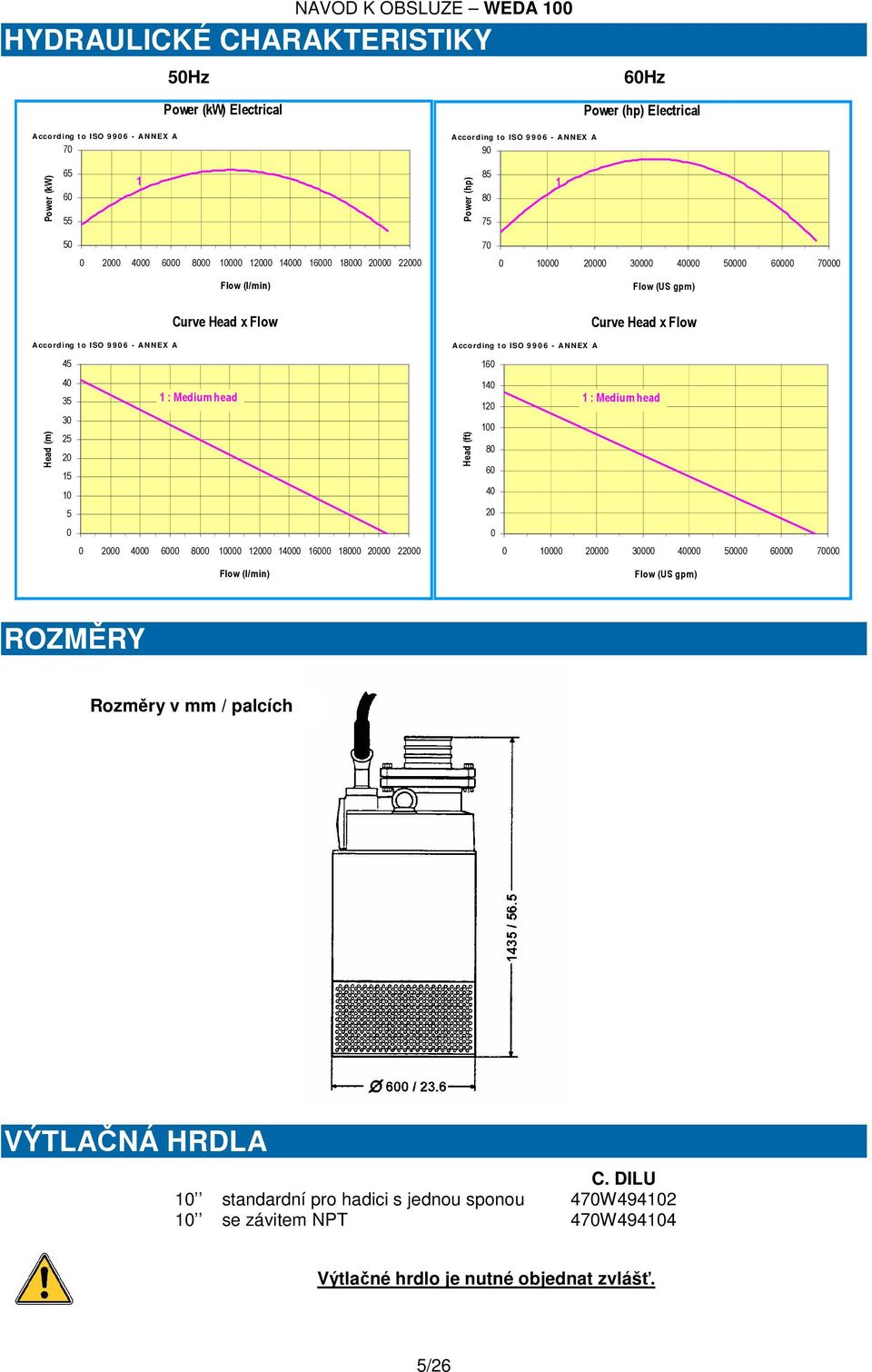

5 HYDRAULICKÉ CHARAKTERISTIKY 50Hz Power (kw) Electrical 60Hz Power (hp) Electrical A ccord ing t o ISO A N N EX A 70 A ccord ing t o ISO A N N EX A 90 Power (kw) Power (hp) Flow (l/min) Flow (US gpm) Curve Head x Flow Curve Head x Flow A ccord ing t o ISO A N N EX A Head (m) : Medium head Flow (l/min) A cco rding t o ISO A N N EX A Head (ft) : Medium head Flow (US gpm) ROZMĚRY Rozměry v mm / palcích VÝTLAČNÁ HRDLA C. DILU 10 standardní pro hadici s jednou sponou 470W se závitem NPT 470W Výtlačné hrdlo je nutné objednat zvlášť. 5/26

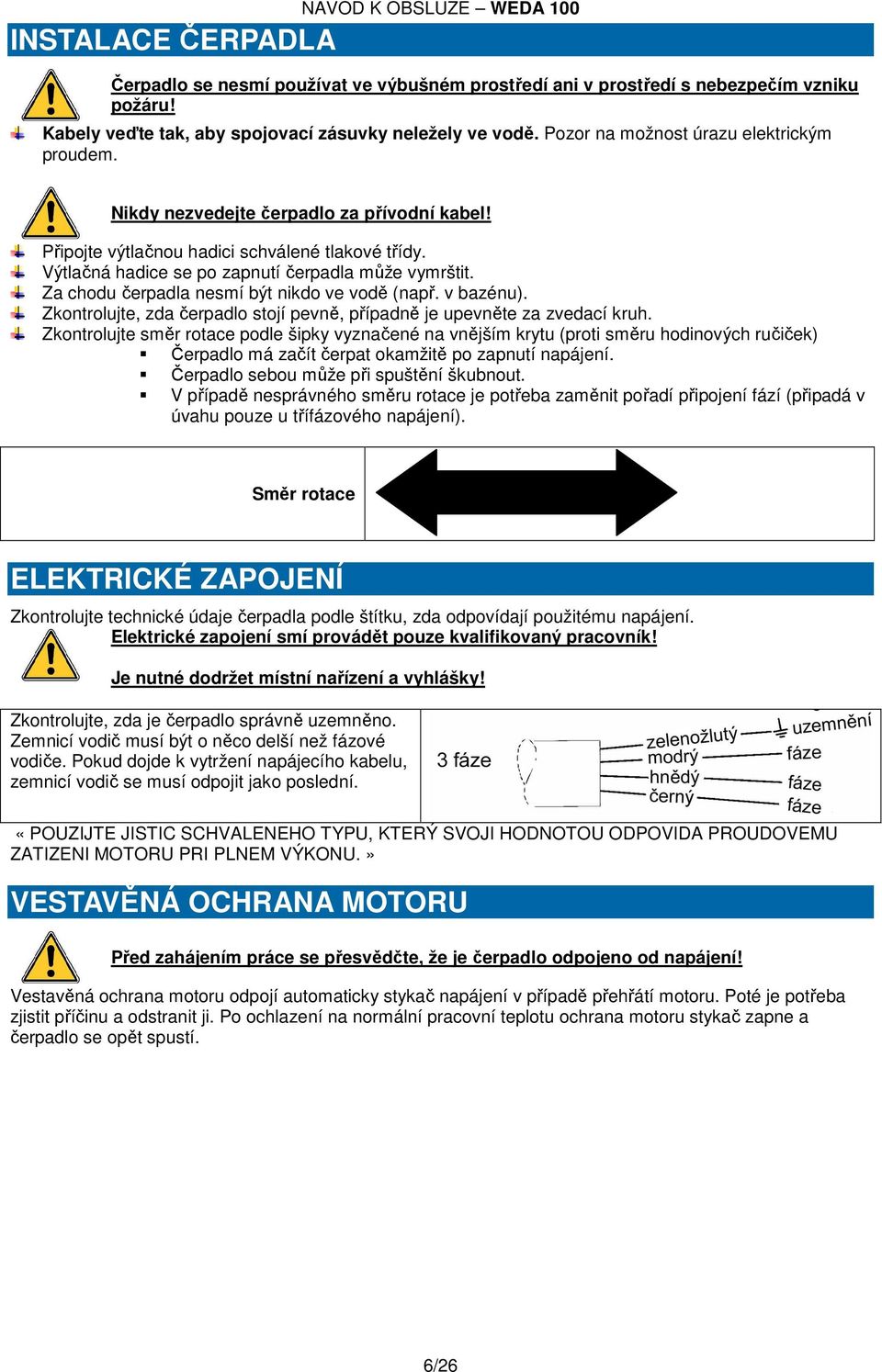

6 INSTALACE ČERPADLA NAVOD K OBSLUZE WEDA 100 Čerpadlo se nesmí používat ve výbušném prostředí ani v prostředí s nebezpečím vzniku požáru! Kabely veďte tak, aby spojovací zásuvky neležely ve vodě. Pozor na možnost úrazu elektrickým proudem. Nikdy nezvedejte čerpadlo za přívodní kabel! Připojte výtlačnou hadici schválené tlakové třídy. Výtlačná hadice se po zapnutí čerpadla může vymrštit. Za chodu čerpadla nesmí být nikdo ve vodě (např. v bazénu). Zkontrolujte, zda čerpadlo stojí pevně, případně je upevněte za zvedací kruh. Zkontrolujte směr rotace podle šipky vyznačené na vnějším krytu (proti směru hodinových ručiček) Čerpadlo má začít čerpat okamžitě po zapnutí napájení. Čerpadlo sebou může při spuštění škubnout. V případě nesprávného směru rotace je potřeba zaměnit pořadí připojení fází (připadá v úvahu pouze u třífázového napájení). Směr rotace ELEKTRICKÉ ZAPOJENÍ Zkontrolujte technické údaje čerpadla podle štítku, zda odpovídají použitému napájení. Elektrické zapojení smí provádět pouze kvalifikovaný pracovník! Je nutné dodržet místní nařízení a vyhlášky! Zkontrolujte, zda je čerpadlo správně uzemněno. Zemnicí vodič musí být o něco delší než fázové vodiče. Pokud dojde k vytržení napájecího kabelu, zemnicí vodič se musí odpojit jako poslední. «POUZIJTE JISTIC SCHVALENEHO TYPU, KTERÝ SVOJI HODNOTOU ODPOVIDA PROUDOVEMU ZATIZENI MOTORU PRI PLNEM VÝKONU.» VESTAVĚNÁ OCHRANA MOTORU Před zahájením práce se přesvědčte, že je čerpadlo odpojeno od napájení! Vestavěná ochrana motoru odpojí automaticky stykač napájení v případě přehřátí motoru. Poté je potřeba zjistit příčinu a odstranit ji. Po ochlazení na normální pracovní teplotu ochrana motoru stykač zapne a čerpadlo se opět spustí. 6/26

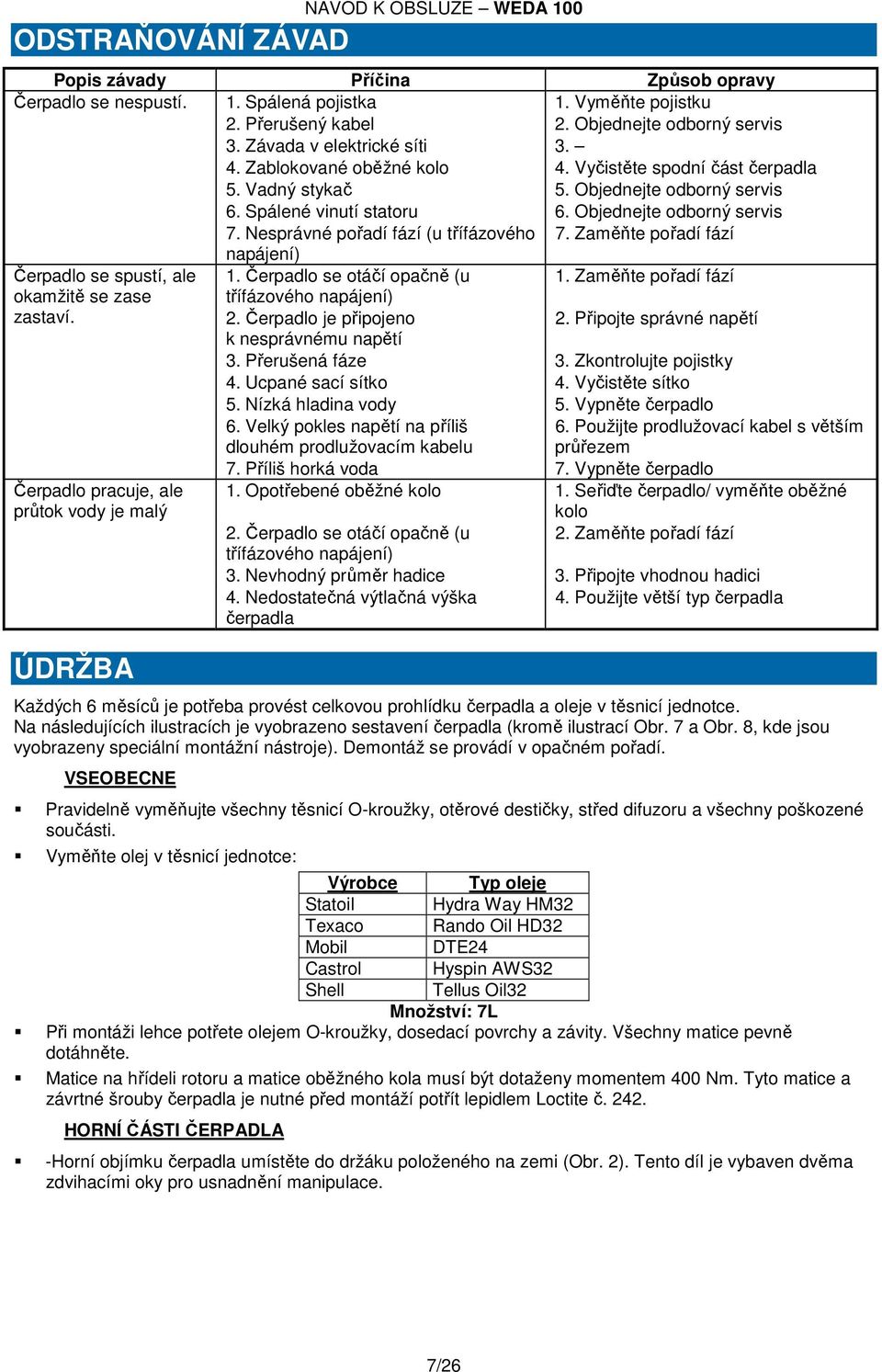

7 ODSTRAŇOVÁNÍ ZÁVAD NAVOD K OBSLUZE WEDA 100 Popis závady Příčina Způsob opravy Čerpadlo se nespustí. 1. Spálená pojistka 1. Vyměňte pojistku 2. Přerušený kabel 2. Objednejte odborný servis 3. Závada v elektrické síti Zablokované oběžné kolo 4. Vyčistěte spodní část čerpadla 5. Vadný stykač 5. Objednejte odborný servis 6. Spálené vinutí statoru 6. Objednejte odborný servis 7. Nesprávné pořadí fází (u třífázového 7. Zaměňte pořadí fází napájení) Čerpadlo se spustí, ale 1. Čerpadlo se otáčí opačně (u 1. Zaměňte pořadí fází okamžitě se zase zastaví. třífázového napájení) 2. Čerpadlo je připojeno 2. Připojte správné napětí k nesprávnému napětí 3. Přerušená fáze 3. Zkontrolujte pojistky 4. Ucpané sací sítko 4. Vyčistěte sítko 5. Nízká hladina vody 5. Vypněte čerpadlo 6. Velký pokles napětí na příliš dlouhém prodlužovacím kabelu 6. Použijte prodlužovací kabel s větším průřezem 7. Příliš horká voda 7. Vypněte čerpadlo Čerpadlo pracuje, ale průtok vody je malý 1. Opotřebené oběžné kolo 1. Seřiďte čerpadlo/ vyměňte oběžné kolo 2. Čerpadlo se otáčí opačně (u 2. Zaměňte pořadí fází třífázového napájení) 3. Nevhodný průměr hadice 3. Připojte vhodnou hadici 4. Nedostatečná výtlačná výška čerpadla 4. Použijte větší typ čerpadla ÚDRŽBA Každých 6 měsíců je potřeba provést celkovou prohlídku čerpadla a oleje v těsnicí jednotce. Na následujících ilustracích je vyobrazeno sestavení čerpadla (kromě ilustrací Obr. 7 a Obr. 8, kde jsou vyobrazeny speciální montážní nástroje). Demontáž se provádí v opačném pořadí. VSEOBECNE Pravidelně vyměňujte všechny těsnicí O-kroužky, otěrové destičky, střed difuzoru a všechny poškozené součásti. Vyměňte olej v těsnicí jednotce: Výrobce Typ oleje Statoil Hydra Way HM32 Texaco Rando Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus Oil32 Množství: 7L Při montáži lehce potřete olejem O-kroužky, dosedací povrchy a závity. Všechny matice pevně dotáhněte. Matice na hřídeli rotoru a matice oběžného kola musí být dotaženy momentem 400 Nm. Tyto matice a závrtné šrouby čerpadla je nutné před montáží potřít lepidlem Loctite č HORNÍ ČÁSTI ČERPADLA -Horní objímku čerpadla umístěte do držáku položeného na zemi (Obr. 2). Tento díl je vybaven dvěma zdvihacími oky pro usnadnění manipulace. 7/26

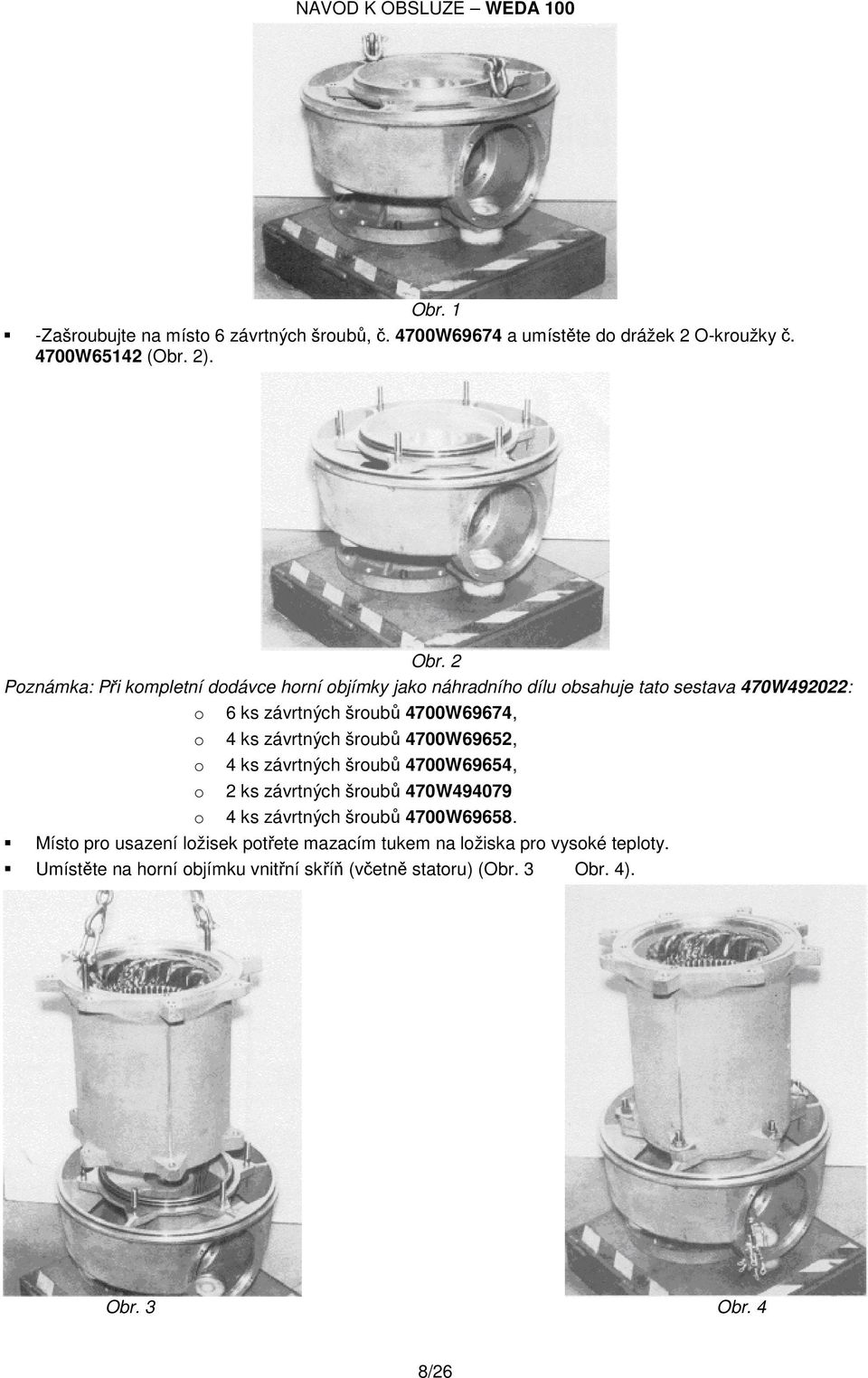

8 Obr. 1 -Zašroubujte na místo 6 závrtných šroubů, č. 4700W69674 a umístěte do drážek 2 O-kroužky č. 4700W65142 (Obr. 2). Obr. 2 Poznámka: Při kompletní dodávce horní objímky jako náhradního dílu obsahuje tato sestava 470W492022: o 6 ks závrtných šroubů 4700W69674, o 4 ks závrtných šroubů 4700W69652, o 4 ks závrtných šroubů 4700W69654, o 2 ks závrtných šroubů 470W o 4 ks závrtných šroubů 4700W Místo pro usazení ložisek potřete mazacím tukem na ložiska pro vysoké teploty. Umístěte na horní objímku vnitřní skříň (včetně statoru) (Obr. 3 Obr. 4). Obr. 3 Obr. 4 8/26

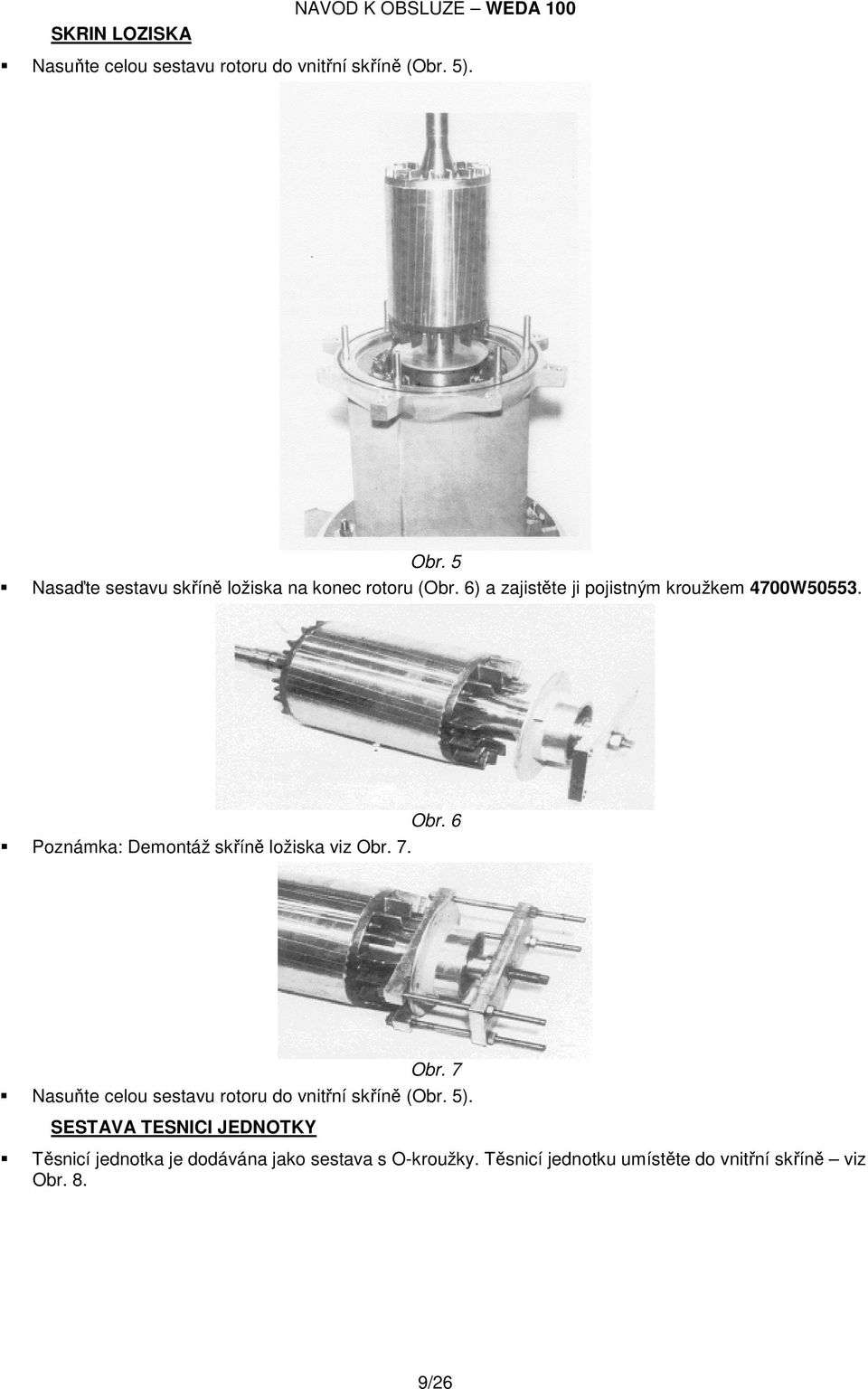

9 SKRIN LOZISKA NAVOD K OBSLUZE WEDA 100 Nasuňte celou sestavu rotoru do vnitřní skříně (Obr. 5). Obr. 5 Nasaďte sestavu skříně ložiska na konec rotoru (Obr. 6) a zajistěte ji pojistným kroužkem 4700W Poznámka: Demontáž skříně ložiska viz Obr. 7. Obr. 6 Obr. 7 Nasuňte celou sestavu rotoru do vnitřní skříně (Obr. 5). SESTAVA TESNICI JEDNOTKY Těsnicí jednotka je dodávána jako sestava s O-kroužky. Těsnicí jednotku umístěte do vnitřní skříně viz Obr. 8. 9/26

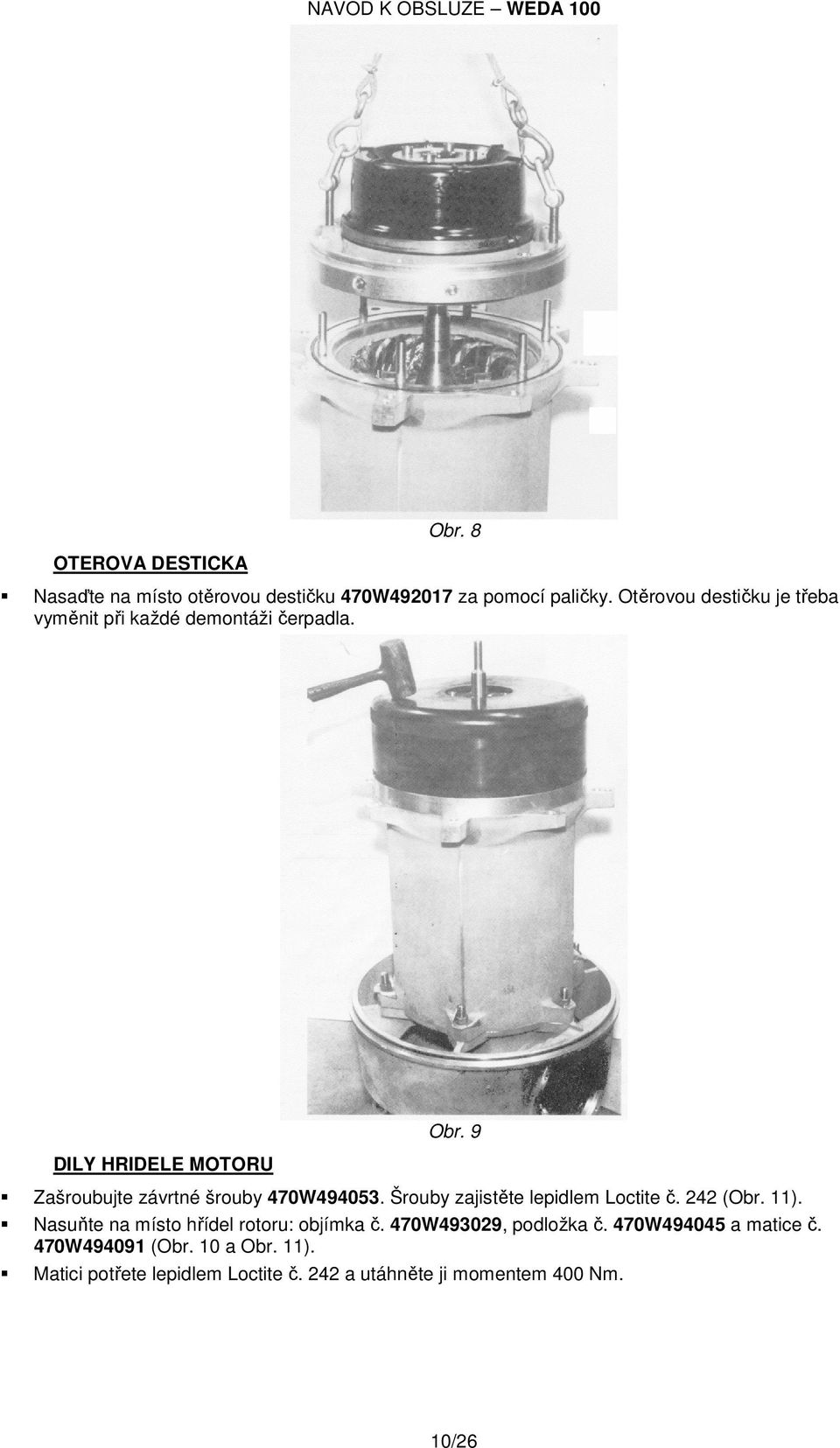

10 Obr. 8 OTEROVA DESTICKA Nasaďte na místo otěrovou destičku 470W za pomocí paličky. Otěrovou destičku je třeba vyměnit při každé demontáži čerpadla. Obr. 9 DILY HRIDELE MOTORU Zašroubujte závrtné šrouby 470W Šrouby zajistěte lepidlem Loctite č. 242 (Obr. 11). Nasuňte na místo hřídel rotoru: objímka č. 470W493029, podložka č. 470W a matice č. 470W (Obr. 10 a Obr. 11). Matici potřete lepidlem Loctite č. 242 a utáhněte ji momentem 400 Nm. 10/26

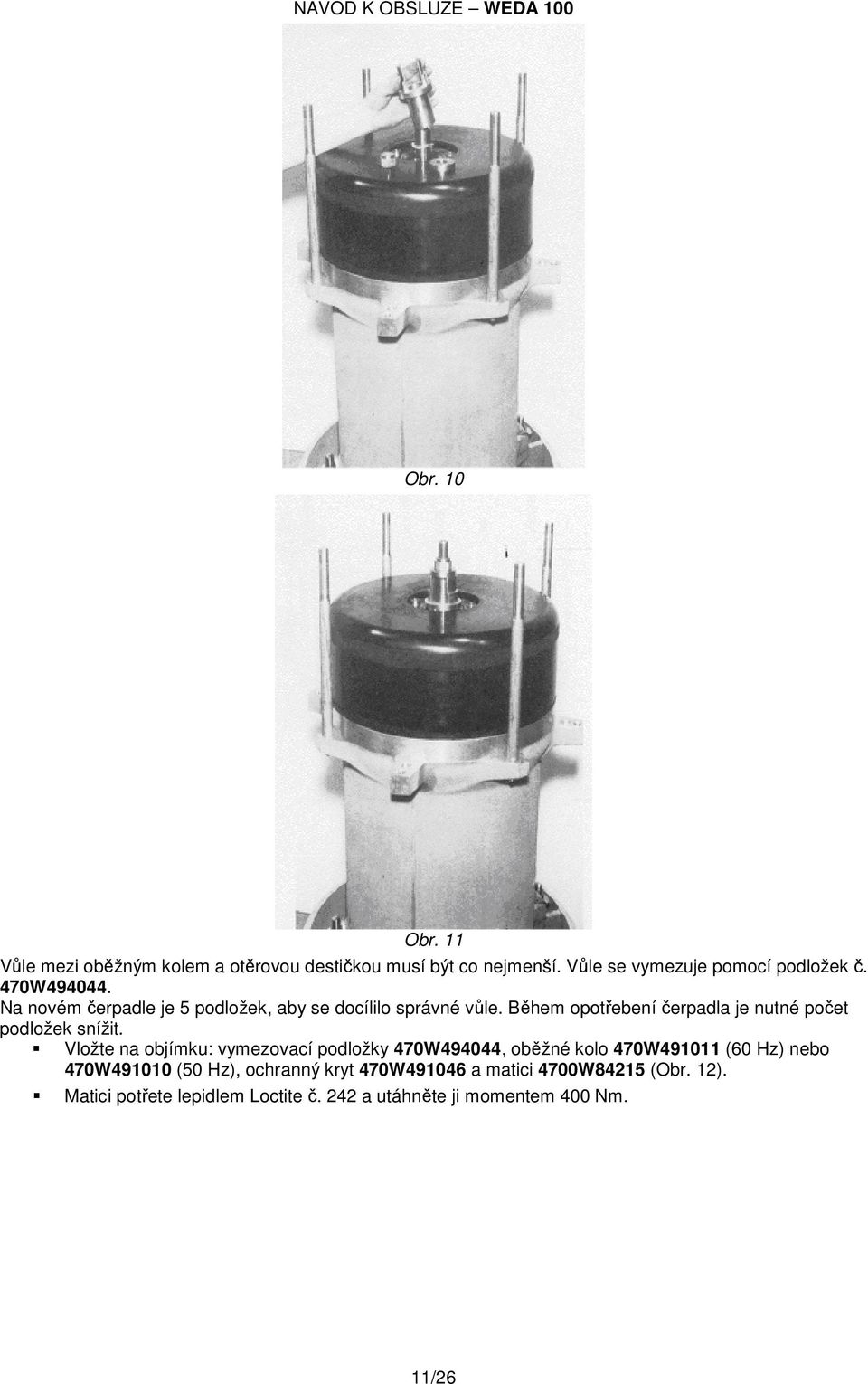

11 Obr. 10 Obr. 11 Vůle mezi oběžným kolem a otěrovou destičkou musí být co nejmenší. Vůle se vymezuje pomocí podložek č. 470W Na novém čerpadle je 5 podložek, aby se docílilo správné vůle. Během opotřebení čerpadla je nutné počet podložek snížit. Vložte na objímku: vymezovací podložky 470W494044, oběžné kolo 470W (60 Hz) nebo 470W (50 Hz), ochranný kryt 470W a matici 4700W84215 (Obr. 12). Matici potřete lepidlem Loctite č. 242 a utáhněte ji momentem 400 Nm. 11/26

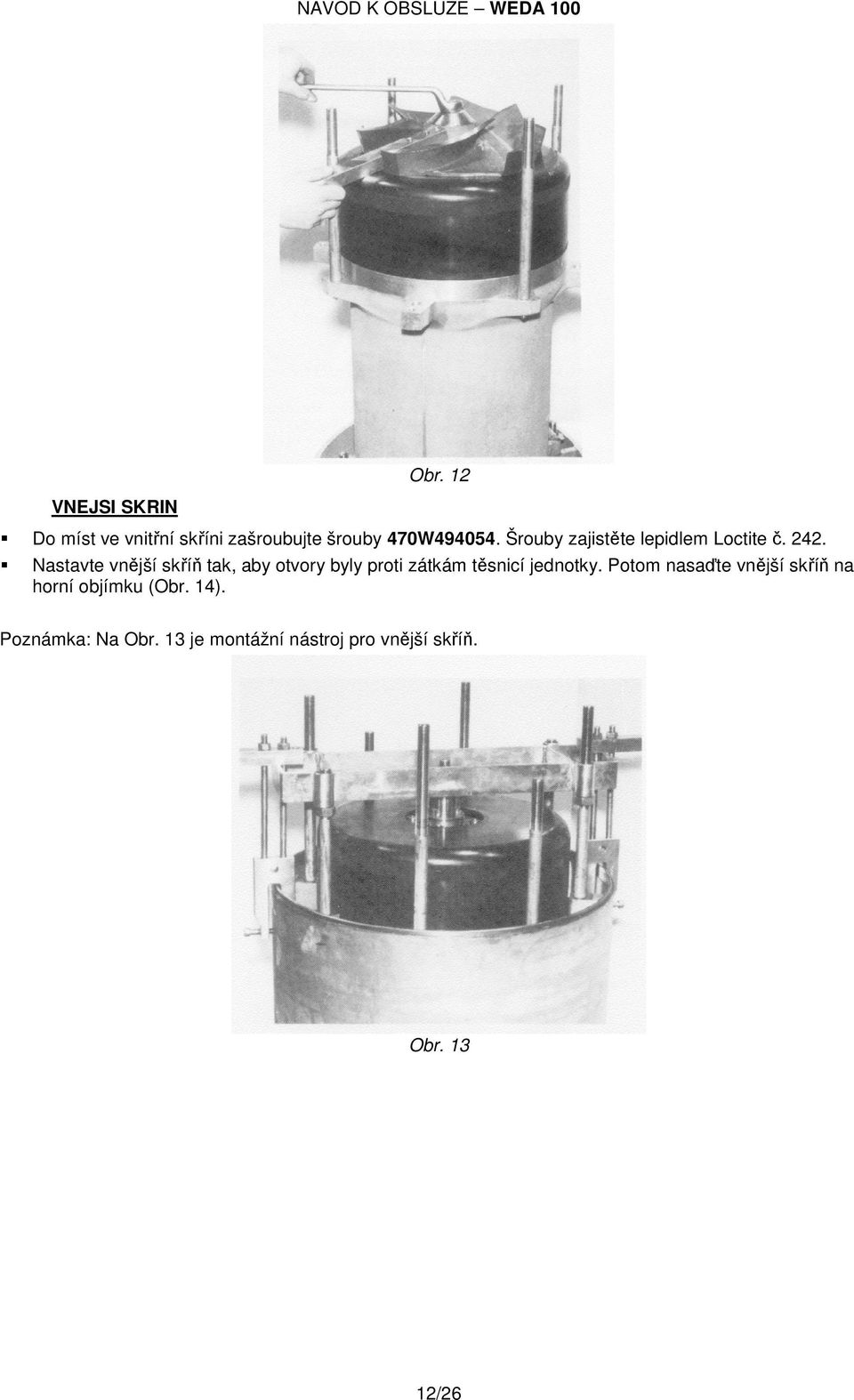

12 Obr. 12 VNEJSI SKRIN Do míst ve vnitřní skříni zašroubujte šrouby 470W Šrouby zajistěte lepidlem Loctite č Nastavte vnější skříň tak, aby otvory byly proti zátkám těsnicí jednotky. Potom nasaďte vnější skříň na horní objímku (Obr. 14). Poznámka: Na Obr. 13 je montážní nástroj pro vnější skříň. Obr /26

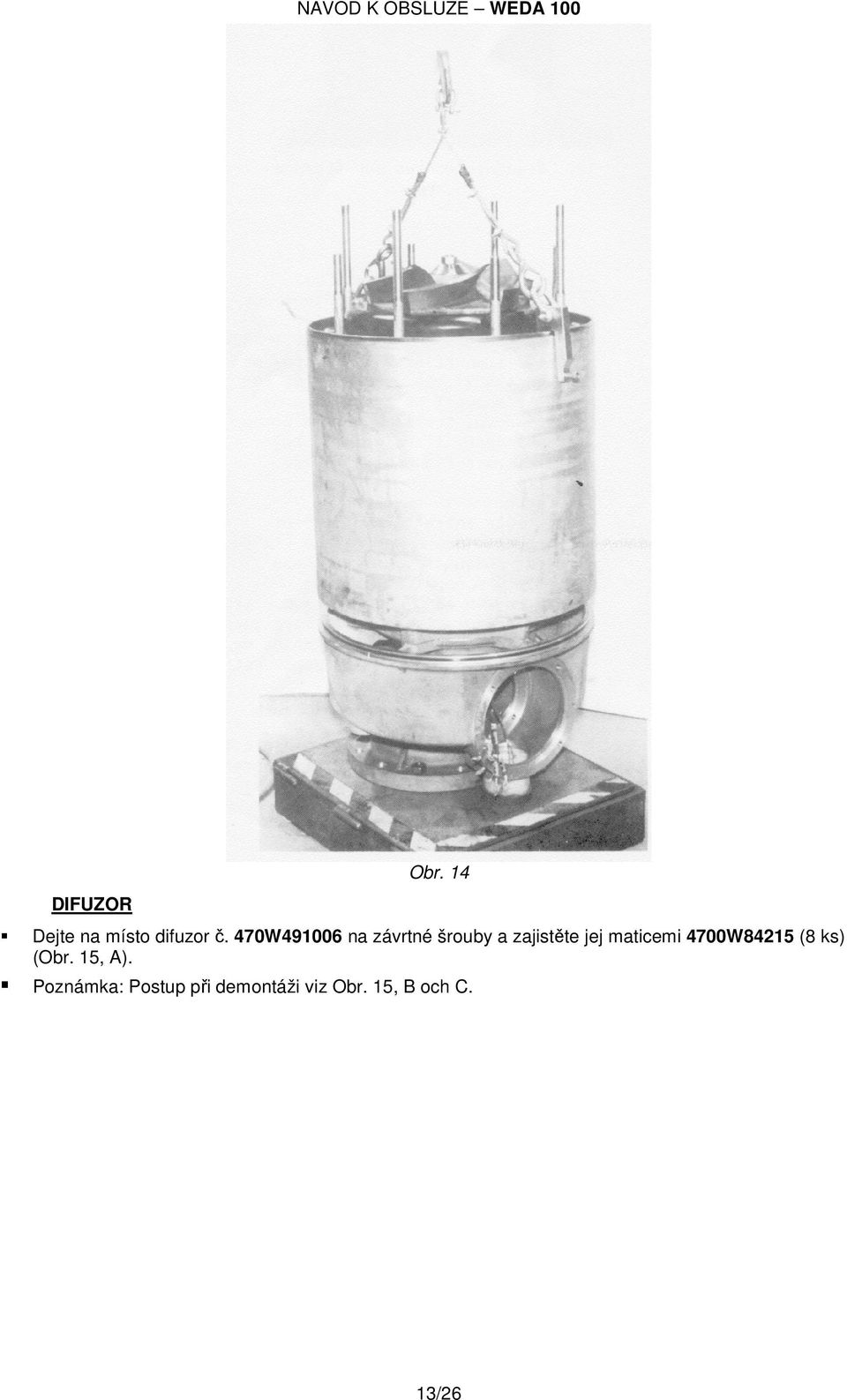

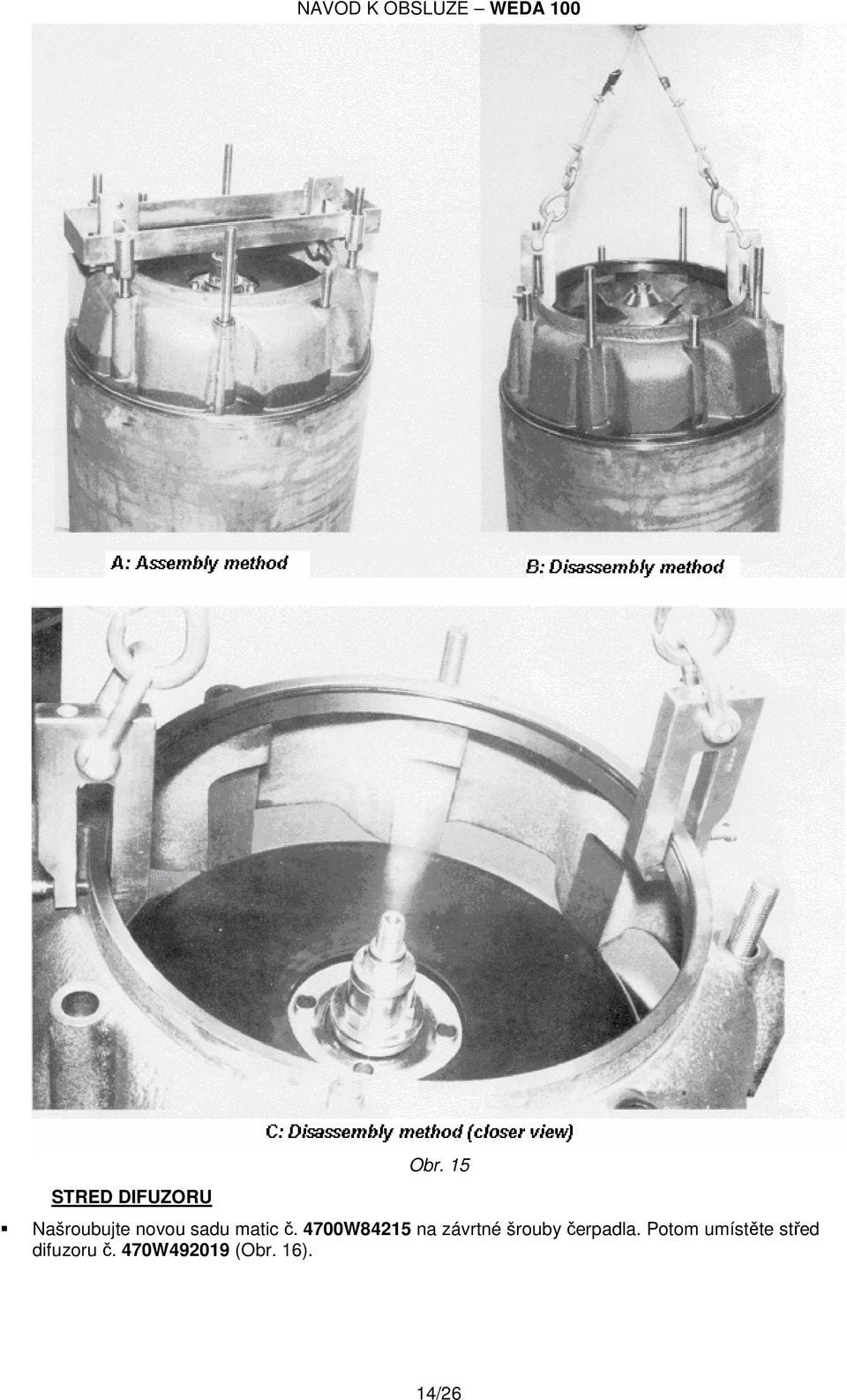

13 DIFUZOR Obr. 14 Dejte na místo difuzor č. 470W na závrtné šrouby a zajistěte jej maticemi 4700W84215 (8 ks) (Obr. 15, A). Poznámka: Postup při demontáži viz Obr. 15, B och C. 13/26

14 STRED DIFUZORU Obr. 15 Našroubujte novou sadu matic č. 4700W84215 na závrtné šrouby čerpadla. Potom umístěte střed difuzoru č. 470W (Obr. 16). 14/26

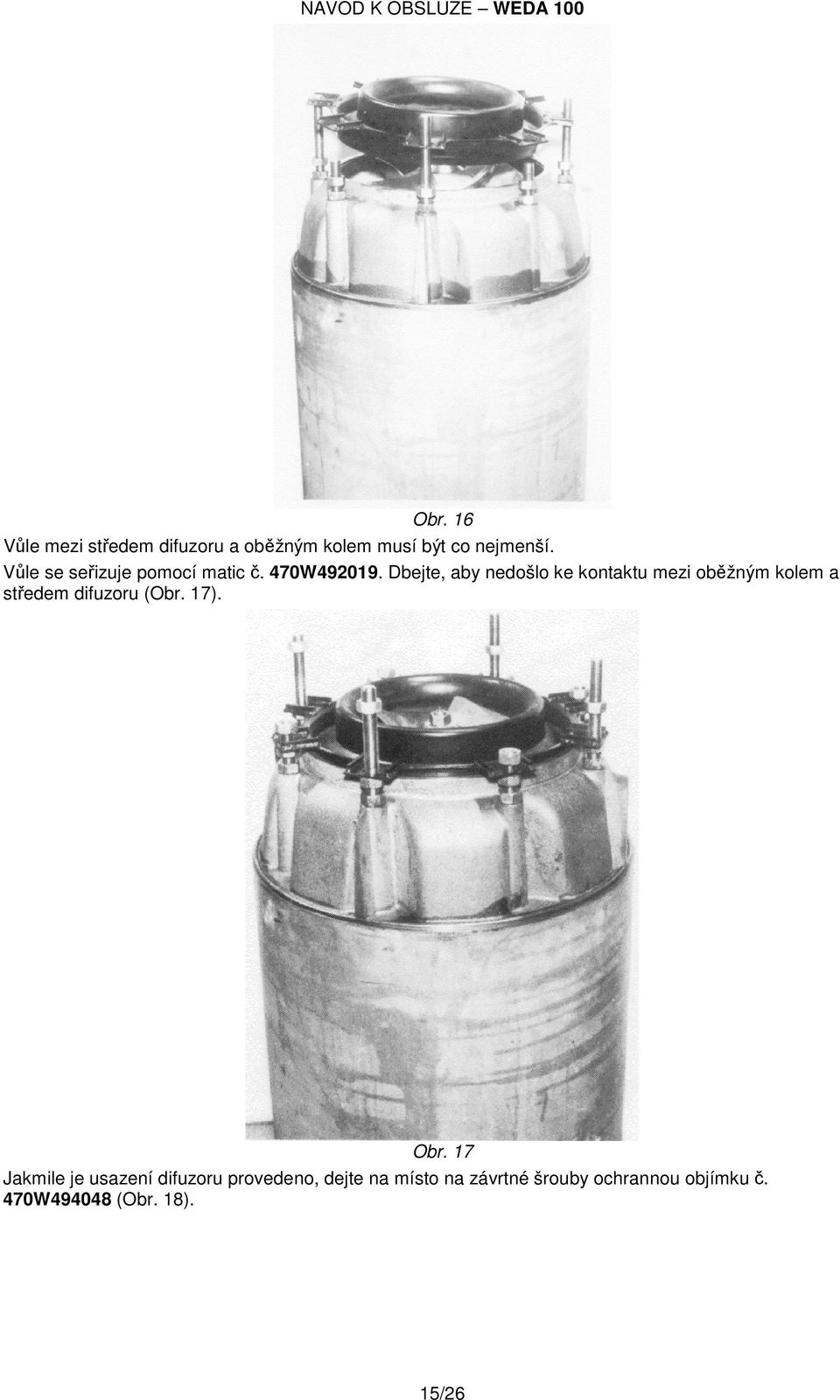

15 Obr. 16 Vůle mezi středem difuzoru a oběžným kolem musí být co nejmenší. Vůle se seřizuje pomocí matic č. 470W Dbejte, aby nedošlo ke kontaktu mezi oběžným kolem a středem difuzoru (Obr. 17). Obr. 17 Jakmile je usazení difuzoru provedeno, dejte na místo na závrtné šrouby ochrannou objímku č. 470W (Obr. 18). 15/26

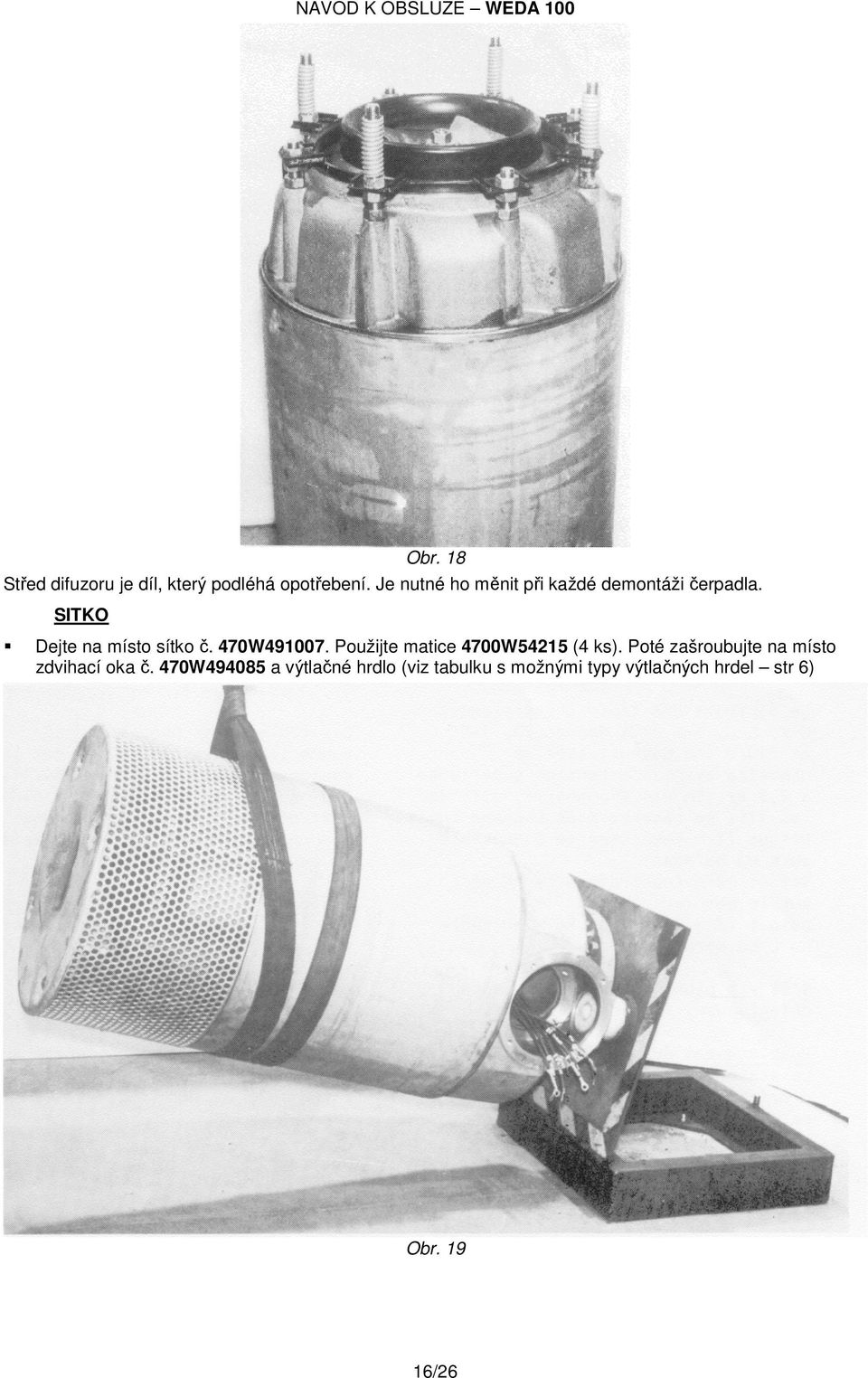

16 Obr. 18 Střed difuzoru je díl, který podléhá opotřebení. Je nutné ho měnit při každé demontáži čerpadla. SITKO Dejte na místo sítko č. 470W Použijte matice 4700W54215 (4 ks). Poté zašroubujte na místo zdvihací oka č. 470W a výtlačné hrdlo (viz tabulku s možnými typy výtlačných hrdel str 6) Obr /26

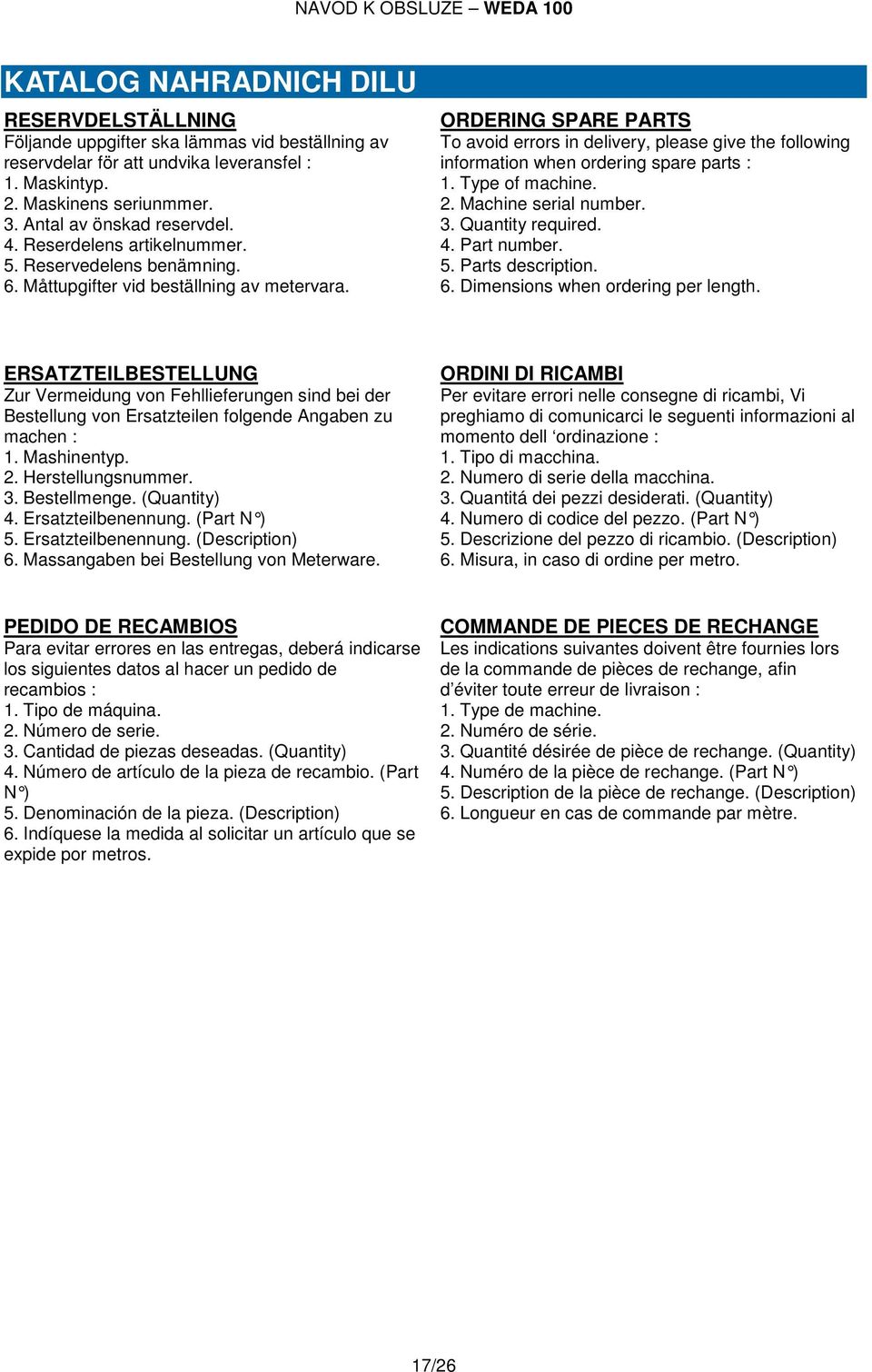

17 KATALOG NAHRADNICH DILU RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. 17/26

18 SPARE PARTS Note : To place spare parts order, use: The serial number of the machine. The description and the part number. Ref Designation P/N Qty Ref Designation P/N Qty 1 Discharge 10" for hose 470W Protective sleeve 470W Discharge 10" NPT thread 470W Cable inlet unit 470W O-ring 4700W Cable connection Y/D start 470W Screw 4700W Cable connection direct start 470W Screw 4700W Nut 4700W Lifting eye 470W O-ring 4700W Rivet 4700W O-ring 4700W Data plate 470W O-ring 4700W Pump top bracket 470W O-ring 4700W O-ring 470W O-ring 4700W Securing plate 470W Cover 470W Nut 4700W Terminal block 470W Rotor 470W Nut 4700W Inner casing 470W Screw 4700W O-ring 4700W O-ring 4700W Guide pin (Incl. in pos 57) 470W Stator (see below) O-ring 4700W Inspection plug 470W O-ring 470W Inspection plug 470W Stud bolt 4700W O-ring 470W O-ring 470W Teflon washer 470W Nut 4700W Trimming spacer 470W O- ring 470W Driving sleeve 470W Wear plate 470W Stud bolt 470W Seal unit cpl (See page 21) 470W Support washer 470W Diffusor 470W Locking nut 470W Impeller 50Hz 470W Protective housing 470W Impeller 60Hz 470W Nut 470W Stud bolt 470W Strainer 470W O-ring 4700W Outer casing cpl (incl pos 15) 470W Nut 4700W Inner casing cpl.. 470W (Incl pos 13 and 44) 29 Diffusor centre 470W ** O-ring set RL W ** STATOR Part Numbers Power supply Stator Stator Unit ( ) 660/380V 3 50/60Hz 470W /415V 3 50Hz 470W /865V 3 50Hz 470W /26

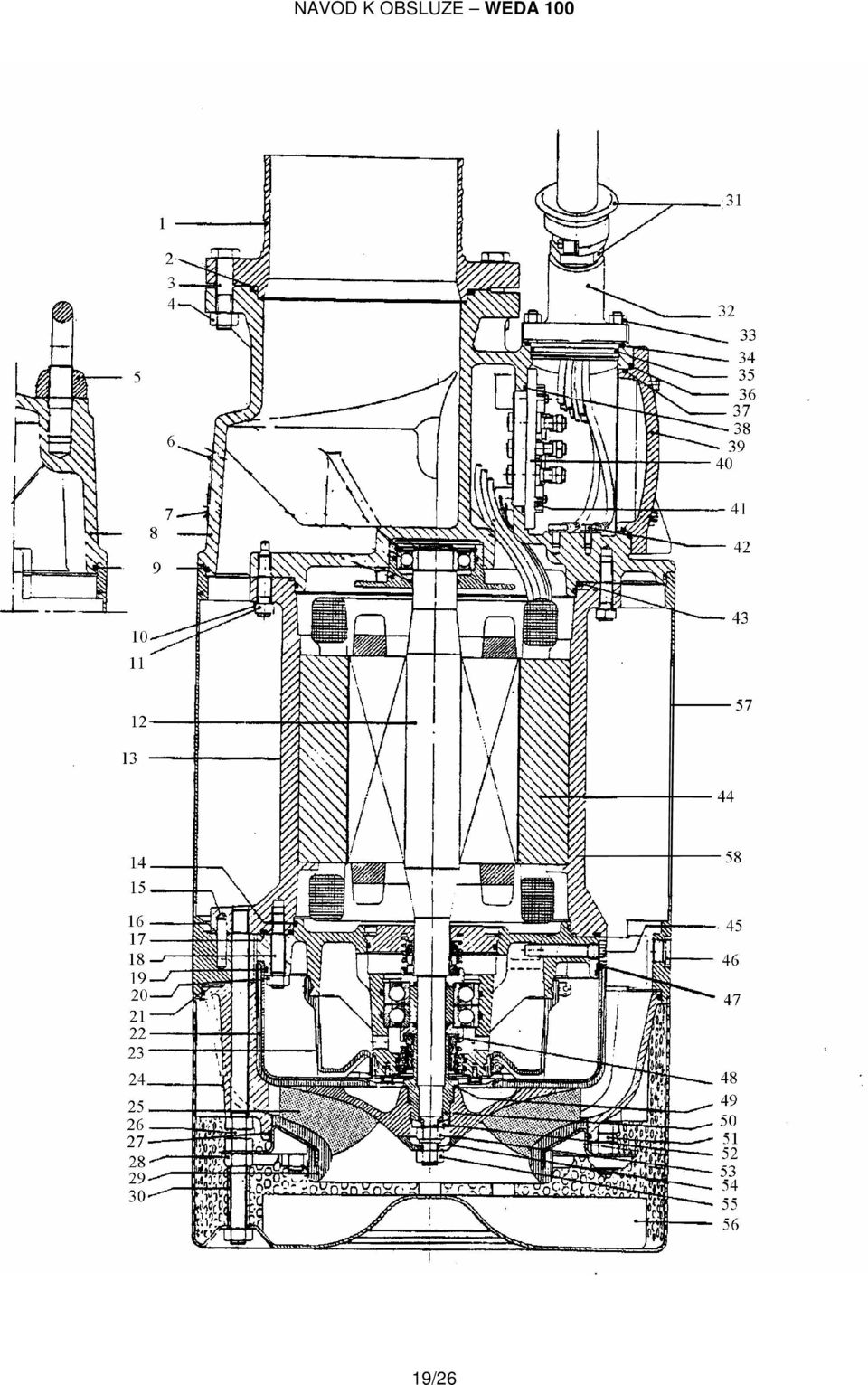

19 19/26

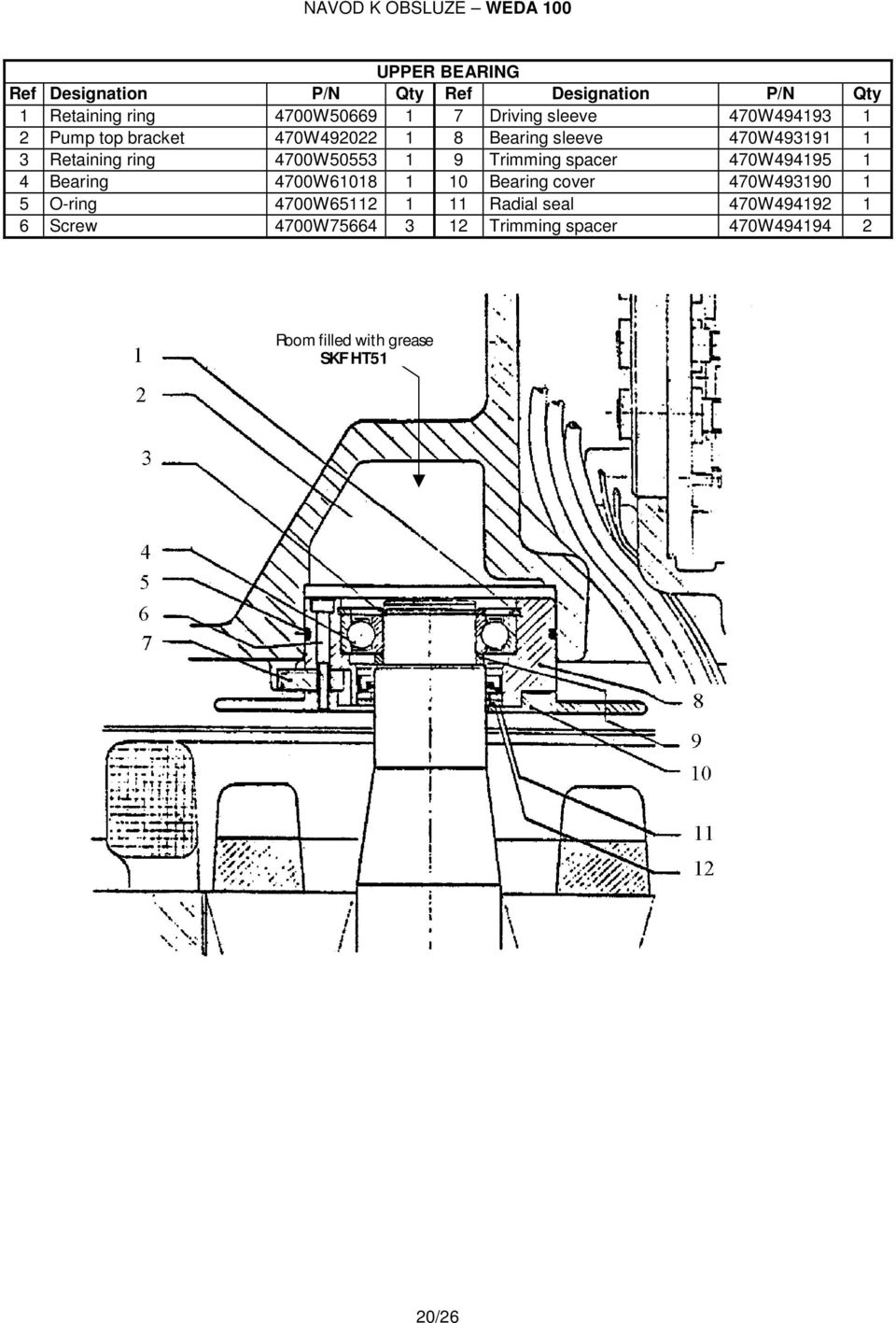

20 UPPER BEARING Ref Designation P/N Qty Ref Designation P/N Qty 1 Retaining ring 4700W Driving sleeve 470W Pump top bracket 470W Bearing sleeve 470W Retaining ring 4700W Trimming spacer 470W Bearing 4700W Bearing cover 470W O-ring 4700W Radial seal 470W Screw 4700W Trimming spacer 470W Room filled with grease SKF HT51 20/26

21 TERMINAL BLOCK 470W Ref Designation P/N Qty Ref Designation P/N Qty 1 Nut 470W Nut 4700W Screw 470W Washer 4700W Screw 4700W Locking nut 470W Cover 470W O-ring 4700W O-ring 4700W Locking washer 4700W Screw 470W Nut 4700W Locking washer 4700W Cover 470W /26

22 SEAL UNIT 470W Ref Designation P/N Qty Ref Designation P/N Qty 1 Upper mechanical seal 470W Protective cover 470W Holder for ceramic ring 470W Upper seal holder 470W Circlips 470W Circlips 470W O-ring 4700W O-ring 4700W Ball bearing with bush 470W O-ring 4700W O-ring 470W Inspection plug 470W Holder for ceramic ring 470W Upper clamp for oil bag 470W Lower mechanical seal 470W Bearing bracket 470W O-ring 4700W Oil bag 470W Protective housing 470W Lower clamp for oil bag 470W Screw 4700W Lower seal holder 470W Note: to be fill with SHELL Tellus Oil32. Quantity : 7 l P/N : 4700W60015 by 2L 22/26

23 CABLE INLET STAR / DELTA START Qty Qty Ref Designation P/N Y/D DOL Ref Designation P/N Y/D DOL 1 Cable sleeve 470W Cable washer 470W Cable inlet complete 470W Cable gasket 470W Cable inlet complete incl. 470W Cable washer 470W Cable inlet 470W Cable 4x25mm 2 20 meters 470W Screw 4700W Cable 4x25mm 2 1 meter 4700W Spring washer 4700W Cable connection Y/D start 470W Cable keep 470W Cable connection DOL start 470W Cable sleeve 470W Terminal Cable 3x1.5mm 2 1 meters Terminal 470W Star / Delta connection Direct On Line connection 23/26

24 WEDA100N 27 / 01 / /26

25 WEDA100N 27 / 01 / /26

26 HQ address: P.O Box Tournan-en-Brie, France, Tel: , Fax: Factory address : P.O Box 63, Route de Neville, Saint Valery-en-caux, France, Tel: , Fax: We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
