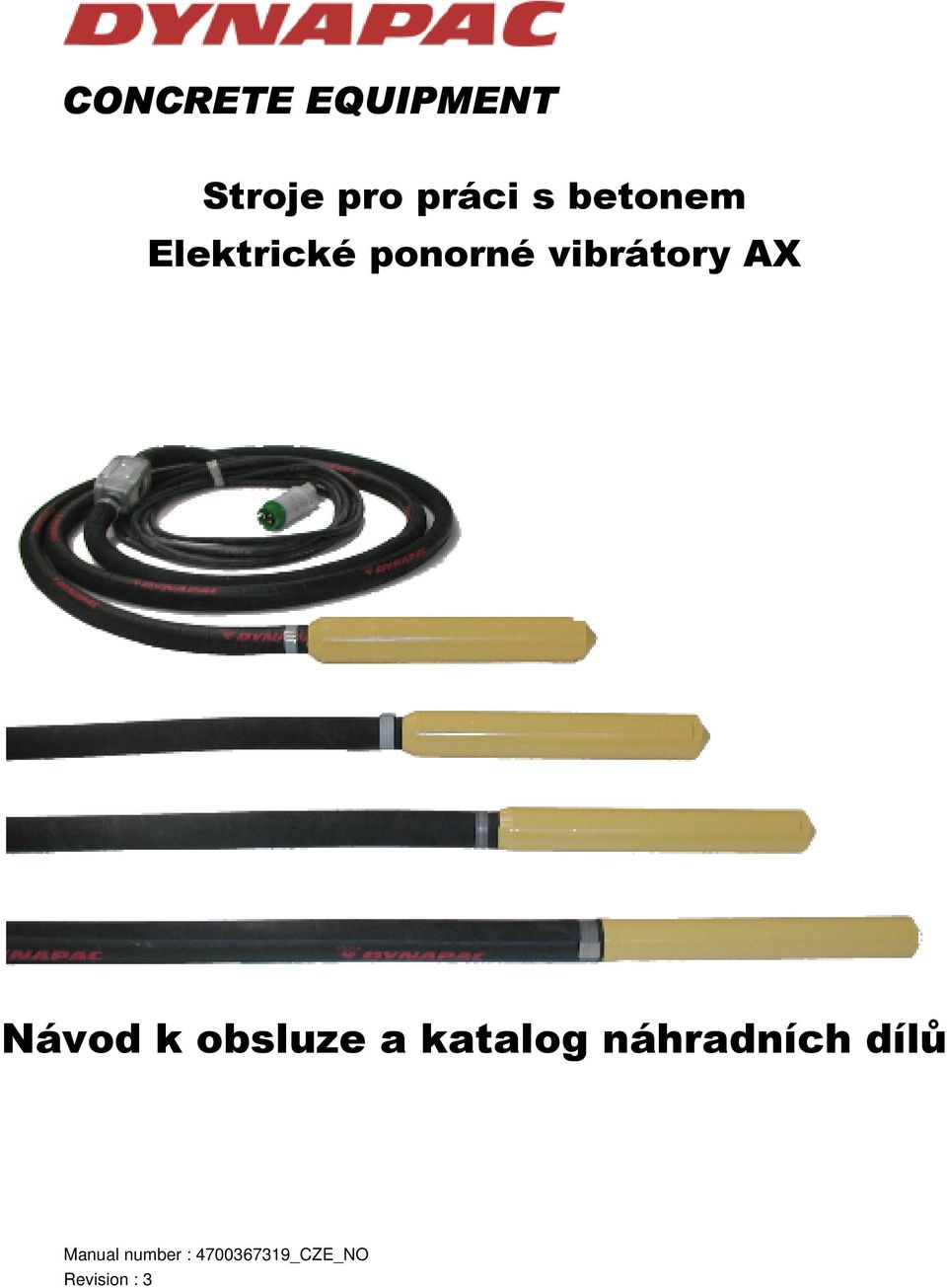

1 CONCRETE EQUIPMENT Stroje pro práci s betonem Elektrické ponorné vibrátory AX Návod k obsluze a katalog náhradních dílů Manual number : _CZE_NO Revision : 3

2 SUMMARY BEZPEČNOSTNÍ SMĚRNICE...4 VŠEOBECNĚ...6 KONSTRUKCE...6 TECHNICKÉ ÚDAJE...7 VIBRAČNÍ HLAVICE... 7 PRACOVNÍ HADICE... 7 OBJEDNACÍ ČÍSLA... 7 SPOUŠTĚNÍ...8 CHOD ZAŘÍZENÍ... 8 ÚDRŽBA...9 DÍLENSKÉ NÁSTROJE... 9 MAZÁNÍ... 9 POJISTNÉ MOMENTY... 9 ODPOJENÍ VIBRAČNÍ HLAVICE OD HADICE VIBRAČNÍ HLAVICE AX36 až PRACOVNÍ HADICE AX36/40/48/ PRACOVNÍ HADICE AX SOUPRAVY PRO ÚDRŽBU...11 VIBRAČNÍ HLAVICE PRACOVNÍ HADICE KATALOG NAHRADNICH DILU...12 Vibrating elements list Vibrating element AX Vibrating element AX Vibrating element AX Vibrating element AX Vibrating element AX Vibrating element AX65P Operating hose and switch box AX36 and AX40 (from S/N ) Operating hose and switch box AX40 (up to S/N ), AX48, AX56 and AX Operating hose and switch box AX36C and AX40C Operating hose without switch box AX48AU Spring absorber AX65P File: _CZE_NO Page 2 / 38

3 File: _CZE_NO Page 3 / 38 NAVOD K OBSLUZE AX

4 BEZPEČNOSTNÍ SMĚRNICE VÝSTRAHA Čtěte všechny bezpečnostní varování označené symbolem a všechny pokyny. UCHOVEJTE VŠECHNY VAROVÁNÍ A POKYNY PRO BUDOUCÍ POUŽITÍ. Obecná bezpečnostní varování elektrických zařízení PRACOVNÍ PROSTOR Udržujte váš pracovní prostor čistý a dobře osvětlený. Nepořádek na pracovním místě a stinné plochy zvyšují možnost nehody. Nepoužívejte stroj ve výbušném prostředí, jako je přítomnost výbušných tekutin, plynů nebo prachu. Elektrická zařízení vytváří jiskry, které mohou vznítit hořlavé kapaliny nebo plyny. Obsluhujete-li stroj, vyvarujte se kontaktu s kolemjdoucími, dětmi a návštěvníky. Rozptýlení může způsobit ztrátu vaší kontroly nad strojem. Obecná bezpečnostní varování elektrických zařízení BEZPEČNOST ELEKTRICKÝCH ZAŘÍZENÍ Elektrická zásuvka musí pasovat se zástrčkou. Zástrčku žádným způsobem nepřizpůsobujte. Nepoužívejte zásuvkové adaptéry při použití s uzemněným elektrickým zařízením. Neupravované a pasující koncovky snižují risk zásahu elektrickým proudem. Vyhněte se přímému kontaktu s uzemněnými plochami jako jsou trubky, otopná tělesa, sporáky a ledničky. Je-li vaše tělo uzemněno, vzrůstá riziko zásahu elektrickým proudem. Nevystavujte elektrická zařízení dešti nebo vlhkému prostředí. Voda vniklá do zařízení zvyšuje risk zásahu elektrickým proudem. Nevystavujte přívodní kabel hrubému zacházení. Nikdy nepoužívejte kabel k přepravě zařízení nebo vytahování zástrčky ze zásuvky. Udržujte přívodní kabel mimo místa vysoké teploty, olej, ostré rohy a pohyblivé části. Poškozená kabel zvyšuje risk zásahu elektrickým proudem. Při práci ve venkovním prostředí, používejte pouze prodlužovací kabel určený pro venkovní použití. Používání takového druhu prodlužovacího kabelu snižuje risk zásahu elektrickým proudem. Je-li použití elektrického zařízení ve vlhkém prostředí nevyhnutelné, použijte proudový chránič. Použití proudového chrániče snižuje risk zásahu elektrickým proudem. Obecná bezpečnostní varování elektrických zařízení OSOBNÍ BEZPEČNOST Vždy se plně soustřeďte na práci. Řiďte se zdravým rozumem. Nikdy neobsluhujte stroj pokud se cítíte unaveni, nebo pokud jste pod vlivem drog, alkoholu nebo jiných látek, které mohou ovlivnit ostrost vidění, reakci nebo schopnost úsudku. Moment nepozornosti při práci s zařízením může způsobit vážný úraz. Vždy používejte ochranné prostředky. Vždy noste ochranu očí. Ochranné prostředky jako jsou maska proti prachu, bezpečná obuv, přilba, ochrana sluchu snižují možnost vašeho poranění. Zabraňte neúmyslnému zapnutí stroje. Ujistěte se, že je vypínač vypnutý, před připojením stroje ke zdroji napětí, zvedáním nebo přepravě stroje. Přenášení stroje s prsty na vypínači nebo zapnutého stroje přivolává možnost úrazu. Odstraňte všechno nářadí z dosahu stroje před jeho zapnutím. Nářadí ponechané v dosahu rotujících částí stroje může způsobit vážný úraz. Vždy dodržuj patřičné upevnění a rovnováhu stroje. To umožní lepší kontrolu nad strojem v neočekávaných situacích. Noste patřičné pracovní oblečení. Nenoste volná oděv a šperky. Udržujte své vlasy, oblečení a pracovní rukavice mimo dosah pohyblivých součástí stroje. Volné části oděvu, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými součástmi stroje a způsobit zranění. File: _CZE_NO Page 4 / 38

5 Je-li zařízení vybaveno připojením pro odvod prachu, ujistěte se, že sběrač prachu správně připojen a používán. Použití sběrače prachu výrazně snižuje možnost rizika spojeným s prachovými částicemi. Obecná bezpečnostní varování elektrických zařízení PROVOZ STROJE Nepřetěžujte elektrické zařízeni. Používejte správný pracovní stroj pro vaší aplikaci. Správně zvolený pracovní stroj vykoná práci lépe a bezpečně. Nepoužívejte elektrické zařízení, je-li vypínač poškozen. Jakékoli zařízení, které nelze ovládat vypínačem je nebezpečné a je nutno je opravit. Odpojte elektrickou zástrčku od zdroje napětí před jakoukoli úpravou stroje, výměně příslušenství nebo skladováním zařízení. Takováto preventivní opatření významně snižují risk samovolného zapnutí stroje. Skladujte nečinný stroje mimo dosah dětí. Nedovolte osobám neseznámeným se zařízením a s těmito předpisy aby stroj obsluhoval. Elektrická zařízení jsou nebezpečná v rukou nezaškolené obsluhy. Pravidelně udržujte zařízení. Kontrolujte uchycení stroje a jeho pohyblivých částí, porušené součásti nebo jiné podmínky ovlivňující správný chod stroje. Zjistíte-li závadu, opravte zařízení před dalším použitím. Mnoho nehod je zaviněno nesprávnou údržbou stroje. Udržuj řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrým břity je snazší kontrolovat. Používej pracovní stroj, příslušenství a nástroje v souladu s těmito instrukcemi, pracovními podmínkami a prací, která má být vykonána. Použití pracovního stroje k jiným účelům, než ke kterým jsou určen, může vést k nebezpečným situacím. Obecná bezpečnostní varování elektrických zařízení ÚDRŽBA Udržujte pracovní stroj pravidelně servisován kvalifikovanou osobou. Pro opravy používejte výhradně originálních náhradních dílů. To přispěje k zajištění bezpečnosti provozu zařízení. File: _CZE_NO Page 5 / 38

6 VŠEOBECNĚ Elektrické ponorné vibrátory DYNAPAC AX jsou speciálně konstruované tak, aby spolu s dobrým účinkem při vibrování betonu vytvářely také příznivé pracovní podmínky pro obsluhu. Vedle toho jsou vybaveny vysokoúčinným elektromotorem, který vyžaduje výrazně nižší proudový příkon. Znamená to, že vibrátory dovolují použití lehčích a menších konvertorů, což se projevuje ve snížení investičních nákladů. Elektronika a elektrická zařízení mohou obsahovat nebezpečné látky. Likvidujte zařízení podle platných legislativních nařízení dle dané země. Podle evropských norem 2002/95/CE a 2002/96/CE. Originální manuál je anglickém jazyce. KONSTRUKCE Vibrátory AX se skládají: Z vibrační hlavice vyrobené z kaleného ocelového obalu, ve kterém se nachází třífázový elektromotor, přišroubovaný excentr, centrální válečkové ložisko s vysokou únosností, koncovka a hadicová přípojka. Spirálový měděný rotor v olejové lázni vyvíjí mimořádný vibrační účinek a se 100% spolehlivostí zabezpečuje rozběh v betonu jakéhokoliv konzistence. Tepelná ochrana vinutí všech tří fází pak řadí vibrátor AX k nejspolehlivějším zařízením z hlediska bezpečnosti. Z pracovní hadice, ke které patří: o o o o Hadice Spínací skříňka pro ruční zapínání Elektrický kabel Zástrčka Mnoho možnosti: Speciální hadice délky; Typů s tuhou třtinový: krátké (0,5 m), dlouhé (1m) - AX-C; Typy s elastomerní koncovými uzávěry - AX-R; Typy s ergonomicky tvarovaná rukojeť - AX-E; Formulář kluzké vibrátory: AX48AU; Betonové vozovky vibrátory: AX65P File: _CZE_NO Page 6 / 38

7 TECHNICKÉ ÚDAJE VIBRAČNÍ HLAVICE TECHNICKÉ ÚDAJE AX36 AX40 AX48 AX56 AX65 Průměr mm - (palců) (1,58) 48 - (1,90) 56 - (2,20) 65 - (2,56) Délka mm - (palců) (12,59) (13,78) (14,96) (16,14) Čistá hmotnost kg - (liber) 2.1 2,1 - (4,7) 4,1 - (9,1) 5,1 - (11,2) 7,7 - (17) Amplituda mm - (palců) 2.1 2,5 - (0,095) 2,7 - (0,10) 3,1 - (0,11) 3,4 - (0,12) Rotace (ot/min) Frekvence (Hz) Příkon (W) Napětí (V) / / / / 115 Fáze Ampéráž při 42 V / 115 V (A) 6.2 4,5 / 1,7 10 / 3,7 11,7 / 4,5 19 / 7 Hladina hlučnosti* db(a) Efektivní zrychlení** (m/s²) ,50 2,26 4,38 4,11 * Hladina hlučnosti měřená ve vzduchu při pohánění jedním UF81, 1 m od vibrátoru, podle ISO ** Střední efektivní hodnota zrychlení měřená ve vzduchu při pohánění jedním UF81, 1 m od konce vibrátoru, podle ISO PRACOVNÍ HADICE AX36 AX40 AX48 AX56 AX65 Hadice A Hmotnost kg - (liber) 10.9 (24) 10, 9 - (24) 10, 9 - (24) 10, 9 - (24) 10, 9 - (24) Délka hadice m - (stop) 5 - (16.4) 5 - (16,4) 5 - (16,4) 5 - (16,4) 5 - (16,4) Délka kabelu m - (stop) 10 - (32.8) 10 - (32,8) 10 - (32,8) 10 - (32,8) 10 - (32,8) Zástrčka EEC EEC EEC EEC EEC Hadice E Hmotnost kg - (liber) Délka hadice m - (stop) (13.2) (1.54) 6 (13.2) (1.54) 6 (13.2) (1.54) - - Délka kabelu m - (stop) (49.2) 15 - (49.2) 15 - (49.2) - Zástrčka - EEC EEC EEC - OBJEDNACÍ ČÍSLA TYPE A AX40 AX48 AX56 AX65 TYPE C File: _CZE_NO Page 7 / V 115 V STANDARD TUHOU TRTINOVÝ AX36C AX36C AX40C AX40C AX48C AX48C AX56C AX56C TYPE E ERGONOMICKY TVAROVANA RUKOJET

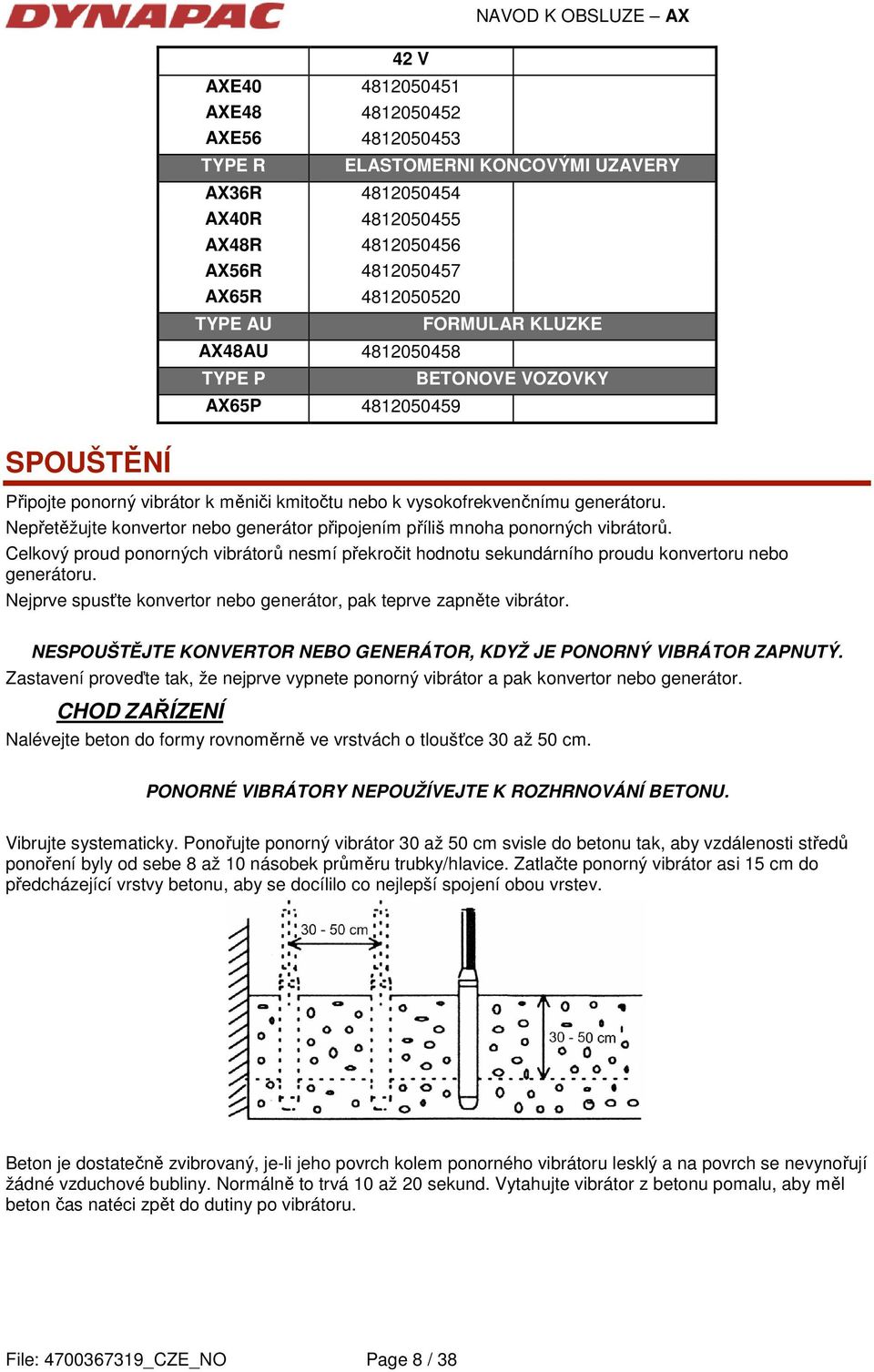

8 AXE40 AXE48 AXE56 TYPE R NAVOD K OBSLUZE AX 42 V 115 V ELASTOMERNI KONCOVÝMI UZAVERY AX36R AX40R AX48R AX56R AX65R TYPE AU AX48AU TYPE P AX65P FORMULAR KLUZKE BETONOVE VOZOVKY SPOUŠTĚNÍ Připojte ponorný vibrátor k měniči kmitočtu nebo k vysokofrekvenčnímu generátoru. Nepřetěžujte konvertor nebo generátor připojením příliš mnoha ponorných vibrátorů. Celkový proud ponorných vibrátorů nesmí překročit hodnotu sekundárního proudu konvertoru nebo generátoru. Nejprve spusťte konvertor nebo generátor, pak teprve zapněte vibrátor. NESPOUŠTĚJTE KONVERTOR NEBO GENERÁTOR, KDYŽ JE PONORNÝ VIBRÁTOR ZAPNUTÝ. Zastavení proveďte tak, že nejprve vypnete ponorný vibrátor a pak konvertor nebo generátor. CHOD ZAŘÍZENÍ Nalévejte beton do formy rovnoměrně ve vrstvách o tloušťce 30 až 50 cm. PONORNÉ VIBRÁTORY NEPOUŽÍVEJTE K ROZHRNOVÁNÍ BETONU. Vibrujte systematicky. Ponořujte ponorný vibrátor 30 až 50 cm svisle do betonu tak, aby vzdálenosti středů ponoření byly od sebe 8 až 10 násobek průměru trubky/hlavice. Zatlačte ponorný vibrátor asi 15 cm do předcházející vrstvy betonu, aby se docílilo co nejlepší spojení obou vrstev. Beton je dostatečně zvibrovaný, je-li jeho povrch kolem ponorného vibrátoru lesklý a na povrch se nevynořují žádné vzduchové bubliny. Normálně to trvá 10 až 20 sekund. Vytahujte vibrátor z betonu pomalu, aby měl beton čas natéci zpět do dutiny po vibrátoru. File: _CZE_NO Page 8 / 38

9 ÚDRŽBA Ponorné vibrátory AX jsou bezúdržbové. Přesto je důležité pravidelně kontrolovat jejich elektrické komponenty: spoje, kabel, zástrčku, vypínač a spínací skříňku. V případě poškození některé součásti proveďte opravu nebo výměnu. Těmito kontrolami se velmi často předejde zbytečnému rozebrání (demontáži) vibrační hlavice. Vibrátory AX36/AX40/AX48/AX56/AX65 jsou mazané olejem (vit Údržba/Mazání ). Koncový uzávěr vibrátorů AX36/AX40/AX48/AX56/AX65 je lepený (viz Údržba/Pojistné momenty ). NEPOUŽÍVEJTE PROUD TLAKOVÉ VODY K ČIŠTĚNÍ ELEKTRICKÝCH SOUČÁSTÍ DÍLENSKÉ NÁSTROJE Žádné speciální nástroje nejsou potřeba. MAZÁNÍ VIBRAČNÍ HLAVICE (zástrčky, kabelu, spínací skříňky) File: _CZE_NO Page 9 / 38 OLEJ : SHELL T46 MNOŽSTVÍ NA VIBRAČNÍ HLAVICI (cm 3 ) AX36 5 AX40 5 AX48 10 AX56 15 AX65 20 POJISTNÉ MOMENTY Koncový uzávěr je v hlavici zajištěn lepidlem. Před nasazením nového uzávěru pečlivě očistěte závity uzávěru a hlavice. Součásti musí být dokonale suché : žádný olej, mazací tuk, atd. Pak na závity koncového uzávěru naneste 4 stužky lepidla, kolmo k závitům, po celé délce závitů. Žádné lepidlo dovnitř hlavice. Zajistěte uzávěr dotažením na hodnotu točivého momentu uvedeného níže. Pak nechejte lepidlo před použitím vibrátoru 6 hodin polymerovat. Vibrační hlavice AX 36 AX 40 AX 48 AX 56 AX 65 Utahovací moment / Lepení Koncový uzávěr 1 : 170 Nm + Loctite 638 Vsuvka 3 : 120 Nm + Loctite 243 Šroub 11 : 5 Nm Přítlačný šroub 15 : Loctite 243 Koncový uzávěr 1 : 170 Nm + Loctite 638 Vsuvka 3 : 120 Nm + Loctite 243 Šroub 11 : 5 Nm Přítlačný šroub 15 : Loctite 243 Šroub 22: Loctite 243 Koncový uzávěr 1 : 350 Nm + Loctite 638 Vsuvka 3 : 200 Nm + Loctite 243 Šroub 11 : 8 Nm Přítlačný šroub 15 : Loctite 243 Šroub 22: Loctite 243 Koncový uzávěr 1 : 520 Nm + Loctite 638 Vsuvka 3 : 250 Nm + Loctite 243 Šroub 11 : 8 Nm Přítlačný šroub 15 : Loctite 243 Šroub 22: Loctite 243 Koncový uzávěr 1 : 750 Nm + Loctite 638 Vsuvka 3 : 250 Nm + Loctite 243

10 Šroub 11 : 20 Nm Přítlačný šroub 15 : Loctite 243 Šroub 22: Loctite 243 Poznámka: Viz stránky, kde jsou uvedeny náhradní díly. ODPOJENÍ VIBRAČNÍ HLAVICE OD HADICE 1. Upněte vibrační hlavici do svěráku na trubky. 2. Uřízněte sponu Band It pracovní hadice. 3. Stáhněte hadici dolů ze vsuvky. 4. Sesuňte pryžovou ochranu hadice z koncovek. 5. Uřízněte termoizolaci a odpojte koncovky AX40 až 65. DEMONTÁŽ VIBRAČNÍ HLAVICE AX36 AŽ Odšroubujte koncový uzávěr (1) ze statoru/hlavice (2) (pravý závit). Stator je přilepený v hlavici. Musí-li se vyměnit stator, vřele doporučujeme objednat od firmy DYNAPAC hlavici s nalepeným statorem společně. 2. Odšroubujte matici (15) a demontujte (14) a (18). 3. Odšroubujte vsuvku (3) (pravý závit). 4. Demontujte rotor (5) s použitím vhodné tyčky a kladívka, aby jej bylo možné jemně vytlačit z ložiskového držáku (6). Excentry, pojistné kroužky a ložiska jsou pak snadno odnímatelná. 5. Demontujte ložiskový držák (6) s použitím stejného postupu, ale ze zadní hlavice. Ložisko (8) je pak snadno odnímatelné. MONTÁŽ Po očištění všech součástí postupujte v opačném pořadí úkonů. Dbejte na to, aby byly systematicky vyměněny poškozené součásti a O-kroužky. Naplňte vibrační hlavici olejem (viz Údržba/Mazání, kde je uvedený typ a množství oleje). DEMONTÁŽ PRACOVNÍ HADICE AX36/40/48/56 1. Uřízněte hadicové spony (1) a (14) na obou koncích spínací skříňky. 2. Sejměte víko spínací skříňky a odpojte všechny vodiče od vypínače. 3. Uřízněte prstenec (24). 4. Vytáhněte hadici ze spínací skříňky. 5. Odstraňte pojistné lanko a vytáhněte vodiče hadice z boku spínací skříňky. 6. Demontujte držák ložiska ze spínací skříňky a odšroubujte ucpávku. 7. Vytáhněte kabel. 8. Odšroubujte vypínač. MONTÁŽ Postupujte v obráceném pořadí úkonů, podle potřeby vyměňte membránu (7). K vefouknutí šňůry do hadice ze strany spínací skříňky použijte stlačený vzduch. Upevněte šňůru ke svazku vodičů a vtáhněte svazek do hadice. DEMONTÁŽ PRACOVNÍ HADICE AX65 1. Uřízněte hadicové spony (1) a (12) na obou koncích spínací skříňky. 2. Sejměte víko spínací skříňky a odpojte všechny vodiče od vypínače. 3. Uřízněte prstenec (4). 4. Vytáhněte hadici ze spínací skříňky. 5. Odstraňte pojistné lanko a vytáhněte vodiče hadice z boku spínací skříňky. 6. Demontujte držák ložiska ze spínací skříňky a odšroubujte ucpávku. 7. Vytáhněte kabel. 8. Odšroubujte držák vypínače a vypínač. File: _CZE_NO Page 10 / 38

11 MONTÁŽ NAVOD K OBSLUZE AX Postupujte v obráceném pořadí úkonů, podle potřeby vyměňte membránu (10). K vefouknutí šňůry do hadice ze strany spínací skříňky použijte stlačený vzduch. Upevněte šňůru ke svazku vodičů a vtáhněte svazek do hadice. SOUPRAVY PRO ÚDRŽBU VIBRAČNÍ HLAVICE Vibrator head C. dilů AX AX AX AX AX PRACOVNÍ HADICE Vibrator head C. dilů AX36/AX AX48/ AX Součásti zařazené do souprav pro údržbu jsou na stránkách náhradních dílů označeny *. File: _CZE_NO Page 11 / 38

12 KATALOG NÁHRADNÍCH DÍLŮ RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. File: _CZE_NO Page 12 / 38

13 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine. - The description and the part number VIBRATING ELEMENTS LIST Vibrating elements 42V-3-200Hz Vibrating element AX36 42V-3-200Hz Vibrating element AX40 42V-3-200Hz Vibrating element AX48 42V-3-200Hz Vibrating element AX56 42V-3-200Hz Vibrating element AX65 42V-3-200Hz Vibrating elements 115V-3-200Hz Vibrating element AX40 115V-3-200Hz Vibrating element AX48 115V-3-200Hz Vibrating element AX56 115V-3-200Hz Vibrating element AX65 115V-3-200Hz Vibrating elements for rigid cane 42V-3-200Hz Vibrating element AX36C 42V-3-200Hz Vibrating element AX40C 42V-3-200Hz Vibrating element AX48C 42V-3-200Hz Vibrating element AX56C 42V-3-200Hz Vibrating elements for devibrated handle 42V-3-200Hz Vibrating element AX40E 42V-3-200Hz Vibrating element AX48E 42V-3-200Hz Vibrating element AX56E 42V-3-200Hz Vibrating elements for devibrated handle 115V-3-200Hz Vibrating element AX40E 115V-3-200Hz Vibrating element AX48E 115V-3-200Hz Vibrating element AX56E 115V-3-200Hz Vibrating elements with rubber end cap 42V-3-200Hz Vibrating element AX36R 42V-3-200Hz Vibrating element AX40R 42V-3-200Hz Vibrating element AX48R 42V-3-200Hz Vibrating element AX56R 42V-3-200Hz Vibrating element AX65R 42V-3-200Hz Vibrating elements for concrete paver poker 42V-3-200Hz Vibrating element AX65P 42V-3-200Hz Vibrating elements for slip form poker 42V-3-200Hz Vibrating element AX48AU 42V-3-200Hz File: _CZE_NO Page 13 / 38

14 VIBRATING ELEMENT AX36 AX36 42V AX36C 42V AX36R 42V Ref. Description P/N Qty Qty Qty 1 Parts marked : End cap Elastomer end cap Stator tube End piece Excenter Rotor Bearing holder Bearing* Bearing* Ring* Screw Washer O Ring* Rubber gasket* Thrustscrew Hose** m 0.075m 0.06m 17 Terminal* Flexible sheathing* 19 Thrusting Sign plate Screw Thermo insulating* * are included in maintenance kits. ** the P/N corresponds to 1m length. For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 14 / 38

15 VIBRATING ELEMENT AX40 VIBRATING ELEMENTS AX40 42V AX40 115V AX40C 42V AX40E 42V AX40E 115V AX40R 42V Ref. Description P/N Qty Qty Qty Qty Qty Qty 1 End cap Elastomer end cap Stator tube 3 End piece Excenter Rotor Bearing holder Bearing* Bearing* Ring* Screw Washer O Ring* Rubber gasket* Thrustscrew Hose** m 0.08m 0.075m 0.08m 0.08m 0.08m 17 Terminal* Flexible sheathing* Thrusting Sign plate Screw Thermo insulating* Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 15 / 38

16 VIBRATING ELEMENT AX48 AX48 42V AX48 115V AX48AU 42V AX48C 42V AX48E 42V AX48E 115V AX48R 42V Ref Description P/N Qty Qty Qty Qty Qty Qty Qty 1 End cap Elastomer end cap Stator tube End piece Excenter Rotor Bearing holder Bearing* Bearing* Ring* Retaining ring* Screw Washer O Ring* Rubber gasket* Thrustscrew Hose** m 0.08m 0.08m 0.08m 0.08m 0.08m 0.08m 17 Terminal* Flexible sheathing* Thrusting Sign plate Screw Thermo insulating* Shaft Washer Shock absorbeur Washer Retaining ring Slotted nut Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 16 / 38

17 VIBRATING ELEMENT AX56 AX56 42V AX56 115V AX56C 42V AX56E 42V AX56E 115V AX56R 42V Ref. Description P/N Qty Qty Qty Qty Qty Qty 1 End cap Elastomer end cap Stator tube 3 End piece 4 Excenter Rotor Bearing holder Bearing* Bearing* Ring* Retaining ring* Screw Washer O Ring* Rubber gasket* Thrustscrew Hose** m 0.1m 0.1m 0.1m 0.1m 0.1m 17 Terminal* Flexible sheathing* Thrusting Sign plate Screw Thermo insulating* Shaft Washer Shock absorbeur Washer Retaining ring Slotted nut Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. File: _CZE_NO Page 17 / 38

18 For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 18 / 38

19 VIBRATING ELEMENT AX65 AX65 42V AX65 115V AX65R 42V Ref. Description P/N Qty Qty Qty 1 End cap Elastomer end cap Stator tube End piece Excenter Rotor Bearing holder Bearing* Bearing* Ring* Retaining ring* Screw Washer O Ring* Rubber gasket* Thrustscrew Hose** m 0.09m 0.09m 17 Terminal* Flexible sheathing* Thrusting Sign plate Screw Thermo insulating* Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 19 / 38

20 File: _CZE_NO Page 20 / 38 NAVOD K OBSLUZE AX

21 VIBRATING ELEMENT AX65P AX65P 42V Parts marked : Ref. Description P/N Qty 1 End cap Stator tube End piece Excenter Rotor Bearing holder Bearing Bearing Ring Retaining ring Screw Washer O Ring Cable gland Hose m 16 Terminal box Screw O ring Terminal Nut Washer Electric cable** m 23 Terminal ** the P/N corresponds to 1m length. For pokers UP TO S/N the tube stator and the rotor have to be replaced together. The previous tube stator cannot be delivered anymore. File: _CZE_NO Page 21 / 38

22 File: _CZE_NO Page 22 / 38 NAVOD K OBSLUZE AX

23 OPERATING HOSE AND SWITCH BOX AX36 AND AX40 (FROM S/N ) AX36 42V AX36R 42V AX V AX V AX40R 1 42V Ref. Description P/N Qty Qty Qty Qty Qty 2 Clamp* Hose ** m 5m 5m 5m 5m 4 Hose ** D m 0.5m 0.55m 0.55m 0.55m 5 Connector Thermo-insulation Hose ** D m 0.08m 0.1m 0.1m 0.1m 8 Terminal Box 10 Socket button head cap screw* O-ring* 4700W Cover Membrane* Gasket* Switch Clamp Clamp Gland Flexible sheeting Wires ** x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 21 Electric cable ** m 10m 10m 10m 10m 22 Plug Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. 1 : For electric pokers AX40 up to use the list of AX48 File: _CZE_NO Page 23 / 38

24 File: _CZE_NO Page 24 / 38 NAVOD K OBSLUZE AX

25 OPERATING HOSE AND SWITCH BOX AX40 (UP TO S/N ), AX48, AX56 AND AX65 AX V AX V AX48R 1 42V AX56 42V AX56 115V AX56R 42V AX65 42V AX65 115V AX65R 42V Ref Description P/N Qty Qty Qty Qty Qty Qty Qty Qty Qty 1 Clamp * Hose ** m 5m 5m 5m 5m 5m 5m 5m 5m 3 Wires x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 3x5.8m 4 Box Cover Switch Membrane * Gasket * Stuffing box Cable ** m 10m 10m 10m 10m 10m 10m 10m 10m 11 Screw * Screw * Terminal Clamp Hose ** m 0.1m 0.1m 0.1m 0.1m 0.1m m 0.1m 0.1m 16 Flexible sheating Thermo-insulation Plug Hose ** m 0.55m 0.55m 0.55m 0.55m 0.55m 0.55m 0.55m 0.55m 22 Clamp Connector Clamp Rivet End protection Plug Stop Sign plate Screw Switch holder Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. 1 : For electric pokers AX40 up to use the list of AX48 File: _CZE_NO Page 25 / 38

26 File: _CZE_NO Page 26 / 38 NAVOD K OBSLUZE AX

27 OPERATING HOSE AND SWITCH BOX AX36C AND AX40C NAVOD K OBSLUZE AX AX36C-500 AX36C-1000 AX40C-500 AX40C-1000 Ref. Description P/N Qty Qty Qty Qty 1 Clamp Thermo-insulation Flexible sheeting Hose ** m 0.95m 0.45m 0.95m 5 Terminal Plug Cover Switch Membrane* Gasket* Clamp* Clamp Gland Box Hose ** m 5m 5m 5m 17 Steel hose Wires ** x1m 3x1m 3x1m 3x1m 20 Socket button head cap screw* End piece Electric cable ** m 10m 10m 10m 23 O-ring Electric cable ** m 4.8m 4.8m 4.8m 25 Terminal Connector Bushing Shock absorber Hose ** m 0.25m 0.25m 0.25m 30 O-ring* 4700W Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. File: _CZE_NO Page 27 / 38

28 File: _CZE_NO Page 28 / 38 NAVOD K OBSLUZE AX

29 Operating hose and switch box AX486C and AX56C OPERATING HOSE C AX48C-500 AX48C-1000 AX56C-500 AX56C-1000 Ref. Description P/N Qty Qty Qty Qty 1 Clamp Clamp Flexible sheeting Hose ** m 1.03m 0.53m 1.03m 5 Terminal Plug Cover Switch Membrane* Gasket* Clamp* Clamp Gland Box Hose ** m 5m 5m 5m 17 Steel hose Wires ** x1m 3x1m 3x1m 3x1m 20 Screw* Screw* Electric cable ** m 10m 10m 10m 23 O-ring Electric cable ** m 4.8m 4.8m 4.8m 25 Terminal Connector Stop Plug Thermo-insulation Sign plate Rivet Hose ** m 0.25m 0.25m 0.25m Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. File: _CZE_NO Page 29 / 38

30 File: _CZE_NO Page 30 / 38 NAVOD K OBSLUZE AX

31 Operating hose and switch box AX40E, AX48E and AX56E AX40E 42V AX40E 115V AX48E 42V AX48E 115V AX56E 42V AX56E 115V Ref. Description P/N Qty Qty Qty Qty Qty Qty 1 Screw Screw Rubber membrane O ring Clamp plate Screw Switch Cover Handle Cable ** m 15m 15m 15m 15m 15m 11 Cable casing Gland Flexible sheathing Screw Plate Shock absorber Clamp Hose ** ,47m 0.47m 0.47m 0.47m 0.47m 0.47m 20 Hose ** m 0.47m 0.47m 0.47m 0.47m 0.47m 21 Hose ** m 0.26m 0.26m 0.26m 0.26m 0.26m 22 Plug Connector Thermo-insulation End protection Cable ** x0.3m 3x0.3m 3x0.3m 3x0.3m 3x0.3m 3x0.3m 27 Tip Rivet Sign plate Parts marked : * are included in maintenance kits. ** the P/N corresponds to 1m length. File: _CZE_NO Page 31 / 38

32 File: _CZE_NO Page 32 / 38 NAVOD K OBSLUZE AX

33 OPERATING HOSE WITHOUT SWITCH BOX AX48AU NAVOD K OBSLUZE AX OPERATING HOSE AU AX48AU 42V Ref. Description P/N Qty 1 Reenforcing tube Clamp Hose** m 4 Flexible sheeting Stuffing box D Clamp Hose holder Electric cable** m 10 Hose** m 12 Rivet Sign plate Connector Thermo-insulation Parts marked : ** the P/N corresponds to 1m length. File: _CZE_NO Page 33 / 38

34 File: _CZE_NO Page 34 / 38 NAVOD K OBSLUZE AX

35 Operating hose without switch box AX65P OPERATING HOSE P AX65P 42V Ref. Description P/N Qty 1 Spring absorber cpl Holder Flexible sheeting Stuffing box Hose holder Hose** m 7 Clamp Clamp Sign plate Rivet Stuffing box Hose** m 14 Clamp Parts marked : ** the P/N corresponds to 1m length. File: _CZE_NO Page 35 / 38

36 File: _CZE_NO Page 36 / 38 NAVOD K OBSLUZE AX

37 SPRING ABSORBER AX65P AX65P 42V Ref. Description P/N Qty 1 Flange Plate Spring Screw Screw Screw Nut Nut Washer File: _CZE_NO Page 37 / 38

38 DYNAPAC Concrete HQ address: P.O Box Tournan-en-Brie, France, Tel: , Fax: Factory address : P.O Box 63, Route de Neville, Saint Valery-en-caux, France, Tel: , Fax: We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
