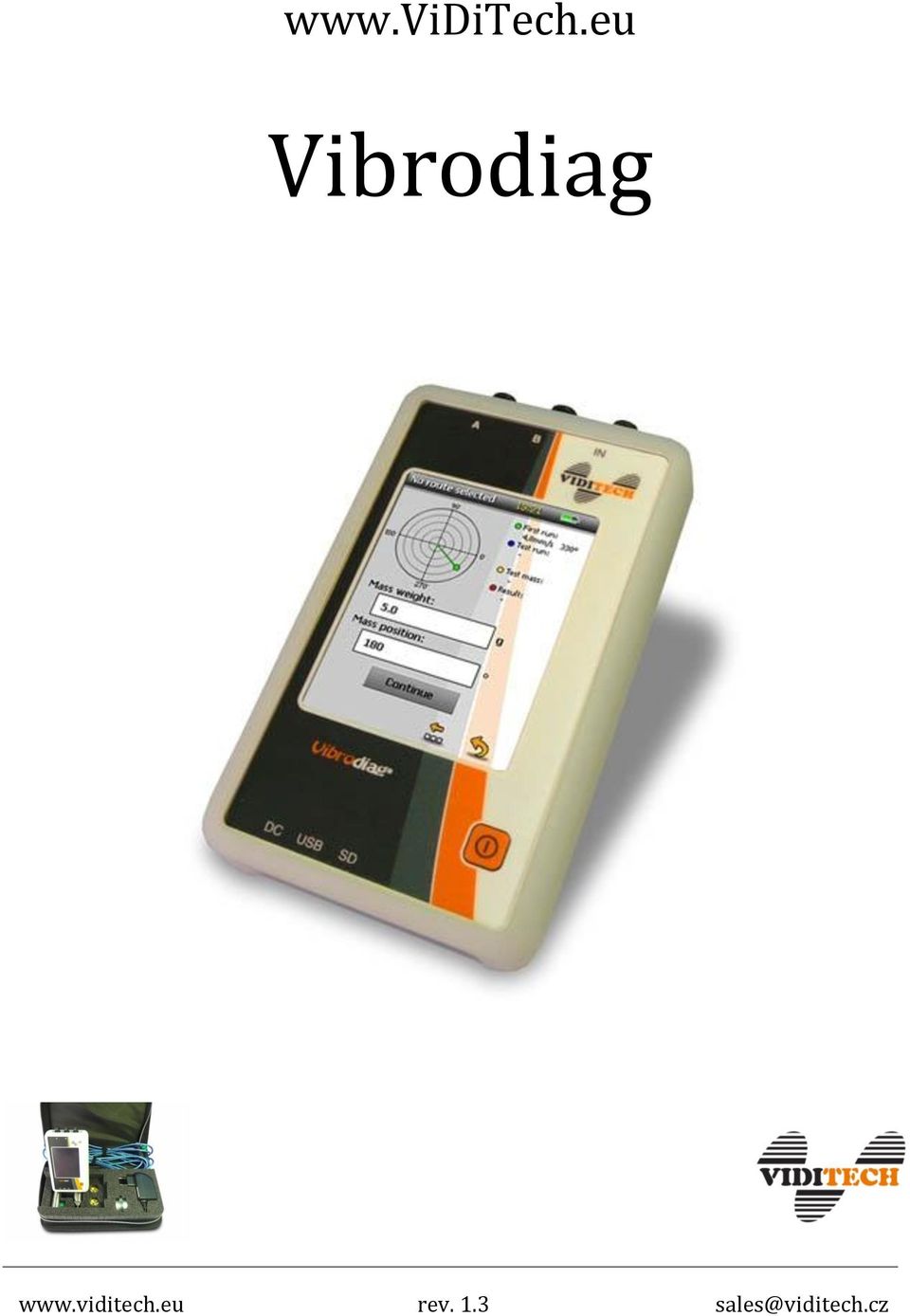

1 Vibrodiag rev. 1.3

2 Obsah 1 ZÁKLADNÍ VLASTNOSTI MĚŘENÍ VIBRACÍ OBECNÉ FUNKCE SPECIFIKACE VYHODNOCOVACÍ JEDNOTKA PŘESNOST PARAMETRY VZORKOVÁNÍ ICP SNÍMAČ ZRYCHLENÍ POPIS PŘÍSTROJE SESTAVENÍ PŘÍSTROJE První spuštění ICP snímače Otáčkové čidlo STRUKTURA MENU HLAVNÍ MENU NASTAVENÍ PŘÍSTROJE NASTAVENÍ SNÍMAČŮ NASTAVENÍ LIMIT DATABÁZE, POCHŮZKY MĚŘICÍ MÍSTA POCHŮZKY MĚŘENÍ MĚŘENÍ POCHŮZKY ANALÝZA Analýza rychlosti Analýza zrychlení Volitelná analýza Uložená data ROZBĚH, DOBĚH VYVAŽOVÁNÍ Vyvažování v jedné rovině Zobrazení uložených vyvažování... Chyba! Záložka není definována. 8 ZÁZNAMNÍK PRAHOVÝ ZÁZNAMNÍK PERIODICKÝ ZÁZNAMNÍK PROHLÍŽENÍ ULOŽENÝCH DAT

3 1 Základní vlastnosti 1.1 Měření vibrací Dvoukanálový přenosný přístroj se vstupem pro ICP snímače Rozsah měřených zrychlení až ±60g Rozsah měřených rychlostí až do 200 m.s -1 (s dodávanými snímači) RMS měření vibrací dle normy ISO 2373 Průvodce vyvažování Prahový záznamník Periodický záznamník ICP senzory zrychlení Možnost připevnění senzorů pomocí magnetu 1.2 Obecné funkce Vestavěný Li-pol akumulátor 1100 mah Integrovaná nabíječka Ukazatel stavu akumulátoru Dotykový displej 3,4" Ukládání dat na SD kartu 2

4 2 Specifikace 2.1 Vyhodnocovací jednotka Typ přístroje přenosný, dvoukanalový Napájecí napětí 15V DC Typ akumulátoru Li-pol, 1100mAh, 3 hodiny provozu Spotřeba 3.5W normalní provoz 20 W nabíjení Provozní teplota 0 až +65 C Krytí IP52 Materiál šasi plast Rozměry cca 80 x 135 x 29 (Š x V x H) Hmotnost 300g Konektory snímačů M8 kruhové konektory Typ snímačů ICP, 50 mv/g 4000 mv/g Vstupní impedance 27 kω ±10 % (při 80 Hz) Typ displeje Dotykový barevný TFT Úhlopříčka displeje 3.4" Typ paměťové karty SD Připojení k PC USB Přesnost Celkové vibrace Frekvenční charakteristika Otáčky FFT analýza celkových vibrací Typ okénka u FFT Celkový šum FFT při 80 Hz: ±2 % ±1 digit v rámci rozsahu Hz: ±10 % ±1 digit na mezních kmitočtech: +10 % 20 % ± 1 digit strmost 40 db/dek horní propusti strmost 40 db/dek dolní propusti RPM, ±1 % ± 5 digit indikace frekvence v rozsahu Hz: ±1.8 H z (±0.5 Hz) indikace amplitudy: +5 % 20 % Obdélníkové / Hammingovo +5 % +5 digit 2.3 Parametry vzorkování Vzorkovací frekvence analýzy v rychlosti: 2.5 khz Počet čar 4096 => frekv. krok: 2500 Hz/(2*4096) = 0.3 Hz Vzorkovací frekvence analýzy ve zrychlení: 15 khz Počet čar 4096 => frekv. krok: Hz/(2*4096) = 1.8 Hz 3

5 2.4 ICP snímač zrychlení Typ snímače piezoelektrický Frekvenční rozsah snímače 3dB 2 Hz 10 khz Citlivost snímače 100 mv/g ±20 % Rozsah měřených zrychlení ±60 g Krytí IP67 Materiál šasi nerez Rozměry 25x66 (průměr, výška) Hmotnost g Konektor M12 Upevnění vnější závit M8 Hmotnost magnetu 48 g Upevnění magnetu vnitřní závit M4 Hmotnost redukce 32 g Vnější závit redukce M4 Vnitřní závit redukce M8 Klíč 22 mm 4

6 3 Popis přístroje Obr. 1 Jednotlivé komponenty s popisem. 1 Vyhodnocovací jednotka 2 Zapínací tlačítko 3 Displej po zapnutí přístroje 4 Zdířka pro ICP čidlo - kanál A 5 Zdířka pro ICP čidlo - kanál B 6 Zdířka pro čidlo otáček 7 Zdířka pro napájecí konektor 8 Zdířka pro USB konektor 9 Slot SD karty 10 Napájecí adaptér 15V, 1,6A 11 Kabel k ICP čidlu (2ks) 12 Konektor M12 13 Konektor M8 14 Redukce pro montáž magnetu 15 ICP čidlo zrychlení (2ks) 16 Konektor ICP čidla 17 Magnet (2ks) Reset otvor o 1,5 mm umístěný na zadní straně přístroje 5

7 3.1 Sestavení přístroje První spuštění Přístroj je zapnut stisknutím tlačítka 2 (obr. 1) po dobu nejméně 3 sekund, než se na displeji zobrazí hlášení Please wait. Přístroj je napájen zabudovaným akumulátorem. Pokud je akumulátor vybitý, nebo je počítáno s delší dobou měření, je nutné přístroj připojit na napájecí adaptér (zdířka 7). Přístroj disponuje také možností výměny baterie. Po zapnutí přístroje napájeného pouze z adaptéru, nelze přístroj vypnout. Vypnout lze, až po odpojení externího napájení. Po zapnutí přístroje dochází skrytě na pozadí k automatickému ustalování filtrů. Tato operace trvá přibližně 22 s. Pokud je v této době od zapnutí přístroje spuštěna nějaká měřící operace, přístroj vyčká, než dojde k ustálení filtrů. Během opětovných spouštění měření přístroj ustaluje filtry již pouze 2 s ICP snímače ICP snímače jsou s jednotkou propojeny stíněným kabelem s barevným rozlišením konektoru pro každý kanál. Správné a jediné možné propojení kabelu s čidlem a zdířkou konektoru jednotky je označeno bílou čárkou, tyto čárky se musí vzájemně překrývat, viz obr. 2. Kabel s čidlem určeným pro měření kanálu A se připojí konektorem 13 do zdířky 4 a analogicky pro kanál B do zdířky 5. Obdobně se připojuje i čidlo otáček (zdířka 6). Obr. 2 Správná orientace připojení konektorů. Obr. 3 ICP čidlo s redukcí a magnetem. Snímače jsou na měřený objekt upevňovány skrze šroubové spojení (M8), nebo lze využít magnetického spojení k povrchu sledovaného objektu (povrch musí být z feromagnetického materiálu). Pro magnetické spojení jsou v přístrojové sestavě obsaženy magnet a redukce, viz obr Otáčkové čidlo Přístroj podporuje otáčková čidla s polaritou NPN (například typ): LRK Tento snímač je vhodné umístit nejméně 150 mm od reflexní značky na hřídeli. Maximální vzdálenost uváděná výrobcem je až mm. 6

8 4 Struktura Menu Hlavní menu 1 Hz 1 khz rychlost Měření Měření pochůzek 500Hz 5kHz zrychlení Řádová Časový průběh Volitelná Rozběh Analýza Uložená data Doběh Rozběh, doběh Uložená data Vyvažování V jedné rovině Záznamník Prahový Ve dvou rovinách VibroGuide Periodický V N rovinách Databáze, pochůzky Měřicí místa doběh Pochůzky Uložená data Přístroj Brusné kotouče Uložená data VibroGuide Nápověda Snímač Vibro kalkulátor Limity Nastavení Informace Obr. 4 Schematicky znázorněné Menu přístroje. 7

9 5 Hlavní menu Hlavní menu přístroje obsahuje čtyři hlavní položky: Měření; Databáze, pochůzky; VibroGuide a Nastavení. Položku Nastavení je nutné před dalším používáním přístroje nastavit/zkontrolovat. Do položky Databáze, pochůzky je nutné před měřením postupně detailně nadefinovat měřicí místa a pro tato místa vytvořit/zvolit pochůzku. Následně je možné ukládat jednotlivá měření, která směřují ke zvoleným místům/pochůzkám. Položka Měření obsahuje všechny možnosti měření povolené zakoupenými licencemi (viz Nastavení i). VibroGuide bude v produkční verzi obsahovat Nápovědu k přístroji a Vibro-kalkulátor. Obr. 5 Hlavní menu přístroje. V záhlaví přístroje je uveden popis vybrané pochůzky a měřicího místa, střídáno v 10 s intervalu, v případě nevybrané pochůzky je uvedeno Pochůzka nevybrána. V záhlaví přístroje je rovněž uveden aktuální čas a stav baterie. 8

10 5.1 Nastavení přístroje Hlavní menu Nastavení Přístroj Nastavení jazyka Na přístroji je možné vybrat z jazyků: čeština a angličtina. V dalším update bude přístroj doplněný ještě o němčinu. Výběr jazyku se provádí klepnutím na symbol vlajky. Nastavení data a času Změna data a času se provádí klepnutím na políčko s datem resp. časem. Na číselné klávesnici se poté zadají aktuální hodnoty (datum a čas). V případě, že dojde k úplnému vybití baterie (dlouhodobé nepoužívání přístroje), hrozí ztráta nastaveného data a času. Po opětovném přivedení napájení (formou nabité baterie, nebo připojením nabíječky) dojde k náhodnému zvolení data a času a proto je nutné hodnoty aktualizovat. Nastavení podsvícení Podsvícení displeje lze měnit v rozsahu % pomocí symbolů šipek nahoru a dolů. Po delší době neaktivity (při provozu na akumulátor) se podsvícení displeje automaticky přepne do úsporného režimu. Nastavení jednotek Přístroj může zobrazovat hodnoty rychlosti a zrychlení v metrické, nebo imperiální soustavě. Volba je možná klepnutím na čtvereček před žádanou soustavou jednotek. Všechny provedené změny je nakonec nutné potvrdit symbolem přístroj přepne do hlavního menu.. Po potvrzení se Obr. 6 Nastavení přístroje. 9

11 5.2 Nastavení snímačů Hlavní menu Nastavení přístroje Snímač Po sestavení přístroje k měření je vhodné zadat (nebo zkontrolovat) odpovídající citlivosti ICP snímačů pro oba kanály (A i B). Citlivost každého snímače je vyznačena na jeho horní části a zadává se do příslušných kolonek, viz obr. 5. Pro každý kanál je také možné zvolit filtr typu horní propust a to v hodnotách 1 Hz, 3 Hz, nebo 10 Hz. Nastavení přístroje rovněž umožňuje zapnout, nebo vypnout napájení čidel. To se děje volbou zatržením/odtržením čtverečku, samostatně pro kanál A i kanál B. Pokud je čtvereček prázdný, napájení je vypnuto a naopak. V případě požadovaných změn položek nastavení jsou tyto změny potvrzeny symbolem. Obr. 7 Nastavení citlivosti ICP čidla a filtru horní propust. 5.3 Nastavení limit Hlavní menu Nastavení Limity Limitami se nastavují upozornění na detekci zvýšených hodnot rychlosti vibrací na diagnostikovaném objektu. Tyto zvýšené vibrace poukazují na aktuální stav stroje. Limity se zobrazují v bargrafech (kapitola 7.1) a jsou barevně odlišeny. Rozsah určuje maximální hodnotu bargrafu, položka L1 určuje hodnotu, od které bude bargraf zabarven žlutou barvou, položka L2 určuje hodnotu, od které bude bargraf zabarven do červena. Změny hodnot limit pro signalizaci zvýšených hladin rychlosti vibrací je možné provádět manuálně šipkami (nahoru, dolů). Nebo lze využít tabulkových hodnot pro daný typ zařízení (řazeno dle výkonu stroje). Automatické naladění je dostupné pod ikonou, následně po volbě výkonu stroje a potvrzení nastavení dojde k automatickému naladění signalizačních limit. Automatické limity jsou nastavovány současně pro kanál A i kanál B. Při volbě manuálního nastavení limit lze mezi kanály přepínat v menu Limity šipkou doprava. 10

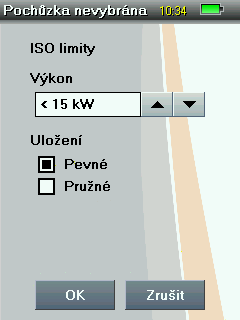

12 Obr. 8 Nastavení limit pro kanál A i B. 6 Databáze, pochůzky Hlavní menu Databáze, pochůzky 6.1 Měřicí místa Přístroj vyžaduje postupně nadefinovat: Továrnu Budovu Stroj Místo. Přidání nové položky je voleno klepnutím na ikonu, smazání položky je volbou ikony křížku, šipkami lze procházet v řetězci struktury definice místa. Šipkou umístěnou v pravém dolním rohu je možné kdykoli opustit zadávání a navrátit se pod položku Databáze, pochůzky. Při zadávání stroje jsou voleny jednotlivé popisy a parametry: Název stroje, Typ, Výkon, a další. Po úspěšném nadefinování stroje se pod ikonou zobrazí náhled na zvolené parametry (obr. 9). Následuje definice místa na Stroji přidáním ikonou a nastavením parametrů místa ikonou s přepínáním obrazovek šipkami vlevo/vpravo, viz obr. 10. Zde je možné nastavit parametry kanálu A i B a předvolené možnosti měření sekce Měření Měření pochůzek. Všechny provedené změny je nakonec nutné potvrdit symbolem. Zobrazení naměřených dat je možné pod ikonou s následnou volbou typu dat. 6.2 Pochůzky Po nastavení měřicích míst je nutné se přesunout do položky Pochůzky, zde je možné vytvořit novou pochůzku a šipkou do ní vstoupit (aktivovat). Pro přidání míst do pochůzky je postup následující: opustit aktivovanou pochůzku kulatou šipkou, otevřít Měřicí místa, v pravém horním rohu obrazovky se objeví symbol (Obr. 11b). Postupným výběrem místa a klepnutím na symbol dojde k přidání místa do aktivované pochůzky (Místo přidáno!). V aktivované pochůzce jsou místa zobrazena na Obr. 11c a lze je vůči sobě volně přesouvat. 11

13 Obr. 9 a) definování továrny b) definování stroje c) informace o stroji Obr. 10 a) definování místa b) nastavení pro místo c) nastavení pro místo Obr. 11 a) definování pochůzky b) přidání místa do pochůzky c) zobrazení míst v pochůzce 12

14 7 Měření Po spuštění měření dochází k ustalování filtrů (cca 5 s), pokud je měřící požadavek spuštěn ihned po zapnutí přístroje, tak se může doba prodloužit až na 22 s (po tuto dobu dochází k ustalování filtrů). K ustalování filtrů dochází i vždy v případě volby jiné pochůzky/místa se svým vlastním nastavením (rozsah, limity, horní propust). 7.1 Měření pochůzky Hlavní menu Měření pochůzky Tento typ záznamu poskytuje souhrnné měření obsahující aktuální hodnoty rychlosti vibrací, rychlosti otáčení, frekvenční analýzy rychlosti a zrychlení a to v obou měřících kanálech. V tomto režimu jsou na displeji zobrazeny dva bargrafy zobrazující RMS rychlosti pro jednotlivé kanály (dle ISO 2373) a pod nimi je umístěno sledování aktuálních otáček. Ve spodní části okna je zobrazeno frekvenční spektrum rychlosti vybraného kanálu. Změnu vybraného kanálu je možné provést klepnutím na čtvereček u příslušného kanálu. Bargrafy mění barvu podle úrovně signálu vzhledem k nastaveným limitám (L1, L2). Pokud RMS rychlosti překročí práh L1, bargraf změní barvu na žlutou, pokud překročí práh L2, zabarví se do červena. volba spektra pro zobrazení bargrafy (zabarvení dle limit) rychlost otáčení frekvenční spektrum (náhled) zobrazit data uložit data další měřicí místo jiná pochůzka zpět Obr. 12 Měření aktuální rychlosti s frekvenční analýzou měření pochůzek. Po nadefinování míst pro měření v sekci Databáze, pochůzky a vybrání Pochůzky s těmito místy, se možnosti měření rozšíří o volbu uložení (ikona diskety) předvolených parametrů (rychlost vibrací, otáčky, analýzy rychlosti a zrychlení). Prohlížení uložených dat je pod ikonou grafu. Procházet mezi zvolenými měřicími místy pochůzky lze provádět šipkou vpravo, nebo vlevo (při přepínání dochází k ustalování filtrů! cca 20 s). Uložená data pro dané umístění (v pochůzce) lze zobrazit pouze v této pochůzce. Jak již bylo poznamenáno dříve, aktuální měřené místo a pochůzka jsou zobrazeny v záhlaví obrazovky přístroje. 13

15 7.2 Analýza Analýza rychlosti Hlavní menu Měření Analýza 1Hz 1kHz rychlost Pro každou analýzu rychlosti je možné využít pouze jeden kanál, viz obr. 13b. Po zvolení kanálu se analyzuje vstupní signál, viz obr. 13c. Po doběhnutí procesu se zobrazí frekvenční spektrum rychlosti (obr. 14a). Pod grafem jsou zobrazeny možnosti zoomování grafu jak v ose X, tak i Y. V levé dolní části je zobrazeno tlačítko pro rozšířené možnosti zobrazení. Po volbě rozšíření se zobrazí druhá možnost otočení grafu na šířku displeje a volba tabulka. Pro odečítání přesných hodnot frekvencí a k nim příslušných hodnot amplitudy se využívá kurzor. Kurzorem je možné procházet graf (hodnota frekvence a amplitudy je zobrazena nad grafem), pohyb je realizován pomocí posuvníku umístěného pod grafem. Zoom v ose X je řešen dynamicky vzhledem k poloze kurzoru. Výhodným doplněním záznamu je využití tabulkového zobrazení, které obsahuje výpis dvaceti největších spektrálních složek řazených od maximální nasnímané hodnoty (řadit lze sestupně/vzestupně dle frekvence i amplitudy, viz obr. 14b). Po označení příslušné hodnoty v řádku tabulky se prostředí přepne zpět do grafu a označí se zvolený bod kurzorem. Hodnoty v tabulce a v grafu nejsou počítány stejnou metodou. Hodnoty v tabulce jsou průměrem součtu efektivních hodnot tří sousedních spektrálních čar. Hodnoty v tabulce jsou svým charakterem nadřazenější hodnotám z grafického zobrazení. Třetí, rozšířená možnost zobrazení, poskytuje uložení záznamu pochůzky/místa a přepnutí místa ve zvolené pochůzce Analýza zrychlení Hlavní menu Měření Analýza 500Hz 5kHz zrychlení Analýza ve zrychlení je analogická k analýze v rychlosti Volitelná analýza Hlavní menu Měření Analýza Volitelná do zvolené Volitelná analýza umožňuje detailnější nastavení sledovaného frekvenčního rozsahu. Pro analýzu Rychlost je mez frekvenční složky omezena parametry nastavení místa, maximální frekvence je 1000 Hz. Pro analýzu Zrychlení je maximální rozsah ( ) Hz Uložená data Hlavní menu Měření Analýza Uložená data Výběr analýzy je zobrazen na obr. 15a. V grafickém zobrazení je možné přidávat další analýzy nasnímané při totožných podmínkách (kanál, typ analýzy, rozsah), viz obr. 15c. 14

16 Obr. 13 a) výběr analýzy b) výběr kanálu c) probíhá analýza Obr. 14 a) zobrazení analýzy b) tabulka hodnot c) volitelná analýza Obr. 15 a) uložené analýzy b) uložená analýza c) přidání další analýzy do grafu 15

17 7.3 Rozběh, doběh Hlavní menu Měření Rozběh, doběh Rozběh/Doběh/Data Pro záznam rychlosti vibrací při rozběhu a doběhu stroje musí být připojeno čidlo otáček. Před samotným sběrem dat je nutné si zvolit, zda bude krok pro záznam parametru vibrací volen s ohledem na časovou periodu, nebo na otáčkách stroje (obr. 16b). Po volbě časové periody, nebo kroku dle otáček (zatržení čtverečku s volbou) je možné přistoupit k nastavení požadované hodnoty (klepnutím na dané políčko s hodnotou a v zobrazené kalkulačce navolit požadovanou hodnotu). Start zkoušky je proveden ikonou, v tento okamžik přístroj zaznamená aktuální údaje (otáčky, amplitudu). Další záznam je proveden až po detekci změny otáček a přístroj zaznamenává v nastavené periodě. Aktuální otáčky jsou spolu s aktuálními hodnotami rychlostí vibrací zobrazeny v dolní polovině displeje. Po ustavení otáček do finálního stavu (rozběh do maxima/doběh na minimum) je nutné zaznamenávání ukončit ikonou, při stisku konec je uložen poslední údaj. Správně zaznamenané údaje pro Delta RPM jsou závislé na gradientu změny otáček při rozběhu/doběhu stroje. Přístroj je schopen zaznamenat dva následující údaje maximálně v intervalu 0,2 s. Pokud tedy dojde k většímu gradientu za 0,2 s, než je nastavený krok Delta RPM, nebude hodnota kroku v naměřeném záznamu odpovídat zvolenému kroku, ale bude rovna nejmenší možné hodnotě RPM. Obr. 16 a) rozběh, doběh b) volba periody c) zobrazení doběhu Nasnímané záznamy je možné prohlížet v položce Uložená data (obr. 16a). Po této volbě jsou k nasnímaným položkám přiřazeny dva sloupce (řazeno dle času snímání od nejnovějšího). První sloupec je pro data nasnímaná při rozběhu a druhý sloupec pro data nasnímaná z doběhu stroje. Klepnutím na požadované políčko je docíleno zobrazení grafu. Ovládání grafu je analogické jako v předchozích případech, viz obr. 16c. Do grafu lze též přidávat další záznamy a mezi s sebou je vzájemně porovnávat. 16

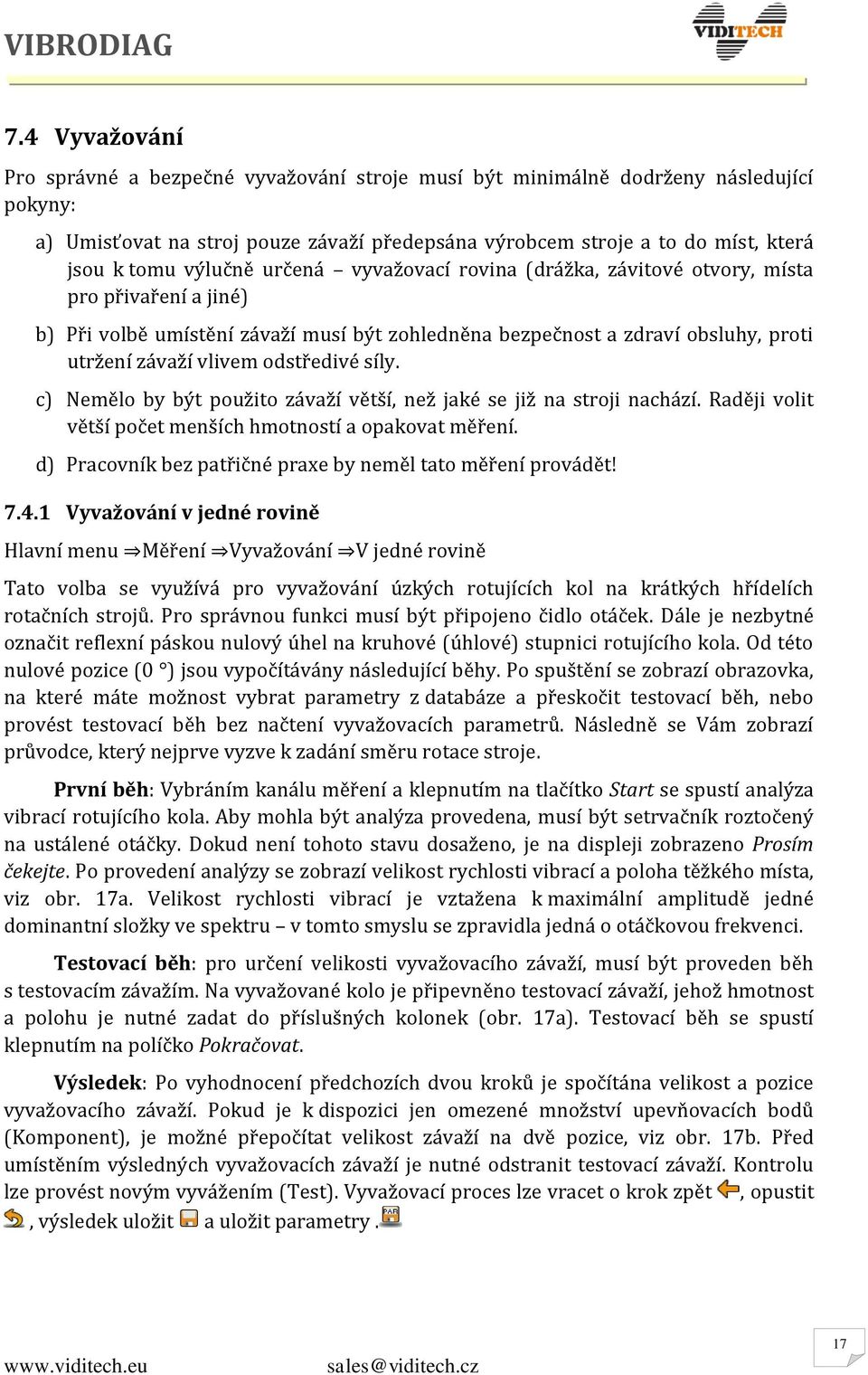

18 7.4 Vyvažování Pro správné a bezpečné vyvažování stroje musí být minimálně dodrženy následující pokyny: a) Umisťovat na stroj pouze závaží předepsána výrobcem stroje a to do míst, která jsou k tomu výlučně určená vyvažovací rovina (drážka, závitové otvory, místa pro přivaření a jiné) b) Při volbě umístění závaží musí být zohledněna bezpečnost a zdraví obsluhy, proti utržení závaží vlivem odstředivé síly. c) Nemělo by být použito závaží větší, než jaké se již na stroji nachází. Raději volit větší počet menších hmotností a opakovat měření. d) Pracovník bez patřičné praxe by neměl tato měření provádět! Vyvažování v jedné rovině Hlavní menu Měření Vyvažování V jedné rovině Tato volba se využívá pro vyvažování úzkých rotujících kol na krátkých hřídelích rotačních strojů. Pro správnou funkci musí být připojeno čidlo otáček. Dále je nezbytné označit reflexní páskou nulový úhel na kruhové (úhlové) stupnici rotujícího kola. Od této nulové pozice (0 ) jsou vypočítávány následující běhy. Po spuštění se zobrazí obrazovka, na které máte možnost vybrat parametry z databáze a přeskočit testovací běh, nebo provést testovací běh bez načtení vyvažovacích parametrů. Následně se Vám zobrazí průvodce, který nejprve vyzve k zadání směru rotace stroje. První běh: Vybráním kanálu měření a klepnutím na tlačítko Start se spustí analýza vibrací rotujícího kola. Aby mohla být analýza provedena, musí být setrvačník roztočený na ustálené otáčky. Dokud není tohoto stavu dosaženo, je na displeji zobrazeno Prosím čekejte. Po provedení analýzy se zobrazí velikost rychlosti vibrací a poloha těžkého místa, viz obr. 17a. Velikost rychlosti vibrací je vztažena k maximální amplitudě jedné dominantní složky ve spektru v tomto smyslu se zpravidla jedná o otáčkovou frekvenci. Testovací běh: pro určení velikosti vyvažovacího závaží, musí být proveden běh s testovacím závažím. Na vyvažované kolo je připevněno testovací závaží, jehož hmotnost a polohu je nutné zadat do příslušných kolonek (obr. 17a). Testovací běh se spustí klepnutím na políčko Pokračovat. Výsledek: Po vyhodnocení předchozích dvou kroků je spočítána velikost a pozice vyvažovacího závaží. Pokud je k dispozici jen omezené množství upevňovacích bodů (Komponent), je možné přepočítat velikost závaží na dvě pozice, viz obr. 17b. Před umístěním výsledných vyvažovacích závaží je nutné odstranit testovací závaží. Kontrolu lze provést novým vyvážením (Test). Vyvažovací proces lze vracet o krok zpět, opustit, výsledek uložit a uložit parametry. 17

19 Obr. 17 a) První běh. b) Komponenty. c) Uložení vyvážení Vyvažování ve dvou rovinách Hlavní menu Měření Vyvažování Ve dvou rovinách Zobrazení uložených vyvažování Hlavní menu Měření Vyvažování Uložená data Po uložení vyvažovacích údajů, je možné tyto výsledky zobrazit v záložce Uložená data, viz obr. 18a. Data jsou zobrazena ve dvou obrazovkách, mezi kterými lze přepínat. V první obrazovce jsou obsaženy informativní údaje, ve druhé jsou změřené výsledky (obr. 18c). 18

20 Obr. 18 a) Uložená data. b) Informativní údaje. c) Změřené výsledky. 8 Záznamník 8.1 Prahový záznamník Hlavní menu Měření Záznamník Prahový Záznamník je spouštěn po překročení nastaveného prahu RMS rychlosti. Práh je možné nastavit buď absolutně v jednotkách mm/s, nebo relativně zadáním procenta z rozsahu. Číselná hodnota prahu se zadá klepnutím na kolonku označenou Práh. Zaznamenávat lze Analýza rychlosti, Analýza zrychlení a Vibrace. Po nastavení všech výše popsaných položek se ikonou spustí samotný záznam, viz obr. 19c. Dokud nedojde k překročení zadaného prahu, vyhodnocovací jednotka pouze zobrazuje aktuální RMS rychlosti. Ihned po překročení prahu se začne provádět analýza zaznamenaného signálu. Výpočet končí v momentě, kdy se u všech snímaných parametrů zobrazí okno OK. Záznam je možné přerušit podržením ikony. Mezi místy pochůzky lze přepínat ikonou. Po každé změně místa dochází k ustalování filtrů (cca 20 s). Po naměření jsou záznamy dostupné v záložce Uložená data. 19

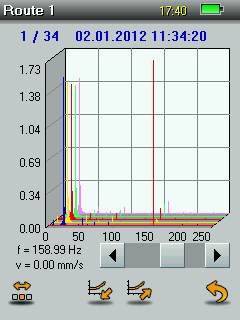

21 Obr. 19 a) Menu záznamníku. b) Prahový záznamník. c) Spuštěný záznam. 8.2 Periodický záznamník Hlavní menu Měření Záznamník Periodický záznamník V periodickém záznamníku lze vybírat, které analýzy mají být prováděny a v jaké periodě. Nejmenší krok pro analýzu je 00:02:30 a pro Vibrace 00:00:02 (obr. 20a). Po spuštění analýzy se na displeji zobrazuje čas do ukončení jedné periody a uložení prvního a následně dalšího záznamu. Pokud je před analýzou rychlosti, nebo analýzou zrychlení symbol, je momentálně prováděna analýza (obr. 20b). Záznam je ukončen podržením ikony stop. Pokud je momentálně prováděna analýza, pak může dojít ke zpoždění se zastavením záznamníku. Obr. 20 a) Nastavení záznamníku. b) Spuštění záznamníku. 8.3 Prohlížení uložených dat Hlavní menu Měření Záznamník Uložená data 20

22 Uložené soubory jsou zobrazeny v záložce Data. V prvním sloupci zleva je uvedeno datum a čas měření. V dalších sloupcích je k dispozici RMS vibrace, analýza rychlosti a analýza zrychlení v závislosti na čase. Klepnutím na příslušnou kolonku spojnice řádku a sloupce (položka OK) se zobrazí požadovaný záznam v grafickém zobrazení. V tabulce Data záznamníku jsou obsaženy pouze data uložená pro zvolenou Pochůzku/místo a současně se zde vyskytují měření z prahového i periodického záznamníku. V případě prahového záznamníku je pro volbu RMS vibrace vynesena tabulka obsahující údaje o rychlostech vibrací a aktuálních otáčkách pokud jsou snímány (obr. 21b). Pro analýzu rychlosti a zrychlení se zobrazí graf frekvenčního spektra. Volbou ikony z rozšířených možností je možné do grafu přidávat další analýzy (obr. 22a). Ve výběru pro komparativní porovnání v jednom grafickém zobrazení jsou předvoleny pouze data uložená ze stejného měřicího místa a se stejným nastavením parametrů a kanálu snímání. Maximální počet analýz, které je možné načíst pro prahový záznamník je 10, z toho se jich v grafu zobrazí jen 5. Informace k aktuálně vybrané analýze se zobrazují v záhlaví grafu. Každou analýzu lze procházet posuvníkem. Druhou volbou rozšířených možností se dají postupně procházet načtené analýzy, aktuálně vybraná analýza je vždy zobrazena v grafu jako první a předešlé analýzy se skrývají. Třetí volba rozšířených možností poskytuje překlopení grafu do podélného zobrazení a zobrazení tabulkových hodnot pro aktuálně vybrané spektrum. V případě periodického záznamníku je pro volbu RMS vibrace vynesena grafická závislost velikosti rychlosti vibrací na pozici. Pozice v tomto případě reprezentuje aktuální bod z celkového počtu uložených bodů (pozice 20 osy X při kroku 2 s odpovídá reálně 40 s). Počet analýz periodického záznamníku je omezen možnostmi kapacity SD karty, přičemž jedna analýza zabírá 16 kb. Analýzy je možné procházet, aktuální je vždy zobrazena jako první, její popis je uveden v záhlaví grafu. Mazat soubory lze klepnutím na položku v prvním sloupci (datum a čas) a klepnutím na symbol. 21

23 Obr. 21 a) Uložená data záznam. b) Vibrace prahového záznam. c) Analýzy prahového záznam. Obr. 22 a) Přidání další analýzy. b) Vibrace periodického záznam. c) Analýzy period. záznamníku. 22
