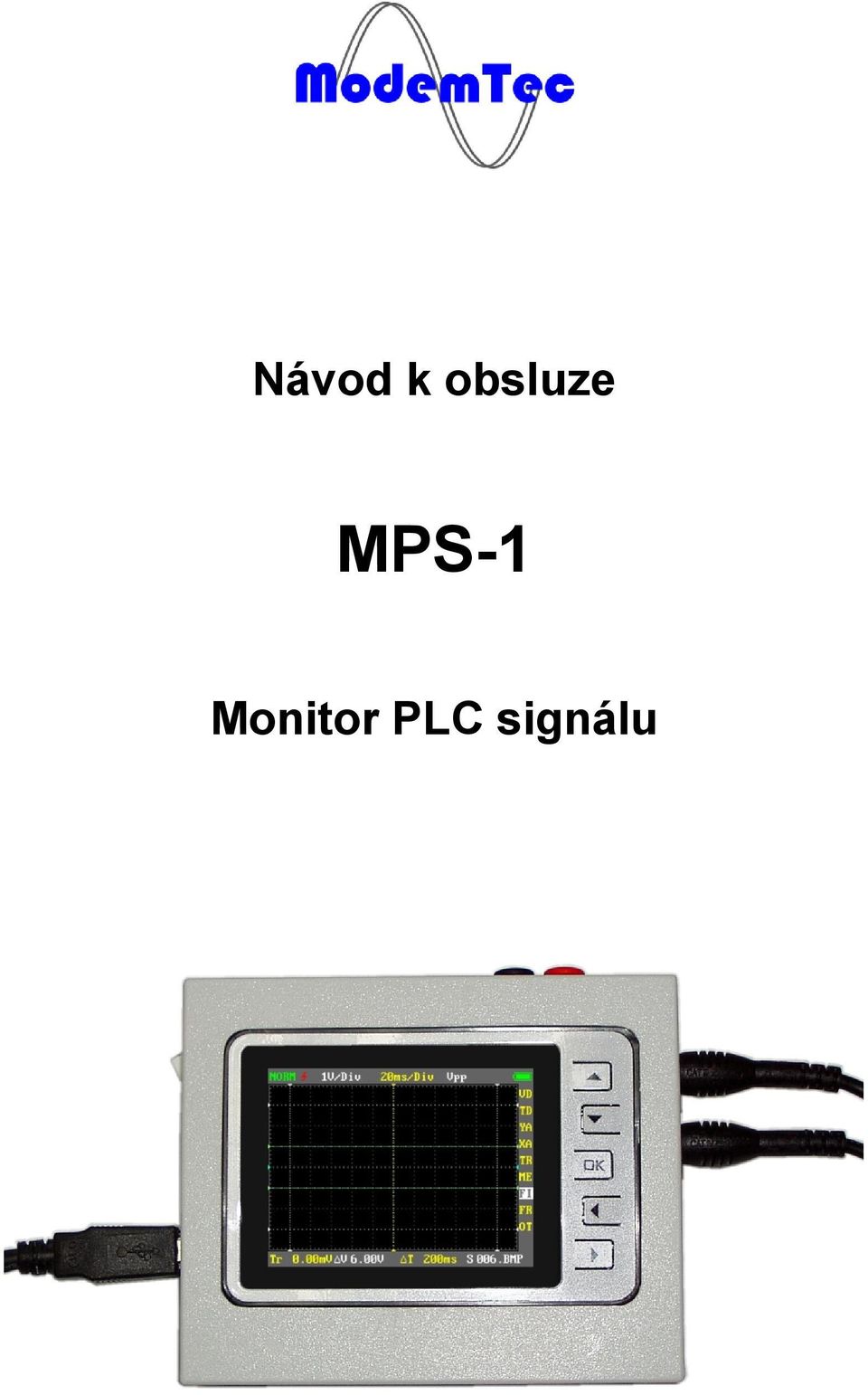

1 Návod k obsluze MPS-1 Monitor PLC signálu

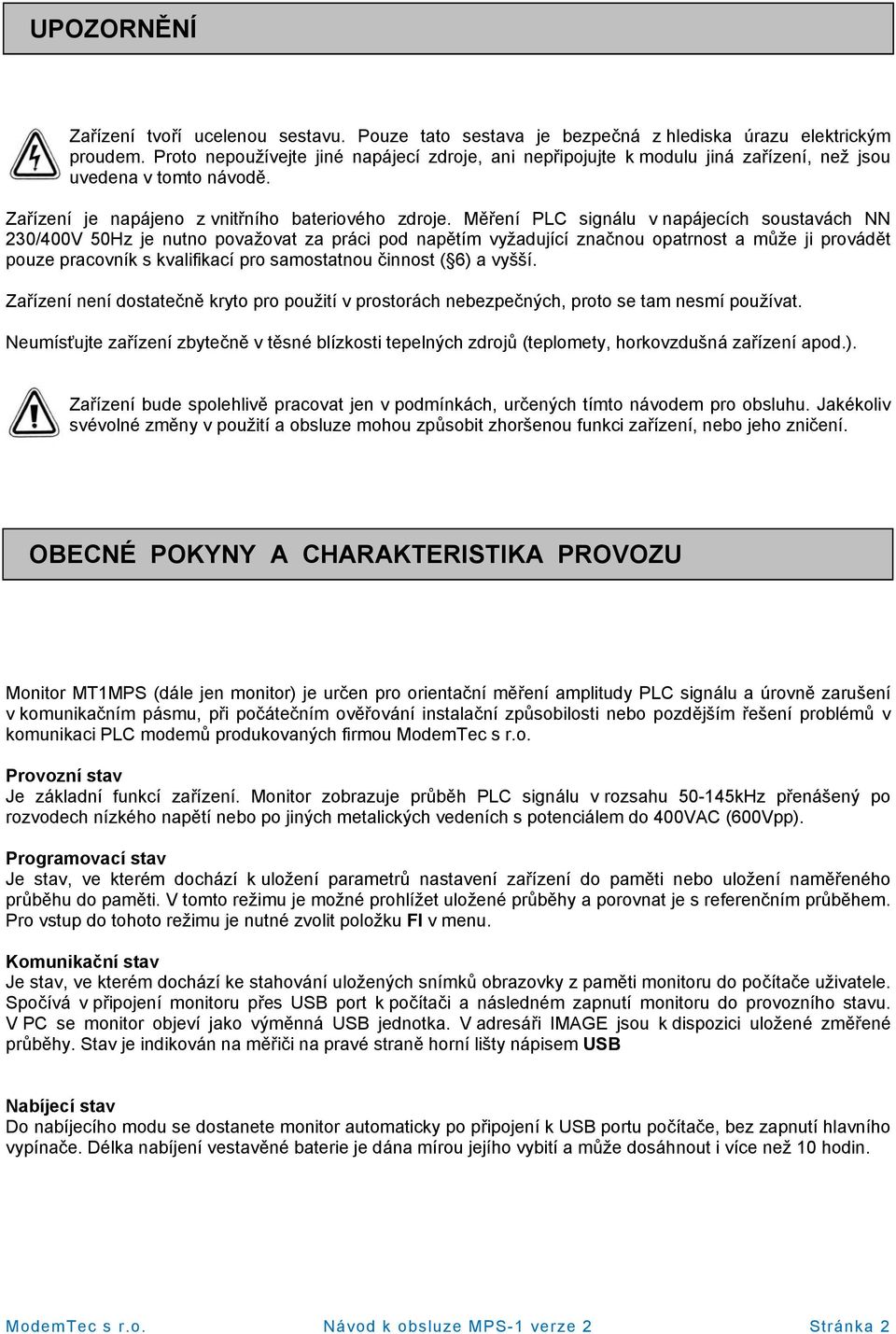

2 UPOZORNĚNÍ Zařízení tvoří ucelenou sestavu. Pouze tato sestava je bezpečná z hlediska úrazu elektrickým proudem. Proto nepoužívejte jiné napájecí zdroje, ani nepřipojujte k modulu jiná zařízení, než jsou uvedena v tomto návodě. Zařízení je napájeno z vnitřního bateriového zdroje. Měření PLC signálu v napájecích soustavách NN 230/400V 50Hz je nutno považovat za práci pod napětím vyžadující značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou činnost ( 6) a vyšší. Zařízení není dostatečně kryto pro použití v prostorách nebezpečných, proto se tam nesmí používat. Neumísťujte zařízení zbytečně v těsné blízkosti tepelných zdrojů (teplomety, horkovzdušná zařízení apod.). Zařízení bude spolehlivě pracovat jen v podmínkách, určených tímto návodem pro obsluhu. Jakékoliv svévolné změny v použití a obsluze mohou způsobit zhoršenou funkci zařízení, nebo jeho zničení. OBECNÉ POKYNY A CHARAKTERISTIKA PROVOZU Monitor MT1MPS (dále jen monitor) je určen pro orientační měření amplitudy PLC signálu a úrovně zarušení v komunikačním pásmu, při počátečním ověřování instalační způsobilosti nebo pozdějším řešení problémů v komunikaci PLC modemů produkovaných firmou ModemTec s r.o. Provozní stav Je základní funkcí zařízení. Monitor zobrazuje průběh PLC signálu v rozsahu kHz přenášený po rozvodech nízkého napětí nebo po jiných metalických vedeních s potenciálem do 400VAC (600Vpp). Programovací stav Je stav, ve kterém dochází k uložení parametrů nastavení zařízení do paměti nebo uložení naměřeného průběhu do paměti. V tomto režimu je možné prohlížet uložené průběhy a porovnat je s referenčním průběhem. Pro vstup do tohoto režimu je nutné zvolit položku FI v menu. Komunikační stav Je stav, ve kterém dochází ke stahování uložených snímků obrazovky z paměti monitoru do počítače uživatele. Spočívá v připojení monitoru přes USB port k počítači a následném zapnutí monitoru do provozního stavu. V PC se monitor objeví jako výměnná USB jednotka. V adresáři IMAGE jsou k dispozici uložené změřené průběhy. Stav je indikován na měřiči na pravé straně horní lišty nápisem USB Nabíjecí stav Do nabíjecího modu se dostanete monitor automaticky po připojení k USB portu počítače, bez zapnutí hlavního vypínače. Délka nabíjení vestavěné baterie je dána mírou jejího vybití a může dosáhnout i více než 10 hodin. ModemTec s r.o. Návod k obsluze MPS-1 verze 2 Stránka 2

Měření PLC signálu v napájecích soustavách NN 230/400V 50Hz je nutno považovat za práci pod napětím vyžadující značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou

3 OVLÁDACÍ PRVKY A PERIFERIE POPIS OVLÁDACÍCH PRVKŮ A PERIFERIÍ: Vypínač slouží k zapnutí a vypnutí měřiče USB konektor slouží k propojení s PC a nabíjení interního akumulátoru Tlačítko rychlé nastavení slouží k nastavení parametrů měřiče Tlačítko START/STOP slouží ke spouštění a zastavení měření Tlačítka nastavení Tlačítka nastavení slouží k pohybu v ovládacím MENU, nastavení kurzorů slouží k pohybu v ovládacím MENU, nastavení kurzorů Tlačítko nastavení OK slouží k potvrzení nastaveného parametru, zobrazení rozšířené nabídky menu, uložení do paměti Měřící zdířky slouží k připojení měřících kabelů (bezpečnostní banánek 4mm) ModemTec s r.o. Návod k obsluze MPS-1 verze 2 Stránka 3

slouží k pohybu v ovládacím MENU, nastavení kurzorů slouží k pohybu v ovládacím MENU, nastavení kurzorů Tlačítko nastavení OK slouží k potvrzení nastaveného parametru,

4 ZÁKLADNÍ OVLÁDÁNÍ Všechny položky ovládacího menu měřiče a zobrazované parametry jsou umístěny v horní, pravé boční a spodní liště displeje. Funkce měřiče jsou velmi podobné funkcím moderních digitálních osciloskopů. HORNÍ LIŠTA ZOBRAZUJE TYTO ÚDAJE: NORM spouštěcí mód ( NORM, AUTO, SING, SCAN, FIT) - červený při zastavení zachytávání spouštění vzestupnou nebo sestupnou hranou (červený při nemožnosti spouštění) 1V/Div citlivost na dílek (osa Y) 20ms/Div časová základna na dílek (osa X) Vpp naměřená hodnota stav baterie nebo indikace připojení k USB portu PC BOČNÍ LIŠTA ZOBRAZUJE TYTO POLOŽKY OVLÁDACÍHO MENU: VD nastavení citlivosti (osa Y) TD nastavení časové základny (osa X) YA nastavení pozice vertikálních kurzorů V1 a V2, posunu GND, vert. ofsetu a vert. referenčního ofsetu XA nastavení pozice horizontálních kurzorů a horizontální spouštěcí pozice TR nastavení parametrůů zachytávání (zachytávací mód - NORM, AUTO, SING, SCAN, FIT,, zachytávací úroveň a citlivost, atd.) ME výběr zobrazení měřené hodnoty (FREQ, DUTY, Vrms, Pcnt, Pwdt, Vpp, Vmin, V Vmax, Vavg) FI výběr z nabídky ukládání a zobrazování uložených průběhů a nastavení konfigurace v paměti měřiče FR bez funkce OT ostatní nastavení (nastavení bufferu, vzorkovací rychlosti pomalá/rychlá, zobrazovacího módu špičkový/průměrovací, nastavení útlumu externího útlumového článku, nastavení intenzity zobrazení mřížky 7 stupňů, kalibrační mód) SPODNÍ LIŠTA ZOBRAZUJE TYTO ÚDAJE: Tr 0,00mV aktivní spouštěcí úroveň V 6,00V napětí mezi kurzory V1 a V2 T 200ms čas mezi kurzory T1 a T2 S006.BMP kontextově proměnné pole (zobrazuje různé doplňkové údaje závislé na momentálně prováděné funkci) ModemTec s r.o. Návod k obsluze MPS-1 verze 2 Stránka 4

HORNÍ LIŠTA ZOBRAZUJE TYTO ÚDAJE: NORM spouštěcí mód ( NORM, AUTO, SING, SCAN, FIT) - červený při zastavení zachytávání spouštění vzestupnou nebo sestupnou hranou (červený při nemožnosti spouštění)

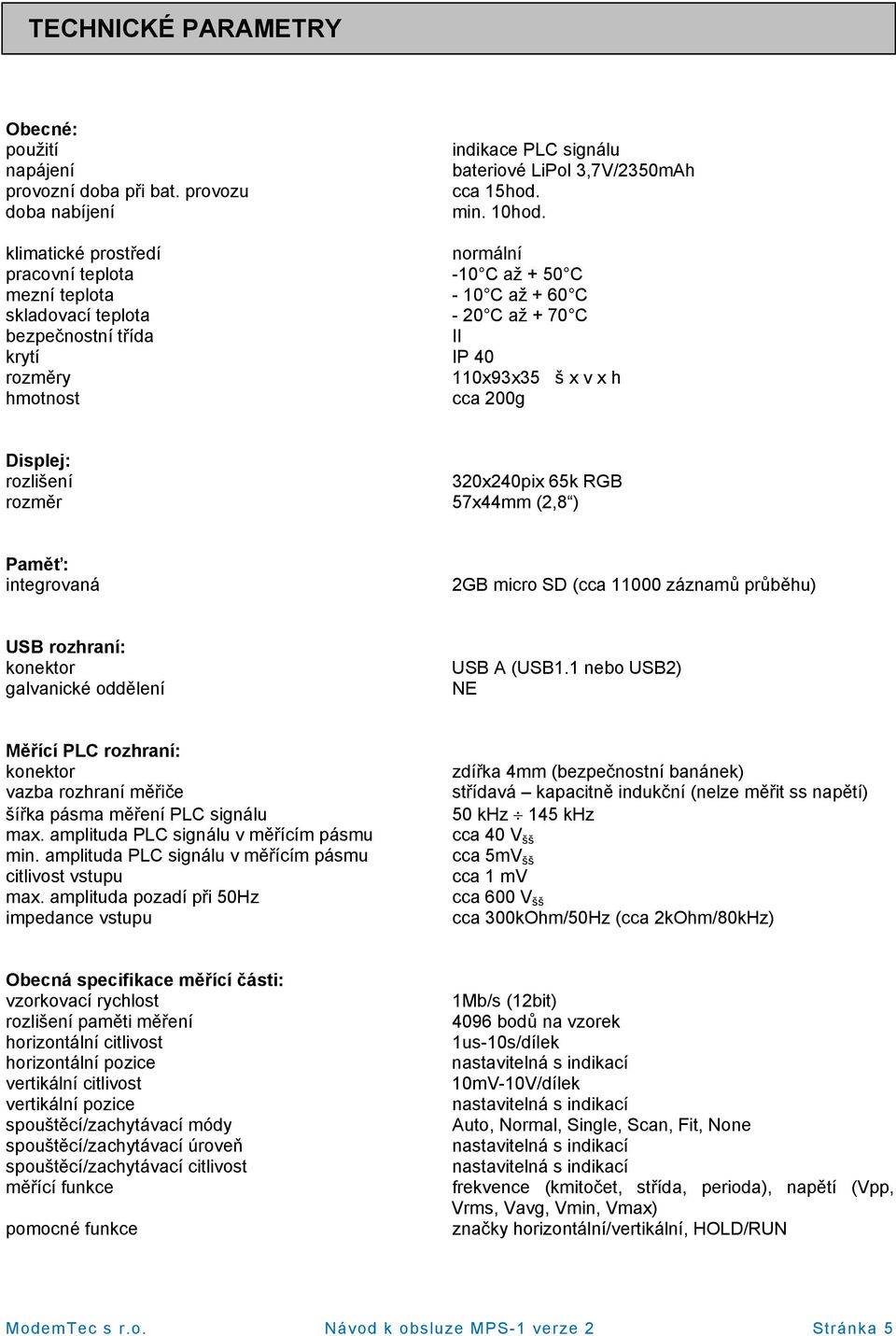

5 TECHNICKÉ PARAMETRY Obecné: použití napájení provozní doba při bat. provozu doba nabíjení indikace PLC signálu bateriové LiPol 3,7V/2350mAh cca 15hod. min. 10hod. klimatické prostředí normální pracovní teplota -10 C až + 50 C mezní teplota - 10 C až + 60 C skladovací teplota - 20 C až + 70 C bezpečnostní třída II krytí IP 40 rozměry 110x93x35 š x v x h hmotnost cca 200g Displej: rozlišení 320x240pix 65k RGB rozměr 57x44mm (2,8 ) Paměť: integrovaná 2GB micro SD (cca záznamů průběhu) USB rozhraní: konektor galvanické oddělení USB A (USB1.1 nebo USB2) NE Měřící PLC rozhraní: konektor vazba rozhraní měřiče šířka pásma měření PLC signálu max. amplituda PLC signálu v měřícím pásmu min. amplituda PLC signálu v měřícím pásmu citlivost vstupu max. amplituda pozadí při 50Hz impedance vstupu zdířka 4mm (bezpečnostní banánek) střídavá kapacitně indukční (nelze měřit ss napětí) 50 khz 145 khz cca 40 V šš cca 5mV šš cca 1 mv cca 600 V šš cca 300kOhm/50Hz (cca 2kOhm/80kHz) Obecná specifikace měřící části: vzorkovací rychlost rozlišení paměti měření horizontální citlivost horizontální pozice vertikální citlivost vertikální pozice spouštěcí/zachytávací módy spouštěcí/zachytávací úroveň spouštěcí/zachytávací citlivost měřící funkce pomocné funkce 1Mb/s (12bit) 4096 bodů na vzorek 1us-10s/dílek 10mV-10V/dílek Auto, Normal, Single, Scan, Fit, None frekvence (kmitočet, střída, perioda), napětí (Vpp, Vrms, Vavg, Vmin, Vmax) značky horizontální/vertikální, HOLD/RUN ModemTec s r.o. Návod k obsluze MPS-1 verze 2 Stránka 5

hmotnost cca 200g Displej: rozlišení 320x240pix 65k RGB rozměr 57x44mm (2,8 ) Paměť: integrovaná 2GB micro SD (cca 11000 záznamů průběhu) USB rozhraní: konektor galvanické oddělení USB A (USB1.
