1 TRHACÍ PŘÍSTROJ LABTEST 2.05 Přístroj: horní příčník 2 pohyblivý příčník 3 siloměrný snímač 4 bezpečnostní STOP tlačítko 5 kontrolka napájení 6 modul řízení 7 spodní zarážka 8 horní zarážka 5 Trhací přístroj LabTest 2.05 je stroj pro měření pevnosti a tažnosti plošných textilií, šicích nití a vlastnosti švů oděvních výrobků (posuvnost nití ve švu, pevnost a tažnost švu, cyklické namáhání, apod.). Pohyblivý příčník rozděluje rám stroje na dva pracovní prostory horní a spodní. Siloměrný snímač umístěný na horním pevném příčníku má jmenovité zatížení tah/tlak do 100 N a siloměrný snímač umístěný na dolním pohyblivém příčníku má jmenovité zatížení tah/tlak do 2500 N. Na předním panelu stroje je umístěno bezpečnostní STOP tlačítko a kontrolka napájení. Na zadním panelu stroje je umístěn hlavní vypínač, pojistkový držák a konektor síťového napájení.

2 Příprava a upevnění vzorku: Před vlastním měřením je třeba vzorky připravit podle norem (ČSN , ČSN , ČSN , ČSN , ČSN , ) Horní pracovní části trhačky - do 100 N : měření pevnosti a tažnosti nití měření cyklického namáhání nití měření pevnosti a tažnosti lepeného spoje, Dolní pracovní část trhačky - do 2,5 kn : měření pevnosti a tažnosti plošných textilií, lan, šitých spojů, U trhacího přístroje LabTest 2.05 se používají mechanické čelisti. Mechanické čelisti Utahování čelisti se provádí klíčem Princip měření - ovládání stroje: Zapnutí a vypnutí Zapnutí a vypnutí zkušebního stroje a modulu řízení se provádí hlavním vypínačem na zadním panelu stroje a na zadním panelu modulu řízení. Nikdy nevypínejte zkušební stroj a modul řízení v době, kdy se pohybuje příčník. Bezpečnostní vypnutí stroje - v případě, že dojde k selhání zkušebního stroje, je nutné provést následující kroky: o Stisknout bezpečnostní tlačítko STOP o Vypnout hlavní vypínač na zadním panelu zkušebního stroje Nastavení zarážek koncových spínačů Horní a spodní zarážka musí být nastavena tak, aby nemohlo dojít ke kolizi a tím k poškození zkušebního stroje. Po nastavení zarážky na požqadovanou pozici se zarážka fixuje šroubem.

3 Program LabTest Ovládání stroje se provádí programem LabTest podle následujícího postupu: 1. Spuštění programu Lab Test Startuje se dvojím kliknutím na ikonu Objeví se okno aplikace LabTest. 2. Soubor měření ukládání dat Před vlastním začátkem měření je třeba otevřít soubor (pokud pracujeme dále v již dříve vytvořeném souboru) nebo vytvořit nový soubor.

4 3. Definice zkoušení Dále je důležité vytvořit nebo otevřít definici zkoušení. Soubor definice určuje, jakým způsobem bude zkouška probíhat a jaké výpočty se pro naměřená data provedou. Dále slouží k zadávání vstupních parametrů nutných pro řízení stroje a vlastní výpočet. - Otevři definici po kliknutí se zobrazí okno, kde se objeví nabídka již dříve vytvořených definic, následuje výběr vhodné definice. - Vytvoř definici pokud chceme provádět novou zkoušku, kterou jsme ještě nedělali, pak si musíme vytvořit novou definici, podle které zkušební stroj pracuje. Musíme zapsat nový název definice a ten uložit. Je nutno zvolit jestli se bude zkoušet vzorek v tahu, v tlaku nebo v cyklickém namáhání; dále určit v jakém pracovním prostoru bude měření prováděno. Tlačítko pro přidání a odebrání hodnot

5 Výstupní hodnoty seznam hodnot, které byly vybrány k provedení výpočtu. Tyto hodnoty budou vždy automaticky vypočteny po ukončení zkoušky. Seznam se může změnit pomocí tlačítka pro přidání a odebrání hodnot. Po stisku tlačítka pro přidání nebo odebrání hodnot se zobrazí okno se seznamem dostupných položek. V okně se vybere požadovaná položka, která se označí křížkem (přidá do seznamu). Pokud má být hodnota ze seznamu odstraněna, pak se musí křížek u dané položky odstranit. Křížek pro označení Vstupní parametry na základě hodnot, které byly zvoleny jako výstupní hodnoty, může program požadovat zadání některých vstupních parametrů. Vzorek definování charakteru vzorku rozměry, upínací délka, Předpětí funkce předpětí eliminuje deformaci vzniklou na zkušebním stroji do chvíle, než dojde k reálnému nárůstu síly na zkušebním vzorku.

6 Průběh/ukončení zkoušky definice vlastního průběhu zkoušky. Definuje podmínku, kdy je zkouška považována za ukončenou a je možné přistoupit ke zpracování naměřených dat. Podmínka pro ukončení zkoušky se volí nastavením jednoho nebo více kritérií ukončení zkoušky. Měřící systém volba pracovního prostoru horní pracovní části trhačky - do 100 N dolní pracovní část trhačky - do 2,5 kn Ostatní parametry možno vyplnit, nejsou však tak důležité pro vlastní měření jako výše uvedené parametry. 4. Spouštění trhacího přístroje programem Pracovní graf / Panel stroje je okno programu LabTest, do kterého jsou zahrnuty všechny prvky a funkce pro ovládání stroje. Panel se skládá ze tří částí. Největší nalevo obsahuje online graf a zobrazení skriptu právě uloženého v modulu řízení. Mezi těmito prvky lze přepínat pomocí záložek umístěných pod online grafem. Další čístí jsou tlačítka pro řízení stroje, umístěna v pravé části okna panelu. Jsou to funkce: start zkoušky stop probíhajícího skriptu tára kanálu síly nastavení výchozí pozice příčníku návrat příčníku do výchozí pozice posuv příčníku na určitou pozici Spodní část panelu zabírá prvek pro zobrazení aktuálních hodnot.

7 Start zkoušky Online graf Nastavení výchozí pozice příčníku Návrat příčníku do výchozí pozice Posuv příčníku na určitou pozici Skript modulu řízení Zobrazení aktuálních hodnot 5. Tisk protokolu: Pomocí již vytvořených protokolů, nebo nadefinováním vlastního protokolu: - text - tabulka výstupních hodnot (výběr zkoušek, jednotek, statistika) - grafy 6. Konec měření: Po ukončení měření se uloží naměřená data: - uložit soubor - export dat Exportuj zkoušku.txt Excel Vypnutí programu LabTest.

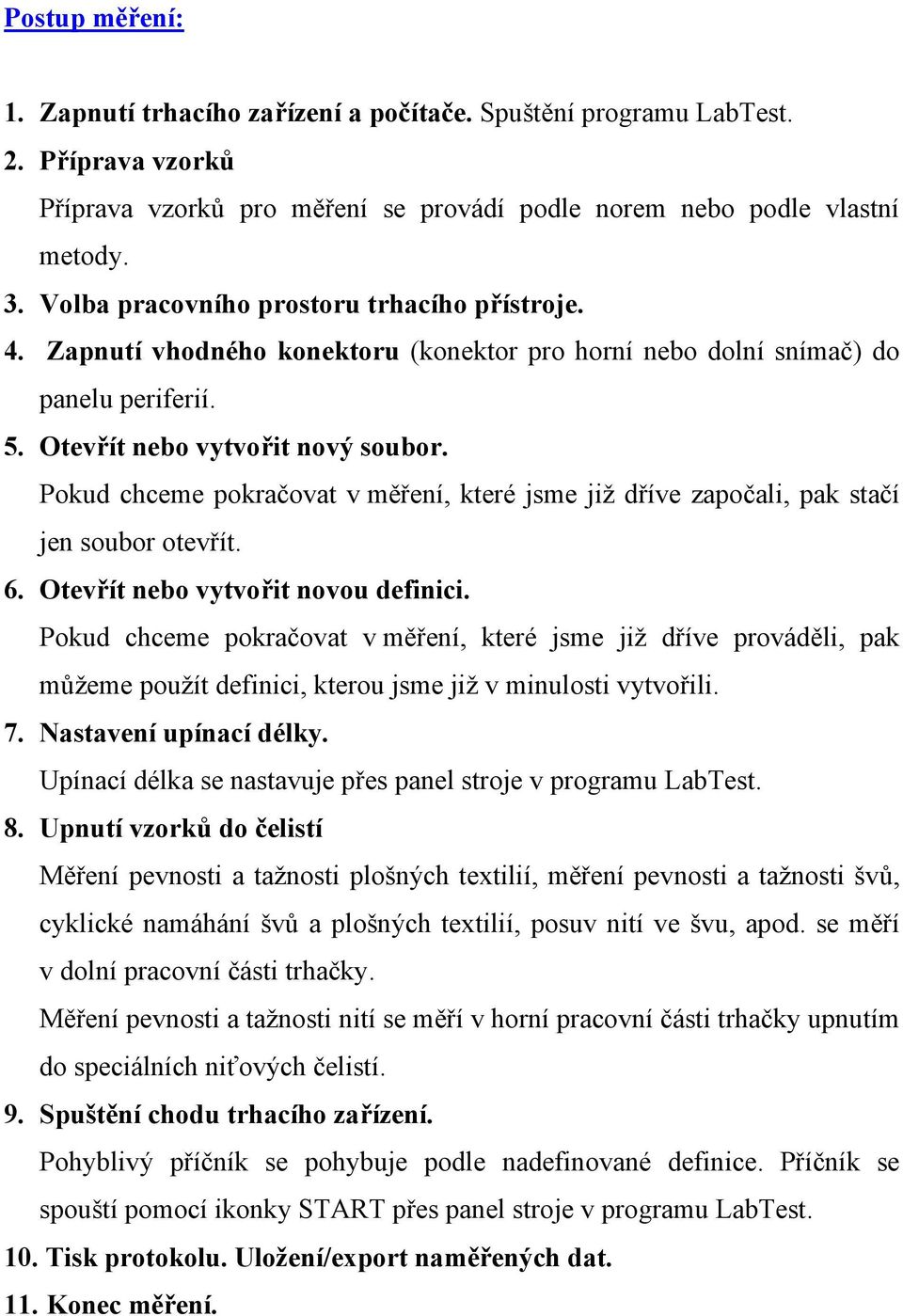

8 Postup měření: 1. Zapnutí trhacího zařízení a počítače. Spuštění programu LabTest. 2. Příprava vzorků Příprava vzorků pro měření se provádí podle norem nebo podle vlastní metody. 3. Volba pracovního prostoru trhacího přístroje. 4. Zapnutí vhodného konektoru (konektor pro horní nebo dolní snímač) do panelu periferií. 5. Otevřít nebo vytvořit nový soubor. Pokud chceme pokračovat v měření, které jsme již dříve započali, pak stačí jen soubor otevřít. 6. Otevřít nebo vytvořit novou definici. Pokud chceme pokračovat v měření, které jsme již dříve prováděli, pak můžeme použít definici, kterou jsme již v minulosti vytvořili. 7. Nastavení upínací délky. Upínací délka se nastavuje přes panel stroje v programu LabTest. 8. Upnutí vzorků do čelistí Měření pevnosti a tažnosti plošných textilií, měření pevnosti a tažnosti švů, cyklické namáhání švů a plošných textilií, posuv nití ve švu, apod. se měří v dolní pracovní části trhačky. Měření pevnosti a tažnosti nití se měří v horní pracovní části trhačky upnutím do speciálních niťových čelistí. 9. Spuštění chodu trhacího zařízení. Pohyblivý příčník se pohybuje podle nadefinované definice. Příčník se spouští pomocí ikonky START přes panel stroje v programu LabTest. 10. Tisk protokolu. Uložení/export naměřených dat. 11. Konec měření.
