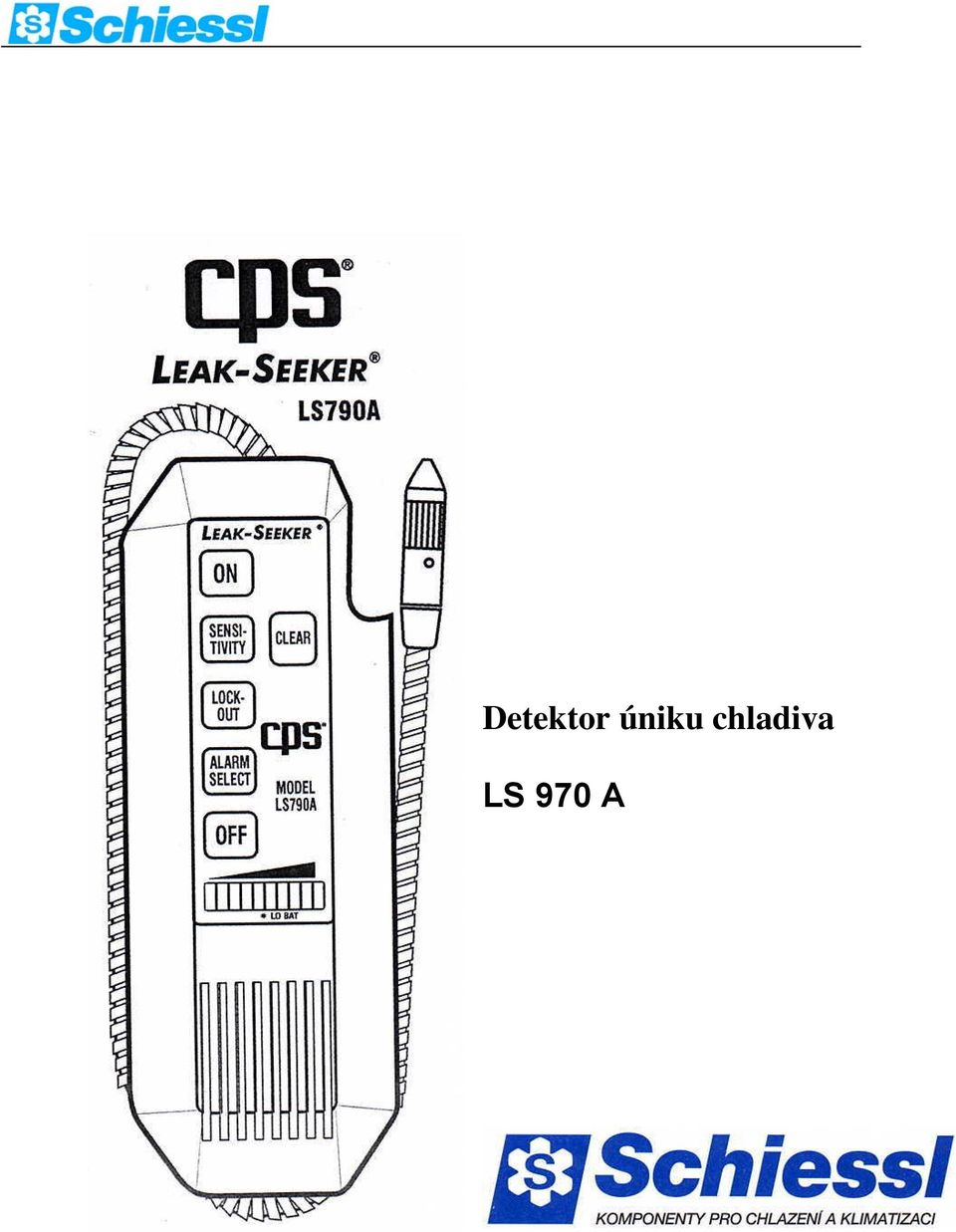

1 Detektor úniku chladiva LS 970 A

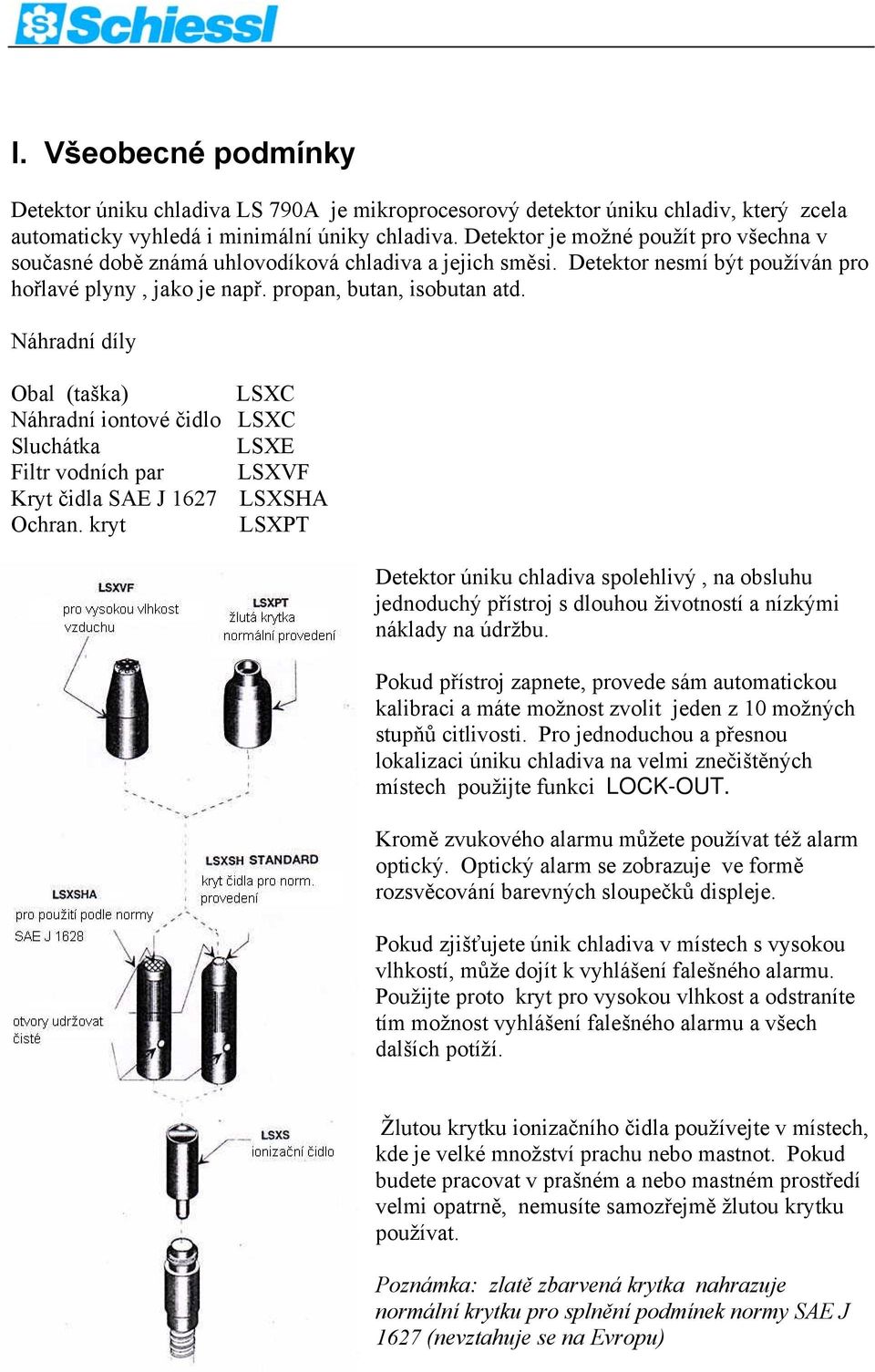

2 I. Všeobecné podmínky Detektor úniku chladiva LS 790A je mikroprocesorový detektor úniku chladiv, který zcela automaticky vyhledá i minimální úniky chladiva. Detektor je možné použít pro všechna v současné době známá uhlovodíková chladiva a jejich směsi. Detektor nesmí být používán pro hořlavé plyny, jako je např. propan, butan, isobutan atd. Náhradní díly Obal (taška) LSXC Náhradní iontové čidlo LSXC Sluchátka LSXE Filtr vodních par LSXVF Kryt čidla SAE J 1627 LSXSHA Ochran. kryt LSXPT Detektor úniku chladiva spolehlivý, na obsluhu jednoduchý přístroj s dlouhou životností a nízkými náklady na údržbu. Pokud přístroj zapnete, provede sám automatickou kalibraci a máte možnost zvolit jeden z 10 možných stupňů citlivosti. Pro jednoduchou a přesnou lokalizaci úniku chladiva na velmi znečištěných místech použijte funkci LOCK-OUT. Kromě zvukového alarmu můžete používat též alarm optický. Optický alarm se zobrazuje ve formě rozsvěcování barevných sloupečků displeje. Pokud zjišťujete únik chladiva v místech s vysokou vlhkostí, může dojít k vyhlášení falešného alarmu. Použijte proto kryt pro vysokou vlhkost a odstraníte tím možnost vyhlášení falešného alarmu a všech dalších potíží. Žlutou krytku ionizačního čidla používejte v místech, kde je velké množství prachu nebo mastnot. Pokud budete pracovat v prašném a nebo mastném prostředí velmi opatrně, nemusíte samozřejmě žlutou krytku používat. Poznámka: zlatě zbarvená krytka nahrazuje normální krytku pro splnění podmínek normy SAE J 1627 (nevztahuje se na Evropu)

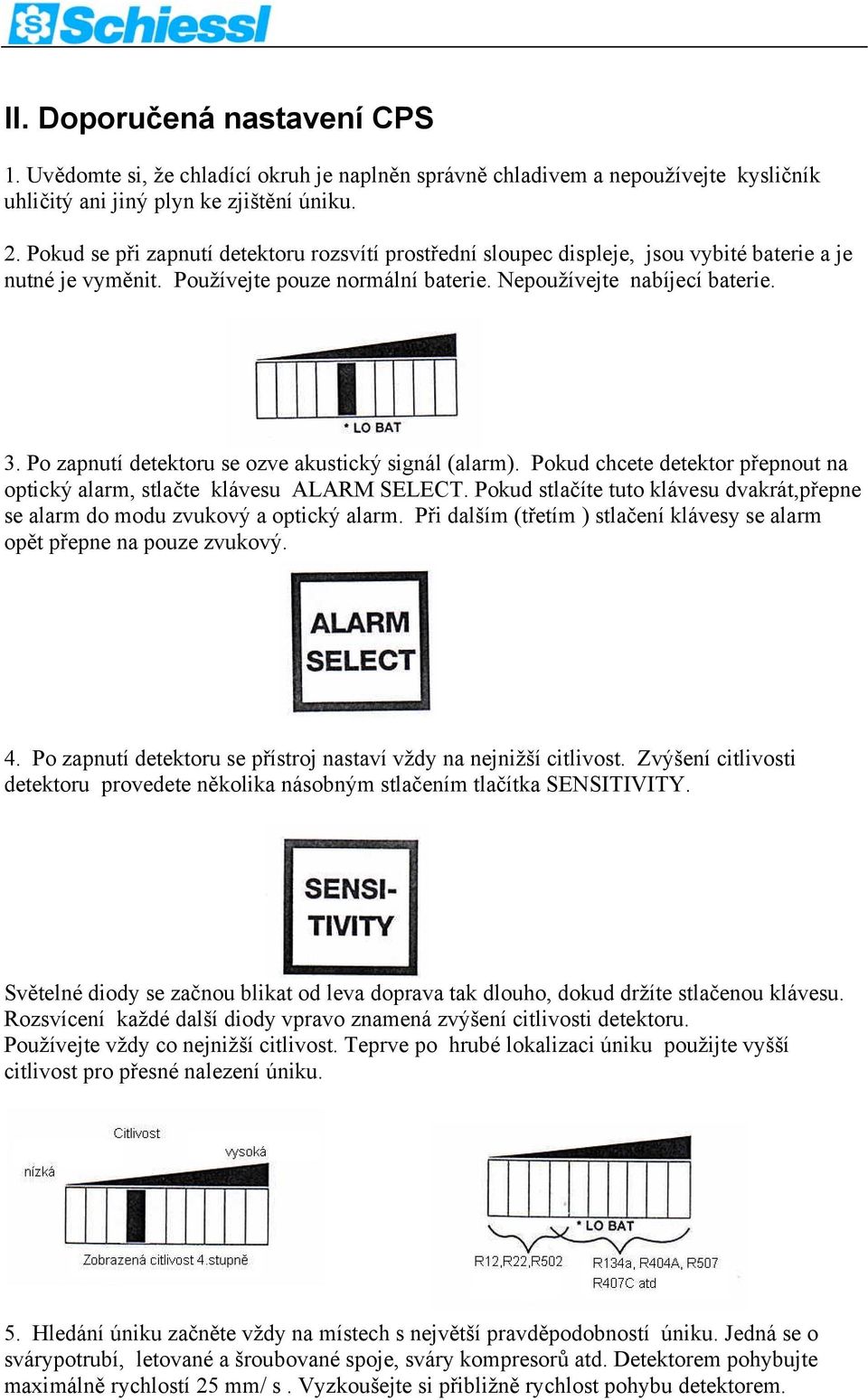

3 II. Doporučená nastavení CPS 1. Uvědomte si, že chladící okruh je naplněn správně chladivem a nepoužívejte kysličník uhličitý ani jiný plyn ke zjištění úniku. 2. Pokud se při zapnutí detektoru rozsvítí prostřední sloupec displeje, jsou vybité baterie a je nutné je vyměnit. Používejte pouze normální baterie. Nepoužívejte nabíjecí baterie. 3. Po zapnutí detektoru se ozve akustický signál (alarm). Pokud chcete detektor přepnout na optický alarm, stlačte klávesu ALARM SELECT. Pokud stlačíte tuto klávesu dvakrát,přepne se alarm do modu zvukový a optický alarm. Při dalším (třetím ) stlačení klávesy se alarm opět přepne na pouze zvukový. 4. Po zapnutí detektoru se přístroj nastaví vždy na nejnižší citlivost. Zvýšení citlivosti detektoru provedete několika násobným stlačením tlačítka SENSITIVITY. Světelné diody se začnou blikat od leva doprava tak dlouho, dokud držíte stlačenou klávesu. Rozsvícení každé další diody vpravo znamená zvýšení citlivosti detektoru. Používejte vždy co nejnižší citlivost. Teprve po hrubé lokalizaci úniku použijte vyšší citlivost pro přesné nalezení úniku. 5. Hledání úniku začněte vždy na místech s největší pravděpodobností úniku. Jedná se o svárypotrubí, letované a šroubované spoje, sváry kompresorů atd. Detektorem pohybujte maximálně rychlostí 25 mm/ s. Vyzkoušejte si přibližně rychlost pohybu detektorem.

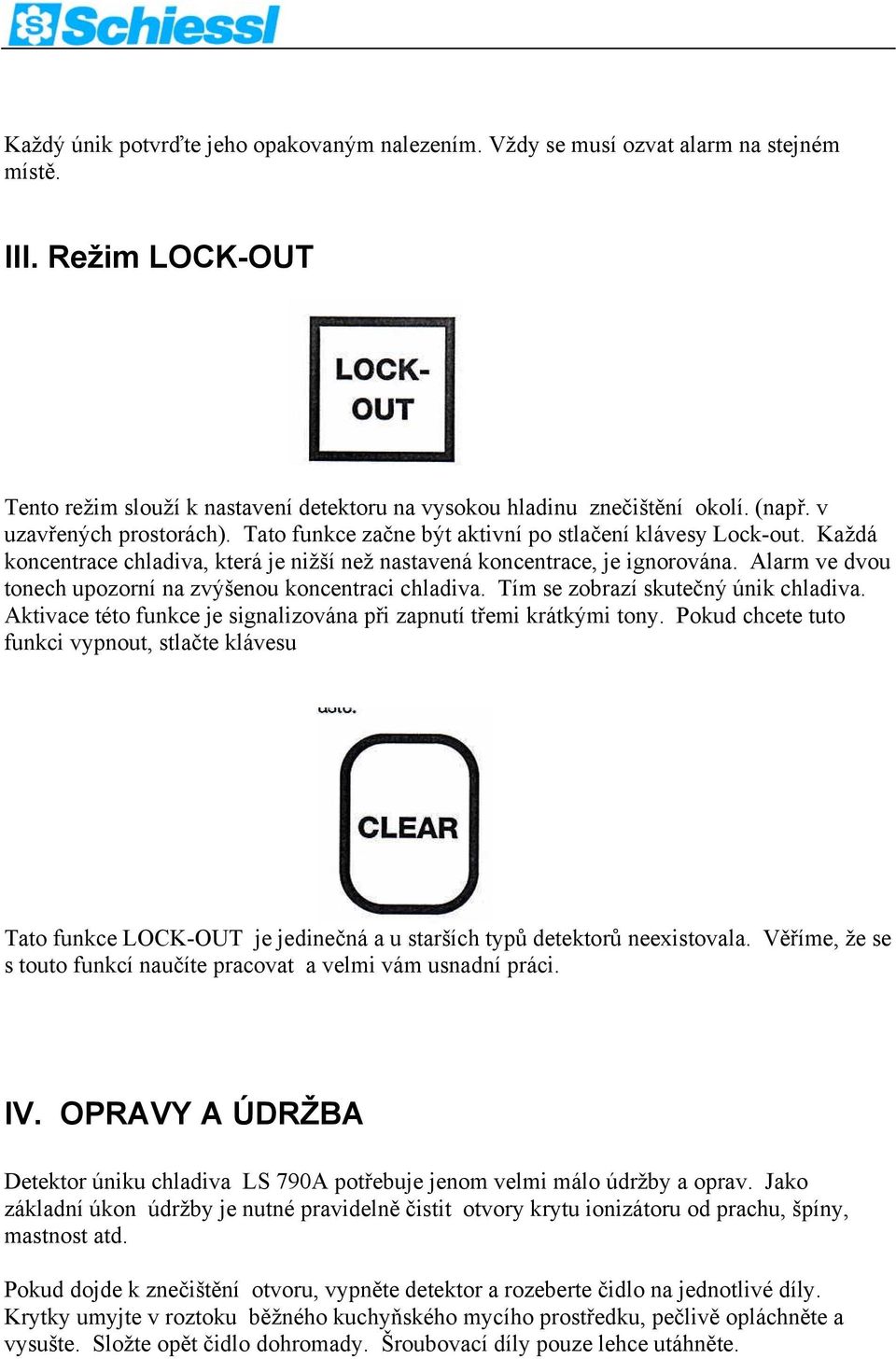

4 Každý únik potvrďte jeho opakovaným nalezením. Vždy se musí ozvat alarm na stejném místě. III. Režim LOCK-OUT Tento režim slouží k nastavení detektoru na vysokou hladinu znečištění okolí. (např. v uzavřených prostorách). Tato funkce začne být aktivní po stlačení klávesy Lock-out. Každá koncentrace chladiva, která je nižší než nastavená koncentrace, je ignorována. Alarm ve dvou tonech upozorní na zvýšenou koncentraci chladiva. Tím se zobrazí skutečný únik chladiva. Aktivace této funkce je signalizována při zapnutí třemi krátkými tony. Pokud chcete tuto funkci vypnout, stlačte klávesu Tato funkce LOCK-OUT je jedinečná a u starších typů detektorů neexistovala. Věříme, že se s touto funkcí naučíte pracovat a velmi vám usnadní práci. IV. OPRAVY A ÚDRŽBA Detektor úniku chladiva LS 790A potřebuje jenom velmi málo údržby a oprav. Jako základní úkon údržby je nutné pravidelně čistit otvory krytu ionizátoru od prachu, špíny, mastnost atd. Pokud dojde k znečištění otvoru, vypněte detektor a rozeberte čidlo na jednotlivé díly. Krytky umyjte v roztoku běžného kuchyňského mycího prostředku, pečlivě opláchněte a vysušte. Složte opět čidlo dohromady. Šroubovací díly pouze lehce utáhněte.

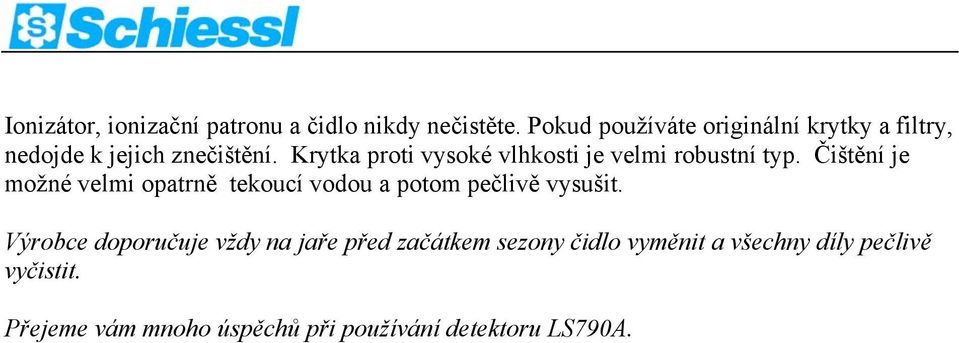

5 Ionizátor, ionizační patronu a čidlo nikdy nečistěte. Pokud používáte originální krytky a filtry, nedojde k jejich znečištění. Krytka proti vysoké vlhkosti je velmi robustní typ. Čištění je možné velmi opatrně tekoucí vodou a potom pečlivě vysušit. Výrobce doporučuje vždy na jaře před začátkem sezony čidlo vyměnit a všechny díly pečlivě vyčistit. Přejeme vám mnoho úspěchů při používání detektoru LS790A.
