Návod k použití hledače úniků

Transkript

1 Návod k použití hledače úniků Popis SRL2 používá infračervenou optiku. Je tím zajištěna kombinace snadné přenosnosti, citlivosti, rychlosti, životnosti sensorů a baterií, ale i snadného používání. Plyn je veden přes nasávací hrdlo přístroje do jeho vnitřní části, kde je umístěno čidlo. Čidlo zaznamenává změny koncentrace, nikoliv absolutní koncetraci. To umožňuje nalézt únik i v silně chladivem znečištěném prostředí. SRL2 umožňuje zjistit úniky od 2,8g za rok, což převyšuje i ty najnáročnější standardy, jako je SAE J1627. SRL2 je dodáván s nabíječkou do zásuvky a do auta. Je vybaven kompaktní Li-ion baterií, která dokáže napájet SRL2 po 8 hodin nepřetržitého provozu. To je postačjící, aby vydržela celý jeden pracovní den, před opětovným nabitím. Oproti jiným hledačům úniku, výpary oleje neovlivňují funkci SRL2. SRL2 má nastavitelnou citlivost, čímž je minimalizován vliv okolí při hledání úniku. Rychlá 30 vteřinová automatická kalibrace při spouštění zajišťuje optimální funkci. Vestavěný výměnný filtr zabraňuje vniknutí vlhkosti a nebezpečných částic. SRL2 má také funkce ztlumení a peak hold (držení nejvyšší naměřené hodnoty). Technický popis Čidlo: Infračervená fotooptika. Životnost čidla: 10 let. Chladiva: HFC, CFC, HCFC a směsi. Citlivost (podle SAE J1627): HIGH: 2,8g/rok a vyšší. MEDIUM: 14g/rok a vyšší. LOW: 28g/rok a vyšší. Čas odezvy: 0,5 až 1 vteřina. Automatické vypnutí: Po 10min nečinnosti. Baterie: 7,4VDC (nominálně), 900mAh dobíjecí lithium ion polymerová (typ H S), baterii je možné vyměnit pouze u dodavatele. Životnost baterie: 8 hodin nepřetržitého provozu před nutností znovunabití. Po 500 nabíjecích cyklech nebo po dvou letech (co je dříve) dojde ke snížení kapacity na 5% až 10%. LED vybité baterie: Rozsvítí se, jakmile zbýva cca. 1 hodina provozu. Nabíjecí čas: Méně než 4 hodiny s kteroukoliv ze dvou dodaných nabíječek. Pracovní prostředí: 0 C-40 C při <75% nekondenzující vlhkosti.

2 Skladování: <80% vlhkosti. Patenty: #6,791,088 and #7,022,993. Příslušenství: nabíječka do zásuvky, nabíječka do auta, obal, 10 náhradních filtrů, 5 náhradních gumových O-kroužků, baterie (již nainstalovaná) a návod k použití. POZOR! Neotvírejte prostor baterie nebo skříň přístroje. Baterii smí měnit jen prodejce firma EKOTEZ spol. s r. o. Nenabíjejte baterii žádnou jinou nabíječkou, než dodanou s přístrojem. Nepoužívejte SRL2 bez správně vloženého filtru. Čtěte pozorně návod zejména část: Péče o lithiovou baterii. Rychlé tipy 1. Nasávacím hrdlem pohybujte okolo předpokládaného úniku. 2. Jakmile objevíte únik, vraťte se hrdlem k místu úniku. 3. K označení větších úniků přenastavte citlivost. Funkce Tlačítko On/Off Pro zapnutí nebo vypnutí SRL2 siskněte a držte tlačítko On/Off po dobu 2 vteřin. Toto zpoždění zabraňuje náhodnému stisknutí. Pokud přístroj zapomenete vypnout, sám se vypne po 10min nečinnosti. LED displej Osmisegmentový LED displej indikuje stupeň změny koncetrace chladiva. Jakmile koncetrace chladiva ve vzduchu vzroste, vzroste počet rozsvícených sloupečků na displeji. L/M/H tlačítko Nastavte citlivosti opětovným stiskem tlačítka L/M/H. Nízká (L), střední (M), vysoká (H) nastavená hodnota svítí. Čím vyšší je koncetrace chladiva ve vzduchu, tím nižší citlivost nastavete. Dojde tak k eliminaci chybných hlášení. Tlačítko Mute (ztlumit) Stiskem tlačítka MUTE dochází k vypnutí (a zapnutí) zvuku. Tlačítko Peak (špička) Funkce PEAK přidrží nejvyšší dosaženou změnu koncetrace i při pokračování v hledání. Stiskem tlačítka PEAK vypnete (a zapnete) funkci. Vypnutím funkce PEAK dojde k vymazání

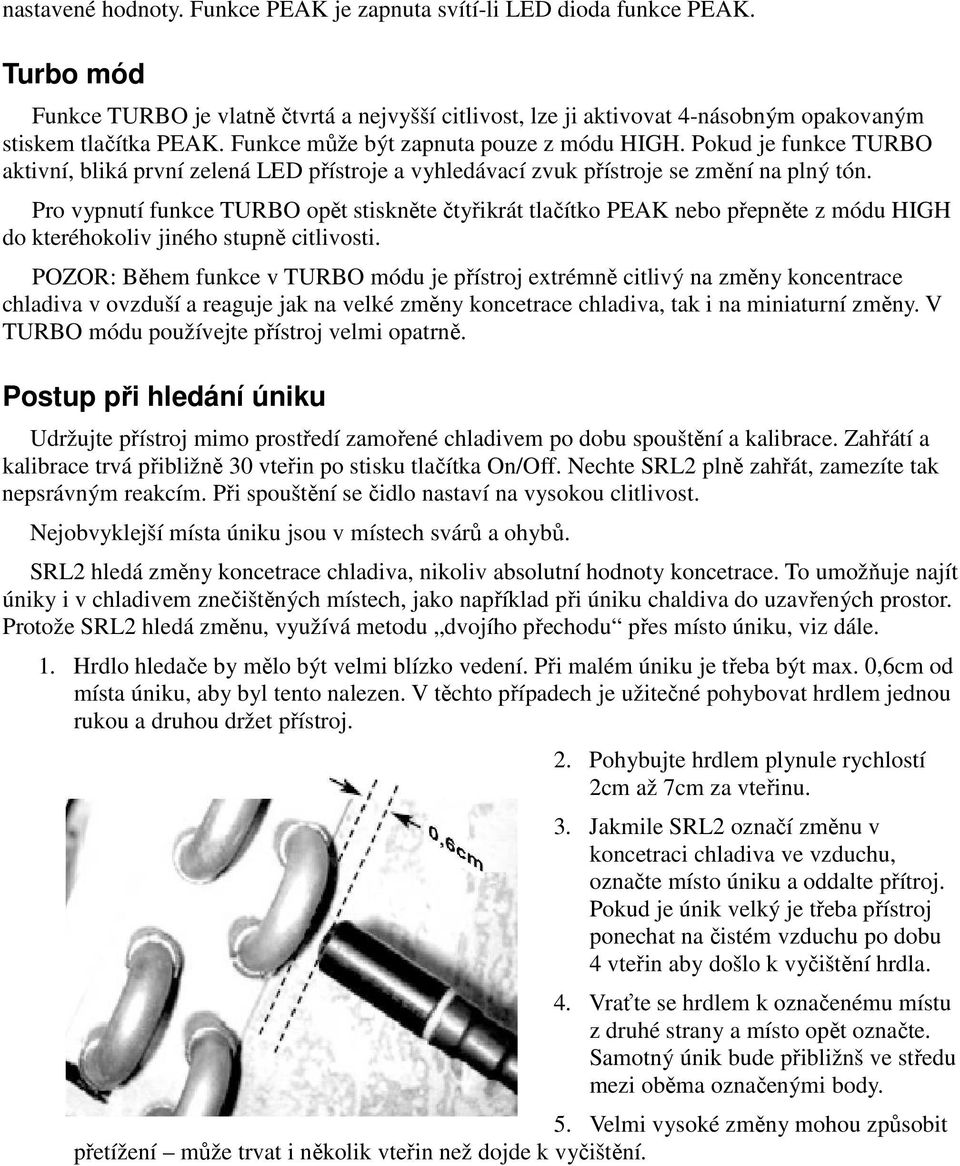

3 nastavené hodnoty. Funkce PEAK je zapnuta svítí-li LED dioda funkce PEAK. Turbo mód Funkce TURBO je vlatně čtvrtá a nejvyšší citlivost, lze ji aktivovat 4-násobným opakovaným stiskem tlačítka PEAK. Funkce může být zapnuta pouze z módu HIGH. Pokud je funkce TURBO aktivní, bliká první zelená LED přístroje a vyhledávací zvuk přístroje se změní na plný tón. Pro vypnutí funkce TURBO opět stiskněte čtyřikrát tlačítko PEAK nebo přepněte z módu HIGH do kteréhokoliv jiného stupně citlivosti. POZOR: Během funkce v TURBO módu je přístroj extrémně citlivý na změny koncentrace chladiva v ovzduší a reaguje jak na velké změny koncetrace chladiva, tak i na miniaturní změny. V TURBO módu používejte přístroj velmi opatrně. Postup při hledání úniku Udržujte přístroj mimo prostředí zamořené chladivem po dobu spouštění a kalibrace. Zahřátí a kalibrace trvá přibližně 30 vteřin po stisku tlačítka On/Off. Nechte SRL2 plně zahřát, zamezíte tak nepsrávným reakcím. Při spouštění se čidlo nastaví na vysokou clitlivost. Nejobvyklejší místa úniku jsou v místech svárů a ohybů. SRL2 hledá změny koncetrace chladiva, nikoliv absolutní hodnoty koncetrace. To umožňuje najít úniky i v chladivem znečištěných místech, jako například při úniku chaldiva do uzavřených prostor. Protože SRL2 hledá změnu, využívá metodu dvojího přechodu přes místo úniku, viz dále. 1. Hrdlo hledače by mělo být velmi blízko vedení. Při malém úniku je třeba být max. 0,6cm od místa úniku, aby byl tento nalezen. V těchto případech je užitečné pohybovat hrdlem jednou rukou a druhou držet přístroj. 2. Pohybujte hrdlem plynule rychlostí 2cm až 7cm za vteřinu. 3. Jakmile SRL2 označí změnu v koncetraci chladiva ve vzduchu, označte místo úniku a oddalte přítroj. Pokud je únik velký je třeba přístroj ponechat na čistém vzduchu po dobu 4 vteřin aby došlo k vyčištění hrdla. 4. Vraťte se hrdlem k označenému místu z druhé strany a místo opět označte. Samotný únik bude přibližnš ve středu mezi oběma označenými body. 5. Velmi vysoké změny mohou způsobit přetížení může trvat i několik vteřin než dojde k vyčištění.

4 Péče o lithiovou baterii SRL2 obsahuje vysokokapacitní dvoučlánkovou lithium iontovou polymerovou baterii. Pro dlouhou životnost a bezpečnost používejte baterii nasledovně: Varování: 1. Nabíjejte pouze je-li bateri uvnitř SRL2, nabíječkou dodanou firmou Ekotez spol. s r. o. k přístroji SRL2. Nenabíjejte vně přístroje. 2. Nevystavujte baterii teplotám převyšujícím 60 C. 3. Nenabíjejte baterii blízko zdrojů tepla, jako je oheň, rozehřátá vozidla nebo přímé slunce. 4. Nepřipojujte baterii přímo k žádné nabíječce. Dodanou nabíječku připojte k SRL2, ne k baterii SRL2! 5. Nepájejte na baterii. 6. Nepoužívejte baterii pro jiná zařízení. 7. Nevystavujte baterii nárazům a neházejte s ní. Pokud dojde k přerušení obvodů baterie, baterii již dále nepoužívejte. 8. Nevystavujte baterii vlhkosti. 9. V žádném případě nedoformujte baterii. 10. Pokud z baterii vytéká tekutina, baterie se nedotýkejte. V případě, že elektrolyt zasáhne Vaše oči, rychle je vypláchněte a neodkladně vyhledejte lékaře. 11. Baterii nechte neprodleně vyměnit pokud je vidět změna tvaru, zápach, změna barvy nebo jiná abnormalita. 12. Baterii ani okruh baterii nerozebírejte a neopravujte. 13. Baterie nesmí být měněna zákazníkem. Je třeba zaslat přítroj firmě EKOTEZ spol. s r. o. k výměně. Nabíjení Balení obsahuje dvě nabíječky. AC nabíječka se připojí do zásuvky na V, 50-60Hz. Auto nabíječka se zapojí do DC zdířky auto-zapalovače na cigarety. 1. Při balení je baterie částečně nabita. Před prvním použitím baterii zcela nabijte. 2. LEDka vybití se rozsvítí červeně jakmile je baterie téměř vybitá. 3. Pro nabití SRL2 připojte nabíječku do SRL2 a ke zdroji elektřiny. LEDka vybití bude během nabíjení blikat, dokud nebude SRL2 plně nabito. Jakmile je SRL2 plně nabito LEDka vybití zhasne. 4. Nabíjejte v prostředí odpovídajícím pracovnímu prostředí v sekci technický popis. 5. Vyhněte se častějšnímu úplnému vybití. Častější neuplná vybití a znovunabití jsou pro li-ion baterie lepší. Oproti NiMH a NiCd bateriím nemají tzv. paměťový efekt a není třeba je před nabíjením úplně vybít. Skladování Během skladování (měsíc a více) by baterie měla být nabita na 40-50%. Pro správné skladování čtěte sekci technický popis. Životnost baterie se dramaticky snižuje je-li skladována plně nabita a (nebo) při zvýšených

5 teplotách. Látková příruční brašna Jakkoliv se do krabice vejdou obě nabíječky, příruční brašna je zamýšlena jen pro hledač úniku. Většina uživatelů nechává nabíječky v okolí zdrojů elektřiny a s sebou nosí jen hledač.větší brašny jako například ABMK3 je možné dokoupit jako zvláštní příslušenství. Instalace a výměna filtru Filtr zamezuje vniku vlhkosti a částic k senzoru. Jakmile filtr zvlhne brání proudění vzduchu a je třeba jej vyměnit. Odšroubujte hrdlo a vložte filtr tak, aby do hrdla zapadl tedy špičkou směrem do zúžení hrdla. Hrdlo našroubujte zpět na konec hledacího prodloužení. Speciální taštičky se spotřební díly pro lze zakoupit u firmy Ekotez spol. s r. o., jako například RFL2, obsahující 10 filtrů a 5 O-kroužků. Příplatkové doplňky Modul RRE2 pro hledání v těsných prostorech, jako přes kondenzátor. Modul RFE2 prodlužuje délku na 65cm. Taška ABMK3 pro přístroj i nabíječky. Je možné zakoupit set v plné výbavě pod označením SRL2K7.

6 Další produkty od firmy Fieldpiece (Ekotez) Rozšiřovací zařízení Rozšiřovací moduly tohoto zařízení umožňují změnit jeho funkci. Přístroj HS36 bezdotykový multimetr s magnetickým věšáčkem, samokalibrující, podsvícený displej. Tento přítroj lze výměnou hlavou (modulem) změnit na: Modul AAV3 Anemometr k měření rychlosti proudění vzduchu. Modul ADMN2 Dvoucestný manometr. Modul AVG2 Digitální vakuummetr. Modul AOX2 Kontrola spalování.
