NÁVOD NA POUŽITÍ TS KEY. autoalarm s použitím originálního dálkového ovládače

Transkript

1 NÁVOD NA POUŽITÍ TS KEY autoalarm s použitím originálního dálkového ovládače

2 OBSAH BALENí řídící jednotka dvouzónový otřesový snímač siréna 3x kábelový svazek signalizační LED programovací tlačítko dveřní kontakt imobilizační relé Popis funkce A VLASTNOSTÍ SYSTÉMU Systém je předurčený doplnit vlastnosti centrálního zamykání s dálkovým ovládáním. Doplněním systému AM308 se rozšíří vlastnosti dálkově ovládaného centrálního zamykání na plnohodnotný dálkově ovládaný alarm s centrálním uzamykáním. Systém AM308 má následovné vlastnosti: používá originální dálkové ovládače dva imobilizační okruhy (12V/15A) výstup na směrovky venkovní dvouzónový otřesový snímač kladnou anebo negativní logiku vstupů servisní režim signalizační LED paměť alarmu programovací tlačítko odpojení snímačů nouzový poplach tiché ovládání alarmu otevření kufru POPIS OVLÁDÁnÍ Zapnutí alarmu Po uzamknutí vozidla se taktéž zapne alarm. Zapnutí alarmu signalizuje bliknutí směrových světel a siréna vydá krátký tón. Elektrické obvody vozidla jsou odpojené. Signalizační LED pomalu bliká. V času do 10(60) sekund od zapnutí alarmu, aktivace některého ze snímačů způsobí dočasné blokování aktivovaného snímače. Po stabilizování stavu snímače (např. uzavřením dveří) se alarm opět automaticky zapne. 2

3 VYPNUTÍ alarmu Vypnutí alarmu signalizuje bliknutí směrových světel (2x) a dva krátké tóny sirény. Čtyři krátké tóny sirény signalizujou vyvolaný poplach alarmu. ZapnutÍ alarmu po uzavření posledních dveří Po uplynutí 30 sekund od zaparkování vozidla a zavření posledních dveří se alarm sám zapne. Otevření dveří počas 30 sekund od zaparkování vozidla oddiali zapnutie alarmu. Alarm bude čekat na zavření dveří. Po zavření je alarm zapnutý. Tato funkce je programovatelná. Nouzové vypnutí alarmu Otevřte dveře a zapněte zapalování. Hned po zapnutí zapalování 5krát stlačte programovací tlačítko. Siréna vydá čtyři krátké tóny. Nyní je alarm vypnutý. Signalizační LED Při zapnutém alarmu bliká pomalu s taktem 1 sekundy. Počas poplachu bliká rychle 30 sekund. Vypnutý alarm signalizuje vypnutá signalizační LED. Poplach Poplach je vyvolaný aktivováním některého snímače. Poplach je signalizovaný zapnutou sirénou a blikajícími světlami počas 30 sekund. Nouzový poplach Nouzový poplach vyvoláte stlačením každého tlačítka (zamknutí/odemknutí) třikrát za sebou v rychlém sledu (do 5 sekund od prvního stlačení). Nouzový poplach je signalizovaný zapnutou sirénou a blikajícími světly počas 30 sekund. Stlačením libovolného tlačítka ukončíte poplach. Dvouzónový otřesový snímač Otřesový snímač má nastavitelnou citlivost. Jak vozidlo zasáhne lehký náraz, siréna vydá krátký tón a světla bliknou jednou. Silný náraz vyvolá poplach na 30 sekund. Servisní režim Zapněte zapalování. Do 8 sekund od zapnutí zapalování stlačte 3 krát programovací tlačítko. Po vypnutí zapalování signalizační LED trvalo svítí. V servisním režimu je alarm vypnutý a funguje jen centrální uzamykání. Odemknutí vozidla je v servisním režimu sprovozněné 3 tóny sirény a zamknutí vozidla dvěma pípnutími sirény. OtEvření batožinového prostoru Dálkovým otevřením batožinového prostoru dočasně vypněte snímače. Uzvření dveří batožinového prostoru zapne všechny snímače. 3

4 SCHÉMA ZAPOJENí +12V PŘI ZAPNUTÉM ZAPALOVÁNÍ ZDROJ VYSOKÉHO NAPětí imobilizační okruh 2 imobilizační okruh 2 PŘEPÍNÁNÍ POLARITY VSTUPU + - PORTMAN KEY SIRÉNA ČERVENÝ 12V ČERNÝ ŘÍDÍCÍ JEDNOTKA FIALOVÝ FIALOVÝ RÚŽOVÝ RÚŽOVÝ / BÍLÝ BÍLÝ / ČERVENÝ KOSTRA ČERNÝ 12V BATERIE POJISTKY +12V NAPÁJENÍ 15A POJISTKA ČERVENÝ ORANŽOVÝ 10A POJISTKA SMĚROVÉ SVĚTLA (+) VÝSTUP (+) VÝSTUP 10A POJISTKA BÍLÝ BÍLÝ 4

5 OTŘESOVÝ SNÍMAČ 1.Otáčením potenciometru ve směru chodu hodinových ručiček zvýšíte citlivost. 2.Upevněte ot. snímač na vhodné místo ve vozidle ( např. v prostoru přístrojové desky). 3.Červená LED signalizuje otřes. ZAMYKACÍ MOTOREK VE DVEŘÍCH NA STRANĚ VODIČE ŽLUTÝ / ČERNÝ MODRÝ / ČERNÝ ZELENÝ / BÍLÝ ČERVENÝ / BÍLÝ ZELENÝ MODRÝ ČERNÝ / BÍLÝ ŽLUTÝ ČERVENÁ LED SERVISNÍ TLAČÍTKO UZAMKNUTÍ ODEMKNUTÍ SPÍNAČ UZAMKNUTÍ SPÍNAČ ODEMKNUTÍ (-) DVEŘNÍ KONTAKT BATOŽINOVÝ PROSTOR (-) DVEŘNÍ KONTAKT (+) VSTUP BATOŽINOVÝ PROSTOR +12V BATOŽINOVÝ SPÍNAČ CENTRÁLNÍ UZAMYKÁNÍ TRUNK RELÉ (+) VSTUP ZAPALOVÁNÍ ORANŽOVÝ ČERVENÝ STARTÉR (-) 500mA VÝSTUP IMOBILIZÉRA ZELENÝ ČERVENÝ ZAPALOVÁNÍ +12V PŘI ZAPNUTÉM ZAPALOVÁNÍ imobilizační okruh 1 imobilizační okruh 1 PALIVOVÉ ČERPADLO 5

6 NASTAVENí VLASTNOSTÍ Některé vlastnosti alarmu můžete modifikovat podle dole uvedené tabulky. Každá vlastnost má svoje číslo. Změnu nastavení vybrané vlastnosti vykonáte následovně: a) Alarm musí být vypnutý b) Zapněte zapalování c) Stlačte programovací tlačítko 7 krát do desíti sekund od bodu b). Potom vypněte zapalování. d) Signalizační LED bliká v takto 1krát za sekundu. e) Stlačte programovací tlačítko tolikrát jaké je číslo měněné vlastnosti alarmu. Každé stlačení programovacího tlačítka provází krátký tón sirény. f) Zapněte zapalování pro změnu nastavení. Siréna pípne tolikrát, podle toho jak je uvedené v tabulce (výrobní nastavení- jeden tón sirény, užívatelské nastavení- dva tóny sirény). Po odznění sirény vypněte zapalování. g) Jak chcete změnit další vlastnosti opakujte body e až f. h) Nastavování ukončíte zapnutím zapalování a krátkým stlačením programovacího tlačítka. ČÍSLO FUNKCÍ VÝROBNÍ NASTAVENÍ UŽIVATELSKÉ NASTAVENÍ 1. blikání směrových světel zapnuté vypnuté 2. čas do zapnutí snímačů 10 sekund 60 sekund 6. tiché zapnutí alarmu vypnuté zapnuté 8. zapnutí alarmu po zaparkování vypnuté zapnuté 10. logika dveřních snímačů negativní pozitivní 14. nouzový poplach zakázaný povolený 15. zdroj akustického poplachu houkačka siréna 16. typ centrálního zamykání MOD A MOD B 25. výrobní nastavení nastavené - Poznámka: V bodě e) podržením stlačeného programovacího tlačítka na čas třech sekund přičtete jednorázově číslo deset. Například: když chcete nastavit výrobní nastavení (vlastnost číslo 25), podržíte stlačené programovací tlačítko dvakrát za sebou a potom ho stlačíte krátce 5krát za sebou. Dál pokračujete bodem f. Tím je zabezpečené, aby jste nemuseli 25 krát stlačit programovací tlačítko. 6

7 PřiPOJENí ALARMU Alarm připojte podle přiložené schémy připojení. Všechny spoje důkladně izolujte. Připojení alarmu k centrálnímu zamykání Existujou dva způsoby připojení. V prvním způsobu MOD A připojíte čtyři vodiče pro určení stavu centrálního zamykání. Dva vodiče připojíte na motorek centrálního zamykání na vodičové straně. Žlutý vodič s černým páskem připojíte na zamykací vodič. Modrý s černým páskem připojíte na odemykací vodič. Další dva vodiče připojíte na spínač ovládající centrální zamykání ve vozidle. Zelený vodič s bílým páskem připojíte na spínač zamknutí vozidla a červený vodič s bílým páskem připojíte na spínač odemknutí vozidla. Tyto dva vodiče jsou důležité proto, aby se alarm zapl jen dálkovým ovládačem centrálního zamykání. ZAPNUTÍ ALARMU VYPNUTÍ ALARMU NENÍ MOŽNÉ UZAMČENÍ (ŽLUTÝ/ČERNÝ) ODEMČENÍ (MODRÝ/ČIERNÝ) PŘEPÍNAČ UZAMKNUTÍ (ZELENÝ/BÍLÝ) PREPÍNAČ ODEMKNUTÍ (ČERVENÝ/BÍLÝ) čas do 0.5 s čas do 0.5 s PřiPOJENí K CENTRÁLNíMU UZAMYKání - MOD B Druhým způsobem je ovládání alarmu dvěma vodiča. Pro správné ovládání alarmu je potřebné naučit alarm zamykací a odemykací sekvenci. Při některých vozidlách se odemknutí/zamknutí projeví až po 4 sekundách. Alarm v tomto režimu akceptuje jen pozitivní logiku. ŽLUTÝ / ČERNÝ 1K IN5400 SIGNÁL UZAMČENÍ např. motorek centrálního uzamčení MODRÝ / ČERNÝ 1K IN5400 SIGNÁL ODEMČENÍ např. směrové světla 7

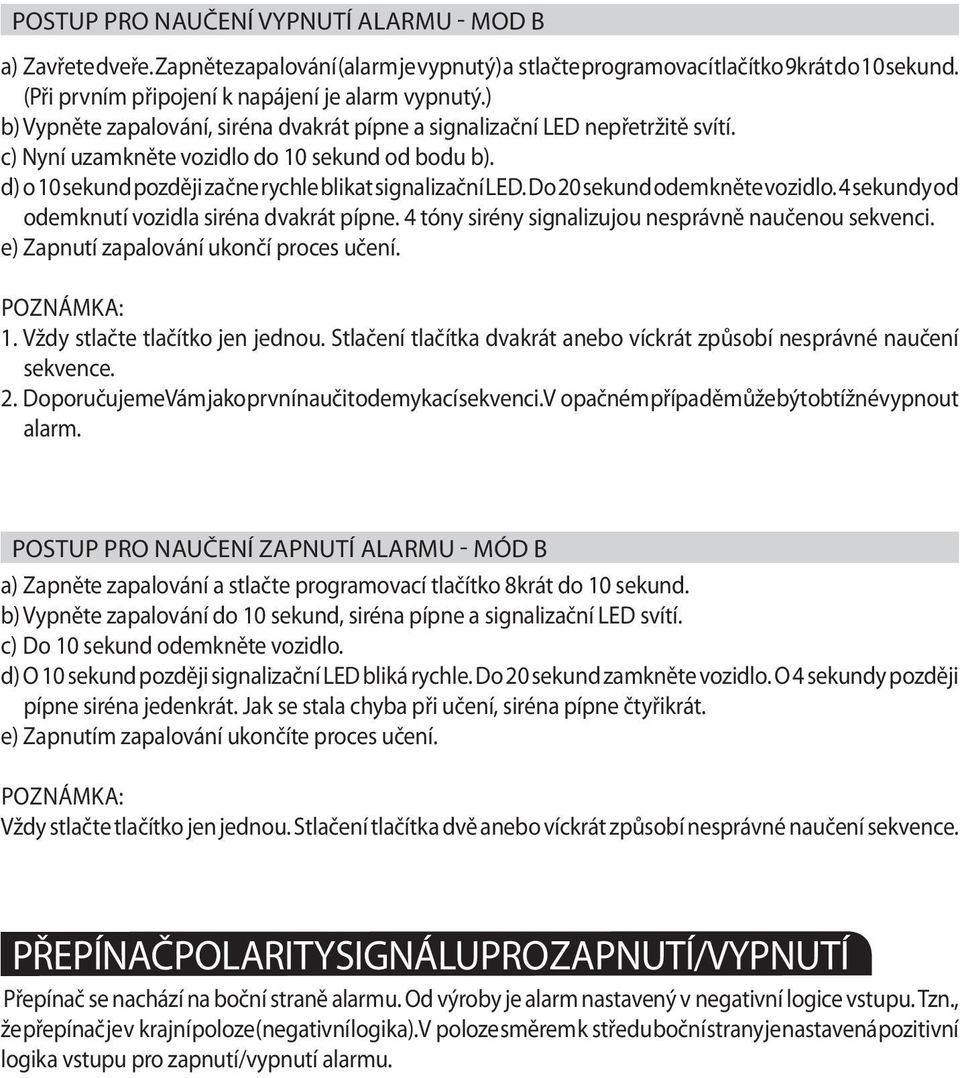

8 Postup pro naučení vypnutí alarmu - MOD B a) Zavřete dveře. Zapněte zapalování (alarm je vypnutý) a stlačte programovací tlačítko 9krát do 10 sekund. (Při prvním připojení k napájení je alarm vypnutý.) b) Vypněte zapalování, siréna dvakrát pípne a signalizační LED nepřetržitě svítí. c) Nyní uzamkněte vozidlo do 10 sekund od bodu b). d) o 10 sekund později začne rychle blikat signalizační LED. Do 20 sekund odemkněte vozidlo. 4 sekundy od odemknutí vozidla siréna dvakrát pípne. 4 tóny sirény signalizujou nesprávně naučenou sekvenci. e) Zapnutí zapalování ukončí proces učení. Poznámka: 1. Vždy stlačte tlačítko jen jednou. Stlačení tlačítka dvakrát anebo víckrát způsobí nesprávné naučení sekvence. 2. Doporučujeme Vám jako první naučit odemykací sekvenci. V opačném případě může být obtížné vypnout alarm. Postup pro naučení ZAPNUTí alarmu - MÓD B a) Zapněte zapalování a stlačte programovací tlačítko 8krát do 10 sekund. b) Vypněte zapalování do 10 sekund, siréna pípne a signalizační LED svítí. c) Do 10 sekund odemkněte vozidlo. d) O 10 sekund později signalizační LED bliká rychle. Do 20 sekund zamkněte vozidlo. O 4 sekundy později pípne siréna jedenkrát. Jak se stala chyba při učení, siréna pípne čtyřikrát. e) Zapnutím zapalování ukončíte proces učení. Poznámka: Vždy stlačte tlačítko jen jednou. Stlačení tlačítka dvě anebo víckrát způsobí nesprávné naučení sekvence. PřEPÍNAČ POLARITY SIGNÁLU PRo ZAPNUTí/VYPNUTí Přepínač se nachází na boční straně alarmu. Od výroby je alarm nastavený v negativní logice vstupu. Tzn., že přepínač je v krajní poloze (negativní logika). V poloze směrem k středu boční strany je nastavená pozitivní logika vstupu pro zapnutí/vypnutí alarmu.
