Rozbor měření kabelů a kab.objektů

Transkript

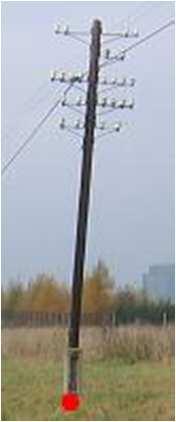

1 fotografie zákres v mapě název kilometráž ano- povinné údaje měřit v terénu DM vrstva typ poznámka pomocné soubory, další informace Rozbor měření kabelů a kab.objektů Klasické nadzemní vedení ve volné krajině. Zaměřit jednotlivé stožáry (konzoly, střešníky) v úrovni patky/terénu, přes tyto body pospojovat vedení. V případě křížení s tratí postačí pro mapování zaměřit průběh vedení v průmětu na terén v šířce zaměřovaného území. např.podél mostů příslušného SO/PS typem čáry "...v ochranném prvku". Přes tytéž body přetáhnout nadzemní chráničku (DM 40233) ve vrstvě 34. Nadzemní vedení v ochranném prvku užším ž 80 cm včetně. Ochranný prvek do šířky 80 cm (včetně) obvykle měřit v ose na horní ploše prvku a tentýž bod použít pro zákres trasy kabelů. Ochranný prvek = kabelovod, technický kanál, multikanál, žlab, roura, korugovaná trubka, chránička, tvárnicová trasa atd. Ochranným prvkem ní výstražná folie a kolektor. Definice kolektoru (ČSN ) - objekt, realizovaný jako samostatná (stavebně od ostatních staveb oddělená) průchozí liniová stavba. Je možno jej použít pro všechny kategorie vedení technického vybavení. prosím o fotku příslušného SO/PS přes body zaměřené v ose ochranného prvku typem čáry " v ochranném prvku". Hrany ochranného prvku vykreslit pomocí DM "Ochrana nadzemní - hrana" (jednoduchá čárkovaná čára ve vrstvě 34). Nadzemní vedení v ochranném prvku širším ž 80 cm. U ochranného prvku s šířkou nad 80 cm obvykle měřit obě horní hrany ochranného prvku a bod v ose ochranného prvku na horní ploše prvku, přes který se kreslí trasa kabelů. Pokud je to možné, lze ochranný prvek měřit a kreslit jako 3D objekt. Pozor, někdy se pojem "kolektor" používá na stavbách chybně - např. pro technický kanál, multikanál Pokud na to v DSPS (součást SO/PS) natrefíte, prosím, pošlete mi foto. Nadzemní vedení pod zastřešením nástupiště (volné kabely). Pro mapování měřit. Pro DSPS měřit ve své skutečné poloze a výšce. Volné kabely pod zastřešením se obvykle v DSPS vyskytují, bývají pouze jako provizorka.

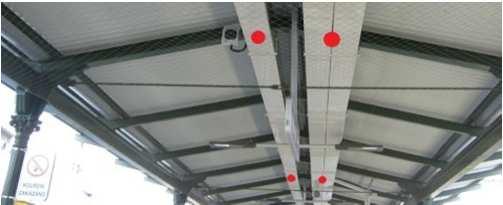

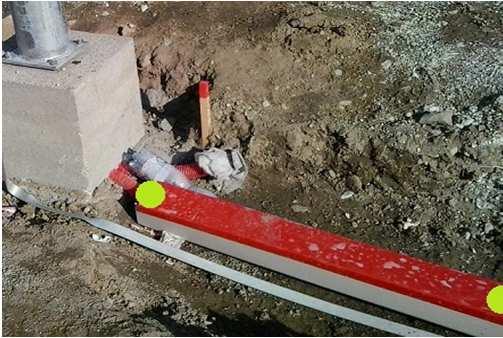

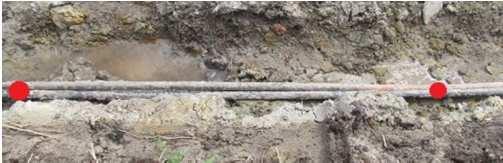

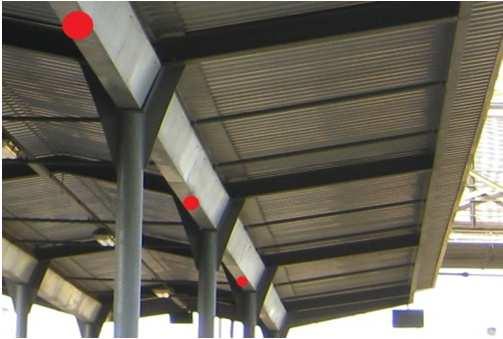

2 příslušného SO/PS typem čáry "...v ochranném prvku". Přes tytéž body přetáhnout nadzemní chráničku (DM 40233) ve vrstvě 34. Nadzemní vedení pod zastřešením nástupiště v ochranném prvku užším ž 80 cm včetně. Pro mapování měřit. Pro DSPS měřit obvykle osu korýtek ve výšce spodní plochy korýtka. Pokud na to natrefíte, prosím, pošlete mi foto. příslušného SO/PS přes body zaměřené v ose ochranného prvku typem čáry " v ochranném prvku". Hrany ochranného prvku vykreslit pomocí DM "Ochrana nadzemní - hrana" (jednoduchá čárkovaná čára ve vrstvě 34). Nadzemní vedení pod zastřešením nástupiště v ochranném prvku širším ž 80 cm. Pro mapování měřit. Pro DSPS měřit obvykle obě dolní hrany ochranného prvku a bod v ose ochranného prvku na dolní ploše prvku, přes který se kreslí trasa kabelů. Pokud je to možné, lze ochranný prvek měřit a kreslit jako 3D objekt. Podzemní vedení volné kabely uložené ve výkopu do šířky 80 cm. Pro DSPS obvykle měřit jedním bodem v ose uložení kabelů, výškově na vrchu kabelů. Širší výkopy ž 80 cm se pro volně ložené kabely obvykle dělají. příslušného SO/PS typem čáry "...v ochranném prvku". Přes tytéž body přetáhnout podzemní chráničku (DM 40204) ve vrstvě 35. Podzemní vedení v ochranném prvku užším ž 80 cm včetně. Pro DSPS obvykle měřit v ose na horní ploše prvku a tentýž bod použít pro zákres trasy kabelů. Naprostá většina ochranných prvků je užších ž 80 cm - např. multikanál 3x3 otvory má průřez menší ž 40x40 cm.

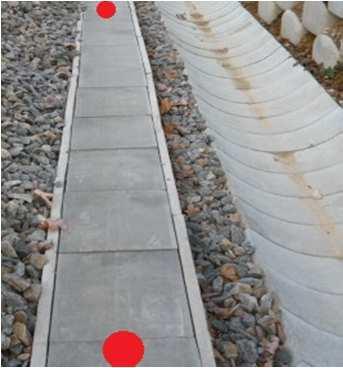

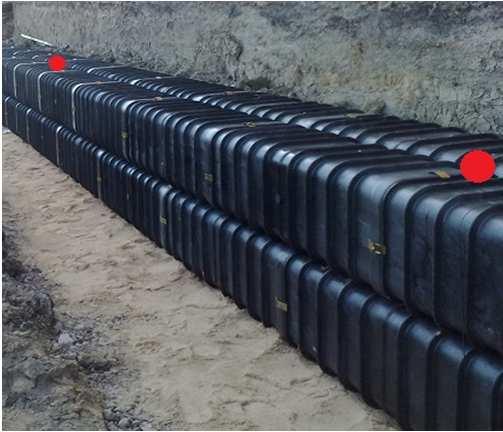

3 příslušného SO/PS přes body zaměřené v ose ochranného prvku typem čáry " v ochranném prvku". Hrany ochranného prvku vykreslit pomocí DM "Ochrana podzemní - hrana" (jednoduchá čárkovaná čára ve vrstvě 35). Podzemní vedení v ochranném prvku širším ž 80 cm. Pro DSPS obvykle měřit obě horní hrany ochranného prvku a bod v ose ochranného prvku na horní ploše prvku, přes který se kreslí trasa kabelů. Ochranný prvek lze také měřit a kreslit jako 3D objekt. Pozor, kolektory sem patří. Viz poznámky u nadzemních vedení v ochranném prvku. Ukázky řešení zaměření souběhu ochranných prvků, např.multikanálů Pokud jsou dva/čtyři multikanály položeny na/vedle sebe v souběhu (nikde se rozbíhají, mají stejnou výšku horní plochy) a patří do jednoho SO/PS - stačí měřit jedním bodem v ose na horní ploše - viz fotka. Je plus mínus splněna podmínka šířky ochranného prvku do 80 cm včetně. Pokud např.spodní multikanál patří do jednoho SO/PS a horní do druhého SO/PS, je potřeba je zaměřit/dopočítat a zakreslit jako samostatné objekty v jejich příslušné výšce. Tento případ se na dráze objevuje minimálně. Pokud jsou multikanály patřící do jednoho SO/PS položeny v souběhu, ale s různou výškou horní plochy, je potřeba je měřit jako kdyby ochrana byla širší ž 80 cm = měřit krajní horní hrany. Zelené kolečko naznačuje místo měření osy kabelů.

4 Uzemnění Nadzemní objekty měřit vždy, podzemní objekty a vedení obvykle měřit. Výjimkou je zaměření uzemnění trafostanic, kdy se pro DSPS vždy měří i podzemní objekty a vedení Platí pro uzemnění el., sděl. a zab. zařízení. Samostatnou kapitolou je zaměření uzemnění pro mostaře, které si řídí sami mostaři. Pro DSPS trafostanice měřit: zemnící pásky, jímky, tyče, desky. Podrobnosti k zaměření a zákresu viz Obecné zásady. Možné upevnění markeru v komoře: Kabelový označník (magt) Marker (podzemní) Samostatně umístěný marker se měří a zakresluje vždy (viz řádky v příslušných listech). Marker umístěný uvnitř podzemní komory se měří a zakresluje, považuje se za součást vybavení komory. Pasívní prvek pro vyhledávání podzemního vedení hledačkou. Obvykle se umísťuje vedle kabelových spojek a lomů trasy do výkopu, případně i do podzemních zasypaných komor. prosím o fotky z terénu Rezerva nadzemní volně umístěná (na kříži) středem v místě zavěšení. V případě klasického nadzemního vedení ve volné krajině (viz první řádek této stránky) lze značku rezervy umístit na již zaměřený bod sloupu. Tento případ ní u dráhy častý. Na jeden zaměřený bod umístit značku skříňky i rezervy. Rezerva nadzemní ve skříňce Měřit skříňku. Při mapování obvykle lze poznat, že ve skříňce je rezerva, takže zaměřit a zakreslit jen skříňku. Prosím o fotky z terénu.

5 Pokud na to v DSPS natrefíte, prosím, pošlete mi fotografie. Používá se vůbec ještě podzemní rezerva na volném kabelu bez komory/skříňky? napsat podle fotky Rezerva podzemní - volný kabel. před záhozem, výškově vrch kabelu. Polohově v místě vchodu/východu kabelu ze stočení? Nebo polohově ve středu stočení? Tento případ se týká pouze DSPS. Značku rezervy umístit na bod zaměřený ve výšce rezervy. Navíc umístit značku šachty na bod měřený ve středu poklopu (modrá tečka). Rezerva podzemní - např. v šachtě, komoře - přístupná seshora.. Měřit rezervu jedním bodem středem stočení ve výšce rezervy. Navíc zaměřit šachtu jedním bodem nahoře na poklopu. (Pokud je rezerva v jiné výšce ž dno šachty, vzít i dno.) Při mapování obvykle lze poznat, že v šachtě je rezerva, takže zaměřit a zakreslit jen šachtu. Na jeden zaměřený bod umístit značku šachty i rezervy, případně spojky a dalších zařízení, které se v šachtě mohou vyskytnout (kromě markeru). Rezerva podzemní - např. v zemní kabelové komoře - zasypaná. Vnější výška komory je max. 40 cm.. před záhozem, výškově vrch komory, polohově střed komory. (Ani pro DSPS ní nutno měřit dno komory.) Kabelová komora je celá zasypaná ve výkopu, bez přístupu zvnějšku. Značku rezervy umístit na bod zaměřený ve výšce rezervy (červená šipka). Navíc umístit značku šachty na bod měřený ve středu poklopu (modrá tečka). Rezerva podzemní - např. v zemní kabelové komoře - zasypaná. Vnější výška komory je větší ž 40 cm.. Měřit rezervu jedním bodem středem stočení ve výšce rezervy. Navíc zaměřit komoru jedním bodem nahoře na poklopu. (Pokud je rezerva v jiné výšce ž dno šachty, vzít i dno.) Kabelová komora je celá zasypaná ve výkopu, bez přístupu zvnějšku.

6 Kabelová šachta, kab.komora, kab.kontejr... - přístupná seshora. Číslo/popis šachty (je-li).. Měřit šachtu jedním bodem středem poklopu. Pro DSPS měřit i dno. Kabelová šachta, kab.komora, kab.kontejr - zasypaná. Vnější výška komory je max. 40 cm. Číslo/popis šachty (je-li).. před záhozem, výškově vrch komory, polohově střed komory. (Ani pro DSPS ní potřeba měřit dno komory.) Kabelová komora je celá zasypaná ve výkopu, bez přístupu zvnějšku. Kabelová šachta, kab.komora, kab.kontejr - zasypaná. Vnější výška komory je nad 40 cm. Číslo/popis šachty (je-li).. před záhozem, výškově vrch komory, polohově střed komory. Pro DSPS měřit i dno. Kabelová komora je celá zasypaná ve výkopu, bez přístupu zvnějšku. Pro vykreslení obvodu jsou k dispozici DM "Kabelový objekt ZZ-hrana", DM "Kabelový objekt určený - měřený obvodem" a linie z vrstvy ochran (34-35). Velká kabelová šachta, komora (šířka bo délka větší ž 2m) Číslo/popis šachty (je-li).. Obvod měřit lomovými body. Měřit navíc střed poklopu (má-li klasický vstup do šachty). Pro DSPS měřit i dno.

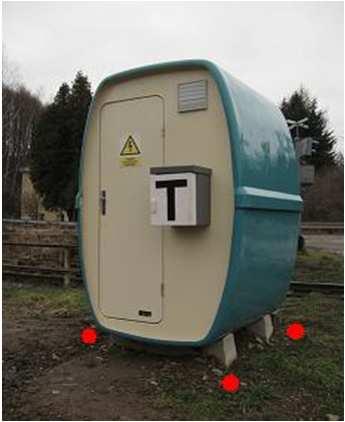

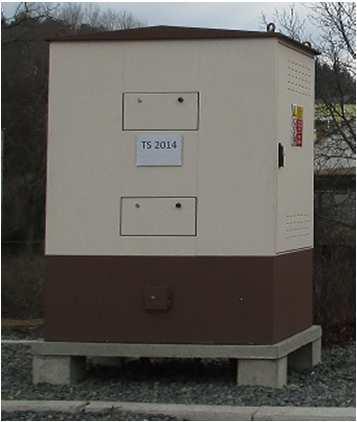

7 Stožárový objekt elektro Změřit stožáry, nakreslit je příslušnou značkou. Navíc umístit DM Skříňový objekt elektro (přesahuje-li délka a šířka skříně 2,0 m) Změřit jedním bodem středem, výškově na soklu/terénu. Násobné kabelové skříně: měřit a popisovat každou skříň samostatně V mapování se pro zabezpečovací a známé skříně používá vrstva 36. Pro elektro objekty vrstva 25. Pro sdělovací objekty vrstva 33. DM příslušného správce (existuje-li). Prosím o fotografii. Setkal se někdo se skříní, jejíž délka bo šířka byla větší ž 2,0 m? Není nutno odlišovat od kioskového objektu (délka bo šířka větší ž 2,0 m), měří a kreslí se stejně. Skříňový objekt kabelový (délka bo šířka je větší ž 2,0 m) linie "kabelový Změřit obvodem, výškově na soklu/terénu objekt určený" V mapování lze použít pro všechny typy velkých skříňových objektů (elektro, zabezpečovací, sdělovací...). pro zabezpečovací objekty DM 40238, pro všechny ostatní objekty DM Kioskový objekt elektro (přesahuje-li délka a šířka 2,0 m) Změřit jedním bodem středem, výškově na soklu/terénu V mapování se pro zabezpečovací a známé skříně používá vrstva 36. Pro elektro objekty vrstva 25. Pro sdělovací objekty vrstva 33. DM příslušného správce (existuje-li).

8 Kioskový objekt kabelový (délka bo šířka je větší ž 2,0 m) linie "kabelový Změřit obvodem, výškově na soklu/terénu objekt určený" V mapování lze použít pro všechny typy kab.sítí (elektro, zabezpečovací, sdělovací...). pro zabezpečovací objekty DM 40238, pro všechny ostatní objekty DM Zděný objekt elektro (přesahuje-li délka a šířka 2,0 m) Změřit jedním bodem středem, výškově na soklu/terénu V mapování se pro zabezpečovací a známé objekty používá vrstva 36. Pro elektro objekty vrstva 25. Pro sdělovací objekty vrstva 33. DM příslušného správce (existuje-li). Zděný objekt kabelový (délka bo šířka je větší ž 2,0 m) Popisovat jlépe textem, napsaným na objektu. Nakreslit značku zděné budovy. Změřit jako budovu linie budovy Lze použít pro všechny typy kab.sítí (elektro, zabezpečovací, sdělovací...). SŽDC M20/MP006 Metodický pokyn - Opatření k zaměřování objektů železniční dopravní cesty Příloha F (normativní) Účinnost od
