VODOTĚSNÉ KOMORY ELPLAST Komory ELPLAST nacházejí použití především ve výstavbě tras veřejného osvětlení, optických tras, kabelovodů a signalizačního zařízení.

Popis komor: Komory se skládají ze samotného tělesa a plastového víka. Plastové víko je opatřeno opěrným sloupkem o průměru 160 mm. Přes tento sloupek je zátěž přenesena na její dno.

1 VODOTĚSNÉ KOMORY ELPLAST Komory ELPLAST nacházejí použití především ve výstavbě tras veřejného osvětlení, optických tras, kabelovodů a signalizačního zařízení. Komory jsou také vhodné pro instalaci v telekomunikačních sítích při použití HDPE chrániček s možností uložení optických spojek a kabelové rezervy. Popis komor: Komory se skládají ze samotného tělesa a plastového víka. Plastové víko je opatřeno opěrným sloupkem o průměru 160 mm. Přes tento sloupek je zátěž přenesena na její dno. Víko lze dodat bez opěrného sloupku. Kontejner má odpovídající tvar a konstrukci, která dovoluje vhodné umístění a uložení v zemi. Rozměry a konstrukce dovoluje umístění optických spojek a až 50 m rezervy optického kabelu o průměru 15 mm. Plošky na stěnách slouží k zavedení trubek do.

KOMORA ZKU Univerzální plastové jsou určené pro uložení rezervy optického kabelu, jeho odbočování a ochranu před mechanickým poškozením optických spojek.

2 KOMORA ZKU Univerzální plastové jsou určené pro uložení rezervy optického kabelu, jeho odbočování a ochranu před mechanickým poškozením optických spojek. Komora umožňuje popotáhnutí optického kabelu v případě jeho poškození či poruchy, jeho vytažení z trasy, což zkracuje čas odstranění poruchy. Korpus má tvar, který dovoluje připojení kabelu z různých stran a zároveň garantuje patřičné zakotvení v zemi. V případě umístění na povrchu může mít komora doplňující zámky. Osm plochých ploch po celém obvodu umožňuje zavedení optochrániček a kabelů. a) Korpus typu A s opěrným sloupkem b) Korpus typu B bez opěrného sloupku c) Víko : Typ ZKU se sloupkem (A) bez sloupku (B) Vnější rozměry Ø 614 x 230 mm Ø 614 x 230 mm Hmotnost Hmotnost víka Cena Cena plastového víka s těsněním 6,2 kg 4,4 kg ,- 5,3 kg 4,4 kg 1520,- 1400,- Maximální délka rezervy optického kabelu v komoře: pro kabely o průměru Ø 10 mm 75 m pro kabely o průměru Ø 12 mm - 50 m Hloubka uložení (vrstva zeminy nad komorou) nesmí být menší než 0,70 m.

3 KOMORY ZZ-PE Komory ZZ PE jsou nabízeny ve třech variantách. ZZ PE 0 standardní komora ZZ PE 1 pro uložení jedné optické spojky ZZ PE 2 pro uložení dvou optických spojek TECHNICKÉ SPECIFIKACE KOMOR Popis : Válcové plastové těleso je opatřeno tubusy pro uložení spojek a dostatečného množství rezervy kabelu. Komora je dodána s opěrným nebo bez opěrného sloupku. Tuto šachtu lze nainstalovat jako povrchovou nebo podpovrchovou při umístění markeru pro lokalizaci. Plastové víko je možno opatřit uzamykatelným mechanismem pro zabránění vstupu do. Materiál komor a vík: Polyethylen Rozměry a hmotnost: Typ Vnější rozměry včetně víka Hmotnost Hmotnost víka Rozměr tubusu pro optickou spojku ZZ-PE-0 Ø 812 x 500 mm 15 kg 6,5 kg - ZZ-PE-1 Ø 812 x 500 mm 17 kg 6,5 kg 1x Ø 220 x 350 mm ZZ-PE-1W Ø 812 x 500 mm 18 kg 6,5 kg 1x Ø 260 x 350 mm ZZ-PE-2 Ø 812 x 500 mm 20 kg 6,5 kg 2x Ø 220 x 350 mm ZZ-PE-2W Ø 812 x 500 mm 21 kg 6,5 kg 2x Ø 260 x 350 mm Ceny komor Produkt Kč/ks Komora ZZ-PE ,- Komora ZZ-PE ,- Komora ZZ-PE-1W 3560,- Komora ZZ-PE ,- Komora ZZ-PE-2W 3940,- Plastové víko Ø 600 mm z PE 1790,- Těsnění pod víko jednorázové použití 300,- Víko s uzavíratelným mechanismem BUS 3990,-

4 KOMORY SKO TECHNICKÉ SPECIFIKACE KOMOR Komory SKO jsou středně velké vodotěsné, které je možno využít pro výstavbu nových nebo rekonstrukci stávajících kabelových tras. Tyto jsou vhodnou alternativou k běžně používaným betonovým komorám. Tělesa komor jsou opatřena instalačními ploškami pro zaústění trubek a kabelů. Vrchní část tělesa korpusu lze výškově přizpůsobit seříznutím části prstence ruční pilou. Uzavírání se provádí pomocí plastového víka s těsněním. Plastové víko je možno opatřit uzamykatelným mechanismem pro zabránění vstupu do. Model SKO-1-PE Model SKO-2/4-PE Typ Rozměry včetně víka Váha Váha víka Průměr vstupního otvoru SKO-1-PE Ø 710 x 785 mm 16 kg 6,5 kg 624 mm SKO-2/4-PE 910x1280x1170 mm 60 kg 6,5 kg 624 mm SKO-2/4-PE/2 910x1280x1500 mm 61 kg 6,5 kg 624 mm Produkt Kč/ks Komora SKO-1-PE 3550,- Komora SKO-2/4-PE Komora SKO-2/4-PE/2 se spodní kapsou 8170,- Plastové víko s těsněním 1350,- Víko s těsněním a uzamykatelným mechanismem BUS 3550,- Těsnění pro vstupy chrániček do komor ELPLAST Kč/ks Těsnění pro trubku Ø 32 a Ø 40 mm 65,- Těsnění pro trubku Ø 50 mm 69,- Těsnění pro trubku Ø 63 mm 78,- Těsnění pro trubku Ø 75 mm 84,- Těsnění pro trubku Ø 90 mm 105,- Těsnění pro trubku Ø 110 mm 140,-

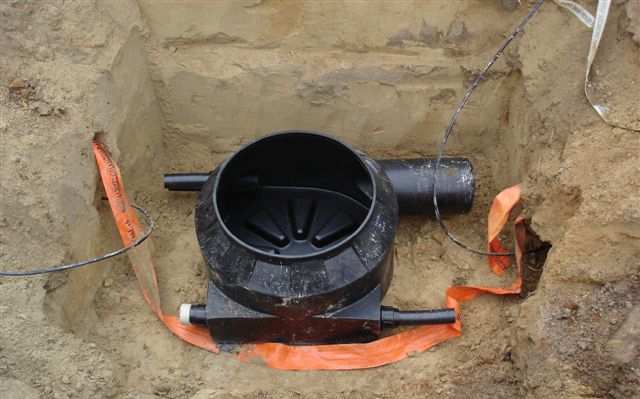

5 POKYNY PRO MONTÁŽ A ZABUDOVÁNÍ KOMOR Výkopové práce: Výkop musí být proveden tak, aby byla kolem zajištěna šířka zásypu minimálně 30 cm. Podloží by mělo být cca 10 cm vysoké. Zásyp musí být prováděn postupně po vrstvách cm s ohledem na vstupy do komor. K zásypu je možno použít materiál z výkopu, který však nesmí obsahovat větší a ostré kameny. Před zhutňováním doporučujeme nasadit poklop bez těsnění na komoru, abychom tím zabránili vniknutí nečistot do. Vstupní otvory: Před provrtáním je důležité položit komoru do výkopu na sucho a zkontrolovat pozici vstupních otvorů. Do lze vstoupit běžnými průměry trubek od Ø 32 mm do Ø 110 mm. Vstupy doporučujeme před vyvrtáním viditelně označit a umístit v dostatečné vzdálenosti od sebe. Po vyvrtání je důležité otvory důkladně odhrotovat. Instalované chráničky musí se stěnou svírat úhel 90º(±5º). Na těsnění a konce trubek je nutno nanést vhodný mazací prostředek. Všechna těsnění musí být řádně osazena a před finálním zasypáním doporučujeme všechny vstupy řádně zkontrolovat. Montáž poklopu: Při montáži poklopu dbáme na čistotu. Při otevírání poklopu je vhodné položit poklop na čistou podložku, vyhneme se tím zbytečnému znečištění víka. Do víka je možno nalít beton a tím zvýšit jeho zatížitelnost. Stavební výšku vybraných typů komor lze přizpůsobit seříznutím vrchní části prstence. Montáž na stávající vedení: V případě potřeby je možno komoru instalovat i na stávající vedení. Nejprve vyvrtáme vstup požadované velikosti a následně komoru v podélné ose vrtu rozřízneme na dvě části. Do otvoru spodní části vložíme trubku, přiklopíme vrchní částí a těleso po obvodu zavaříme. Vloženou trubku důkladně dokola zavaříme. Provozní podmínky: Provozní teplota: -30 C + 50 C Skladovací teplota: - 25 C + 55 C Montážní teplota: - 5 C + 40 C Barva: Černá Ekologická likvidace: Recyklace Očekávaná životnost: 50 let

6 INSTALACE TRUBEK DO KOMORY Korpus s trubkami může být spojen dvěma způsoby: pomocí gumového těsnění pomocí spojky Spojení pomocí gumového těsnění: 1) Vyvrtat otvor pomocí korunkového vrtáku pro daný průměr trubky 2) Nasadit vstupní těsnění na vyvrtané otvory 3) Těsnění a konce trubek je nutné namazat lubrikačním prostředkem (např. od firmy Polywater) a vtlačit trubky do otvorů s těsněním Spojení pomocí spojek: 1) Korunkovým vrtákem vyvrtat otvor pro spojku 2) Do otvorů vložit spojky s těsněním a uvnitř dotáhnout matice 3) Uvolnit matici korpusu spojky 4) Zavést trubky do spojky a dotáhnout matice korpusu spojky. Tímto se dotáhnou kuželovité prstence na spojce, které drží trubku a na trubce se dotáhnou O-kroužky Běžně se takové spojení provádí na trubkách Ø 32 mm, Ø 40 mm.

7 INSTALACE KABELU A MIKROTRUBIČEK Rezerva optického kabelu se stočí do návinu a uloží se na dno Montáž víka: Nasadit víko s těsněním na korpus Zasypání a zhutnění zeminy: Výkop se musí zasypat ihned po zakončení montážních prací v komoře Navrstvený písek, který vyplňuje prostor kolem se musí důkladně zhutnit Zhutnění se musí provádět tak, aby se zabránilo deformaci ULOŽENÍ A ZABEZPEČENÍ KOMORY NAD ZEMÍ Při uložení současně s terénem má víko dodatečné zamykání: zámek s regulací příchytky zamykání na zámek Spojení trubek s korpusem se provádí jak je uvedeno výše. ULOŽENÍ KOMORY NA STĚNU NEBO DO PODLAHY V korpusu a ve stěně (a nebo v podlaze) se vyvrtá otvor pro hmoždinky. Pod šroub se vloží gumové těsnění s ocelovou podložkou a šroub se dotáhne.

8 Výhody použití komor ELPLAST Nízká hmotnost minimální náklady na montáž a přepravu Ideální vodotěsnost - také v místech vstupů trubek a kabelů do Jednoduchost a rychlost montáže Možnost montáže ve ztížených terénních podmínkách, např.: při vysoké úrovni spodních vod, při nízkých teplotách, při dešti atd. Materiál komor neabsorbuje vodu Dlouhá životnost výrobku, dobrá mechanická pevnost, stalá konstrukce, odolnost vůči korozi a vynikající odolnost proti chemikáliím Odolnost vůči nízkým teplotám Ekologický výrobek podléhá recyklaci SITEL, spol. s r.o., Nad Elektrárnou 411, Praha -10 Slatiny Tel: , fax: , sitel@sitel.cz
