Kresba pomocí nadstavby

Transkript

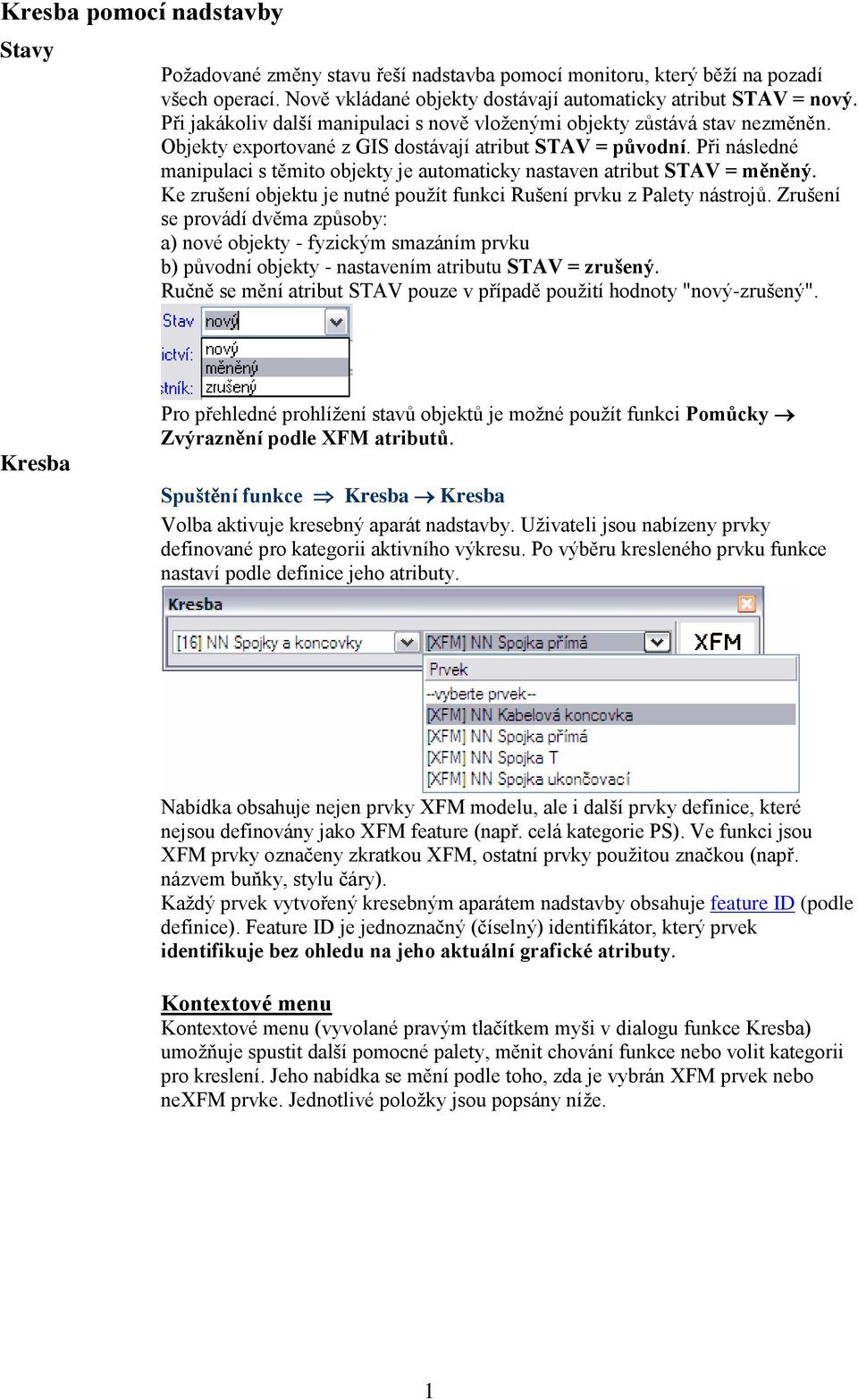

1 Kresba pomocí nadstavby Stavy Požadované změny stavu řeší nadstavba pomocí monitoru, který běží na pozadí všech operací. Nově vkládané objekty dostávají automaticky atribut STAV = nový. Při jakákoliv další manipulaci s nově vloženými objekty zůstává stav nezměněn. Objekty exportované z GIS dostávají atribut STAV = původní. Při následné manipulaci s těmito objekty je automaticky nastaven atribut STAV = měněný. Ke zrušení objektu je nutné použít funkci Rušení prvku z Palety nástrojů. Zrušení se provádí dvěma způsoby: a) nové objekty - fyzickým smazáním prvku b) původní objekty - nastavením atributu STAV = zrušený. Ručně se mění atribut STAV pouze v případě použití hodnoty "nový-zrušený". Kresba Pro přehledné prohlížení stavů objektů je možné použít funkci Pomůcky Zvýraznění podle XFM atributů. Spuštění funkce Kresba Kresba Volba aktivuje kresebný aparát nadstavby. Uživateli jsou nabízeny prvky definované pro kategorii aktivního výkresu. Po výběru kresleného prvku funkce nastaví podle definice jeho atributy. Nabídka obsahuje nejen prvky XFM modelu, ale i další prvky definice, které nejsou definovány jako XFM feature (např. celá kategorie PS). Ve funkci jsou XFM prvky označeny zkratkou XFM, ostatní prvky použitou značkou (např. názvem buňky, stylu čáry). Každý prvek vytvořený kresebným aparátem nadstavby obsahuje feature ID (podle definice). Feature ID je jednoznačný (číselný) identifikátor, který prvek identifikuje bez ohledu na jeho aktuální grafické atributy. Kontextové menu Kontextové menu (vyvolané pravým tlačítkem myši v dialogu funkce Kresba) umožňuje spustit další pomocné palety, měnit chování funkce nebo volit kategorii pro kreslení. Jeho nabídka se mění podle toho, zda je vybrán XFM prvek nebo nexfm prvke. Jednotlivé položky jsou popsány níže. 1

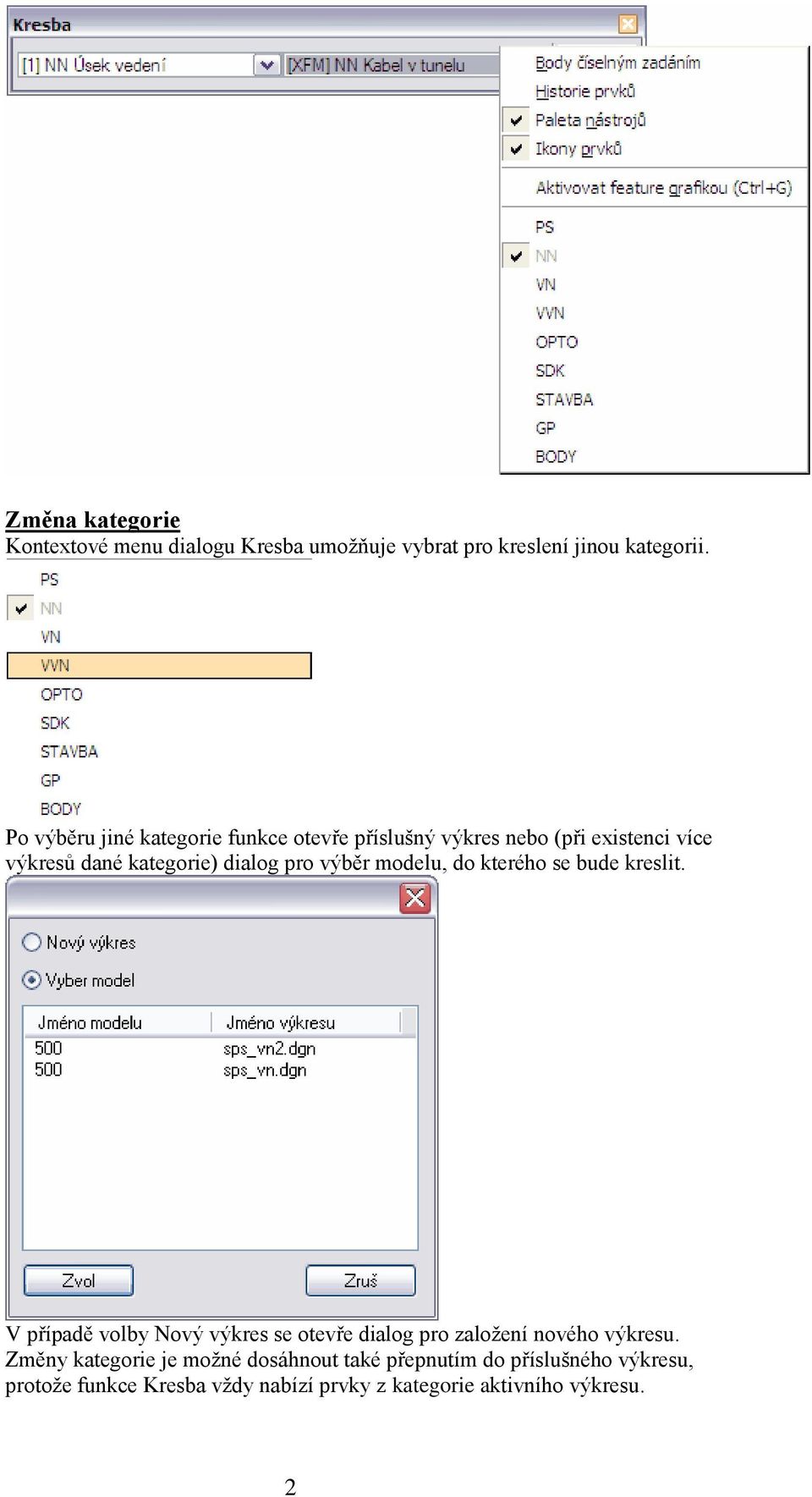

2 Změna kategorie Kontextové menu dialogu Kresba umožňuje vybrat pro kreslení jinou kategorii. Po výběru jiné kategorie funkce otevře příslušný výkres nebo (při existenci více výkresů dané kategorie) dialog pro výběr modelu, do kterého se bude kreslit. V případě volby Nový výkres se otevře dialog pro založení nového výkresu. Změny kategorie je možné dosáhnout také přepnutím do příslušného výkresu, protože funkce Kresba vždy nabízí prvky z kategorie aktivního výkresu. 2

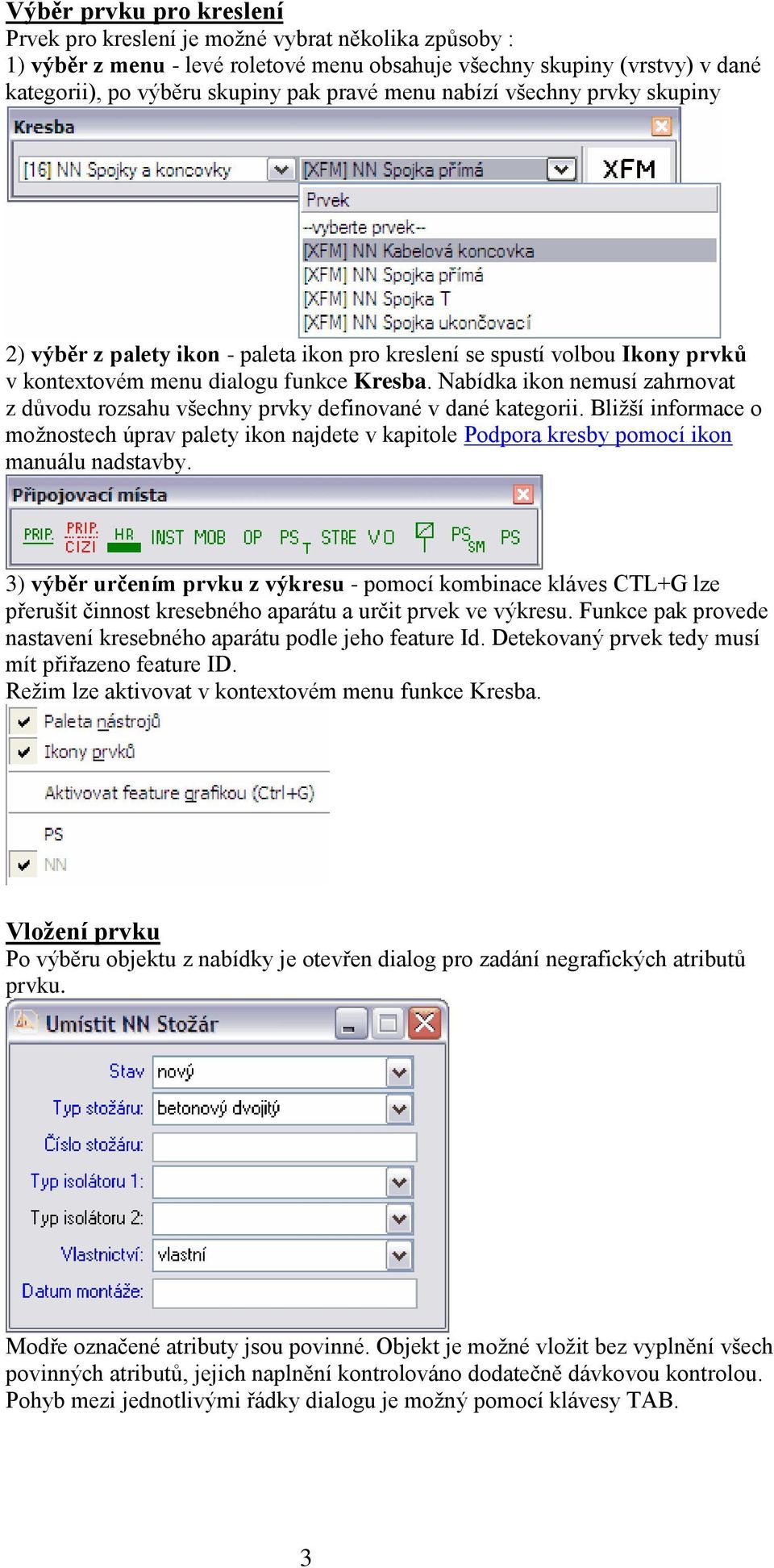

3 Výběr prvku pro kreslení Prvek pro kreslení je možné vybrat několika způsoby : 1) výběr z menu - levé roletové menu obsahuje všechny skupiny (vrstvy) v dané kategorii), po výběru skupiny pak pravé menu nabízí všechny prvky skupiny 2) výběr z palety ikon - paleta ikon pro kreslení se spustí volbou Ikony prvků v kontextovém menu dialogu funkce Kresba. Nabídka ikon nemusí zahrnovat z důvodu rozsahu všechny prvky definované v dané kategorii. Bližší informace o možnostech úprav palety ikon najdete v kapitole Podpora kresby pomocí ikon manuálu nadstavby. 3) výběr určením prvku z výkresu - pomocí kombinace kláves CTL+G lze přerušit činnost kresebného aparátu a určit prvek ve výkresu. Funkce pak provede nastavení kresebného aparátu podle jeho feature Id. Detekovaný prvek tedy musí mít přiřazeno feature ID. Režim lze aktivovat v kontextovém menu funkce Kresba. Vložení prvku Po výběru objektu z nabídky je otevřen dialog pro zadání negrafických atributů prvku. Modře označené atributy jsou povinné. Objekt je možné vložit bez vyplnění všech povinných atributů, jejich naplnění kontrolováno dodatečně dávkovou kontrolou. Pohyb mezi jednotlivými řádky dialogu je možný pomocí klávesy TAB. 3

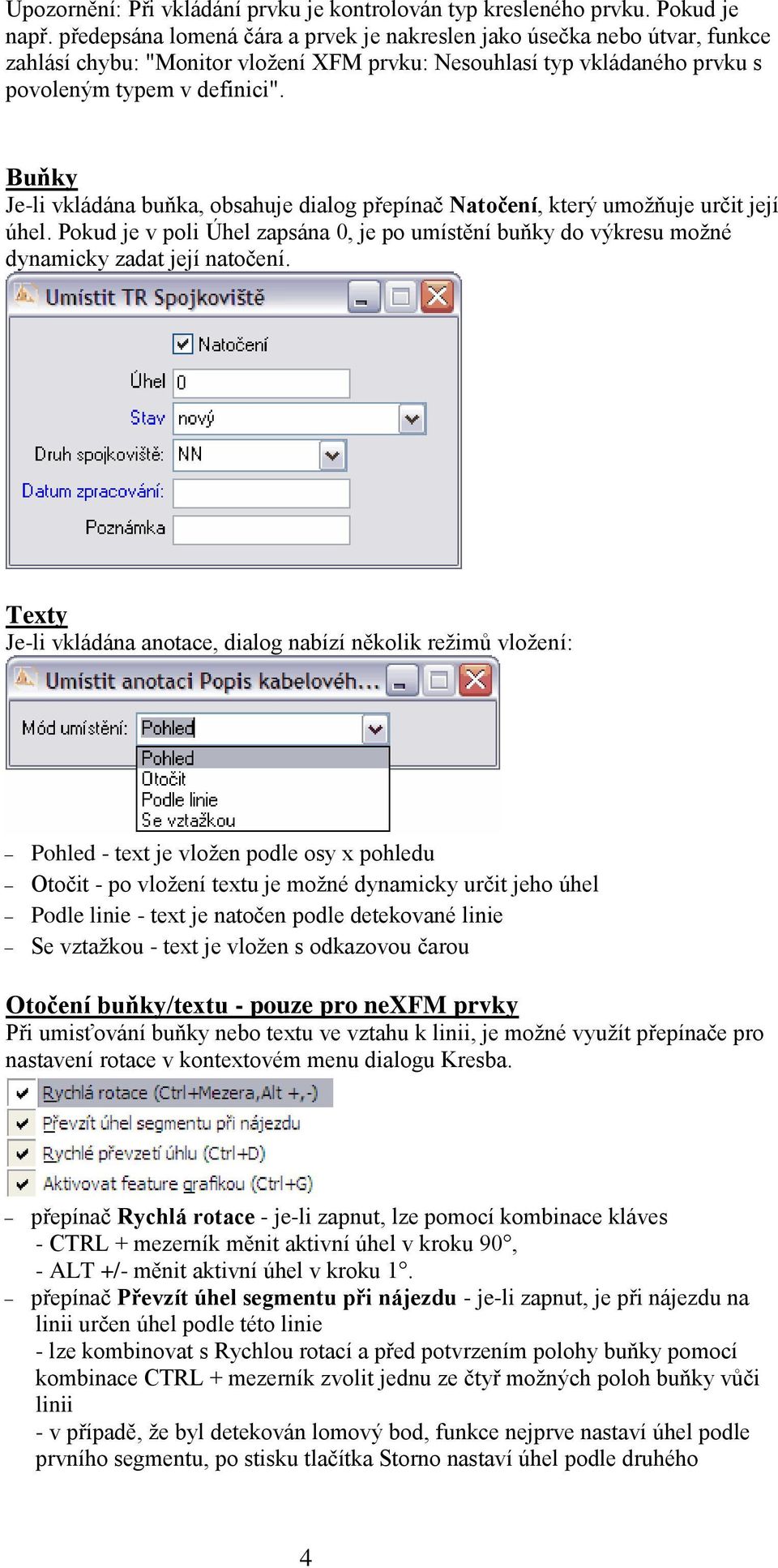

4 Upozornění: Při vkládání prvku je kontrolován typ kresleného prvku. Pokud je např. předepsána lomená čára a prvek je nakreslen jako úsečka nebo útvar, funkce zahlásí chybu: "Monitor vložení XFM prvku: Nesouhlasí typ vkládaného prvku s povoleným typem v definici". Buňky Je-li vkládána buňka, obsahuje dialog přepínač Natočení, který umožňuje určit její úhel. Pokud je v poli Úhel zapsána 0, je po umístění buňky do výkresu možné dynamicky zadat její natočení. Texty Je-li vkládána anotace, dialog nabízí několik režimů vložení: Pohled - text je vložen podle osy x pohledu Otočit - po vložení textu je možné dynamicky určit jeho úhel Podle linie - text je natočen podle detekované linie Se vztažkou - text je vložen s odkazovou čarou Otočení buňky/textu - pouze pro nexfm prvky Při umisťování buňky nebo textu ve vztahu k linii, je možné využít přepínače pro nastavení rotace v kontextovém menu dialogu Kresba. přepínač Rychlá rotace - je-li zapnut, lze pomocí kombinace kláves - CTRL + mezerník měnit aktivní úhel v kroku 90, - ALT +/- měnit aktivní úhel v kroku 1. přepínač Převzít úhel segmentu při nájezdu - je-li zapnut, je při nájezdu na linii určen úhel podle této linie - lze kombinovat s Rychlou rotací a před potvrzením polohy buňky pomocí kombinace CTRL + mezerník zvolit jednu ze čtyř možných poloh buňky vůči linii - v případě, že byl detekován lomový bod, funkce nejprve nastaví úhel podle prvního segmentu, po stisku tlačítka Storno nastaví úhel podle druhého 4

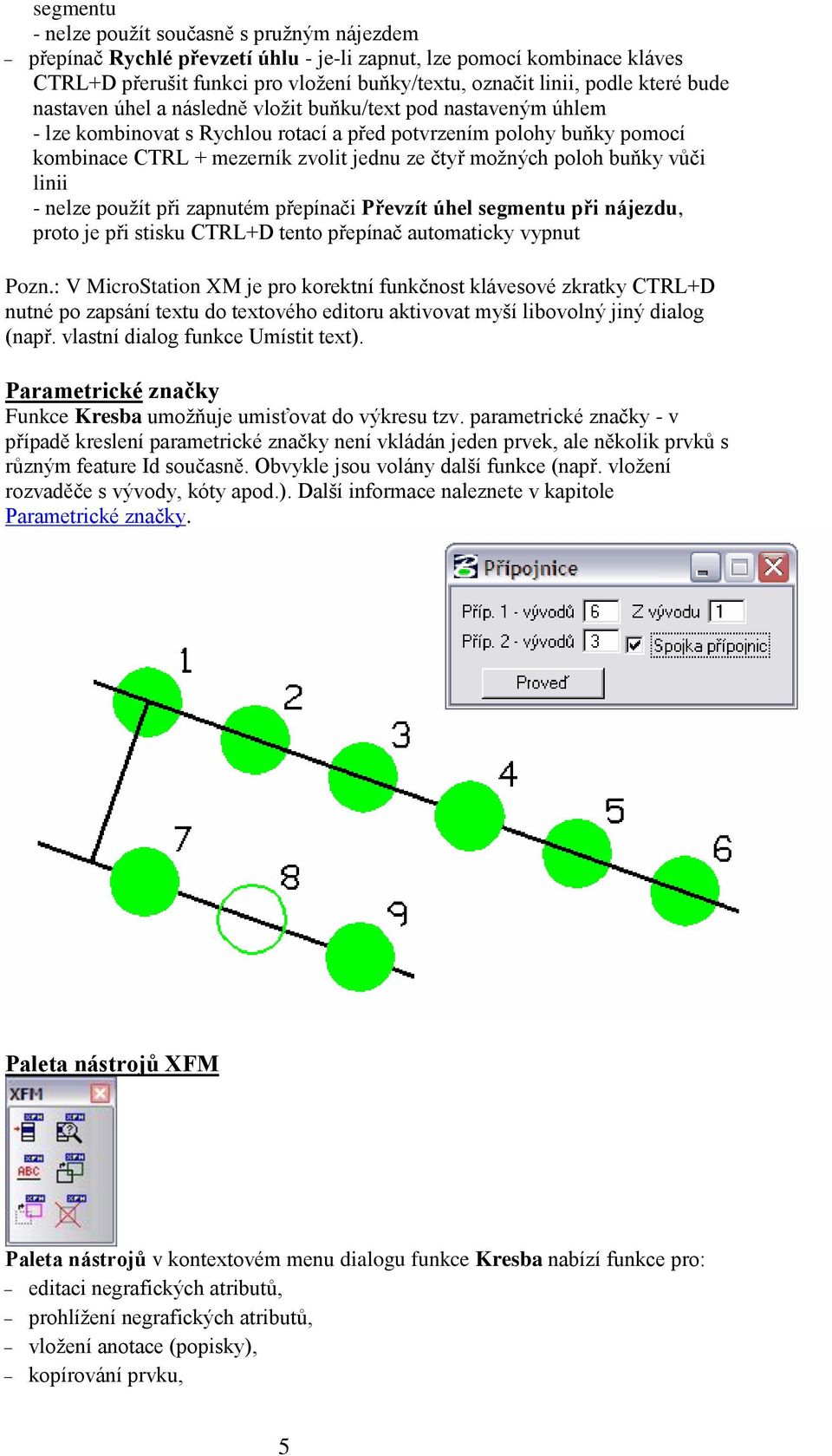

5 segmentu - nelze použít současně s pružným nájezdem přepínač Rychlé převzetí úhlu - je-li zapnut, lze pomocí kombinace kláves CTRL+D přerušit funkci pro vložení buňky/textu, označit linii, podle které bude nastaven úhel a následně vložit buňku/text pod nastaveným úhlem - lze kombinovat s Rychlou rotací a před potvrzením polohy buňky pomocí kombinace CTRL + mezerník zvolit jednu ze čtyř možných poloh buňky vůči linii - nelze použít při zapnutém přepínači Převzít úhel segmentu při nájezdu, proto je při stisku CTRL+D tento přepínač automaticky vypnut Pozn.: V MicroStation XM je pro korektní funkčnost klávesové zkratky CTRL+D nutné po zapsání textu do textového editoru aktivovat myší libovolný jiný dialog (např. vlastní dialog funkce Umístit text). Parametrické značky Funkce Kresba umožňuje umisťovat do výkresu tzv. parametrické značky - v případě kreslení parametrické značky není vkládán jeden prvek, ale několik prvků s různým feature Id současně. Obvykle jsou volány další funkce (např. vložení rozvaděče s vývody, kóty apod.). Další informace naleznete v kapitole Parametrické značky. Paleta nástrojů XFM Paleta nástrojů v kontextovém menu dialogu funkce Kresba nabízí funkce pro: editaci negrafických atributů, prohlížení negrafických atributů, vložení anotace (popisky), kopírování prvku, 5

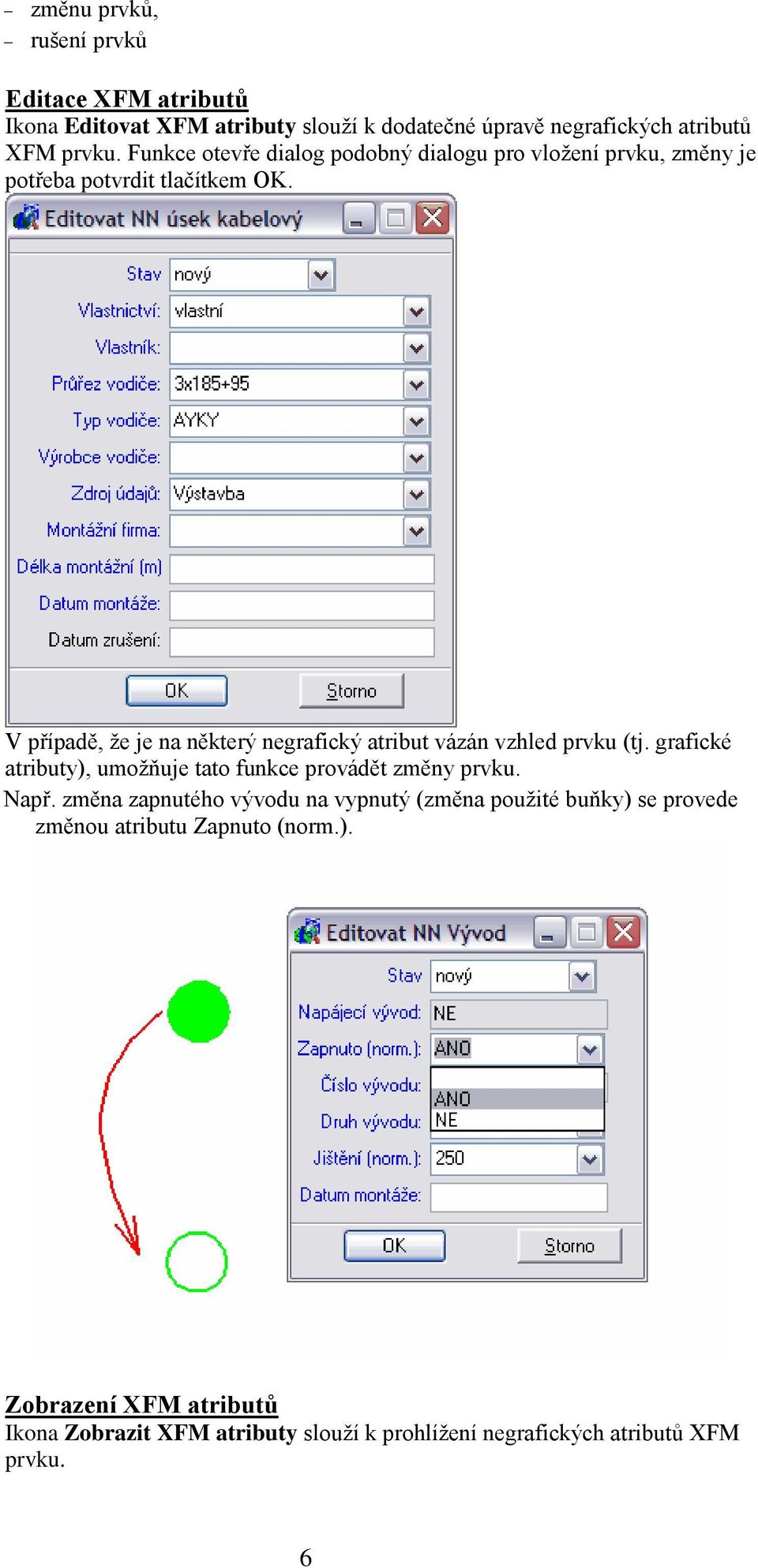

6 změnu prvků, rušení prvků Editace XFM atributů Ikona Editovat XFM atributy slouží k dodatečné úpravě negrafických atributů XFM prvku. Funkce otevře dialog podobný dialogu pro vložení prvku, změny je potřeba potvrdit tlačítkem OK. V případě, že je na některý negrafický atribut vázán vzhled prvku (tj. grafické atributy), umožňuje tato funkce provádět změny prvku. Např. změna zapnutého vývodu na vypnutý (změna použité buňky) se provede změnou atributu Zapnuto (norm.). Zobrazení XFM atributů Ikona Zobrazit XFM atributy slouží k prohlížení negrafických atributů XFM prvku. 6

7 Vložení anotace Ikona Umístit XFM anotaci vloží do výkresu anotaci vybraného prvku. V dialogu je možné zvolit způsob vložení textu. Obsah anotace je definován negrafickými atributu popisovaného prvku. Kopírování Ikona Kopírovat dle aktivního umožňuje zkopírovat vybraný prvek do shodných souřadnic (i z referenčního výkresu) a změnit jeho atributy podle aktuálního nastavení. XFM atributy se přenesou, pokud je to možné. Změna prvku Ikona Změnit dle aktivního umožňuje změnit atributy existujícího prvku ve výkresu na atributy aktuálně vybrané. XFM atributy se přenesou, pokud je to možné. Rušení prvku V případě XFM prvku s parametrem STAV="nový", dojde k fyzickému smazání prvku. V ostatních případech je prvek ve výkresu ponechán a jeho STAV nastaven na hodnotu "zrušený". 7

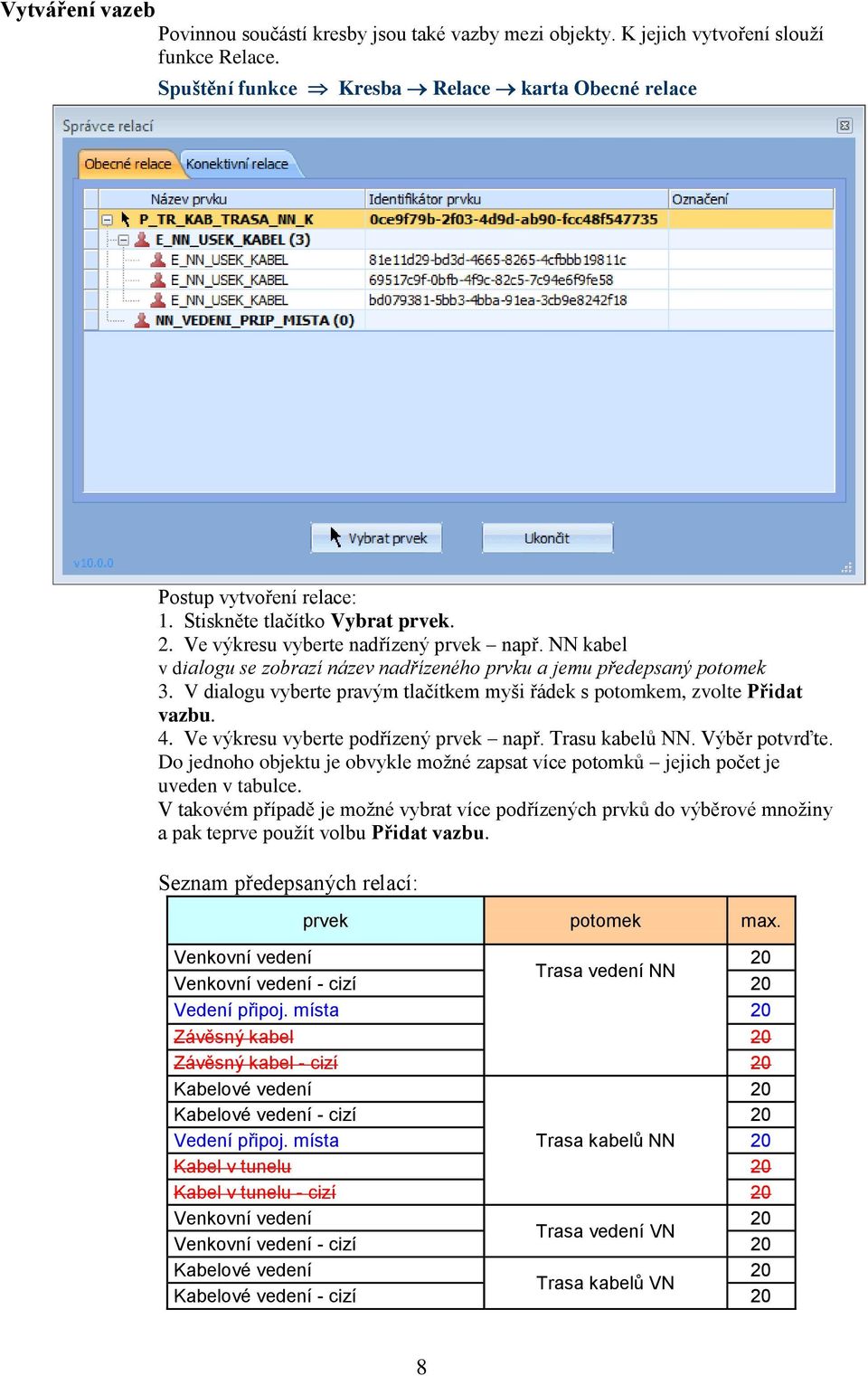

8 Vytváření vazeb Povinnou součástí kresby jsou také vazby mezi objekty. K jejich vytvoření slouží funkce Relace. Spuštění funkce Kresba Relace karta Obecné relace Postup vytvoření relace: 1. Stiskněte tlačítko Vybrat prvek. 2. Ve výkresu vyberte nadřízený prvek např. NN kabel v dialogu se zobrazí název nadřízeného prvku a jemu předepsaný potomek 3. V dialogu vyberte pravým tlačítkem myši řádek s potomkem, zvolte Přidat vazbu. 4. Ve výkresu vyberte podřízený prvek např. Trasu kabelů NN. Výběr potvrďte. Do jednoho objektu je obvykle možné zapsat více potomků jejich počet je uveden v tabulce. V takovém případě je možné vybrat více podřízených prvků do výběrové množiny a pak teprve použít volbu Přidat vazbu. Seznam předepsaných relací: prvek potomek max. Venkovní vedení Trasa vedení NN Venkovní vedení - cizí Vedení připoj. místa Závěsný kabel Závěsný kabel - cizí Kabelové vedení Kabelové vedení - cizí Vedení připoj. místa Trasa kabelů NN Kabel v tunelu Kabel v tunelu - cizí Venkovní vedení Trasa vedení VN Venkovní vedení - cizí Kabelové vedení Trasa kabelů VN Kabelové vedení - cizí 8

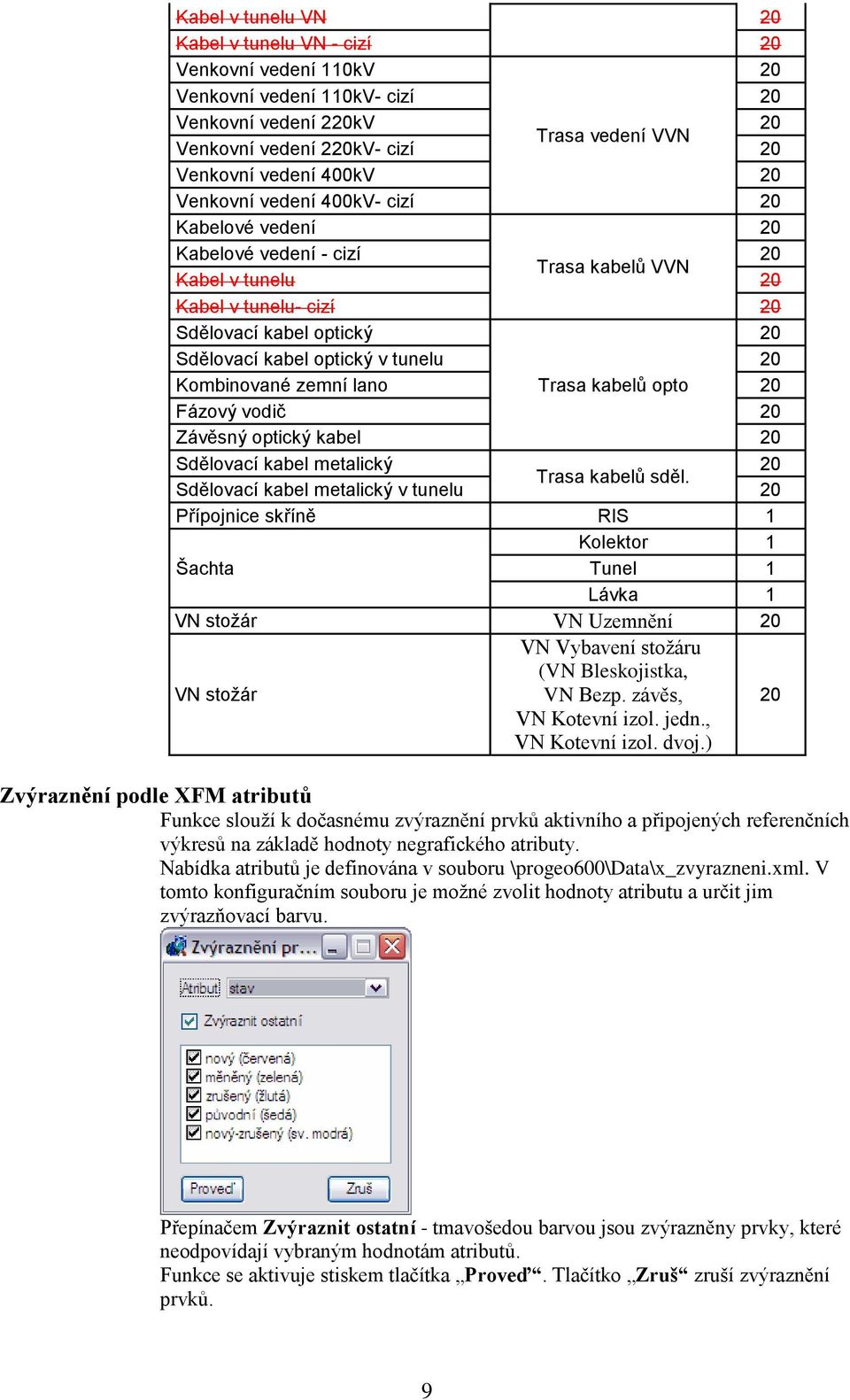

9 Kabel v tunelu VN Kabel v tunelu VN - cizí Venkovní vedení 110kV Venkovní vedení 110kV- cizí Venkovní vedení 2kV Trasa vedení VVN Venkovní vedení 2kV- cizí Venkovní vedení 400kV Venkovní vedení 400kV- cizí Kabelové vedení Kabelové vedení - cizí Trasa kabelů VVN Kabel v tunelu Kabel v tunelu- cizí Sdělovací kabel optický Sdělovací kabel optický v tunelu Kombinované zemní lano Trasa kabelů opto Fázový vodič Závěsný optický kabel Sdělovací kabel metalický Trasa kabelů sděl. Sdělovací kabel metalický v tunelu Přípojnice skříně RIS 1 Kolektor 1 Šachta Tunel 1 Lávka 1 VN stožár VN Uzemnění VN stožár VN Vybavení stožáru (VN Bleskojistka, VN Bezp. závěs, VN Kotevní izol. jedn., VN Kotevní izol. dvoj.) Zvýraznění podle XFM atributů Funkce slouží k dočasnému zvýraznění prvků aktivního a připojených referenčních výkresů na základě hodnoty negrafického atributy. Nabídka atributů je definována v souboru \progeo600\data\x_zvyrazneni.xml. V tomto konfiguračním souboru je možné zvolit hodnoty atributu a určit jim zvýrazňovací barvu. Přepínačem Zvýraznit ostatní - tmavošedou barvou jsou zvýrazněny prvky, které neodpovídají vybraným hodnotám atributů. Funkce se aktivuje stiskem tlačítka Proveď. Tlačítko Zruš zruší zvýraznění prvků. 9
