1 NR8201/8301 H.264 Compatible with VAST CMS Lockable HDD & Rack Mount Design NR CH Viewing & Recording External esata Interface NR CH Viewing & Recording RAID 0, 1 Scalable Storage Rev. 1.1

Mount Design NR8201 4-CH Viewing & Recording

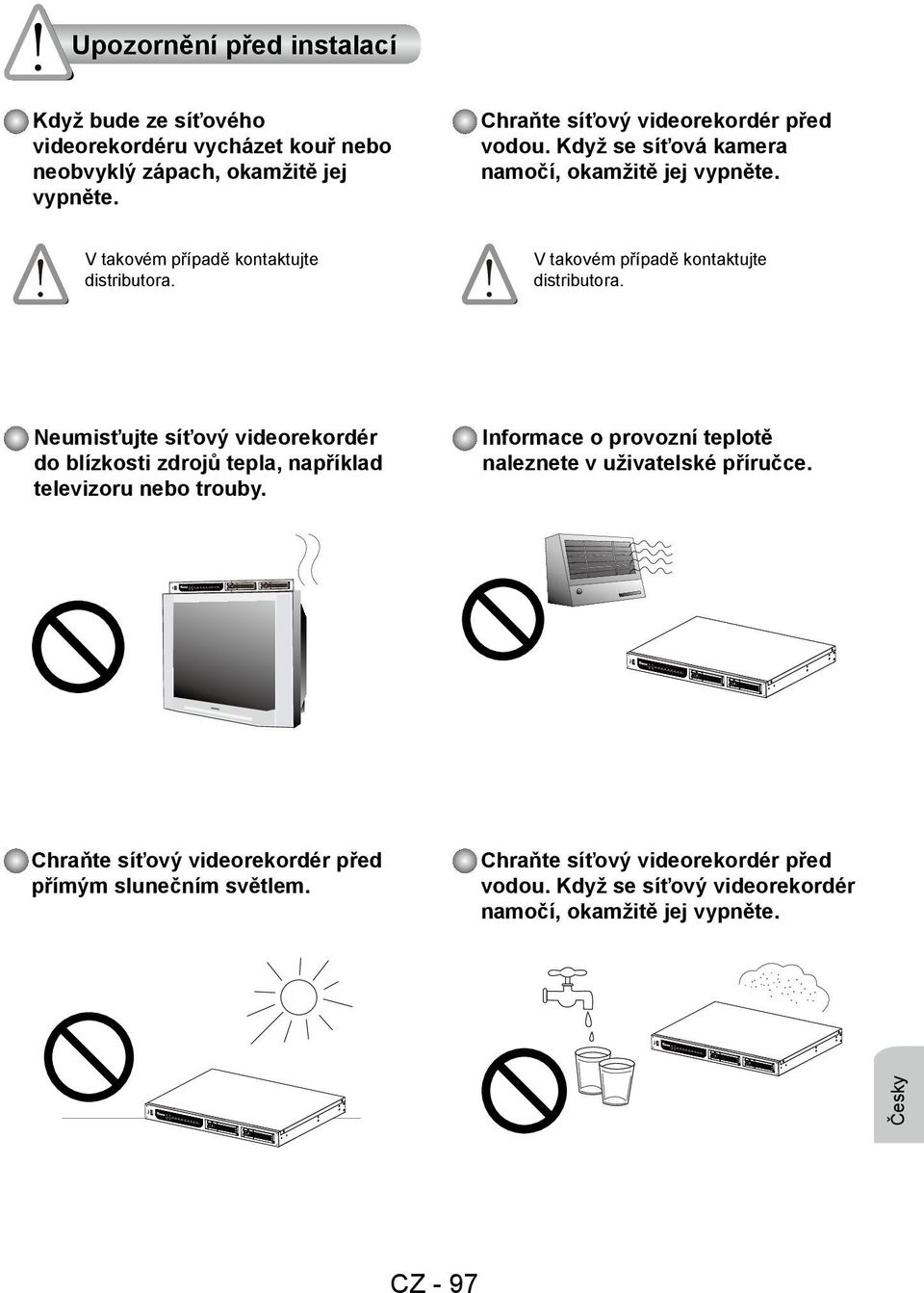

2 Upozornění před instalací Když bude ze síťového videorekordéru vycházet kouř nebo neobvyklý zápach, okamžitě jej vypněte. Chraňte síťový videorekordér před vodou. Když se síťová kamera namočí, okamžitě jej vypněte. V takovém případě kontaktujte distributora. V takovém případě kontaktujte distributora. Neumisťujte síťový videorekordér do blízkosti zdrojů tepla, například televizoru nebo trouby. Informace o provozní teplotě naleznete v uživatelské příručce. Chraňte síťový videorekordér před přímým slunečním světlem. Chraňte síťový videorekordér před vodou. Když se síťový videorekordér namočí, okamžitě jej vypněte. Česky CZ - 97

V takovém případě kontaktujte distributora. Neumisťujte síťový videorekordér do blízkosti zdrojů tepla, například televizoru nebo trouby.

3 Neumisťujte síťový videorekordér na nestabilní povrchy. Nedotýkejte se síťového videorekordéru za bouřky. Nenechejte síťový videorekordér spadnout. Nevkládejte nebo nevsunujte do síťového videorekordéru žádné předměty, například jehly. CZ - 98

Nenechejte síťový videorekordér spadnout.

4 WAN LAN1 LAN2 LAN3 LAN G NR8201 Network Video Recorder 1 Obsah balení NR8201 (4 kanály) nebo NR8301 (8 kanálů) Napájecí kabel NR8201 NR8301 CD se softwarem Držák pro uchycení do datového rozvaděče NR8201: Elastické sluchátko x 2 Šrouby x 4 (černé) Šrouby x 4 (šedé) Klíč x 2 NR8301: Elastické sluchátko x 2 Šrouby x 4 (černé) Šrouby x 4 (šedé) Klíč x 2 Záruční karta Stručná instalační příručka Česky CZ - 99

NR8201: Elastické sluchátko x 2 Šrouby x 4 (černé) Šrouby x 4 (šedé) Klíč x 2 NR8301: Elastické

5 Power Status PoE HDD Power Status PoE HDD WAN LAN1 LAN2 LAN3 LAN4 RESET NR8201 Network Video Recorder RESET esata Fyzický popis NR8301 Konektor USB Indikace stavu Vyjímatelný a uzamykatelný rámeček na pevný disk x 2 Konektor pro napájecí kabel Zásuvka Ethernet 10/100 RJ45 x 8 (LAN), zásuvka Gigabit Ethernet RJ45 x 1 (WAN) LAN2 LAN4 LAN6 LAN8 POWER AC IN 100V-240V LAN1 LAN3 LAN5 LAN7 WAN Tlačítko zapnout/vypnout Zapuštěné tlačítko reset Společná svorkovnice vstupu/výstupu NR8201 Konektor USB Vyjímatelný a uzamykatelný rámeček na pevný disk x 1 Konektor USB Konektor pro napájecí kabel Zásuvka Ethernet 10/100 RJ45 x 4 (LAN), zásuvka Gigabit Ethernet RJ45 x 1 (WAN) Konektor esata POWER AC IN 100V-240V LAN1 LAN3 LAN5 LAN7 WAN Tlačítko zapnout/vypnout Zapuštěné tlačítko reset Společná svorkovnice vstupu/výstupu CZ - 100

LAN3 LAN5 LAN7 WAN 1 234 5 6 7 8 9 101112 Tlačítko zapnout/vypnout Zapuštěné tlačítko reset Společná svorkovnice vstupu/výstupu NR8201 Konektor USB Vyjímatelný a uzamykatelný rámeček na pevný disk x

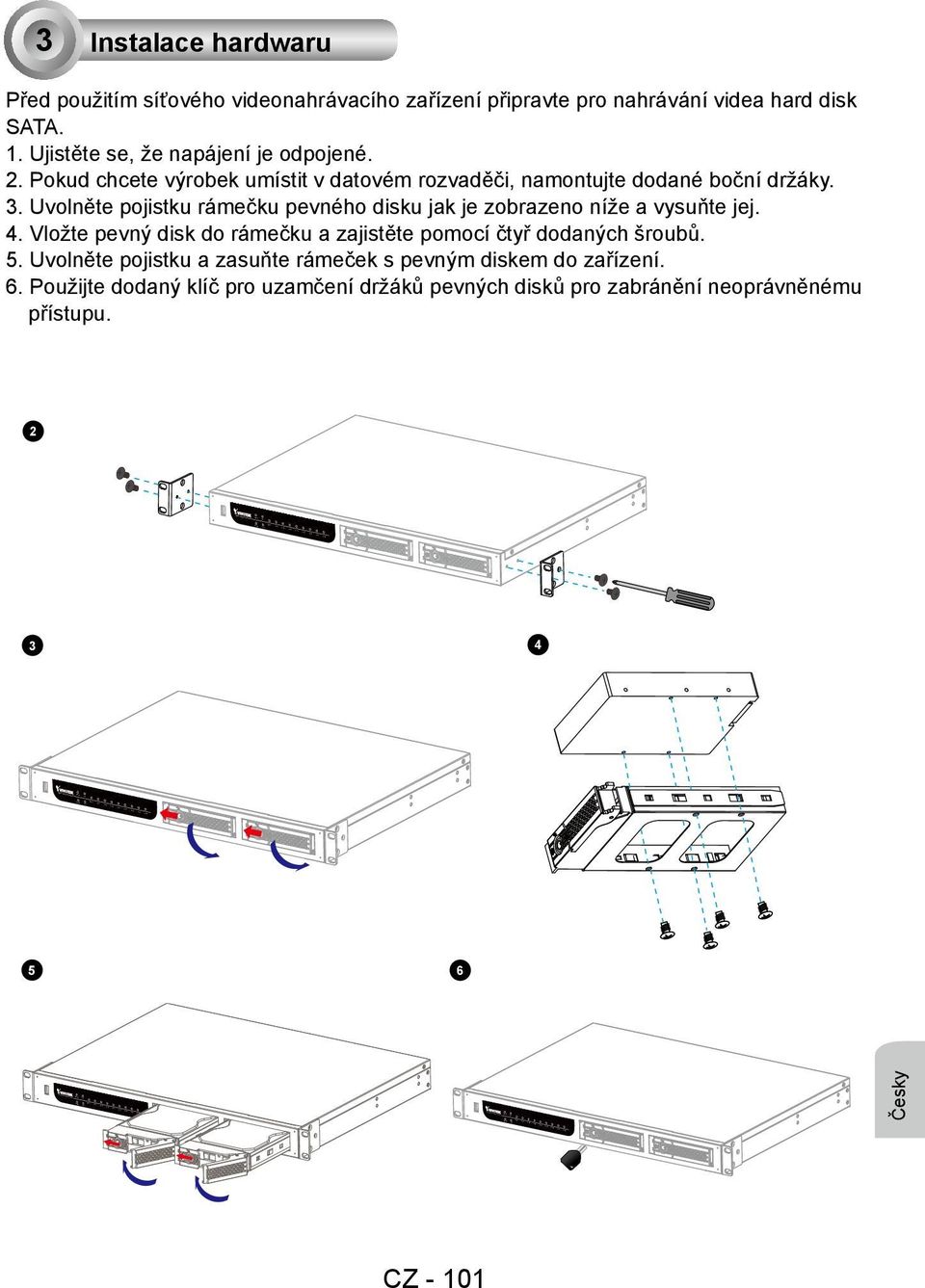

6 3 Instalace hardwaru Před použitím síťového videonahrávacího zařízení připravte pro nahrávání videa hard disk SATA. 1. Ujistěte se, že napájení je odpojené. 2. Pokud chcete výrobek umístit v datovém rozvaděči, namontujte dodané boční držáky. 3. Uvolněte pojistku rámečku pevného disku jak je zobrazeno níže a vysuňte jej. 4. Vložte pevný disk do rámečku a zajistěte pomocí čtyř dodaných šroubů. 5. Uvolněte pojistku a zasuňte rámeček s pevným diskem do zařízení. 6. Použijte dodaný klíč pro uzamčení držáků pevných disků pro zabránění neoprávněnému přístupu Česky CZ - 101

Uvolněte pojistku rámečku pevného disku jak je zobrazeno níže a vysuňte jej. 4.

7 WAN LAN1 LAN2 LAN3 LAN4 POWER NR8201 Network Video Recorder AC IN 100V-240V Power/MIC Activity RESET Power/MIC LAN2 LAN1 Activity LAN4 LAN3 LAN6 LAN5 LAN8 LAN7 WAN Vytvoření sítě 1. Zapojte dodaný napájecí kabel ze síťového videorekordéru do elektrické zásuvky. 2. Stisknutím tlačítka napájení zapnete síťový videorekordér. 3. Připojte síťové kamery do portů PoE LAN. Připojte PC do portu WAN přímo, nebo prostřednictvím LAN. Toto zařízení je vybaveno DHCP serverem pro poskytování adres všem zařízením připojeným do portů LAN. Je nutné nastavit porty LAN a WAN pro využívání odlišných rozsahů podsítí třídy C, tedy např xxx pro LAN and xxx pro WAN. 4. Pokud chcete k zařízení přistupovat přes Internet, připojte jej k Internetu prostřednictvím portu WAN. 5. Pokud máte externí zařízení, například snímače a alarmy, připojte je ke společné svorkovnici vstupu/výstupu. NVR se zabudovaným DHCP serverem Private LAN LAN 4 3 Kabel, modem DSL nebo router Síťová kamera (PoE) Internet x8 Podsíť #0, třída C Podsíť #1, třída C PC pro správu 3 NR kanálů PoE Přenos dat Napájení 4 kanály PoE Přenos dat 5 1: Napájení 2: Reléový výstup COM 3: Reléový výstup N.O. 4: Digitální vstup 1 5: Digitální vstup 1 zem 6: Digitální vstup 2 7: Digitální vstup 2 zem 8: Digitální vstup 3 9: Digitální vstup 3 zem 10: Digitální vstup 4 11: Digitální vstup 4 zem 12: Zem NR8201 Napájení CZ - 102

Připojte PC do portu WAN přímo, nebo prostřednictvím LAN. Toto zařízení je vybaveno DHCP serverem pro poskytování adres všem zařízením připojeným do portů LAN.

8 5 Přiřazení IP adresy Pokud Vaše síť neprovozuje DHCP server, můžete pro prvotní konfiguraci připojit PC do portu LAN zařízení. Videorekordér má z výroby přednastavenou adresu K zařízení se lze připojit prostřednictvím uvedené adresy a pak ručně změnit IP adresu portu WAN na požadovanou hodnotu. 1-2 Pokud Vaše síť provozuje DHCP server, připojte k lokální síti port WAN a využijte nástroj Installation Wizard 2 z dodaného CD pro vyhledání adresy zařízení. K videorekordéru se poté připojíte zadáním nalezené adresy do internetového prohlížeče. 1-3 Po připojení k NVR serveru ponechejte nastavení LAN jako výchozí. Můžete nechat, aby DHCP server přiřadil IP adresu WAN portu serveru NVR - nebo - pokud potřebujete přistupovat k předávání nebo DMZ. 2. Pokud si přejete k videorekordéru přistupovat i z Internetu, zadejte prosím v nastavení IP adresu WAN. Pro přístup k Internetu je možné využít i protokol DDNS. Zařízení podporuje tři způsoby získání WAN IP adresy: DHCP (dynamická IP adresa), statická IP adresa a PPPoE (DSL). Pokud Vaše síť provozuje DHCP server, je možné pro získání IP adresy portu WAN využít nástroj VIVOTEK Installation Wizard 2 (IW2). (1) Nainstalujte průvodce Installation Wizard 2 z adresáře softwarových nástrojů Software Utility na disku CD se softwarem. (2) Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem klepnutím na tlačítko Next (Další). Installation Wizard 2 (3) Program vyhledá síťová zařízení VIVOTEK v rámci stejné sítě LAN. (4) Po skončení hledání se zobrazí hlavní okno instalačního programu. Klepnutím na adresu MAC, která odpovídá adrese vyznačené na spodní straně přístroje, se připojíte k videorekordéru pomocí prohlížeče Internet Explorer D F NR D107893F NR D107893F Česky 3. Chcete-li přistupovat k videorekordéru z Internetu, použijte IP adresu WAN. CZ - 103

K videorekordéru se poté připojíte zadáním nalezené adresy do internetového prohlížeče. 1-3 Po připojení k NVR serveru ponechejte nastavení LAN jako výchozí.

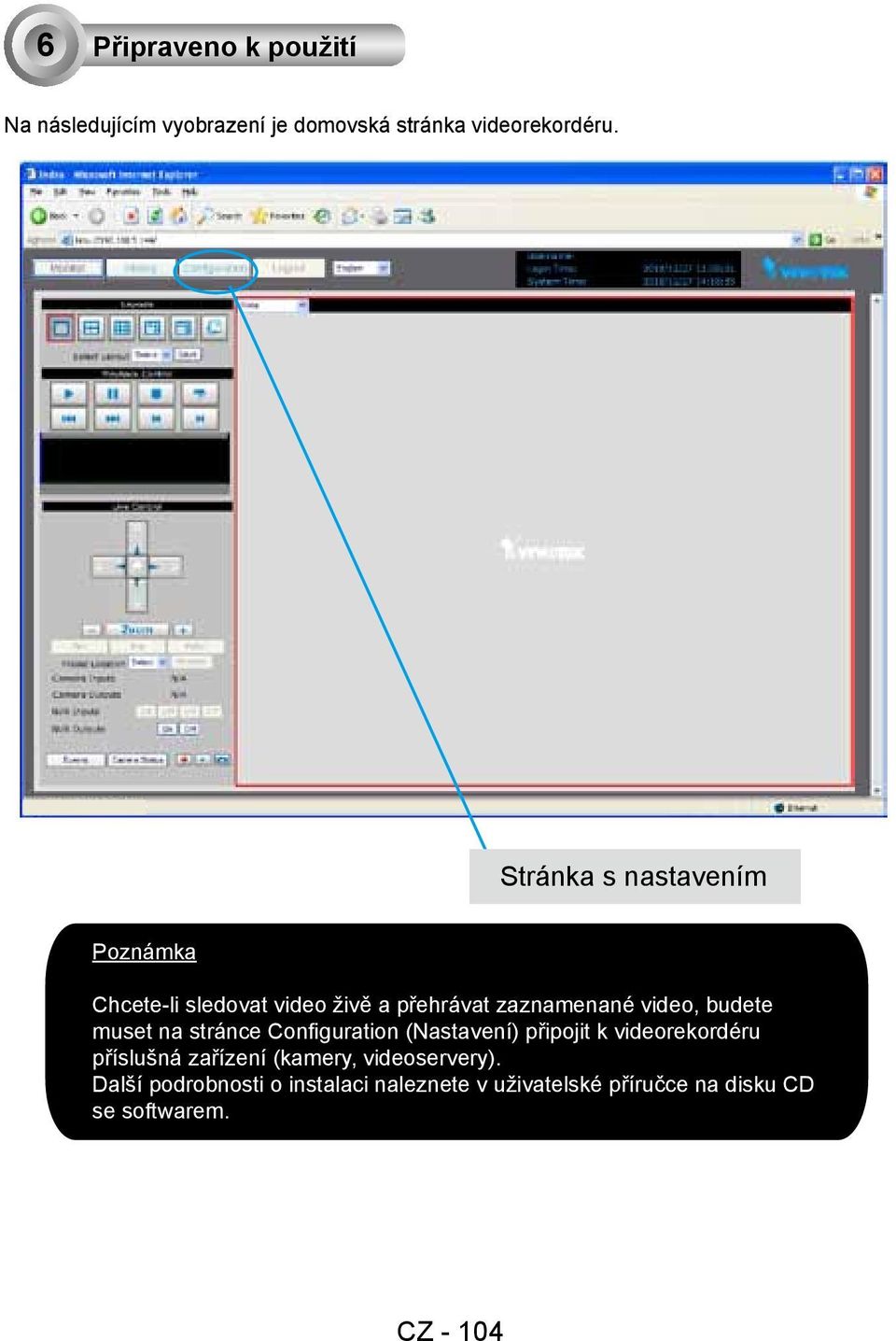

9 6 Připraveno k použití Na následujícím vyobrazení je domovská stránka videorekordéru. Stránka s nastavením Poznámka Chcete-li sledovat video živě a přehrávat zaznamenané video, budete muset na stránce Configuration (Nastavení) připojit k videorekordéru příslušná zařízení (kamery, videoservery). Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se softwarem. CZ - 104

muset na stránce Configuration (Nastavení) připojit k videorekordéru příslušná zařízení (kamery,
