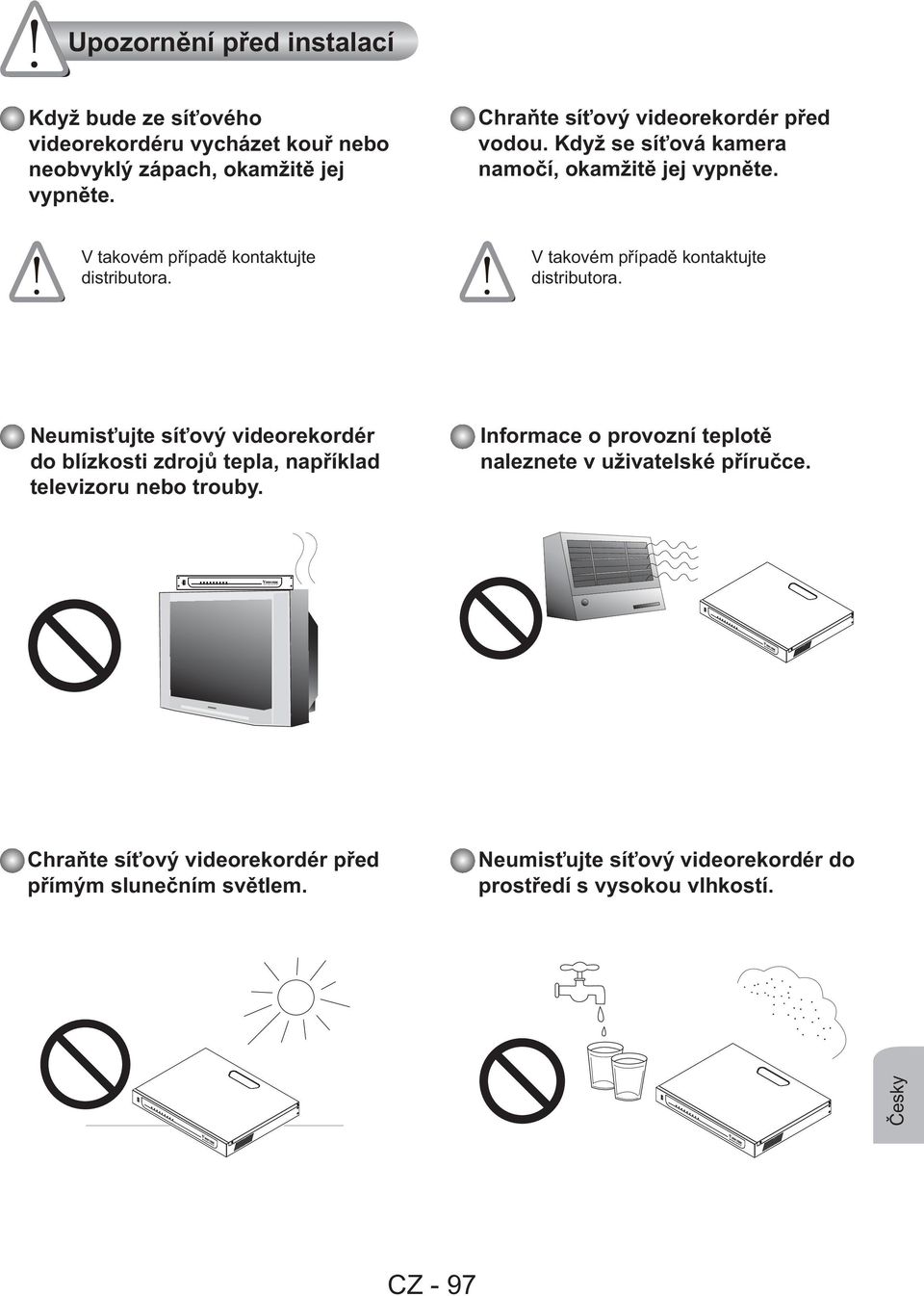

2 Power POE Status HDD WAN LAN1 LAN2 LAN3 LAN4 NR7401 Network Video Recorder Upozornění před instalací Když bude ze síťového videorekordéru vycházet kouř nebo neobvyklý zápach, okamžitě jej vypněte. Chraňte síťový videorekordér před vodou. Když se síťová kamera namočí, okamžitě jej vypněte. V takovém případě kontaktujte distributora. V takovém případě kontaktujte distributora. Neumisťujte síťový videorekordér do blízkosti zdrojů tepla, například televizoru nebo trouby. Informace o provozní teplotě naleznete v uživatelské příručce. Chraňte síťový videorekordér před přímým slunečním světlem. Neumisťujte síťový videorekordér do prostředí s vysokou vlhkostí. Česky CZ - 97

V takovém případě kontaktujte distributora. Neumisťujte síťový videorekordér do blízkosti zdrojů tepla, například televizoru nebo trouby.

3 Neumisťujte síťový videorekordér na nestabilní povrchy. Nedotýkejte se síťového videorekordéru za bouřky. Nenechejte síťový videorekordér spadnout. Nevkládejte nebo nevsunujte do síťového videorekordéru žádné předměty, například jehly. CZ - 98

Nenechejte síťový videorekordér spadnout.

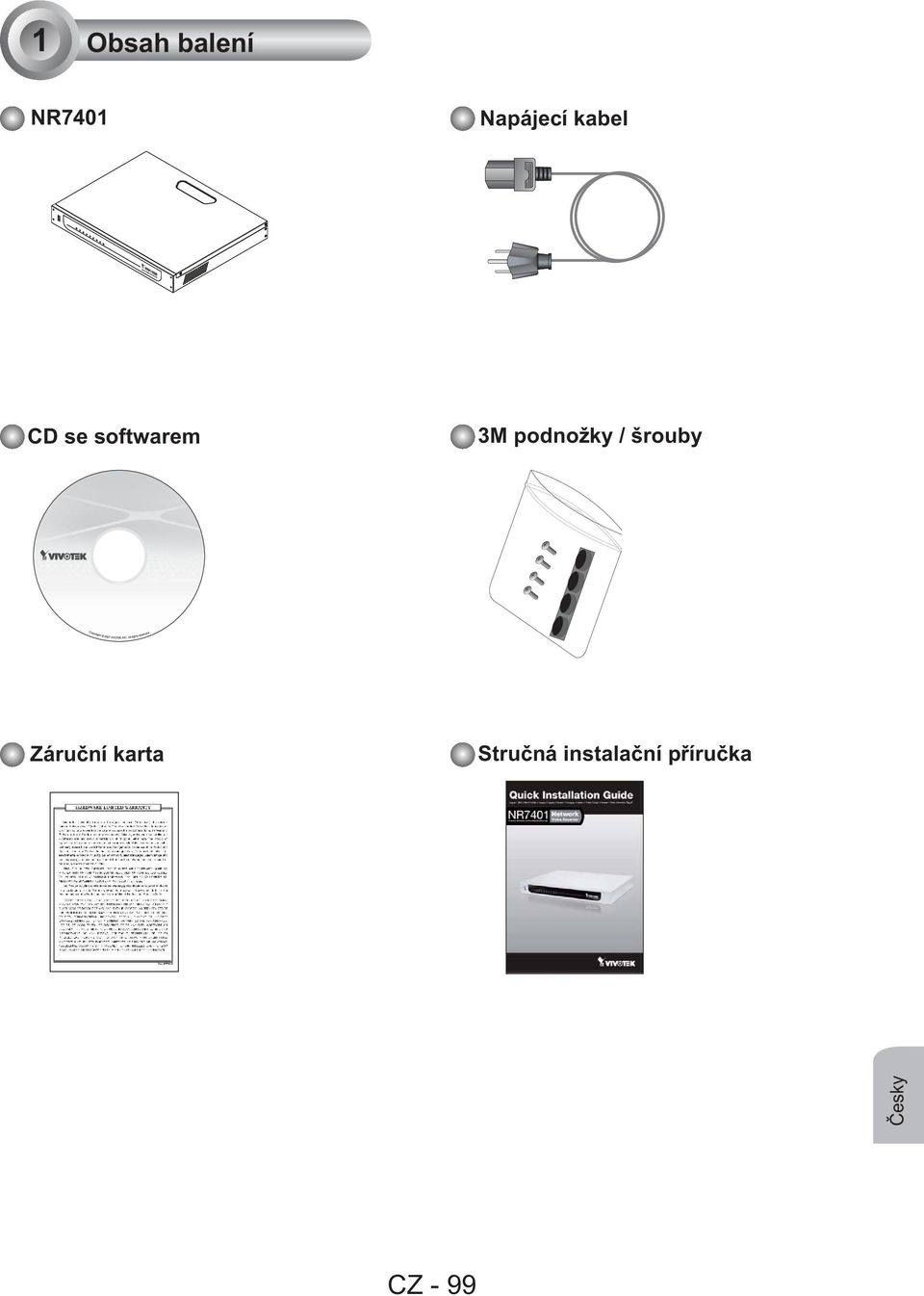

4 1 Obsah balení NR7401 Napájecí kabel CD se softwarem 3M podnožky / šrouby Záruční karta Stručná instalační příručka Česky CZ - 99

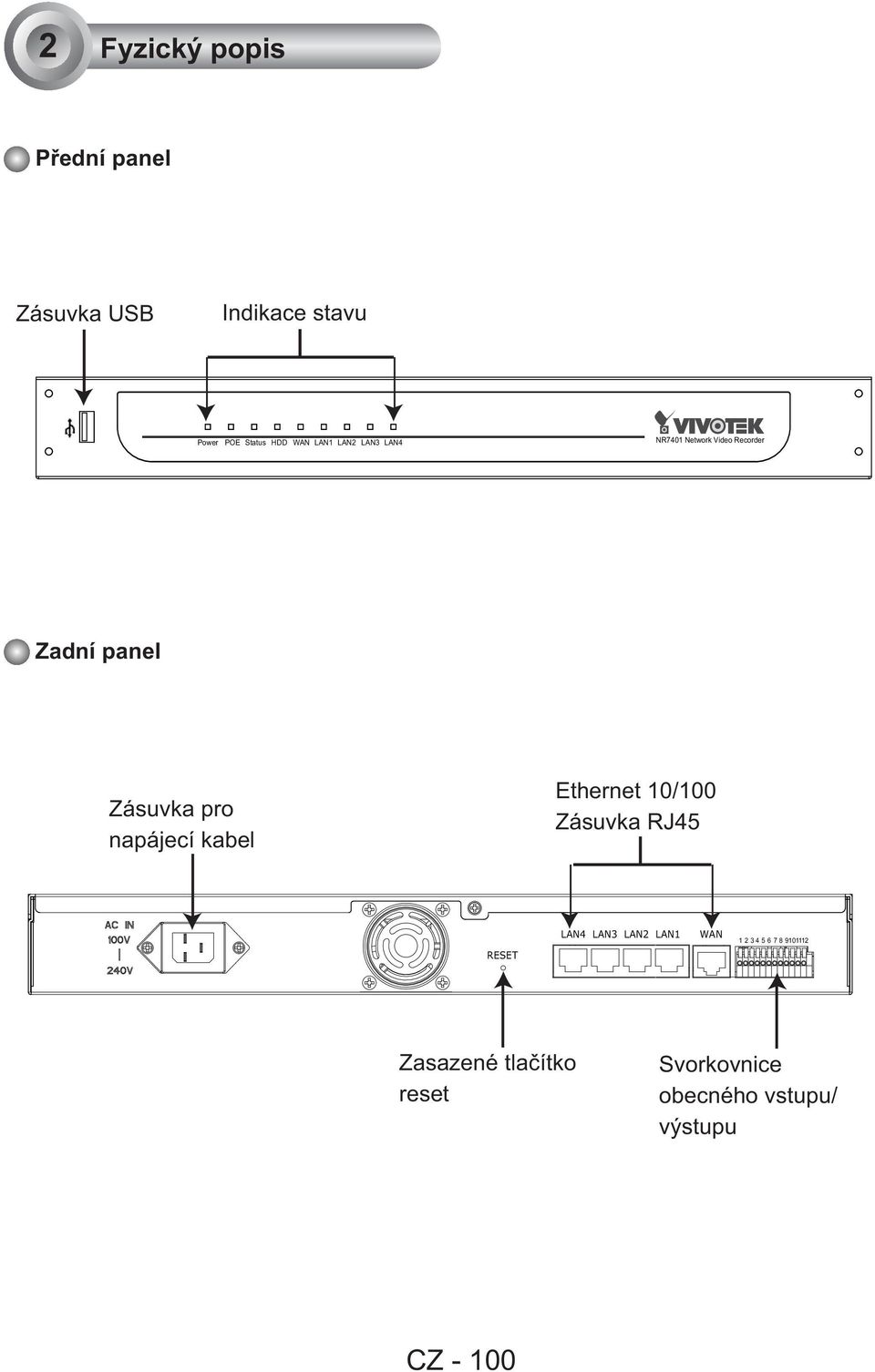

5 2 Fyzický popis Přední panel Zásuvka USB Indikace stavu Power POE Status HDD WAN LAN1 LAN2 LAN3 LAN4 NR7401 Network Video Recorder Zadní panel Zásuvka pro napájecí kabel Ethernet 10/100 Zásuvka RJ45 RESET LAN4 LAN3 LAN2 LAN1 WAN Zasazené tlačítko reset Svorkovnice obecného vstupu/ výstupu CZ - 100

napájecí kabel Ethernet 10/100 Zásuvka RJ45 RESET LAN4 LAN3 LAN2 LAN1 WAN 1 2 3 4

6 3 Instalace hardwaru Nainstalujte pevný disk Před použitím síťového videorekordéru si připravte pevný disk SATA, na který budete video ukládat. 1. Ujistěte se, že je vypnuté napájení. 2. Pomocí šroubováku uvolněte pět šroubků a odsunutím sejměte horní kryt. 3. Uvolněte šroubek a vyjměte konzolu pevného disku. 4. Umístěte pevný disk na konzolu a upevněte jej pomocí čtyř dodaných šroubků. 5. Umístěte pevný disk do síťového videorekordéru. 6. Zasuňte pevný disk podle obrázku a potom jej zajistěte pomocí originálního šroubku. 7. Nasuňte zpět horní kryt a zajistěte jej pomocí pěti originálních šroubků Česky CZ - 101

Uvolněte šroubek a vyjměte konzolu pevného disku. 4. Umístěte pevný disk na konzolu a upevněte jej pomocí čtyř dodaných šroubků. 5.

7 Activity 4 Vytvoření sítě 1. Zapojte dodaný napájecí kabel ze síťového videorekordéru do elektrické zásuvky. 2. Síťové kamery a počítač připojte k videorekordéru NR7401 v síti LAN přes zásuvky LAN. NR7401 podporuje PoE. Je-li síťová kamera kompatibilní s PoE, umožňuje přenos dat i napájení po jediném kabelu Ethernet. 3. Chcete-li mít k videorekordéru NR7401 přístup přes Internet, připojte Internet přes zásuvku WAN. 4. Pokud máte externí zařízení, například snímače a alarmy, proveďte připojení ke svorkovnici obecného vstupu/výstupu. RESET LAN4 LAN3 LAN2 LAN1 WAN Power/MIC LAN LAN 2 LAN WAN 3 Síťová kamera (PoE) Kabel, modem DSL nebo router Internet Síťová kamera (bez PoE) 4 1: Napájení 2: Reléový výstup COM 3: Reléový výstup N.O. 4: Digitální vstup 1 5: Digitální vstup 1 zem 6: Digitální vstup 2 7: Digitální vstup 2 zem 8: Digitální vstup 3 9: Digitální vstup 3 zem 10: Digitální vstup 4 11: Digitální vstup 4 zem 12: Zem CZ - 102

Chcete-li mít k videorekordéru NR7401 přístup přes Internet, připojte Internet přes zásuvku WAN. 4.

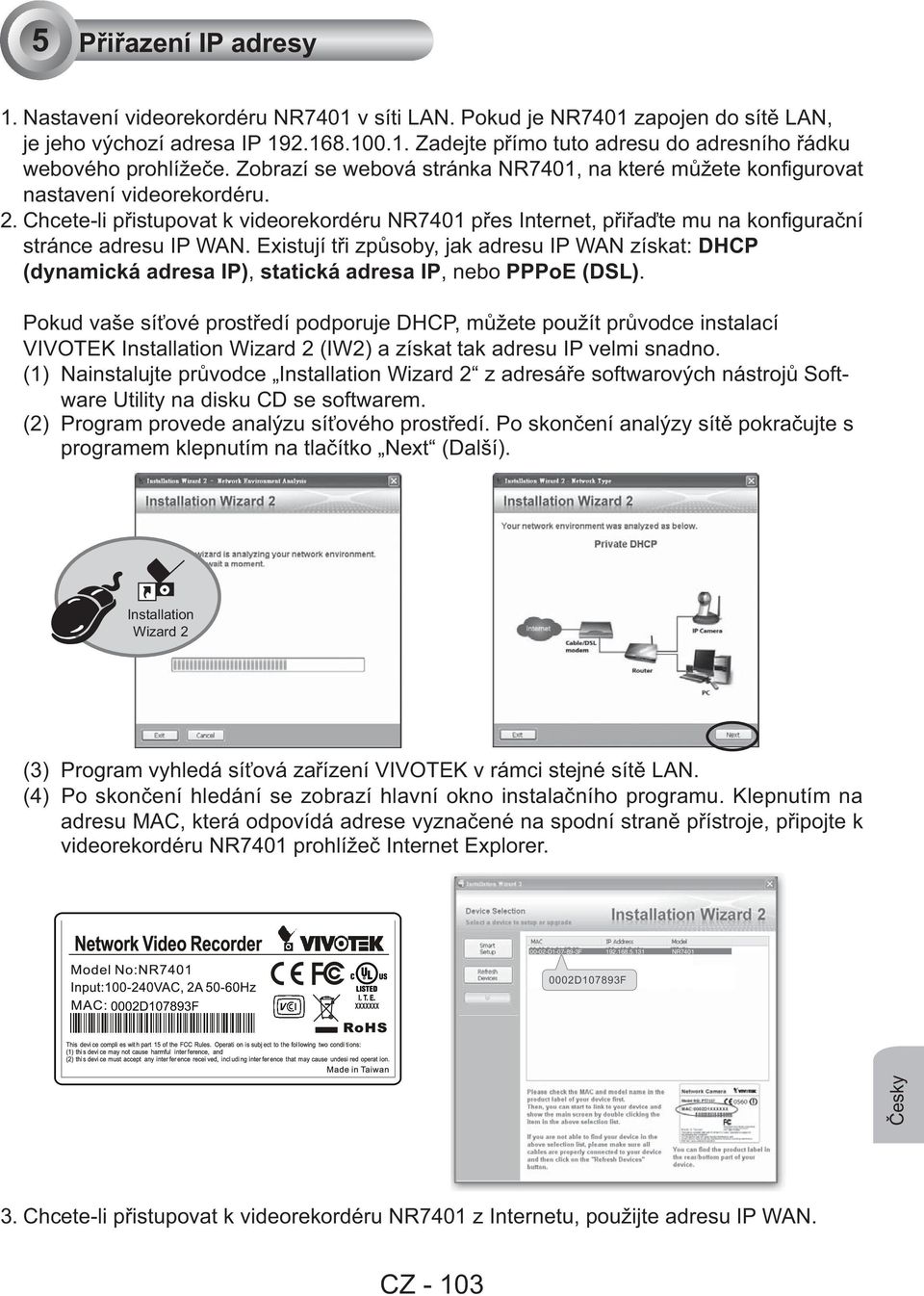

8 5 Přiřazení IP adresy 1. Nastavení videorekordéru NR7401 v síti LAN. Pokud je NR7401 zapojen do sítě LAN, je jeho výchozí adresa IP Zadejte přímo tuto adresu do adresního řádku webového prohlížeče. Zobrazí se webová stránka NR7401, na které můžete konfigurovat nastavení videorekordéru. 2. Chcete-li přistupovat k videorekordéru NR7401 přes Internet, přiřaďte mu na konfigurační stránce adresu IP WAN. Existují tři způsoby, jak adresu IP WAN získat: DHCP (dynamická adresa IP), statická adresa IP, nebo PPPoE (DSL). Pokud vaše síťové prostředí podporuje DHCP, můžete použít průvodce instalací VIVOTEK Installation Wizard 2 (IW2) a získat tak adresu IP velmi snadno. (1) Nainstalujte průvodce Installation Wizard 2 z adresáře softwarových nástrojů Software Utility na disku CD se softwarem. (2) Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem klepnutím na tlačítko Next (Další). Installation Wizard 2 (3) Program vyhledá síťová zařízení VIVOTEK v rámci stejné sítě LAN. (4) Po skončení hledání se zobrazí hlavní okno instalačního programu. Klepnutím na adresu MAC, která odpovídá adrese vyznačené na spodní straně přístroje, připojte k videorekordéru NR7401 prohlížeč Internet Explorer D F NR D107893F 0002D107893F Česky 3. Chcete-li přistupovat k videorekordéru NR7401 z Internetu, použijte adresu IP WAN. CZ - 103

Chcete-li přistupovat k videorekordéru NR7401 přes Internet, přiřaďte mu na konfigurační stránce adresu IP WAN.

9 6 Připraveno k použití Na následujícím vyobrazení je domovská stránka videorekordéru NR7401. Stránka Configuration (Konfigurace) Poznámka Chcete-li zaznamenávat video živě a přehrávat zaznamenané video, budete muset na stránce Configuration (Konfigurace) přidat k videorekordéru NR7401 příslušná zařízení. Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se softwarem. CZ - 104

zaznamenané video, budete muset na stránce Configuration (Konfigurace) přidat k videorekordéru

10 P/N: G
