1 LTE CPE Rychlý průvodce instalací WLTGG-123 LTE venkovní zařízení

2 Copyright Tato příručka nesmí být reprodukována ani přenášena v jakékoli formě a jakýmikoli prostředky bez předchozího písemného souhlasu společnosti Gemtek Technology Co. Ltd. Notice Gemtek si vyhrazuje právo změnit specifikaci bez předchozího upozornění. Při přípravě tohoto dokumentu bylo vyvinuto maximální úsilí, aby byla zajištěna přesnost a srozumitelnost obsahu, nicméně veškeré údaje, informace a doporučení v tomto dokumentu neposkytují žádnou záruku jakéhokoli druhu, ať výslovnou nebo předpokládanou. Reprodukce a distribuce dokumentace a software dodávaných s tímto produktem a jejich použití jsou možná pouze s písemným souhlasem společnosti Gemtek Technology Co. Ltd. 0

3 Obsah Copyright... 0 Notice... 0 Obsah Úvod Obsah balení Konektory a LED kontrolky Instalace venkovní jednotky Snadné nastavení Nastavení Wi-Fi

1. Úvod Tento dokument poskytuje informace a postupy při instalaci a nastavení LTE venkovního zařízení.

Tato příručka pro rychlou instalaci pokrývá základní postup při instalaci. 2.

Před instalací ověřte, že Vaše balení obsahuje všechny uvedené položky.

4 1. Úvod Tento dokument poskytuje informace a postupy při instalaci a nastavení LTE venkovního zařízení. Informace v této příručce můžete použít k nastavení vašeho zařízení. Tato příručka pro rychlou instalaci pokrývá základní postup při instalaci. 2. Obsah balení Níže je uvedený seznam všech položek uvnitř balení. Před instalací ověřte, že Vaše balení obsahuje všechny uvedené položky. Pokud některá položka chybí nebo je poškozena, obraťte se na svého poskytovatele služby. LTE venkovní jednotka (ODU) LTE vnitřní jednotka (Wi-Fi router IDU) Rychlý průvodce instalací Napájecí adaptér Montážní sada Uzemňovací sada (M4 šroub, uzemňovací kabel) CAT5e ethernetový kabel pro propojení LTE vnitřní jednotky s počítačem 2

5 3. Konektory a LED kontrolky Přední a zadní panel venkovní jednotky Úroveň LTE signálu LTE/SIM Napájení 3

6 LED kontrolky venkovní jednotky: LED kontrolka Pozice Barva Stav Popis Úroveň LTE signálu Modrá Počet svítících LED 3 SINR > 23dB 2 18dB < SINR < 23dB 1 11dB < SINR < 18dB 0 SINR < 11dB Modrá LTE připojeno Nesvítí LTE nepřipojeno LTE/SIM Oranžová Nesvítí problém se SIM/ /zadejte PUK SIM detekovaná a v pořádku Napájení Modrá Nesvítí Zařízení je zapnuto Zařízení je vypnuto 4

7 Zadní panel vnitřní jednotky VoIP USB RESET LAN 1~4 WAN ON/OFF Napájecí port Přední panel vnitřní jednotky POWER System LTE síla signálu Wi-Fi 2.4GHz Wi-Fi 5GHz VoIP WPS 5

8 Led kontrolky vnitřní jednotky: LED kontrolka Indikace statusu Pozice POWER SYS LTE SIGNAL STRENGTH 2,4GHz 5GHz VOICE Stav Zařízení je zapnuto Nesvítí Zařízení je vypnuto Bliká Nesvítí Zařízení je synchronizováno s venkovní jednotkou Problém se SIM nebo je třeba zadat PIN Zařízení není synchronizované s venkovní jednotkou 5 svítí Výborný signál (SINR > 23dB) 4 svítí Velmi dobrý signál (18dB < SINR < 23dB) 3 svítí Dobrý signál (11dB < SINR < 18dB) 2 svítí Slabý signál (7dB <SINR < 11dB) 1 svítí Špatný signál (SINR < 7dB) 1-5 bliká Zařízení vyhledává LTE signál Nesvítí LTE není připojeno Bliká 2,4GHz Wi-Fi síť je aktivní v režimu b/g/n Datový provoz přes Wi-Fi Nesvítí Wi-Fi je vypnuta Bliká 5 GHz Wi-Fi síť je aktivní v režimu a/an/ac Datový provoz přes Wi-Fi Nesvítí Wi-Fi je vypnuta Bliká SIP účet je zaregistrovaný Příchozí hovor nebo vyvěšené sluchátko Nesvítí Nepřipojený žádný telefon 6

9 4. Instalace venkovní jednotky Před započetím instalace se ujistěte, že máte připravené následující: Počítač či jiné zařízení s internetovým prohlížečem, CAT5e nebo lepší SFTP venkovní ethernetový kabel se stíněnými konektory a příslušenství z balení zařízení. UPOZORNĚNÍ: Předtím, než začnete s instalací, se ujistěte, že jste seznámeni se všemi bezpečnostními postupy a postupy pro případ nehody potřebnými pro práci ve výškách a práci s elektrickými zařízeními. NEINSTALUJTE zařízení během bouřky či jinak nevhodného počasí Výběr umístění Venkovní jednotka by měla být nainstalována ve venkovním umístění tak, aby směřovala k nejbližší LTE základnové stanici. Při výběru vhodného umístění postupujte podle těchto pokynů: pro instalaci zvolte montážní bod dostatečně robustní tak, aby venkovní jednotku udržel i za silného větru; pro dosažení co nejlepší kvality připojení umístěte venkovní jednotku co nejvýše s předním panelem nasměrovaným na nejbližší LTE základnovou stanici Vašeho poskytovatele služeb; není nutné mít přímý výhled na základnovou stanici (LoS Line of Sight), přímý výhled však zajistí vyšší kvalitu připojení; zajistěte uzemnění venkovní jednotky příslušným uzemňovacím vodičem (není součástí dodávky) Před vlastní instalací zkontrolujte, že je zařízení vypnuté (nepřipojený PoE ethernetový kabel) předtím, než vložíte SIM kartu. Vložením SIM karty do zapnutého zařízení riskujete její poškození; stav slotu pro vložení SIM karty; připravený PoE ethernetový kabel pro propojení venkovní a vnitřní jednotky; šroubek pro připojení zemnícího kabelu na zadním panelu venkovní jednotky. Před připojením PoE ethernetového kabelu zapojte zemnění k zemnícímu konektoru na venkovní jednotce (konektor je označený symbolem ). Pro další ochranu je možné použít bleskojistku (není součástí balení). 7

4.3. Propojení venkovní a vnitřní jednotky Připojte CAT5e ethernetový kabel, který je již zapojený do venkovní jednotky, do RJ-45 PoE portu na vnitřní jednotce (WAN).

Propojte jeden z RJ-45 portů na vnitřní jednotce (LAN) s LAN portem Vašeho počítače. Připojte napájecí adapter k vnitřní jednotce a přepněte přepínač na zadní straně do polohy ON.

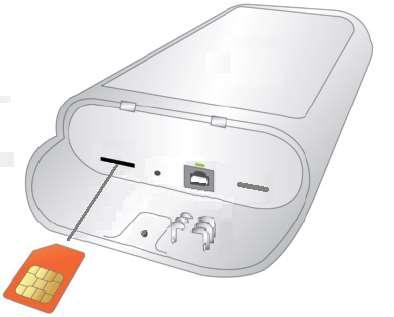

10 4.3. Propojení venkovní a vnitřní jednotky Připojte CAT5e ethernetový kabel, který je již zapojený do venkovní jednotky, do RJ-45 PoE portu na vnitřní jednotce (WAN). Doporučujeme použít ethernetový kabel se stíněnými konektory. Délka tohoto propojovacího kabelu by neměla překročit 100 metrů. Propojte jeden z RJ-45 portů na vnitřní jednotce (LAN) s LAN portem Vašeho počítače. Připojte napájecí adapter k vnitřní jednotce a přepněte přepínač na zadní straně do polohy ON. Po zapnutí se na předním panelu vnitřní jednotky rozsvítí kontrolka PWR. Venkovní jednotka SIM karta Vnitřní jednotka CAT5e venkovní ethernetový kabel se stíněnými konektory pro propojení venkovní a vnitřní jednotky (není součástí balení) CAT5e osmižilový ethernetový kabel pro propojení vnitřní jednotky a počítače UPOZORNĚNÍ: Nikdy nepřipojujte počítač přímo do PoE portu vnitřní jednotky (WAN). Napětí 56 V v tomto portu může poškodit Váš počítač. 8

11 4.4. Instalace uchycení na sloup Pomocí montážní sady připevněte venkovní jednotku na montážní sloup (o průměru 1-4") podle nákresu, viz níže. Schéma pro instalaci venkovní jednotky na montážní sloup pomocí montážní sady 9

5. Snadné nastavení Ověřte, že máte zařízení správně zapojené (viz pokyny pro instalaci zařízení): vložená SIM karta ve venkovní jednotce; venkovní jednotka (RJ-45 PoE port) a vnitřní jednotka (WAN

12 5. Snadné nastavení Ověřte, že máte zařízení správně zapojené (viz pokyny pro instalaci zařízení): vložená SIM karta ve venkovní jednotce; venkovní jednotka (RJ-45 PoE port) a vnitřní jednotka (WAN port) propojené ethernetovým kabelem; připojený napájecí adaptér do napájecího portu vnitřní jednotky; propojený počítač a vnitřní jednotka (LAN port) ethernetovým kabelem. Pro nastavení Vašeho zařízení přes webové rozhraní (GUI) postupujte podle následujících kroků: 1) Na počítači si otevřete webový prohlížeč (např. Internet Explorer, Google Chrome či jiný) a do adresního řádku zadejte IP adresu vnitřní jednotky: 2) Zadejte přihlašovací údaje, které jsou přednastaveny na: Username: admin Password: admin Přihlašovací údaje doporučujeme po prvním přihlášení změnit. 10

13 3) Po přihlášení se ve webovém prohlížeči zobrazí stránka, přes kterou můžete Vaše zařízení nastavit. 4) V horní liště webového rozhraní se zobrazuje úroveň signálu a v hlavním okně základní status připojení. Modem připojený do sítě Vám bude zobrazovat: o LTE Network Mode: LTE o LTE Network Operator: Úroveň signálu je vyjádřena zelenými pruhy, více pruhů znamená lepší signál. 11

2) V záložce Status jsou zobrazené základní údaje pro 2,4GHz a 5GHz Wi-Fi: Status, rádiový kanál,

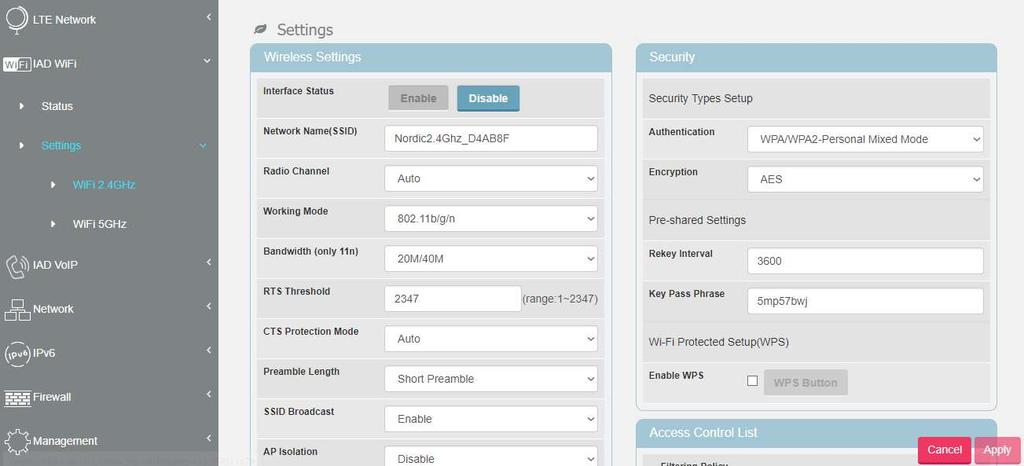

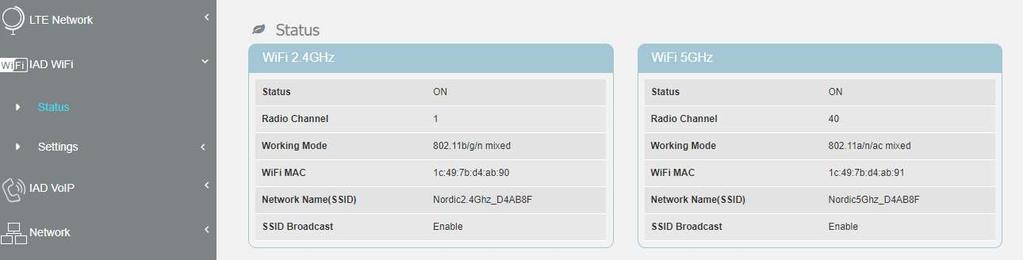

14 6. Nastavení Wi-Fi 1) V hlavním menu webového rozhraní (viz Snadné nastavení, krok 3) zvolte položku IAD WiFi. 2) V záložce Status jsou zobrazené základní údaje pro 2,4GHz a 5GHz Wi-Fi: Status, rádiový kanál, mód, MAC adresu a SSID. 3) V záložce Settings můžete nastavit vlastní parametry pro 2,4GHz a 5GHz Wi-Fi. Po zadání požadovaných údajů potvrďte uložení kliknutím na tlačítko Apply. 12
