1 Megapixelová IP IR D/N venkovní kamera v krytu (napájení 12Vss / PoE) ACM-1231 Ver Příručka rychlou instalací

2 2

3 1 Začínáme 1.1 OBSAH BALENÍ ACM-1231 (12Vss / PoE / 24Vst) Napájecí adaptér Konzola není součástí dodávky Katalog na CD Svorkovnice Záruční list 3

4 1.2 FYZICKÝ POPIS 1. Napájení Pokud budete kameru napájet 12Vss, prosím postupujte podle popisu konektoru pro připojení k napájení. PIN NÁZEV POPIS 1 12V Stejnosměrné napájení - Plus 2 GND Stejnosměrné napájení - Mínus Pokud budete kameru napájet 24Vst, prosím postupujte podle popisu konektoru pro připojení k napájení. PIN NÁZEV POPIS 1 N Střídavé napájení 2 L 3 GND Uzemnění 4

5 2. Audio vstup / výstup IP kamera disponuje audio vstupem a výstupem na svorkovnici. 3. Tlačítko Reset Krok 1: Vypněte IP kameru odpojením napájecího kabelu. Krok 2: Stiskněte a držte tlačítko Reset. Znovu připojte napájecí kabel a současně stále držte tlačítko Reset. Krok 3: Po připojení napájení ještě chvíli držte stisknuté tlačítko Reset a poté ho uvolněte. Kamera se spustí s výchozím nastavením výrobce. 4. Ethernetový port IP kamera se připojuje k Ethernetu přes standardní konektor RJ45. Díky podpoře NWAY, IP kamera automaticky detekuje rychlost lokálního segmentu sítě (10Base- T/100Base-TX Ethernet). 5. LED indikátor napájení LED indikátor po zapnutí IP kamery jedenkrát blikne. Když je IP kamera plně připravena k provozu LED indikátor trvale svítí. 5

6 1.3 ZÁKLADNÍ ZAPOJENÍ Postupujte podle následujících pokynů pro připojení IP kamery k zvolenému zařízení. 1. Pro připojení IP kamery k analogovému monitoru použijte výstup BNC. 2. Pro napájení IP kamery 12Vss použijte napájecí adaptér. 3. IP kameru můžete propojit pomocí Ethernetu (konektor RJ45) s jiným zařízením datové sítě. Pokud toto zařízení (switch) podporuje napájení PoE, můžete z tohoto zařízení kameru napájet. 4. IP kameru propojte s počítačem přes Ethernet (konektor RJ45), přes switch. Poznámka: Pokud potřebujete, můžete získat více informací pro seznámení se s PoE (Power over Ethernet napájení po Ethernetu). Prosím navštivte naše webové stránky, kde můžete získat dokument TS

1.4 POSTUP PŘI INSTALACI Následující postup instalace popisuje, jak správně IP kameru instalovat do venkovního prostředí, kde

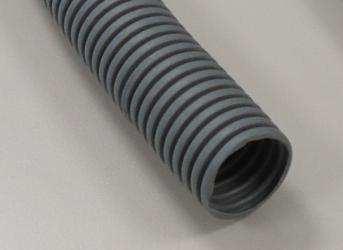

Ochrana přívodní kabeláže musí být provedena pomocí ½ flex chráničky.

Aby se předešlo hromadění vody v otvorech pro šrouby na zadní straně IP kamery (podmínka pro krytí dle standardu IP67), musí

Následující obrázky ukazují krok za krokem postup instalace kabeláže pro venkovní krytí. 1.

7 1.4 POSTUP PŘI INSTALACI Následující postup instalace popisuje, jak správně IP kameru instalovat do venkovního prostředí, kde může být vystavena i silnému dešti. Existují dvě důležité části, na které je nutné se při instalaci zaměřit: 1. Ochrana přívodní kabeláže musí být provedena pomocí ½ flex chráničky. Tato chránička musí být přivedena a utěsněna v průchodce IP kamery. 2. Aby se předešlo hromadění vody v otvorech pro šrouby na zadní straně IP kamery (podmínka pro krytí dle standardu IP67), musí být otvory správně utěsněny. Proto doporučujeme použít voděodolné lepicí pásky (s kvalitou úrovně 3M Performance Plus 8979). Následující obrázky ukazují krok za krokem postup instalace kabeláže pro venkovní krytí. 1. Demontujte průchodku pro kabeláž, jak je znázorněno na fotografii. 2. Protáhněte síťový kabel chráničkou a přesvědčte se, že velikost chráničky a průchodky je dostatečně velká, aby bylo možné protáhnout kabel i s konektorem RJ První dvě části průchodky nasaďte na chráničku. 7

8 4. Třetí kus průchodky nasaďte na zadní stěnu krytu IP kamery. 5. Čtvrtým kusem průchodky (matice) upevněte průchodku k zadnímu krytu IP kamery. 6. Protáhněte síťový kabel průchodkou na zadním krytu kamery. 7. Upevněte chráničku k zadnímu krytu IP kamery. 8

Aby se zabránilo hromadění vody v otvorech

9 8. Průchodku důkladně upevněte. 9. Zapojte síťový kabel do IP kamery před připevněním zadního krytu. Pokud nepoužíváte PoE napájení připojte také napájecí kabel. 10. Přišroubujte zadní kryt IP kamery. 11. Aby se zabránilo hromadění vody v otvorech pro šrouby (důvod proč IP kamera nemá krytí IP67, ale pouze IP66) zalepte je malými kousky lepící pásky. 9

12. Správně připojená kabeláž k IP kameře, uchycené na venkovní konzole, bude vypadat tak, jak na obrázku. IP kamera je nyní schopna odolat i tomu nejsilnějšímu dešti.

10 12. Správně připojená kabeláž k IP kameře, uchycené na venkovní konzole, bude vypadat tak, jak na obrázku. IP kamera je nyní schopna odolat i tomu nejsilnějšímu dešti. 2 Rychlé nastavení Tato sekce vás provede rychlým nastavením tohoto IP zařízení. 2.1 KONFIGURACE IP KAMERY Nastavení prostředí sítě Výchozí IP adresa IP kamery je Ujistěte se, že IP kamera a počítač jsou na stejném segmentu sítě před spuštěním instalace. 10

Proveďte nastavení: IP adresa: 192.168.0.xxx Maska podsítě: 255.

Spusťte Internet Explorer a napište IP adresu Poznámka: Pokud používáte Internet Explorer

11 Proveďte nastavení: IP adresa: xxx Maska podsítě: (Poznámka: xxx by mělo být číslo od 1 do 254, číslo 100 je vyhrazeno) Spusťte Internet Explorer a napište IP adresu Poznámka: Pokud používáte Internet Explorer nižší verze než IE6, doporučujeme stáhnout a instalovat minimálně verzi IE6. Poznámka: Výchozí IP adresa IP kamery je

nastaven na hodnotu Admin, výchozí heslo je nastaveno

12 2.1.3 Přihlášení pomocí výchozího účtu a hesla administrátora Poznámka: Výchozí účet administrátora je nastaven na hodnotu Admin, výchozí heslo je nastaveno na hodnotu Stiskněte tlačítko Login Náhled videa 12

2.1.5 Nastavení nové IP adresy * IP adresa: Výchozí IP adresa je 192.168.0.100. * Maska podsítě: Výchozí maska podsítě je 255.

13 2.1.5 Nastavení nové IP adresy * IP adresa: Výchozí IP adresa je * Maska podsítě: Výchozí maska podsítě je * Klepněte na tlačítko Apply Poznámka: Ujistěte se, že klientské PC má nastaveno připojení k síti na Auto Negotation, protože IP kamera pracuje dle standardu MII. V opačném případě nemusí být vidět živý obraz. Důležité: Pokud provedete změnu IP adresy je nutné si ji poznamenat. Neexistuje totiž žádný způsob jak se k IP kameře připojit pokud novou IP adresu zapomenete. 13

14 2.1.6 Zkontrolujte výchozí video nastavení Poznámka: Ujistěte se, že nastavení TV výstupu (NTSC / PAL) splňuje vaše požadavky a klikněte na tlačítko Apply Restart Klepněte na tlačítko Restart pro obnovení všech nastavení IP kamery. Po 30 sekundách se systém restartuje. 14
