1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 38_výkres situace Téma: Výkres stavební situace Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 38.pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: V tomto výukovém materiálu se žáci seznámí se zásadami zakreslování a náležitostmi stavební situace.

Lucie Hladká Číslo: VY_32_INOVACE_KC 38.pdf Datum: 12. 12. 2012 Ročník: 1.

3 OBECNÉ INFORMACE Stavební situace zobrazuje polohové a výškové osazení objektu spolu s řešením terénních a sadových úprav, inženýrských sítí a komunikací. Na výkresu musí být zakresleny vzdálenosti od jednotlivých parcel, sousedních budov a objektů, řešení napojení domu na dopravní a technickou infrastrukturu, způsob a typ oplocení, zaměření objektu, osazení objektu do terénu atd. Používané měřítko: zpravidla 1:200, 1:500, 1:1000, 1:2000)

Na výkresu musí být zakresleny vzdálenosti od jednotlivých parcel, sousedních budov a objektů, řešení napojení

4 Zakreslení vrstevnic, výškových bodů, v případě sond jejich označení, popis a poloha, hranice dotčených ochranných pásem, pokud se na parcele nebo v její blízkosti nacházejí.

5 Vrstevnice Výškový bod

6 polohový a výškový systém s vyznačením pevných bodů a polygonových sítí, zakreslení stávajících pozemních a inženýrských objektů (stavební objekty, komunikace, rozvody kanalizace, vody, plynu, elektrické vedení silnoproudé a sdělovací, topné kanály apod.)

inženýrských objektů (stavební objekty, komunikace, rozvody

7 polohový a výškový systém

8 Pevné body

9 Stávající inženýrské objekty

10 navrhované zastavění včetně napojení na pozemní a inženýrské objekty s vyznačením ochranných podchodů pod komunikacemi, úprava staveniště včetně terénních úprav, demolic a odvodnění staveniště.

podchodů pod komunikacemi, úprava staveniště

11 Navrhované zastavění CO VÝKRES SITUACE OBSAHUJE?

12 Napojení objektu inženýrské objekty

13 Terénní úpravy CO VÝKRES SITUACE OBSAHUJE?

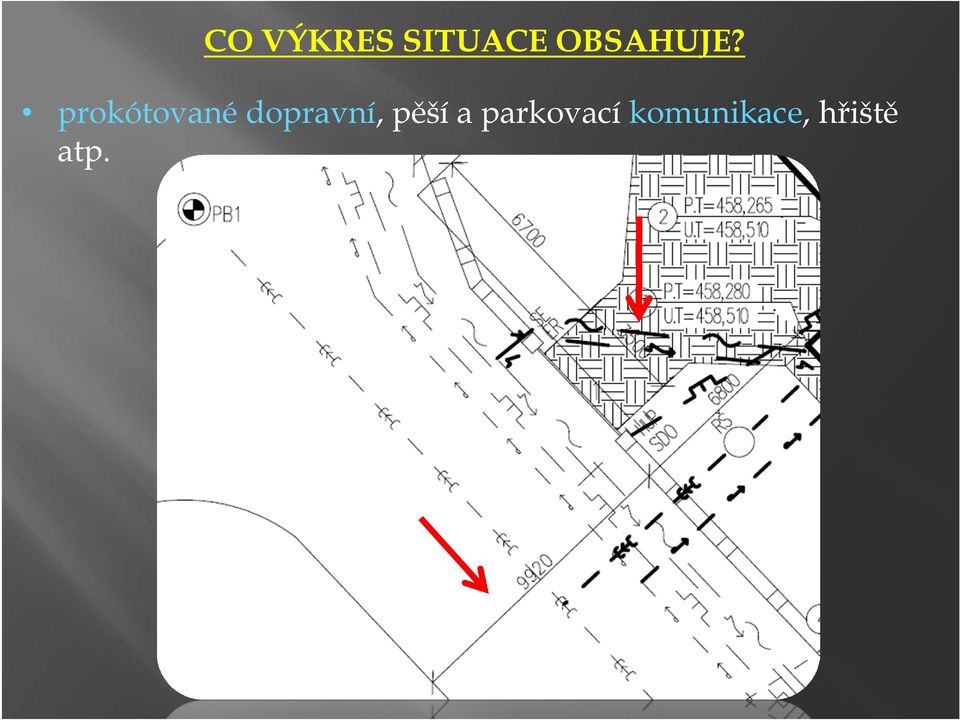

14 prokótované dopravní, pěší a parkovací komunikace, hřiště atp.

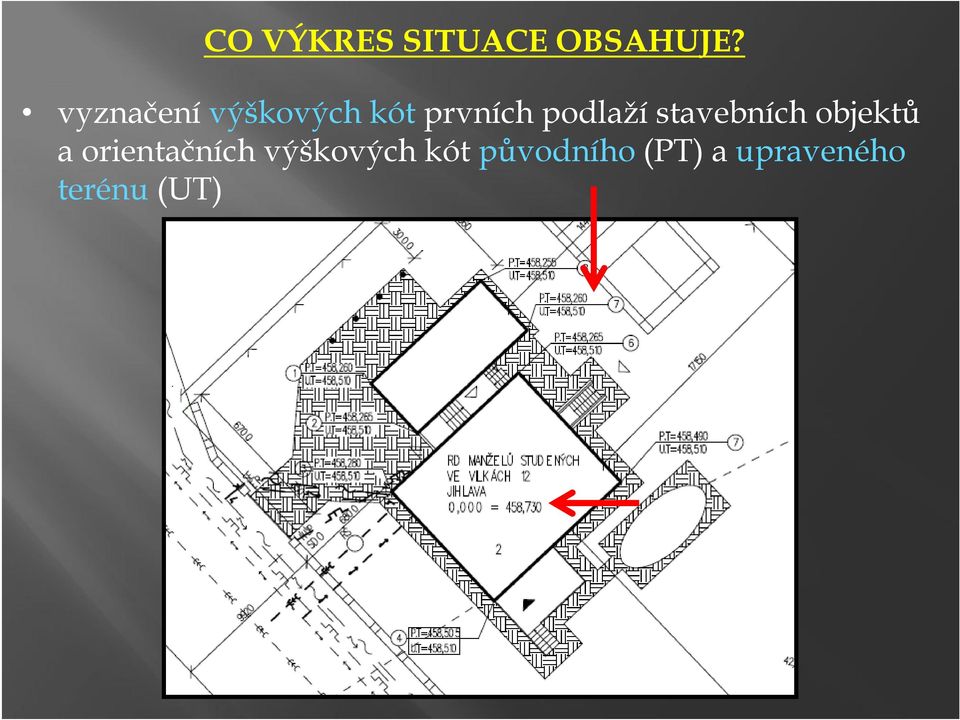

15 vyznačení výškových kót prvních podlaží stavebních objektů a orientačních výškových kót původního (PT) a upraveného terénu (UT)

16 vyznačení vstupů do budov, vjezdů na pozemek, napojení nových komunikací na stávající aj.

17 hlavní a vedlejší vstup do budovy

18 vjezd na pozemek CO VÝKRES SITUACE OBSAHUJE?

19 označení ochranných pásem (hygienických, vodárenských a bezpečnostních vzdáleností) označení hlukových pásem (dopravy silniční, železniční a letecké), vyznačení náletových kužel názvy přilehlých dosavadních prostorů (ulice, náměstí, atd.). Popisná čísla, jména a adresy sousedů, majitelů. Pozemky, čísla parcel, pozemků a bloků, názvy

náletových kužel názvy přilehlých dosavadních prostorů (ulice, náměstí, atd.).

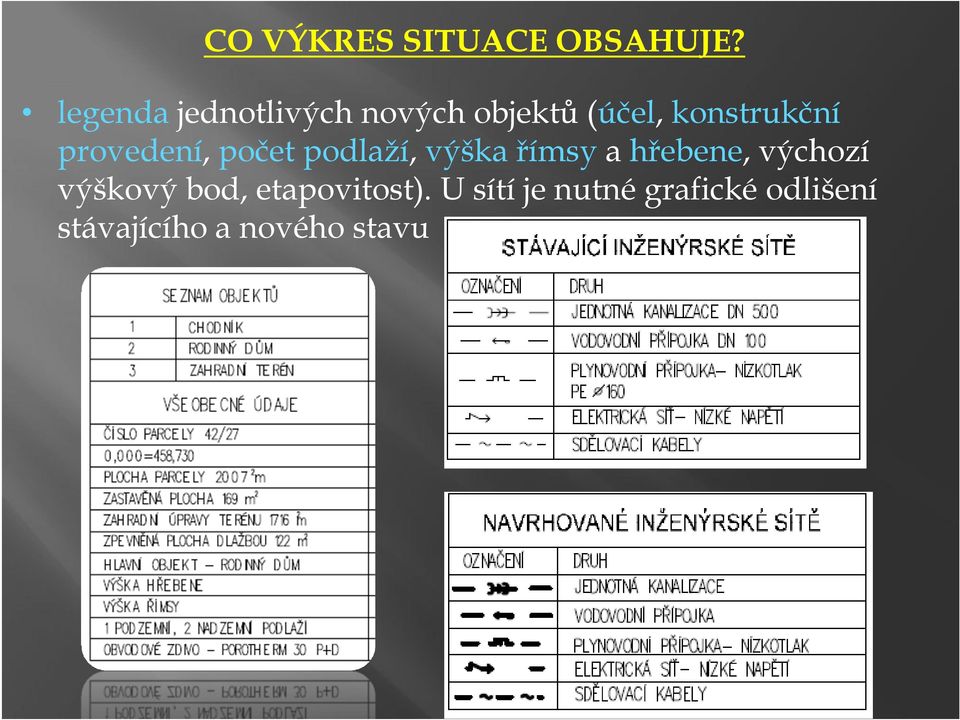

20 legenda jednotlivých nových objektů (účel, konstrukční provedení, počet podlaží, výška římsy a hřebene, výchozí výškový bod, etapovitost). U sítí je nutné grafické odlišení stávajícího a nového stavu

21 vyznačení plochy pozemků, zastavěných a nezastavěných ploch v m 2,popř. i procento zastavění (uvede se číselně do legendy)

22 nad rohové razítko se uvede čemu se rovná 0,000. Dále se nad rohovým razítkem uvede příslušný systém použitý při zpracování mapových podkladů pro projektovou dokumentaci (např. Bpv Baltský výškový systém po vyrovnání)

23 ZPŮSOB ZAKRESLOVÁNÍ VE VÝKRESU SITUACE A) průměty hran tvořících vnější obrysy stavebních objektů se kreslí: v případě, že jsou viditelné shora - velmi tlustou plnou čarou V případě, že nejsou viditelné shora (podzemní objekty, popř. části objektu) se zakreslují velmi tlustou čárkovanou čarou Ostatní náležitosti ze zakreslují tenkou čarou

24 ZPŮSOB ZAKRESLOVÁNÍ VE VÝKRESU SITUACE B) Ve výkresu se musí délkovými zakótovat základní rozměry objektů a jejich poloha vzhledem k nejbližšímu okolí (objektům, hranicím parcel )

25 ZPŮSOB ZAKRESLOVÁNÍ VE VÝKRESU SITUACE C) osa komunikace se kreslí tenkou čerchovanou čarou

26 LEGENDA ZNAČEK A ČAR VE VÝKRESECH STIACÍ Naleznete např. zde: CKE%20ZNACENI%20V%20SITUACI%20V02_2012.pdf
