Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy
|
|
- Leoš Marek
- před 9 lety
- Počet zobrazení:
Transkript

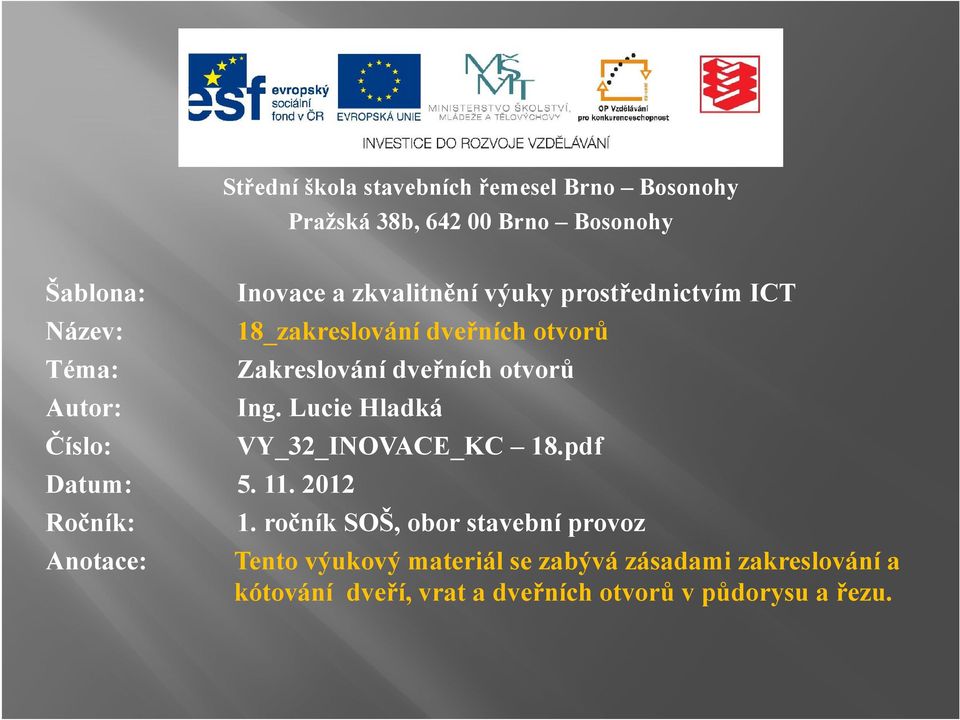

1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 18_zakreslování dveřních otvorů Téma: Zakreslování dveřních otvorů Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 18.pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: Tento výukový materiál se zabývá zásadami zakreslování a kótování dveří, vrat a dveřních otvorů v půdorysu a řezu.
2

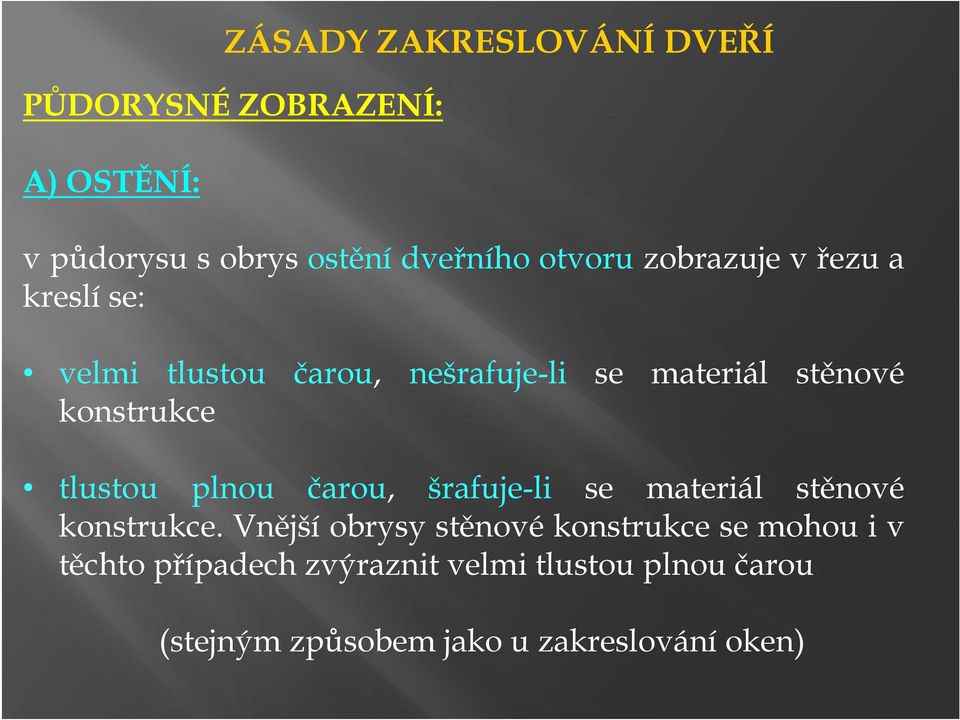

3 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ PŮDORYSNÉ ZOBRAZENÍ: A) OSTĚNÍ: v půdorysu s obrys ostění dveřního otvoru zobrazuje v řezu a kreslí se: velmi tlustou čarou, nešrafuje-li se materiál stěnové konstrukce tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce. Vnější obrysy stěnové konstrukce se mohou i v těchto případech zvýraznit velmi tlustou plnou čarou (stejným způsobem jako u zakreslování oken)
4 PŮDORYSNÉ ZOBRAZENÍ: B) PRAH: ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ Obrys prahu (pokud vystupuje nad úroveň podlahy) a dorazu dveří se zobrazuje v pohledu a kreslí se tlustou plnou čarou.

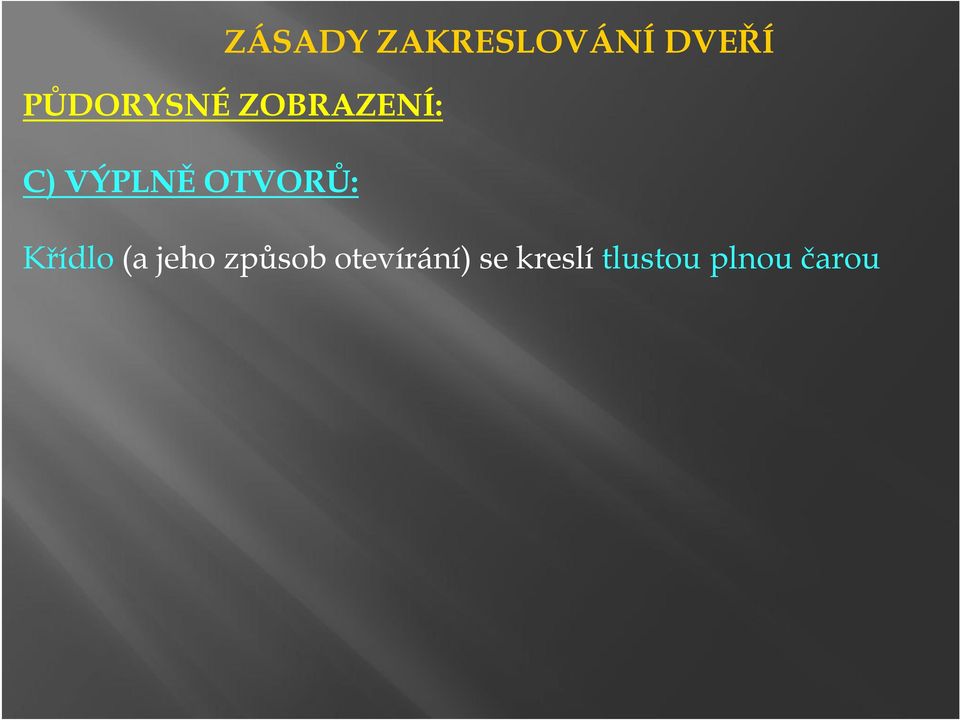

5 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ PŮDORYSNÉ ZOBRAZENÍ: C) VÝPLNĚ OTVORŮ: Křídlo (a jeho způsob otevírání) se kreslí tlustou plnou čarou

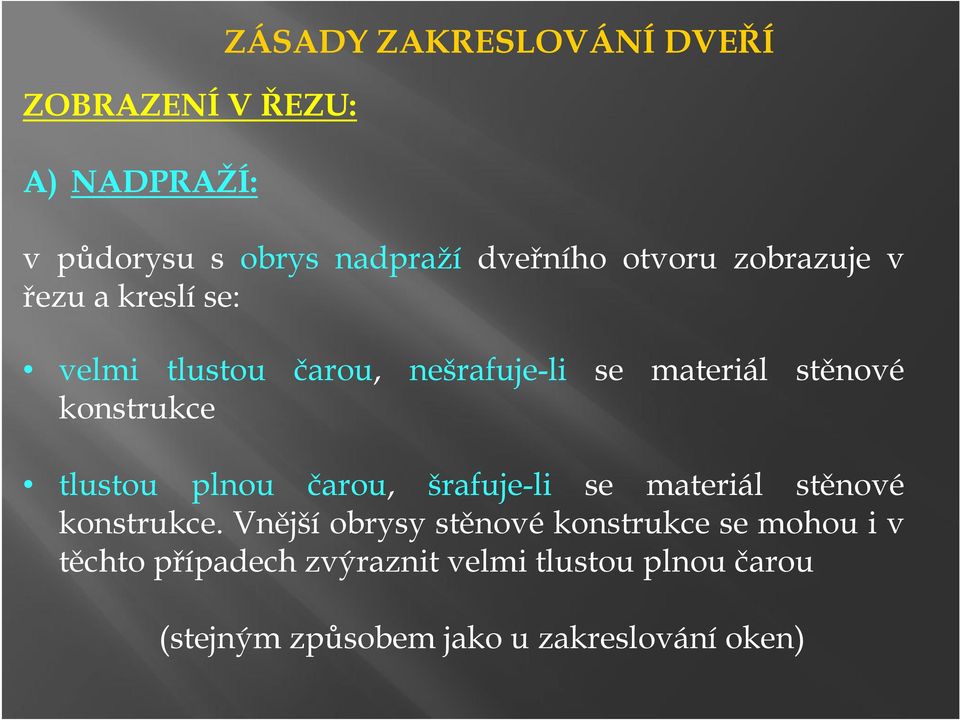

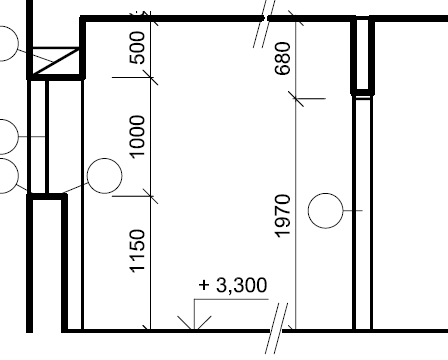

6 ZOBRAZENÍ V ŘEZU: A) NADPRAŽÍ: ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ v půdorysu s obrys nadpraží dveřního otvoru zobrazuje v řezu a kreslí se: velmi tlustou čarou, nešrafuje-li se materiál stěnové konstrukce tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce. Vnější obrysy stěnové konstrukce se mohou i v těchto případech zvýraznit velmi tlustou plnou čarou (stejným způsobem jako u zakreslování oken)

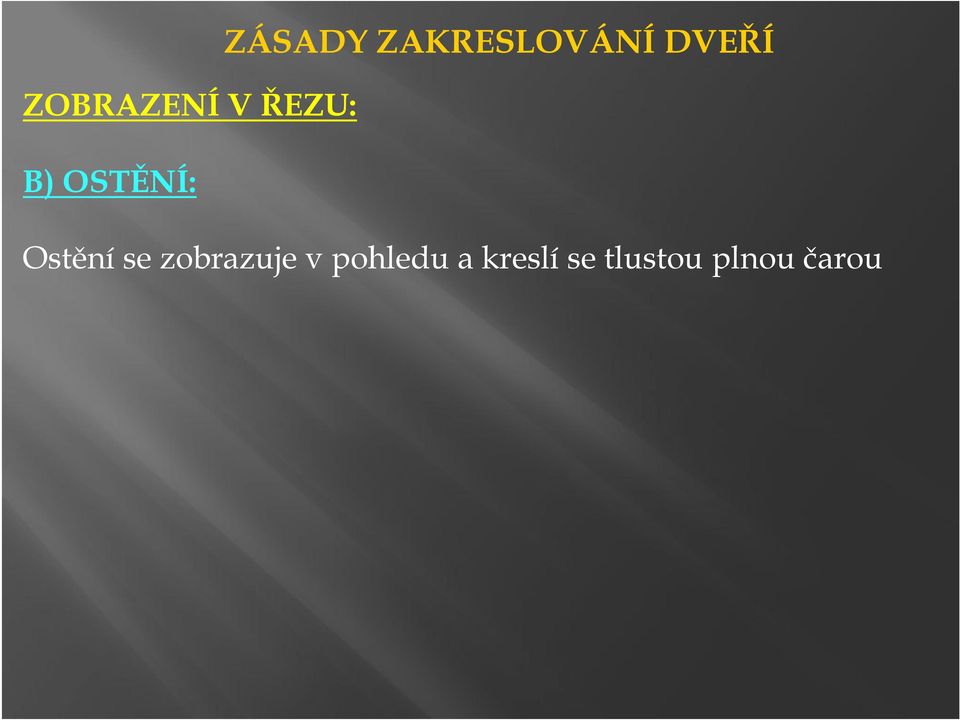

7 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ ZOBRAZENÍ V ŘEZU: B) OSTĚNÍ: Ostění se zobrazuje v pohledu a kreslí se tlustou plnou čarou

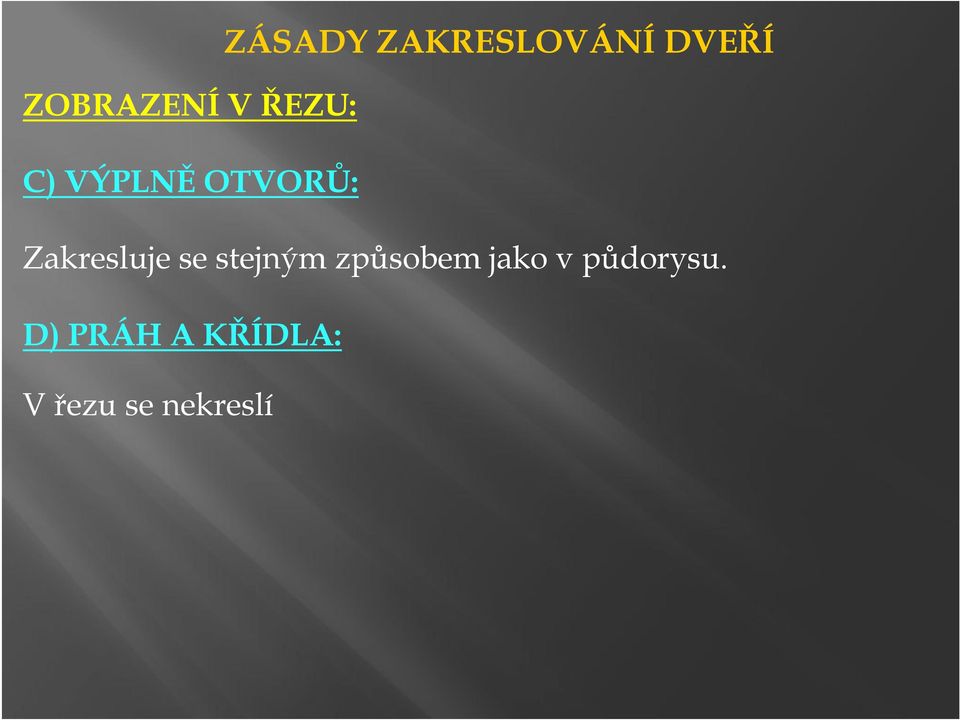

8 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ ZOBRAZENÍ V ŘEZU: C) VÝPLNĚ OTVORŮ: Zakresluje se stejným způsobem jako v půdorysu. D) PRÁH A KŘÍDLA: V řezu se nekreslí
9 KÓTOVÁNÍ DVEŘÍ Rozměry dveřísekótují: A) Jmenovitými rozměry uvádísena osu dveří nad osu světlá šířka dveří, pod osu světlá výška dveří.

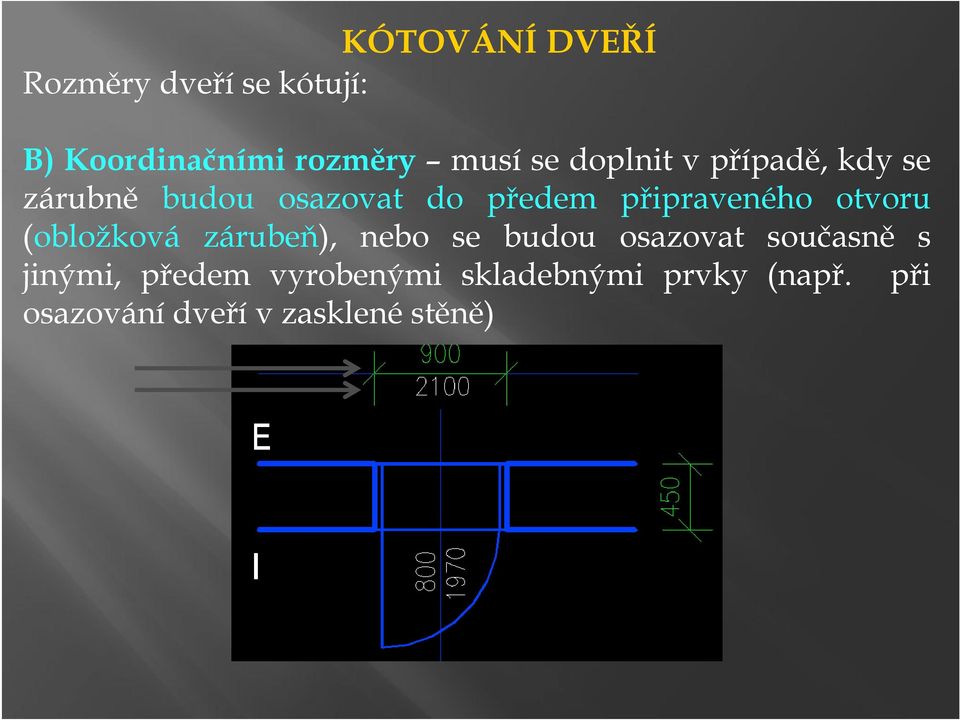

10 KÓTOVÁNÍ DVEŘÍ Rozměry dveřísekótují: B) Koordinačními rozměry musí se doplnit v případě, kdyse zárubně budou osazovat do předem připraveného otvoru (obložková zárubeň), nebo se budou osazovat současně s jinými, předem vyrobenými skladebnými prvky (např. při osazování dveří v zasklené stěně)
11 KÓTOVÁNÍ DVEŘÍ Rozměry dveřísekótují: B) Koordinačními rozměry šířka otvoru se uvede nad kótovací čáru, výška otvoru pod.

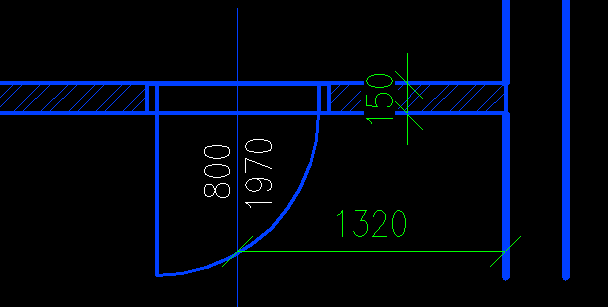

12 KÓTOVÁNÍ DVEŘÍ Poloha dveří a vrat se vpůdorysu kótuje délkovými kótami vztaženými: a) u dveří určených jmenovitým rozměrem k ose dveří (většinou dveře s ocelovou zárubní)

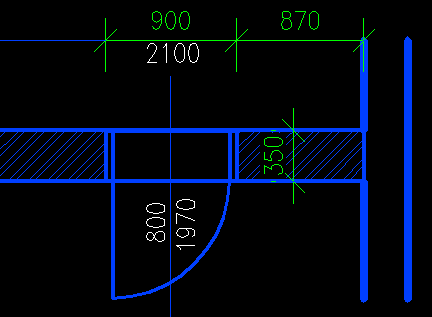

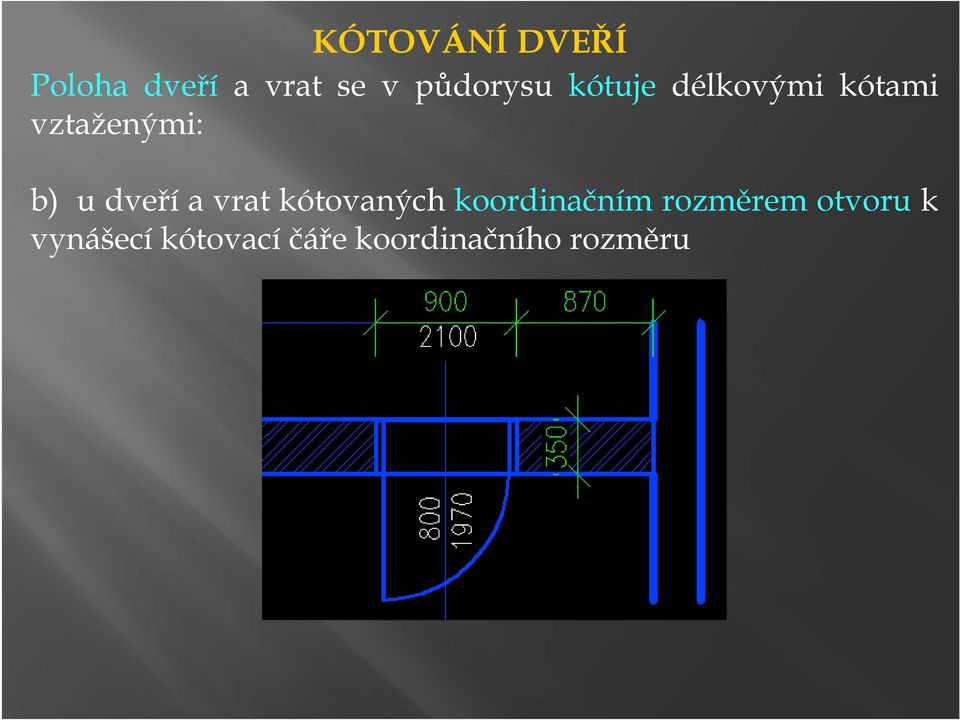

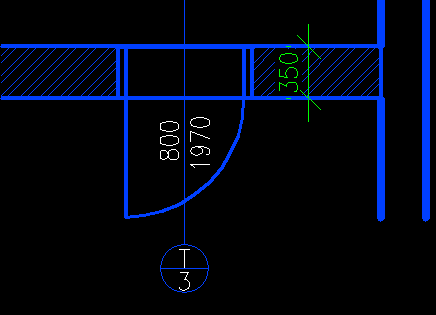

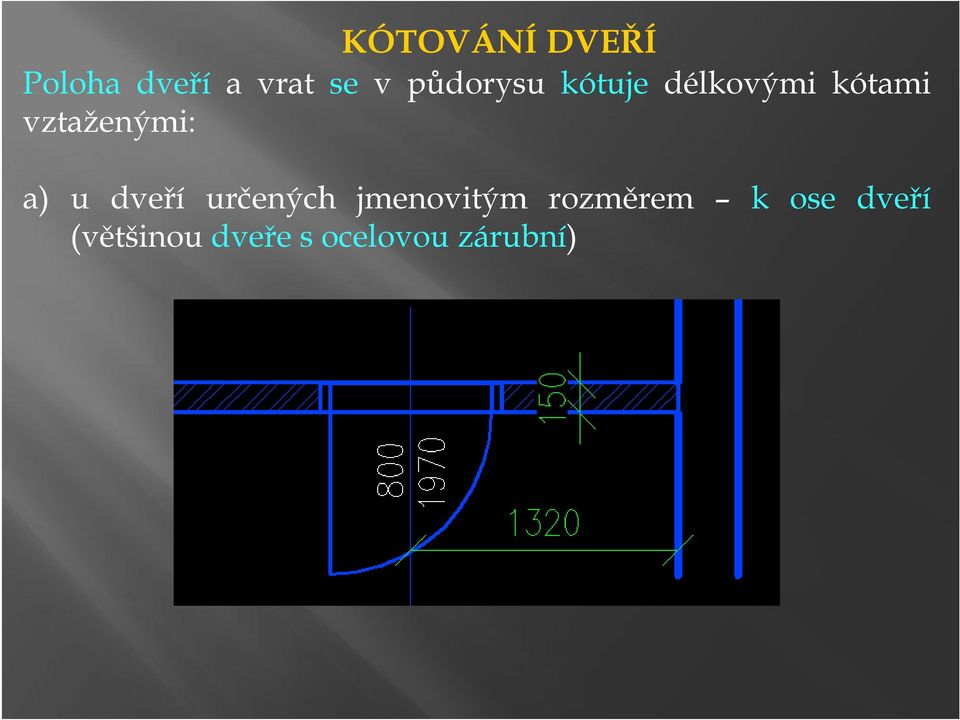

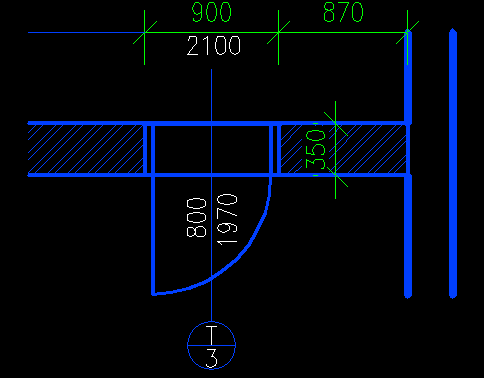

13 KÓTOVÁNÍ DVEŘÍ Poloha dveří a vrat se v půdorysu kótuje délkovými kótami vztaženými: b) u dveří a vrat kótovaných koordinačním rozměrem otvoru k vynášecí kótovací čáře koordinačního rozměru

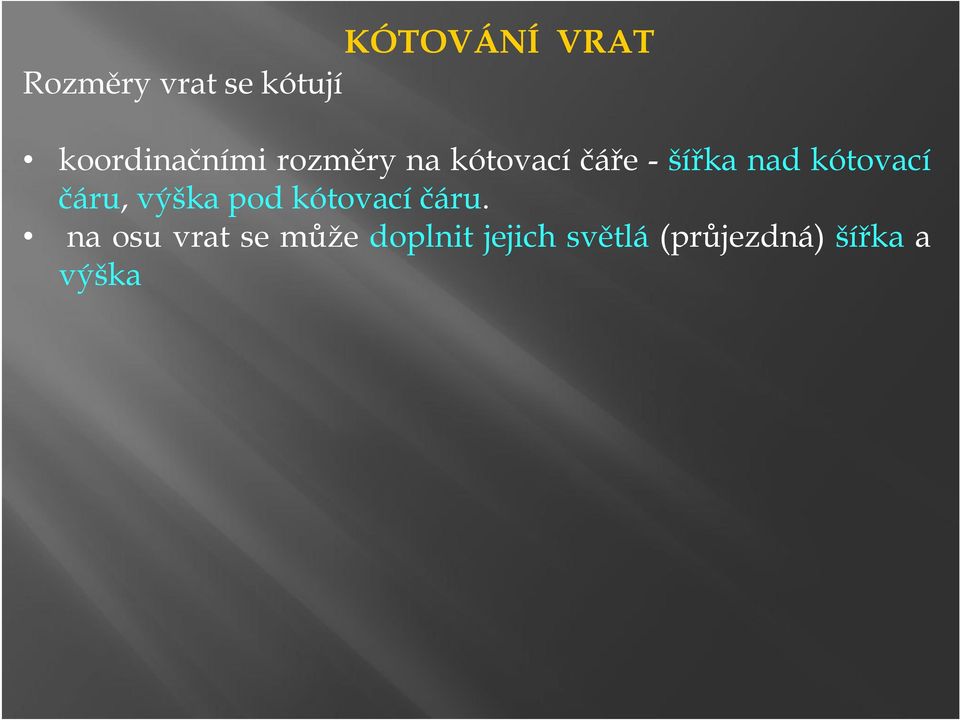

14 KÓTOVÁNÍ VRAT Rozměry vrat se kótují koordinačními rozměry na kótovací čáře -šířka nad kótovací čáru, výška pod kótovací čáru. na osu vrat se může doplnit jejich světlá (průjezdná) šířka a výška

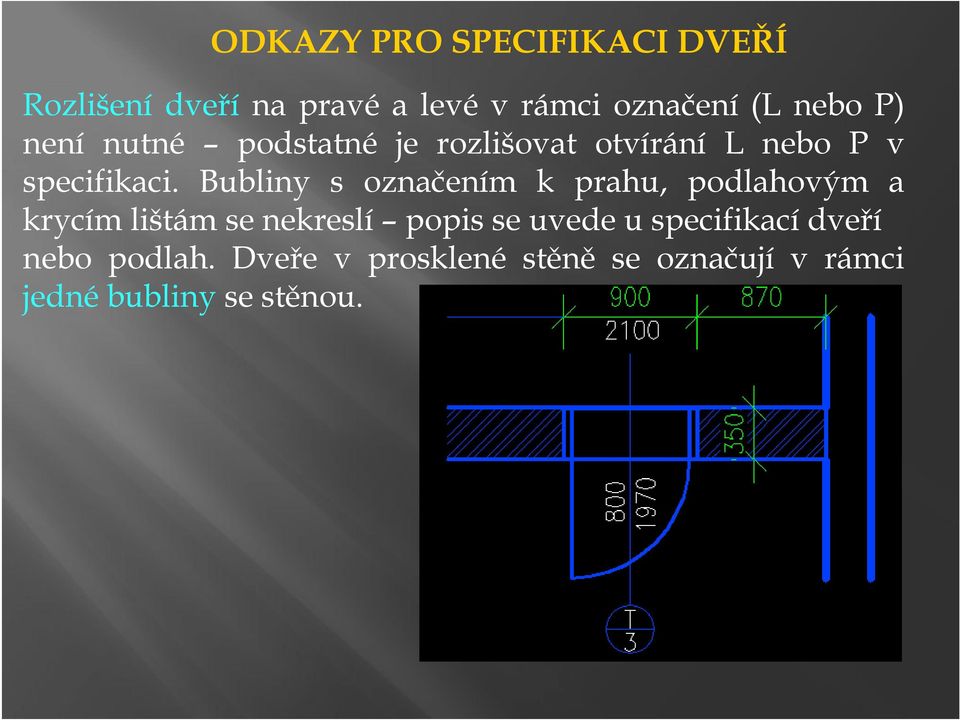

15 ODKAZY PRO SPECIFIKACI DVEŘÍ Rozlišení dveří na pravé a levé v rámci označení (L nebo P) není nutné podstatné je rozlišovat otvírání L nebo P v specifikaci. Bubliny s označením k prahu, podlahovým a krycím lištám se nekreslí popis se uvede u specifikací dveří nebo podlah. Dveře v prosklené stěně se označují v rámci jedné bubliny se stěnou.
16 PRAVÉ/LEVÉ DVEŘE LEVÉ DVEŘE - závěsy (panty) jsou při pohledu na zavřené dveře vlevo PRAVÉ DVEŘE - závěsy (panty) jsou při pohledu na zavřené dveře vpravo

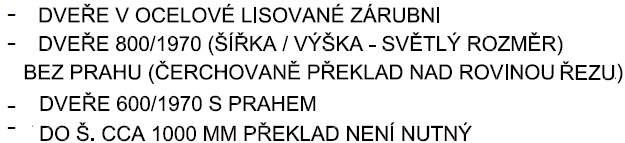

17 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ ZAKRESLENÍ DVEŘÍ V PŘÍČCE

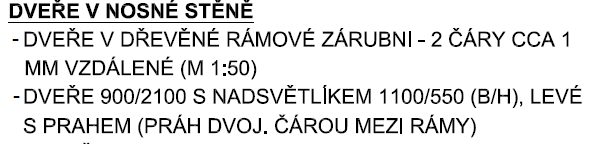

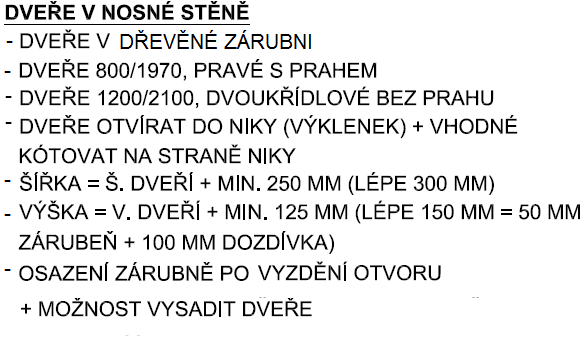

18 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ ZAKRESLENÍ DVEŘÍ V NOSNÉ STĚNĚ

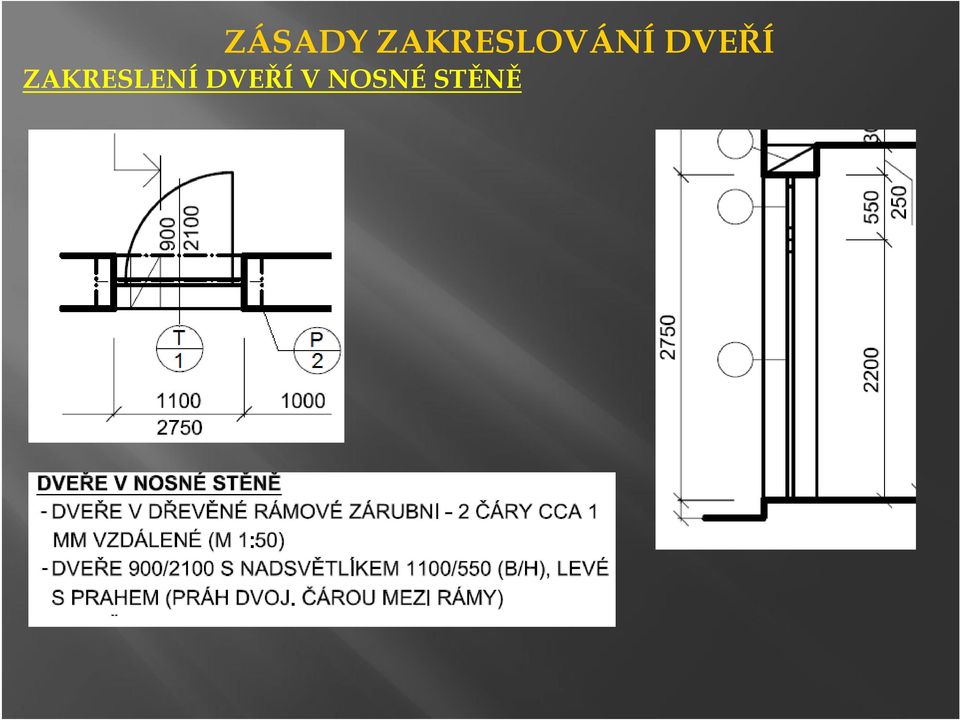

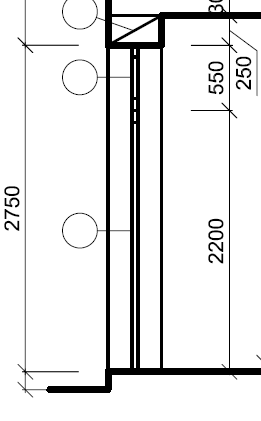

19 ZÁSADY ZAKRESLOVÁNÍ DVEŘÍ ZAKRESLENÍ DVEŘÍ V NOSNÉ STĚNĚ

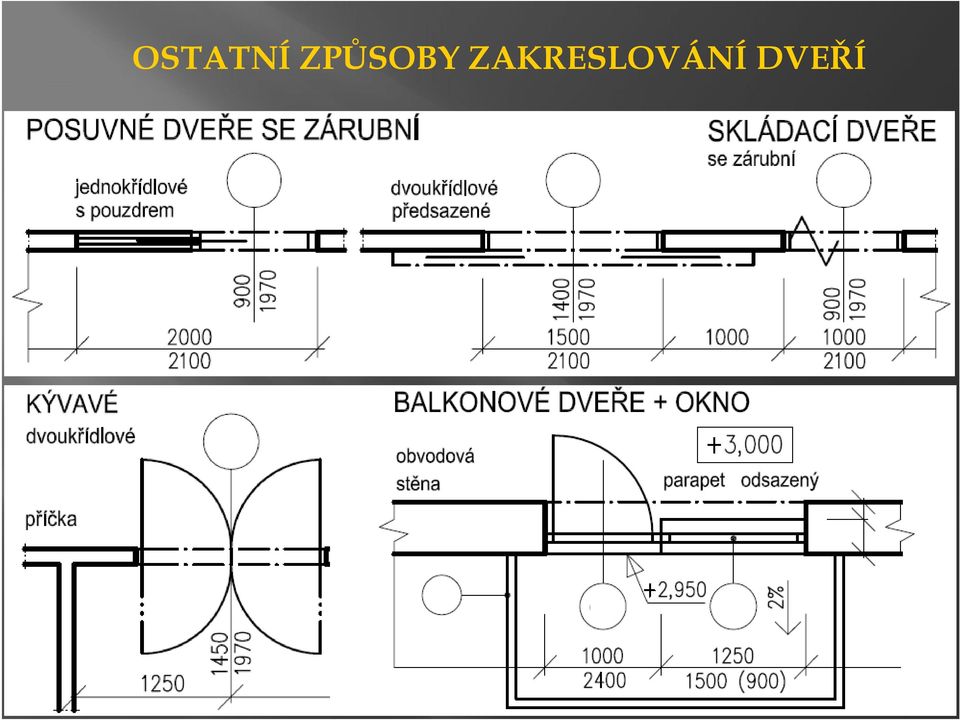

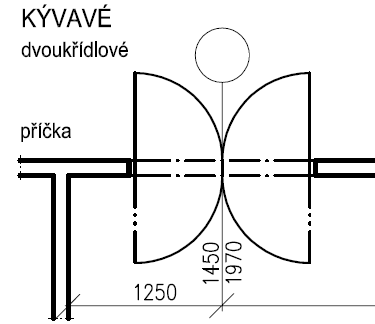

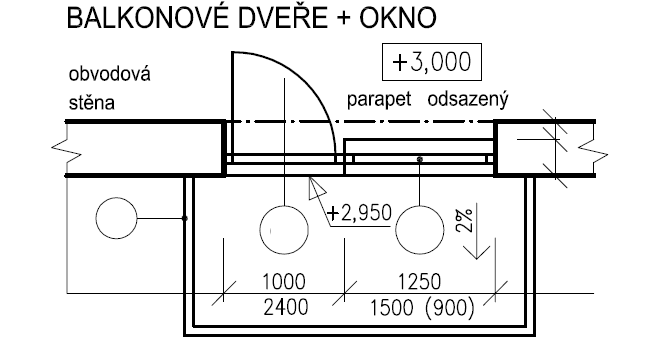

20 OSTATNÍ ZPŮSOBY ZAKRESLOVÁNÍ DVEŘÍ

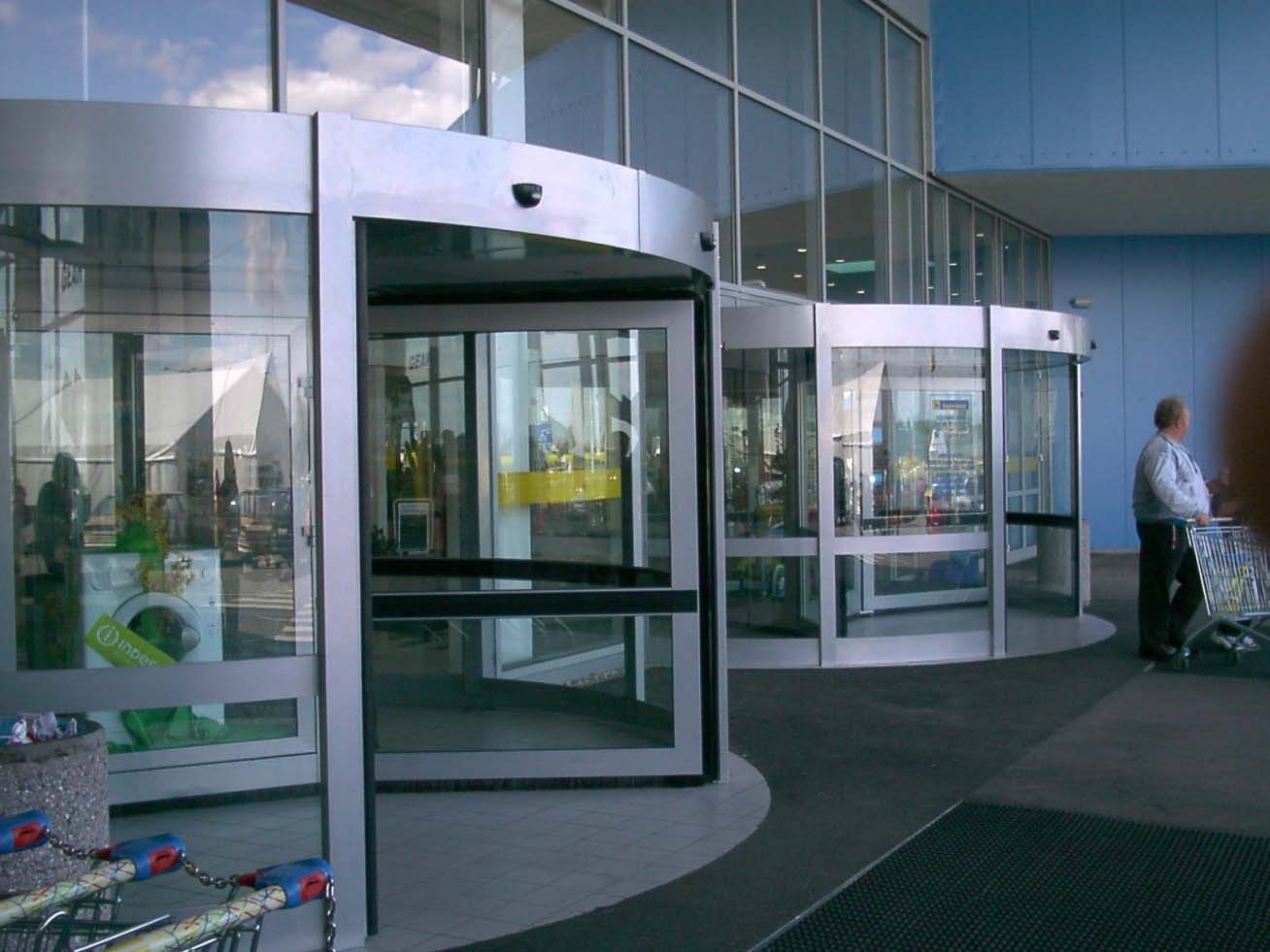

21 TURNIKETOVÉ DVEŘE

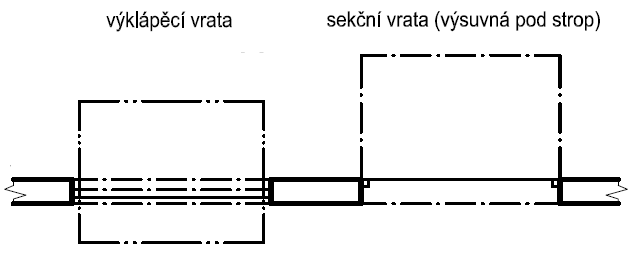

22 ZAKRESLOVÁNÍ VRAT
