1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 29_zakreslování a návrh schodiště Téma: Zobrazování a návrh schodiště Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 29.pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: Tento výukový materiál obsahuje zásady pro výpočet, návrh a zakreslování schodišť. Je zde uveden konkrétní příklad výpočtu i zakreslení.
2
3 A) Konstrukční výšku -Skladby podlah -Výšku stropní konstrukce -Výšku místnosti B) Rozměry schodišťových stupňů C) Velikost schodišťového prostoru
4 A) KONSTRUKČNÍ VÝŠKA: je výška od horního líce podlahy jednoho podlaží k horními líci podlahy podlaží následujícího
5
6 -PŘÍKLAD SKLADBY PODLAH
7 - Výška stropní konstrukce dle zvoleného systému. Pro jednoduchost zvolíme železobetonovou monolitickou konstrukci - vetknutou. tloušťka dle rozpětí místnosti Tl.=1/30 L kde L.kratší rozpětí místnosti Desky jednosměrně vyztužené vetknuté se používají do rozpětí 4500 mm. Více zde: bod b)
8 A) KONSTRUKČNÍ VÝŠKA: Světlá výška místnosti - Minimální světlá výška obytné místnosti pro rodinné domy = 2500 mm. - Minimální světlá výška obytné místnosti obytného podkroví = 2300 mm. - Místnosti se zkosenými stropy nad nejméně 1/2 podlahové plochy místnosti, vymezenou pomyslnou rovinou, protínající rovinu zkoseného stropu ve výšce mm nad podlahou = 2300 mm.
9 B) ROZMĚRY SCHODIŠŤOVÝCH STUPŇŮ b výška stupně max. 200 mm c.šířka stupnice min. 250 mm, šířka stupně min. 210 mm v případě zkosené podstupnice Pokud se jedná o kosé a zvláštní stupně, musí mít ve svém nejužším místě šířku nejméně 130 mm Šířka ramene.min 950 mm Šířka vedlejší podesty = min šířce ramene Šířka hlavní podesty= šířka ramene mm

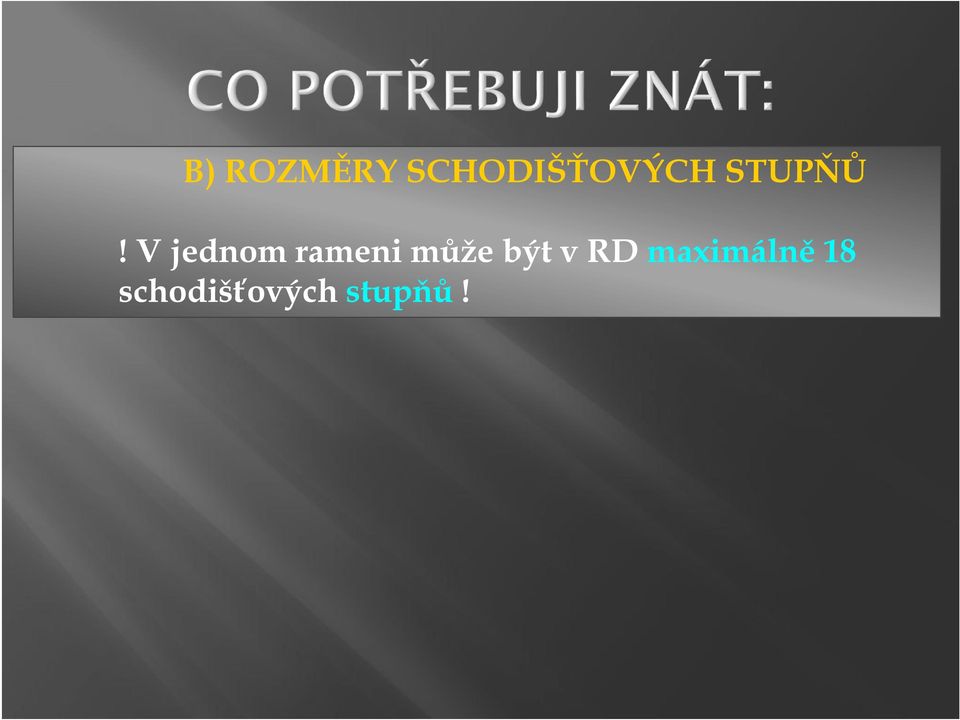

10 B) ROZMĚRY SCHODIŠŤOVÝCH STUPŇŮ! V jednom rameni může být v RD maximálně 18 schodišťových stupňů!
11 C) VELIKOST SCHODIŠŤOVÉHO PROSTORU Navržené schodiště musí odpovídat rozměrům určeným pro schodišťový prostor.
12 Pro návrh rozměrů schodišťového stupně platí Lehmanův vzorec: 2xh+b=630 mm h...výška stupně b...šířka stupně 630 mm...průměrná délka lidského kroku
13 1) Celkový počet schodišťových stupňů N: Konstrukční výška/opt. výška stupně (170 mm) 2800 / 170 mm = 16,4 => 16 nebo 18 stupňů
14 2) Výpočet skutečné výšky stupně 2800 / 16 = 175 mm (<200 mm - vyhovuje)
15 3) Výpočet šířky stupně 2h+b = 630 mm b = 630-2x 175 mm b= 280 mm (>250 mm vyhovuje)
16 4) Délka ramene 8 stupňů o šířce 280 mm = 7 šířek = 7 x 280 = 1960 mm 5) Délka vedlejší podesty = šířce ramene = 1000 mm
17 6) Celková délka schodiště = mm = 2960 mm VYHOVUJE
18 7) Celková šířka schodiště = 2x1000 mm mm = 2100 mm VYHOVUJE
19 8) Kontrola max. sklonu schodiště α tg α = 175/280 α = 32
20 8) Kontrola max. sklonu schodiště α Sklon schodišťových ramen v rodinných domcích nesmí být větší než 35 α = 32 < 35 => VYHOVUJE
21 9) Kontrola průchodné a podchodné výšky
22 9) Kontrola průchodné a podchodné výšky Podchodná výška hp = /cos 32 hp = 2384 mm > 2100 mm minimální podchodná výška je 2100 mm => VYHOVUJE
23 hp = 2520 mm > 2100 mm Copyright Ing. Bc. Lucie Hladká, Všechna práva vyhrazena. Jakékoli kopírování či šíření obsahu bez předchozího souhlasu autora je zakázáno
24 9) Kontrola průchodné a podchodné výšky Průchodná výška Hpr = x cos 32 Hpr = 2022 mm minimální průchodná výška je 1900 mm 2022 mm > 1900 mm => VYHOVUJE
25 hp = 1991 mm > 1900 mm Copyright Ing. Bc. Lucie Hladká, Všechna práva vyhrazena. Jakékoli kopírování či šíření obsahu bez předchozího souhlasu autora je zakázáno
26 Pomůcka pro výpočet schodiště zde: Autor stavebních výpočtů z odkazu: "Josef Remeš, absolvent Fakulty stavební VUT v Brně, kde v současné době studuje postgraduální studium a vyučuje odborné předměty, CAD. Odborným zaměřením autora je zastřešení budov, izolace, hydroizolace. Zdroj:
27 ŘEZ
28 PŮDORYS 1PP
29 PŮDORYS 1NP
30 PŮDORYS 2NP
31
32 PŮDORYS Schodiště řežeme ve 2/3 jeho výšky a do půdorysu zakreslujeme obrysy prvků viditelných pod rovinou řezu i neviditelných nad rovinou řezu.
33 PŮDORYS 1PP Prvky viditelné pod rovinou řezu zakreslujeme tlustě plně.
34 PŮDORYS 1PP Prvky nad rovinou řezu čerchovanou čarou se 2 tečkami neviditelné a čerchovaně s 1 tečkou viditelné.
35 PŮDORYS 1PP Řezová rovina se značí přerušovací čarou tence plně.
36 PŮDORYS 1PP Výstupní čára charakterizuje rameno schodiště, zakresluje se do ½ šířky ramene u rovných schodišť, u schodišť křivočarých v 1/3 šířky. Na výstupní čáru se uvádí počet stupňů, jejich výška a šířka
37 PŮDORYS 1PP U začátku i konce každého schodišťového ramene se uvádí číslo začínajícího/končícího stupně.
38 PŮDORYS 1PP Zábradlí se zakresluje tlustě plně pod rovinou řezu, nad rovinou řezu tlustě čerchovaně s 1 tečkou, nebo vůbec.
39 PŮDORYS 1PP Ve schodišťovém prostoru se kótuje šířka ramen, velikost zrcadla, vzdálenost zábradlí.
40 PŮDORYS 1PP Ve schodišťovém prostoru se kótuje šířka vedlejší podesty, šířka ramene a šířka hlavní podesty.
41 PŮDORYS 1PP Nakonec se k prvkům schodiště uvede odkaz na podrobnou specifikaci ve výpisu výrobků.
42 PŮDORYS 1NP Schodištěm vedeme řez opět v 1/3 výšky
43 PŮDORYS 1NP Schodiště z 1NP do 2NP je totožné se schodištěm z 1PP do 1NP, proto se zakreslení neliší. U schodišťových stupňů se však změní popis jejich počtu.
44 PŮDORYS 2NP V posledním podlaží se schodiště zakresluje pomocí řezu vedeného ve výšce 1 m.
45 PŮDORYS 2NP Všechny konstrukce jsou zobrazený v pohledu shora, proto se musí zakreslit tlustou plnou čarou.
46 ŘEZ Všechny konstrukce jsou zobrazeny v pohledu shora, proto se musí zakreslit tlustou plnou čarou.
47 ŘEZ Šrafovaná konstrukce schodiště v řezu se zakresluje tlustou plnou čarou, konstrukce v pohledu tlustou plnou čarou.
48 ŘEZ Ke schodišti se uvádí stejný popis jako v půdorysu.
49 ŘEZ Kótuje se konstrukční výška, popř. výška vedlejších podest, tloušťky a výšky konstrukcí.
50 ŘEZ Dále se u všech rozhodujících výšek uvedou výškové kóty.
51 ŘEZ Schodiště řežeme nástupním stupněm.
