Úvod do pozemního stavitelství
|
|
- Eduard Jelínek
- před 5 lety
- Počet zobrazení:
Transkript
1 Úvod do pozemního stavitelství 8/12 ZS 2018 Ing. Michal Kraus, Ph.D.
2 Rychlý náhled do kapitoly: Funkce schodišť Názvy jednotlivých konstrukčních části Rozdělení schodišť Technické, typologické a rozměrové požadavky na schodiště Návrh schodiště Geometrické závislosti podesty a mezipodesty Zakreslování, kótování schodiště ve stavebních výkresech
3 Cíle kapitoly: Budete umět: Základní rozdělení schodišť Technické a rozměrové požadavky Navrhnout schodiště, zábradlí a rampy Získáte základní znalosti pro tvorbu výkresů schodiště Získáte: Základní přehled a schopnost orientovat ve stavebních výkresech Budete schopni: Orientovat se v problematice návrhu schodišť
4 Základní funkce a rozdělení Schodiště je vertikální komunikací mezi různými výškovými úrovněmi. Skládá se z ramen, podest a stupňů.
5 Klíčové pojmy a definice Schodiště je konstrukce sloužící k vertikálnímu komunikačnímu spojení, skládá se ze schodišťových ramen a z podest. Schodišťový prostor je komunikační prostor, vymezený schodištěm. Schodišťové rameno je konstrukce s nejméně třemi schodišťovými stupni, které spojuje dvě různé výškové úrovně. Schodnice je nosná konstrukce schodišťového ramene, která podporuje nebo do které jsou vetknuty schodišťové stupně. Schodišťová zeď je stěna ohraničující schodiště, u visutých schodišť tvoří nosnou konstrukci schodišťových ramen.
6
7 Klíčové pojmy a definice Vřeteno nosná konstrukce uprostřed schodišťového prostoru točitých schodišť, která podporuje nebo do níž jsou vetknuta schodišťová ramena. Vřetenová zeď nosná stěna, která podporuje nebo do níž jsou vetknuta přiléhající schodišťová ramena. Schodišťové zrcadlo volný prostor ohraničený schodišťovými rameny a podestami téhož schodiště. Hlavní odpočívadlo neboli podesta plošná vodorovná konstrukce mezi schodišťovými rameny v úrovni podlaží. Vedlejší odpočívadlo neboli mezipodesta plošná konstrukce mezi schodišťovými rameny.
8
9 Klíčové pojmy a definice Schodišťový stupeň (schod) prvek, sloužící ke stupňovitému překonávání dvou různých výškových úrovní. Stupnice horní plocha schodišťového stupně, na kterou se našlapuje. Podstupnice přední stěna stupně (deskové schodiště stupně jsou bez podstupnice) Čelo stupně boční stěna stupně. Nástupní stupeň první dolní stupeň ve schodišťovém rameni, na úrovni podesty. Výstupní stupeň poslední horní stupeň ve schodišťovém rameni se stupnicí v úrovni horní podesty (může mít jinou šířku než ostatní stupně).
10 Klíčové pojmy a definice Jalový stupeň stupeň se stupnicí v úrovni dolní podesty, jímž se nepřekonává výškový rozdíl. Běžný stupeň stupeň ve schodišťovém rameni mezi stupněm jalovým, popř nástupním a stupněm výstupním. Výstupní čára myšlená čára schodiště, na níž mají všechny stupně téhož ramene stejnou šířku, u schodišť s přímými rameny leží v ose ramene, u schodišť se zakřivenými rameny tvoří křivku ležící ve vzdálenosti 300 až 400 mm (podle šířky ramene) od vnějšího okraje ramene.
11
12
13 Rozdělení schodišť Podle umístění: Vnitřní - umístěná uvnitř budovy, chráněná proti povětrnostním vlivům. Vnější - umístěná vně budovy, nechráněná proti povětrnostním vlivům. Podle použití: Hlavní - sloužící jako základní vertikální pěší spojení v objektu. Vedlejší (pomocné) další schodiště z důvodu provozních, bezpečnostních. Vyrovnávací - spojující různé úrovně téhož podlaží. Vnější předložené - navazující na objekt. Vnější terénní - umístěná samostatně v terénu.
14
15 Rozdělení schodišť Podle tvaru ramene: Přímá - schodišťové stupně mají stálou šířku stupnice. Zakřivená - mají kosé stupně, jsou méně bezpečná, ale zabírají menší prostor. Smíšená - obsahují stupně rovné i kosé. Výstupní čára je složena z přímek a křivek. Podle smyslu výstupu: Přímá - výstupní čára je přímka. Pravotočivá - výstupní čára se točí doprava. Levotočivá - výstupní čára se točí doleva.
16 Rozdělení schodišť
17 Rozdělení schodišť Podle počtu ramen: Jednoramenné Dvouramenné - obě ramena musí mít stejný počet stupňů Víceramenné sdružené (větvené).
18 Podle konstrukčního uspořádání a způsobu podporování stupňů: Schodiště s plně podporovanými stupni Schodiště s oboustranně podporovanými stupni Schodiště s jednostranně podporovanými stupni Schodiště se zavěšenými stupni
19 Schodiště s plně podporovanými stupni
20 Schodiště s oboustranně podporovanými stupni Schodiště s jednostranně podporovanými stupni
21 Rozdělení schodišť Podle použitého stavebního materiálu rozeznáváme: Schodiště kamenná Schodiště betonová (monolitická nebo montovaná z prefabrikovaných dílců) Schodiště ocelová Schodiště dřevěná Schodiště kombinovaná z různých stavebních materiálů
22 Technické a rozměrové požadavky na schodiště Konstrukce ohraničující schodišťový prostor (včetně zastropení) musí být z nehořlavého materiálu, pokud příslušné projektové normy objektů nestanoví jinak. Schodišťový prostor musí být od půdního a sklepního prostoru oddělen. Schodišťový prostor musí mít větrání a má mít přímé denní osvětlení.
23 Podle sklonu schodišťových ramen rozeznáváme schodiště Rampové sklon 10 až 20, výšky stupňů 80 až 130 mm Mírné sklon 20 až 25, výšky stupňů mm Běžné sklon 25 až 35, výšky stupňů mm Strmé sklon 35 až 45, výšky stupňů 180 až 200 mm Žebříkové sklon 45 až 58, výšky stupňů 200 až 250 mm
24 Největší dovolený sklon schodišťových ramen
25
26 Podle půdorysného tvaru jsou schodišťové stupně rozlišeny dle
27
28
29 Šířky schodišťových ramen se dle druhu budovy a účelu schodiště navrhují podle předpisů, které jsou pro tyto druhy budov závazné. Pokud schodiště je součástí únikové cesty z objektu, pak je nutné šířky ramen a druh použitých konstrukcí dimenzovat. Průchodná šířka podest a mezipodest se musí minimálně rovnat průchozí šířce ramen u mezipodesty. Podlažní podesty by měly být o 100 až 200 mm hlubší než je průchodná šířka přilehlých ramen.
30
31
32

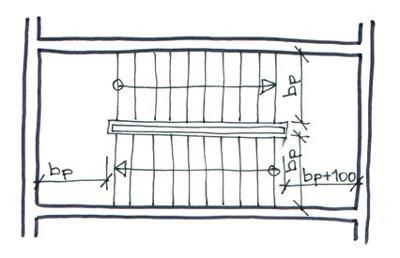

33 Dveře otevíravé mimo prostor podesty, kromě schodišť v rodinných domcích a pomocných schodišť, mají mít vzdálenost vnitřní hrany zárubně od hrany nejbližšího schodišťového stupně alespoň 300 mm.
34 Nejmenší dovolená podchodná výška h1 v mm se určí v závislosti na sklonu schodišťového ramene podle vzorce, kde je úhel sklonu schodišťového ramene (v RD snížena až na 2100 mm) h1 = (750/ cos α) Průchodná výška h2 v mm se měří jako kolmá vzdálenost mezi výstupní čarou a konstrukcí nad výstupní čarou (podhledem), která se určí podle vzorce (nesmí být menší než 1950 mm) h2 = cos α
35
36 Průchodná výška nesmí být menší než 1900 mm kromě schodišť do podkroví, kde 1900 mm jehodnotou doporučenou. Povrch podest vnitřních schodišť musí být vodorovný beze sklonu v příčném i podélném směru. Povrchová úprava podest má být z materiálů stejných mechanických vlastností jako povrch stupňů. Povrch stupnice při okraji schodišťového stupně bývá skosen a stupnice je na okraji upravena povrchovou úpravou proti skluzu (karborundové pásky u kamenných obkladů).
37 Zakreslování schodiště dle ČSN Pro zobrazení půdorysu schodiště, které překonává celou výšku zobrazovaného podlaží, platí pro vedení myšlených rovin vodorovných řezů tyto zásady: U jednoramenných a dvouramenných schodišť se řezová rovina vede přibližně ve 2/3 výšky zobrazovaného podlaží (řezová rovina přetíná výstupní ramena a mezipodlažní podesta se zobrazuje v pohledu shora. U schodišť s více než dvěma ramen se v zobrazovaném podlaží: kde se půdorysné průměty jednotlivých schodišťových ramen nekryjí, se řezová rovina má vést výstupním (posledním) ramenem a mezipodlažní podesty se zobrazují v pohledu shora, kde se průměty některých schodišťových ramen kryjí, se ramena mají zobrazit několika řezovými rovinami (kreslí se tolik půdorysů, aby každé rameno, včetně výstupního, bylo jednoznačně zobrazeno). Půdorys schodiště, které nepřekonává celou výšku podlaží (vyrovnávací) se zobrazuje v pohledu shora.
38 Zakreslování schodiště dle ČSN V půdorysu schodiště v prostoru zobrazovaného podlaží se kreslí: Místo průniku řezové roviny schodištěm, překonávajícím celou výšku podlaží průsečnicí tenkou plnou čarou se zlomy (v jasných případech se mohou zlomy vynechat), přetínající schodišťové rameno pod úhlem 30, u schodišť se zakřivenými rameny musí průsečnice (vždy zlomy) protínat hrany stupňů, Části konstrukce schodiště (schodišťová ramena) pod řezovou rovinou (v pohledu shora)
39 Zakreslování schodiště dle ČSN Hrany obrysu schodišťových ramen, obrysy viditelných schodnic, hrany stupňů, rozhraní mezi jalovými stupni a podlahou, schematické zobrazení zábradlí tlustou plnou čarou, Uložení stupňů (např. ve schodišťové zdi), zakryté hrany schodnic, podest apod. tlustou čárkovanou čarou
40 Zakreslování schodiště dle ČSN Hrany obrysu schodišťových ramen, obrysy viditelných schodnic, hrany stupňů, rozhraní mezi jalovými stupni a podlahou, schematické zobrazení zábradlí tlustou plnou čarou, Uložení stupňů (např. ve schodišťové zdi), zakryté hrany schodnic, podest apod. tlustou čárkovanou čarou
41 Zakreslování schodiště dle ČSN Viditelné části schodišťového ramene v nižším podlaží, vedoucího do zobrazovaného podlaží podle stejných zásad, s výjimkou zakrytých částí schodišťového ramene (neviditelných v pohledu shora) a uložení stupňů, které se v tomto případě nekreslí,
42 Zakreslování schodiště dle ČSN Části konstrukce schodiště (schodišťového ramene) nad řezovou rovinou: Viditelné hrany obrysu schodišťového ramene, schodišťové podesty, schodnic a schodišťových stupňů (např. deskových) tlustou čerchovanou čarou Zakryté hrany obrysu schodišťových stupňů tlustou čerchovanou čarou se dvěma tečkami.

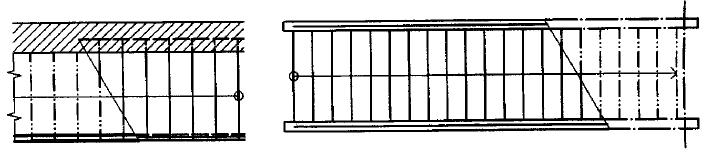

43 Zakreslování schodiště dle ČSN Výstupní čára schodišťového ramene se v půdorysu kreslí tenkou plnou čarou a označí se kroužkem na hraně prvního (nástupního) stupně a šipkou na hraně posledního (výstupního) stupně zobrazovaného ramene
44 Zakreslování schodiště dle ČSN půdorysu schodiště se kótují (příklad viz. obrázek 2-34): Délkovými kótami rozměry všech konstrukcí schodiště (zobrazených v pohledu shora pod řezovou rovinou) např. délka a šířka schodišťového prostoru, podest, schodišťových ramen a zrcadel, šířka jalových a výstupních stupňů. Relativními výškovými kótami úroveň podlah podest viditelných v pohledu shora Součinem výšky x šířky (bxh) rozměry stupňů (mimo jalových, které se neuvádějí) zápisem nad výstupní čarou (např. 167x290) jen tehdy, nejsou-li tyto rozměry uvedeny v jiném zobrazení.
45 Zakreslování schodiště dle ČSN
46 Zakreslování schodiště dle ČSN Pro zobrazení svislého řezu schodištěm se řezová rovina vede tak, aby se objasnily výškové poměry schodiště, zejména podchodná a průchodná výška i tvar a rozměry stupňů. Řezová rovina víceramenných schodišť s přímými rameny se má vést nástupním ramenem tak, aby ostatní ramena (výstupní, mezilehlá) byla zobrazena v pohledu. Ve svislém řezu schodištěm se kreslí (příklad viz. obrázek 2-35): Obrysy konstrukcí zobrazených v řezu velmi tlustou plnou čarou Rozhraní mezi konstrukcemi v ploše řezu (např. mezi schodišťovými stupni) nebo mezi materiály zobrazenými v řezu tlustou plnou čarou vnější obrysy a hrany konstrukcí zobrazených v pohledu (zpravidla ramena schodišť, vnější obrys zábradlí) tlustou plnou čarou, Označení materiálů zobrazených v řezu graficky
47 Zakreslování schodiště dle ČSN Ve svislém řezu schodištěm se kótují: Délkovými kótami výškové rozměry konstrukcí schodiště, např. světlé výšky podlaží, poloha podest výšky překonané jednotlivými schodišťovými rameny. Relativními výškovými kótami úrovně podlah všech podest, popř. dalších souvisících nosných konstrukcí. Charakteristika každého schodišťového ramene se uvádí ve tvaru: počet výšek stupňů ve schodišťovém rameni x výška stupně x šířka stupně (nxhxb), např. 8x167x290, má-li výstupní (poslední) stupeň odlišnou šířku, uvádí se znaménkem +, např. 8x167x x240 (jalové stupně se neuvádějí).
48 Zakreslování schodiště dle ČSN
49 Děkuji za pozornost Ing. Michal Kraus, Ph.D.
