Systémová plochá střecha na trapézovém plechu na dřevě

Transkript

1 CZ s.r.o. Zděbradská Říčany-Jažlovice tel Systémová plochá střecha na trapézovém plechu na dřevě na betonu SP Střecha T SP Střecha D SP Střecha B Adam Zapadlo obchodně-technický zástupce pro Čechy tel azapadlo@ejot.cz Tomáš Gajdzica obchodně-technický zástupce pro Moravu tel tgajdzica@ejot.cz Kontakty na ostatní obchodní zástupce a prodej na EJOT CZ sro Strana 1

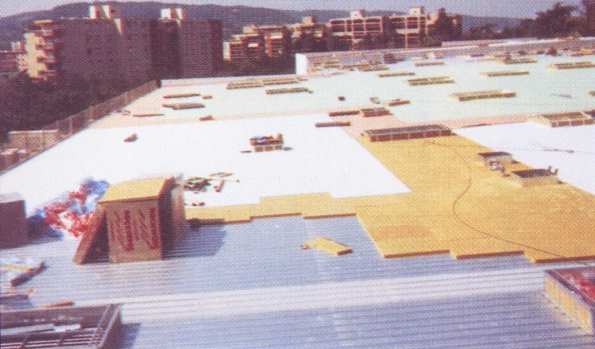

2 Ploché střechy se střešními hydroizolačními pásy a tepelnou izolací na nosném trapézovém plechu, dřevě, betonu Zdroj: Deutsche Rockwool Mineralwoll GmbH EJOT CZ sro Strana 2

3 Skladba jednoplášťové střechy - nosná vrstva: - trapézový plech -dřevo -beton hydroizolační vrstva tepelněizolační vrstva parotěsná vrstva nosná vrstva - ocelový profilovaný plech tl. 0,63 (0,75) 3,00 mm - hliníkový plech tl. 1,0 2,0 mm - palubky 25 mm - dřevotříska 21 mm - OSB 18 mm - beton 30 mm - lehčený beton 60 (65) mm EJOT CZ sro Strana 3

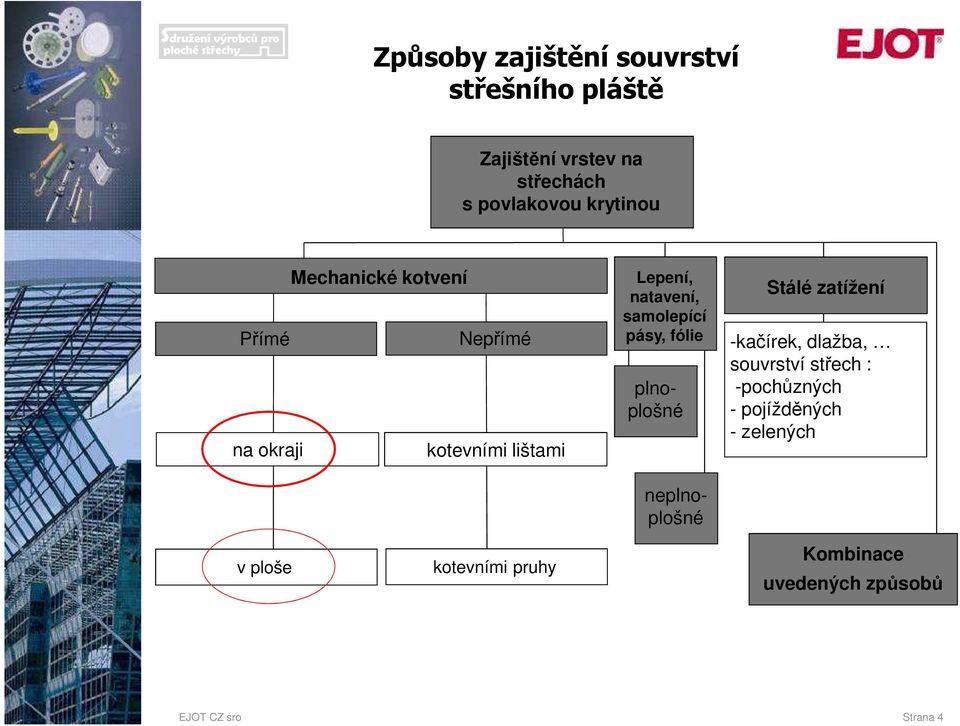

4 Způsoby zajištění souvrství střešního pláště Zajištění vrstev na střechách s povlakovou krytinou Mechanické kotvení Přímé Nepřímé na okraji kotevními lištami Lepení, natavení, samolepící pásy, fólie neplnoplošné plnoplošné Stálé zatížení -kačírek, dlažba, souvrství střech : -pochůzných - pojížděných - zelených v ploše kotevními pruhy Kombinace uvedených způsobů EJOT CZ sro Strana 4

5 Vlastnosti mechanického kotvení Variabilita - počet a umístění kotevních míst lze navrhnout dle skutečného namáhání větrem, šířek pásů, nosného podkladu, a lze je použít se všemi druhy pásů Kontrola - kotvy lze po namontování kontrolovat Odolnost i plastové kotvy odolávají krátkodobému působení hořáků, působení lepidel, Pracovní podmínky - práce bez rozpouštědel a toxických výparů, možnost montáže automaty a poloautomaty Nezávislost na počasí - kotvy lze montovat za vlhka, deště, sněhu, mrazu Pozor však na omezení kvůli ostatním součástem střešního pláště! Doporučení: u budov se zdroji vlhkosti nebo využívané pro mokré, agresivní, chemické, horké a jiné výrobní procesy je potřeba vybrat vhodný spojovací materiál! některé druhy mechanických kotev tvoří tepelné mosty - řešením jsou kotvy s plastovými teleskopy některé střechy musí být trvale pochozí - ne všechny kotvy toto umožňují! estetické požadavky je nutno řešit již ve fázi projektu!!! všechny jednotlivé prvky a části střechy musí spolu bezpečně fungovat, aby výsledkem mohla být kvalitní a dlouhodobě funkční střecha EJOT CZ sro Strana 5

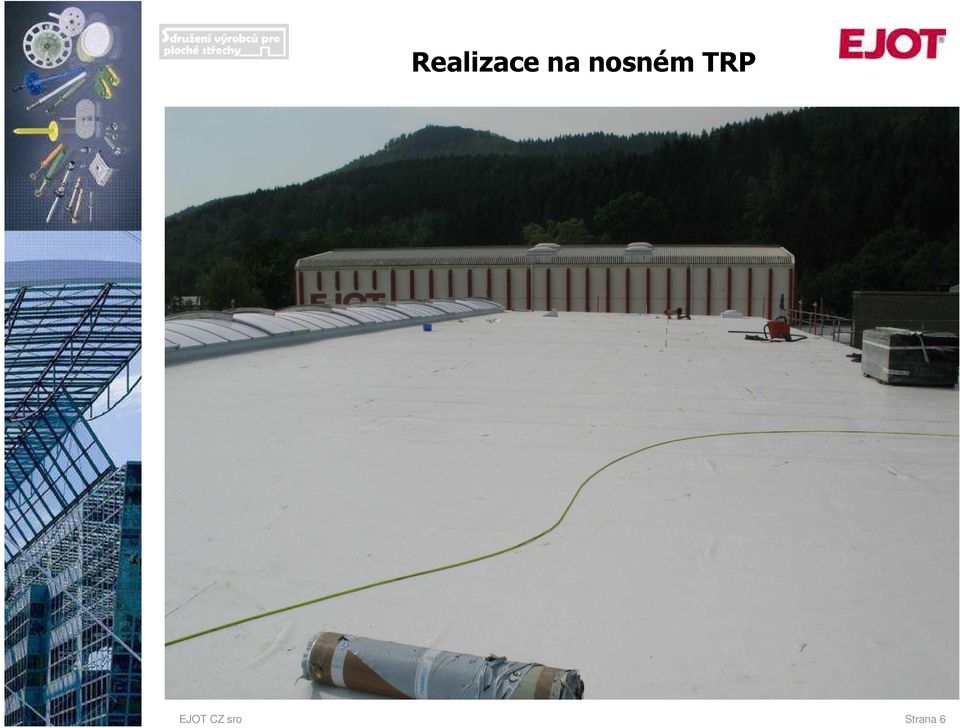

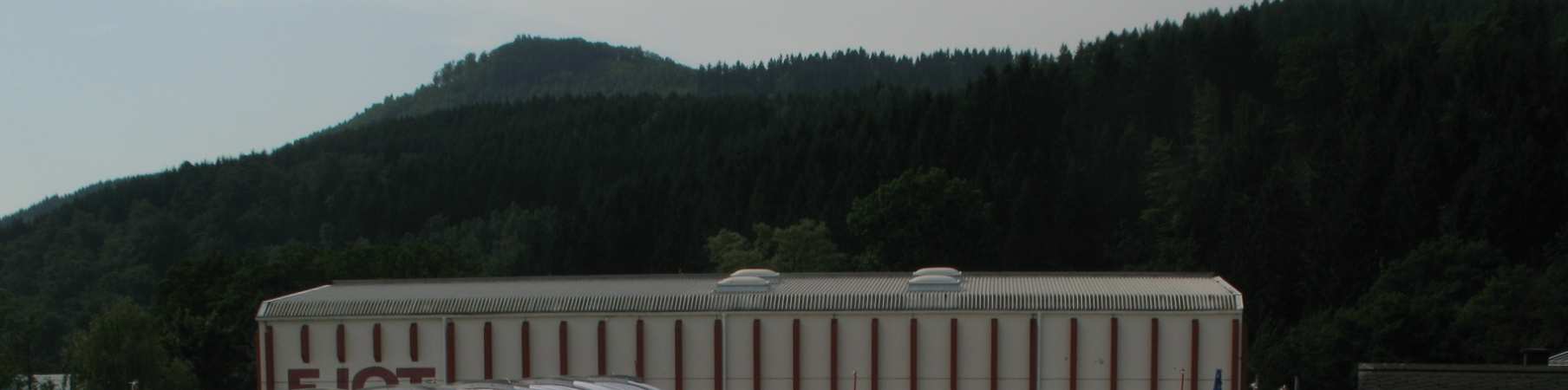

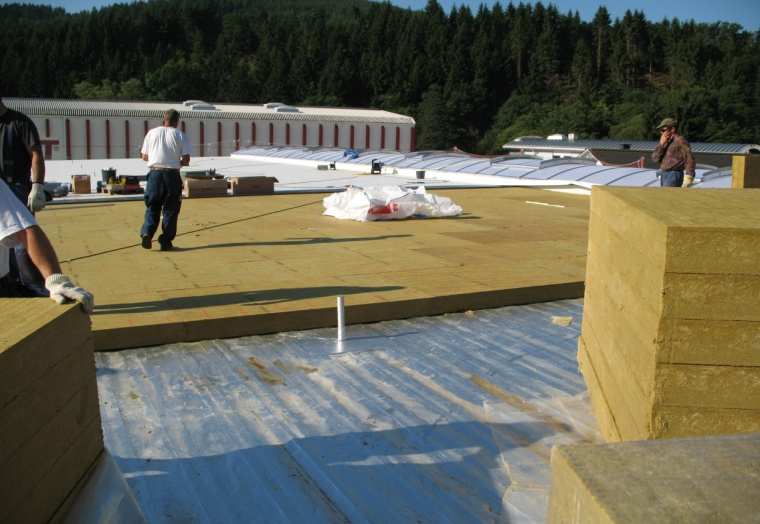

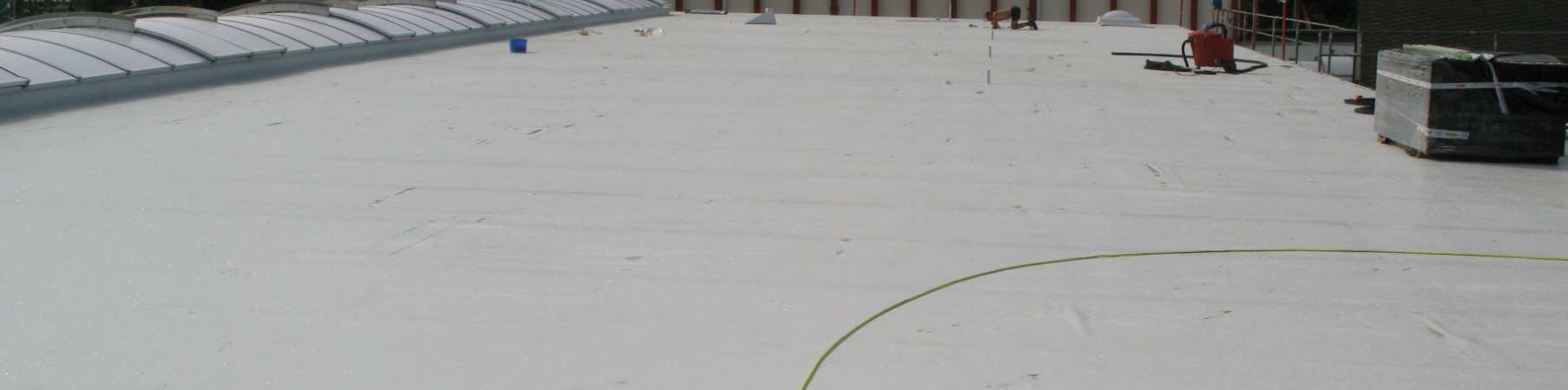

6 Realizace na nosném TRP EJOT CZ sro Strana 6

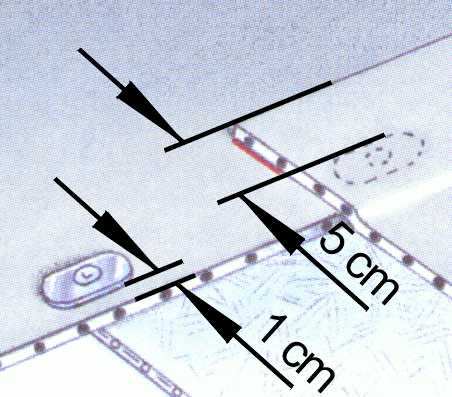

7 Zajištění souvrství střešního pláště mechanickým kotvením Zdroj: Sika Trocal GmbH EJOT CZ sro Strana 7

8 Zajištění souvrství střešního pláště mechanickým kotvením Svar Tepelná izolace Talířek Střešní pás min. 10 Pro dřevo se použijí shodné kotvy, šroub musí být o 10 mm delší než pro TRP! Upevňovací prvek Trapézový plech EJOT CZ sro Strana 8

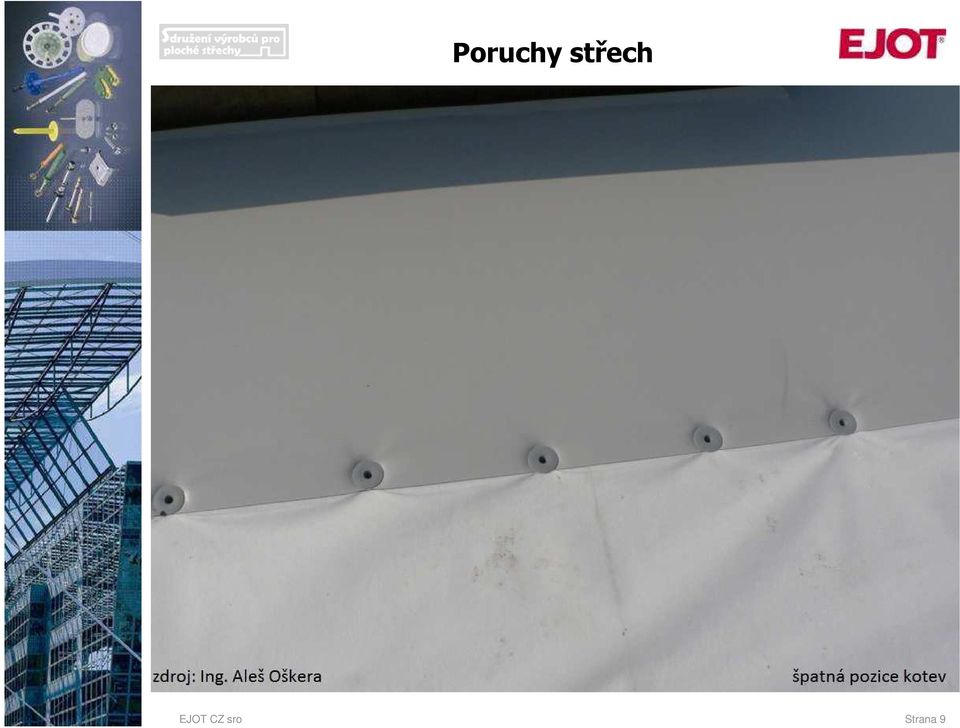

9 Poruchy střech EJOT CZ sro Strana 9

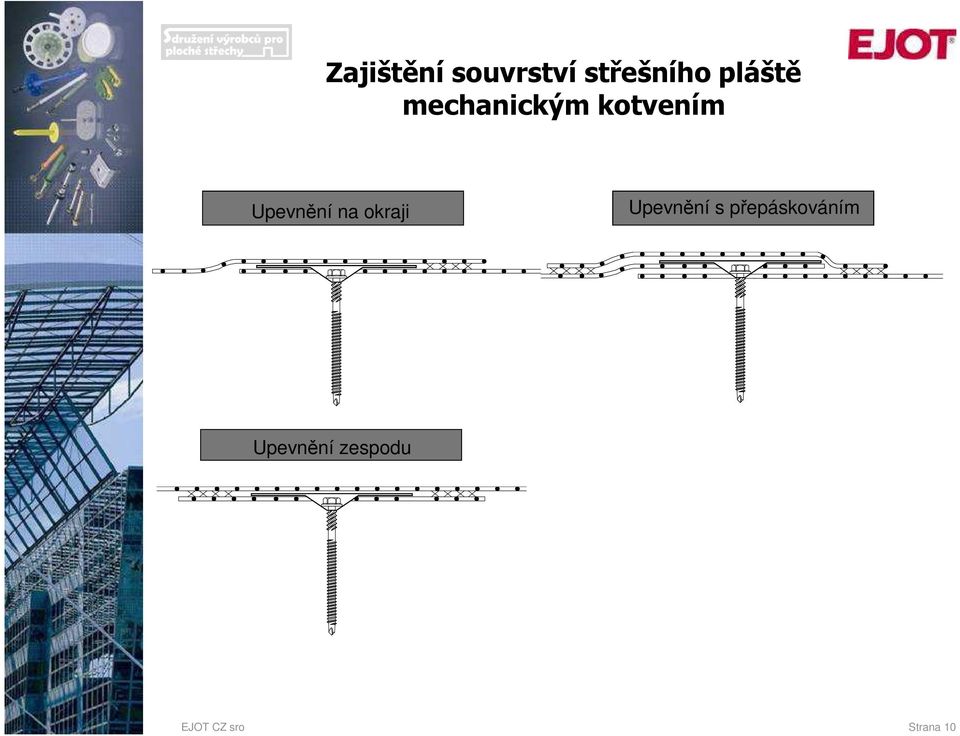

10 Zajištění souvrství střešního pláště mechanickým kotvením Upevnění na okraji Upevnění s přepáskováním Upevnění zespodu EJOT CZ sro Strana 10

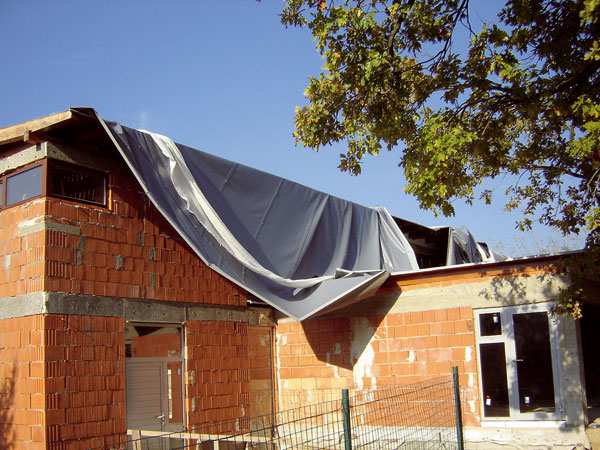

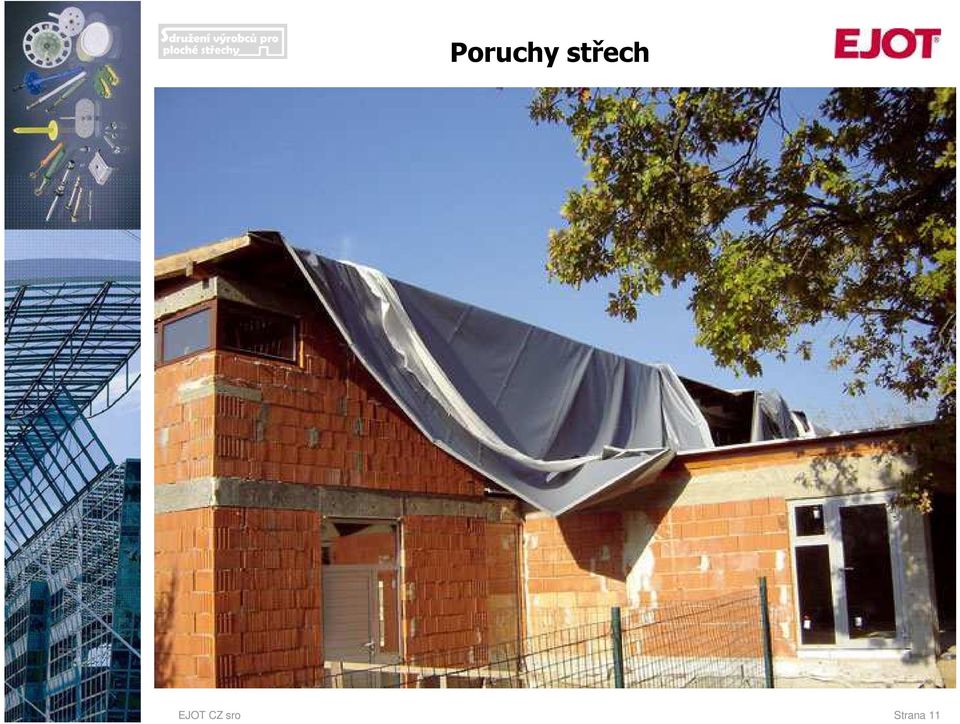

11 Poruchy střech EJOT CZ sro Strana 11

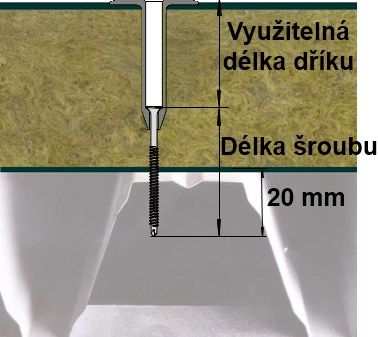

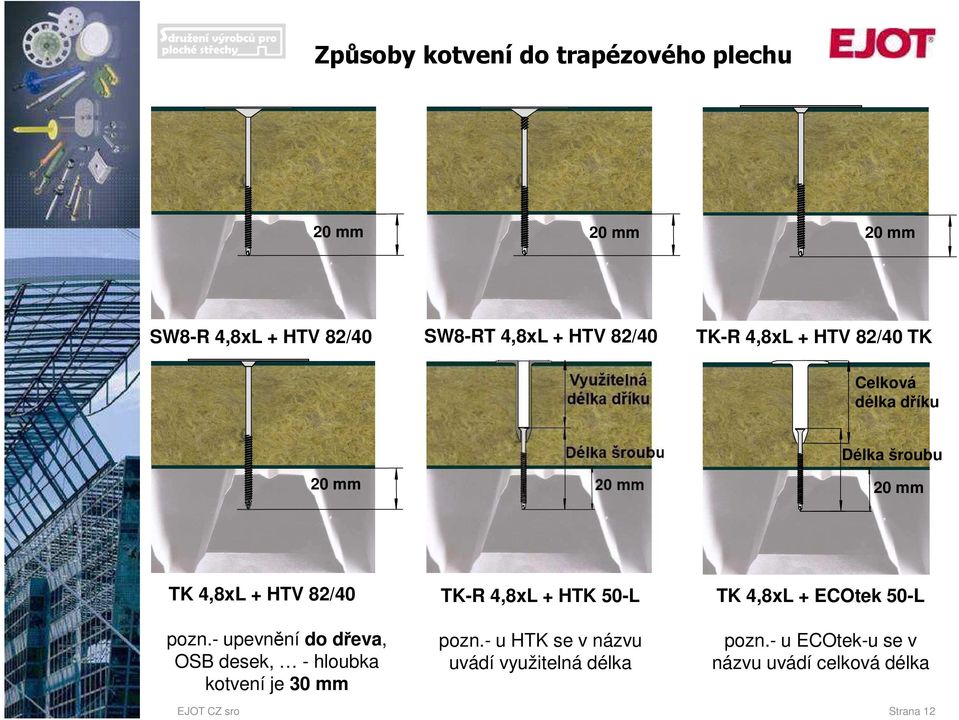

12 Způsoby kotvení do trapézového plechu 20 mm 20 mm 20 mm SW8-R 4,8xL + HTV 82/40 SW8-RT 4,8xL + HTV 82/40 TK-R 4,8xL + HTV 82/40 TK Celková délka dříku Délka šroubu 20 mm 20 mm TK 4,8xL + HTV 82/40 TK-R 4,8xL + HTK 50-L TK 4,8xL + ECOtek 50-L pozn.- upevnění do dřeva, OSB desek, - hloubka kotvení je 30 mm pozn.- u HTK se v názvu uvádí využitelná délka pozn.- u ECOtek-u se v názvu uvádí celková délka EJOT CZ sro Strana 12

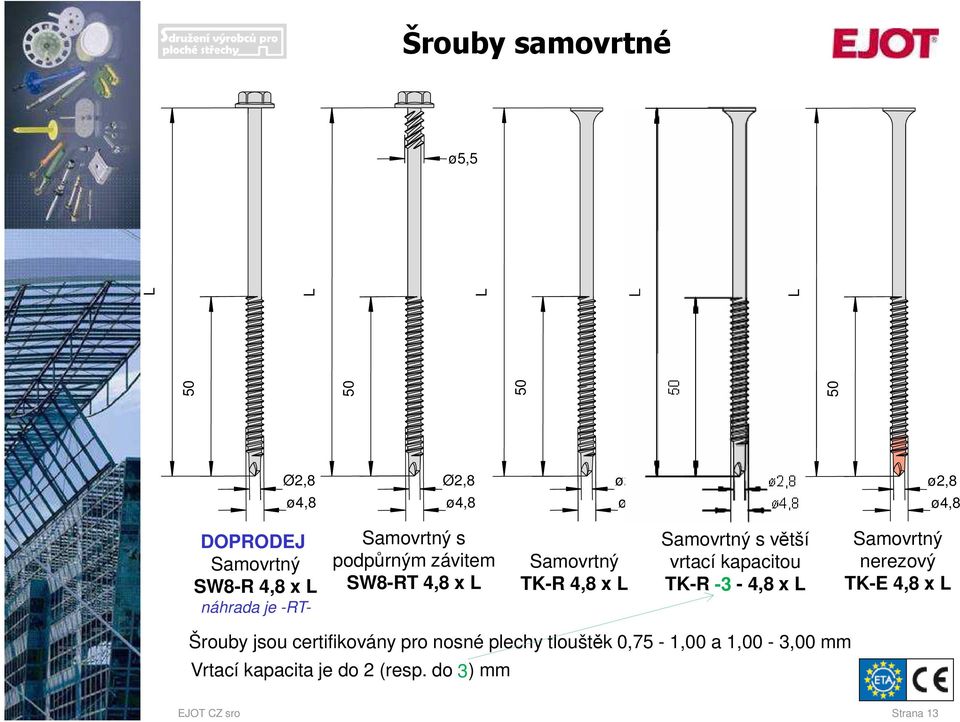

13 Šrouby samovrtné ø5, L L L L Ø2,8 ø4,8 Ø2,8 ø4,8 ø2,8 ø4,8 ø2,8 ø4,8 DOPRODEJ Samovrtný SW8-R 4,8 x L náhrada je -RT- Samovrtný s podpůrným závitem SW8-RT 4,8 x L Samovrtný TK-R 4,8 x L Samovrtný s větší vrtací kapacitou TK-R -3-4,8 x L Samovrtný nerezový TK-E 4,8 x L Šrouby jsou certifikovány pro nosné plechy tlouštěk 0,75-1,00 a 1,00-3,00 mm Vrtací kapacita je do 2 (resp. do 3) mm EJOT CZ sro Strana 13

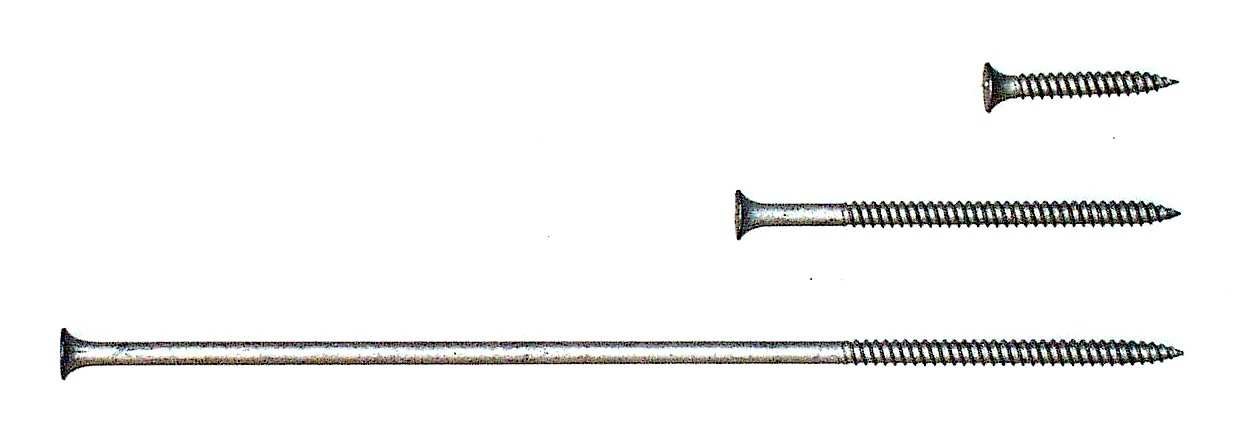

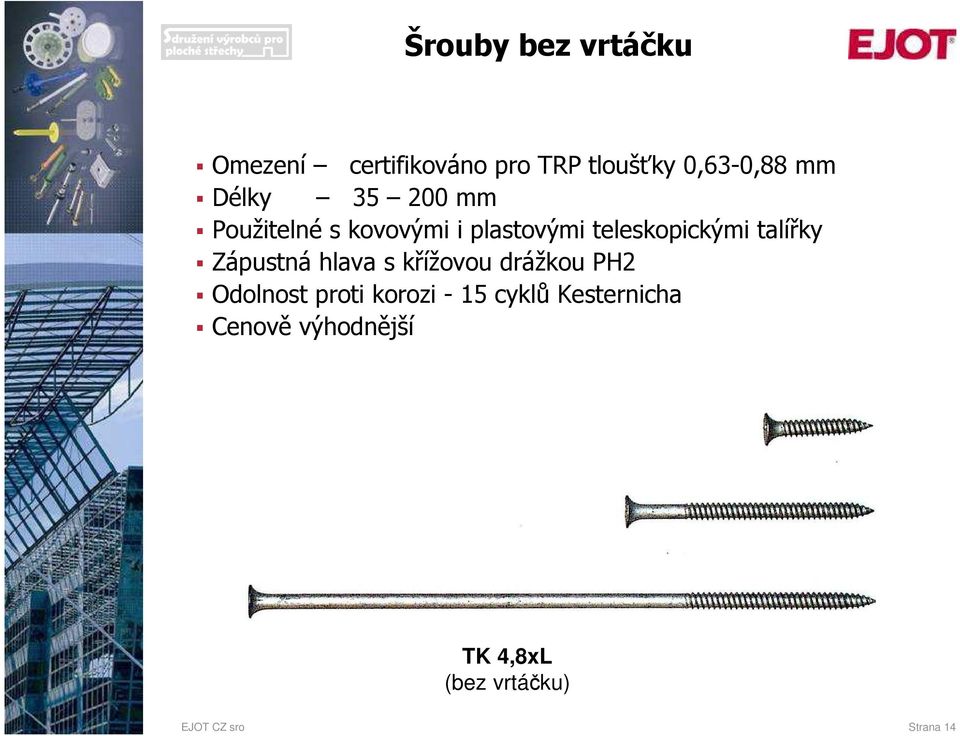

14 Šrouby bez vrtáčku Omezení certifikováno pro TRP tloušťky 0,63-0,88 mm Délky mm Použitelné s kovovými i plastovými teleskopickými talířky Zápustná hlava s křížovou drážkou PH2 Odolnost proti korozi - 15 cyklů Kesternicha Cenově výhodnější TK 4,8xL (bez vrtáčku) EJOT CZ sro Strana 14

15 Požadavky na vlastnosti šroubů Bezpečné mechanické upevnění tepelných izolací na plechy nebo dřevěná bednění Vysoká antikorozní odolnost (15 cyklů Kesternicha) díky povrchové úpravě Climadur Maximální odolnost proti korozi v provedení nerez Montovatelnost z jedné strany Pochozí provedení Samosvornost Šrouby a talířky lze dodat v pásech nebo zásobnících Hospodárná montáž a jednoduchá manipulace při použití montážních automatů a poloautomatů Definovaná odolnost proti namáhání v podkladu Použitelné v kombinaci se všemi typy podložek ETA-07/0013 EJOT CZ sro Strana 15

16 5ø7,5 Talířové podložky ø4,8 (ø7,0) 7,7 40 ø5,1 4,5 40 ø6,5 3,0 40 (70) HTV 82/40 HTV 82/40 TK HTV 40 RU HTV 70 RU Ø ø11,0 L 40 Ø 14,5 HTV 82/40 F Ø 6,4 2G ECOtek 50-L EJOT CZ sro Strana 16

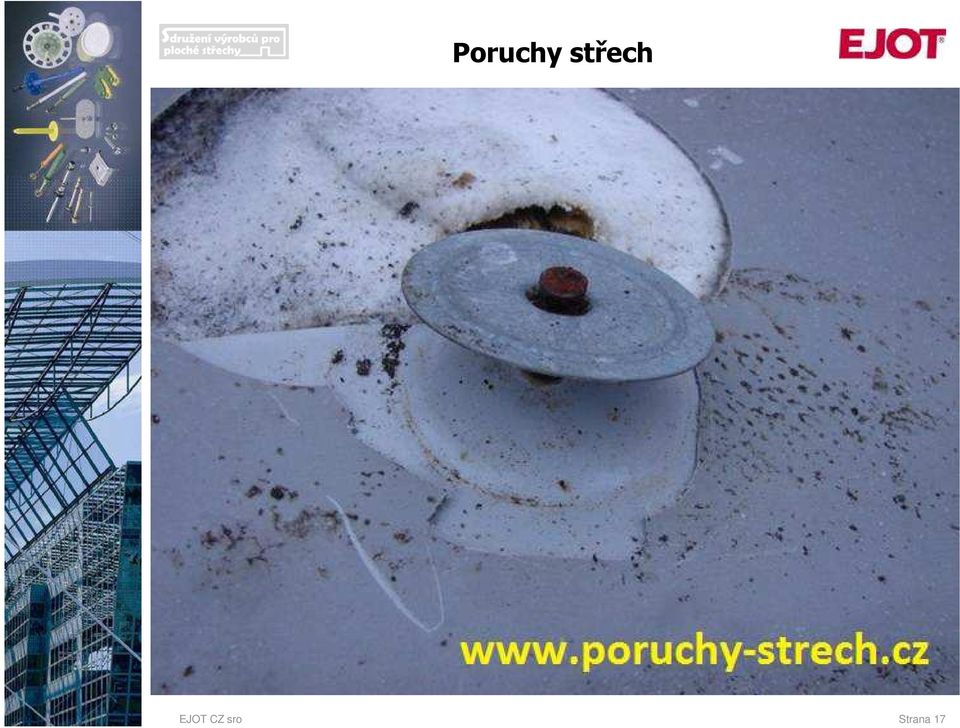

17 Poruchy střech EJOT CZ sro Strana 17

18 Poruchy střech EJOT CZ sro Strana 18

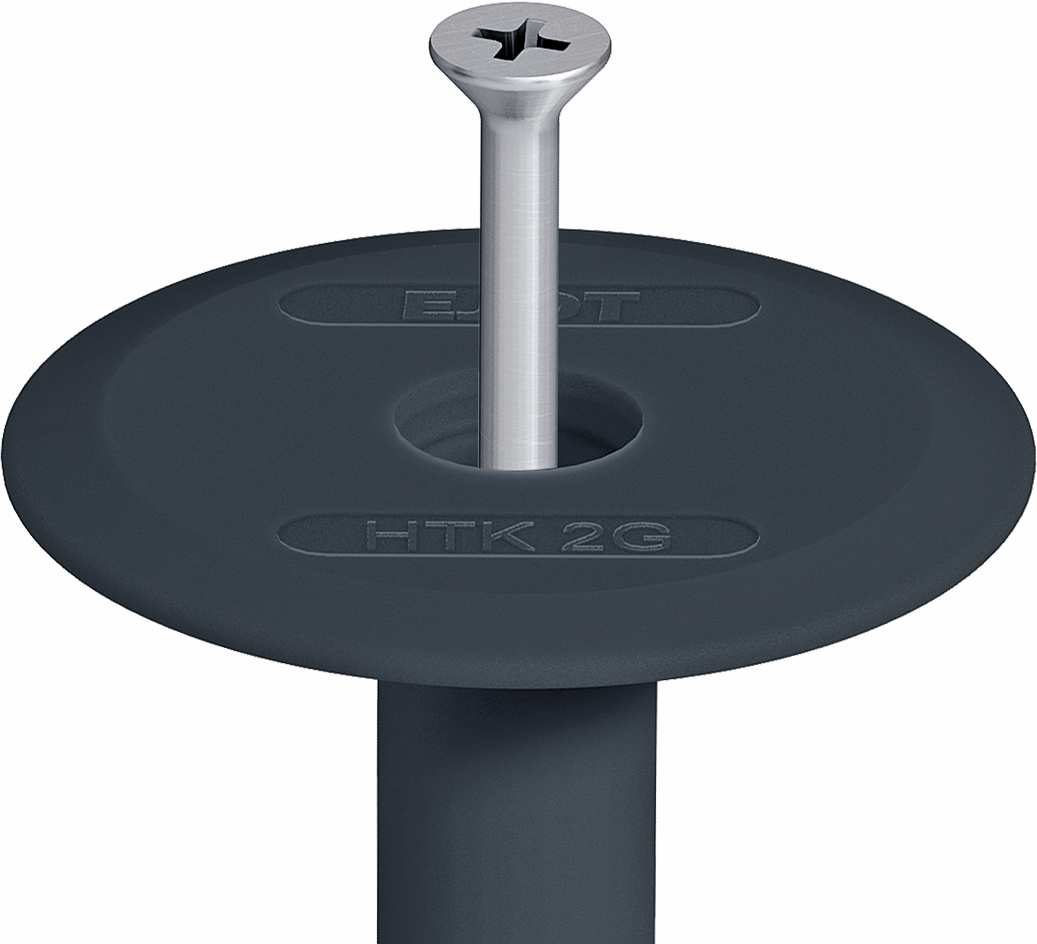

19 Vlastnosti výrobků Plastové teleskopické talířky (podložky) Bezpečné mechanické upevnění tepelné izolace na ocelový trapézový plech, dřevěné bednění, beton, lehčený beton, plynobeton, prefabrikované dílce Talířek z vysoce kvalitního plastu Síla tepelné izolace od 60 do 600 mm Minimalizace vzniku tepelných mostů Pochozí provedení díky teleskopickému efektu Samosvornost Šrouby a talířky lze dodat napáskované Hospodárná montáž a jednoduchá manipulace při použití montážních automatech Definovaná odolnost proti namáhání v podkladu Výhodnější cena oproti celokovové kombinaci Mnohotvárnost díky rozmanitosti délky talířků / šroubů ETA 07/0013 EcoTek 50xL ( mm) HTK 2G 50/L ( mm) EJOT CZ sro Strana 19

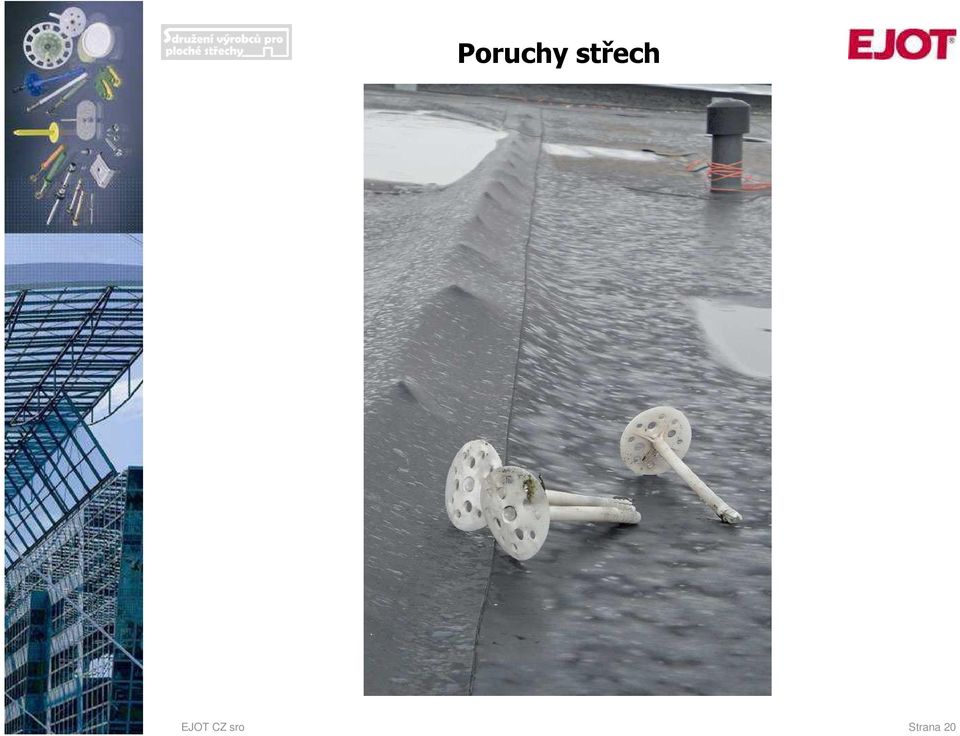

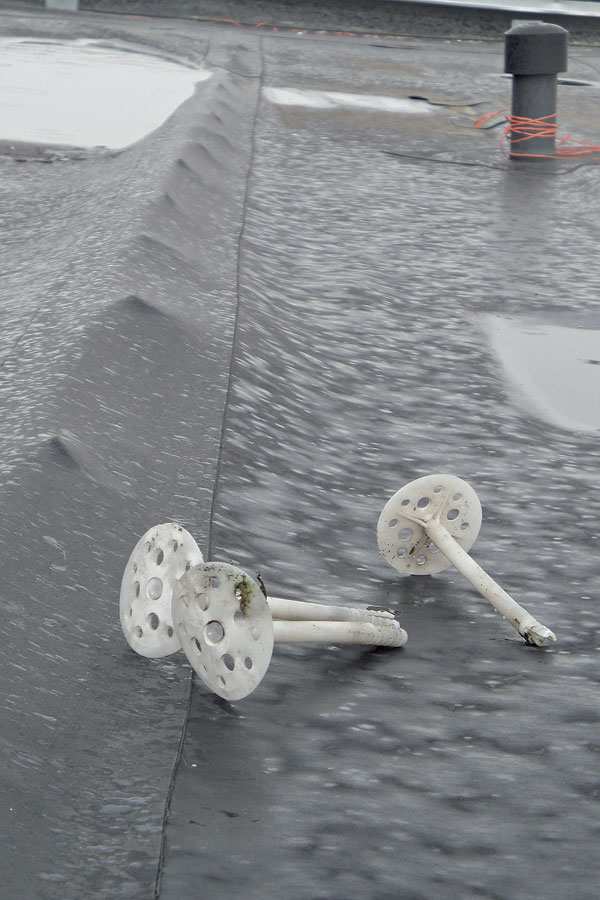

20 Poruchy střech EJOT CZ sro Strana 20

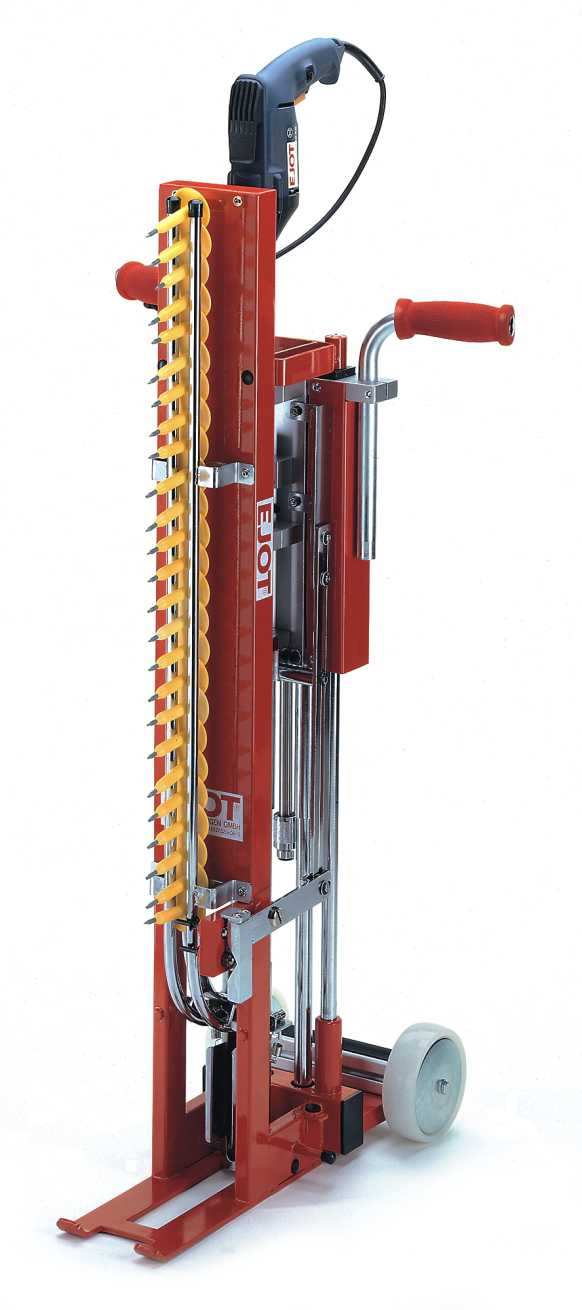

21 Vlastnosti automatů Montážní stroje 3 5-ti násobný montážní výkon (3 5 rychlejší než tradiční šroubování) Neunavující šroubování ve vzpřímené pracovní poloze umožňující vyšší výkony Šrouby a talířky jsou zaváděny automaticky Nejvyšší možná bezpečnost upevňování upevňovací prvky jsou vždy montovány pod správným úhlem kolmo k ploše Výškově nastavitelné rukojeti Díky hloubkovému dorazu nejsou šrouby přetahovány Jednoduchá a rychlá manipulace Stavbě uzpůsobené robustní provedení Šrouby a talířky mohou být dodávány v pásech ECOset HTK EJOT CZ sro Strana 21

22 Práce s automatem ECOset HTK EJOT CZ sro Strana 22

23 Šrouby do betonu pro přímou montáž do betonu délky mm předvrtání Ø 5 mm T 30 min. hloubka kotvení 30 mm lze kombinovat s talířovou teleskopickou podložkou EcoTek pro tloušťku TI mm montovatelné poloautomaty pozinkovaný (min 8 μm) + organický lak odolnost 15 cyklů Kesternicha pro beton min. třídy C12/15 EN206 (B20) ETA-07/0013 FBS-R 6,3 L EJOT CZ sro Strana 23

24 Šrouby do lehčeného betonu, plynobetonu, plynosilikátu, starého betonu při rekonstrukcích pro přímou montáž do nosného podkladu bez předvrtání délky mm hloubka kotvení min. 60 mm pro tl. izolace mm lze kombinovat s talířovou teleskopickou podložkou EcoTek nebo plechovou podložkou HTV 82/40 F pro kotvení skladeb plochých střech nerezavějící ocel A4 ETA-07/0013 T30 FPS-E 8,0 L EJOT CZ sro Strana 24

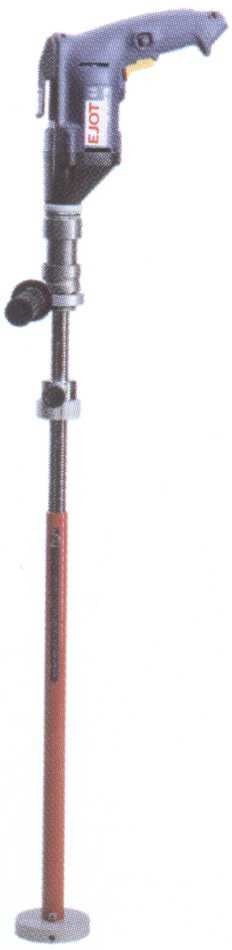

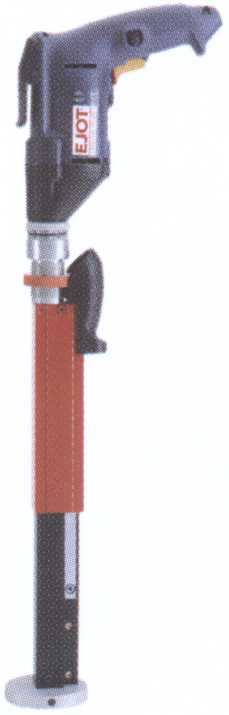

25 Vlastnosti ručních montážních poloautomatů Ruční montážní poloautomaty Neunavující šroubování ve vzpřímené pracovní poloze Ukončení šroubování pomocí hloubkového dorazu Pouze jediný stroj pro všechny tloušťky izolací Vysoká kvalita a bezpečnost montáže Snížení montážních časů a materiálových nákladů Díky hloubkovému dorazu nejsou šrouby přetahovány Jednoduchá a rychlá manipulace Stavbě uzpůsobené robustní provedení Poloautomaty lze kombinovat s profi utahovačkou lehké odolné ergonomické delší přívodní šňůra HSL HTK HSK HTK EJOT CZ sro Strana 25

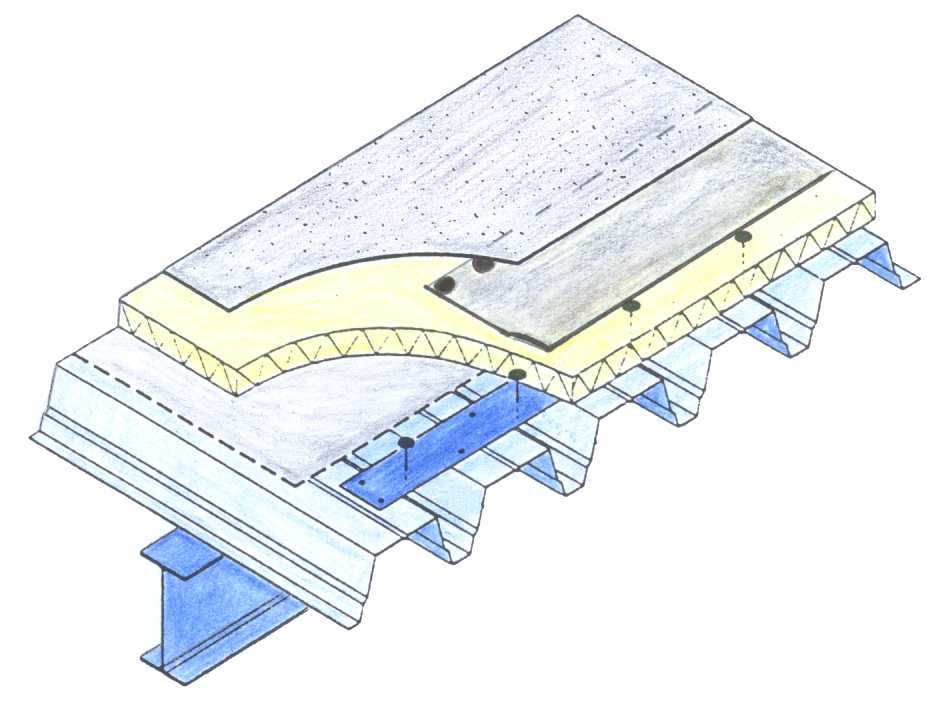

26 Zvláštní provedení Požadavek: Vrtací špička nesmí procházet nosnou vrstvou Plechové pásy jsou nýtovány na horní vlnu. Nýtováno zdola Upevňovací prvky jsou kotveny do plechových pásů. EJOT CZ sro Strana 26

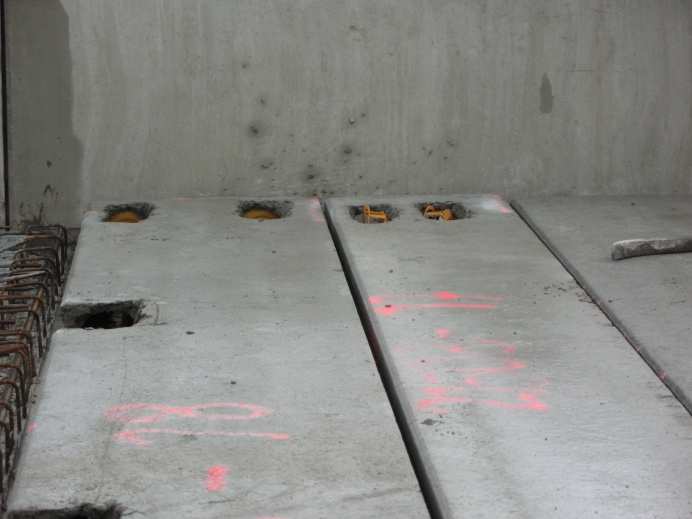

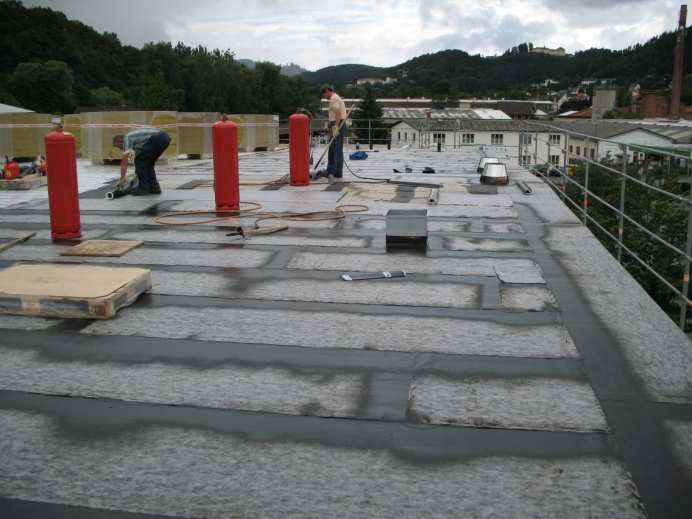

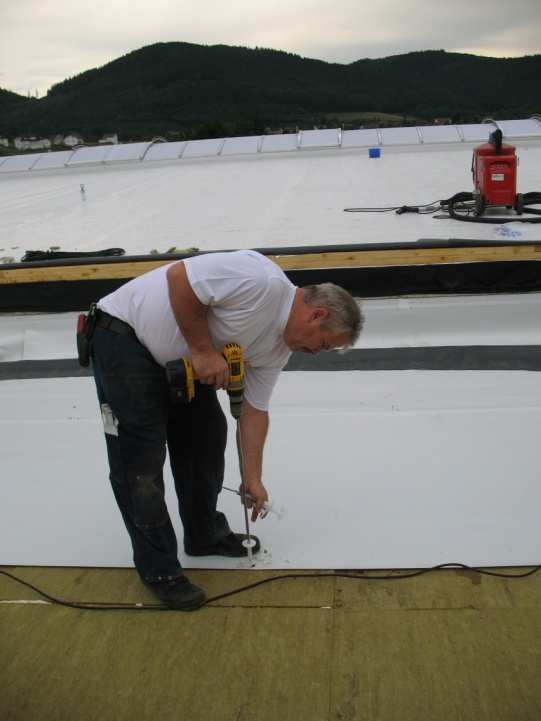

27 Realizace na ŽB konstrukci EJOT CZ sro Strana 27

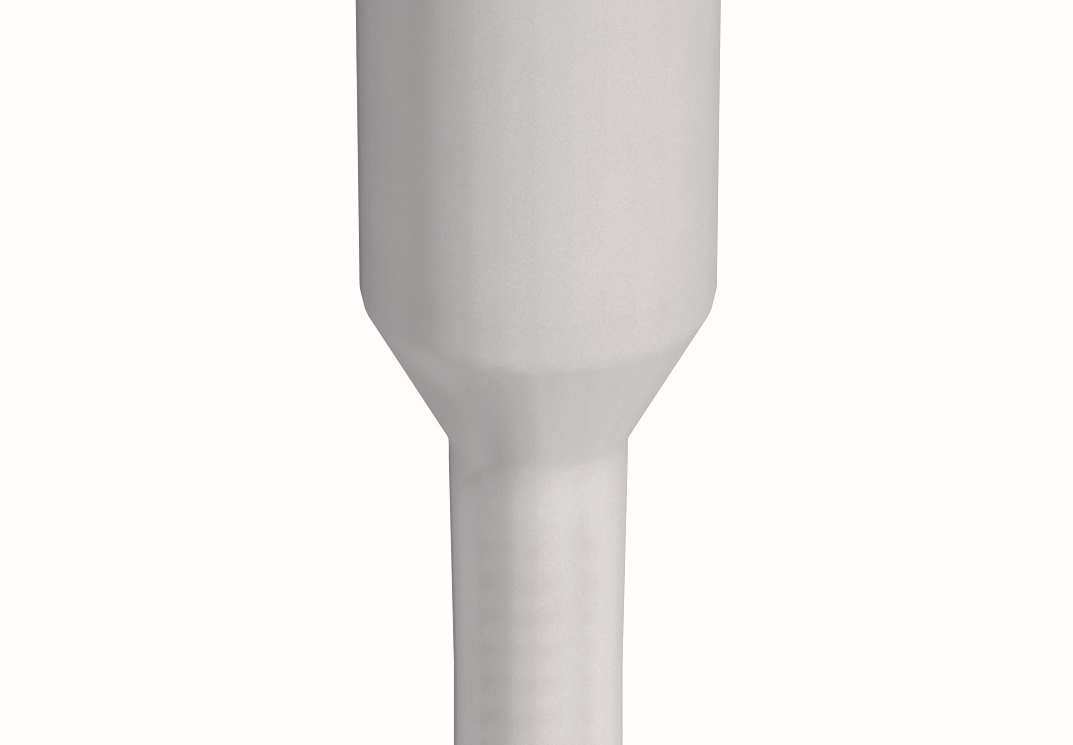

28 Vlastnosti výrobků talířová hmoždinka Talířová hmoždinka FDD Plus 50xL Bezpečné mechanické kotvení střešních skladeb Plastová část hmoždinky z polyamidu Maximální délka 535 mm Výrazné zapuštění rozpěrného šroubu do těla hmoždinky snižuje bodové tepelné mosty Jednoduchá a pro stavbu uzpůsobená montáž Schopnost zkrácení dříku při dotahování použitelná na spádech v několika místech s různou tloušťkou TI Rychlá a bezpečná montáž Hmoždinka a rozpěrný šroub balené jako kompletní systém Šroub s vnitřní drážkou TORX T30 Šroub s odolností proti korozi 15 cyklů Kesternicha nebo nerez Předvrtání Ø 8 mm Hloubka kotvení 30 mm pro beton, lehčený (mezerovitý) beton 65 mm pro pórobeton FDD Plus 50xL EJOT CZ sro Strana 28

29 Pochozí provedení Působení teleskopu Působení podpůrného závitu Působení systému x HTK 50-L + TK-R 4,8xL HTV 82/40 + SW8-RT 4,8xL HTV 82/40 + SW8-R 4,8xL EJOT CZ sro Strana 29

30 Pochozíprovedení zajištěné působením systému Maximální světlá šířka v horní vlně [mm] Minimální tloušťka tepelné izolace [mm] PIR PS/PUR Minerální vlákno monoblok 2 vrstvy * * Zdroje: Puren Směrnice pro pl. střechy Rockwool * tato tloušťka se nevyrábí, je potřeba použít tl. 40 mm Norma: Tloušťka tepelné izolace na trapézovém plechu Zdroj: Grünau GmbH DIN Pokrývačství a provádění střešních izolací Směrnice pro ploché střechy EJOT CZ sro Strana 30

31 Tepelný most : T = -12 C šroub TK-R 4,8 x L talířek HTK 50 - L Teplota nad střešním pásem T = -15 C šroub SW8-R 4,8 x L talířek HTV 82/40 : T = -2 C : T = -3 C 80 : T = +10 C : T = >14 C Teplota pod ocelovým plechem T = +18 C : T = +11 C EJOT CZ sro Strana 31

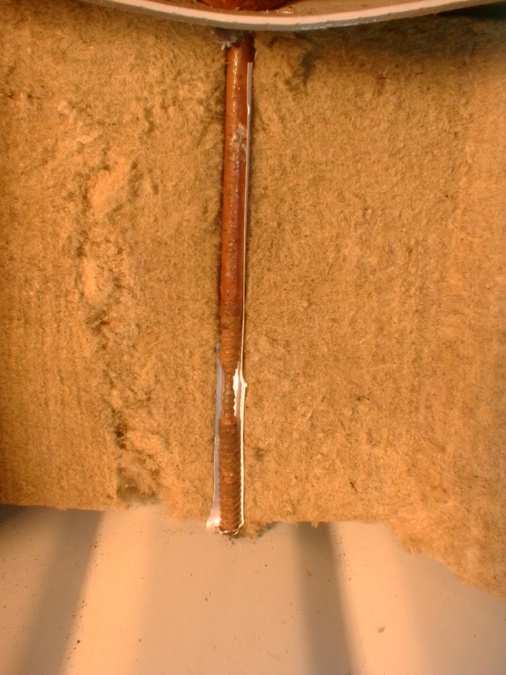

32 Známky koroze Příčiny koroze : - vlhkost ve střešním plášti - agresivní látky ve střešním plášti - nedostatečná odolnost proti korozi Předcházení korozi Povrchová úprava galvanicky zinkováno Použití Odolnost proti korozi žádné použití na plochých střechách 2 cykly Kesternicha*) *) Zkouška v atmosféře oxidu siřičité při běžné kondenzaci vlhkosti podle DIN EN ISO 6988 Povrchová úprava Climadur Normálně u novostaveb a sanací, když vrstvy tepelné izolace jsou neporušené 15 cyklů Kesternicha*) s max. 15% rzi na povrchu Nerez Sanace nebo novostavby se zvýšenou vlhkostí (A4) Nerez EJOT CZ sro Strana 32

33 800 Pohled zboku 500 teploměr komora hrdlo plynové vedení Kesternich Zkouška v proměnné atmosféře s kondenzující vodou a obsahem oxidu siřičitého dle DIN (06.97), DIN EN ISO 6988 (03.97) a ETAG 006 Popis: Zkouška DIN KFW 2,0 S Objem komory: 300 ± 10 dm 3 Průběh jednotlivých cyklů: - naplnění zkušební komory 2 litry destilované vody - hermetické uzavření komory 750 Pohled shora hrdlo plynového vedení - napuštění 2 litrů oxidu siřičitého - zahřátí na (40 ± 3) C v průběhu do 1,5 h - udržování konstantních podmínek po následujících 8 h přetlakový ventil zařízení tepelného regulátoru (např. tyčový termostat) - otevření komory a ochlazení - po 24 h začíná další zkušební cyklus EJOT CZ sro Strana 33

34 Kesternich h 1 Cyklus Otevření komory pro vyvětrání a ochlazení vypnutí ohřívání Teplota [ C] Doplnění 2,0 l SO 2 do 2,0 l destilované vody Zahájení ohřívání Čas [h] EJOT CZ sro Strana 34

35 Zatížení větrem - zkušební zařízení podtlaková komora vzduchotěsně upevněná na zkušební vzorek okna pro pozorování ventilátor, kontrolní čidla a vyhodnocovací zařízením, aby bylo možno dosáhnout max. podtlak 10 kpa a dynamických zkušebních podtlaků s přesností ± 10% při tlaku nad 2000 Pa EJOT CZ sro Strana 35

36 W Zkouška sání větru Cyklus 100% W 100% 80% 90% 90% 80% 40% 60% 60% 40% Počet cyklů Zatížení na upevňovací prvek v N ( W 100% ) Zatížení [%] 1,1 1,0 0, Počet rázů větru n min 2s Nárazy větru ,7-1s max 8s Čas EJOT CZ sro Strana 36

37 Zkouška sání větru pohled do zkušební komory Zatížení 80% 100% 90% 90% 80% 60% 60% 40% 40% Cyklus Zatížení: 800 N Cyklus % 80% EJOT CZ sro Strana 37

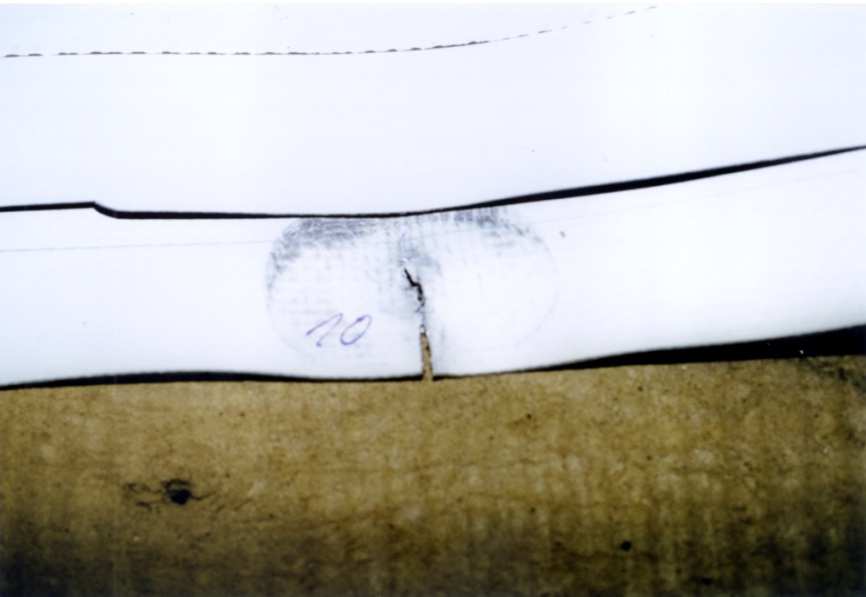

38 Způsob selhání Zkušební vzorek m b TKR-4,8xL + HTK 50-L W = 1200 N A i n SW8-RT-4,8 x L + HTV 82/40 W = 1200 N EJOT CZ sro Strana 38

39 Poruchy střech EJOT CZ sro Strana 39

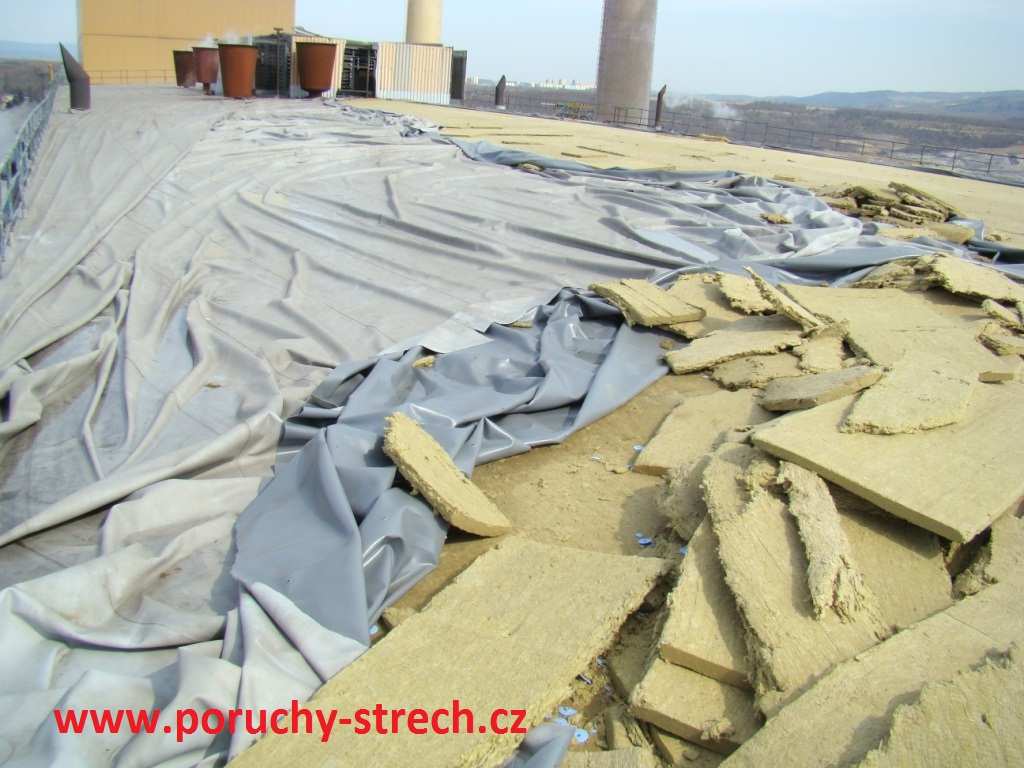

40 Poruchy střech Zdroj: Ing. Aleš Oškera Nekotvené desky tepelné izolace EJOT CZ sro Strana 40

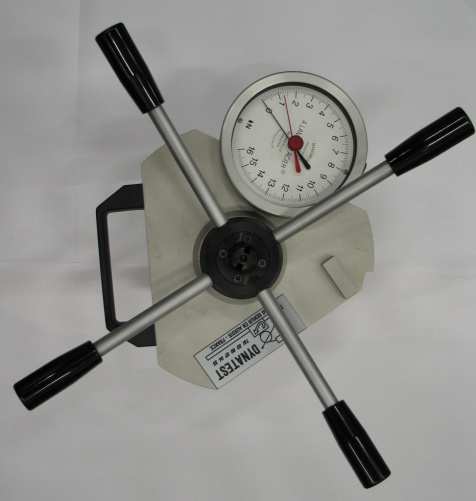

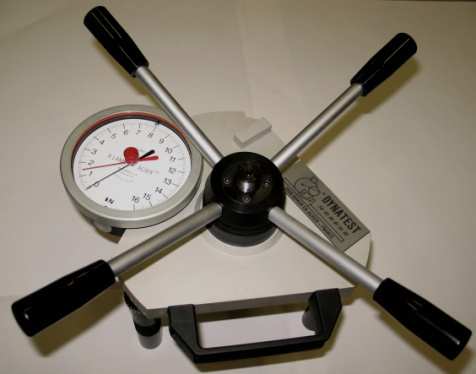

41 Výtažné zkoušky na stavbě Páky umožňující otáčení Šroub Ukazatel okamžitého zatížení Ukazatel nejvyššího zatížení Měřicí přístroj Kovová podložka pro jednotlivé typy upevňovacích prvků Tažná čelist nebo talířek Zdroj: ETAG Nr. 006 ( ) Základová deska nebo nožičky Zkoušený upevňovací prvek Nosná vrstva střešního pláště EJOT CZ sro Strana 41

42 Výtažné zkoušky na stavbě Potřeba provedení výtažné zkoušky na stavbě závisí na : - povaze podkladu - kvalitě podkladu Výběr případů provádění výtažných zkoušek: Podklad Výtažná zkouška Doporučené zatížení [kn] Ocelový trapézový plech (t 0,75 mm) Ne 0,5 DTTO (t 0,75 mm) pro sanace střech Ano 0,4*) zdravé stavební dřevo (t 25 mm) Ne 0,5 Stavební dřevo pro sanace střech Ano 0,4*) Dřevotřískové, překližkové, OSB-desky Ano 0,4*) Beton ( B15) Ne 0,4 Beton ( B15) pro sanace střech Ano 0,4*) Desky z lehčeného betonu Ano 0,4*) Pórobeton ( P3.3) Ne 0,4 Pórobeton ( P3.3) pro sanace střech Ano 0,4*) Prefabrikované desky neznámé pevnosti Ano 0,4*) Ostatní materiály (hliník, nerez, ) Ano 0,4*) *) závisí na vyhodnocení výtažné zkoušky Dokument Adobe ETAG 006 Acrobat List aplikace Expertní posouzení s výtažnou zkouškou Microsoft Excel dle ETAG 006 EJOT CZ sro Strana 42

43 Stanovení způsobu kotvení - Dříve - ČSN DIN 1055, část 4, vydání 08/86 - do vypršení platnosti národních předpisů výše (ČSN, DIN, ) Tyto národní normy již nejsou platné!!! - Stávající stav - ČSN EN (Eurokód) - ETAG ETA evropské technické schválení Dokument Adobe Acrobat Předběžný výpočet dle ČSN EN Dokument Adobe Acrobat Statický výpočet dle ČSN EN EJOT CZ sro Strana 43

44 Orientační stanovení způsobu kotvení Potřebný počet upevňovacích prvků na plochých střechách se dříve podle směrnic Spolku německých pokrývačů (Dachdeckerverband) stanovil následovně : Vnitřní oblast: 3 upevňovací ch 2 m prvků upevňovací ch Okrajová oblast: 6 2 m prvků Rohová oblast: 9 upevňovací ch 2 m prvků Omezení: Platilo pouze pro uzavřené budovy do 20 m výšky a neexponované polohy! Empirický způsob stanovení počtu kotev nevyhovuje normě!!! Takto stanovený počet kotev je zcela nedostatečný!!! EJOT CZ sro Strana 44

45 Poruchy střech EJOT CZ sro Strana 45

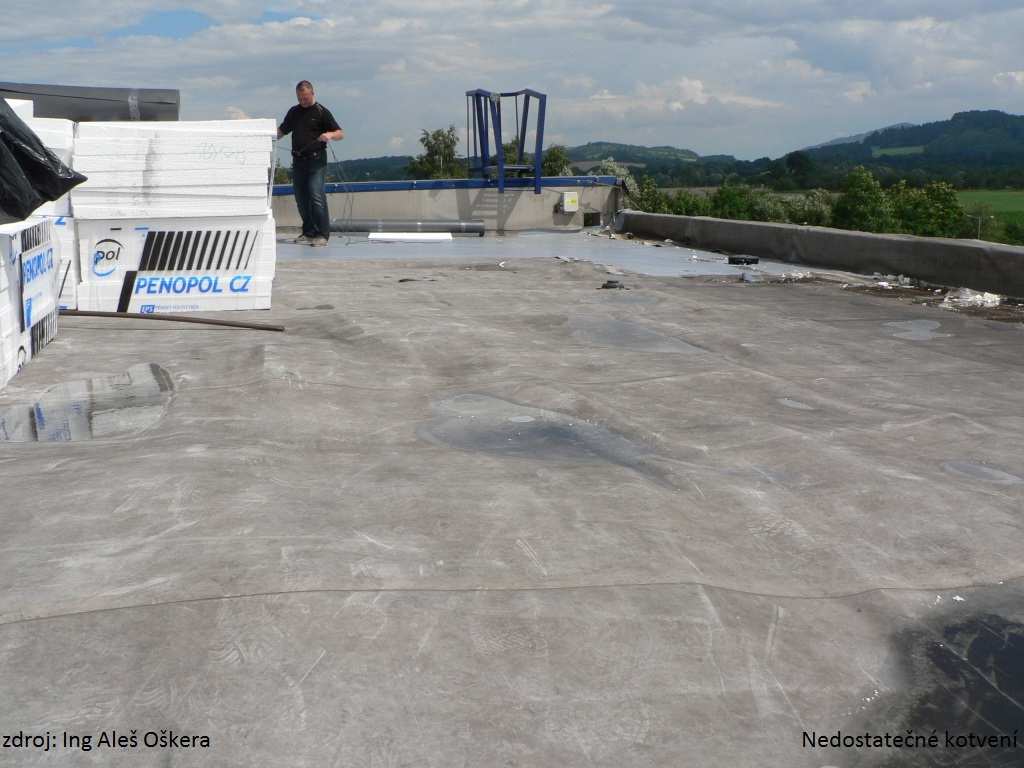

46 Poruchy střech EJOT CZ sro Strana 46

47 Poruchy střech EJOT CZ sro Strana 47

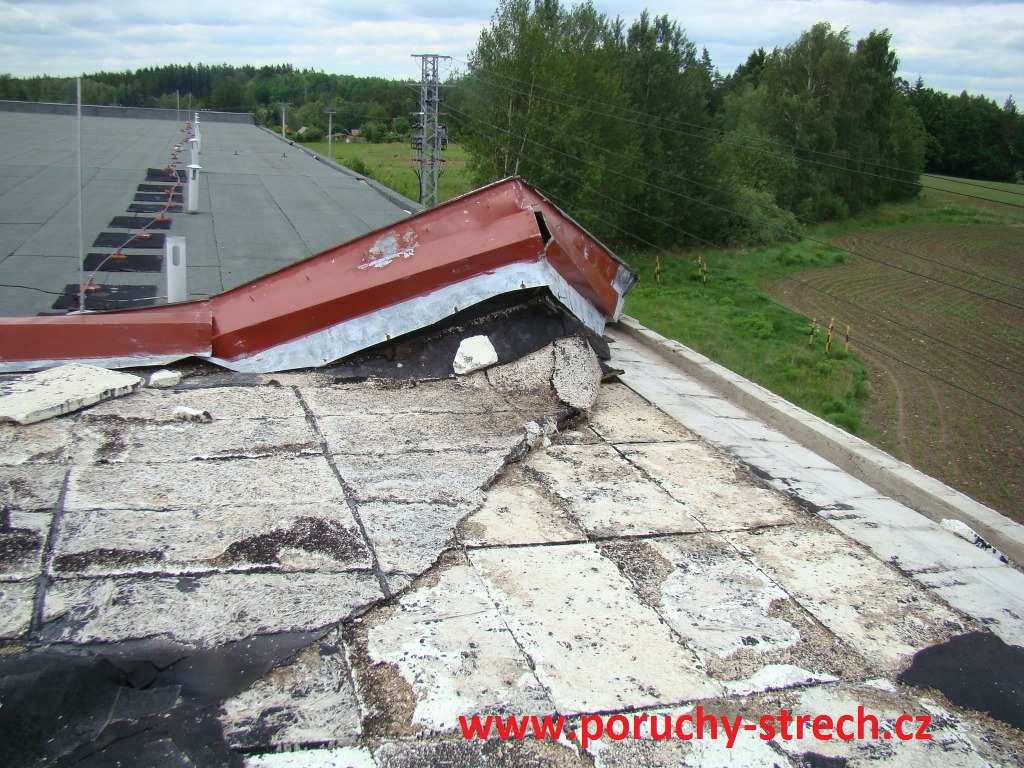

48 Poruchy střech EJOT CZ sro Strana 48

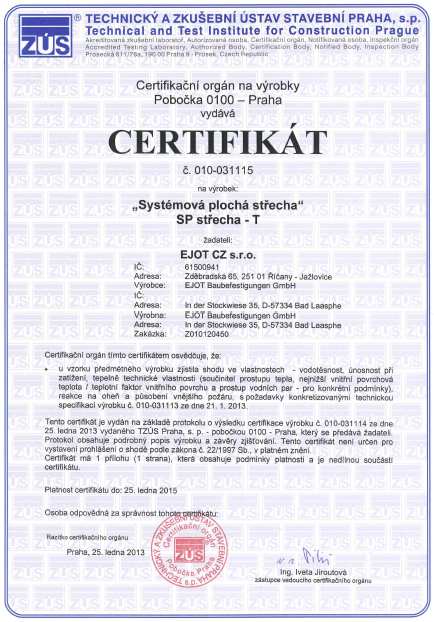

49 Certifikát firmy EJOT CZ -SP Střecha T EJOT CZ sro Strana 49

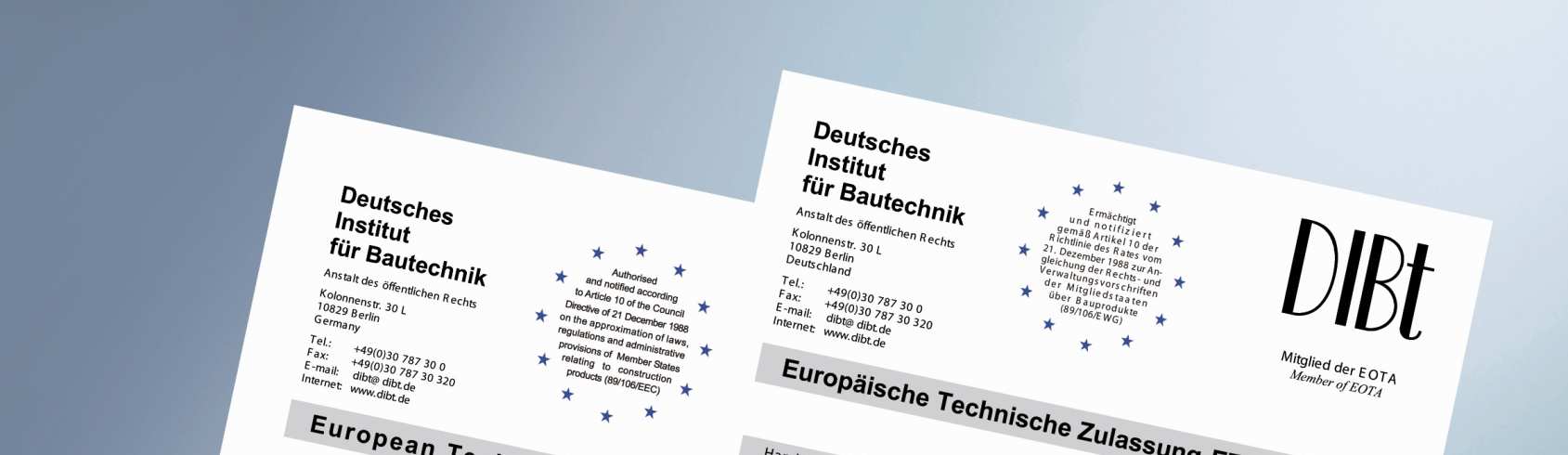

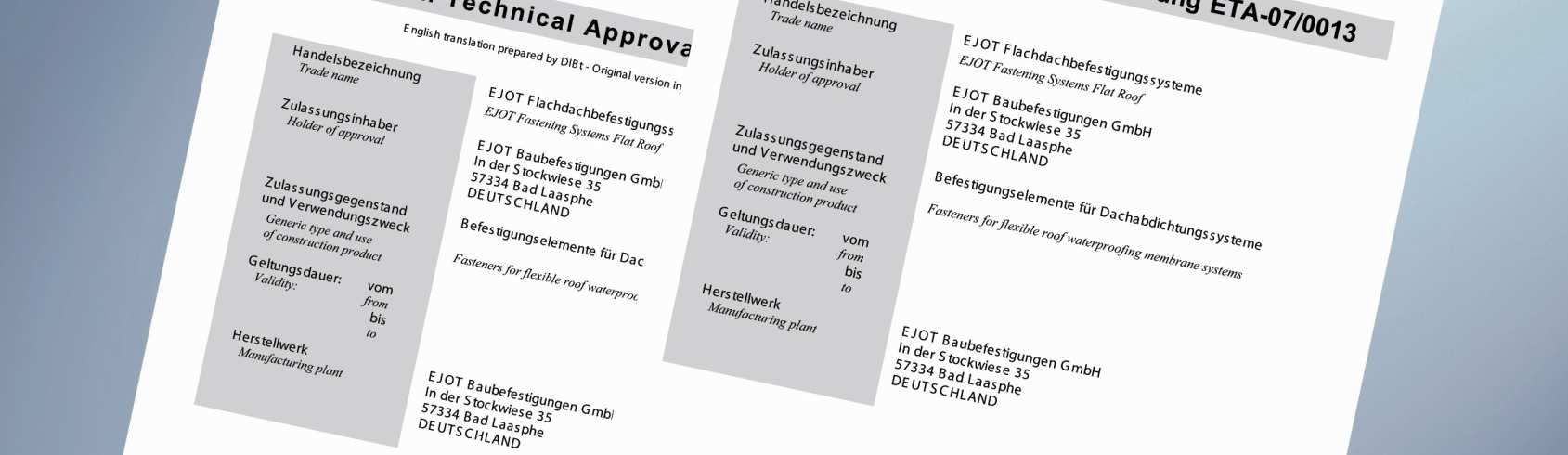

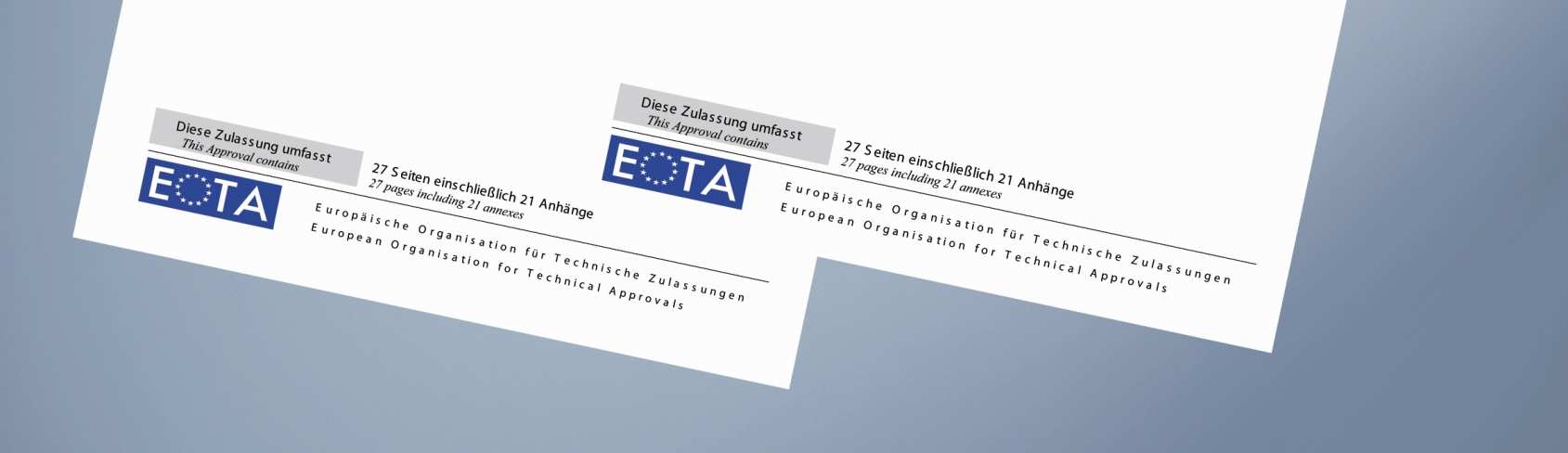

50 ETA-07/0013 EJOT CZ sro Strana 50

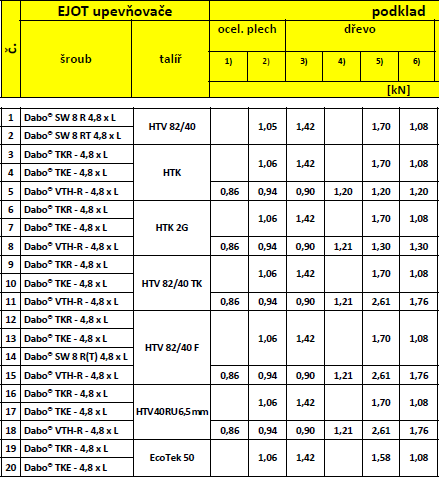

51 ETA-07/0013 plech, dřevo Charakteristické hodnoty výtažných sil EJOT CZ sro Strana 51
