Hydrofóbní a hydrofilní části: - hydrofóbní: originální obraz (voskem) - hydrofilní: acidická arabská guma (penetruje vápenec)
|
|
- Jiří Blažek
- před 8 lety
- Počet zobrazení:
Transkript
1 FOTOLITOGRAFIE
2 Slovo litografie Lithos = kámen Grafein = psát Alois Senefelder vápenec, olejový obraz, kyselina jako leptací prostředek Hydrofóbní a hydrofilní části: - hydrofóbní: originální obraz (voskem) - hydrofilní: acidická arabská guma (penetruje vápenec) narozen v Praze Inkoust: na hydrofóbní části - Prostorová (pseudo-2d) selektivita dána rozdílnými fyzikálními vlastnostmi
3 Fotolitografie (optická litografie, UV litografie) - Využívá světla k přenosu obrazu z masky do fotocitlivého materiálu (světlo mění vlastnosti fotocitlivého materiálu po expozici) - Vyvolání: exponovaná a neexponovaná různé rozpustnosti v některých rozpouštědlech Fotocitlivé materiály, které se používají ve fotolitografii se nazývají fotorezisty. - Různě viskózní kapaliny, pevné fólie
4 Fotorezisty základní materiály pro fotolitografii materiály citlivé na některé druhy elektromagnetického záření Pozitivní rezisty exponované části se odleptají (ozářením dochází k porušení vazeb polymerních řetězců)» některé polymery na bázi DNQ-Novolak či polyimidové Negativní rezisty exponované části zůstávají (fotochemickou reakcí dochází k zesíťování a vytvrzení)» rezisty na bázi epoxidů, DNQ-Novolak, některé polyimidové U některých rezistů může též během záření dojít ke změně polarity jeho komponent: hydrofilní molekuly hydrofobní molekuly

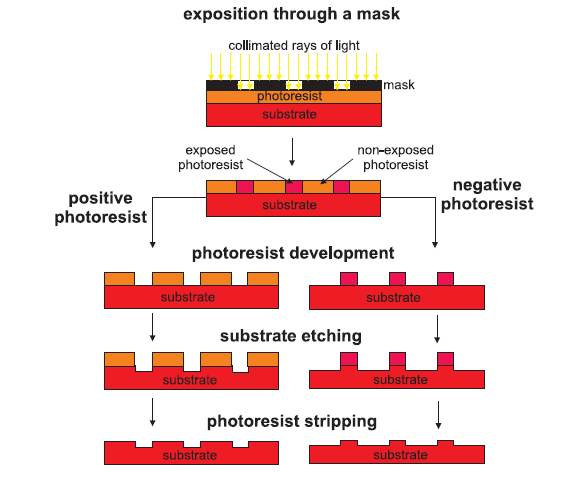

5 Positive or negative? Positive PR Light breaks chemical bonds Exposed area dissolved out Negative PR Light toughens chemical bonds Exposed area remains Image Reversal (only for specific positive PRs) Overdose of light + temp process causes chemical bonds to toughen Introduction to Microelectronic Fabrication (Jaeger)
6 Funkce fotorezistu: dočasná (chránící) trvalá (součást zařízení)
7 Materiály pro mikrotechnologie fotorezisty Negativní fotorezist (např. SU8) Pozitivní fotorezist (např. FOTURAN)
8 Positive Tone : Novolaks Workhorse" photoresists of the modern microelectronic revolution Phenol-formaldehyde type polymers Soluble in aqueous base (slow) Novolak polymer (condensation product of cresol isomers and formaldehyde = easily dissolved in basic solution) + diazonaphthaquinone Diazonaphthaquinone: photochemical Wolf rearrangement Produces a carboxylic acid The presence of carboxylic acid increases the dissolution rate by orders of magnitude
9 Pozitivní fotorezist: - Polymetylmetakrylát (X-rays, e-beam): štěpení polymerních řetězců následkem expozice
10 Negative Tone Bisazide crosslinking - "cyclized rubber" + additive (two azide groups) - photocrosslinking
11 Negative Tone Poly(vinyl cinnamate) - Cinnamate groups - [2+2] cycloaddition by irradiation - crosslinked polymer
12 - Chemical amplification - Produkce katalyzátoru (iniciátoru) během osvitu - Vlastní reakce během zahřátí SU8: během osvitu vzniká lewisova báze, ta katalyzuje polymeraci při zahřívání
13 Proces fotolitografie
14 Technologie vytváření mikrostruktur Fotolitografie» klíčový proces při vytváření mikrostruktur» přenesení dané struktury na povrch strukturovaného substrátu Princip» selektivní ozáření fotorezistu naneseného na povrch substrátu» následné odstranění a odleptání exponovaných (PR), nebo neexponovaných (NR) částí fotorezistu Zařízení» yellow room» zařízení na nanášení tenkých vrstev fotorezistu na substrát (spin coater)»zařízení na vyrovnání masek (mask aligner)» chemický mokrý pracovní stůl» pec» cena euro (ručně ovládané) až euro (plně automatizované) yellow room

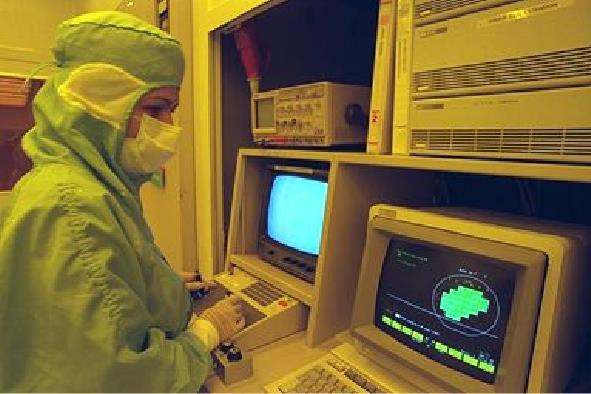

15 Cleanroom - Class 100 : 100 particles (0.5 m) in ft 3 - Class 1000: 1000 particles - HEPA (High Efficiency Particulate Air) filters (
16 - V kubickém metru
17 Technologie vytváření mikrostruktur Fotolitografie hlavní kroky 1. čištění substrátu odstranit veškeré nečistoty z povrchu substrátu (RCA proces tři po sobě jdoucí chemického čištění) 2. nanesení rezistu nanesení fotosenzitivního polymeru na substrát (spin coater) 3. expozice vlastní ozáření fotosenzitivního polymeru: a) vytvoření primární masky, b) osvit fotorezistu přes již připravenou masku s požadovaným vzorem 4. vývoj fotorezistu odstranění nebo odleptání (chemické = odleptání, fyzikální = vypařování, použití plasmy) zařízení na čištění substrátu zařízení na vývoj fotorezistu zařízení na nanášení vrstev fotorezistu zařízení na seřizování masek (mask aligner)
18 Photolithography process - example 1. Coat photo-sensitive polymer (photo resist: film) on Si (spin coating), prebake to evaporate solvent 2. Align wafer to mask patterns in mask aligner (camera) 3. Expose photoresist to UV light through the mask Pattern Transfer Si substrate Si substrate 4. Remove exposed PR in developer: Positive Photoresist (more popular) Remove unexposed PR: Negative PR 5. Post bake, further hardness PR

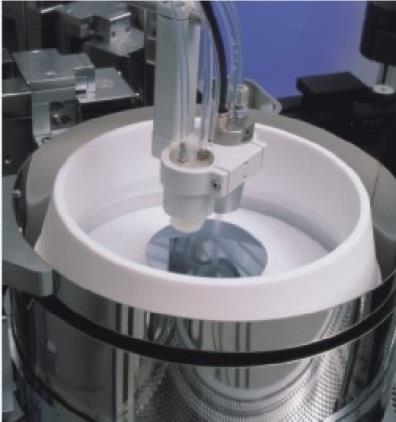

19 Čištění substrátu a nanesení Surface : dry & very clean fotorezistu - Aggressive chemical cleaning (acetone, piranha = H 2 SO 4 +H 2 O 2 ) - Dehydration baking (140 C, 10 min) Spin-coating Pre-baking - drying solvent after spin coating - Softbaking: C < polymerization temp (acetone removable)
20 Vytváření masek na generátoru obrazců

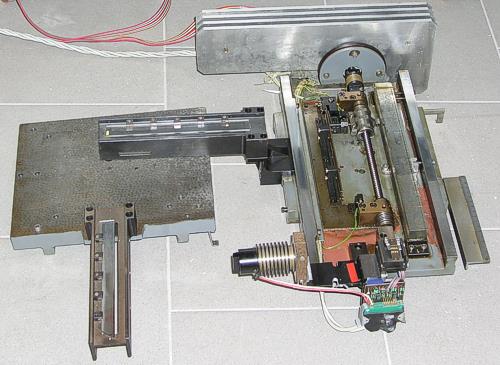

21 Technologie vytváření mikrostruktur Fotolitografie generátor obrazců
22 Technologie vytváření mikrostruktur Fotolitografie vytváření primární masky Generátor obrazců pětiosý mikrolitograf
23 Technologie vytváření mikrostruktur Fotolitografie kopírování primární masky na odolnější materiál (chromové masky) Inverzní kopie masky pozitivní rezist
24 Použití masek pro přenos struktur do fotocitlivého materiálu

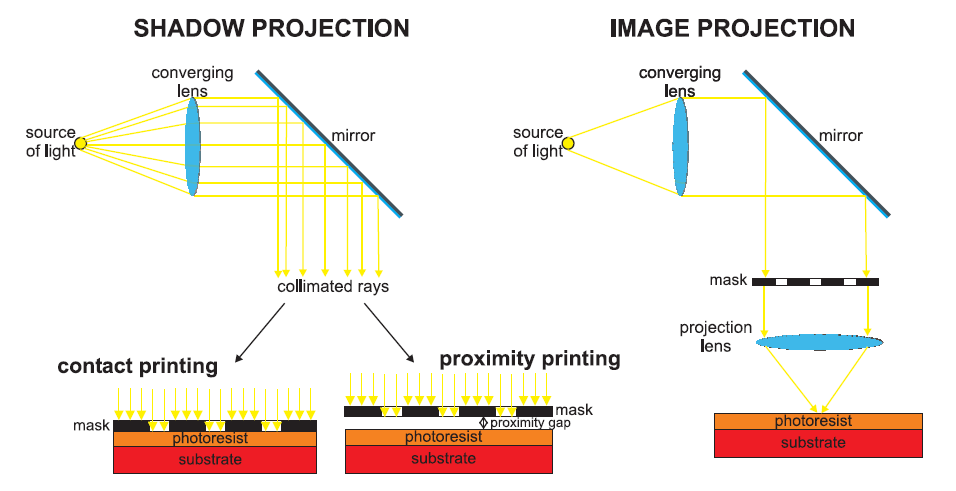

25 Optics Configurations
26 Resolution = k / N.A. (state of the art = ~ 0.13 m, sometimes below 50 nm) k: production value (typically 0.4) : wave length N.A. = the numerical aperture (NA) of an optical system is a dimensionless number that characterizes the range of angles over which the system can accept or emit light (sin(q)). fast slow diffraction Focal depth : +- / NA 2 The focal depth of focus restricts the thickness of the photoresist and the depth of the topography on the wafer.
27 Hg Arc Lamp g: 436 nm h: 405 nm i : 365 nm Deep UV: 248 nm (KrF, HgXe) krypton fluoride laser at 248 nm argon fluoride laser at 193 nm wavelength Immerzní litografie Intensity & Dose: machine dependent Quintel: I=13 mw/cm 2 Karl Suss: I=6.5 mw/cm 2 Exposure time, t= E/ I=150 mj/cm 2 /13 mw = s
28 Přiložení masky před expozicí Previous pattern Microscope view (split) y Alignment mark wafer q x flat
29 Mask Aligner : Karl Suss MA6 : Research MA120 : Production
30 Exposure Energy (typical) Positive (UV): mj/cm 2 Negative (UV): mj/cm 2 PMMA Poly(methyl methacrylate) (UV): mj/cm 2 PMMA (X-ray): mj/cm 2 PMMA (e-beam): 2*10-4 C/cm 2
31
32 Činnosti po osvitu - Developing (photoresist removal chemical or physical) - Postbaking ~ C > polymerization temp
33 Photoresist process : Typical recipe (AZ5214) Cleaning : Piranha, deg C, blow dry Wafer prebake : degc, hotplate Primer : HMDS vapor 3 min Spin coating : rpm ~ 1.2 um Softbake : degc, hotplate Exposure : I-line, s, Karl Suss Developer : AZ 400 K : DI water = 1:4, s, stir Rinse : > 10 min static water, > 1 min flowing water Descum : 20s, Oxygen 150 mmhg, 150 mw Hardbake : degc
34 Kombinované technologie
35 Technologie vytváření mikrostruktur Kombinované technologie Foturan Foturan je fotocitlivé sklo (výrobce: Schott AG, speciální typ lithno-draselné skloviny s příměsí malého množství oxidů Ag a Ce: SiO % Al 2 O % Sb 2 O % Li 2 O 7 11 % Na 2 O 1 2 % Ag 2 O 0.1 % K 2 O 3 6 % ZnO 0 2 % CeO % jejich přítomnost způsobuje, že po ozáření a zahřátí sklo změní svou strukturu na částečně krystalickou Foturan umožňuje vytváření mikrostruktur v několika krocích: návrh a výroba masky osvit UV zářením tepelné zpracování broušení a leštění leptání spojování příklad masky (ø 10 cm) detail testovacích obrazců (1 1 cm)

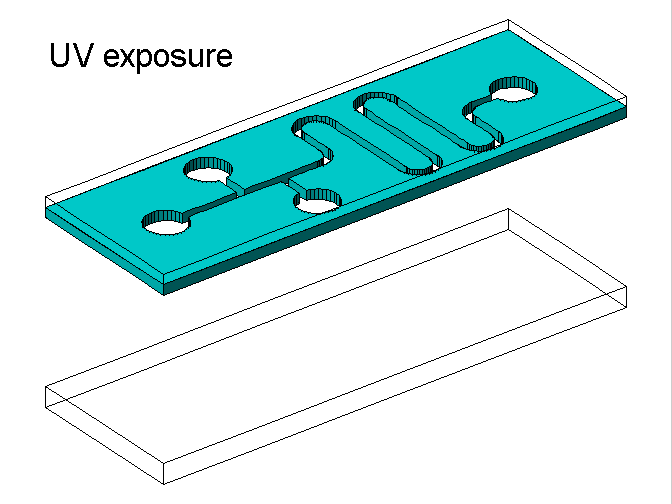

36 Technologie vytváření mikrostruktur Foturan vytváření mikrostruktur I. Maska: Cr na křemenném skle II. III. IV. Osvit: UV ( = nm, energie cca 20 J/cm 2 ) Tepelné zpracování dle předepsané teplotní křivky Broušení a leštění V. Leptání roztokem HF v ultrazvukové lázni (10%-ní HF, exponované části se odleptávají cca 20 rychleji) VI. Spojování např. tepelné slinování (výhoda: výsledné mikrozařízení je monoblok s vlastnostmi skla) Závislost transmisivity (T) Foturanu na vln. délce záření ( ) 600 t ( C) t (hod) 15 Předepsaná teplotní křivka pro zpracování po UV expozici
37 Technologie vytváření mikrostruktur Foturan vytváření mikrostruktur

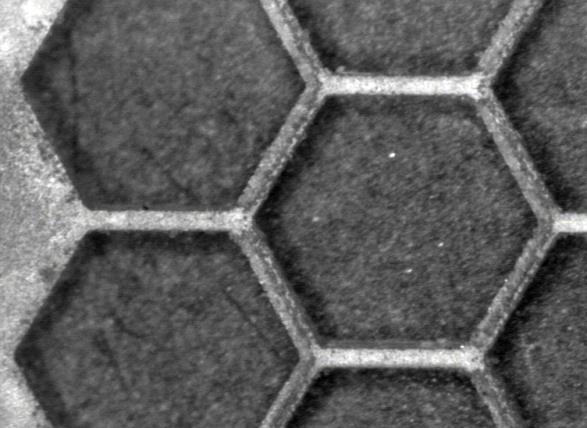

38 Technologie vytváření mikrostruktur Foturan příklady vyrobených mikrostruktur Kanálek, šířka 500 m Testovací struktura, velikost 1 1 cm, průměr nejmenších otvorů 50 m Přepážka, tloušťka stěny 250 m
39 Technologie vytváření mikrostruktur Kombinované technologie LIGA Kombinace několika dílčích technologických procesů:» LI = Litographie (litografie)» G = Galvanoformung (pokovování)» A = Abformung otisk (replikace mikrostruktur v polymerech pomocí kovové matrice)

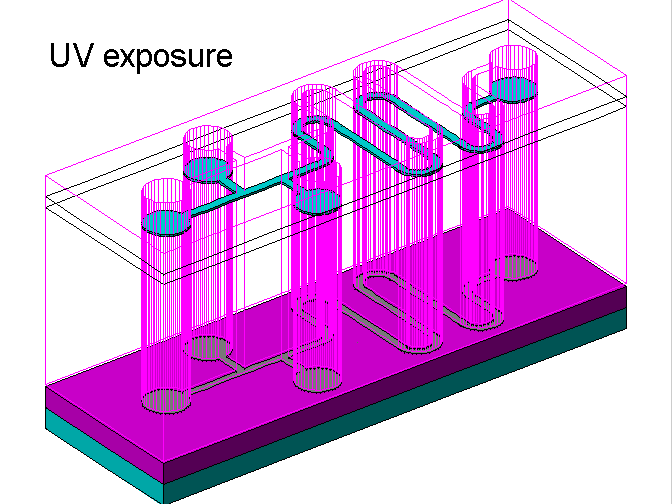

40 Technologie vytváření mikrostruktur Kombinované technologie LIGA Litografie, elektrodepozice a vtlačování zatepla
41 Technologie vytváření mikrostruktur Mikrostruktury vytvořené procesem LIGA systém pro připojení optického vlákna dvojité ozubené kolečko soukolí testovací struktura

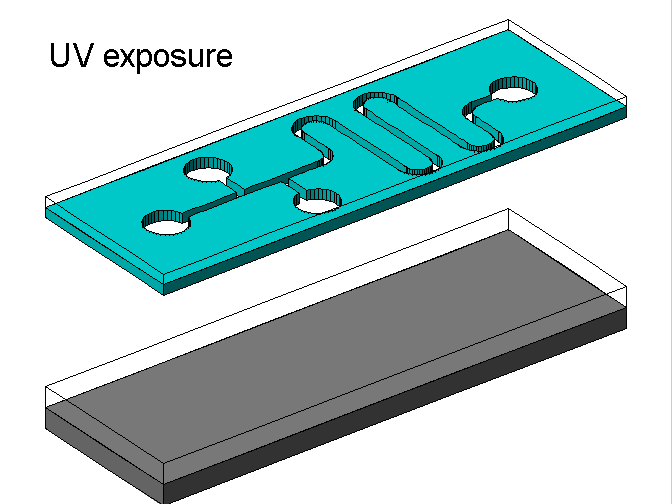

42 Technologie vytváření mikrostruktur Kombinované technologie Litografie (negativní rezist SU8) a odlévání
43 Beyond UV IEEE Spectrum (Jul. 1999)

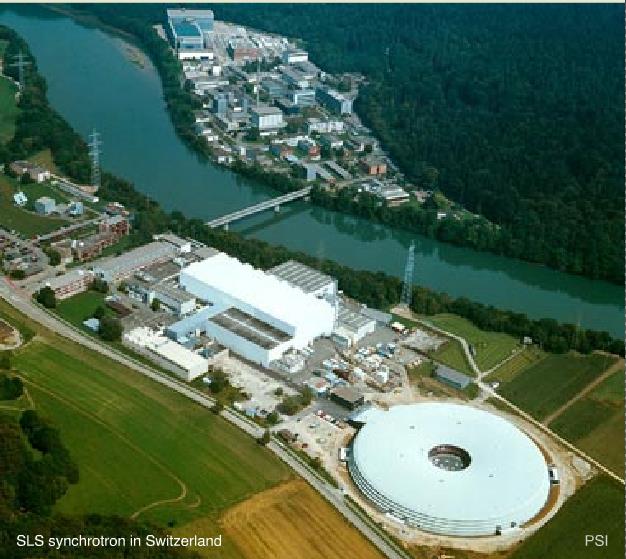

44 Technologie vytváření mikrostruktur RTG litografie (X-ray Lithography)» rezist senzitivní na rentgenové záření je vystaven tomuto záření přes masku s požadovaným vzorem» nutnost kolineárního svazku paprsků RTG záření synchrotron» výhoda: nižší vlnová délka RTG záření vyšší rozlišení Synchrotron zdroj rentgenového záření Mikrostruktury vyrobené pomocí RTG litografie
45 X-Rays
