Nanomateriály v medicíně a elektronice
|
|
|
- Martin Horáček
- před 8 lety
- Počet zobrazení:
Transkript
1 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Nanomateriály v medicíně a elektronice Vysoká škola chemicko-technologická v Praze Fakulta chemické technologie Ústav inženýrství pevných látek nano (řecky trpaslík)
2 V.Švorčík,
3 počet publikací o syntéze, charakterizace a aplikací nanomateriálů dle ISI Web of Knowledge V.Švorčík, vaclav.svorcik@vscht.cz

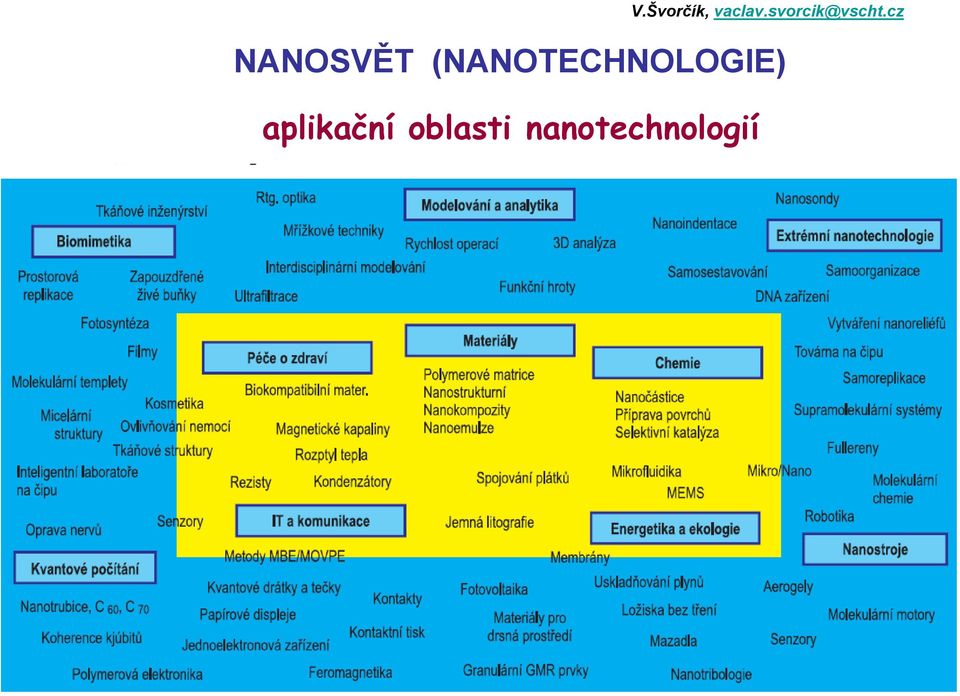

4 aplikační oblasti nanotechnologií V.Švorčík, NANOSVĚT (NANOTECHNOLOGIE)

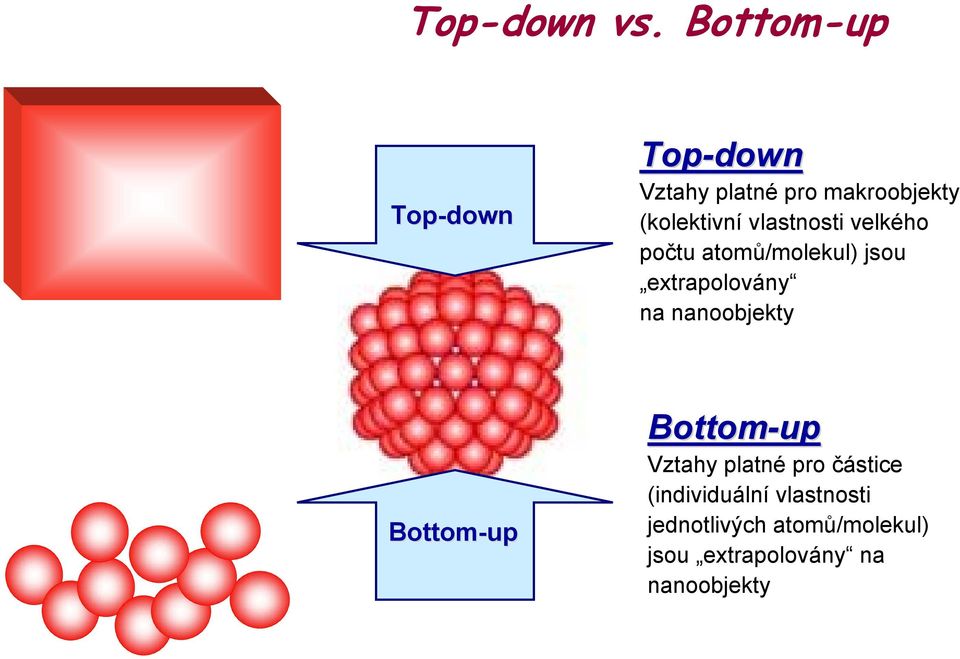

5 Top-down vs. Bottom-up Top-down Top-down Vztahy platné pro makroobjekty (kolektivní vlastnosti velkého počtu atomů/molekul) jsou extrapolovány na nanoobjekty Bottom-up Bottom-up Vztahy platné pro částice (individuální vlastnosti jednotlivých atomů/molekul) jsou extrapolovány na nanoobjekty
6 V.Švorčík, Klabunde, K. J. Nanoscale Materials in Chemistry; Wiley: New York, USA, 2001 N.Wang et al., Nanotechnol. 19, (2008). Absorpce obtížně rozpustných API Window of absorption Nekompletní absorpce Kompletní absorpce
7 To je velmi náročný problém.
8
9 V.Švorčík, Tam dole je spousta místa Myslím, že mohu s jistotou prohlásit, že kvantové mechanice nerozumí nikdo
10 V.Švorčík,
11 V.Švorčík, pentacen
12 n = 23 ; L n =1.2 nm n = 47 n = 60
13 Růst krystalu: Atom & hcp ad-atomy
14 V.Švorčík,
15 V.Švorčík, Snížen ení CN zkrácen cení vazeb zvýšen ení vazebné energie Sun C.Q.: Size dependence of nanostructures: Impact of bond order deficiency, Progress Solid State Chem. 35 (2007)

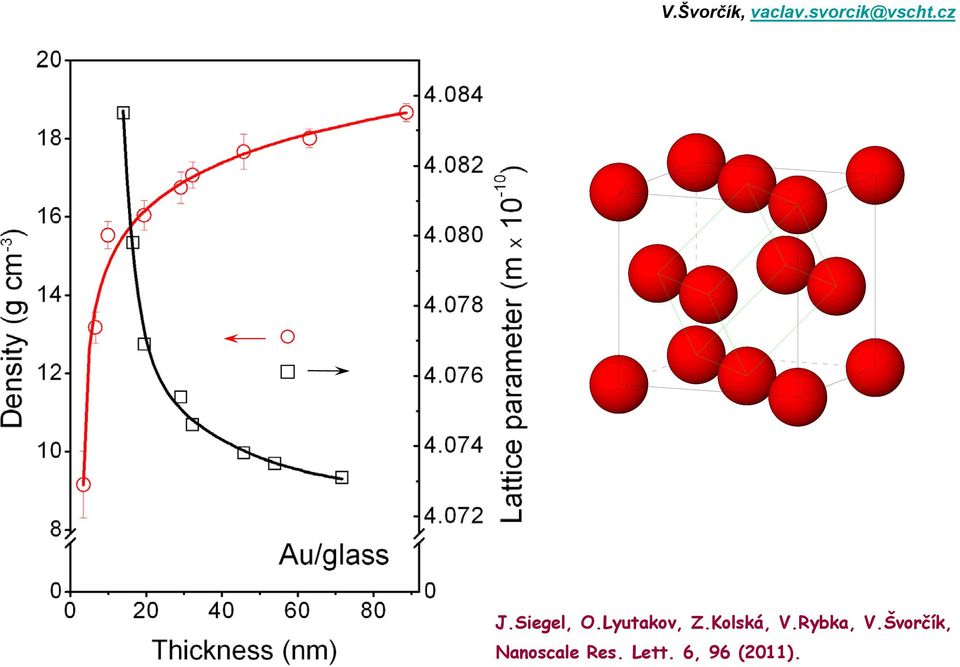

16 V.Švorčík, J.Siegel, O.Lyutakov, Z.Kolská, V.Rybka, V.Švorčík, Nanoscale Res. Lett. 6, 96 (2011).
17 surface size effect V.Švorčík, vs. quantum size effect the density of states Gold yellow melts at 1063 C, 10 nm particles absorb green light and thus appear red E.Roduner, Chem. Soc. Rev., 2006, 35, 583
18 Sputtering time (s) Structure thickness (nm) V.Švorčík, RT 300 C 300 C RT V.Švorčík, O.Kvítek, O.Lyutakov, J.Siegel, Z.Kolská, Appl. Phys. A 102, 747 (2011).
19 V.Švorčík, RT 300 C Tauc α(ν) = A(hν-E g opt ) x / hν V.Švorčík, O.Kvítek, O.Lyutakov, J.Siegel, Z.Kolská, Appl. Phys. A 102, 747 (2011).
20 V.Švorčík, RT 300 C R a = 4.0 nm R a = 15.5 nm 75 s R a = 1.8 nm R a = 27.5 nm 200 s R a = 1.1 nm R a = 52.7 nm 400 s V.Švorčík, O.Kvítek, O.Lyutakov, J.Siegel, Z.Kolská, Appl. Phys. A 102, 747 (2011).
21 A A B B V.Švorčík, vaclav.svorcik@vscht.cz A 250 nm B J.Siegel, O.Kvítek, P.Slepička, J.Náhlík, J.Heitz, V.Švorčík, Nucl. Instrum. Meth, přijato
22 A V.Švorčík, B V.Švorčíka, O.Kvítek, J.Říha, Z.Kolská, P.Šutta, Vacuum, přijato
23 V.Švorčík, V.Švorčík, J.Siegel, Z.Kolská, J.Mistrík, P.Janíček, P.Worsch, Appl. Phys. A 102, 605 (2011)
24 A V.Švorčík, B 300 C RT C V.Švorčík, J.Siegel, Z.Kolská, J.Mistrík, P.Janíček, P.Worsch, Appl. Phys. A 102, 605 (2011)
25 V.Švorčík, J.Siegel, Z.Kolská, J.Mistrík, P.Janíček, P.Worsch, Appl. Phys. A 102, 605 (2011) V.Švorčík, vaclav.svorcik@vscht.cz
26 V.Švorčík, + Elektronické inženýrství
27 elektronické inženýrství V.Švorčík, CD/DVD balení potravin
28 V.Švorčík, Pd/ PET Ag/ PET Pt/ PET Au/ PET Pd/ PET Ag/ PET P.Slepička, V.Švorčík et al., Optoel.Adv.Mater.Com. 2, 153 (2008). Pt/ PET Au/ PET
29 V.Švorčík, adheze Au na PE plasma Au-sputtering
30 adheze Au na PE V.Švorčík, PE/Au 0,20 PE/plasma/Au 0,15 Hardness (GPa) 0,10 0,05 PE/Au PE/240 PE/240/o/Au PE PE/240/n/Au PE/240/n/Au 0, Displacement into surface (nm) PE/240/o/Au 500 µm V.Švorčík et al., Polym.Eng.Sci. 46, 1326 (2006).
31 V.Švorčík, X-Ray structure parameters of Au layers deposited (50 nm) on pristine and plasma treated polymers PE Line (h k l) Grain size [nm] Lattice stress [GPa] PET Line (h k l) Grain size [nm] Lattice stress [MPa] PE/Au (1 1 1) (2 0 0) Au/PET (1 1 1) (2 0 0) PE/240/n/Au (1 1 1) (2 0 0) Au/n/180/PET (1 1 1) (2 0 0) PE/240/o/Au (1 1 1) (2 0 0) Au/o/180/PET (1 1 1) (2 0 0) V.Švorčík et al., Polym.Eng.Sci.46, 1326 (2006). V. Kotál, V. Švorčík et al., Plasma Proc.Polym. 4, 69 (2007).
32 poměr stojatých vln (vswr) voltage standing wave ratio V.Švorčík,
33 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Average thickness [nm] PET PTFE Sputtering time [s] P.Slepička, V.Švorčík et al., Surf. Interf. Anal., 41, 741 (2009).
34 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha ~6 nm ~60 nm Kaune G. et al., Appl.Mater.Interf. 2009, 1, 353. P.Slepička, V.Švorčík et al., Surf. Interf. Anal. 41, 741 (2009).
35 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Sheet resistance [Ω] 10 7 PET PTFE Average thickness [nm] PET PTFE Volume concentration [m -3 ] Average thickness [nm] PET PTFE Hall mobility [m 2 /Vs] Average thickness [nm] P.Slepička, V.Švorčík et al., Surf. Interf. Anal. 41, 741 (2009).
36 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Sklo Au 20s /Sklo J.Siegel, O.Lyutakov, Z.Kolská, V.Rybka, V.Švorčík, Nanoscale Res. Lett. 6, 96 (2011)
37 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha 18 nm 8 nm 5 nm <5 nm J.Siegel, O.Lyutakov, Z.Kolská, V.Rybka, V.Švorčík, Nanoscale Res. Lett. 6, 96 (2011)
38 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha J.Siegel, O.Lyutakov, Z.Kolská, V.Rybka, V.Švorčík, Nanoscale Res. Lett. 6, 96 (2011)
39 J.Siegel, O.Lyutakov, Z.Kolská, V.Rybka, V.Švorčík, Nanoscale Res. Lett. 6, 96 (2011) Volume concentration [m -3 ] Average thickness [nm] PET PTFE
40 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Carbon nanolayers flash evaporated on PET and PTFE Ultrathin carbon films biomedical application electronic and analytical applications RDG DGEA REDV YIGSR IKVAV RDG KRSR
41 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha V.Švorčík et al., Carbon, 47, 1770 (2009).
42 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha V.Švorčík et al., Carbon, 47, 1770 (2009).
43 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha V.Švorčík et al., Carbon, 47, 1770 (2009).
44 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha PET R a =0.6 PTFE R a =13.3 C2/PET C2/PTFE R a =0.5 R a =2.9 V.Švorčík et al., Carbon, 47, 1770 (2009).
45 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha A B A V.Švorčík et al., Carbon, 47, 1770 (2009).
46 polymer plasma R R R R R R V.Švorčík, vaclav.svorcik@vscht.cz grafting Au nanoparticles Au sputtering Au-layer PE PE/plasma R a =5.36 R a =7.08 PE/plasma/SH PE/plasma/SH/Au R a =6.18 R a =7.20 V.Švorčík et al., Nucl.Instr.Meth. B 267, 2484 (2009)
47 6 V.Švorčík, Atom concentration (at. %) PE/plasma O O/H 2 O PE/plasma/SH/Au Au S Modulus (GPa) A PE/Au PE/plasma/Au PE/plasma/SH/Au Hardness (GPa) 3,0 2,5 2,0 1,5 1,0 B PE/Au PE/plasma/Au PE/plasma/SH/Au 1 0, Displacement into surface (nm) 0, Depth (nm) V.Švorčík et al., Nucl.Instr.Meth.B, 267, 2484 (2009) Displacement into surface (nm) A B C
48 V.Švorčík, Spec.případ: k a II II q Λ = λ / (n eff -sinθ i ) n vzduch < n eff < n polymer Interference rozptýleného a dopadajícího světla Formování struktur
49 PET Λ * = n ' λ sin vln. délkad ( θ ) index lomu (mod( mod.) úhel dopadu 248 = sin nm ( 0 ) V.Švorčík, vaclav.svorcik@vscht.cz F 2 laser, λ = 157 nm, 2,20 mj cm -2 4,40 mj cm -2 KrF laser, λ = 248 nm, 3,00 mj cm -2 6,00 mj cm -2
50 V.Švorčík, A - irradiated PET KrF R a =19.0 F R 2 a =4.3 B - irradiated and sputtered PET Au/KrF R a =20.2 Au/F 2 R a =4.2 J.Siegel, P.Slepička, J.Heitz, Z.Kolská, P.Sajdl, V.Švorčík, Appl. Surf. Sci. 256, 2205 (2010).
51 V.Švorčík, J.Siegel, P.Slepička, J.Heitz, Z.Kolská, P.Sajdl, V.Švorčík, Appl. Surf. Sci. 256, 2205 (2010).
52 V.Švorčík, J.Siegel, P.Slepička, J.Heitz, Z.Kolská, P.Sajdl, V.Švorčík, Appl. Surf. Sci. 256, 2205 (2010).
53 Ar plasma treatment (8.3 W, 240 s) ablated 30 nm water etched 20 nm modified nm poly(ethylene) V.Švorčík et al., Polym. Degr. Stab. 92, 1645 (2007).
54 V.Švorčík, modifikace polymerů vplasmě Contact angle (deg) PE/plasma Exposure time (s) Oxygen content (at.%) V.Švorčík et al., Polym.Eng.Sci. 46, 1326 (2006) PET/plasma Old New Theor. Pristine Monolayer
55 V.Švorčík, 3,0 PE/plasma 2,5 O concentration (at. %) 2,0 1,5 1,0 0,5 HDPE/25 HDPE/250 LDPE/25 LDPE/250 A PE/plasma C1 B PE/plasma 0, Depth (nm) C4 C2 C3 C C-OH Binding energy (ev) Binding energy (ev) V.Švorčík a kol., Polym. Degr. Stab. 91, 1219 (2006)
56 V.Švorčík a kol., Polym. Degr. Stab. 91, 1219 (2006) V.Švorčík, vaclav.svorcik@vscht.cz
57 PE PE/plasma R a =6.09 R a =12.04 V.Švorčík, vaclav.svorcik@vscht.cz EP/plasma/H 2 O PE/plasma/H 2 O/Au R a = R a = PE/plasma PE/plasma/Au Contact angle ( ) V.Švorčík et al., Nucl.Instr.Meth. B 267, 1904 (2009) Plasma exposure time (s)
58 1 st day 5 th day PE V.Švorčík, vaclav.svorcik@vscht.cz PE/plasma PE/plasma/Au Cell density x10 3 (cm -2 ) PE PE/plasma PE/plasma/Au Time (day) V.Švorčík et al., Nucl.Instr.Meth. B 267, 1904 (2009)
59 1 st day PE 3 rd day V.Švorčík, vaclav.svorcik@vscht.cz PE/plasma PE/plasma/Au V.Švorčík et al., Nucl.Instr.Meth. B 267, 1904 (2009)
60 depozice C: naprašování, napařování a CVD metoda V.Švorčík, vaclav.svorcik@vscht.cz V.Švorčík et al., J.Mater.Sci. Mater.Med. 17, 229 (2006).
61 V.Švorčík, C/PTFE/Xe-lamp/acetylene Thickness [nm] SEM Profilometer Deposition time [min] F Intensity [a.u.] C O PTFE/C30 O.Kubová, V.Švorčík. et al., Thin Solid Films 515, 6765 (2007). PTFE Bonding energy [ev] C 250
62 V.Švorčík, DENSITY [cells/cm 2 ] Day1 Day3 Day MTS Int. [a.u.] PTFE PTFE10 PTFE20 PTFE30 PS O.Kubová, V.Švorčík. et al., Thin Solid Films 515, 6765 (2007) mm
63 degradace polymerů V.Švorčík, V. SVORCIK a kol., J. Appl. Polym. Sci. 64: 723, 1997
64 V.Švorčík, mechanismus vodivosti degradovaných polymerů V. SVORCIK a kol., J. Appl. Polym. Sci. 64: 723, 1997 V. Švorčík a kol., Nucl.Instrum.Meth. B122, 663 (1997)
65 Světlo emitující diody LED V.Švorčík,
66 V.Švorčík, G.Gustavson, A.J.Heeger et al., Nature 357, 477 (1992)
67 Ohmické chování látek V.Švorčík, K. Efimenko, V. Svorcık a kol., Appl.Phys. A67, 503 (1998)
68 V.Švorčík,
69 šířka zakázaného pásu E g V.Švorčík, vaclav.svorcik@vscht.cz V.Švorčík a kol., J.Mater.Res. 12, 1661 (1997)
70 S. Y. Chou, L. Zhuang,. Vac. Sci. Technol. B 17, 3197 (1999) V.Švorčík, vaclav.svorcik@vscht.cz
71 Vliv elektrického pole na polární polymer PMMA
72 V.Švorčík, Orientovaný PMMA (n = 1.46) Neorientovaný PMMA (n = 1.43)
73 Nanovlákna na bázi polymerů V.Švorčík, zvlákňování
74 V.Švorčík,
75 V.Švorčík,
76 V.Švorčík, Whisker vous, vláknový krystal
77 V.Švorčík,
78 V.Švorčík,
79 V.Švorčík, Ústav inženýrství pevných látek, VŠCHT Praha Pardubice, leden 2007 Děkuji Vám za pozornost
NANOSTRUKTURY NA BÁZI UHLÍKU A POLYMERU PRO VYUŽITÍ V BIOELEKTRONICE A V MEDICÍNE
Nanotechnologie pro společnost, KAN400480701 NANOSTRUKTURY NA BÁZI UHLÍKU A POLYMERU PRO VYUŽITÍ V BIOELEKTRONICE A V MEDICÍNE Řež, březen 2007 Graduates with B.S. in Chemical Engineering ( universal engineers
NANOSTRUKTURY NA BÁZI UHLÍKU A POLYMERU PRO VYUŽITÍ V BIOELEKTRONICE A V MEDICÍNE
Nanotechnologie pro společnost, KAN400480701 NANOSTUKTUY NA BÁZI UHLÍKU A POLYMEU PO VYUŽITÍ V BIOELEKTONICE A V MEDICÍNE ÚJF Řež, leden 2009 Temata řešená v rámci projektu na VŠCHT A4 Nanostruktury vytvořené
vodič u něho dochází k transportu el. nabitých částic, který je nevratný, dochází ke vzniku proudu a disipaci energie
Chování polymerů v elektrickém a magnetickém poli vodič u něho dochází k transportu el. nabitých částic, který je nevratný, dochází ke vzniku proudu a disipaci energie dielektrikum, izolant, nevodič v
KUDY DO NANOSVĚTA 21.10.2013. Nanosvět. Nanosvět. Nanosvět. K. Záruba. a spousta dalších... nanotechnologie molekulární pinzety. nanověda.
KUDY DO NANOSVĚTA Nanosvět K. Záruba Nanosvět Nanosvět nanověda nanotechnologie molekulární pinzety nanočástice kvantové tečky pseudoatomy tunelový efekt self-assembly (sebeskladba) fotonika spintronika
UHLÍKOVÉ NANOVRSTVY DEPONOVANÉ NA LASEREM MODIFIKOVANÝ FILM Z KYSELINY POLY(L-MLÉČNÉ)
UHLÍKOVÉ NANOVRSTVY DEPONOVANÉ NA LASEREM MODIFIKOVANÝ FILM Z KYSELINY POLY(L-MLÉČNÉ) NIKOLA SLEPIČKOVÁ KASÁLKOVÁ a, LENKA BUŘIČOVÁ a, PETR SLEPIČKA a, ZDEŇKA KOLSKÁ b a VÁCLAV ŠVORČÍK a a Ústav inženýrství
Pracoviště se dlouhodbě zabývá přípravou a charakterizací biokompatibilních nanovrstev a nanokompozitních materiálů pro biomedicínské aplikace.
SPOLEČNÉ PRACOVIŠTĚ ČVUT FBMI a 1. LF UK, PRAHA, ALBETROV LABORATOŘ EXCIMEROVÉHO LASERU (NANO LABORATOŘ) Pracoviště se dlouhodbě zabývá přípravou a charakterizací biokompatibilních nanovrstev a nanokompozitních
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta elektrotechniky a komunikačních technologií Ústav mikroelektroniky
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta elektrotechniky a komunikačních technologií Ústav mikroelektroniky Ing. Ondřej Hégr CHARAKTERIZACE NANOSTRUKTUR DEPONOVANÝCH VYSOKOFREKVENČNÍM MAGNETRONOVÝM NAPRAŠOVÁNÍM
CHEMICKY AKTIVOVANÉ A ROUBOVANÉ SUBSTRÁTY A JEJICH ANALÝZA
CHEMICKY AKTIVOVANÉ A ROUBOVANÉ SUBSTRÁTY A JEJICH ANALÝZA MONIKA BENKOCKÁ a, TEREZA KNAPOVÁ a, JAKUB BRABOREC a, b, JINDŘICH MATOUŠEK a, HANA ČERNÁ a, MICHAEL G. S. LONDESBOROUGH b, VÁCLAV ŠVORČÍK C a
Prof. Ing. Václav Švorčík, DrSc.
Prof. Ing. Václav Švorčík, DrSc. Ústav inženýrství pevných látek Fakulta chemické technologie Vysoká škola chemicko-technologická v Praze tel.: 220445149, 220445150 e-mail: vaclav.svorcik@vscht.cz tkáňové
LABORATORNÍ PŘÍSTROJE A POSTUPY
LABORATORNÍ PŘÍSTROJE A POSTUPY PŘÍPRAVA TENKÝCH VRSTEV POLY- PYRROLU METODOU MATRICOVÉ PULSNÍ LASEROVÉ DEPOZICE MARTIN VRŇATA, DUŠAN KOPECKÝ, JITKA ŠKODOVÁ, PŘEMYSL FITL, JAN VLČEK a JAROSLAV HOFMANN
Nanosystémy v katalýze
Nanosystémy v katalýze Nanosystémy Fullerenes C 60 22 cm 12,756 Km 0.7 nm 1.27 10 7 m 0.22 m 0.7 10-9 m 10 7 krát menší 10 9 krát menší 1 Stručná historie nanotechnologie ~ 0 Řekové a Římané používají
Pružnost. Pružné deformace (pružiny, podložky) Tuhost systému (nežádoucí průhyb) Kmitání systému (vlastní frekvence)
Pružnost Pružné deformace (pružiny, podložky) Tuhost systému (nežádoucí průhyb) Kmitání systému (vlastní frekvence) R. Hook: ut tensio, sic vis (1676) 1 2 3 Pružnost 1) Modul pružnosti 2) Vazby mezi atomy
Centrum základního výzkumu LC 06041. Příprava, modifikace a charakterizace materiálů energetickým zářením. Jaroslav Pavlík, KF PřF UJEP, Ústí n. L.
Centrum základního výzkumu LC 06041 Příprava, modifikace a charakterizace materiálů energetickým zářením Jaroslav Pavlík, KF PřF UJEP, Ústí n. L. Řešitelský tým: Doc. RNDr. S. Novák, CSc. Prof. RNDr. R.
PVD VRSTVY NA BÁZI Cr-Al-Si-N, KLUZNÉ VRSTVY Ti-Al-Si-O-C A TLUSTÉ VRSTVY Ti-Cr-Ni-N. P.Holubář, M.Jílek, M.Šíma, M.Růžička, O.
PVD VRSTVY NA BÁZI Cr-Al-Si-N, KLUZNÉ VRSTVY Ti-Al-Si-O-C A TLUSTÉ VRSTVY Ti-Cr-Ni-N P.Holubář, M.Jílek, M.Šíma, M.Růžička, O.Zindulka Obsah CrAl(Si)N tvrdost složení a struktura tepelná stabilita aplikace
V005. Studium interakce tranzitních kovů s nanodiamanty a fullerény a příprava a modifikace jejich kompozitů. ( )
V005 Studium interakce tranzitních kovů s nanodiamanty a fullerény a příprava a modifikace jejich kompozitů. (2006-2009) J. Vacík, V. Lavrentiev, V. Bejšovec, V. Hnatowicz Hybridizace Hybridizace organických
Základní typy článků:
Základní typy článků: Články z krystalického Si c on ta c t a ntire fle c tio n c o a tin g Tenkovrstvé články N -ty p e P -ty p e Materiály a technologie pro fotovoltaické články Nové materiály Gratzel,
ZOZNAM ČASOPISOV V KNIŽNIČNOM FONDE FÚ SAV. Názov časopisu : Roky :
ZOZNAM ČASOPISOV V KNIŽNIČNOM FONDE FÚ SAV Názov časopisu : Roky : Acta Physica Austriaca 1963 1972 Acta Physica Acad.Sci.Hungarica 1957 1990 Acta Physica Hungarica B 2004-2006 Acta Physica Polonica 1956
Typy interakcí. Obsah přednášky
Co je to inteligentní a progresivní materiál - Jaderné analytické metody-využití iontových svazků v materiálové analýze Anna Macková Ústav jaderné fyziky AV ČR, Řež 250 68 Obsah přednášky fyzikální princip
Představení firem SHM a PIVOT - 2011
kurz Fyzika ve firmě v rámci projektu Inovace výuky aplikované fyziky na Přírodovědecké fakultě Masarykovy univerzity, podporovaného z operačního programu VpK Za SHM, s.r.o. RNDr. Pavel Holubář a Mojmír
G Personální zabezpečení přednášející, školitel nebo člen oborové rady
G Personální zabezpečení přednášející, školitel nebo člen oborové rady Název VŠ / součásti Technická univerzita v Liberci Název SP / SO Nanotechnologie Jméno a příjmení Jakub Wiener tituly prof., Ing.,
Vzdělávání výzkumných pracovníků v Regionálním centru pokročilých technologií a materiálů reg. č.: CZ.1.07/2.3.00/09.0042
Vzdělávání výzkumných pracovníků v Regionálním centru pokročilých technologií a materiálů reg. č.: CZ.1.07/2.3.00/09.0042 Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem
CYTOKOMPATIBILITA BIOPOLYMERU
CYTOKOMPATIBILITA BIOPOLYMERU ROUBOVANÉHO Au NANOKULIČKAMI A NANOTYČINKAMI PAVLÍNA ŽÁKOVÁ, NIKOLA SLEPIČKOVÁ KASÁLKOVÁ, PETR SLEPIČKA a VÁCLAV ŠVORČÍK Ústav inženýrství pevných látek, Vysoká škola chemickotechnologická,
Prof. Ing. Václav Švorčík, DrSc.
Prof. Ing. Václav Švorčík, DrSc. Ústav inženýrství pevných látek Fakulta chemické technologie Vysoká škola chemicko-technologická v Praze tel.: 220445149, 220445150 e-mail: vaclav.svorcik@vscht.cz Sylabus
"AMORFNÍ A SKLOVITÉ HIGH-TECH MATERIÁLY PRO OPTIKU, OPTOELEKTRONIKU, CHEMII, BIOLOGII A LÉKAŘSTVÍ"
"AMORFNÍ A SKLOVITÉ HIGH-TECH MATERIÁLY PRO OPTIKU, OPTOELEKTRONIKU, CHEMII, BIOLOGII A LÉKAŘSTVÍ" Miloslav Frumar a řada spolupracovníků, bývalých i dnešních Univerzita Pardubice FChT, katedra Obecné
Pozitronový mikroskop
rychlé pozitrony z b + radioizotopu prostorové rozlišení 1 mm nedestruktivní mapování rozložení defektů mapování rozložení defektů mikrotvrdost dislokace (work hardening) D hranice zrn (Hall-Petch) 1/
Seminář projektu Rozvoj řešitelských týmů projektů VaV na Technické univerzitě v Liberci Registrační číslo projektu: CZ.1.07/2.3.00/30.
Seminář projektu Rozvoj řešitelských týmů projektů VaV na Technické univerzitě v Liberci Registrační číslo projektu: CZ.1.07/2.3.00/30.0024 Fakulta strojního inženýrství - VUT v Brně Nejen ozubená kola
Influence of Pre-Oxidation on Mechanical Properties of Zr1Nb Alloy
Influence of Pre-Oxidation on Mechanical Properties of Zr1Nb Alloy Olga Bláhová New Technologies - Research Centre in Westbohemian Region University of West Bohemia, Plzen 1 Zirconium Alloys The use of
Fyzikální vlastnosti materiálů FX001
Fyzikální vlastnosti materiálů FX001 Ondřej Caha 1. Vazba v pevné látce, elastické a tepelné vlastnosti materiálů 2. Elektrické vlastnosti materiálů 3. Optické vlastnosti materiálů 4. Magnetické vlastnosti
23. dny tepelného zpracování 23 rd International Conference on Heat Treatment
Asociace pro tepelné zpracování kovů Association for Heat Treatment of Metals ECOSOND s.r.o. Česká společnosti pro nové materiály a technologie Czech Society for New Materials and Technologies Ústav fyziky
Dílčí cíle projektu a jejich plnění v roce 2006 (ÚJF AV ČR - laboratoř Tandetronu)
Dílčí cíle projektu a jejich plnění v roce 2006 (ÚJF AV ČR - laboratoř Tandetronu) V001 Dokončení a kalibrace experimentálních zařízení v laboratoři urychlovače Tandetron 2006 dokončení instalace implantační
UFN Nanočástice oxidů
UFN Nanočástice oxidů Magnetické nanočástice a jejich modifikace cyklodextriny 2 Cyklodextriny (CD) 3 cyklické oligosacharidy vyráběny degradací škrobu cyklodextrin glykosyltransferasou tvar dutého komolého
Optická vlákna. Laboratoř optických vláken. Ústav fotoniky a elektroniky, AVČR, v.v.i. www.ufe.cz/dpt240
Optická vlákna Laboratoř optických vláken Ústav fotoniky a elektroniky, AVČR, v.v.i. www.ufe.cz/dpt240 Ústav fotoniky a elektroniky AVČR ZÁKLADNÍ VÝZKUM Optické biosensory (SPR Homola) Vláknové lasery
DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL
DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL Pavel Novák Dalibor Vojtěch Jan Šerák Michal Novák Vítězslav Knotek Ústav kovových materiálů
Nové fólie od KERAFOLU
Nové fólie od KERAFOLU Tepelnì vodivá fólie typu SOFTTHERM bez obsahu silikonu AC 500 Fólie urèená pro aplikace, ve kterých by pøítomnost silikonu mohla zpùsobit problém nebo jako alternativa za nìkteré
Podstata plastů [1] Polymery
![Podstata plastů [1] Polymery](/thumbs/33/15817342.jpg "Podstata plastů [1] Polymery")
PLASTY Podstata plastů [1] Materiály, jejichž podstatnou část tvoří organické makromolekulami látky (polymery). Kromě látek polymerní povahy obsahují plasty ještě přísady (aditiva) jejichž účelem je specifická
Spektrální interferometrie v bílém světle využitá k disperzní charakterizaci vysoce dvojlomných optických vláken
Spektrální interferometrie v bílém světle využitá k disperzní charakterizaci vysoce dvojlomných optických vláken Petr Hlubina 1, Tadeusz Martynkien 2, Waclaw Urbańczyk 2. petr.hlubina@fpf.slu.cz http://www.fpf.slu.cz/
Tenké vrstvy GaN dopované přechodnými kovy
Tenké vrstvy GaN dopované přechodnými kovy ZDENĚK SOFER 1) JAN LUXA 1) DANIEL BOUŠA 1) VLASTIMIL MAZÁNEK 1) MIROSLAV MARYŠKO 2) DAVID SEDMIDUBSKY 1) 1) Ústav anorganické chemie, VŠCHT Praha, Technická
Polymery a plasty v praxi POLYETYLEN
Polymery a plasty v praxi POLYETYLEN RNDr. Ladislav Pospíšil, CSc. pospisil@gascontrolplast.cz 29716@mail.muni.cz 29.2.2016 POLYMERY A PLASTY V PRAXI 1 2 Otto Wichterle 103 let 3 Narozen 26. listopadu
Využití kalorimetrie při studiu nanočástic. Jindřich Leitner VŠCHT Praha
Využití kalorimetrie při studiu nanočástic Jindřich Leitner VŠCHT Praha Obsah přednášky 1. Velikost a tvar nanočástic 2. Povrchová energie 3. Teplota a entalpie tání 4. Tepelná kapacita a entropie 5. Molární
Diamantu podobné uhlíkové vrstvy pro pokrytí kloubních náhrad
České vysoké učení technické v Praze Fakulta biomedicínského inženýrství Diamantu podobné uhlíkové vrstvy pro pokrytí kloubních náhrad Ing. Petr Písařík petr.pisarik@fbmi.cvut.cz Kladno Listopad 2010 Cíl
LABORATORNÍ PŘÍSTROJE A POSTUPY
LABORATORNÍ PŘÍSTROJE A POSTUPY MODIFIKACE POLYMERNÍCH FOLIÍ UV ZÁŘENÍM A CHEMICKÝM ROUBOVÁNÍM VIKTORIE NEUBERTOVÁ, TEREZA KNAPOVÁ, MARTIN KORMUNDA a ZDEŇKA KOLSKÁ Ústecké materiálové centrum a Katedra
Ab-inito teoretické výpočty pozitronových parametrů
Ab-inito teoretické výpočty pozitronových parametrů Standardní schéma: J. Puska, R. ieminen, J. Phys. F: Met. Phys. 3, 333 (983) at elektronová hustota atomová superpozice (ATSUP) n r n r Ri i limit of
1 Tepelné kapacity krystalů
Kvantová a statistická fyzika 2 Termodynamika a statistická fyzika) 1 Tepelné kapacity krystalů Statistická fyzika dokáže vysvětlit tepelné kapacity látek a jejich teplotní závislosti alespoň tehdy, pokud
Stojaté a částečně stojaté vlny
Stojaté a částečně stojaté vlny Interference 2 postupných vln Dokonalá stojatá vlna: interference 2 vln stejné amplitudy a antiparalelních vlnových vektorů Problém s radiometrickou definicí intensity pomocí
Centrum základního výzkumu LC Příprava, modifikace a charakterizace materiálů energetickým zářením. Jaroslav Pavlík, KF PřF UJEP, Ústí n. L.
Centrum základního výzkumu LC 06041 Příprava, modifikace a charakterizace materiálů energetickým zářením Jaroslav Pavlík, KF PřF UJEP, Ústí n. L. Řešitelský tým: Doc. RNDr. S. Novák, CSc. Prof. RNDr. R.
nano.tul.cz Inovace a rozvoj studia nanomateriálů na TUL
Inovace a rozvoj studia nanomateriálů na TUL nano.tul.cz Tyto materiály byly vytvořeny v rámci projektu ESF OP VK: Inovace a rozvoj studia nanomateriálů na Technické univerzitě v Liberci Přednášky pro
Modelování nanomateriálů: most mezi chemií a fyzikou
2. Letní škola letní Nanosystémy Bio-Eko-Tech Malenovice, 16. 18. 9. 2010 Modelování nanomateriálů: most mezi chemií a fyzikou František Karlický Katedra fyzikální chemie Regionální centrum pokročilých
V Rmax 3500 V T = 125 o C I. no protons
Příprava, modifikace a charakterizace materiálů energetickým zářením ČVUT Praha, fakulta elektrotechnická, Praha 6 Řešitelský tým katedra mikroelektroniky FEL, ČVUT v Praze Jan Vobecký garant, člen Rady
Moderní materiály s aplikačním potenciálem. 7.5. Amorfní kovy Kompozity, FGM Ferrofluidy Molekulární magnety
Moderní materiály s aplikačním potenciálem 7.5. Amorfní kovy Kompozity, FGM Ferrofluidy Molekulární magnety Amorfní kovy kovová skla, kvazikrystaly Kovy vysoká rychlost krystalizace, hranice zrn vs. Skla
Termická analýza Excellence
Termická analýza Excellence DMA 1 Systém STAR e Moderní technologie Všestranná modularita Švýcarská kvalita Dynamická mechanická analýza Kompletní charakterizace materiálu DMA Excellence Víceúčelová DMA
6,022. 10 23 mol -1. Od supramolekulární chemie k nanomateriálům. mili - mikro - nano - piko - femto 10-3 10-6 10-9 10-12 10-15
Od supramolekulární chemie k nanomateriálům 6,022. 10 23 mol -1 mili - mikro - nano - piko - femto 10-3 10-6 10-9 10-12 10-15 I.Stibor, UOCHB, AV ČR v.v.i., Praha NANO dva přístupy top-down přístup Nanomateriály
Ústav organické chemie a technologie. Zajímavosti z našich laboratoří
Ústav organické chemie a technologie Fakulta chemicko-technologická Univerzita Pardubice 2013 Zajímavosti z našich laboratoří Miloš Sedlák Příběh první: Biomimetická mineralizace ěkteré přírodní biominerály
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ Katedra technologií a měření DIPLOMOVÁ PRÁCE Optické vlastnosti dielektrických tenkých vrstev Bc. Martin Malán 214 Abstrakt Předkládaná diplomová
Possibilities of removing H 2. S from gas from gasification of biomass
Possibilities of removing H 2 S from gas from gasification of biomass Ing. Pavel Machač, CSc, Dr. Ing. Vladislav Krystl, Ing. Sergej Skoblja, Ing. Petr Chalupa Institute of Chemical Technology Prague Technická
MECHANISMUS TVORBY PORÉZNÍCH NANOVLÁKEN Z POLYKAPROLAKTONU PŘIPRAVENÝCH ELEKTROSTATICKÝM ZVLÁKŇOVÁNÍM
MECHANISMUS TVORBY PORÉZNÍCH NANOVLÁKEN Z POLYKAPROLAKTONU PŘIPRAVENÝCH ELEKTROSTATICKÝM ZVLÁKŇOVÁNÍM Daniela Lubasová a, Lenka Martinová b a Technická univerzita v Liberci, Katedra netkaných textilií,
Využití kalorimetrie při studiu nanočástic. Jindřich Leitner VŠCHT Praha
Využití kalorimetrie při studiu nanočástic Jindřich Leitner VŠCHT Praha Obsah přednášky 1. Velikost a tvar nanočástic 2. Povrchová energie 3. Teplota a entalpie tání 4. Tepelná kapacita a entropie 5. Molární
V001 Dokončení a kalibrace experimentálních zařízení v laboratoři urychlovače Tandetron
V001 Dokončení a kalibrace experimentálních zařízení v laboratoři urychlovače Tandetron Údaje o provozu urychlovačů v ÚJF AV ČR ( hodiny 2009/hodiny 2008) Urychlovač Celkový počet hodin Analýzy Implantace
CHAPTER 5 MODIFIED MINKOWSKI FRACTAL ANTENNA
CHAPTER 5 MODIFIED MINKOWSKI FRACTAL ANTENNA &KDSWHUSUHVHQWVWKHGHVLJQDQGIDEULFDW LRQRIPRGLILHG0LQNRZVNLIUDFWDODQWHQQD IRUZLUHOHVVFRPPXQLFDWLRQ7KHVLPXODWHG DQGPHDVXUHGUHVXOWVRIWKLVDQWHQQDDUH DOVRSUHVHQWHG
Základy nanotechnologií 1
Katedra experimentální fyziky Univerzita Palackého v Olomouci Nanotechnologie Prezentace k přednášce Základy nanotechnologií Základní nanoprvky Uhlíkové nanostruktury Nanolitografie Samouspořádání Skenovací
Aplikovaná optika. Optika. Vlnová optika. Geometrická optika. Kvantová optika. - pracuje s čistě geometrickými představami
Aplikovaná optika Optika Geometrická optika Vlnová optika Kvantová optika - pracuje s čistě geometrickými představami - zanedbává vlnovou a kvantovou povahu světla - elektromagnetická teorie světla -světlo
DUPLEXNÍ POVLAKOVÁNÍ NÁSTROJOVÝCH OCELÍ STRUKTURA, VLASTNOSTI A ZAŘÍZENÍ DUPLEX COATING OF TOOL STEELS STRUCTURE, PROPERTIES AND DEVICES
DUPLEXNÍ POVLAKOVÁNÍ NÁSTROJOVÝCH OCELÍ STRUKTURA, VLASTNOSTI A ZAŘÍZENÍ DUPLEX COATING OF TOOL STEELS STRUCTURE, PROPERTIES AND DEVICES P. Jurči, P. Hájková, M. Lodererová, J. Horník ČVUT v Praze, Ústav
Projekt SPOLEČNÉ VZDĚLÁVÁNÍ PRO SPOLEČNOU BUDOUCNOST. Současná kosmonautika a kosmické technologie 2014
Projekt SPOLEČNÉ VZDĚLÁVÁNÍ PRO SPOLEČNOU BUDOUCNOST Současná kosmonautika a kosmické technologie 214 Projekt přeshraniční spolupráce SPOLEČNÉ VZDĚLÁVÁNÍ PRO SPOLEČNOU BUDOUCNOST Carbon quantum dots as
Příprava, modifikace a charakterizace materiálů energetickým zářením
Příprava, modifikace a charakterizace materiálů energetickým zářením ČVUT Praha, fakulta elektrotechnická, Praha 6 Řešitelský tým FEL - ČVUT v Praze, katedra mikroelektroniky Jan Vobecký garant, člen Rady
Fill-Up! Rychlé a dokonalé zhotovování hlubokých výplní.
Duálně tuhnoucí kompozitum pro nanášení po velkých vrstvách Fill-Up! Rychlé a dokonalé zhotovování hlubokých výplní. www.coltene.com Hluboké výplně Neomezená tloušťka vrstvy výplně, protože Fill-Up! je
galvanicky chemicky plazmatem ve vakuu Vrstvy ve vakuu MBE Vakuová fyzika 2 1 / 39
Vytváření vrstev galvanicky chemicky plazmatem ve vakuu Vrstvy ve vakuu povlakování MBE měření tloušt ky vrstvy během depozice Vakuová fyzika 2 1 / 39 Velmi stručná historie (více na www.svc.org) 1857
povrchová úprava PROBLEMATIKA PŘEDÚPRAV POVRCHU ZPRÁVY
povrchová úprava HODNOCENÍ VLASTNOSTÍ TENKÝCH VRSTEV PRO APLIKACE NA NÁSTROJE DUPLEXNÍ SYSTÉMY PROBLEMATIKA PŘEDÚPRAV POVRCHU HODNOCENÍ VLASTNOSTÍ TENKÝCH VRSTEV PRO APLIKACE NA NÁSTROJE PDF ČASOPIS NOVÉ
Nanocrystalline DIAMOND. story 2
Nanocrystalline DIAMOND story 2 Alexander KROMKA Milan VANĚČEK Thanks... Milan VANĚČEK former head of depart. Alexander KROMKA (diamond group leader) Jirka POTMĚŠIL (technology) Zdenek REMEŠ (optic. measur.)
Metal nano-particles in polymers prepared by ion implantation and their characterization
J. E. Purkinje University in Ústí nad Labem Faculty of Science Department of Physics Abstract of doctoral thesis Metal nano-particles in polymers prepared by ion implantation and their characterization
METODY CHARAKTERIZACE POLOVODIVÝCH TERMOELEKTRICKÝCH MATERIÁLŮ
METODY CHARAKTERIZACE POLOVODIVÝCH TERMOELEKTRICKÝCH MATERIÁLŮ J. KAŠPAROVÁ, Č. DRAŠAR Fakulta chemicko - technologická, Univerzita Pardubice, Studentská 573, 532 10 Pardubice, CZ, e-mail:jana.kasparova@upce.cz
VLASTNOSTI KOVOVÝCH VRSTEV DEPONOVANÝCH MAGNETRONOVÝM NAPRAŠOVÁNÍM NA SKLENENÝ SUBSTRÁT
VLASTNOSTI KOVOVÝCH VRSTEV DEPONOVANÝCH MAGNETRONOVÝM NAPRAŠOVÁNÍM NA SKLENENÝ SUBSTRÁT PROPERTIES OF METAL LAYERS DEPOSITED BY MAGNETRON SPUTTERING ON GLASS SUBSTRATE David Petrýdes a Ivo Štepánek b a
Optické metody a jejich využití v kompozitech s polymerní matricí.
Optické metody a jejich využití v kompozitech s polymerní matricí. Z. Jeníková a E. Nezbedová Základní pojmy Morfologie: studium struktury či tvaru. Předmětem morfologie polymerů je studium struktur či
Laboratoř na čipu. Lab-on-a-chip. Pavel Matějka
Laboratoř na čipu Lab-on-a-chip Pavel Matějka Typy analytických čipů 1. Chemické čipy 1. Princip chemického čipu 2. Příklady chemických čipů 3. Příklady analytického použití 2. Biočipy 1. Princip biočipu
VALNÉ SHROMÁŽDĚNĺ UČENÉ SPOLEČNOSTI
VALÉ SHROMÁŽDĚĺ UČEÉ SPOLEČOSTI 19. května 2008 Umělé molekulární přístroje a jiné novinky z chemie hmoty neživé Josef Michl University of Colorado, Boulder, CO 80309, U. S. A. a Akademie Věd České Republiky,
Návod pro laboratoř oboru Nanomateriály. Příprava a vlastnosti nanočástic kovů deponovaných do kapaliny
Návod pro laboratoř oboru Nanomateriály Příprava a vlastnosti nanočástic kovů deponovaných do kapaliny 1 Úvod Příprava nanočástic V dnešní době existuje mnoho různých metod, jak připravit nanočástice.
Metody depozice tenkých vrstev pomocí nízkoteplotního plazmatu
Jihočeská univerzita v Českých Budějovicích Pedagogická fakulta Katedra aplikované fyziky a techniky diplomová práce Metody depozice tenkých vrstev pomocí nízkoteplotního plazmatu Vypracoval: Martin Günzel
MOŢNOSTI ZVYŠOVÁNÍ TRVANLIVOSTI NÁSTROJŮ U VÝROBCE OPTIONS OF TOOL LIFE RAISING BY THE MANUFACTURER. Ing. Josef Fajt, CSc., Dr. ing.
Abstrakt MOŢNOSTI ZVYŠOVÁNÍ TRVANLIVOSTI NÁSTROJŮ U VÝROBCE OPTIONS OF TOOL LIFE RAISING BY THE MANUFACTURER Ing. Josef Fajt, CSc., Dr. ing. Miloslav Kesl PILSEN TOOLS s.r.o., Tylova 57, 316 00 Plzeň,
Vakuové metody přípravy tenkých vrstev
Vakuové metody přípravy tenkých vrstev Metody vytváření tenkých vrstev Vakuové metody dnes nejužívanější CVD Chemical Vapour Deposition (PE CVD Plasma Enhanced CVD nebo PA CVD Plasma Assisted CVD) PVD
Úloha č. 8 Vlastnosti optických vláken a optické senzory
Úloha č. 8 Vlastnosti optických vláken a optické senzory Optické vlákna patří k nejmodernějším přenosovým médiím. Jejich vysoká přenosová kapacita a nízký útlum jsou hlavní výhody, které je staví před
NANOSTRUKTUROVANÝ POVRCH POLYMERŮ STIMULOVANÝ LASEREM PRO ELEKTRONIKU A TKÁŇOVÉ INŽENÝRSTVÍ
NANOSTRUKTUROVANÝ POVRCH POLYMERŮ STIMULOVANÝ LASEREM PRO ELEKTRONIKU A TKÁŇOVÉ INŽENÝRSTVÍ PETR SLEPIČKA, JAKUB SIEGEL, OLEKSIY LYUTAKOV a VÁCLAV ŠVORČÍK Ústav inženýrství pevných látek, Vysoká škola
Některé poznatky z charakterizace nano železa. Marek Šváb Tereza Nováková Martina Müllerová Jan Šubrt Karel Závěta Eva Gregorová
Některé poznatky z charakterizace nano železa Marek Šváb Tereza Nováková Martina Müllerová Jan Šubrt Karel Závěta Eva Gregorová Nanotechnologie 60. a 70. léta 20. st.: období miniaturizace 90. léta 20.
Fyzikální vlastnosti materiálů FX001
Fyzikální vlastnosti materiálů FX001 Ondřej Caha 1. Vazba v pevné látce, elastické a tepelné vlastnosti materiálů 2. Elektrické vlastnosti materiálů 3. Optické vlastnosti materiálů 4. Magnetické vlastnosti
Nové trendy vývoje tenkých vrstev vytvořených PVD a CVD technologií v aplikaci na řezné nástroje Antonín Kříž
Nové trendy vývoje tenkých vrstev vytvořených PVD a CVD technologií v aplikaci na řezné nástroje Antonín Kříž TATO PŘEDNÁŠKA JE SPOLUFINANCOVÁNA EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY.
Dílčí cíle projektu a jejich plnění v roce 2007 (ÚJF AV ČR - laboratoř Tandetronu)
Dílčí cíle projektu a jejich plnění v roce 2007 (ÚJF AV ČR - laboratoř Tandetronu) V001 Dokončení a kalibrace experimentálních zařízení v laboratoři urychlovače Tandetron V průběhu r. 2007 probíhaly práce
Anihilace pozitronů v letu
Anihilace pozitronů v letu v pevné látce se e + termalizuje během několika ps termalizovaný pozitron anihilace v klidu dominantní proces v pevných látkách netermalizovaný pozitron anihilace v letu (AiF)
Povrchová integrita z pohledu významných evropských pracovišť
Povrchová integrita z pohledu významných evropských pracovišť 1. mezinárodní podzimní školu povrchového inženýrství OP VK Systém vzdělávání pro personální zabezpečení výzkumu a vývoje v oblasti moderního
Glass temperature history
Glass Glass temperature history Crystallization and nucleation Nucleation on temperature Crystallization on temperature New Applications of Glass Anorganické nanomateriály se skelnou matricí Martin Míka
Molekulární magnety. molecule-based magnets. Radovan Herchel
Radovan Herchel Molekulární magnety molecule-based magnets Magnetické materiály projevující vlastnosti podobné klasickým magnetům ale stavebními prvky jsou molekuly/molekulové ionty Zdrojem magnetických
λ, (20.1) 3.10-6 infračervené záření ultrafialové γ a kosmické mikrovlny
Elektromagnetické vlny Optika, část fyziky zabývající se světlem, patří spolu s mechanikou k nejstarším fyzikálním oborům. Podle jedné ze starověkých teorií je světlo vyzařováno z oka a oko si jím ohmatává
Studium procesů ve strukturách polymer/kov modifikovaných plasmatickým výbojem s využitím jaderných analytických metod
Univerzita Jana Evangelisty Purkyně Pedagogická fakulta Katedra fyziky Diplomová práce Studium procesů ve strukturách polymer/kov modifikovaných plasmatickým výbojem s využitím jaderných analytických metod
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA ELEKTROTECHNICKÁ Katedra technologií a měření DIPLOMOVÁ PRÁCE Návrh a simulace vodivých motivů na flexibilních substrátech Bc. Martin Šístek Plzeň 2014 Prohlášení
Měření doby života na svazku pozitronů
využití sekundárních elektronů Wuhan University, Čína časové rozlišení 500 ps, energie 0.5 30 kev Wu et al. Appl. Surf. Sci. 252, 3121 (2006) NEPOMUC, FRM II, Mnichov výroba e + pomocí pomalých neutronů
Studium růstu kovových nanostruktur na povrchu křemíku Si(100)-(2 1) pomocí techniky STM
Studium růstu kovových nanostruktur na povrchu křemíku Si(100)-(2 1) pomocí techniky STM Jan Pudl, KEVF MFF UK Technika STM Technika řádkovací tunelové mikroskopie (STM) umožňuje dosáhnout atomárního rozlišení
Vazby v pevných látkách
Vazby v pevných látkách Proč to drží pohromadě? Iontová vazba Kovalentní vazba Kovová vazba Van der Waalsova interakce Vodíková interakce Na chemické vazbě se podílí tzv. valenční elektrony, t.j. elektrony,
MERENÍ MECHANICKÝCH VLASTNOSTÍ V MIKROLOKALITÁCH NANOINDENTACÍ. Radek Nemec, Ivo Štepánek
MERENÍ MECHANICKÝCH VLASTNOSTÍ V MIKROLOKALITÁCH NANOINDENTACÍ Radek Nemec, Ivo Štepánek Západoceská univerzita v Plzni, Univerzitní 22, 306 14 Plzen, CR, ivo.stepanek@volny.cz Abstrakt Príspevek se zabývá
VÝZKUM MATERIÁLŮ V NÁRODNÍM PROGRAMU ORIENTOVANÉHO VÝZKUMU A VÝVOJE. Tasilo Prnka
Abstrakt VÝZKUM MATERIÁLŮ V NÁRODNÍM PROGRAMU ORIENTOVANÉHO VÝZKUMU A VÝVOJE Tasilo Prnka TASTECH, Květná 441, 763 21 Slavičín, E-mail: mail.tastech@worldonline.cz V roce 2001 byl zpracován poprvé návrh
Zpráva o plnění výzkumného záměru v roce 2007
Zpráva o plnění výzkumného záměru v roce 2007 Číslo tématické skupiny: 444 05 0610 Zodpovědný pracovník: Doc. Ing. Karel Kadlec, CSc. Téma: 2b) Senzory a aplikace senzorů pro monitorování a řízení chemických
CHALKOGENIDY, MATERIÁLY PRO PAMĚTI SE ZMĚNOU FÁZE A VODIVOSTI
UNIVERZITA PARDUBICE FAKULTA CHEMICKO-TECHNOLOGICKÁ KATEDRA OBECNÉ A ANORGANICKÉ CHEMIE CHALKOGENIDY, MATERIÁLY PRO PAMĚTI SE ZMĚNOU FÁZE A VODIVOSTI DISERTAČNÍ PRÁCE Autor práce: Ing. Miroslav Bartoš
THE UNIVERSITY OF WEST BOHEMIA FACULTY OF APPLIED SCIENCES and THE UNIVERSITY OF SYDNEY FACULTY OF SCIENCE SCHOOL OF PHYSICS. Ph.D.
THE UNIVERSITY OF WEST BOHEMIA FACULTY OF APPLIED SCIENCES and THE UNIVERSITY OF SYDNEY FACULTY OF SCIENCE SCHOOL OF PHYSICS Ph.D. Thesis PLZEŇ, 2006 Ing. Jiří Houška THE UNIVERSITY OF WEST BOHEMIA FACULTY
Úvod do studia anorg. materiálů - MC240P33
Úvod do studia anorg. materiálů - MC240P33 Magnetismus, Magneticky uspořádané a neuspořádané struktury, Feromagnetismus, Antiferomagnetismus, Magnetické materiály, Záznamové materiály. Příprava magnetických
