Elektricky řízený pokročilý počítačový ovladač zavlažování
|
|
- Dagmar Kovářová
- před 8 lety
- Počet zobrazení:
Transkript
1 Elektricky řízený pokročilý počítačový ovladač zavlažování Instalační a provozní příručka Model ovladače Řídí 1 až 24 ventilů a hlavní ventil nebo čerpadlo Model ovladače Řídí 1 až 24 ventilů a hlavní ventil nebo čerpadlo Přední výrobce zavlažovacích ovladačů v Izraeli Kfar-Blum Tel Fax: info@galcon.co.il Web:
2 Vlastnosti ovladače Zařízení řídí provoz 1 až 24 ventilů a hlavního ventilu či čerpadla. Řídí elektrické ventily určené pro napětí 24 V AC. Vstup pro snímač. Možno programování týdenního nebo cyklického zavlažování pro skupinu ventilů. Nezávislé programování týdenního nebo cyklického zavlažování pro jednotlivé ventily. Programování přidávání hnojiva pro jednotlivé ventily. Programování systému zahradního osvětlení. Vodní rozpočet: volitelná procentuální úprava délky zavlažování. Doba zavlažování od 1 minuty do 9 hodin. Cyklus zavlažování od jedenkrát denně až po každých 30 dnů. Počítačové ruční ovládání jednotlivých ventilů nebo skupin ventilů. Zjišťování zkratů. Jistič zjišťuje a potlačuje zkratovaný ventil. K dispozici je vizuální varování. Zálohování programu na 20 let (bez nutnosti použít baterie). Zálohování hodin pomocí 9 V baterie (není součástí dodávky). Záruka a servis společnosti Galcon.
3 OBSAH Příprava instalace Seřízení ovladače zavlažování podle ventilů Ruční provoz... 5 Instalace a připojení Instalace ovladače Přidání nebo odebrání modulu se čtyřmi ventily Připojení vodičů solenoidu Připojení ovladače ke zdroji střídavého proudu Připojení snímače (Volitelné)...13 Programování ovladače zavlažování Všeobecné informace Nastavení aktuálního času a dne v týdnu...14 Programování zavlažování skupinou ventilů Týdenní programování Programování cyklického zavlažování Volba ventilu/ventilů do skupiny ventilů (A, B nebo C) Volba doby zavlažování pro každý ventil...20 Programování jednotlivých ventilů Nezávislý program I Volba ventilu pro nezávislý program I Nastavení doby zavlažování (nezávislý program I) Zavlažování podle dne v týdnu Programování cyklického zavlažování...25 Pokročilé programování Přidávání hnojiva (F) Snímač Program zahradního osvětlení Vodní rozpočet Vypnutí při dešti Ruční Testování Resetování...32

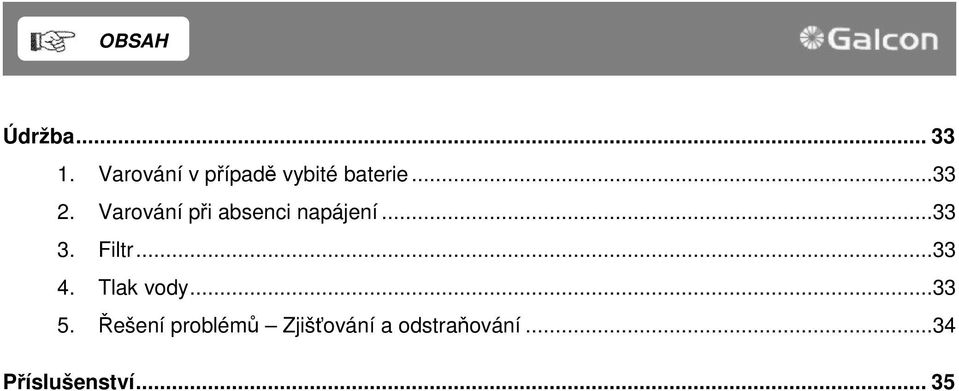

4 OBSAH Údržba Varování v případě vybité baterie Varování při absenci napájení Filtr Tlak vody Řešení problémů Zjišťování a odstraňování...34 Příslušenství... 35
5 Příprava instalace Přípr ava instal ace 1. Seřízení ovladače zavlažování podle ventilů Ovladač zavlažování je navržen tak, aby ovládal provoz standardních elektrických ventilů určených pro napětí 24 V AC a výkon 2,2 W. Ventily nejsou součástí dodávky ovladače. 1. Uzavřete hlavní vodní ventil. 2. Nainstalujte ventily zavlažovacího systému. UPOZORNĚNÍ! Směr proudění vody musí odpovídat symbolu na ventilu. Na vstupu do zavlažovacího systému lze namontovat hlavní elektrický ventil. Hlavní ventil se otevře automaticky při otevření libovolného z ventilů a uzavře se automaticky spolu s uzavřením posledního ventilu. Hlavní ventil je na displeji a na svorkovnici označen písmenem M. Hlavní ventil není nutno programovat. 2. Ruční provoz Zavlažovací ventily lze otevírat a uzavírat bez ohledu na provoz ovladače. Tento režim je užitečný v případě, že se zavlažování požaduje okamžitě a není k dispozici čas k použití ovladače. Páčka ručního ovládání se nachází pod solenoidem. PÁČKA PÁČKA PÁČKA 1. Ventil se otevře otočením páčky proti směru hodinových ručiček Ventil se uzavře otočením páčky ve směru hodinových ručiček Je-li zapnut přívod elektrické energie, nelze ventil uzavřít ručně. Aby bylo možno ventil provozovat pomocí ovladače, musí být páčka ručního ovládání v poloze Auto 1. OTEVŘENO AUTO UPOZORNĚNÍ! Je-li použit ručně ovládaný hlavní ventil, je třeba tento ventil otevřít ručně. 5
6 Instal ace a při poj ení Instalace a připojení UPOZORNĚNÍ! Doporučuje se umístit ovladač na snadno přístupném místě a na úrovni oči. Otevřete dvířka ovladače pomocí klíče 1. K připojovací desce se dostanete po odšroubování šroubů nacházejících se na levé straně ovladače pod hlavním krytem 2 a otevření panelu 3. 1 Dvířka a klíč ovladače 2 Zajišťovací šrouby 3 Panel 6
7 Instalace a připojení 1. Instalace ovladače Nainstalujte ovladač na stěnu nebo do skříně. Připevněte ho zašroubováním třech šroubů do odpovídajících otvorů 2. K zakrytí těchto šroubů použijte dodané čepičky. Na příslušné místo 1 umístěte 9 V baterii. 7
8 Instalace a připojení 2. Přidání nebo odebrání modulu se čtyřmi ventily Upozornění: Moduly je možno přidávat nebo odebírat pouze v případě modelu AC Při přidávání nebo odebírání modulu se 4 ventily je nutno provést následující postup: 1. Přepněte volič to režimu testování (Testing). 2. Odpojte vodič 24 V AC. 3. Počkejte jednu minutu. 4. Vyjměte baterii. 5. Křížovým šroubovákem odšroubujte šrouby na přední straně modulu. 6. Přidejte nebo odstraňte modul zatlačením a vytažením. 7. Zašroubujte šrouby na přední straně modulu. 8. Umístěte zpět baterii. 9. Znovu připojte vodič 24 V AC. Na displeji se nyní zobrazí počet ventilů, které bude ovladač řídit. Je nutno nastavit aktuální čas. PROGRAMY NAINSTALOVANÉ V OVLADAČE ZŮSTANOU ULOŽENY V PAMĚTI OVLADAČE I PO JEHO ODPOJENÍ OD NAPÁJENÍ (PAMĚŤ NA 20 LET)! 1 Modul 2 Šrouby 3 Konektor 8
9 Instalace a připojení 3. Připojení vodičů solenoidu Všeobecně Ke každému solenoidu se připojují dva vodiče se stejnou barvou a polaritou. Jeden vodič (libovolný) je třeba připojit k požadovanému ventilu v modulu. Druhý vodiče se připojuje v bodu COM v modulu. Vzdálenost mezi ovladačem a ventily je obvykle větší než jdou vodiče solenoidu. Použít lze prodlužovací kabel. Informace o prodlužovacím vodiči Prodlužovací kabel přenáší pouze 24 V. Kabel musí mít minimálně o dva vodiče více než je požadovaný počet ventilů. Jeden vodič je použit pro hlavní ventil (Master valve) a jeden jako společný (Common). K usnadnění montáže se doporučuje používat barevně odlišené vodiče. Minimální průměr kabelů musí být 0,5 mm. Jsou-li ventily ve vzdálenosti větší než 100 metrů od ovladače, bude potřeba použít větší průměr. Kontaktujte prosím svého prodejce. Kabel je nutno správně připevnit ke zdi pomocí svorek nebo musí být veden pod povrchem v ochranném potrubí. Připojení prodlužovacího kabelu k ventilům musí být provedeno v ochranné skříni (není součástí dodávky). Doporučuje se, aby bylo na skříni k dispozici více připojovacích bodů, než je počet ventilů. 9
10 Instalace a připojení 10
11 Instalace a připojení Připojení prodlužovacího kabelu 1. Odšroubujte pojistné šrouby na levé straně ovladač a otevřete panel (viz schéma). 2. Protáhněte kabel ochranou průchodkou kabelu 4. Připojte vodiče ke svorkovnici. Každý modul obsahuje připojovací bod COM. Poznačte si pro pozdější použití barvy a polohy připojovacích vodičů. 3. Připojte volný konec kabelu k připojovací skříni vedle ventilů. Dodržte barvu a čísla vodičů, které jste si dříve poznamenali. 4. Připojte ventily k připojovací skříni. 1 Připojovací skříň 2 Prodlužovací kabel 3 Ventily 4 Průchodka kabelu 5 Kabelová svorka 11

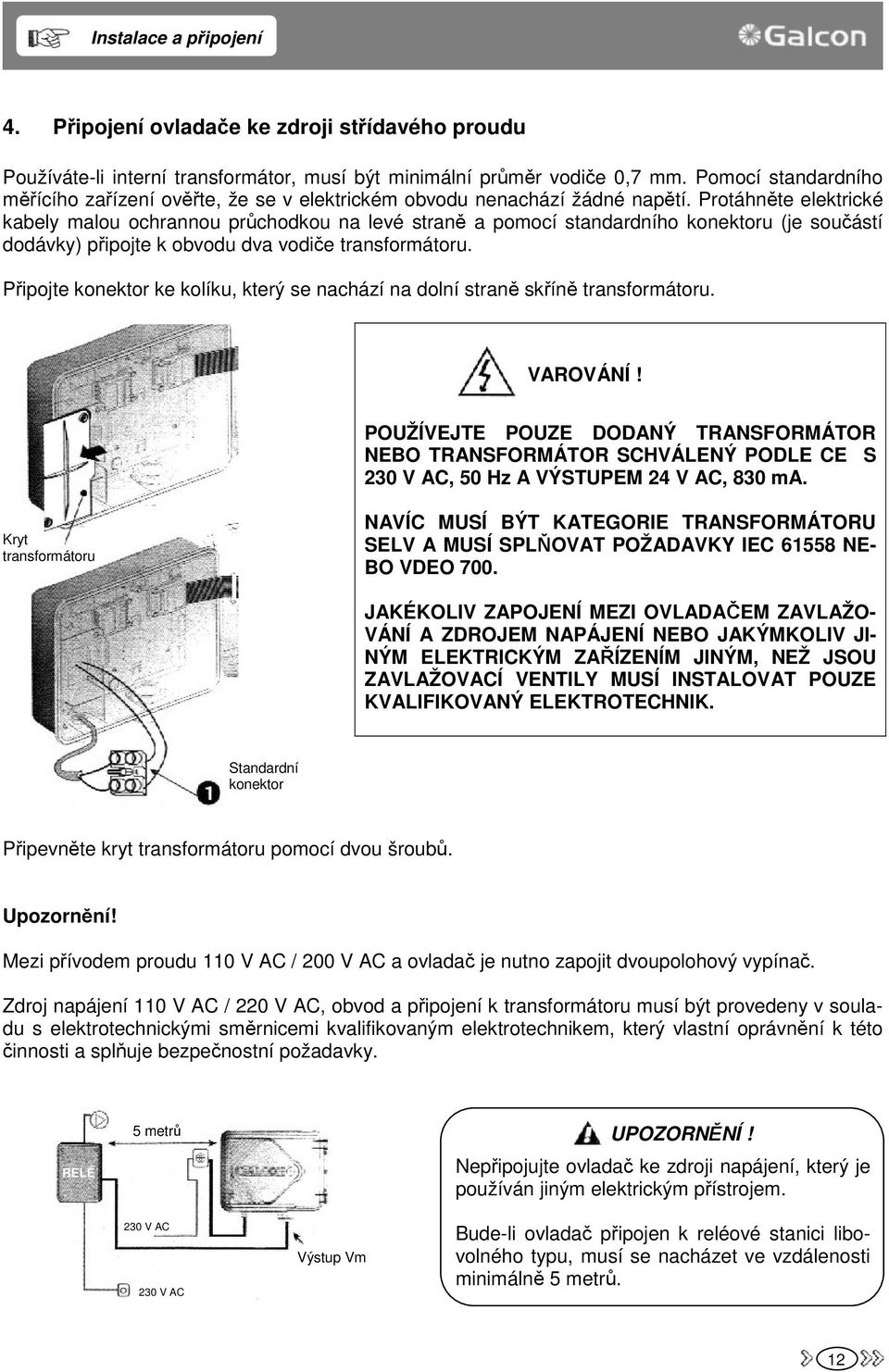

12 Instalace a připojení 4. Připojení ovladače ke zdroji střídavého proudu Používáte-li interní transformátor, musí být minimální průměr vodiče 0,7 mm. Pomocí standardního měřícího zařízení ověřte, že se v elektrickém obvodu nenachází žádné napětí. Protáhněte elektrické kabely malou ochrannou průchodkou na levé straně a pomocí standardního konektoru (je součástí dodávky) připojte k obvodu dva vodiče transformátoru. Připojte konektor ke kolíku, který se nachází na dolní straně skříně transformátoru. VAROVÁNÍ! POUŽÍVEJTE POUZE DODANÝ TRANSFORMÁTOR NEBO TRANSFORMÁTOR SCHVÁLENÝ PODLE CE S 230 V AC, 50 Hz A VÝSTUPEM 24 V AC, 830 ma. Kryt transformátoru NAVÍC MUSÍ BÝT KATEGORIE TRANSFORMÁTORU SELV A MUSÍ SPLŇOVAT POŽADAVKY IEC NE- BO VDEO 700. JAKÉKOLIV ZAPOJENÍ MEZI OVLADAČEM ZAVLAŽO- VÁNÍ A ZDROJEM NAPÁJENÍ NEBO JAKÝMKOLIV JI- NÝM ELEKTRICKÝM ZAŘÍZENÍM JINÝM, NEŽ JSOU ZAVLAŽOVACÍ VENTILY MUSÍ INSTALOVAT POUZE KVALIFIKOVANÝ ELEKTROTECHNIK. Standardní konektor Připevněte kryt transformátoru pomocí dvou šroubů. Upozornění! Mezi přívodem proudu 110 V AC / 200 V AC a ovladač je nutno zapojit dvoupolohový vypínač. Zdroj napájení 110 V AC / 220 V AC, obvod a připojení k transformátoru musí být provedeny v souladu s elektrotechnickými směrnicemi kvalifikovaným elektrotechnikem, který vlastní oprávnění k této činnosti a splňuje bezpečnostní požadavky. RELÉ 5 metrů UPOZORNĚNÍ! Nepřipojujte ovladač ke zdroji napájení, který je používán jiným elektrickým přístrojem. 230 V AC 230 V AC Výstup Vm Bude-li ovladač připojen k reléové stanici libovolného typu, musí se nacházet ve vzdálenosti minimálně 5 metrů. 12
13 Instalace a připojení 5. Připojení snímače (Volitelné) Připojte vodiče snímače k horní svorkovnici označeném nápisem SNSR (G+S). Polarita zapojení není důležitá. VELMI HORKÝ HORKÝ UKAZATEL ÚSPOR TEPLÝ CHLADNÝ STUDENÝ 13
14 Programování ovladače zavlažování Programování ovl adače zavl ažování 1. Všeobecné informace 2. Nastavení aktuálního času a dne v týdnu Aby mohl ovladač zavlažování ovládat zavlažovací systém v požadovaných časech, je nutno nejdříve nastavit aktuální čas a datum. Nastavte volič do polohy TIME/DAY (Čas/den) a zmáčkněte tlačítko. Začnou blikat číslice představující hodiny. Pomocí tlačítek a nastavte podle potřeby aktuální čas (jestliže zařízení využívá 12 hodinové notace, je dopoledne označeno symbolem AM a odpoledne symbolem PM). Zmáčkněte tlačítko. Nyní začnou blikat minuty, Pomocí tlačítek a nastavte podle potřeby aktuální minuty. Zmáčkněte tlačítko. Na horním okraji displeje se objeví blikající šipka. Pomocí tlačítek a podle potřeby přesuňte blikající šipku na aktuální den v týdnu. Zařízení je možno přepnout na zobrazování 24-hodinového časového formátu. To se provádí současným zmáčknutím tlačítek a během doby, kdy čas bliká. Dalším současným zmáčknutím těchto tlačítek se zobrazování času znovu přepne do formátu AM/PM. Po naprogramování zařízení výše uvedeným postupem a je-li volič v režimu TIME/DAY se na displeji zobrazí, jestliže je v provozu jakýkoliv ventil, u otevřeného ventilu symbol spolu se zbývajícím časem do začátku zavlažování (odpočet). 14
15 Programování zavlažování skupinou ventilů Programování zavl ažování skupinou ventilů Jak již bylo uvedeno v předchozím textu, existují dva typy programování ventilů. 1. Programy A, B a C programování určené pro skupinu ventilů. 2. Nezávislý program 1 samostatné programování nezávisle pro každý jednotlivý ventil. Tento program je popsán na straně 21. Programování ovladače pro skupinu ventilů (A, B a C) Program A, B nebo C nebo program osvětlení (program osvětlení je popsán na straně 28) se volí otočením voliče do režimu PROGRAM. Na displeji se objeví jeden ze tří programů mačkejte tlačítko dokud se neobjeví požadovaný program, například A (objeví se také symbol programu osvětlení, viz strana 28). Požadovaný program zvolíte tlačítkem. Na displeji začne blikat slovo OFF. Zmáčkněte tlačítko a na displeji začne blikat ON. Nyní je zvolen program A. Program se zavírá (OFF) pomocí tlačítka. Nyní je program mimo provoz. Poznámka: V této fázi pokračujte v týdenním/cyklickém programování (viz strana 16/18). 15
16 Programování zavlažování skupinou ventilů 1. Týdenní programování Při této operaci se nastavují dny v týdnu, kdy budou v provozu ventily připojené k příslušnému programu. Otočte volič do polohy WEEKLY/CYCLIC (Program A, B a C). Zmáčkněte tlačítko a zvolte týdenní programování. Zmáčkněte tlačítko. V horní části displeje se pod pondělím (Monday) zobrazí blikající šipka. Chcete-li jako den zavlažování zvolit pondělí, zmáčkněte tlačítko. Šipka pod nápisem Monday zůstane nastavena a přestane blikat. Šipka nyní začne blikat pod úterý. Jestliže pondělí nemá být nastaveno jako den zavlažování, zmáčkněte tlačítko. Šipka zmizí a další šipka začne blikat pod úterý. Výše uvedený postup opakujte pro všechny dny v týdnu. 16
17 Programování zavlažování skupinou ventilů Programování časů spouštění pro týdenní zavlažování Při této operaci je možno nastavit až čtyři časy spuštění během jednoho dne, a to pro každý z programů (A, B a C). Každý čas spuštění nejdříve otevře hlavní ventil programu a následně se otevřou všechny zbývající ventily. Otočte volič do polohy START (program A, B nebo C). Na displeji se zobrazí: STARTS I, symbol týdenního programu a OFF nebo poslední naprogramovaný čas spuštění. Zmáčkněte tlačítko. Čas spuštění začne blikat. Čas se nastavuje pomocí tlačítek nebo (dávejte pozor, zda je nastaven 24 nebo 12-ti hodinový formát zobrazování času). V případě potřeby opakujte kroky pro START II, III, IV. Konkrétní čas spuštění se ruší tak, že ho označíte tlačítkem a zmáčknete tlačítko. Čas začne blikat. Nyní mačkejte tlačítko nebo dokud se na displeji neobjeví nápis OFF. Chcete-li použít další programy, zvolte nový program (např. B) a opakujte výše uvedené kroky. Pokračování programování je popsáno na straně 19 Volba ventilů. 17
18 Programování zavlažování skupinou ventilů 2. Programování cyklického zavlažování V tomto režimu je ovladač naprogramován tak, aby realizovat zvolený program ve zvolených cyklických časech. Cyklus může být nastaven od jednoho do 30 dní. Doba cyklu bude stejná pro všechny ventily přiřazené zvolenému programu. Volba času cyklu Otočte volič do režimu WEEKLY/CYCLIC (program A, B nebo C). Mačkejte tlačítko dokud se na displeji neobjeví symbol a DAYS 1 (cyklus zavlažování je 1 den). Zmáčkněte tlačítko. DAYS 1 začne blikat. Pomocí tlačítek nebo nastavte podle potřeby dobu cyklu. Maximální hodnota je DAYS 30 (30 dní). Začátek cyklu zavlažování při cyklickém programování Zde se nastavuje čas a den začátku cyklického zavlažování (při cyklickém zavlažování se nastavuje pouze čas spuštění). Všechny ventily přiřazené zvolenému programu budou otevřeny v postupném pořadí. Jakmile se uzavře první ventil, otevře se ventil druhý. Je třeba nastavit počet dní předcházejících spuštění programu. 0 DAYS program začne stejného dne, 1 DAYS zavlažování začne následujícího dne, atd. Maximální počet dnů předcházejících zavlažování je 14 dní. Otočte volič do polohy START (program A, B a C). Na displeji se objeví STARTS I a poslední zobrazený čas spuštění nebo nápis OFF. Zmáčkněte tlačítko. Začnou blikat hodiny. Pomocí tlačítek a nastavte podle potřeby čas spuštění. Zmáčkněte tlačítko. Začnou blikat minuty. Pomocí tlačítek a nastavte podle potřeby minuty času spuštění. Mačkejte tlačítko dokud se na displeji neobjeví číslo 1 a nápis DAYS. Pomocí tlačítek nebo zadejte podle potřeby počet dnů předcházejících spuštění cyklu. 18
19 Programování zavlažování skupinou ventilů 3. Volba ventilu/ventilů do skupiny ventilů (A, B nebo C) Při této operaci se volí, které ventily mají být přiřazeny zvolenému programu. Pro konkrétní program lze zvolit 1 až 24 ventilů. UPOZORNĚNÍ! Každý jednotlivý ventil lze přiřadit pouze jednomu ze čtyřech programů (A, B, C, I). Nastavte volič do polohy VALVES (program A, B nebo C). Na displeji se zobrazí následující informace: zvolený program, ventil a symbol vedle již zvolených ventilů. Zmáčkněte tlačítko. Blikat začne první dostupný. Ke zvolení ventilu zmáčkněte. Symbol zvoleného ventilu přestane blikat. Nyní začne blikat další ventil v pořadí, atd. Zvolení ventilu se ruší pomocí tlačítka. Ventil zmizí. Nyní začne blikat další ventil v pořadí a tak dále. K zobrazení všech ventilů, které jsou k dispozici v daném programu zmáčkněte tlačítko. 19
20 Programování zavlažování skupinou ventilů 4. Volba doby zavlažování pro každý ventil Dobu zavlažování každého ventilu je možno naprogramovat na hodnotu mezi 1 minutou a 9 hodinami (8:59). Nastavte volič do polohy DURATION (program A, B nebo C). Na displeji se objeví symbol aktuálního programu spolu s typem programu (týdenní/cyklický), symbolem doby trvání a symbolem ventilu vedle ventilu, který jste zvolili. Zmáčkněte tlačítko. Začnou blikat hodiny. Pomocí tlačítek a nastavte podle potřeby hodiny. Zmáčkněte tlačítko. Začnou blikat minuty. Pomocí tlačítek a nastavte podle potřeby minuty. K přesunutí šipky na další ventil zmáčkněte tlačítko. UPOZORNĚNÍ! Bude-li doba zavlažování nastavena na 0:00, nedojde k otevření odpovídajícího ventilu. 20
21 Programování jednotli vých ventilů N ezávi slý pr ogram I Programování jednotlivých ventilů Nezávislý program I Programování ovladače na jednotlivý ventil Nezávislý program I Nejdříve zvolte požadovaný ventil a poté pokračujte s programování zavlažování následujícím způsobem. 1. Volba ventilu pro nezávislý program I Přepněte volič do polohy VALVE (v nezávislém programu I). Na displeji se objeví symbol I a symbol prvního dostupného ventilu (zvolit lze jakýkoliv ventil, který dosud nebyl přiřazen jinému programu). Zmáčkněte několikrát tlačítko dokud se u požadovaného ventilu neobjeví symbol. Otočte volič na nastavování doby zavlažování. 21
22 Programování jednotlivých ventilů Nezávislý program I 2. Nastavení doby zavlažování (nezávislý program I) Dobu zavlažování každého ventilu je možno naprogramovat na hodnotu mezi 1 minutou a 9 hodinami (8:59). Nastavte volič do polohy DURATION (nezávislý program I). Na displeji se objeví symbol I, symbol doby trvání, symbol ventilu vedle ventilu, který jste zvolili a dále číslo označující počet hodin. Zmáčkněte tlačítko. Začnou blikat hodiny. Pomocí tlačítek a nastavte podle potřeby hodiny. Zmáčkněte tlačítko. Začnou blikat minuty. Pomocí tlačítek a nastavte podle potřeby minuty. UPOZORNĚNÍ! Bude-li doba zavlažování nastavena na 0:00, nedojde k otevření odpovídajícího ventilu. 22
23 Programování jednotlivých ventilů Nezávislý program I 3. Zavlažování podle dne v týdnu Volba dnů k zavlažování Při této operaci se nastavují dny v týdnu, kdy bude pracovat zvolený ventil. Otočte volič do polohy WEEKLY/CYCLIC (Nezávislý program I). Zmáčkněte tlačítko a zvolte týdenní program. Zmáčkněte tlačítko. V horní části displeje se pod pondělím (Monday) zobrazí blikající šipka. Chcete-li jako den zavlažování zvolit pondělí, zmáčkněte tlačítko. Šipka pod nápisem Monday zůstane nastavena a přestane blikat. Šipka nyní začne blikat pod úterý. Jestliže pondělí nemá být nastaveno jako den zavlažování, zmáčkněte tlačítko. Šipka zmizí a další šipka začne blikat pod úterý. Výše uvedený postup opakujte pro všechny dny v týdnu. 23
24 Programování jednotlivých ventilů Nezávislý program I Čas spuštění zavlažování pro týdenní program Při této operaci je možno nastavit až čtyři různé časy spuštění pro období 24 hodin. Ventil se otevře v těchto časech a na nastavenou dobu. Otočte volič do polohy START (Nezávislý program I). Na displeji se zobrazí: STARTS I, symbol týdenního programu a slovo OFF nebo poslední naprogramovaný čas spuštění, a symbol vedle zvoleného ventilu. Zmáčkněte tlačítko. Zobrazené údaje začnou blikat (nebo poslední čas spuštění). Čas se nastavuje pomocí tlačítek nebo (dávejte pozor, zda je nastaven 24 nebo 12-ti hodinový formát zobrazování času). Opakujte kroky 2 a 3 při programování START 2, 3, 4 (START II-III-IV), je-li to potřeba. Ke zrušení konkrétního času spuštění zvolte čas pomocí tlačítka a zmáčkněte tlačítko. Na displeji začne blikat hodnota hodin. Podle potřeby mačkejte tlačítko nebo dokud se na displeji neobjeví slovo OFF. 24
25 Programování jednotlivých ventilů Nezávislý program I 4. Programování cyklického zavlažování V tomto režimu je ovladač naprogramován tak, aby spouštěl zvolený ventil ve zvolených cyklických časech. Cyklus může být nastaven od jednoho do 30 dní. Volba času cyklu Otočte volič do režimu WEEKLY/CYCLIC (Nezávislý program I). Mačkejte dokud se na displeji neobjeví symbol a DAYS 1 (cyklus zavlažování je 1 den). Zmáčkněte tlačítko. DAYS 1 začne blikat. Pomocí tlačítek nebo nastavte podle potřeby dobu cyklu. Maximální hodnota je DAYS 30 (30 dní). Začátek cyklu zavlažování při cyklickém programování Zde se nastavuje čas a den začátku cyklického zavlažování zvoleného ventilu. Je třeba nastavit počet dní předcházejících prvnímu spuštění. 0 DAYS program začne stejného dne, 1 DAYS zavlažování začne následujícího dne, atd. Maximální počet dnů předcházejících zavlažování je 14 dní. Otočte volič do polohy START (Nezávislý program I). Na displeji se objeví STARTS I. Zmáčkněte tlačítko. Začnou blikat hodiny. Pomocí tlačítek a nastavte podle potřeby čas spuštění. Zmáčkněte tlačítko. Začnou blikat minuty. Pomocí tlačítek a nastavte podle potřeby minuty času spuštění. Mačkejte tlačítko dokud se na displeji neobjeví číslo 0 a nápis DAYS (poslední naprogramovaný počet dní v cyklu). Pomocí tlačítek nebo zadejte podle potřeby počet dnů předcházejících spuštění cyklu. Chcete-li naprogramovat další ventily pro nezávislý program I, vraťte se na stranu 21 na odstavec "Volba ventilu (Nezávislý program I). 25
26 Pokr očilé pr ogramování Pokročilé programování 1. Přidávání hnojiva (F) Čas přidávání hnojiva se nastavuje samostatně pro každý jednotlivý ventil. Hnojivo se přidává během zavlažování po dobu 10% až 90% času zavlažování konkrétního ventilu. K přidání hnojiva dojde vždy uprostřed intervalu zavlažování. Příklad: Konkrétní ventil byl naprogramován na zavlažování 60 minut. Přídavek hnojiva je nastaven na 20%. Pravidelné zavlažování bude spuštěno na prvních 24 minut (bez přídavku hnojiva). Následně bude hnojivo aplikováno po dalších 12 minut (20% naplánovaného času); poté bude běžné zavlažování pokračovat po dalších 24 minut. Tímto způsobem se zajišťuje propláchnutí vedení. Otočte volič do polohy FERTILIZER. Na displeji se objeví ventil aplikující hnojivo (F) a symbol %. Mačkejte tlačítko dokud nezačne blikat požadovaný ventil. Na displeji se objeví 00 %. Zmáčkněte tlačítko. 00 % začne blikat. Pomocí tlačítek a nastavte podle potřeby procento času. Opakujte výše uvedené kroky pro všechny požadované ventily. 26
27 Pokročilé programování 2. Snímač Snímač je ovládán pomocí uzavření ventilu, kterému je přiřazen, podle odpovídajících podmínek, např. deště, teploty nebo vlhkosti. Provozní snímač zabrání otevření ventilu (nebo zajistí jeho uzavření). Obsluha může ke snímači přiřadit libovolný ventil. Otočte volič do polohy SENSOR. Na displeji se zobrazí symbol. Zmáčkněte tlačítko. Blikat začne blikat symbol prvního dostupného ventilu. Ke zvolení ventilu zmáčkněte. Symbol zvoleného ventilu přestane blikat. Nyní začne blikat symbol dalšího dostupného ventilu. UPOZORNĚNÍ! Ventil naprogramovaný na dobu zavlažování 0:00 nelze připojit ke snímači. 27
28 Pokročilé programování 3. Program zahradního osvětlení Zahradní osvětlení je možno ovládat pouze pomocí týdenního programu. Toto osvětlení je samostatným programem. Nemá vliv na hlavní ventil, snímač, režim hnojení nebo program vodního rozpočtu. Funkce zahradního osvětlení je možno použít pouze s relé na 24 V AC do 40 ma. 1. Programování zahradního osvětlení Otočte volič do polohy PROGRAM. Na displeji se zobrazí pouze jeden z programů. Mačkejte tlačítko dokud se nezobrazí program osvětlení. Zmáčkněte tlačítko. Na displeji začne blikat slovo OFF. Zmáčknutím tlačítka se OFF změní na ON (toto bude blikat). Nyní byl zvolen program zahradního osvětlení. K ukončení programu (OFF) zmáčkněte tlačítko. Pokračujte v programování požadovaných dat pro zahradní osvětlení podle instrukcí uvedených pro týdenní programování na straně
29 Pokročilé programování 4. Vodní rozpočet Naprogramovanou dobu zavlažování je možno prodloužit nebo zkrátit pro všechny ventily stanovením procenta pro dobu provozu. K dispozici jsou dvě následující alternativy: 1. Nastavení stejné procentuální hodnoty pro všechny ventily. 2. Naprogramování různých procentuálních hodnot pro jednotlivé ventily podle příslušného programu A, B a C a nezávislých ventilů I. 1. Úprava vodního rozpočtu pro všechny ventily Otočte volič do polohy WATER BUDGET. Na displeji se objeví následující: ALL, 00, +, %, symbol doby trvání a symbol všech označených ventilů. Zmáčkněte tlačítko. Na displeji začne blikat 00. Pomocí tlačítek nebo nastavte korekci v % pro všechny ventily. Poznámka! Jestliže byl VODNÍ ROZPOČET naprogramován pro jeden z programů (A, B, C, I), nebude možno přejít do režimu ALL (Všechny). 2. Úprava vodního rozpočtu pro programy (A, B, C, I) Otočte volič do polohy WATER BUDGET. Na displeji se objeví následující: ALL, 00, +, %, symbol doby trvání a symbol všech označených ventilů. Mačkejte tlačítko dokud se na displeji neobjeví Program A a symbol pro všechny ventily přiřazené programu A. Zmáčkněte tlačítko. Na displeji začne blikat 00. Pomocí tlačítek nebo nastavte korekci. K naprogramování programů B, C a nezávislého programu I mačkejte tlačítko. Poznámka! Byl-li naprogramován vodní rozpočet pro všechny ventily (ALL), nebude možno provést nastavení pro žádný z programů samostatně (programy A, B, C a I). 29
30 Pokročilé programování 5. Vypnutí při dešti Tato volba se používá k dočasnému přerušení zavlažování několika nebo všech ventilů, například při dešti. Plán zavlažování zůstává uložen v paměti ovladače, ale není realizován. V režimu ALL (Všechny) povede přerušení k zastavení všech ventilů. Další možností je zastavení skupiny ventilů podle jejich přiřazení do skupiny A, B, C nebo I. Přerušení provozu je možno nastavit na 1 až 99 dní. Na konci této doby se ovladač vrátí na původní naprogramovaný plán zavlažování. 1. Přerušení provozu všech ventilů Otočte volič do polohy RAIN OFF. Na displeji se zobrazí DAYS 0, slovo ALL a symboly ventilů. Zmáčkněte tlačítko. Na displeji začne blikat DAYS 0. Pomocí tlačítek a nastavte potřebný počet dnů přerušení provozu všech ventilů. 2. Přerušení provozu ventilů přiřazených k programům A, B, C nebo I Mačkejte tlačítko dokud se na displeji neobjeví Program A a symbol ventilů přiřazených programu A. Zmáčkněte tlačítko. DAYS 0 začne blikat. Pomocí tlačítek a nastavte potřebný počet dnů přerušení provozu všech ventilů přiřazených programu A. Poznámka! Jestliže již byly ventily určené k zastavení přiřazeny jednomu z programů, nebude možno zastavit všechny ventily v režimu ALL (Všechny). 30
31 Pokročilé programování 6. Ruční Ventily je možno aktivovat ručně pomocí jedné z následujících pěti voleb: 1. Ručně lze ovládat VŠECHNY ventily. 2. Ručně je možno řídit ventily přiřazené ke specifickému programu (A, B nebo C). 3. Ručně lze ovládat více než jeden program (např. A a B). 4. Ručně je možno ovládat všechny ventily přiřazené nezávislému programu I. 5. Ručně lze ovládat jeden nebo více ventilů přiřazených nezávislému programu I. 1. Ruční ovládání všech ventilů Otočte volič do ručního režimu (Manual). Na displeji se zobrazí symbol, slovo ALL a symbol všech naprogramovaných ventilů. Zmáčkněte tlačítko. Na displeji se okamžitě objeví slovo HOLD a zůstane zde na několik sekund. Ventily se otevřou v následujícím pořadí: 1. Ventily naprogramované pro nezávislý program I, ve vzestupném pořadí, 2. Ventily přiřazené programu A a poté programu B a C. 2. Ruční ovládání ventilů přirazených programům A, B, C nebo I Zmáčkněte tlačítko. Začne blikat symbol jednoho z programů. Mačkejte tlačítko dokud se nezobraz požadovaný program(například program A). Na displeji se nyní zobrazí symboly ventilů přiřazených tomuto programu spolu se symbolem. Zmáčkněte tlačítko. Na displeji se okamžitě objeví slovo HOLD a po několika sekundách se zobrazí slovo ON. Ventily přiřazené zvolenému programu se budou otevírat v daném pořadí. 3. Ruční ovládání jednoho z nezávislých ventilů I Mačkejte tlačítko dokud nezmizí I. Na displeji začne blikat symbol prvního ventilu přiřazeného skupině I. Pomocí tlačítka zvolte požadovaný ventil. Zmáčkněte tlačítko. Na displeji se okamžitě objeví slovo HOLD a po několika sekundách se zobrazí slovo ON. Zvolený ventil se okamžitě otevře. 31
32 Pokročilé programování 7. Testování Otočte volič do polohy TEST/RESET. Sériové testování naprogramovaných ventilů Zmáčkněte současně na 4 sekundy tlačítka a. Na displeji se zobrazí všechny naprogramované ventily a na řádku prvního ventilu se objeví kapka - tímto se naznačuje, že je ventil otevřený. Zmáčkněte tlačítko. První ventil se uzavře a otevře se další ventil v pořadí. Je-li jeden z ventilů zkratován, bude kapka vedle tohoto ventilu blikat. Ventil je v tomto případě nutno demontovat nebo opravit. Pouze poté bude možno s testováním pokračovat. Testování individuálního ventilu Zmáčkněte tlačítko. Na displeji ze zobrazí symboly všech ventilů a symbol ventilu 1 bude blikat. Pomocí tlačítka zvolte ventil, který chcete otestovat (symbol zvoleného ventilu bude blikat). Zmáčkněte tlačítko. Zvolený ventil se otevře a na stejném řádku se zobrazí symbol kapky. Zmáčkněte symbol. Ventil se uzavře. Poznámka: Aby bylo možno provést test ventilu pro přidávání hnojiva, je nutné otevřít jeden z ventilů a hlavní ventil (je-li použit) ručně tak, aby se zajistil průtok vody. Pouze až poté bude možné provést elektrické testování ventilu hnojení. 8. Resetování Tato funkce umožňuje vymazat všechny programy uložené v paměti ovladače. Otočte volič do polohy TEST/RESET. Zmáčkněte současně na 4 sekundy tlačítka a. Všechny programy uložené v ovladači budou smazány. Na obrazovce se objeví plný displej, čímž se potvrzuje vymazání všech programů. Postup byl nyní úspěšně ukončen. Na obrazovce se objeví počet ventilů a výrobní kód (MNF). Ovladač je nutno znovu naprogramovat. 32
33 Údržba Údržba 1. Varování v případě vybité baterie V případě, že je baterie téměř vybitá, objeví se na displeji ikona. Baterii je nutno v tomto případě co nejdříve vyměnit. Baterie slouží jako záloha napájení pouze pro hodiny. Program je uložen v paměti ovladače (až 20 let!) bez nutnosti zajistit přívod proudu. Poznámka! Jestliže dojde k výpadku napájení při téměř vybité baterii, bude nutné znovu nastavit čas. Po obnovení napájení budou hodiny blikat a programy budou v provozu. Hodiny blikají jako varování pro operátora, že došlo k výpadku napájení (tj. situaci, kdy není k dispozici přívod elektrického proudu ani baterie). Nyní je třeba vyměnit baterii a provést nové nastavení hodin. * Baterii je nutno měnit minimálně jednou za rok (používejte alkalické baterie). 2. Varování při absenci napájení Jestliže není z jakéhokoliv důvodu do ovladače přiváděna elektrická energie, objeví se na displeji ovladače ikona. UPOZORNĚNÍ! V případě výpadku přívodu elektrického proudu se ventily neotevřou, ale na ovladači se bude i nadále zobrazovat program. POZNÁMKA! Programování ovladače nelze provádět v případě, že není k dispozici přívod proudu a baterie je téměř vybitá. 3. Filtr Před ventil ovladače je nutno nainstalovat filtr. Filtr je třeba proplachovat každých několik měsíců nebo podle potřeby. 4. Tlak vody Doporučený tlak vody je 1 6 bar. 33
34 Údržba 5. Řešení problémů Zjišťování a odstraňování Problém Příčina Řešení Ventil se neotevře v automatickém programu nebo počítačem řízením ručním provozu. Blikající symbol kapky na řádku jednoho z ventilů na displeji. Ovladač není možno naprogramovat / na displeji se nic nezobrazuje. Na displeji bliká ikona snímače a ventil se neotevře. Ventil se neuzavře. Je odpojen připojovací kabel ventilu. Zkrat na kabelu ventilu nebo solenoidu. Problém v silovém obvodu, závada na baterii. Zkratovaný snímač. Provozní páčka na ventilu v poloze OPEN (Otevřeno). Znečištění a vodní kámen ve ventilu. Problém s ventilem (např. protržená membrána). Pečlivě prověřte připojení vodičů a kabelu ventilu. Zkontrolujte připojené vodičů nebo vyměňte solenoid. Zkontrolujte zdroj napájení / transformátor nebo vyměňte baterii. Vyměňte snímač nebo opravte připojení. Utočte páčku do polohy uzavřeno (AUTO). Vyčistěte ventil. Vyměňte ventil. Nesprávná funkce ovladače. Vadná paměť. * Proveďte resetování (RE- SET): Zmáčkněte současně na 4 sekundy tlačítka a. Všechny programy uložené v ovladači budou smazány. Na obrazovce se objeví plný displej, čímž se potvrzuje vymazání všech programů. Postup byl nyní úspěšně ukončen. Na obrazovce se objeví počet ventilů a výrobní kód (MNF). Ovladač je nutno znovu naprogramovat. Viz strana 32. * Poznámka: Tato operace zruší všechny programy, které byly dříve uloženy v ovladači. 34
35 Příslušenství Příslušenství Ventil 3/4 a solenoid 24 V AC Ventil 1 a solenoid 24 V AC Ventil 1 1/2 a solenoid 24 V AC Ventil 2 a solenoid 24 V AC Transformátor 24 V AC / žílový ovládací kabel ventilu (cívka 50 m) 6-žílový ovládací kabel ventilu (cívka 50 m) 8-žílový ovládací kabel ventilu (cívka 50 m) 12-žílový ovládací kabel ventilu (cívka 50 m) Snímač Modul se 4 ventily B
