HR-V210E NÁVOD K OBSLUZE BEZPEČNOST PŘEDEVŠÍM VIDEOREKORDÉR ČESKY

Transkript

1 CZ VIDEOREKORDÉR HR-V210E ČESKY LPT A COPYRIGHT 2004 VICTOR COMPANY OF JAPAN, LTD. BEZPEČNOST PŘEDEVŠÍM... 1 Tlačítka, konektory a indikátory... 3 Základní propojení... 4 Základní nastavení... 5 Automatické nastavení... 5 Zavádění předvoleb... 6 Nastavení jazyka... 6 Funkce T-V Link... 6 Přehrávání... 7 Nahrávání... 8 Časované nahrávání... 9 Programování expresního časovače... 9 Kontrola, zrušení nebo změna nastavení programu Hlášení upozorňující na kolizi programů Zobrazění upozornění na casové nahrávání Střih Střih pomocí jiného videorekordéru nebo kamkordéru Doplňková nastavení Nastavení módu Nastavení hodin Nastavení tuneru Nastavení videokanálu Specifikace NÁVOD K OBSLUZE Vytištěno v Číně 0504ASR-PR-BJ BEZPEČNOST PŘEDEVŠÍM Bezpečnostní opatření Typový štítek a bezpečnostní upozornění uvedená na zadní stěně přístroje. VÝSTRAHA:UVNITŘ PŘÍSTROJE JE NEBEZPEČNÉ NAPĚTÍ. VÝSTRAHA:NEVYSTAVUJTE PŘÍSTROJ DEŠTI NEBO VLHKOSTI, ZABRÁNÍTE NEBEZPEČÍ POŽÁRU A ÚRAZU. UPOZORNĚNÍ Nebudete-li přístroj používat delší dobu, je vhodné odpojit sí ovou šňůru ze zásuvky. Uvnitř přístroje je nebezpečné napětí. Zásahy do přístroje svěřte odbornému servisu. Abyste předešli nebezpečí úrazu nebo požáru, odpojte sí ový přívod vždy před připojováním nebo odpojováním signálových vodičů nebo antény. POZOR 1. Tento přístroj je schopen přijímat i barevný televizní signál v systému SECAM jak pro nahrávání tak pro přehrávání. 2. Nahrávky televizního signálu SECAM jsou při přehrávání na jiném videorekordéru v systému SECAM černobílé nebo nemají normální barevné podání při přehrávání na jiném videorekordéru v systému PAL. 3. Kazety nahrané v systému SECAM nebo nahrávky jiného rekordéru v systému SECAM jsou při přehrávání na tomto videorekordéru černobílé. DŮLEŽITÉ Před instalací nebo obsluhou přístroje si přečtěte upozornění na straně 1 a 2. Vezměte na vědomí, že může být protizákonné kopírovat nahrané kazety, záznamy, disky bez souhlasu vlastníka autorských práv zvukové nebo videonahrávky, vysílaného nebo kabelem šířeného programu a literárního, dramatického, hudebního nebo jiného uměleckého díla na nich obsaženého. Tlačítko 1 nevypíná napájení přístroje úplně, ale vypíná a zapíná přívod provozního proudu. "`" znamená pohotovostní režim přístroje, "!" znamená zapnuto. Videokazety nahrané na jiném videorekordéru v režimu LP (Long Play) nemohou být v tomto videorekordérů přehrávány. 1

2 V tomto videorekordéru mohou být použity kazety označené VHS (nebo S-VHS). Nahrávání ve formátu S-VHS však není u tohoto modelu možné. HQ VHS je kompatibilní s existujícím vybavením VHS. Když je přístroj nainstalován ve skříňce nebo na polici, zajistěte, aby bylo dostatek místa na všech stranách přístroje pro zajištění ventilace (10 cm nebo více po obou stranách nad a za přístrojem). Při vyhazování baterií je třeba brát v úvahu problémy životního prostředí a striktně se řídit místními pravidly nebo zákony, které platí pro znehodnocování těchto baterií. Nerespektování následujících upozornění může vést k poškození videorekordéru, dálkového ovladače nebo videokazety. 1. Videorekordér NEUMISŤUJTE do prostředí s extrémními teplotami nebo vlhkostí.... na přímé sluneční světlo.... do prašného prostředí.... na místa, kde se vytvářejí silná magnetická pole.... na nestabilní nebo vibrující plochy. 2. NEZAKRÝVEJTE větrací otvory přístroje. (Jsou-li ventilační otvory blokovány novinami, látkami atd., teplo nebude moci z přístroje unikat.) 3. NEPOKLÁDEJTE těžké předměty na videorekordér nebo dálkový ovladač. 4. NEPOKLÁDEJTE nic, co se může rozlít na videorekordér nebo dálkový ovladač. (Pokud se do tohoto zařízení dostane voda, může dojít k požáru nebo k úrazu elektrickým proudem.) 5. NEVYSTAVUJTE přístroj kapající vodě nebo postříkání. 6. NEPOUŽÍVEJTE toto zařízení v koupelně nebo na místech, kde je voda. Stejně tak NEPOKLÁDEJTE žádnou nádobu, která je naplněná vodou (jako např. kosmetika nebo léky, květinové vázy, rostliny v květináči, šálky atd.) na tento přístroj. 7. NEPOKLÁDEJTE na tento přístroj žádné zdroje otevřeného ohně, jako např. zapálené svíčky. 8. NEVYSTAVUJTE přístroj prudkým nárazům během přepravy. KONDENZACE VLHKOSTI Vzdušná vlhkost na videorekordéru zkondenzuje při přemístění z chladného do teplého prostředí nebo za velmi vysoké vnější vlhkosti stejně jako se sráží vlhkost na sklenici naplněné chladnou tekutinou. Vlhkost zkondenzovaná na bubnu s hlavami může poškodit pásek. Jestliže se zkondenzovaná vlhkost objeví, nechte přístroj několik hodin zapnutý, aby mohl vyschnout. Používání dálkového ovladače Před použitím vložte lithiovou baterii typu CR2032 do pouzdra na baterii správným způsobem, tj. plusovou (+) stranou směrem nahoru. Pro otevření pouzdra ovládání stiskněte uvolňovací jazýček a opatrně vysuňte držák na baterii. Uvolňovací jazýček Dálkový ovladač je schopen ovládat většinu funkcí Vašeho videorekordéru, stejně jako základní funkce televizorů JVC. Namiřte dálkový ovladač na okénko senzoru na videorekordéru. Maximální provozní dosah je přibližně 8 m. Pro obsluhu Vašeho televizoru JVC použijte kterékoliv z následujících tlačítek: TV 1, TV, TV PR +/ nebo TV %+/. Jestliže dálkový ovladač nepracuje správně, vyjměte baterie a okamžik počkejte, poté vložte baterii zpět a zkuste obsluhu znovu. Pozor na vyměnitelnou lithiovou baterii S baterií používanou v tomto přístroji může být spojeno riziko vzniku požáru nebo poleptání chemikáliemi, pokud s ní není zacházeno správně. Baterii nedobíjejte, nerozebírejte, nezahřívejte nad 100ˇC, ani nespalujte. Baterii vyměňte za baterii typu CR2032. Doporučujeme značku Panasonic (Matsushita Electric) nebo Maxell. Pokud není baterie vyměněna správně, vzniká nebezpečí výbuchu nebo vzniku požáru. Použitou baterii okamžitě zlikvidujte. Udržujte ji z dosahu dětí. Nerozebírejte ji a neházejte do ohně. Čištění video hlav K zašpinění hlav dochází v následujících případech: v prostředí s vysokou teplotou a vlhkostí. v prašném prostředí. v případě defektu, špíny nebo plísně na videopásku. v případě neustálého dlouhodobého používání. Video hlavy čistěte pomocí suché čistící kazety TCL-2 když: se během přehrávání objeví hrubý a špatný obraz. je obraz nečistý a nebo se vůbec neobjeví. se na obrazovce objeví "POUŽIJTE ČISTÍCÍ KAZETU" (pouze, když je "O.S.D." nastaveno na "ZAP" ( 12)). Použitelné videokazety Nahrávky z kompaktních VHS kamkordérů lze v tomto videorekordéru přehrávat. Nahranou videokazetu jednoduše vložte do adaptéru VHS videokazet a dále lze již postupovat jako s běžnou VHS videokazetou. Tento videorekordér je schopen nahrávat na běžné VHS a Super VHS videokazety. Je však schopen nahrávat pouze běžný VHS signál. *Nahrávání S-VHS není u tohoto videorekordéru možné. POZOR: PRO UŽIVATELE MOBILNÍCH TELEFONŮ: Používání mobilního telefonu v blízkosti videorekordéru může způsobit chvění na TV obrazovce nebo změnit obrazovku na displej s modrým pozadím. UMÍSTĚNÍ VIDEOREKORDÉRU: Některé televizory nebo jiná zařízení generují silné magnetické pole. Neumis ujte takováto zařízení na videorekordér, protože mohou způsobit rušení obrazu. 2

3 Tlačítka, konektory a indikátory Dálkový ovladač Čelní panel Otvor pro vložení videokazety Nahrávání 7 Zastavení/ vysunutí videokazety 0 číselná tlačítka PR+/ Převíjení zpět 3 Okénko senzoru infračerveného signálu Přehrávání 4 Převíjení vpřed 5 Panel displeje Indikátor přehrávání Indikátor nahrávání Indikátor režimu časovače Indikátor předvolby kanálu a vnějšího vstupu/zobrazení času* Indikátor VCR Indikátor REVIEW *Při každém stisku : se na panelu displeje střídavě zobrazí číslo kanálu a čas. Zadní panel Kabel sí ového přívodu *U tohoto videorekordéru nefunguje. Obrazovkový displej Stisknete-li (OK) na dálkovém ovladači, když je "O.S.D." nastaveno na "ZAP" ( 12), zobrazí se na obrazovce současný stav videorekordéru. Pro vymazání obrazovkového displeje stiskněte znovu (OK). Indikace nejsou nahrávány, i když je videorekordér v nahrávacím režimu. A Režim operace videorekordéru B Směr posuvu pásku C Indikátor znacky D Počítadlo pásku E Indikace času zbývajícího do konce pásku F Indikace polohy pásku* *Poloha " q"vzhledem k "0" (začátek) nebo "+" (konec) ukazuje, v kterém místě se pásek právě nachází. G Současný den/měsíc/rok H Zobrazení času I Indikátor kanálu a vnějšího vstupu J Značka vložené videokazety 3

4 Základní propojení A Zkontrolujte obsah Přesvědčte se, že balení obsahuje veškeré příslušenství, které je uvedeno v odstavci "Specifikace" ( 16). B Umístěte videorekordér Umístěte videorekordér na stabilní, vodorovný povrch. C Připojte videorekordér k televizoru Anténní konektor Zadní strana televizoru RF zapojení A Odpojte kabel TV antény od televizoru. B Zapojte kabel TV antény do konektoru ANT. IN na zadní straně videorekordéru. C Připojte dodávaný RF kabel ke konektoru RF OUT na zadní straně videorekordéru a k anténnímu konektoru na televizoru. AV zapojení Je-li Váš televizor vybaven 21-kolíkovým konektorem SCART, prove te AV zapojení, abyste zlepšili kvalitu obrazu během přehrávání videokazet. A Prove te zapojení antény, videorekordéru a televizoru podle obrázku. B Pomocí dokoupitelného 21-kolíkového kabelu SCART propojte konektor L-1 IN/OUT na zadní straně videorekordéru s 21-kolíkovým konektorem SCART u televizoru. D Připojte videorekordér k síti Zasuňte vidlici kabelu sí ového přívodu do sí ové zásuvky. 21-kolíkový konektor SCART Kabel TV antény 21-kolíkový kabel SCART (není součástí příslušenství) RF kabel (v příslušenství) Kabel sí ového přívodu ANT. IN Zadní strana videorekordéru L-1 IN/OUT RF OUT Do sítě 4

5 Základní nastavení Po prvním stisknutí 1 pro zapnutí videorekordéru spustí videorekordér funkci automatického nastavení nebo zavádění předvoleb. POZOR: Jestliže jste připojili videorekordér k televizoru s funkcí T-V Link pomocí plně obsazeného 21-kolíkového kabelu SCART a je-li televizor zapnut, videorekordér automaticky provede zavádění předvoleb ( 6), i když jste provedli automatické nastavení. Dříve než začnete: Prove te "Základní propojení" ( 4). Nastavte televizor do režimu AV (při AV zapojením) nebo na UHF kanál 36 (při RF zapojení) Automatické nastavení Automatické nastavení kanálů POZOR: Jestliže provádíte automatické nastavení poprvé, neodpojujte videorekordér od přívodu elektřiny (střídavé napětí) nestiskávejte žádné tlačítko, pokud k tomu nejste vyzváni zajistěte, aby nedošlo k přerušení automatického nastavení během doby, kdy tato operace stále probíhá A Zapněte videorekordér Stiskněte 1. Objeví se obrazovka s nastavením země. Jestliže jste připojili Váš televizor pomocí RF zapojení a obrazovkový displej, který je přenášen na UHF kanálu 36 je zdeformován, prove te "Nastavení videokanálu" ( 15). B Zvolte Vaši zemi Stisknutím rt přesuňte ukazatel na Vaší zemi a poté stiskněte OK. Jazyk pro obrazovkový displej je automaticky zvolen v závislosti na zvolené zemi. Objeví se nabídka pro nastavení hodin. Pokud jste zvolili BELGIUM nebo SUISSE, objeví se obrazovka pro nastavení jazyka. Stisknutím rt přesuňte ukazatel na požadovaný jazyk a poté stiskněte OK. C Nastavte čas, datum a rok Stiskněte rt, až se objeví požadovaný čas a poté stiskněte OK nebo e. Obdobně nastavte datum a rok. (Přidržením rt se čas mění ve 30-minutových intervalech nebo se mění den v 15-denních intervalech.) Poté stiskněte MENU. D Prove te automatické nastavení Stisknutím rt přesuňte ukazatel na "AUTOMATICKÉ LADĚNÍ" a poté stiskněte OK nebo e. Během automatického nastavení NE stiskávejte žádné tlačítko. E Zkontrolujte výsledek Pokud se automatické nastavení kanálu zdařilo, Zapněte televizor a zvolte jeho videokanál nebo AV režim. Poté se pomocí tlačítek PR přesvědčte, že do paměti videorekordéru byly uloženy všechny potřebné stanice. Pokud se automatické nastavení kanálu nezdařilo, Přesvědčte se, že jsou kabely správně připojeny. Vypněte videorekordér a poté jej opět zapněte. Stiskněte OK pro obnovení procesu nebo přístroj vypněte a poté ho zase znovu zapněte. Objeví se obrazovka s nastavením země. Prove te znovu "Automatické nastavení" nebo "Zavádění předvoleb" ( 6). 5

6 Zavádění předvoleb Automatické ladění zaváděním přednastavených dat z televizoru POZOR: Tuto funkci lze použít pouze u televizorů, které jsou vybaveny funkcí T-V Link atd.* Vždy používejte plně obsazený 21-kolíkový kabel SCART. *Kompatibilní s televizory, které jsou vybaveny funkcí T-V Link, EasyLink, Megalogic, SMARTLINK, Q-Link, DATA LOGIC nebo NexTView Link a připojenými přes plně obsazený 21-kolíkový kabel SCART. Stupeň kompatibility a funkce, které jsou k dispozici se mohou u různých systémů lišit. Dříve než začnete: Prove te kroky 1 2 z odstavce "Automatické nastavení" ( 5). A Prove te zavádění předvoleb Stisknutím rt přesuňte ukazatel na "T-V LINK" a poté stiskněte OK nebo e. Během zavádění předvoleb NE stiskávejte žádné tlačítko. Když je automatické nastavení ukončeno, objeví se "UKONČENO" přibližně na 5 sekund a poté je obnoven běžný obraz. B Zkontrolujte výsledek Prove te krok 5 odstavce "Automatické nastavení" ( 5). C Nastavte videokanál na vypnuto Prove te "Nastavení videokanálu" ( 15). POZNÁMKY: V závislosti na oblasti nemusí videorekordér provést automatické nastavení nebo zavádění předvoleb správně. Jestliže jste se přestěhovali do jiné oblasti, prove te "Nastavení videokanálu" ( 15) (při RF zapojení), "Nastavení tuneru" ( 13) a "Nastavení hodin" ( 13) podle potřeby. Začne-li ve Vaší oblasti vysílat nová TV stanice, prove te "Nastavení tuneru" ( 13) a pokud je třeba i "Nastavení videokanálu" ( 15). Nastavení jazyka Nastavení jazyka lze měnit manuálně dle potřeby. A Zobrazte nabídku hlavního menu a poté nabídku automatického ladění Stiskněte MENU. Stisknutím rt přesuňte ukazatel na "AUTOMATICKÉ LADĚNÍ" a poté stiskněte OK nebo e. B Zvolte Vaši zemi Stisknutím rt přesuňte ukazatel na Vaší zemi a poté stiskněte OK nebo e. C Zvolte jazyk Stisknutím rt přesuňte ukazatel na požadovaný jazyk. Není třeba stisknout OK; stisknutím OK zobrazíte nabídku AUTOMATICKÉ LADĚNÍ/T-V LINK. D Vra te se na běžný obraz Stiskněte MENU. Funkce T-V Link Jestliže propojíte videorekordér a Váš televizor pomocí plně obsazeného 21-kolíkového kabelu SCART, jsou k dispozici následující funkce. Tyto funkce lze využívat pouze u televizoru, který zahrnuje funkci T-V Link atd.* Pro podrobnosti se obra te na návod k obsluze Vašeho televizoru. *Kompatibilní s televizory, které jsou vybaveny funkcí T-V Link, EasyLink, Megalogic, SMARTLINK, Q-Link, DATA LOGIC nebo NexTView Link a připojenými přes plně obsazený 21-kolíkový kabel SCART. Stupeň kompatibility a funkce, které jsou k dispozici se mohou u různých systémů lišit. Automatické zapnutí televizoru Tato funkce umožňuje automaticky zapnout televizor a nastavit jej na AV režim, kdykoli začnete přehrávat videokazetu. Automatické vypnutí videorekordéru do pohotovostního režimu Tato funkce umožňuje použít dálkový ovladač televizoru k vypnutí videorekordéru. Nahrávání přímým vstupem (Direct Rec) Tato funkce umožňuje snadno začít nahrávání programu, který právě sledujete na Vašem televizoru. Pro použití této funkce nastavte "DIRECT REC" na "ZAP". ( 12) 6

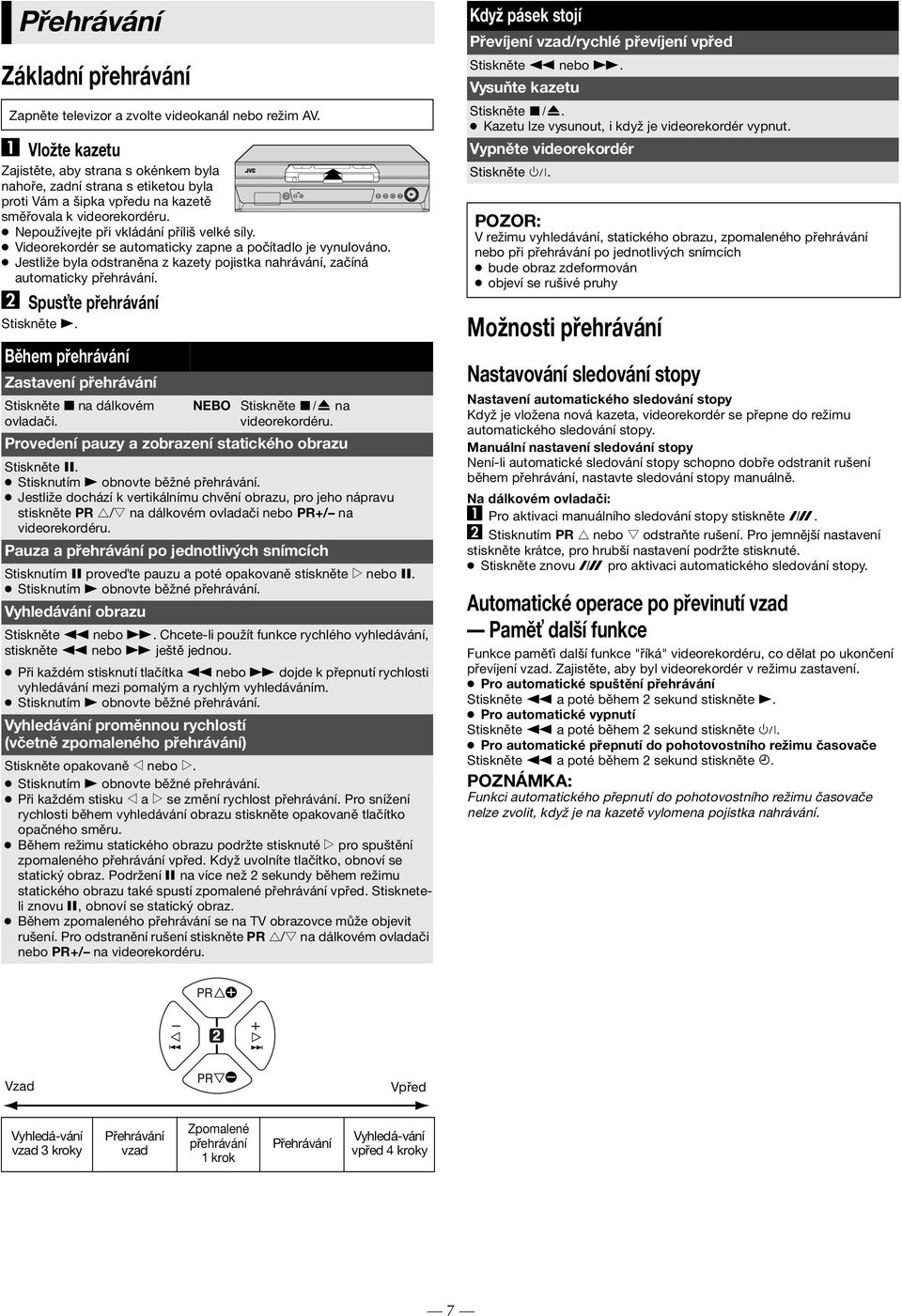

7 Přehrávání Základní přehrávání Zapněte televizor a zvolte videokanál nebo režim AV. A Vložte kazetu Zajistěte, aby strana s okénkem byla nahoře, zadní strana s etiketou byla proti Vám a šipka vpředu na kazetě směřovala k videorekordéru. Nepoužívejte při vkládání příliš velké síly. Videorekordér se automaticky zapne a počítadlo je vynulováno. Jestliže byla odstraněna z kazety pojistka nahrávání, začíná automaticky přehrávání. B Spus te přehrávání Stiskněte 4. Během přehrávání Zastavení přehrávání Stiskněte 8 na dálkovém ovladači. NEBO Stiskněte 0 na videorekordéru. Provedení pauzy a zobrazení statického obrazu Stiskněte 9. Stisknutím 4 obnovte běžné přehrávání. Jestliže dochází k vertikálnímu chvění obrazu, pro jeho nápravu stiskněte PR r/t na dálkovém ovladači nebo PR+/ na videorekordéru. Pauza a přehrávání po jednotlivých snímcích Stisknutím 9 prove te pauzu a poté opakovaně stiskněte e nebo 9. Stisknutím 4 obnovte běžné přehrávání. Vyhledávání obrazu Stiskněte 3 nebo 5. Chcete-li použít funkce rychlého vyhledávání, stiskněte 3 nebo 5 ještě jednou. Při každém stisknutí tlačítka 3 nebo 5 dojde k přepnutí rychlosti vyhledávání mezi pomalým a rychlým vyhledáváním. Stisknutím 4 obnovte běžné přehrávání. Vyhledávání proměnnou rychlostí (včetně zpomaleného přehrávání) Stiskněte opakovaně w nebo e. Stisknutím 4 obnovte běžné přehrávání. Při každém stisku w a e se změní rychlost přehrávání. Pro snížení rychlosti během vyhledávání obrazu stiskněte opakovaně tlačítko opačného směru. Během režimu statického obrazu podržte stisknuté e pro spuštění zpomaleného přehrávání vpřed. Když uvolníte tlačítko, obnoví se statický obraz. Podržení 9 na více než 2 sekundy během režimu statického obrazu také spustí zpomalené přehrávání vpřed. Stiskneteli znovu 9, obnoví se statický obraz. Během zpomaleného přehrávání se na TV obrazovce může objevit rušení. Pro odstranění rušení stiskněte PR r/t na dálkovém ovladači nebo PR+/ na videorekordéru. Když pásek stojí Převíjení vzad/rychlé převíjení vpřed Stiskněte 3 nebo 5. Vysuňte kazetu Stiskněte 0. Kazetu lze vysunout, i když je videorekordér vypnut. Vypněte videorekordér Stiskněte 1. POZOR: V režimu vyhledávání, statického obrazu, zpomaleného přehrávání nebo při přehrávání po jednotlivých snímcích bude obraz zdeformován objeví se rušivé pruhy Možnosti přehrávání Nastavování sledování stopy Nastavení automatického sledování stopy Když je vložena nová kazeta, videorekordér se přepne do režimu automatického sledování stopy. Manuální nastavení sledování stopy Není-li automatické sledování stopy schopno dobře odstranit rušení během přehrávání, nastavte sledování stopy manuálně. Na dálkovém ovladači: A Pro aktivaci manuálního sledování stopy stiskněte p. B Stisknutím PR r nebo t odstraňte rušení. Pro jemnější nastavení stiskněte krátce, pro hrubší nastavení podržte stisknuté. Stiskněte znovu p pro aktivaci automatického sledování stopy. Automatické operace po převinutí vzad Pamě další funkce Funkce pamě i další funkce "říká" videorekordéru, co dělat po ukončení převíjení vzad. Zajistěte, aby byl videorekordér v režimu zastavení. Pro automatické spuštění přehrávání Stiskněte 3 a poté během 2 sekund stiskněte 4. Pro automatické vypnutí Stiskněte 3 a poté během 2 sekund stiskněte 1. Pro automatické přepnutí do pohotovostního režimu časovače Stiskněte 3 a poté během 2 sekund stiskněte #. Funkci automatického přepnutí do pohotovostního režimu časovače nelze zvolit, když je na kazetě vylomena pojistka nahrávání. Vzad Vpřed Vyhledá-vání vzad 3 kroky Přehrávání vzad Zpomalené přehrávání 1krok Přehrávání Vyhledá-vání vpřed 4 kroky 7

8 Opakované přehrávání pásku (100 krát) Opakované přehrávání Během přehrávání podržte stisknuté 4 na více než 5 sekund. Na panelu displeje začne pomalu blikat "$". Stisknutím 8 na dálkovém ovladači nebo 0 na videorekordéru zastavte přehrávání. Stisknutí 4, 3, 5 nebo 9 také zastaví opakované přehrávání. Nalezení začátku nahrávek Indexové vyhledávání Během nahrávání tento videorekordér automaticky zaznamenává na pásek indexový kód na začátek každé nahrávky. A Když pásek stojí, stiskněte w nebo e (2 nebo 6) pro spuštění vyhledávání. B Pro nalezení nahrávky vzdálené 2 až 9 indexových kódů stiskněte opakovaně w nebo e (2 nebo 6) až se na obrazovce objeví správné číslo (pouze když je "O.S.D." nastaveno na "ZAP" ( 12)). Příklad: Pro nalezení začátku B ze současné pozice stiskněte dvakrát w. Pro nalezení začátku D ze současné pozice stiskněte jednou e. Jakmile je nalezena požadovaná nahrávka, začíná automaticky přehrávání. Současná pozice Indexové číslo Nalezení začátku časovaných nahrávek Rychlá kontrolní přehrávka (Instant Review) Poté co se přesvědčíte, že je videorekordér vypnut a režim časovače je zrušen, stiskněte REVIEW. Videorekordér se zapne a převine se na indexový kód, který označuje začátek posledního časovaně nahraného programu, poté automaticky začíná přehrávání. Ze současné pozice lze nalézt program, který je vzdálen až 9 indexových kódů. Funkce rychlé kontrolní přehrávky (Instant ReView) také pracuje, když je videorekordér zapnut. Přeskočení nechtěných částí Vyhledávání s přeskakováním Stiskněte 30 SEC jednou až 4 krát během přehrávání. Každé stisknutí spouští 30-sekundový interval zrychleného přehrávání (až do 2 minut). Když je dané místo na pásku přeskočeno, automaticky se obnoví běžné přehrávání. Pro návrat do běžného přehrávání během vyhledávání s přeskakováním; stiskněte 4. Nahrávání Ochrana proti nechtěnému vymazání Abyste chránili nahranou kazetu proti nechtěnému nahrávání, vylomte pojistku nahrávání. Pro opětovný záznam na chráněnou kazetu přelepte otvor po pojistce lepicí páskou. Základní nahrávání Zapněte televizor a zvolte videokanál nebo režim AV. A Vložte kazetu Přesvědčte se, že je pojistka nahrávání neporušena. Pokud tomu tak není, přelepte otvor po pojistce lepicí páskou dříve, než kazetu vložíte. Videorekordér se automaticky zapne a počítadlo je vynulováno. B Zvolte kanál pro nahrávání Stiskněte PR r/t či číselná tlačítka na dálkovém ovladači nebo PR+/ na videorekordéru. Kanál lze zvolit v režimu zastavení nebo nahrávací pauzy. C Spus te nahrávání Stiskněte 7 na videorekordéru. Také lze na dálkovém ovladači stisknout 4, zatímco držíte stisknuté 7. Pokud během nahrávání dojde pásek na konec, nahrávání se zastaví a na panelu displeje bliká " " a " $". Stiskněte 0 na videorekordéru pro vysunutí kazety nebo stiskněte 3 pro převinutí pásku vzad. Během nahrávání Provedení nahrávací pauzy Stiskněte 9. Pro obnovení nahrávání stiskněte 4. V režimu nahrávací pauzy lze zvolit kanál. Zastavení nahrávání Stiskněte 8 na dálkovém ovladači. NEBO Stiskněte 0 na videorekordéru. Pojistka nahrávání 8

9 Možnosti nahrávání Funkce obnovení nahrávání Jestliže dojde k přerušení dodávky el. energie během nahrávání (nebo okamžitého časovaného nahrávání nebo časovaného nahrávání), nahrávání se automaticky obnoví po obnovení dodávky el. proudu do videorekordéru. (Pro tuto funkci není třeba žádného nastavení.) Pokud výpadek el. energie přesáhne dobu zálohování paměti, nebude pracovat funkce obnovení nahrávání. Čas zbývající do konce pásku/časové počítadlo Stiskněte : pro zobrazení času zbývajícího do konce pásku a časového počítadla na obrazovce. Pro vynulování časového počítadla stiskněte POZNÁMKY: Nastavte "O.S.D." na "ZAP" pro zobrazení indikací na obrazovce. ( 12) V závislosti na použitém pásku se nemusí čas zbývající do konce pásku objevit hned nebo může být nesprávný. Někdy se může objevit " : " nebo může občas zobrazení blikat. Sledování jednoho programu zatímco nahráváte jiný Jestliže je Váš videorekordér připojen k televizoru pomocí AV zapojení ( 4), stiskněte TV/VCR. Indikace VCR na videorekordéru a nahrávané TV vysílání zmizí. Jakmile nahrávání začalo, vše co musíte udělat, je přepnout pomocí ovládání kanálů televizoru na stanici, kterou chcete sledovat. Program zvolený pomocí ovládání kanálů televizoru se objeví na obrazovce, zatímco program zvolený pomocí tlačítek PR r/t na dálkovém ovladači nebo PR+/ na videorekordéru je nahráván na pásek. Určení délky nahrávání Okamžité časované nahrávání (ITR) Během nahrávání stiskněte na videorekordéru opakovaně 7, až se na panelu displeje zobrazí požadovaná délka nahrávání. Na panelu displeje začne blikat " ". Při každém stisknutí tlačítka se délka nahrávání prodlužuje ve 30- minutových intervalech (až do 6 hodin). Videorekordér se po ukončení nahrávání vypne. Pro zrušení ITR stiskněte na dálkovém ovladači 8 nebo 0 na videorekordéru.. Časované nahrávání Časovaně lze nahrát až 8 programů. Dříve než začnete: Nastavte správný čas. ( 13) Nastavte "TV SYSTÉM" na odpovídající režim. ( 12) Vložte kazetu s nepoškozenou pojistkou nahrávání. POZNÁMKY: Když bylo již nastaveno všech 8 programů, objeví se na obrazovce "PROGRAMY OBSAZENY". Nejsou-li hodiny nastaveny, objeví se na obrazovce nápis "NASTAVTE HODINY". Po provedení časovaného nahrávání se videorekordér automaticky vypne. Jestliže během časovaného nahrávání dojde pásek na konec, nahrávání se zastaví a na panelu displeje bliká " #", " " a " $". Stiskněte # pro zrušení režimu časovače a poté stiskněte 0 na videorekordéru pro vysunutí kazety, nebo stiskněte 1 a poté stiskněte 3 pro převinutí pásku vzad. Časované nahrávání lze programovat i v průběhu běžného nahrávání, nabídky menu nebudou nahrány. A Programování expresního časovače A Stiskněte tlačítko PROG. Objeví se obrazovka pro nastavení programu. B Stiskněte opakovaně START / (číselná tlačítka "1" a/nebo "4"), STOP / (číselná tlačítka "2" a/nebo "5"), DATE / (číselná tlačítka "3" a/nebo "6") nebo PR / pro vložení času spuštění, času zastavení, data a kanálu. Stiskněte a podržte START / nebo STOP / pro posun času ve 30 minutových intervalech. Pro každodení časované nahrávání (pondělí - pátek) nebo týdenní seriály stiskněte DAILY (číselné tlačítko "8") nebo WEEKLY (číselné tlačítko "9"). Opětovné stisknutí tlačítka způsobí to, že z displeje zmizí "DENNĚ" nebo "TÝDNĚ". C Stiskněte OK nebo PROG. Pokud se objeví "PROGRAMY SE PŘEKRÝVAJÍ", viz oddíl "Hlášení upozorňující na kolizi programů" ( 10). D Stiskněte #. Videorekordér se automaticky vypne a na panelu displeje se zobrazí "#". 9

10 Kontrola, zrušení nebo změna nastavení programu A Vypněte režim pohotovosti časovaného nahrávání Stiskněte # a poté stiskněte 1. Když je "AUTO TIMER" nastaveno na "ZAP" ( 12), stiskněte pouze 1. B Zobrazte nabídku kontroly programu Stiskněte ". C Zobrazte nabídku programu Stiskněte znovu ". Při každém stisknutí " se objeví nabídka dalšího programu. D Zrušte nebo změňte nastavení programu Pro zrušení programu stiskněte &. Pro změnu programu stiskněte odpovídající tlačítko: START / (číselná tlačítka "1" a/nebo "4"), STOP / (číselná tlačítka "2" a/nebo "5"), DATE / (číselná tlačítka "3" a/ nebo "6"), DAILY (číselné tlačítko "8"), WEEKLY (číselné tlačítko "9") a/nebo PR /. E Vra te se na běžný Tiskněte opakovaně " až nebude zobrazena žádná nabídka programu. F Znovu zapněte režim pohotovosti časovaného nahrávání Stiskněte #. Videorekordér se automaticky vypne a na panelu displeje se zobrazí "#". Pokud je "AUTO TIMER" nastaveno na "ZAP" ( 12), obnoví se automaticky režim pohotovosti časovaného nahrávání, když videorekordér vypnete. Hlášení upozorňující na kolizi programů Jestliže se objeví nápis PROGRAMY SE PŘEKRÝVAJÍ, máte již nastaven jiný program, který se časově překrývá s programem, jenž jste právě zadali. Objeví se obrazovka kontroly programů a v ní začnou blikat kolidující programy. PROGRAMY SE PŘEKRÝVAJÍ START STOP CH DATUM 1 8:00 10: :00 10: :30 13: :00 10:00 92 DENNĚ [PROG] : KONEC Příklad: Program 1 (který jste právě nastavili) a Program 4 se časově překrývají. A Zvolte program, který chcete upravit Stiskněte rt, poté stiskněte OK nebo e. Můžete si zvolit pouze jeden z překrývajících se programů. Pokud vám tato programová kolize nevadí, stiskněte PROG pro dokončení nastavení programu časovače. Nahrán bude program začínající dříve nebo program s nižším pořadovým číslem v seznamu programů. B Zrušte nebo změňte nastavení programů Pro zrušení programu stiskněte &, jestliže je na obrazovce zobrazen program, který nechcete. Pro změnu programu stiskněte příslušné tlačítko: START / (číselná tlačítka "1" a/nebo "4"), STOP / (číselná tlačítka "2" a/nebo "5"), DATE / (číselná START STOP CH DATUM 1 8:00 10: :00 10: :30 13: :00 10:00 92 DENNĚ [PROG] : KONEC P1 START STOP 9:00 10:00 DATUM TV PROG SP ARD [X] : ZRUŠIT [+/ ] [PROG] : KONEC tlačítka "3" a/nebo "6") a/nebo PR / jestliže je na obrazovce zobrazen program, u kterého chcete provést změny, poté stiskněte OK nebo e. Nedojde-li ani poté ke konečnému vyřešení kolize, na obrazovce kontroly programů budou opět zobrazeny kolidující programy. Opakujte výše uvedené kroky. Zobrazění upozornění na casové nahrávání Upozorňující zpráva se objeví na TV obrazovce, pokud není videorekordér v daném okamžiku v režimu časovaného nahrávání, aby Vám oznámila, že časované nahrávání začne za 5 minut. Upozorňující zpráva bliká celých 5 minut až do začátku časovaného nahrávání. Pro vymazání zprávy stiskněte & na dálkovém ovladači. 10

11 Střih Střih pomocí jiného videorekordéru nebo kamkordéru Váš videorekordér lze použít jako zdrojový přehrávač nebo jako nahrávající jednotku. Kamkordér lze použít jako zdrojový přehrávač a Váš videorekordér jako nahrávací jednotku. Pro informace o zapojení a obsluze dalších komponentů se obra te na příslušný návod k obsluze. A Prove te zapojení Připojení dalšího videorekordéru Váš videorekordér Do L1 IN/OUT Doplňková nastavení Nastavení módu Lze provést různá nastavení režimů. Zapněte videorekordér a televizor a nastavte televizor do jeho AV režimu nebo na videokanál. A Zobrazte nabídku hlavního menu a poté nabídku nastavení módu Stiskněte MENU. Stisknutím rt přesuňte ukazatel na "NASTAVENÍ MÓDU" a poté stiskněte OK nebo e. B Zvolte režim Stisknutím rt přesuňte ukazatel na položku, kterou chcete nastavit. 21-kolíkový kabel SCART (není součástí příslušenství) C Změňte nastavení Stiskněte OK nebo e. Firemní nastavení je vytištěno v následující tabulce tučne. Stisknutím MENU se vra te na běžný obraz. Jiný videorekordér Připojení kamkordéru Zapojte konektory AUDIO/VIDEO OUT na videokameře do konektoru L-1 IN/OUT na videorekordéru pomocí kabelu. B Vložte kazety Vložte kazetu pro přehrávání do zdrojového přehrávače a kazetu pro nahrávání do nahrávající jednotky. C Zvolte vstupní režim nahrávající jednotky Zvolte správný externí vstup nahrávající jednotky. U tohoto videorekordéru stiskněte AUX nebo PR r/t na dálkovém ovladači nebo PR+/ na videorekordéru. Zvolte "L-1" pro konektor L-1 IN/OUT. D Zvolte režim střihu Zvolte vhodný režim střihu pro komponenty, je-li takovýto režim k dispozici. Na tomto videorekordéru nastavte "NASTAVENÍ OBRAZU" na "NAST". ( 12) E Spus te přehrávání Spus te přehrávání na zdrojovém přehrávači. F Spus te nahrávání Spus te nahrávání na nahrávající jednotce. 11

12 B.E.S.T. ZAP / VYP Když je systém B.E.S.T. (Biconditional Equalised Signal Tracking dvoupodmínkové vyrovnávací sledování stopy) nastaven na "ZAP", videorekordér kontroluje stav pásku, který je používán během přehrávání a nahrávání a provádí kompenzaci tak, aby byla zajištěna maximální možná kvalita obrazu. Když B.E.S.T. pracuje, na panelu displeje se objeví blikající "best". B.E.S.T. je v činnosti, kdykoli přehráváte pásek nebo spustíte nahrávání po vložení kazety. Videorekordér zkontroluje stav pásku po dobu přibl. 7 sekund a poté se spustí nahrávání. Abyste se přesvědčili, že nahráváte požadovanou scénu nebo program, prove te následující kroky. Na dálkovém ovladači: A Podržte stisknuté 9 a stiskněte 7. Po přibl. 7 sekundách se videorekordér vrátí zpět do režimu nahrávací pauzy. B Stiskněte 4 pro spuštění nahrávání. NASTAVENÍ OBRAZU AUTO(NORM) / NAST / MĚKKÉ Tato funkce Vám pomůže nastavit kvalitu obrazu přehrávání dle Vaší preference. AUTO(NORM): Běžně zvolte tuto možnost. Kvalita obrazu je automaticky nastavena. Když je "B.E.S.T." na "VYP", objeví se místo "AUTO" "NORM". NAST: Minimalizuje zhoršení obrazu během provádění střihu (nahrávání a přehrávání). MĚKKÉ: Snižuje hrubost obrazu při přehrávání hodněkrát přehraných kazet, které jsou již značně rušeny. Když provádíte střih na kazetách, zvolte "NAST". Po ukončení střihu zvolte "AUTO". AUTO TIMER ZAP / VYP Když je tato funkce nastavena na "ZAP": Automaticky se zapne režim pohotovosti časovaného nahrávání, když je videorekordér vypnut. Tento režim je přechodně zrušen, když je videorekordér zapnut. Pro zapnutí nebo vypnutí režimu pohotovosti časovaného nahrávání není třeba stisknout #. Když je tato funkce nastavena na "VYP": Stiskněte # pro zapnutí nebo vypnutí režimu pohotovosti časovaného nahrávání. ÚSPORNÝ REŽIM ZAP / VYP Jestliže je tato funkce nastavena na "ZAP", lze snížit spotřebu el. energie, když je videorekordér vypnut. POZNÁMKY: Během úsporného režimu: bude panel displeje vypnut, může dojít ke kratšímu rušení obrazu při zapnutí/vypnutí videorekordéru. Úsporný režim nepracuje když: videorekordér v režimu pohotovosti časovaného nahrávání, je videorekordér vypnut po ukončení časovaného nahrávání nebo ITR (okamžitého časovaného nahrávání). TV SYSTÉM PAL/NTSC / MESECAM Lze přehrávat videokazety PAL, NTSC a MESECAM anebo na tomto videorekordéru nahrávat signály PAL a SECAM*. Zvolte odpovídající systém barev. * Signál SECAM bude na tomto videorekordéru nahrán jako MESECAM; MESECAM je označení pásků se signálem SECAM, které byly nahrány na MESECAM-kompatibilním PAL videorekordéru. PAL/NTSC: Pro nahrávání signálu PAL anebo pro přehrávání PAL nebo NTSC pásků. MESECAM: Pro nahrávání signálu SECAM anebo pro přehrávání MESECAM videokazet. POZNÁMKY: O NTSC přehrávání Některé televizory zkracují obraz ve svislém směru a dávají na obrazovku černé pruhy nad a pod přehrávaný obraz nebo odřezávají horní a dolní část složených zobrazení. Toto není porucha. Obraz se může posunovat po obrazovce nahoru a dolů. Toto lze napravit, jestliže je televizor vybaven ovladačem V-HOLD. Zobrazení na počítadle a čas zbývající do konce pásku budou nesprávné. Při režimu vyhledávání, statického obrazu nebo při přehrávání po jednotlivých snímcích bude obraz zdeformován a může dojít ke ztrátě barvy. AUT. VYPNUTÍ 3H / VYP Když je tato funkce nastavena na "3H", videorekordér se automaticky vypne pokud nedojde během 3 hodin k žádné činnosti. Na obrazovce se objeví "AUT. VYPNUTÍ ZA 3 MIN." 3 minuty před vypnutím videorekordéru. O.S.D. ZAP / VYP Jestliže je tato funkce nastavena na "ZAP", objevují se na obrazovce různé provozní zprávy (obrazovkový displej). Při používání tohoto videorekordéru jako zdrojového přehrávače pro střih, vždy nastavte tuto funkci na "VYP". V opačném případě budou provozní zprávy nahrány na pásek, na který provádíte střih. DIRECT REC ZAP / VYP Jestliže je tato funkce nastavena na "ZAP", lze snadno spustit nahrávání programu, který právě sledujete na televizoru. Podržte stisknuté 7 a stiskněte 4 na dálkovém ovladači nebo 7 na videorekordéru. Když používáte tuto funkci, zajistěte, aby byl Váš televizor vybaven funkcí T-V LINK atd. a byl k videorekordéru připojen pomocí plně obsazeného 21-kolíkového kabelu SCART. 12

13 Nastavení hodin Zapněte videorekordér a televizor a nastavte televizor do jeho AV režimu nebo na videokanál. A Zobrazte nabídku hlavního menu a poté nabídku základního nastavení Stiskněte MENU. Stisknutím rt přesuňte ukazatel na "NASTAVENÍ HODIN" a poté stiskněte OK nebo e. B Nastavte čas, datum a rok Stiskněte rt, až se objeví požadovaný čas a poté stiskněte OK nebo e. Obdobně nastavte datum a rok. Přidržením rt se čas mění ve 30-minutových intervalech nebo se mění den v 15-denních intervalech. C Spus te hodiny Stiskněte MENU. Nastavení tuneru Následující postup prove te pouze v případě, že automatické ladění nebylo provedeno správně pomocí automatického nastavení nebo zavádění předvoleb nebo jste se přestěhovali do jiné oblasti anebo ve Vaší oblasti začala vysílat nová stanice. Aby byl videorekordér schopen nahrávat TV programy, je třeba uložit všechny nezbytné stanice do kanálových předvoleb v paměti videorekordéru. Automatické ladění automaticky zaregistruje všechny stanice přijímatelné ve Vaší oblasti. POZOR: Po provedení automatického nebo ručního nastavení kanálů neodpojujte prosím videorekordér okamžitě od zdroje energie (AC) (tj. přibližně do 40 vteřin). Pokud je videorekordér odpojen ze zásuvky nebo pokud během této doby dojde k výpadku proudu, některé kanály nebo názvy stanic se nemusí správně uložit. Při takových okolnostech zkontrolujte prosím uložené kanály a názvy stanic. Pokud nejsou uloženy správně, prove te prosím znovu automatické nebo ruční nastavení kanálů. Manuální ladění Lze uložit kanály, které nebyly uloženy během automatického nastavení, zavádění předvoleb nebo automatického ladění. A Zobrazte nabídku hlavního menu a poté seznam předvoleb Stiskněte MENU. Stisknutím rt přesuňte ukazatel na "MANUÁLNÍ LADĚNÍ" a poté stiskněte OK nebo e. B Zvolte předvolbu Stiskněte rt w e až začne blikat volná kanálová předvolba a poté stiskněte OK. Objeví se nabídka manuálního ladění. C Zvolte pásmo Stisknutím rt zvolte CH (běžné) nebo CC (kabelové) a poté stiskněte e. D Vložte kanál Stisknutím číselných tlačítek vložte číslo kanálu, který chcete uložit. Před kterékoli jednomístné číslo vložte "0". Můžete nastavit název požadované stanice (maximálně 4 písmena). Pro zadání názvu stanice podržte e, dokud nezačne blikat první písmeno názvu stanice (ID). Stiskněte rt pro procházení znaků a poté stiskněte e. Stejně vložte zbytek znaků (maximálně 4). Po vložení všech znaků stiskněte OK. Znaky použitelné pro název stanice (ID) jsou A-Z, 0-9,, *, + a _ (mezera). Uděláte-li chybu, stiskněte w až začne blikat nesprávný znak. Poté vložte správný znak stisknutím rt. Název stanice (ID) můžete zkontrolovat pouze v nabídce vlastního nahrávání programů. Pokud jste v nastavení zemé zvolili zemi ve střední nebo východní Evropé, objeví se nastavení "TV SYSTÉM". Pokud není obraz doprovázen zvukem, zvolte vhodný TV systém. Stiskněte e až začne D/K nebo B/G blikat. Poté stisknutím rt zvolte D/K nebo B/G. Automatické ladění A Zobrazte nabídku hlavního menu a poté nabídku automatického ladění Stiskněte MENU. Stisknutím rt přesuňte ukazatel na "AUTOMATICKÉ LADĚNÍ" a poté stiskněte OK nebo e. B Zvolte Vaši zemi Stisknutím rt přesuňte ukazatel na Vaší zemi a poté stiskněte OK nebo e. C Zvolte jazyk Stisknutím rt přesuňte ukazatel na požadovaný jazyk. D Prove te automatické ladění Stiskněte dvakrát OK. Když je automatické ladění ukončeno, objeví se na obrazovce na přibl. 5 sekund "LADĚNÍ UKONČENO", poté se objeví seznam předvoleb. E Vra te se na běžný obraz Stiskněte MENU. POZNÁMKY: Pokud není obraz doprovázen zvukem nebo je zvuk u některých kanálů nepřirozený, zvolte pro tyto kanály vhodný TV systém. Pro vymazání stanic se špatným příjmem se obra te na "Vymazání kanálu" ( 14). Větší země/oblasti Rakousko, Dánsko, Finsko, Nizozemí, Itálie, Norsko, Španělsko, Švícarsko, Švédsko, Německo, Egypt, Západní Evropa Čína, Mongolsko, Rumunsko, Bulharsko, Česká republika, Slovensko, Ma arsko, Polsko, Rusko, Střední nebo východní Evropa E Uložte nový kanál Stiskněte OK. Zopakujte podle potřeby kroky 2 5. F Vra te se na běžný obraz Stiskněte MENU. TV systém B/G D/K 13

14 Vymazání kanálu A Zobrazte seznam předvoleb Prove te krok 1 odstavce "Manuální ladění" ( 13). B Zvolte předvolbu Stiskněte rt w e až začne blikat kanál, který chcete vymazat. C Vymažte kanál Stiskněte &. Kanál umístěný neprodleně pod vymazaným kanálem se posune o jeden řádek nahoru. Zopakujte podle potřeby kroky 2 3. D Vra te se na běžný obraz Stiskněte MENU. Změna kanálové předvolby stanice A Zobrazte seznam předvoleb Prove te krok 1 odstavce "Manuální ladění" ( 13). B Zvolte předvolbu Stiskněte rt w e až začne blikat stanice, kterou chcete přesunout a poté stiskněte OK. Začne blikat číslo kanálu (CH). C Zvolte novou předvolbu Stiskněte rt w e pro přesunutí stanice do nové předvolby a poté stiskněte OK. Příklad: Jestliže jste posunuli stanici z předvolby 4 na předvolbu 2, potom stanice, které byly v předvolbách 2 a 3 se posunou o jeden řádek dolů. Změna názvu stanice A Zobrazte seznam předvoleb Prove te krok 1 odstavce "Manuální ladění" ( 13). B Zvolte předvolbu Stiskněte rt w e až začne blikat požadovaný kanál a poté stiskněte dvakrát OK. Objeví se nabídka manuálního ladění. C Zadejte název stanice Stiskněte e, dokud nezačne blikat první písmeno názvu kanálové předvolby stanice (ID). Stiskněte rt pro procházení znaků a poté stiskněte e. Stejně vložte zbytek znaků (maximálně 4). Po vložení všech znaků stiskněte OK. Znaky použitelné pro název stanice (ID) jsou A-Z, 0-9,, *, + a _ (mezera). Uděláte-li chybu, stiskněte w až začne blikat nesprávný znak. Poté vložte správný znak stisknutím rt. D Vra te se na běžný obraz Stiskněte MENU. Jemné dola ování kanálů A Zobrazte seznam předvoleb Prove te krok 1 odstavce "Manuální ladění" ( 13). B Zvolte předvolbu Stiskněte rt w e až začne blikat kanál, který chcete doladit a poté stiskněte dvakrát OK. Objeví se nabídka manuálního ladění. C Prove te doladění. Stiskněte e až začne blikat "+/ ", poté tiskněte rt, až dosáhnete nejčistějšího obrazu. Poté stiskněte OK. Zopakujte podle potřeby kroky 2 3. D Vra te se na běžný obraz Stiskněte MENU. Zopakujte podle potřeby kroky 2 3. D Vra te se na běžný obraz Stiskněte MENU. 14

15 Nastavení videokanálu Videokanál (RF výstupní kanál) je kanál, na kterém Váš televizor přijímá obraz a zvuk z videorekordéru přes RF kabel. Následující kroky prove te pouze v případe, že videokanál nebyl funkcí automatického nastavení správně naladěn ( 5), nastavili jste tuner videorekordéru pomocí zavádění prědvoleb ( 6), místo abyste použili automatické nastavení, po přestehování do nového místa nebo po zahájení vysílání nové stanice se v obrazu objeví interference, změníte propojení mezi videorekordérem a televizorem z RF zapojení na AV zapojení nebo naopak. Jestliže jste připojili Váš televizor k tomuto videorekordéru pomocí AV zapojení ( 4), vypněte videokanál. Jestliže jste připojili Váš televizor k tomuto videorekordéru pomocí RF zapojení ( 4), je třeba nastavit správný videokanál. Zajistěte, aby byl videorekordér vypnut a nebyla vložena žádná videokazeta. A Vstupte do režimu pro nastavení videokanálu Podržte stisknuté 0 na videorekordéru, až se na panelu displeje objeví následující indikace. B Nastavte RF výstupní systém Blikající číslo na displeji indikuje RF výstupní systém pro Vaši zemi. Stisknutím rt nastavte "1" nebo "2", poté stiskněte OK. (1: B/G 2: D/K) Větší země/oblasti Rakousko, Dánsko, Finsko, Nizozemí, Itálie, Norsko, Španělsko, Švícarsko, Švédsko, Německo, Egypt, Západní Evropa Čína, Mongolsko, Rumunsko, Bulharsko, Česká republika, Slovensko, Ma arsko, Polsko, Rusko, Střední nebo východní Evropa TV systém B/G D/K C Nastavte videokanál U AV zapojení Stiskněte PR až se na panelu displeje ukáže "1 " (nebo "2 "). Nyní je videokanál vypnut. U RF zapojení Stiskněte PR + nebo pro nastavení videorekordéru na prázdný kanál mezi 22 a 69, který není obsazen žádnou místní stanicí ve Vaší oblasti. (Příklad) Je-li ve Vaší oblasti k dispozici kanál 50, nastavte videokanál na 50. Poté nastavte Váš televizor na kanál UHF 50. Jestliže se na obrazovce jasně objeví dva svislé bílé pruhy, jak je ukázáno vpravo, pokračujte krokem 4. Jestliže se tyto dva svislé bílé pruhy jasně neobjeví, přestavte videorekordér na jiný volný kanál a znovu jej vyzkoušejte. D Opus te režim pro nastavení videokanálu Stiskněte OK. U AV zapojení Pro sledování obrazového signálu z videorekordéru uve te Váš televizor do AV režimu. U RF zapojení Kanál, u kterého se jasně objeví dva svislé bílé pruhy, je Váš videokanál. Pro sledování obrazového signálu z videorekordéru nastavte Váš televizor na videokanál. 15

16 Specifikace VŠEOBECNĚ Napájení : stříd. 220 V 240 Vd, 50 Hz/60 Hz Příkon Zapnuto : 14 W Vypnuto : 3,3 W Teplota Provozní : 5 C až 40 C Skladovací : 20 C až 60 C Provozní poloha : pouze vodorovná Rozměry (ŠxVxH) : 360 mm x 98 mm x 255 mm Hmotnost : 2,9 kg Formát : standardní VHS PAL Maximální nahrávací čas (SP) : 240 min. s videokazetou E-240 TUNER/ČASOVAČ Kapacita paměti kanálů : 99 předvoleb (+ předvolba AUX) Systém ladění : Tuner s frekvenční syntézou Pokrytí kanálů VHF: 47 MHz 89 MHz/ 104 MHz 300 MHz/ 302 MHz 470 MHz UHF: 470 MHz 862 MHz Anténní výstup : UHF kanály (nastavitelné) Doba zálohování paměti : Přibližně 10 min. PŘÍSLUŠENSTVÍ Dodávané příslušenství : RF kabel, infračervený dálkový ovladač, Lithiová baterie typu CR2032 Specifikace platí pro režim SP pokud není uvedeno jinak. E.& O.E. Design a specifikace podléhají změnám bez upozornění. VIDEO/AUDIO Systém signálu : Barevný signál PAL a monochromatický CCIR signál, 625 řádků, 50 polí Nahrávací systém : 2-hlavý rotační šikmý skenovací systém Odstup signál/šum : přes 45 db Horizontální rozlišení : 250 řádků Kmitočtový rozsah Normální audio : 70 Hz až Hz Vstup/výstup : 21-kolíkové konektory SCART: IN/OUT x 1 16 CZ
