CENTRÁLNÍ VYSAVAČE S MOKRÝM ODLUČOVAČEM PRACHU MANUÁL. Důkladně si přečtěte návod před prvním spuštěním centrálního vysavače.

Transkript

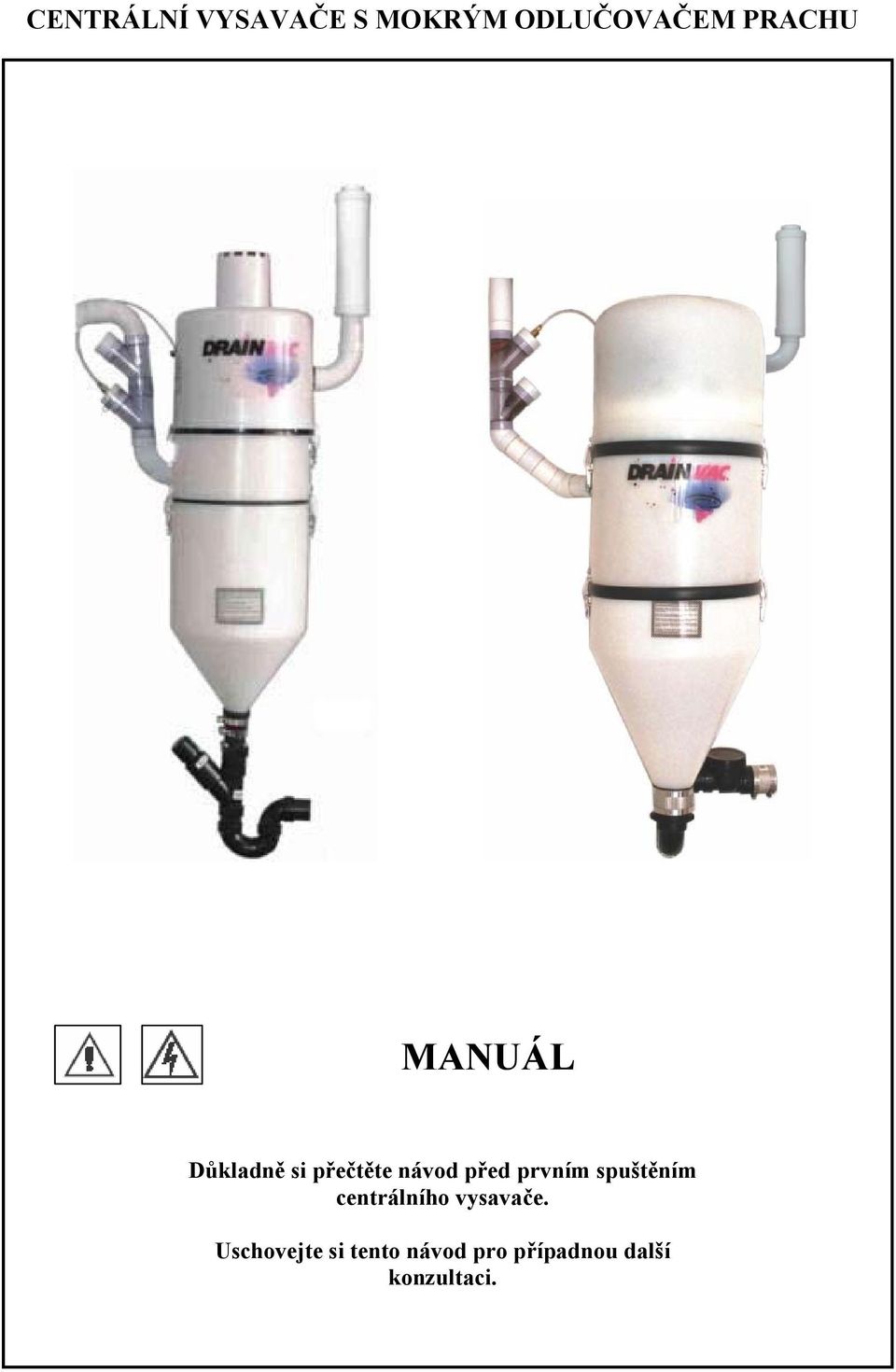

1 CENTRÁLNÍ VYSAVAČE S MOKRÝM ODLUČOVAČEM PRACHU MANUÁL Důkladně si přečtěte návod před prvním spuštěním centrálního vysavače. Uschovejte si tento návod pro případnou další konzultaci.

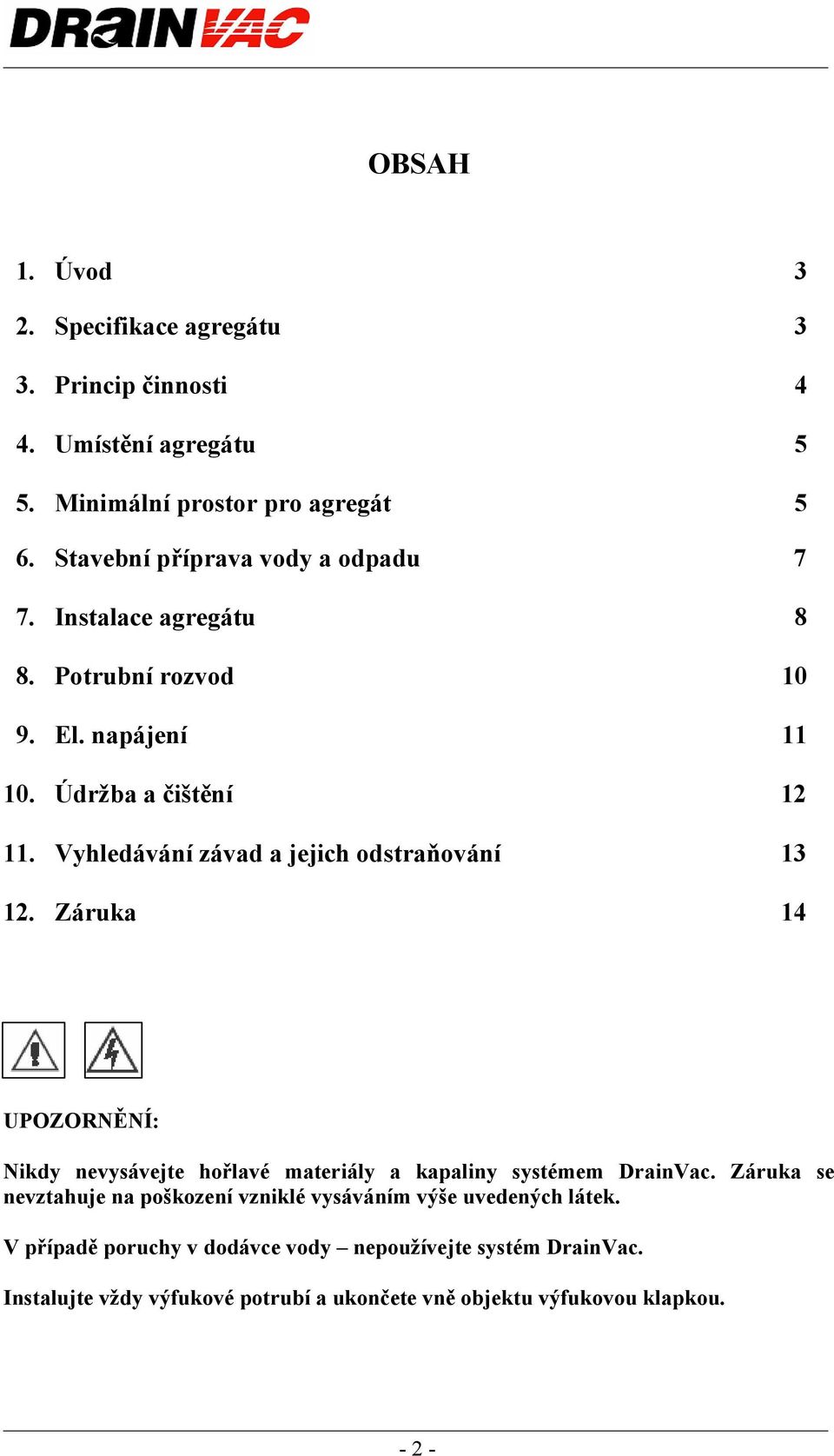

2 OBSAH 1. Úvod 3 2. Specifikace agregátu 3 3. Princip činnosti 4 4. Umístění agregátu 5 5. Minimální prostor pro agregát 5 6. Stavební příprava vody a odpadu 7 7. Instalace agregátu 8 8. Potrubní rozvod El. napájení Údržba a čištění Vyhledávání závad a jejich odstraňování Záruka 14 UPOZORNĚNÍ: Nikdy nevysávejte hořlavé materiály a kapaliny systémem DrainVac. Záruka se nevztahuje na poškození vzniklé vysáváním výše uvedených látek. V případě poruchy v dodávce vody nepoužívejte systém DrainVac. Instalujte vždy výfukové potrubí a ukončete vně objektu výfukovou klapkou

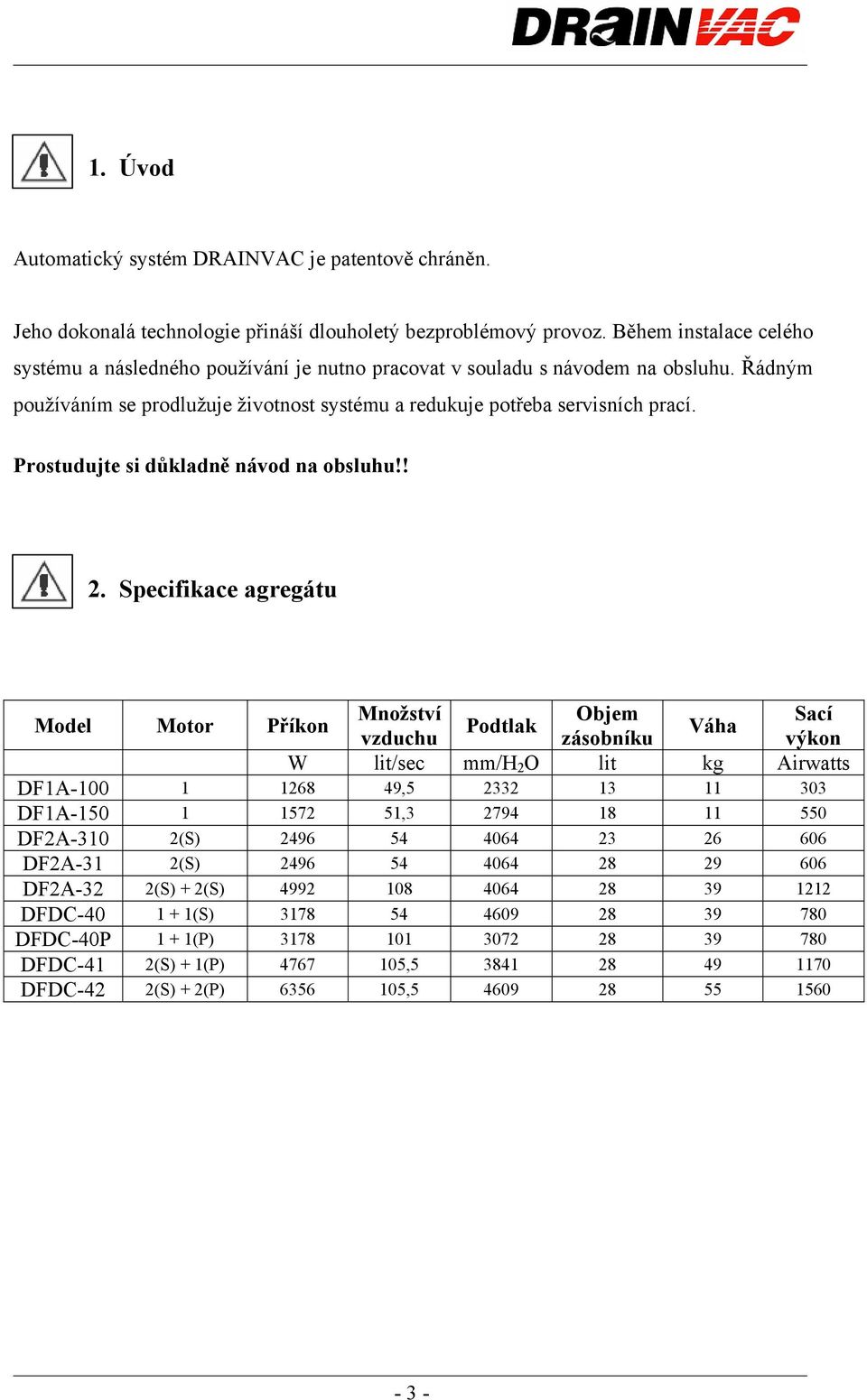

3 1. Úvod Automatický systém DRAINVAC je patentově chráněn. Jeho dokonalá technologie přináší dlouholetý bezproblémový provoz. Během instalace celého systému a následného používání je nutno pracovat v souladu s návodem na obsluhu. Řádným používáním se prodlužuje životnost systému a redukuje potřeba servisních prací. Prostudujte si důkladně návod na obsluhu!! 2. Specifikace agregátu Model Motor Příkon Množství Objem Sací Podtlak Váha vzduchu zásobníku výkon W lit/sec mm/h 2 O lit kg Airwatts DF1A , DF1A , DF2A-310 2(S) DF2A-31 2(S) DF2A-32 2(S) + 2(S) DFDC (S) DFDC-40P 1 + 1(P) DFDC-41 2(S) + 1(P) , DFDC-42 2(S) + 2(P) ,

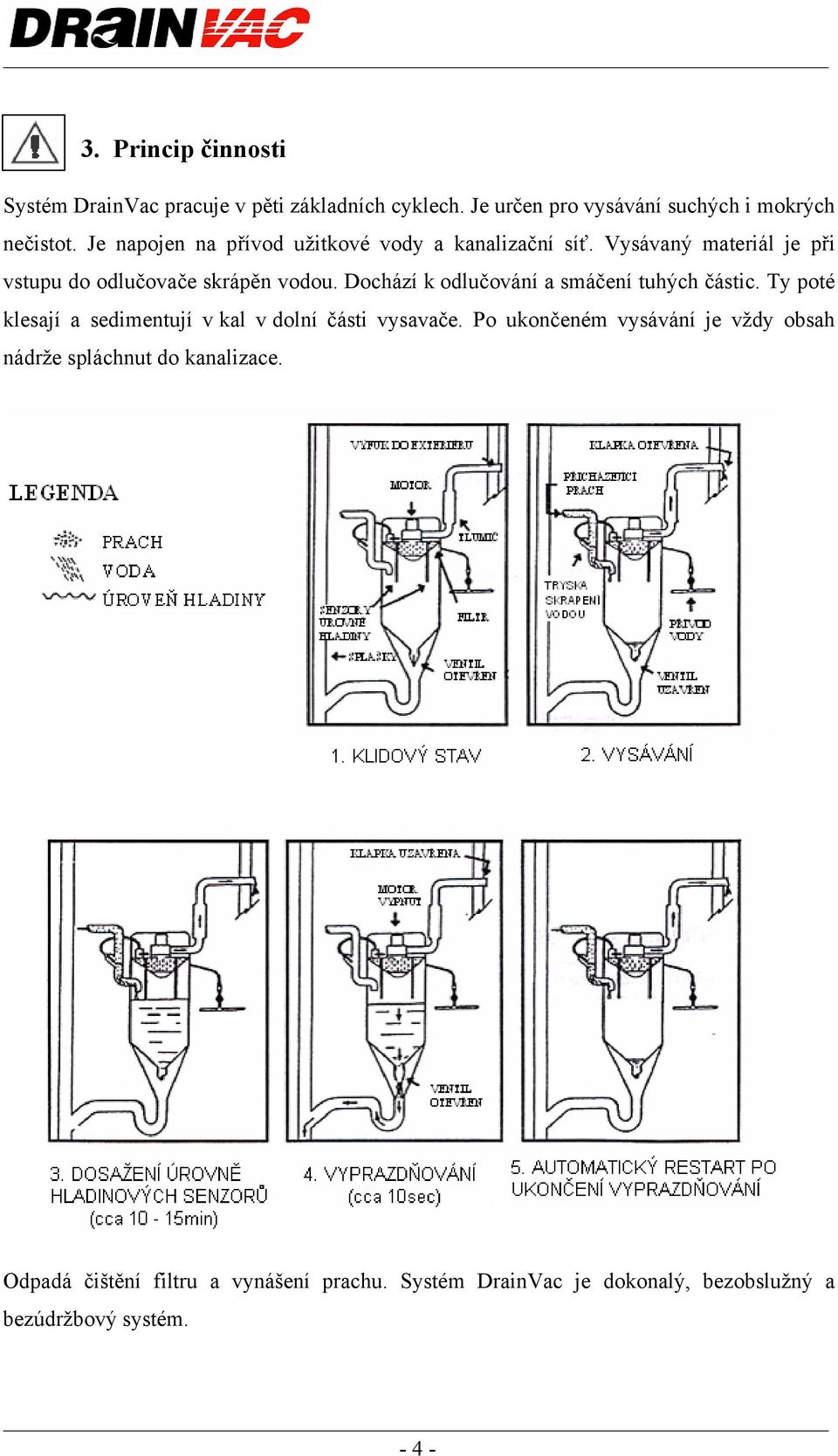

4 3. Princip činnosti Systém DrainVac pracuje v pěti základních cyklech. Je určen pro vysávání suchých i mokrých nečistot. Je napojen na přívod užitkové vody a kanalizační síť. Vysávaný materiál je při vstupu do odlučovače skrápěn vodou. Dochází k odlučování a smáčení tuhých částic. Ty poté klesají a sedimentují v kal v dolní části vysavače. Po ukončeném vysávání je vždy obsah nádrže spláchnut do kanalizace. Odpadá čištění filtru a vynášení prachu. Systém DrainVac je dokonalý, bezobslužný a bezúdržbový systém

5 4. Umístění agregátu Systém DrainVac je vhodné umístit v nejnižším místě v objektu poblíž kanalizace. Není-li objekt podsklepen, umísťujte agregát do technické místnosti. Teplota místnosti vzhledem k vodnímu režimu nesmí klesnout pod +3 C!! 5. Minimální prostor pro agregát Minimální vzdálenost agregátu od stropu je 60 cm. Ostatní rozměry, dle typu agregátu, jsou uvedeny na následujících obrázcích. DF1A-100 DF1A cm 71 cm 140 cm 147 cm 84 cm 91,5 cm - 5 -

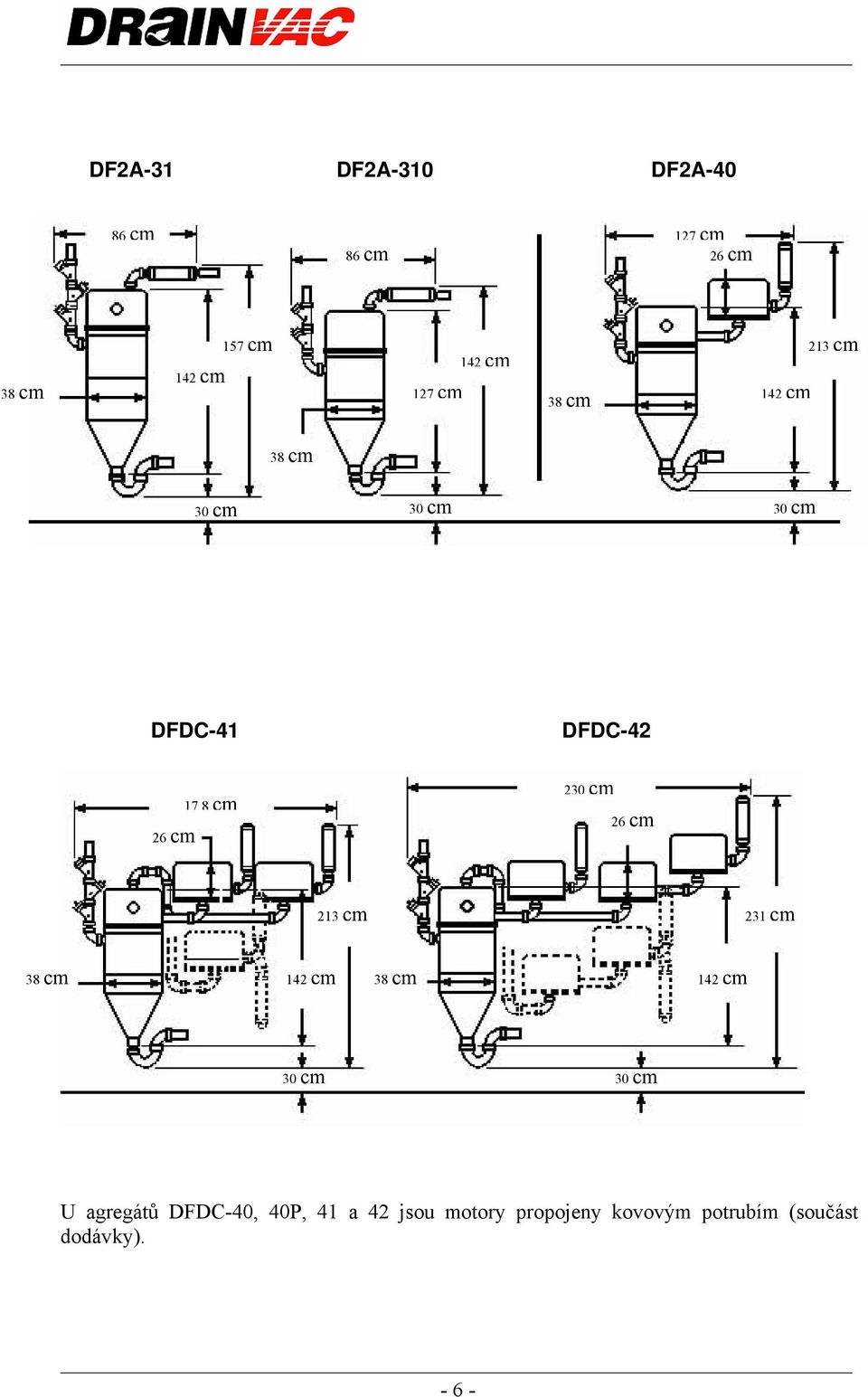

6 DF2A-31 DF2A-310 DF2A cm 86 cm 127 cm 26 cm 38 cm 142 cm 157 cm 127 cm 142 cm 38 cm 142 cm 213 cm 38 cm DFDC-41 DFDC cm 17 8 cm 2 26 cm 213 cm 231 cm 38 cm 142 cm 38 cm 142 cm U agregátů DFDC-40, 40P, 41 a 42 jsou motory propojeny kovovým potrubím (součást dodávky)

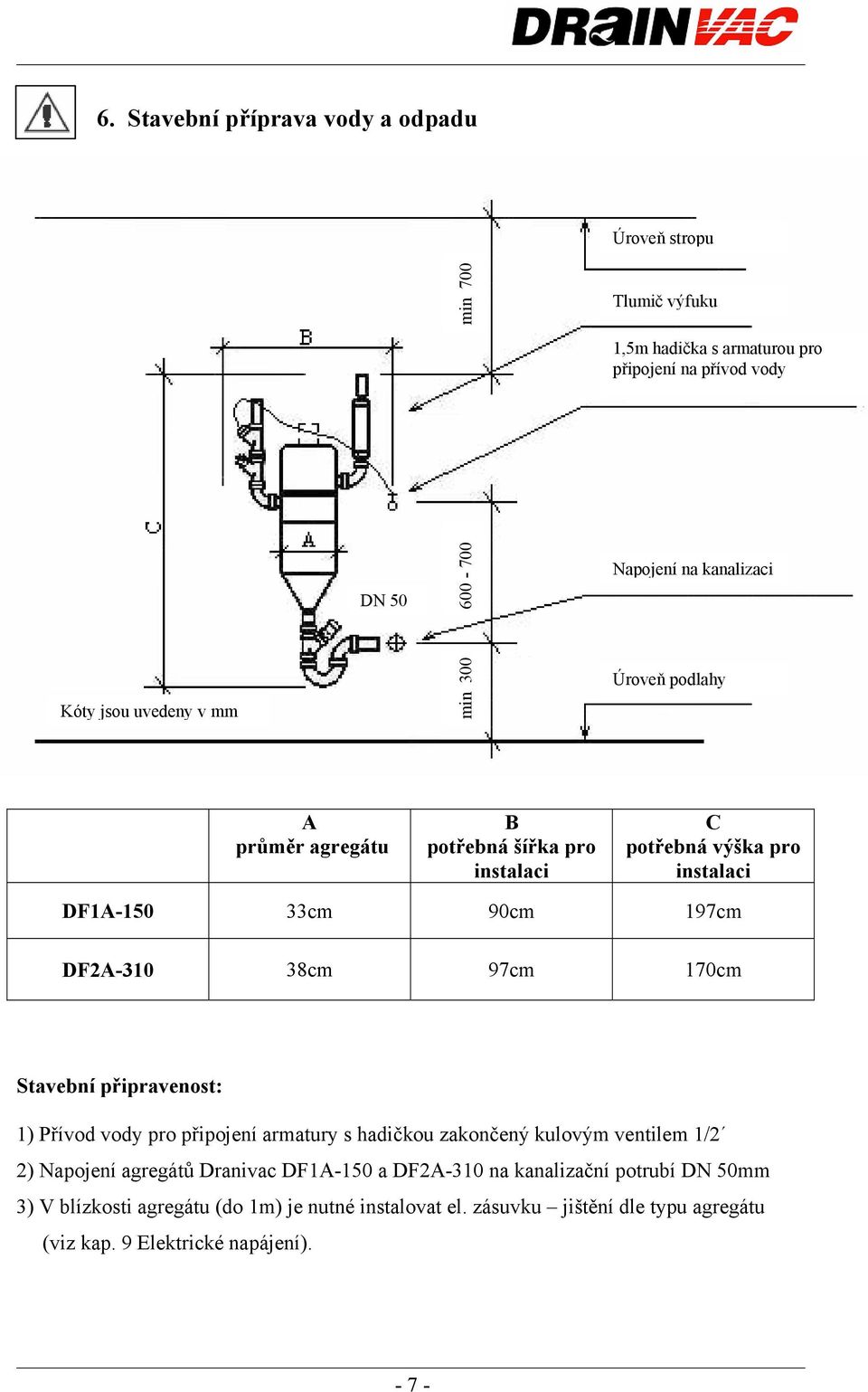

7 6. Stavební příprava vody a odpadu Úroveň stropu DN min 700 Tlumič výfuku 1,5m hadička s armaturou pro připojení na přívod vody Napojení na kanalizaci Kóty jsou uvedeny v mm min 300 Úroveň podlahy A průměr agregátu B potřebná šířka pro instalaci C potřebná výška pro instalaci DF1A cm 90cm 197cm DF2A cm 97cm 170cm Stavební připravenost: 1) Přívod vody pro připojení armatury s hadičkou zakončený kulovým ventilem 1/2 2) Napojení agregátů Dranivac DF1A-150 a DF2A-310 na kanalizační potrubí DN 50mm 3) V blízkosti agregátu (do 1m) je nutné instalovat el. zásuvku jištění dle typu agregátu (viz kap. 9 Elektrické napájení)

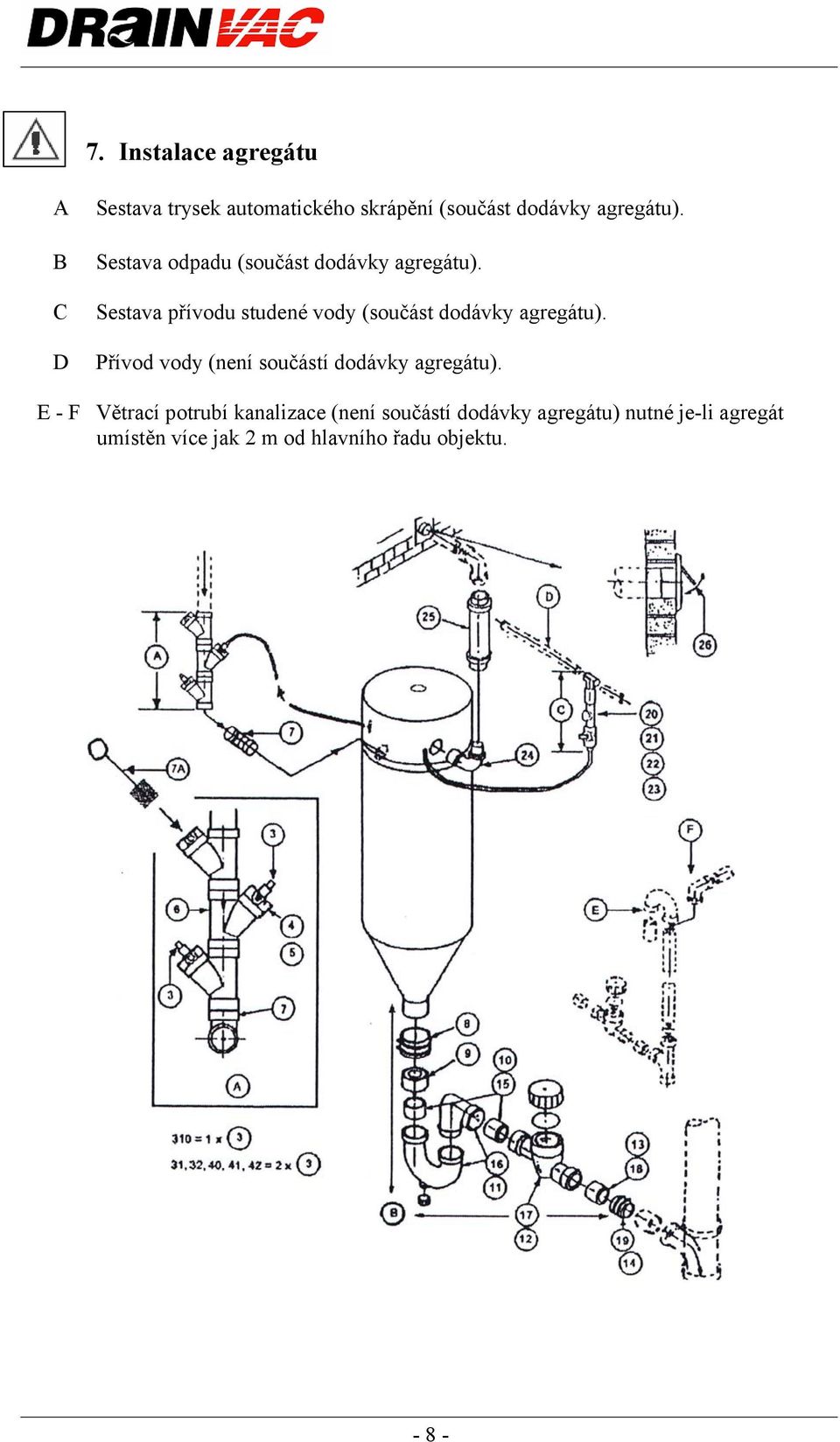

8 7. Instalace agregátu A B C D Sestava trysek automatického skrápění (součást dodávky agregátu). Sestava odpadu (součást dodávky agregátu). Sestava přívodu studené vody (součást dodávky agregátu). Přívod vody (není součástí dodávky agregátu). E - F Větrací potrubí kanalizace (není součástí dodávky agregátu) nutné je-li agregát umístěn více jak 2 m od hlavního řadu objektu

9 Instalace vysavače 1. Připevněte montážní desku pomocí vhodných vrutů na stěnu. Pro chlazení agregátu a zajištění přístupu je nutné umísti desku 80cm od stropu. 2. Zavěšte agregát nebo přídavný motor na montážní desku. 3. Před osazením kanystru si překontrolujte upevnění obou hladinoznaků P uvnitř agregátu. 4. Zapojit sestavu přívodu vody C mezi stávající přívod studené vody a agregát. 5. Zapojit sestavu odpadu B k připravenému odpadu s ventilací E F 6. Zapojte sestavu trysek skrápění A mezi agregát a potrubní systém vysavače. Použijte průhledný oblouk (součást dodávky) a pomocí spojky připojte k agregátu. 7. Instalujte tlumič (součást dodávky) na výfukové potrubí ukončené vně objektu výfukovou klapkou

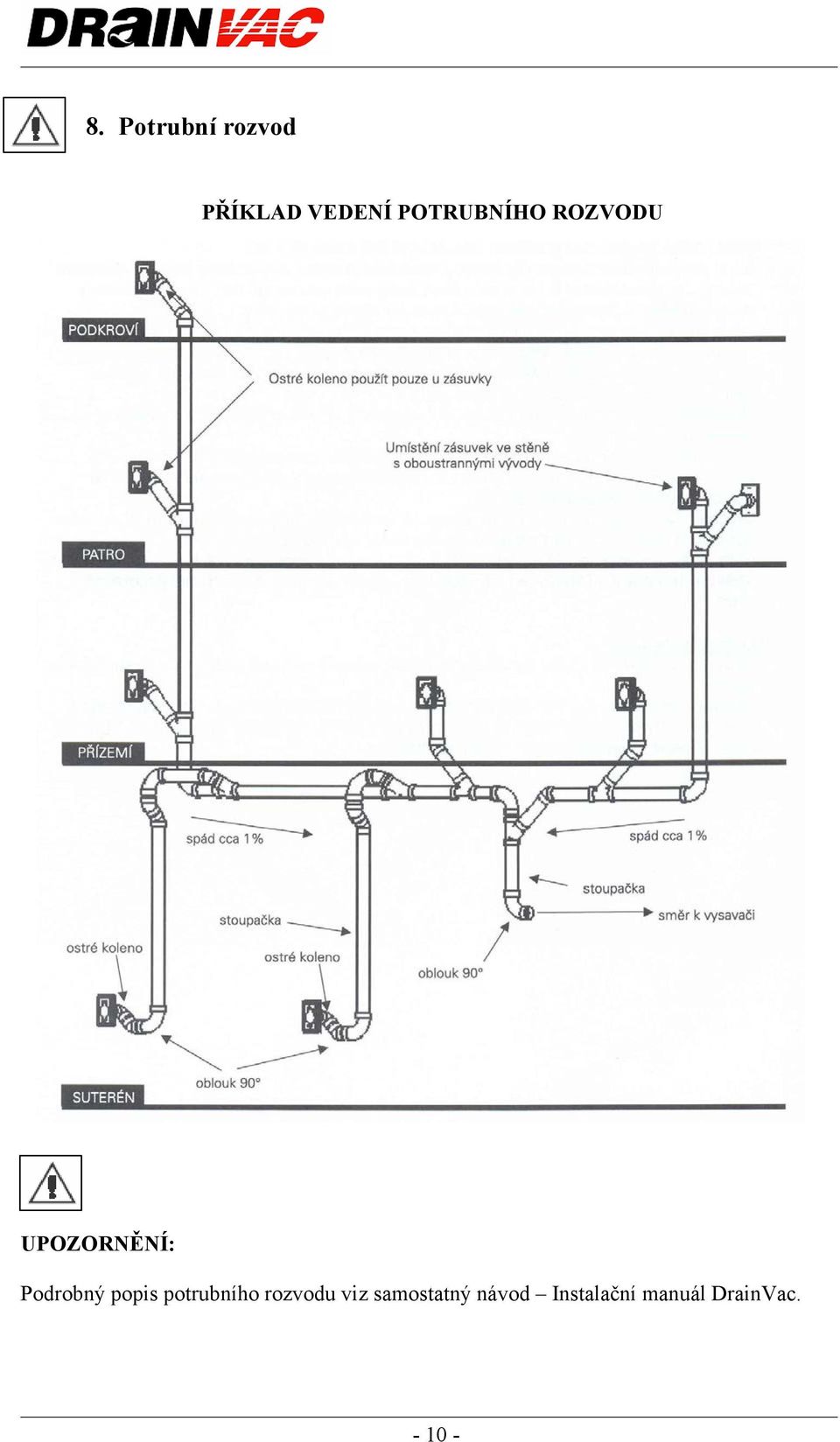

10 8. Potrubní rozvod PŘÍKLAD VEDENÍ POTRUBNÍHO ROZVODU UPOZORNĚNÍ: Podrobný popis potrubního rozvodu viz samostatný návod Instalační manuál DrainVac

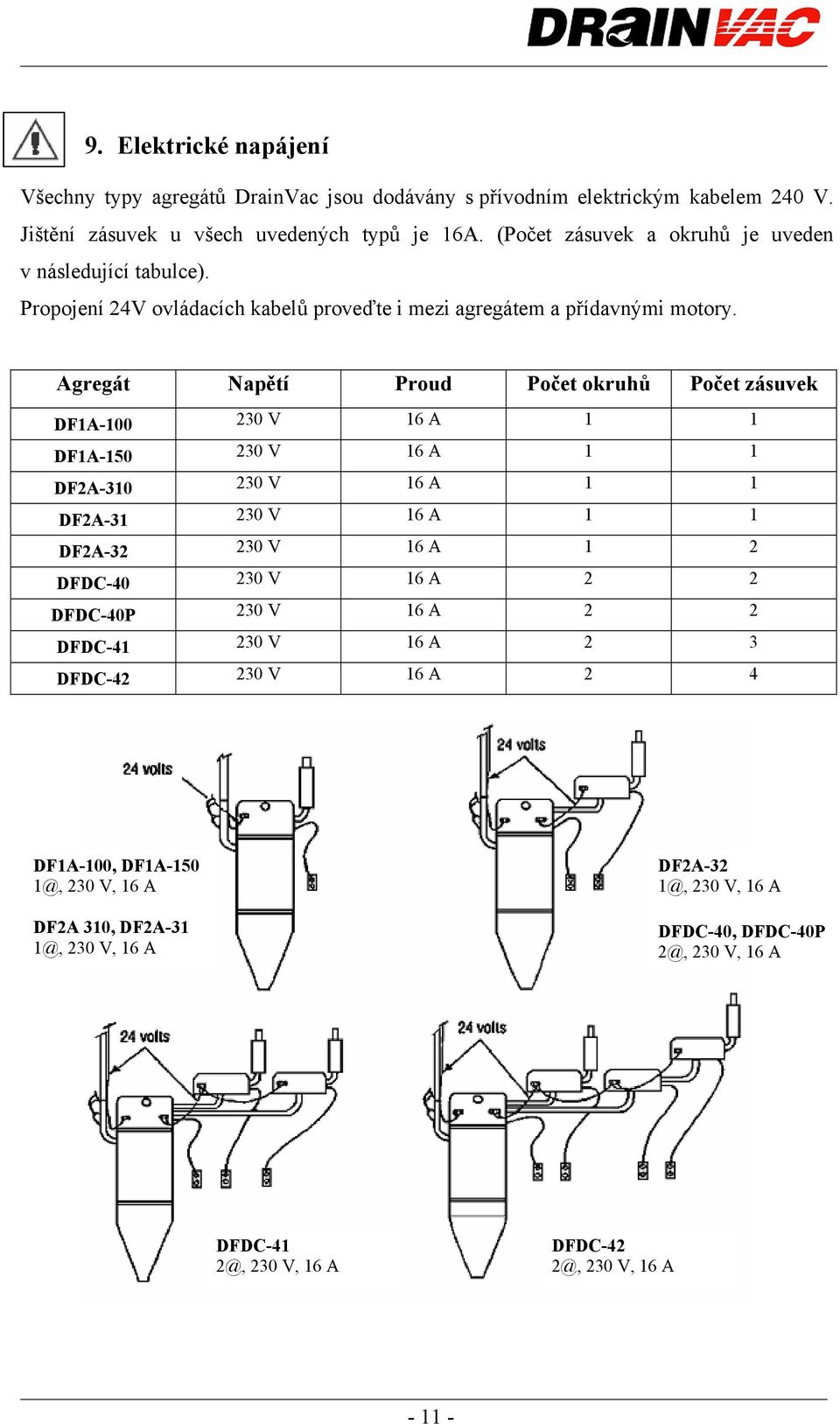

11 9. Elektrické napájení Všechny typy agregátů DrainVac jsou dodávány s přívodním elektrickým kabelem 240 V. Jištění zásuvek u všech uvedených typů je 16A. (Počet zásuvek a okruhů je uveden v následující tabulce). Propojení 24V ovládacích kabelů proveďte i mezi agregátem a přídavnými motory. Agregát Napětí Proud Počet okruhů Počet zásuvek DF1A V 16 A 1 1 DF1A V 16 A 1 1 DF2A V 16 A 1 1 DF2A V 16 A 1 1 DF2A V 16 A 1 2 DFDC V 16 A 2 2 DFDC-40P 230 V 16 A 2 2 DFDC V 16 A 2 3 DFDC V 16 A 2 4 DF1A-100, DF1A-150 1@, 230 V, 16 A DF2A 310, DF2A-31 1@, 230 V, 16 A DF2A-32 1@, 230 V, 16 A DFDC-40, DFDC-40P 2@, 230 V, 16 A DFDC-41 2@, 230 V, 16 A DFDC-42 2@, 230 V, 16 A

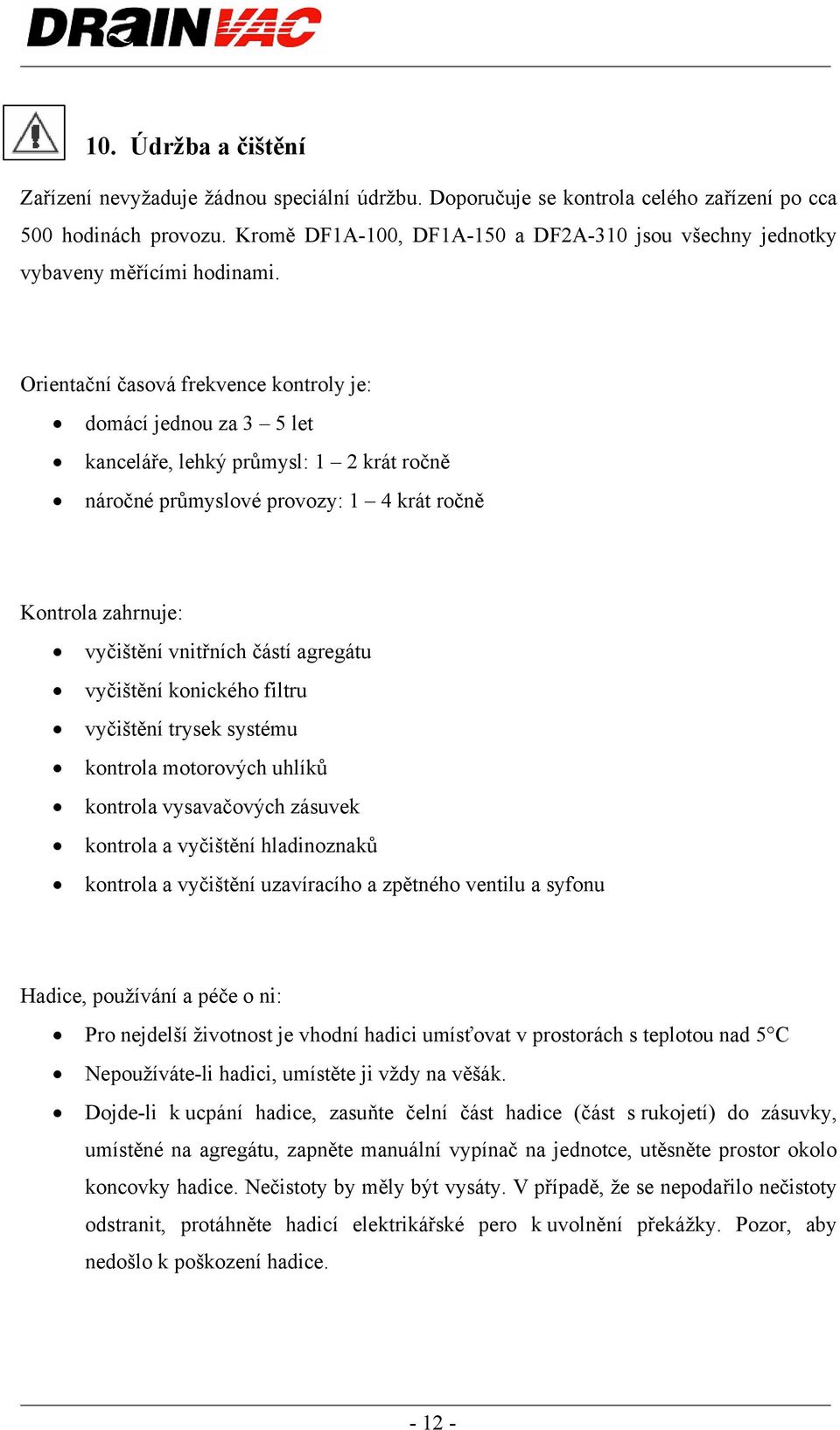

12 10. Údržba a čištění Zařízení nevyžaduje žádnou speciální údržbu. Doporučuje se kontrola celého zařízení po cca 500 hodinách provozu. Kromě DF1A-100, DF1A-150 a DF2A-310 jsou všechny jednotky vybaveny měřícími hodinami. Orientační časová frekvence kontroly je: domácí jednou za 3 5 let kanceláře, lehký průmysl: 1 2 krát ročně náročné průmyslové provozy: 1 4 krát ročně Kontrola zahrnuje: vyčištění vnitřních částí agregátu vyčištění konického filtru vyčištění trysek systému kontrola motorových uhlíků kontrola vysavačových zásuvek kontrola a vyčištění hladinoznaků kontrola a vyčištění uzavíracího a zpětného ventilu a syfonu Hadice, používání a péče o ni: Pro nejdelší životnost je vhodní hadici umísťovat v prostorách s teplotou nad 5 C Nepoužíváte-li hadici, umístěte ji vždy na věšák. Dojde-li k ucpání hadice, zasuňte čelní část hadice (část s rukojetí) do zásuvky, umístěné na agregátu, zapněte manuální vypínač na jednotce, utěsněte prostor okolo koncovky hadice. Nečistoty by měly být vysáty. V případě, že se nepodařilo nečistoty odstranit, protáhněte hadicí elektrikářské pero k uvolnění překážky. Pozor, aby nedošlo k poškození hadice

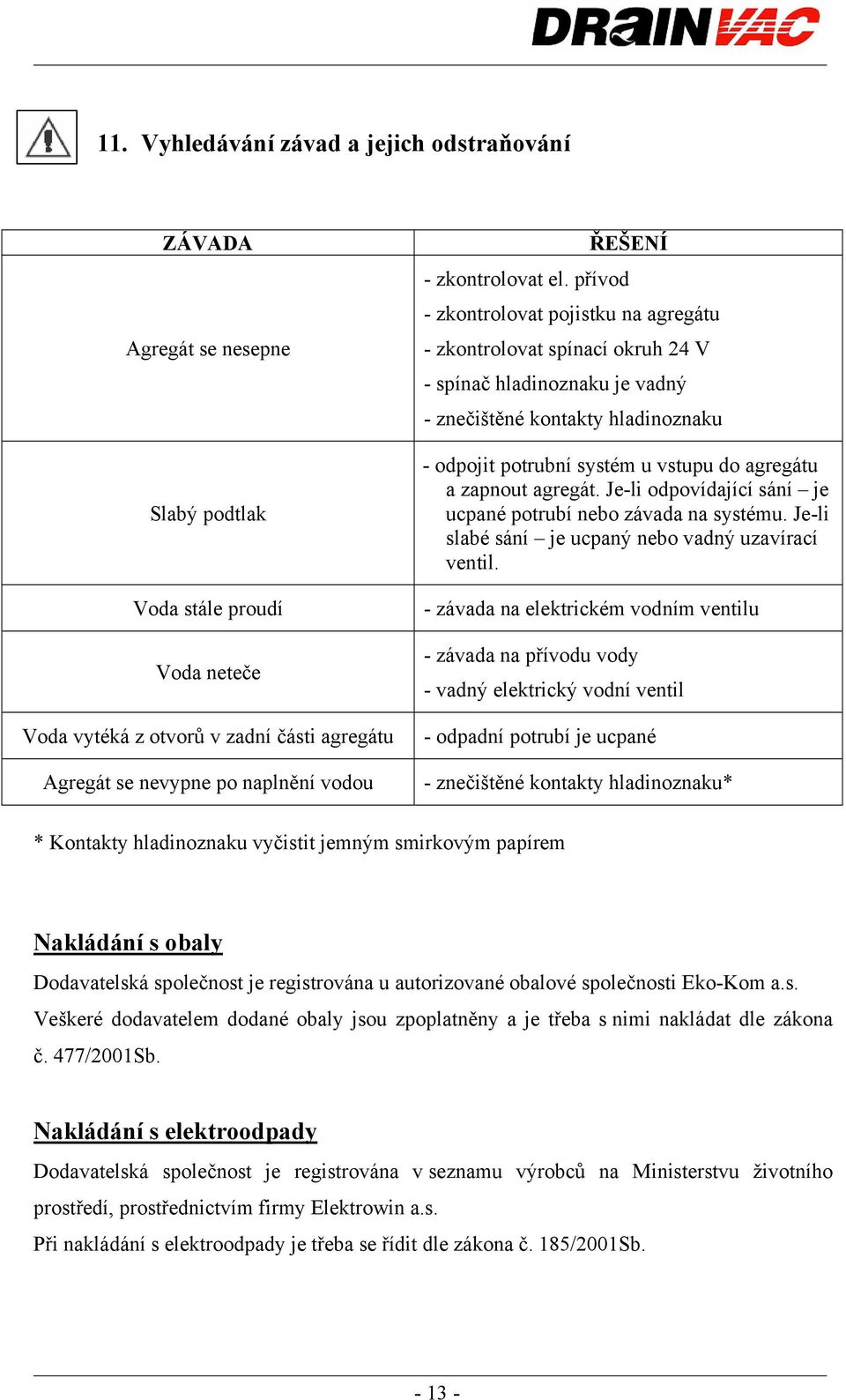

13 11. Vyhledávání závad a jejich odstraňování ZÁVADA Agregát se nesepne Slabý podtlak Voda stále proudí Voda neteče Voda vytéká z otvorů v zadní části agregátu Agregát se nevypne po naplnění vodou ŘEŠENÍ - zkontrolovat el. přívod - zkontrolovat pojistku na agregátu - zkontrolovat spínací okruh 24 V - spínač hladinoznaku je vadný - znečištěné kontakty hladinoznaku - odpojit potrubní systém u vstupu do agregátu a zapnout agregát. Je-li odpovídající sání je ucpané potrubí nebo závada na systému. Je-li slabé sání je ucpaný nebo vadný uzavírací ventil. - závada na elektrickém vodním ventilu - závada na přívodu vody - vadný elektrický vodní ventil - odpadní potrubí je ucpané - znečištěné kontakty hladinoznaku* * Kontakty hladinoznaku vyčistit jemným smirkovým papírem Nakládání s obaly Dodavatelská společnost je registrována u autorizované obalové společnosti Eko-Kom a.s. Veškeré dodavatelem dodané obaly jsou zpoplatněny a je třeba s nimi nakládat dle zákona č. 477/2001Sb. Nakládání s elektroodpady Dodavatelská společnost je registrována v seznamu výrobců na Ministerstvu životního prostředí, prostřednictvím firmy Elektrowin a.s. Při nakládání s elektroodpady je třeba se řídit dle zákona č. 185/2001Sb

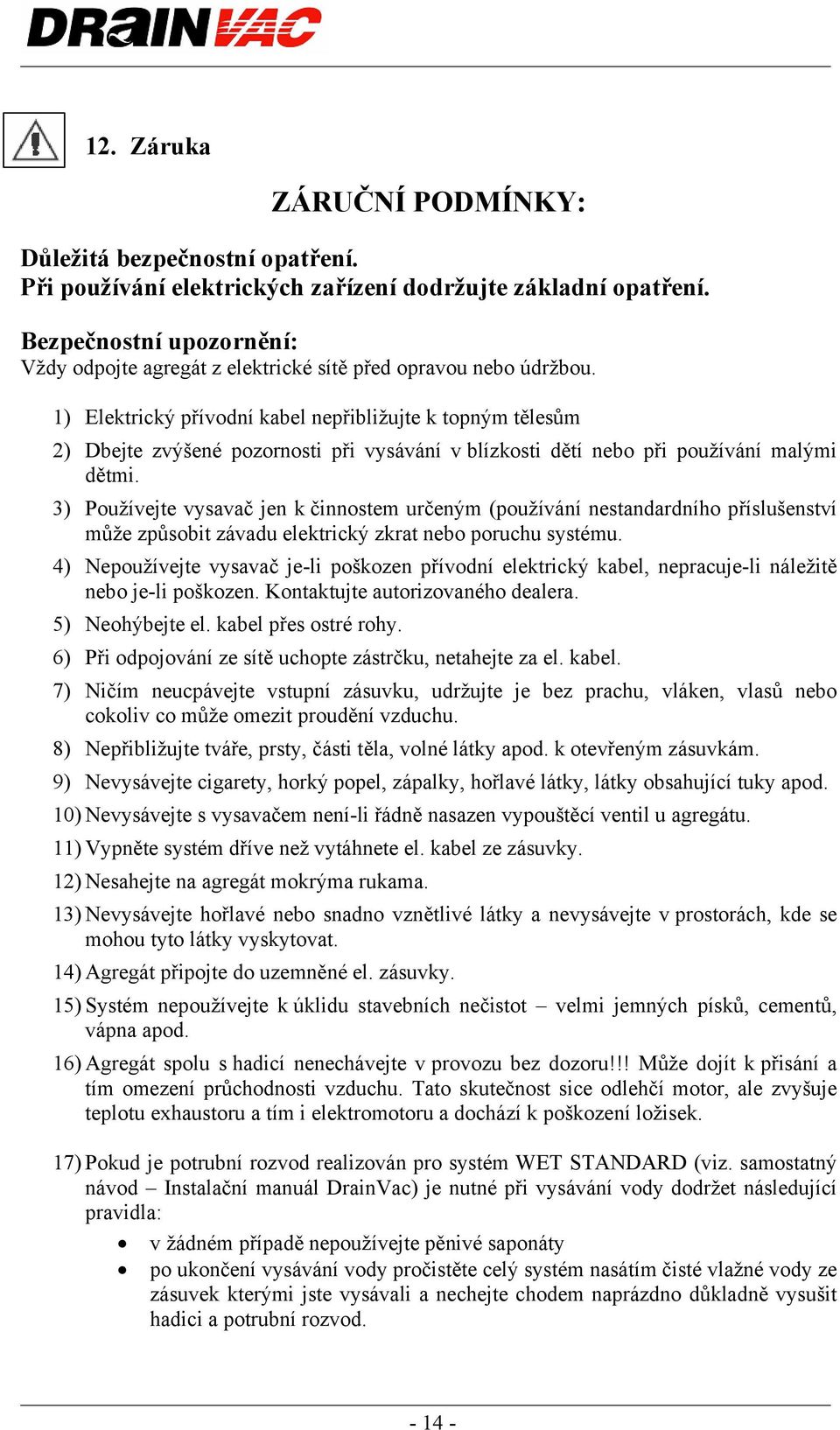

14 12. Záruka ZÁRUČNÍ PODMÍNKY: Důležitá bezpečnostní opatření. Při používání elektrických zařízení dodržujte základní opatření. Bezpečnostní upozornění: Vždy odpojte agregát z elektrické sítě před opravou nebo údržbou. 1) Elektrický přívodní kabel nepřibližujte k topným tělesům 2) Dbejte zvýšené pozornosti při vysávání v blízkosti dětí nebo při používání malými dětmi. 3) Používejte vysavač jen k činnostem určeným (používání nestandardního příslušenství může způsobit závadu elektrický zkrat nebo poruchu systému. 4) Nepoužívejte vysavač je-li poškozen přívodní elektrický kabel, nepracuje-li náležitě nebo je-li poškozen. Kontaktujte autorizovaného dealera. 5) Neohýbejte el. kabel přes ostré rohy. 6) Při odpojování ze sítě uchopte zástrčku, netahejte za el. kabel. 7) Ničím neucpávejte vstupní zásuvku, udržujte je bez prachu, vláken, vlasů nebo cokoliv co může omezit proudění vzduchu. 8) Nepřibližujte tváře, prsty, části těla, volné látky apod. k otevřeným zásuvkám. 9) Nevysávejte cigarety, horký popel, zápalky, hořlavé látky, látky obsahující tuky apod. 10) Nevysávejte s vysavačem není-li řádně nasazen vypouštěcí ventil u agregátu. 11) Vypněte systém dříve než vytáhnete el. kabel ze zásuvky. 12) Nesahejte na agregát mokrýma rukama. 13) Nevysávejte hořlavé nebo snadno vznětlivé látky a nevysávejte v prostorách, kde se mohou tyto látky vyskytovat. 14) Agregát připojte do uzemněné el. zásuvky. 15) Systém nepoužívejte k úklidu stavebních nečistot velmi jemných písků, cementů, vápna apod. 16) Agregát spolu s hadicí nenechávejte v provozu bez dozoru!!! Může dojít k přisání a tím omezení průchodnosti vzduchu. Tato skutečnost sice odlehčí motor, ale zvyšuje teplotu exhaustoru a tím i elektromotoru a dochází k poškození ložisek. 17) Pokud je potrubní rozvod realizován pro systém WET STANDARD (viz. samostatný návod Instalační manuál DrainVac) je nutné při vysávání vody dodržet následující pravidla: v žádném případě nepoužívejte pěnivé saponáty po ukončení vysávání vody pročistěte celý systém nasátím čisté vlažné vody ze zásuvek kterými jste vysávali a nechejte chodem naprázdno důkladně vysušit hadici a potrubní rozvod
