1 TECHNOLOGIE I (slévání a svařování) Přednáška č. 4: Tavení slévárenských slitin, příprava tekutého kovu (grafitických litin, slitin: hliníku, hořčíku, zinku). Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie

2 Tavení slévárenských slitin Tavení slévárenských slitin je příprava taveniny příslušné roztaveného kovu; zde závisí, zda-li jde o slitinu Fe C (LLG, LKG, LČG, ocel na odlitky), množství surovin pro tavení se stanovuje výpočtem, aby odpovídalo chemickému složení materiálu vyráběného odlitku; pokud tavíme slitiny neželezných kovů, k tomuto účelu se nakupují slévárenské housky příslušných slitin, které mají různý tvar.

3 Tavení litin Tavící zařízení pro výrobu litin - závisí o jaký typ litiny se jedná (LLG, LČG, LKG). 1.Kuplovny jsou šachtovité pece, které slouží především pro výrobu LLG; 2.Středofrekvenční indukční pece slouží pro výrobu LKG, LČG i LLG; 3.Obloukové pece slouží především pro přípravu tavenin ocelí, kde chceme rafinovat taveninu. Kuplovna není vhodná pro výrobu tavenin LKG a LČG, neboť obsahuje větší množství cca 0,1 %S a 0,1 %P. Síra se slučuje s modifikátorem (především Mg) a nedochází k modifikačnímu účinku, který je nutný pro krystalizaci kuličkového i červíkovitého grafitu.

4 Kuplovna Kuplovna - je šachtová pec, vysoká cca 5 m, skládá se z těchto hlavních částí: komína, sazebny, šachty a nístěje, pro vhánění vzduchu slouží větrovod s dmyšnami. Důležitá je také žáruvzdorná vyzdívka pece.

5 Vsázkové suroviny do kuplovny Kovové suroviny: Palivo: - surové železo - vratný materiál - litinový šrot - ocelový šrot - feroslitiny - koks (CaC 2 částečná náhrada koksu, lepší nauhličení vsázky) Struskotvorné přísady: - vápenec - CaCO 3 (dolomit CaCO 3.MgCO 3 zvýšení tekutosti) (kazivec CaF 2 zvýšení tekutosti - zřídka)

6 Kuplovny životnost vyzdívky v kuplovně je cca 1 den, proto bývají dvě kuplovny vedle sebe (v jedné se taví, druhá se opravuje) Pohled na spodní část kuplovny Převzato z podkladových materiálů firmy STS Slévárna Zábřeh, únor 2013

7 Indukční pece V průmyslové praxi se používají pro tavení litin středofrekvenční indukční pece, které jsou univerzálnější; na základě elektrických veličin jde zvýšit teplota v peci. bývají alespoň dvě pece vedle sebe, pro výrobu LLG se vsází se surové železo, vratný materiál, litinový šrot, ocelový šrot, feroslitiny, struskotvorné látky. Schéma a zapojení pece

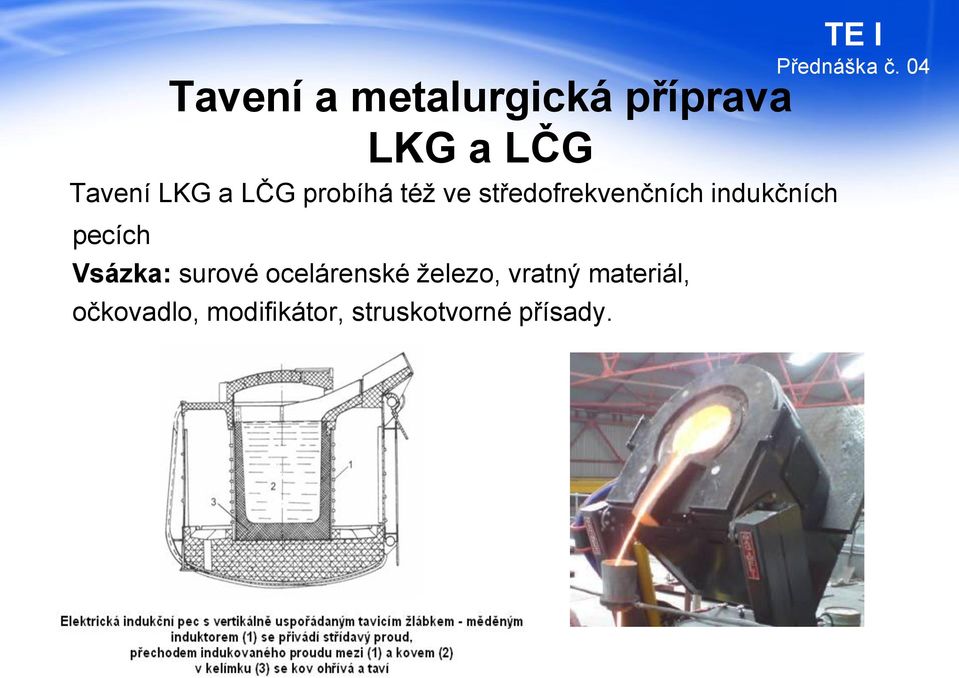

8 Tavení a metalurgická příprava LKG a LČG Tavení LKG a LČG probíhá též ve středofrekvenčních indukčních pecích Vsázka: surové ocelárenské železo, vratný materiál, očkovadlo, modifikátor, struskotvorné přísady.

9 Očkování LLG a modifikace LKG a LČG Po roztavení je nutno tavenu litin ještě metalurgicky ošetřit LLG se před odlévání očkuje; LKG a LČG se před odléváním modifikuje i očkuje. Očkování LLG se provádí za účelem jemnějšího a pravidelnějšího vylučování grafitu i homogenizaci matrice litiny, očkování se potlačuje vznik zákalky (vylučování ledeburitu) v tenkých stěnách LLG; očkovadla jsou nejčastěji na bázi FeSi75. Modifikátory pro LKG - jsou na bázi kovový Mg, cér, nebo předslitiny na bázi: Si Mg - Ca Al Modidifikátory pro LČG jsou předslitiny na bázi Si-Mg-Ca- AL Ti. Modifikace taveniny se provádí za účelem získání kuličkového nebo červíkovitého grafitu, tj. za účelem výroby odlitků z LKG a LČG.

10 Očkování LLK a LČG při výrobě litiny s kuličkovým i červíkovým grafitem, je také nutné očkování; především je to z hlediska karbidotvornosti modifikátorů. je-li používán modifikátor (při výrobě LČG), pak je doporučováno vysoce účinné očkovadlo na bázi FeSi 75 dávkování očkovadla se používá 0,3 až 0,8 hmot %. Modifikátor i očkovadlo se přidává do taveniny litiny těsně před odléváním.

11 Nejčastěji používané metody modifikace taveniny LKG a LČG V praxi existuje několik metod modifikace: 1. Metoda Sandwich 2. Metoda Tundish 3. Moduifikace v autoklávu 4. Modifikace v +GF+ konvertoru 5. Modifikace In mould

12 Tavící zařízení slitin hliníku Pro tavení slitin hliníku se používají pece s různým typem vyhřívání. Z důvodu rychlé oxidace slitin hliníku jsou vhodné pece, které vykazují mírné redukční prostředí, to jsou pece plynové. Pro tavení slitin hliníku se používají tyto pece: 1. Plynové pece; 2. Odporové pece; 3. Tavící šachtové pece firmy Striko; 4. Udržovací vanové pece; 5. Dávkovací pece Striko Westofen Housky příslušné slitiny se vkládají do tavící pece, po roztavení, ještě před odléváním, je nutno taveninu slitin hliníku metalurgicky ošetřit.

13 Druhy tavících pecí slitin hliníku Plynová pec DEL Obrázky byly přejaty z propagačních materiálů firem Nemak Most a TOKOZ, a.s., září 2012 Odporová kelímková pec

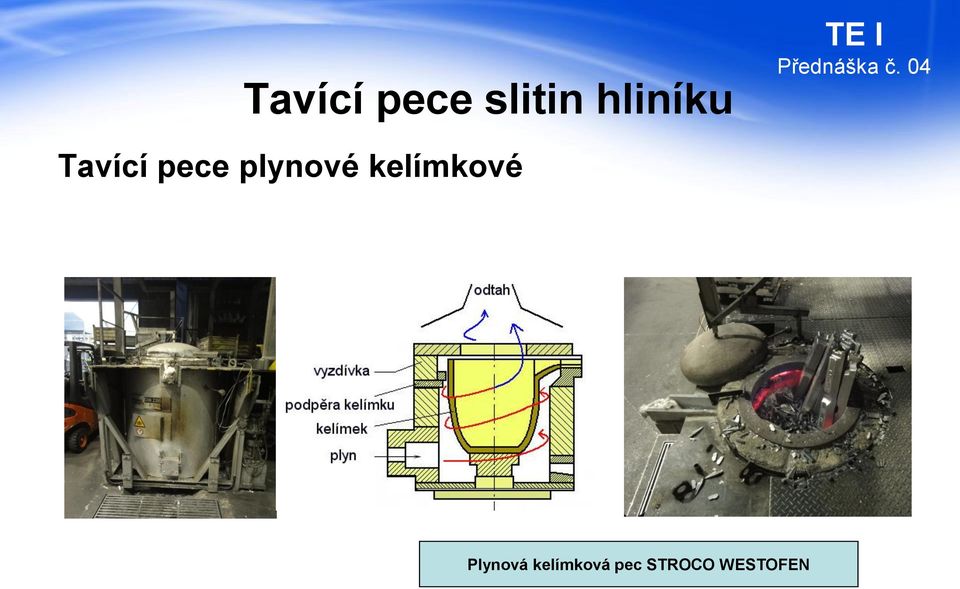

14 Tavící pece slitin hliníku Tavící pece plynové kelímkové Plynová kelímková pec STROCO WESTOFEN

15 Tavící pece slitin hliníku Tavící elektrické odporové pece Elektrická odporová kelímková tavící pec MORGAN

16 Pece pro tavení slitin hliníku Tavící šachtová pec Striko Obrázky převzaty z propagačních materiálů firmy Nemak Most, září 2012

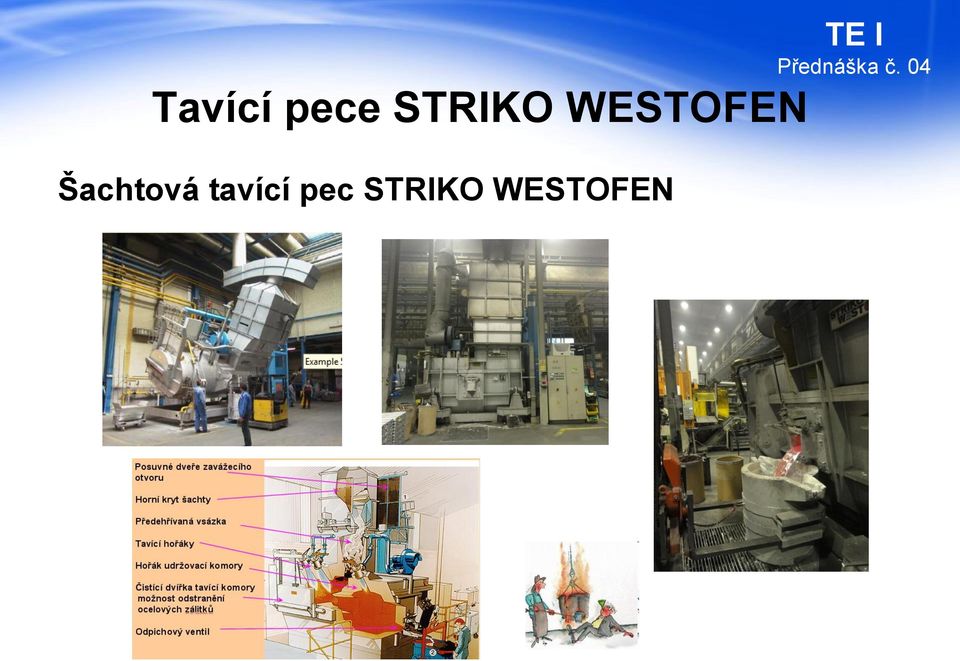

17 Tavící pece STRIKO WESTOFEN Šachtová tavící pec STRIKO WESTOFEN

18 Metalurgické ošetření tavenin hliníku před odléváním Metalurgické operace slitin hliníku jsou: 1. Použití krycích solí již během tavení 2. Rafinace taveniny; 3. Odplynění taveniny; 4. Modifikace taveniny; 5. Očkování taveniny.

19 Zařízení pro odplynění slitin hliníku

20 Modifikace slitin hliníku Strukturu a vlastnosti slévárenských slitin hliníku lze ovlivnit úpravami taveniny (tekutého kovu) před jejím odléváním. Tak, že do traveniny se přidává malé množství vhodné látky, která ovlivňuje proces kystalizace taveniny. Existují dvě možnosti ovlivnění krystalizace slitin hliníku (modifikace a očkování). Modifikace úprava tekutého kovu (přidání určitého množství modifikátoru), kterou se ovlivňuje způsob růstu krystalizačních zárodků a důsledkem jsou změny vyloučených fází (např. způsob krystalizace křemíku ve slitinách Al-Si). Očkování - úprava tekutého kovu (přidání určitého množství očkovadla), kterou se ovlivňuje počet krystalizačních zárodků a důsledkem je zjemnění struktury fáze, která vzniká přímo z taveniny (např. zjemnění fáze a (v postatě hliníku) ve slitinách Al-Si).

21 Modifikace slitin hliníku Modifikace slitin Al-Si (siliminů) účelem je změna tvaru křemíku (jemnější), který se vylučuje při eutektické teplotě; modifikací siluminů se zvýší mechanické vlastnosti především tažnost; modifikací se změní poloha eutektické teploty v diagramu Al-Si

22 Tavení slitin hořčíku Při tavení slitin hořčíku je nutné brát v úvahu, že kyslík se razantně slučuje s hořčíkem (může i hořet). Vsázku je třeba před tavením dostatečně vysušit, resp. předehřát ve speciálním zařízení; Tavící pec pro slitiny hořčíku má speciální konstrukci Předehřívací zařízení slitin Mg před tavením

23 Specifika tavících pecí hořčíku Tavící pece mají speciální konstrukci, která chrání vsázku pro okysličování vsázecí zařízení; tavící pec Highlights Mg Pumpe CTP- skládá se ze dvou komor tavící a odplyňovací, po odplynění tavenina proudí k tlakovému stroji Vsázecí zařízení pece pro tavení slitin hořčíku Pec pro tavení MG slitin s komplexní rafinací

24 Vsázka pro výrobu odlitků ze slitin hořčíku Kovová vsázka - hotové slitiny dodávané hutěmi ve formě housek, vratný materiál, legúry. nekovové složky - legující přísady, které se vsázkují ve formě solí mangan - MnCl2, zirkon - K2ZrF6, atd. vratný materiál - vtokové soustavy, nálitky, přetavené třísky, atd. tavidla. soli, které se používají na zaprašování tekutého kovu a struskotvorné přísady.

25 Rafinace slitin hořčíku před odléváním Rafinace hořčíkových slitin - se provádí za účelem odstranění nekovových částic, vodíku i nežádoucích příměsí taveniny před odléváním. rafinace se nejčastěji provádí rafinačními solemi tak, že se tavenina ohřívá na určitou teplotu (v závislosti od složení slitiny). na její povrch se nasype vysušená rafinační sůl (1 % hmot. taveniny) a vmíchá se do taveniny. Nechá se působit a postupně se z povrchu taveniny odebírají její zplodiny. tavenina je vyčištěna pokud její povrch je zrcadlově čistý. další možnost čištění taveniny je profukování argonem při teplotě taveniny cca 750 C, popř. dusíkem a chlorem.

26 Tavení slitin zinku Tavení slitin zinku - slitiny zinku se taví v plynových nebo elektrických pecích; slitiny zinku vykazují nízký tepelný obsah při licí teplotě. Ten je nízký díky nízké hodnotě latentního krystalizačního tepla (L KR je cca J.kg -1 ) a měrně tepelné kapacitě (c je 390 J.kg -1.K -1 ); zinek nevykazuje takovou slučivost s kyslíkem jako hořčík nebo hliník, a proto tavení zinkových slitin není tak náročné; pro tavení se nejčastěji používají plynové nebo elektrické pece jen je třeba předejít případnému nasycení taveniny škodlivými kovovými prvky. Proto se doporučuje tavit v kelímcích z SiC (nedoporučují se používat kelímky, které dříve sloužily pro tavení jiných slitin). Před odléváním není nutné provádět rafinaci a odplyňování slitin zinku a pro tavení se nemusí používat žádné tavící přípravky.

27 Tavení slévárenských slitin Literatura: [1] NOVÁ, I.: Technologie I. [Skripta], FS-TU v Liberci [2] MICHNA, Š., NOVÁ, I.: Technologie zpracování kovových materiálů. 1. vyd. Adin Prešov, [3] VETIŠKA, A.: Teoretické základy slévárenské technologie. 1. vyd. Praha [4] ROUČKA, J.: Metalurgie neželezných slitin. [Skripta]. VUT Brno, 2006.
