1 PODHLEDY Bedřiška Vaňková str.1/26

2 PODHLEDY PŮVODNĚ POVRCHOVÁ ÚPRAVA SPODNÍHO LÍCE STROPU ( omítaný podhled ) V SOUČASNOSTI SAMOSTATNÁ KONSTRUKCE, KTERÁ JE PŘIPEVNĚNA (popř. zavěšena zespodu) NA STROPNÍ KONSTRUKCI SE STROPEM VŽDY SPOLUPŮSOBÍ (statika, akustika, izolace) Bedřiška Vaňková str.2/26

3 PODLAHY A PODHLEDY TRADIČNÍCH BUDOV PODLAHA Tradiční STROPNÍ KONSTRUKCE POHLED dřevěný trámový strop bez podhledu nebo omítaný podhled na nosiči (rákosová rohož) dřevěná podlaha nebo dlažba na násypu klenba (kamenná nebo cihelná) omítka klenby Bedřiška Vaňková str.3/26

4 FUNKCE PODHLEDU FUNKCE ESTETICKÁ snížení světlé výšky v malých místnostech HISTORIE: AKUSTICKÁ PROTIPOŽÁRNÍ zakrytí rozvodů TZB nevyhovuje-li vlastní stropní konstrukce ochrana hořlavé konstrukce stropu TEPELNĚ IZOLAČNÍ výjimečně je-li v daném místě účelné STATIKA pouze pasivně - podhled nese pouze sám sebe + doplňky, např. svítidla 1. snížení nepříznivě vysoké světlé výšky místností gotických obytných domů císař Josef II. - protipožární opatření - požadavek nespalných stropů zakrývání historických dřevěných stropů omítanými podhledy viz podhledy v tradičních budovách 3. omítané podhledy železobetonových žebrových stropů SOUČASNOST: PODHLED NUTNÝ Z HLEDISKA - použité konstrukce stropu - zakrytí rozvodů TZB PŘEDEVŠÍM ESTETICKÁ A AKUSTICKÁ FUNKCE Bedřiška Vaňková str.4/26

5 SOUČASNÉ VARIANTY STROPNÍCH KONSTRUKCÍ KERAMICKÉ STROPY ŽELEZOBETON OCEL (zejména obytné budovy, menší stavby) omítaný podhled (zpravidla deska) na menších stavbách podhled omítaný: stěrková omítka nebo klasická dvouvrstvá omítka s rabicovým pletivem větší stavby: nutnost zakrýt rozvody TZB zavěšený podhled stropní konstrukci zpravidla nutno zakrýt z estetických a akustických důvodů zavěšený podhled VELKÝ ROZSAH TZB V SOUČASNÉM STAVITELSTVÍ (hygienické požadavky na kvalitu vnitřního prostředí) ZAVĚŠENÉ PODHLEDY ZAKRÝVAJÍ PODSTROPNÍ ROZVODY Bedřiška Vaňková str.5/26

6 ZAVĚŠENÉ PODHLEDY KLASIFIKACE (DĚLENÍ) 1 PODLE MATERIÁLU DŘEVĚNÉ SDK zpravidla originální autorské řešení nebo unifikovaný zavěšený systém s dřevěnými výplněmi zpravidla nerozebiratelný podhled na nosné konstrukci analogické se systémy se sádrokartonovými příčkami - KNAUF, RIGIPS, výjimečně sádrokartonové výplně unifikovaných zavěšených systémů MINERÁLNÍ KOVOVÉ PLASTOVÉ DALŠÍ MATERIÁLY unifikované systémy, zpravidla čtverce 625 x 625 nebo 600 x 600 mm - DONN, OWA, ARMSTRONG zpravidla unifikované systémy s hliníkovými lamelami nebo šablonami, licence HUNTER-DOUGLAS, FEAL, u nás FESAL, METRO-STK) speciální systémy, např. BARRISOL akulit (v sendvičových šablonách) polystyrén (požárně nevhodný) sádra PODLE OPTICKÉ FUNKCE PLNÉ (neprůhledné) PRŮHLEDNÉ (mřížkové, rastrové ) svítidla zavěšena pod podhledem nebo do něj integrována umožňují umístění svítidel nad podhled Bedřiška Vaňková str.6/26

7 ZAVĚŠENÉ PODHLEDY KLASIFIKACE (DĚLENÍ) 2 PODLE CHARAKTERU MONTÁŽE PEVNÉ (NEROZEBIRATELNÉ) ROZEBIRATELNÉ (DEMONTOVATELNÉ) umožňují doplňování a opravy rozvodů vedených nad nimi např. sádrokartonový podhled analogický se systémy příček pevný podhled dle rozebiratelný podhled dle Bedřiška Vaňková str.7/26

8 KONSTRUKČNÍ PRVKY ZAVĚŠENÝCH PODHLEDŮ ZÁVĚS (TÁHLO) zpravidla rektifikovatelný, jednotlivé druhy dle hmotnosti podhledu VODOROVNÝ NOSNÝ SYSTÉM (rošt z profilů dle materiálu vlastní plochy) PLOCHA VLASTNÍHO PODHLEDU (desky, šablony, výplňové dílce) pevný podhled dle rozebiratelný podhled dle Bedřiška Vaňková str.8/26

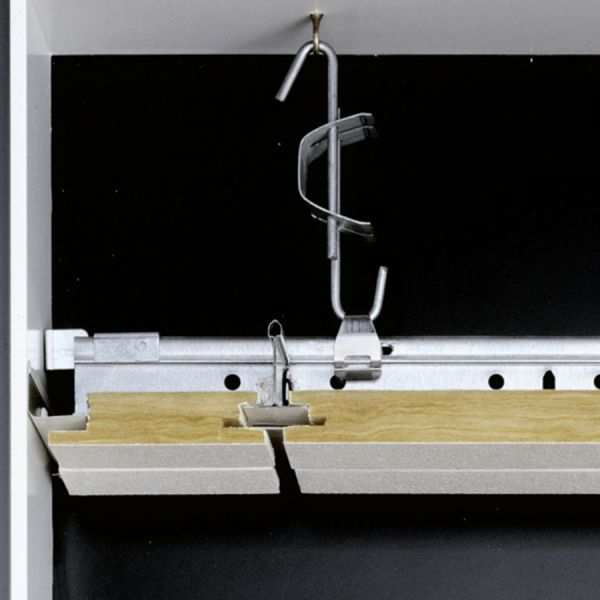

9 ZÁVĚSY rektifikovatelné, jednotlivé druhy dle hmotnosti podhledu dle dle Bedřiška Vaňková str.9/26

10 dle (systém Thermatex) dle (systém Thermatex) Bedřiška Vaňková str.10/26

11 PEVNÉ (NEROZEBIRATELNÉ) ZAVĚŠENÉ PODHLEDY zpravidla technologie SDK konstrukce obdobná jako u příček viz POSTUP MONTÁŽE dle nosný rošt z pozinkovaných profilů z ocelového plechu nosný rošt z dřevěných profilů Bedřiška Vaňková str.11/26

12 DETAILY dle Bedřiška Vaňková str.12/26

13 TVAROVÉ VARIANTY dle Bedřiška Vaňková str.13/26

14 ROZEBIRATELNÉ ZAVĚŠENÉ PODHLEDY 1 LAMELOVÉ systémy FEAL, HUNTER-DOUGLAS nosné profily rošt z pozinkovaných profilů z ocelového plechu materiál lamel lisovaný hliníkový plech s vypalovaným ovým povrchem ( hladké, vlnité, perforované ) LAMELY - s zakulacenými hranami, s viditelnou mezerou (modul 90, 100, 150, 200 mm ) - s ostrými hranami, s otevřenou viditelnou mezerou - spáry mohou být doplněny zaklapávacími profily z plastu nebo hliníku - s uzavřenými pravoúhlými lamelami (modul 100, 150, 200, 300 mm ) dle Bedřiška Vaňková str.14/26

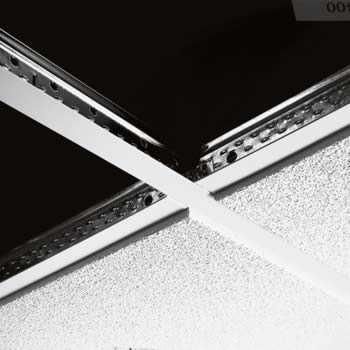

15 ROZEBIRATELNÉ ZAVĚŠENÉ PODHLEDY 2 KAZETOVÉ (panelové) nosné profily tenkostěnné T-profily materiál výplní minerální desky desky z s omyvatelnou povrchovou úpravou kovové kazety z ocelového nebo hliníkového hladkého nebo perforovaného plechu(metro-podhled) sádrové desky vyztužené skleněnými vlákny a vylehčené perlitem nebo vyztužené síťovinou ze skelného vlákna děrované stropní kazety ze SDK s finální povrchovou úpravou a úpravou hran stropní kazety z dřevěné vlny pojené bílým nebo šedým cementem ( BIO ) různé typy viditelný nosný rastr panely jsou položeny na viditelnou konstrukci z T-profilů polozapuštěný rastr na konstrukci z T-profilů jsou položeny panely se zapuštěnou hranou skrytý rastr panely jsou zespodu zavěšeny (zaklapnuty) do samosvorných profilů roštu (na sraz) standardní formáty 600 x 600 mm, 625 x 625, 1200 x 600, 1250 x 625 standardní šířky : 300; 312,5; 400; 600; 625 standardní délky : 600; 625; 1200; 1250; 1500; 2000; 2500 doplňky dolů otvíravé panely (revizní dvířka pro přístup nad podhled clip window ) integrovaná svítidla výústky VZT, sprinklerů, požární čidla např.: Bedřiška Vaňková str.15/26

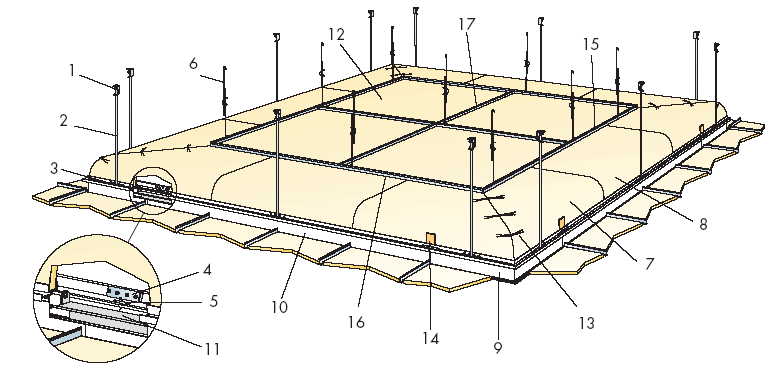

16 NOSNÉ ROŠTY dle Bedřiška Vaňková str.16/26

17 MONTÁŽ dle Bedřiška Vaňková str.17/26

18 Bedřiška Vaňková str.18/26

19 OSAZENÍ VÝPLNÍ dle dle Bedřiška Vaňková str.19/26

20 dle Bedřiška Vaňková str.20/26

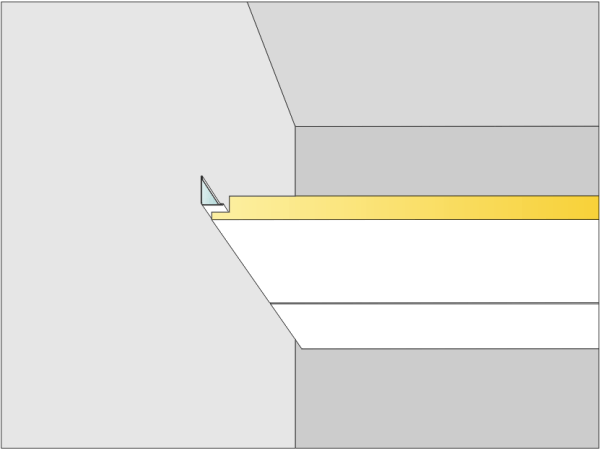

21 UKONČENÍ PODHLEDU dle Bedřiška Vaňková str.21/26

22 ukončení u stěny ukončení v prostoru Bedřiška Vaňková str.22/26

23 ZMĚNA VÝŠKY PODHLEDU dle light coffer Bedřiška Vaňková str.23/26

24 ROZEBIRATELNÉ ZAVĚŠENÉ PODHLEDY 3 MŘÍŽKOVÉ (rastrové) PNUTÝ (fóliový) nosné profily tenkostěnné T-profily materiál výplní proveden í systém nosné profily materiál roštové otevřené podhledy z hliníkového nebo ocelového plechu ( open-cell ) umožňují skrýt nutné rozvody nad podhledem a při tom stropní dutinu neuzavřít neztratí se potřebný objem místnosti pro výměnu vzduchu všechna zařízení ( sprinklery, čidla, výústky VZT) mohou být skryta nad podhledem - pohledově celistvá mříž z žeber tvaru U nebo Y s otvory od 50 do 600 mm, plné nebo perforované kazety o rozměrech 600 x 600mm BARRISOL nejsou: fólie je uchycena za obvodový profil po obvodu místnosti speciální fólie obvodové lišty viditelná( PVC), skrytá ( hliník) dle Bedřiška Vaňková str.24/26

25 DETAILY PNUTÉHO PODHLEDU dle Bedřiška Vaňková str.25/26

26 Bedřiška Vaňková str.26/26
