Detailní pohled. Jak obsluhovat Vaše zaøízení

Transkript

1 Gratuujeme Vám k nákupu zaøízení znaèky Ariston. Toto zaøízení je veice spoehivé a jeho obsuha jednoduchá. Doporuèujeme Vám pøeèíst si tento návod k obsuze. Zajistíte tak perfektní výkon Vašeho zaøízení a prodoužíte jeho životnost. Dìkujeme Detainí pohed B G F A D H E C A. Pynové hoøáky B. Nosný rošt pro nádobí C. Ovádací knofíky pynových hoøákù a eektrických potýnek D. Zapaovací eektroda pynových hoøákù (pouze u nì-kterých typù) E. Knofík zapaování pynových hoøákù (pouze u nìkterých typù) F. Bezpeènostní zaøízení (pouze u nìkterých typù) - je aktivováno, dojde-i k náhodnému zhasnutí pamene (vyití vaøené tekutiny, prùvan). Pøeruší se pøívod pynu do hoøáku. G. Eektrické topné potýnky (pouze u nìkterých typù) H. Svìtený indikátor provozu eektrických topných potýnek (pouze u nìkterých modeù) Jak obsuhovat Vaše zaøízení Nastavení pøísušného pynového hoøáku nebo eektrické topné potýnky (je-i jí pøísušný typ vybaven) je znázornìno na každém reguaèním knofíku. Pynové hoøáky Hoøáky se iší veikostí a výkonem. Použijte takový hoøák, který se svojí veikostí nejépe hodí pro používanou varnou nádobu. Každý hoøák ze ovádat pøísušným reguaèním knofíkem - jeho nastavením do jedné z pooh: Vypnuto Vysoký výkon Nízký výkon Chcete-i jeden z hoøákù zapáit, pøidržujte u hoøáku zapáenou sirku nebo zapaovaè, stisknìte odpovídající reguaèní knofík a otoète jím proti smìru hodinových ruèièek. Nastavte poohu vysoký výkon. U modeù vybavených bezpeènostním zaøízením (F) je tøeba reguaèní knofík držet stisknutý po dobu aespoò 6 sekund, dokud se zaøízení, které udržuje pamen hoøáku, nezahøeje. Chcete-i zapáit zvoený hoøák u modeù vybavených zapaováním pynového hoøáku (D), stisknìte nejprve knofík zapaování E oznaèený symboem a teprve poté pøísušný reguaèní knofík, kterým poté otoète proti smìru hodinových ruèièek. Nastavte poohu vysoký výkon. Pozor: Zhasne-i Vám pamen, otoèením reguaèního knofíku vypnìte pøívod pynu a pokuste se hoøák opìt zapáit po upynutí aespoò 1 minuty. Chcete-i hoøák vypnout, otáèejte reguaèním knofíkem po smìru hodinových ruèièek až na doraz (koncový doraz odpovídá pooze vypnuto). Eektrické topné potýnky (pouze u nìkterých typù) Eektrické topné potýnky se iší veikostí a výkonem: normání a rychotopné. Rychotopná potýnka je oznaèena èervenou teèkou ve støedu potýnky. Výkon topné potýnky mùže být reguován otáèením pøísušného knofíku ve smìru nebo proti smìru hodinových ruèièek do jedné z 6ti rùzných pooh: 0 Vypnuto 1 Nízký výkon 2-5 Støední výkon 6 Vysoký výkon V kapitoe nazvané Praktické pokyny naeznete informace o doporuèených výkonech pøi pøípravì rùzných typù pokrmù. Je-i reguaèní knofík nastaven v jakékoiv pooze kromì poohy Vypnuto, svìtený indikátor provozu potýnky H se rozsvítí. 1 CZ

2 Obvyké èištìní a údržba Pøed každým èištìním a provádìním údržby odpojte vidici sí ového pøívodu ze zásuvky. Pro dosažení douhé životnosti zaøízení je nezbytnì nutné zaøízení pravidenì ceé vyèistit. Dbejte však na násedující pokyny: Smatované èásti a skenìný pokop, je-i jím pøísušný typ zaøízení vybaven, omývejte pouze tepou vodou. Zásadnì nepoužívejte žádný písek ani jiné abrasivní prostøedky. Vyhnìte se také agresivním chemickým èinidùm, protože všechny tyto átky tìmto èástem škodí; Èasto je tøeba mýt snímatené èásti hoøákù. Použijte tepou vodu s mýdem. Dbejte na to, aby byy odstranìny i pøipáené zbytky pokrmù; Je-i Vaše varná deska vybavena automatickým zapaováním, je tøeba koncové èeny tìchto zapaovaèù èistit peèivì a èasto. Také je tøeba dbát na to, aby se otvory, jimiž proudí pyn, nezanášey; Eektrické topné potýnky by mìy být èištìny vhkým hadøíkem v dobì, kdy jsou ještì tepé, a poté ihned potøeny oejem; Na èástech z nerez ocei se mohou objevit skvrny. Je to dùsedek dešího styku s vemi tvrdou vodou nebo sinými mycími prostøedky (fosfátovými). Proto se doporuèuje tyto èásti po umytí dokonae opáchnout a vysušit, aby a nich nezùstay kapky. Mazání pynových kohoutù Èasem zjistíte, že se kohouty zadírají, ze s nimi otáèet ztìžka. V takovém pøípadì potøebují rozebrat, vyèistit a vymìnit vazeínu. Pozn.: Tento úkon však nepøísuší Vám. Svìøte jej odborníkovi vyškoenému u výrobce. Praktické pokyny Praktické pokyny k použití hoøákù Z hediska dosažení nejepších možných výsedkù dodržujte tyto zásady: Používejte nádoby s prùmìrem odpovídajícím prùmìru hoøáku (viz tabuka). Je tøeba se vyhnout stavu, kdy pameny pøesahují okraje dna a zbyteènì opaují boky hrnce nebo pánve; Používejte jen nádoby s rovným dnem. Používejte nádoby pøikryté pokièkou; Jakmie se obsah zaène vaøit, otoète knofík do poohy odpovídající nízkému výkonu. Hoøák Prùmìr varné nádoby (cm) Rychý (R) Poorychý (S) Pomocný (A) Praktické rady pro používání eektrických potýnek Z hediska zamezení zbyteènému rozptyu tepa do okoí a pøípadnému poškození eektrických potýnek doporuèujeme používat varné nádoby s pochým dnem a ve srovnání s potýnkou o stejném nebo vìtším prùmìru. Nastavení Normání nebo rychá potýnka 0 Vypnuto 1 Vaøení zeeniny, pøíprava ryb 2 Vaøení brambor (v páøe), poévek, hrášku, fazoek 3 Vaøení vìtšího množství potravin, poévky 4 Smažení (støední) 5 Smažení (prudké) 6 Opékání do zhnìdnutí a ryché uvedení do varu CZ 2

3 Vyskyt se nìjaký probém? Mùže se stát, že varná deska nefunguje nebo nefunguje správnì. Pøedtím, než se obrátíte na zákaznický servis, postupujte násedovnì. Ze všeho nejdøíve zkontroujte, zda není zabokován pøívod pynu nebo e. energie a zda jsou otevøeny kohouty pro pøívod pynu. Hoøák nehoøí nebo pamen okoo hoøáku nemá stejný tvar Zkontroujte, zda: Nejsou ucpané pøívody pynu do hoøáku; Jsou všechny pohybivé èásti hoøáku správnì namontovány; Se okoo povrchu varné desky nevyskytuje nìjaké proudìní. U modeu se zabezpeèovacím zaøízením zhasíná pamen hoøáku Zkontroujte, zda: Jste øádnì stiski reguaèní knofík; Jste reguaèní knofík držei stisknutý po dostateènì douhou dobu, aby moho dojít k aktivaci bezpeènostního zaøízení; Nejsou ucpané pøívody pynu do obasti kontroované bezpeènostním zaøízením. Je-i reguaèní knofík nastaven na nízký výkon, pamen zhasíná Zkontroujte, zda: Nejsou ucpané pøívody pynu; Se okoo povrchu varné desky nevyskytuje nìjaké proudìní; Byo minimum nastaveno správnì (viz kapitoa s názvem Reguace na minimum ) Varné nádobí není stabiní Zkontroujte, zda: Je dno varné nádoby perfektnì rovné; Je varná nádoba umístìna na hoøák nebo eektrickou potýnku správnì; Není nosný rošt obrácený. Pokud pøesto varná deska nefunguje správnì a probém pøetrvává, obra te se na nejbižší zákaznický servis firmy Meroni Eettrodomestici a sdìte jim: - Povahu vznikého probému - Zkratku uvedenou na skadním istì, která souží pro identifikaci modeu (Mod....). Nikdy se neobracejte na neautorizovaného technika a odmítnìte instaaci použitých náhradních díù. 3 CZ

4 Bezpeènostní opatøení je tøeba si osvojit Pro zajištìní trvaé EFEKTIVITY a BEZPEÈNOSTI tohoto zaøízení doporuèujeme: opravy svìøte pouze výrobcem autorizovanému servisnímu støedisku vždy musí být použity originání náhradní díy Tento návod k obsuze je urèen pro vestavné varné desky 3. tøídy. Toto zaøízení je urèeno k neprofesionánímu použití v domácnostech. Jeho technické parametry nesmí být modifikovány. Tyto pokyny patí jen pro zemì, jejichž symboy jsou uvedeny v pøíruèce nebo na typovém štítku výrobku. Eektrická bezpeènost zaøízení je zabezpeèena pouze tehdy, je-i zaøízení øádnì uzemnìno pode patných smìrnic a norem ÈSN. Zabraòte dìtem nebo osobám, které se zaøízením nejsou náežitì obeznámeny, aby bez Vašeho dozoru zaøízení používay, nebo potencionáním zdrojem nebezpeèí jsou: - knofíky a všeobecnì ceé zaøízení ; - obay (pastikové sáèky, poystyrén, høebíky atd.); - zaøízení bìhem a bezprostøednì po použití, ponìvadž vydává tepo; - zaøízení, je-i odstaveno (v tomto pøípadì, všechny potenciánì nebezpeèné èásti musí být zabezpeèeny). Dodržujte násedující pokyny: - Nikdy se nedotýkejte zaøízení, máte-i nìjakou èást tìa mokrou; - Nikdy se zaøízením nemanipuujte, jste-i naboso; - Neodpojujte zaøízení ze zásuvky tahem za kabe sí ového pøívodu nebo za vastní zaøízení; - Nevhodné a/nebo nebezpeèné používání; - Nikdy nezakrývejte ventiaèní štìrbiny a štìrbiny pro odvod pøebyteèného tepa; - Používáte-i v bízkosti vidice sí ového pøívodu maá eektrická zaøízení, zabraòte tomu, aby se jejich sí ový pøívod dosta do styku se zahøátými èástmi zaøízení; - Zaøízení nevystavujte pùsobení atmosférických vivù (déš, pøímé suneèní záøení atd.); - V bízkosti zaøízení, je-i právì v provozu, nikdy nepoužívejte hoøavé kapainy; - Nepoužívejte adaptéry, rozdvojky a/nebo produžovací kabey; - Nikdy nepoužívejte varné nádobí s nerovným nebo deformovaným dnem; - Nikdy neponechávejte eektrické topné potýnky zapnuté, aniž by na nich nebya postavena varná nádoba; - Nikdy nezavírejte skenìné víko (je-i jím Váš mode vybaven), jsou-i pynové hoøáky nebo eektrické topné potýnky stáe horké; - Nepokoušejte se sami nainstaovat nebo opravit zaøízení bez pomoci kvaifikovaného odborníka. V násedujících pøípadech je tøeba vyhedat kvaifikovaného odborníka: - Pøi instaaci zaøízení (pode pokynù uvedených v návodu k obsuze); - Jste-i na pochybách, zda zaøízení pracuje správnì; - Pøi výmìnì vidice sí ového pøívodu, která neze zapojit do eektrické zásuvky. V násedujících pøípadech se obra te na servisní støedisko autorizované výrobcem: - Máte-i bezprostøednì po vybaení zaøízení pochybnosti o jeho stavu; - Je-i sí ový pøívod poškozen nebo je-i tøeba jej vymìnit; - Došo-i k mechanické nebo funkèní poruše: požádejte o originání náhradní díy. Je tøeba, abyste dodržovai násedující pokyny: - Zaøízení používejte pouze k pøípravì pokrmù, nikdy jej nepoužívejte k jiným úèeùm; - Po vybaení zaøízení zkontroujte jeho stav; - V pøípadì funkèní poruchy zaøízení nebo pøed jeho èištìním zaøízení odpojte ze sítì; - Nepoužíváte-.i zaøízení, vytáhnìte jeho sí ový pøívod ze zásuvky a zavøete kohout na pynové pøípojce (je-i pøítomen); - Jestiže zaøízení nepoužíváte, zkontroujte, zda jsou reguaèní knofíky nastaveny do poohy / o ; - Nebudete-i zaøízení již používat, vytáhnìte jeho sí ový pøívod ze zásuvky a odøíznìte jej; Výrobce nenese odpovìdnost za škodu zpùsobenou: nesprávnou instaací a nesprávným nebo nerozumným použitím zaøízení. CZ 4

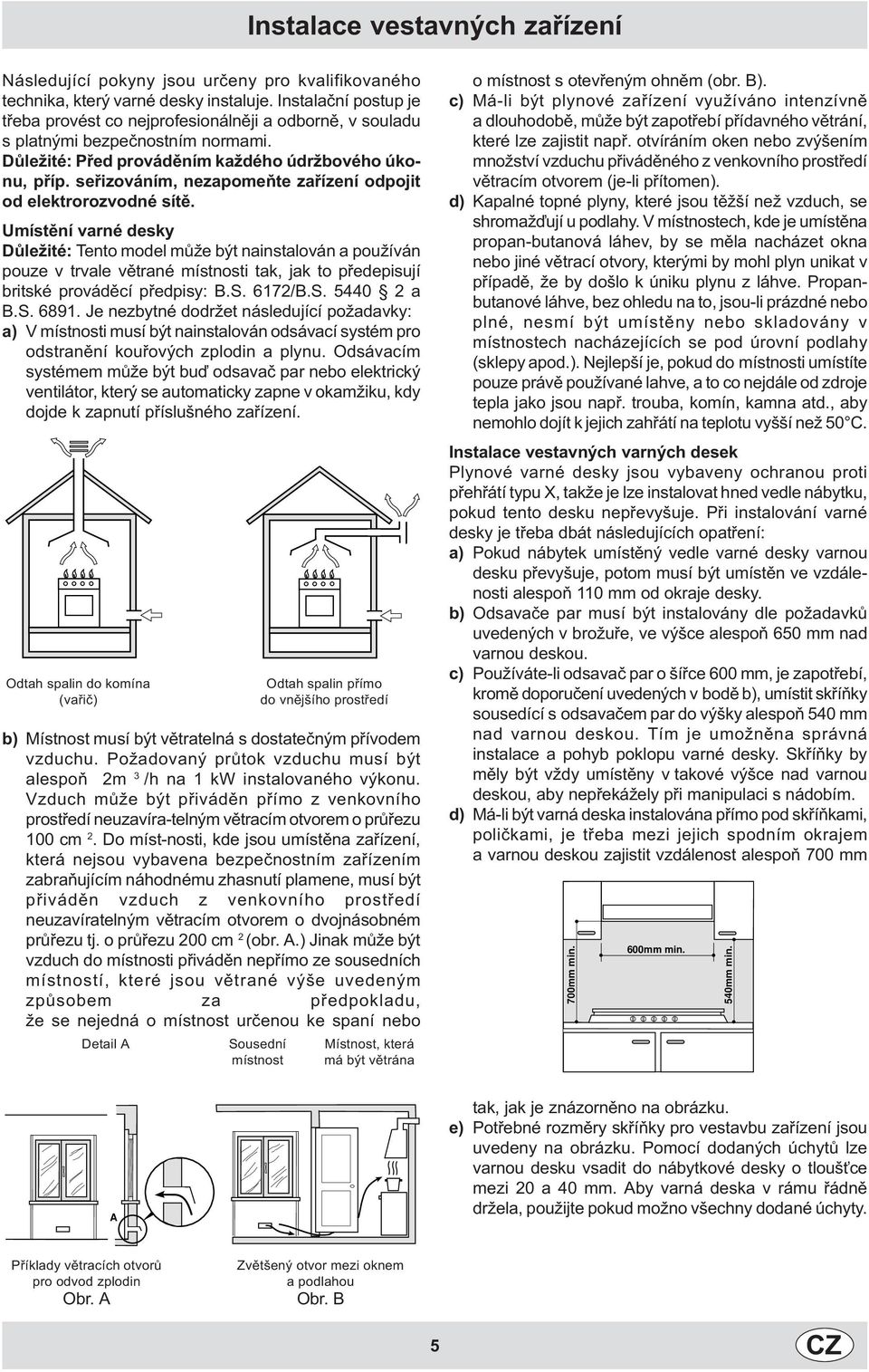

5 Instaace vestavných zaøízení Násedující pokyny jsou urèeny pro kvaifikovaného technika, který varné desky instauje. Instaaèní postup je tøeba provést co nejprofesionánìji a odbornì, v souadu s patnými bezpeènostním normami. Dùežité: Pøed provádìním každého údržbového úkonu, pøíp. seøizováním, nezapomeòte zaøízení odpojit od eektrorozvodné sítì. Umístìní varné desky Dùežité: Tento mode mùže být nainstaován a používán pouze v trvae vìtrané místnosti tak, jak to pøedepisují britské provádìcí pøedpisy: B.S. 6172/B.S a B.S Je nezbytné dodržet násedující požadavky: a) V místnosti musí být nainstaován odsávací systém pro odstranìní kouøových zpodin a pynu. Odsávacím systémem mùže být buï odsavaè par nebo eektrický ventiátor, který se automaticky zapne v okamžiku, kdy dojde k zapnutí pøísušného zaøízení. Odtah spain do komína (vaøiè) Odtah spain pøímo do vnìjšího prostøedí b) Místnost musí být vìtratená s dostateèným pøívodem vzduchu. Požadovaný prùtok vzduchu musí být aespoò 2m 3 /h na 1 kw instaovaného výkonu. Vzduch mùže být pøivádìn pøímo z venkovního prostøedí neuzavíra-teným vìtracím otvorem o prùøezu 100 cm 2. Do míst-nosti, kde jsou umístìna zaøízení, která nejsou vybavena bezpeènostním zaøízením zabraòujícím náhodnému zhasnutí pamene, musí být pøivádìn vzduch z venkovního prostøedí neuzavírateným vìtracím otvorem o dvojnásobném prùøezu tj. o prùøezu 200 cm 2 (obr. A.) Jinak mùže být vzduch do místnosti pøivádìn nepøímo ze sousedních místností, které jsou vìtrané výše uvedeným zpùsobem za pøedpokadu, že se nejedná o místnost urèenou ke spaní nebo Detai A Sousední místnost Místnost, která má být vìtrána o místnost s otevøeným ohnìm (obr. B). c) Má-i být pynové zaøízení využíváno intenzívnì a douhodobì, mùže být zapotøebí pøídavného vìtrání, které ze zajistit napø. otvíráním oken nebo zvýšením množství vzduchu pøivádìného z venkovního prostøedí vìtracím otvorem (je-i pøítomen). d) Kapané topné pyny, které jsou tìžší než vzduch, se shromažïují u podahy. V místnostech, kde je umístìna propan-butanová áhev, by se mìa nacházet okna nebo jiné vìtrací otvory, kterými by moh pyn unikat v pøípadì, že by došo k úniku pynu z áhve. Propanbutanové áhve, bez ohedu na to, jsou-i prázdné nebo pné, nesmí být umístìny nebo skadovány v místnostech nacházejících se pod úrovní podahy (skepy apod.). Nejepší je, pokud do místnosti umístíte pouze právì používané ahve, a to co nejdáe od zdroje tepa jako jsou napø. trouba, komín, kamna atd., aby nemoho dojít k jejich zahøátí na tepotu vyšší než 50 C. Instaace vestavných varných desek Pynové varné desky jsou vybaveny ochranou proti pøehøátí typu X, takže je ze instaovat hned vede nábytku, pokud tento desku nepøevyšuje. Pøi instaování varné desky je tøeba dbát násedujících opatøení: a) Pokud nábytek umístìný vede varné desky varnou desku pøevyšuje, potom musí být umístìn ve vzdáenosti aespoò 110 mm od okraje desky. b) Odsavaèe par musí být instaovány de požadavkù uvedených v brožuøe, ve výšce aespoò 650 mm nad varnou deskou. c) Používáte-i odsavaè par o šíøce 600 mm, je zapotøebí, kromì doporuèení uvedených v bodì b), umístit skøíòky sousedící s odsavaèem par do výšky aespoò 540 mm nad varnou deskou. Tím je umožnìna správná instaace a pohyb pokopu varné desky. Skøíòky by mìy být vždy umístìny v takové výšce nad varnou deskou, aby nepøekážey pøi manipuaci s nádobím. d) Má-i být varná deska instaována pøímo pod skøíòkami, poièkami, je tøeba mezi jejich spodním okrajem a varnou deskou zajistit vzdáenost aespoò 700 mm 700mm min. 600mm min. 540mm min. A tak, jak je znázornìno na obrázku. e) Potøebné rozmìry skøíòky pro vestavbu zaøízení jsou uvedeny na obrázku. Pomocí dodaných úchytù ze varnou desku vsadit do nábytkové desky o touš ce mezi 20 a 40 mm. Aby varná deska v rámu øádnì držea, použijte pokud možno všechny dodané úchyty. Pøíkady vìtracích otvorù pro odvod zpodin Obr. A Zvìtšený otvor mezi oknem a podahou Obr. B 5 CZ

6 55 mm 560 mm. 45 mm. 475 mm 555 mm Schéma montáže úchytu pod rám Pokud instaujete varnou desku nad troubu bez nuceného obìhu vzduchu, zajistìte, aby by vnitøek skøínì dostateènì odvìtrán vstupními a výstupními otvory pro vzduch. Pooha úchytu H = 20 mm Pooha úchytu H = 40 mm Pøední strana Pooha úchytu H = 30 mm Zadní strana Poznámka: Použijte úchyty, které jsou souèástí dodávaného pøísušenství. f) V pøípadì, že varná deska není instaována na vestavìnou troubu, je tøeba ji od okoí oddìit døevìnou izoaèní deskou. Vzdáenost mezi touto deskou a spodní èástí varné desky musí èinit aespoò 20 mm. Dùežité upozornìní: Instaujete-i varnou desku nad vestavìnou troubu, trouba musí spoèívat na dvou døevìných ištách; rozhodnete-i se místo išt pro rozpìrnou desku, na níž troubu osadíte, nezapomeòte nechat vzadu mezeru o rozmìrech aespoò mm. Pøipojení zaøízení na domovní rozvod pynu Varnou desku smí pøipojovat na pynorozvodnou sí jen instaatér, který je držiteem pøísušného oprávnìní. V rámci nainstaování tohoto zaøízení je tøeba pynovou pøípojku opatøit schváeným uzávìrem, který umožní pøerušení dodávky pynu do zaøízení pro pøípad jeho budoucího odpojení nebo provádìní servisních prací na nìm. Napojení zaøízení na pynorozvodnou sí èi áhev se zkapanìným pynem musí být provedeno pode patných pøedpisù. Je tøeba se také pøesvìdèit, zda je v rozvodu pyn, pro nìž je zaøízení urèeno. Není-i, je tøeba provést postup uvedený v kapitoe Seøízení na rùzné pyny. I pøi pøipojování zaøízení k takové áhvi s pynem je tøeba použít takových reguátorù v souadu s pøísušnými patnými pøedpisy. Dùežité: S ohedem na bezpeènost, øádné využití vnitøní energie pynu a životnost zaøízení samotného, je tøeba zajistit i potøebný tak pynu na vstupu do zaøízení pode vyznaèení v tabuce 1 Specifikace trysek a hoøákù. Pøipojení neohebnou trubkou (mìdìnou èi oceovou) Pøipojení na pyn musí být provedeno takovým zpùsobem, aby v žádné èásti zaøízení nevznikao mechanické pnutí. Zaøízení je na pynovém pøívodu vybaveno otoèným koenem ve tvaru L a tìsnìním pro pøipojení pynové trubky. Má-i být koenem otoèeno, musí být tìsnìní vymìnìno (souèástí dodávaného pøísušenství). Pynová pøípojka zaøízení je opatøena vnìjším závitem 1/2. Závitové pøipojení ohebnou bezešvou nerez trubkou Pynová pøípojka zaøízení je opatøena vnìjším závitem 1/ 2. Souží tedy k pøipojení trubkou kruhového prùøezu. Použijte jen takový materiá (trubky, tìsnící prvky), které pøipouštìjí souèasné patné pøedpisy. Ohebný pøívod nesmí být deší než mm. Po pøipojení zaøízení se pøesvìd-ète, že trubka se nikde nedotýká pohybivých èástí, že není deformována nebo poškozena. CZ 6

7 Kontroa utìsnìní Po nainstaování zaøízení se ještì pøesvìdète, zda všechny spoje tìsní. Kontrou tìsnosti proveïte mýdovou vodou, nikdy ne pamenem. Eektrické pøipojení Varné desky s trojžiovým pøívodem jsou zkonstruovány pro napájení støídavým proudem, jehož jmenovitá hodnota je uvedena na typovém štítku umístìným pod varnou deskou. Zemnící ochranný vodiè je oznaèen žutozeenou barvou. V pøípadì instaace nad vestavnou eektrickou troubu musí být eektrické pøipojení varné desky a trouby navzájem nezávisé, a to nejen z bezpeènostních dùvodù, ae také pro snazší pøemis ování v budoucnosti. Eektrické pøipojení pynových varných desek Opatøete kabe normovanou sí ovou zástrèkou pro zatížení uvedené na typovém štítku zaøízení nebo kabe pøímo pøipojte na sí. V druhém pøípadì pøi pøímém pøipojení musí být mezi zaøízení a zásuvku zapojen jednopóový pøepínaè s minimání vzdáeností mezi kontakty 3 mm (dimenzovaný pode zatížení a v souadu s patnými smìrnicemi; ochranný vodiè nesmí být pøerušen pøepínaèem). Napájecí kabe je tøeba umístit tak, aby na žádném místì neby vystaven tepotì, která by pøevyšovaa tepotu v místnosti o max. 50 C. Pøed skuteèným pøipojením ještì pøekontroujte: Zda jištìní domovní instaace snese zatížení tímto zaøízením; Zda domovní rozvod napájecího napìtí je opatøen úèinným systémem ochrany zemnìním nebo nuováním pode smìrnic a zákonných naøízení; Zda sí ová zásuvka nebo jednopóový pøepínaè jsou u instaovaného zaøízení snadno pøístupné. Dùežité: Vodièe v sí ovém pøívodu jsou zabarveny násedovnì: Zeený & žutý - uzemòovací vodiè Modrý - nuový vodiè Hnìdý - fázový vodiè (pod napìtím) Protože zabarvení vodièù v sí ovém pøívodu nemusí odpovídat barevným znaèkám identifikujícím termináy Vaší zástrèky, proveïte násedující: Pøipojte zeenožutý vodiè k termináu oznaèeném E nebo nebo zabarveném zeenožutì. Pøipojte hnìdý vodiè k termináu oznaèeném L nebo zabarveném èervenì. Pøipojte modrý vodiè k termináu oznaèeném N nebo zabarveném èernì. Seøízení varné desky na rùzné pyny Varnou desku je možné provozovat i na jiné pyny než ty, jež jsou vyznaèeny na typovém štítku èi obau zaøízení. V takovém pøípadì je však tøeba vymìnit trysky hoøákù, což ze provést násedovnì: Sejmìte rošt a vytáhnìte hoøáky z varné desky. Trysky vyšroubujte nástrèkovým kíèem 7 mm a nahraïte je tryskami pro pøísušný pyn, na nìjž hodáte zaøízení provozovat (viz tabuka 1: Specifikace hoøákù a trysek ). Všechny èásti vra te na místo opaèným postupem. Po dokonèení ceého postupu ještì vymìòte typový štítek za takový, na nìmž je vyznaèen pyn, pro který je zaøízení seøízeno. Dostanete jej v servisní provozovnì. Je-i tak pynu v rozvodné soustavì jiný než pøedepsaný, bude tøeba do pynové pøípojky zaøadit pøísušný reguátor, který musí vyhovovat národním pøedpisùm o použití trubkových pynových reguátorù. Seøízení pøívodu vzduchu k hoøáku Hoøák nepotøebuje žádné seøízení pøívodu prvotního vzduchu. Reguace na minimum Pynový kohout nastavte na minimum. Stáhnìte knofík z osièky a reguaèním šroubkem (umístìným buï na boèní stranì desky nebo uvnitø høídee) otáèejte po smìru hodinových ruèièek tak douho, až dostanete maý, ae stabiní pamen. POZN.: V pøípadì napájení z takové áhve se zkapanìným pynem je tøeba reguaèní šroubek zašroubovat (po smìru hodinových ruèièek) až na doraz. Ujistìte se, že pamen nezhasne, pokud ryche otoèíte reguaèním knofíkem z poohy vysokého výkonu do poohy nízkého výkonu. V pøípadì funkèní poruchy na zaøízení s bezpeènostním zaøízením (termoèánek), je-i pamen nastaven v pooze odpovídající minimu, zvìtšete pamen reguaèním šroubkem. Po provedení nastavení naneste na starou pombu pomocné trysky peèetní vosk nebo jinou vhodnou náhražku. 7 CZ

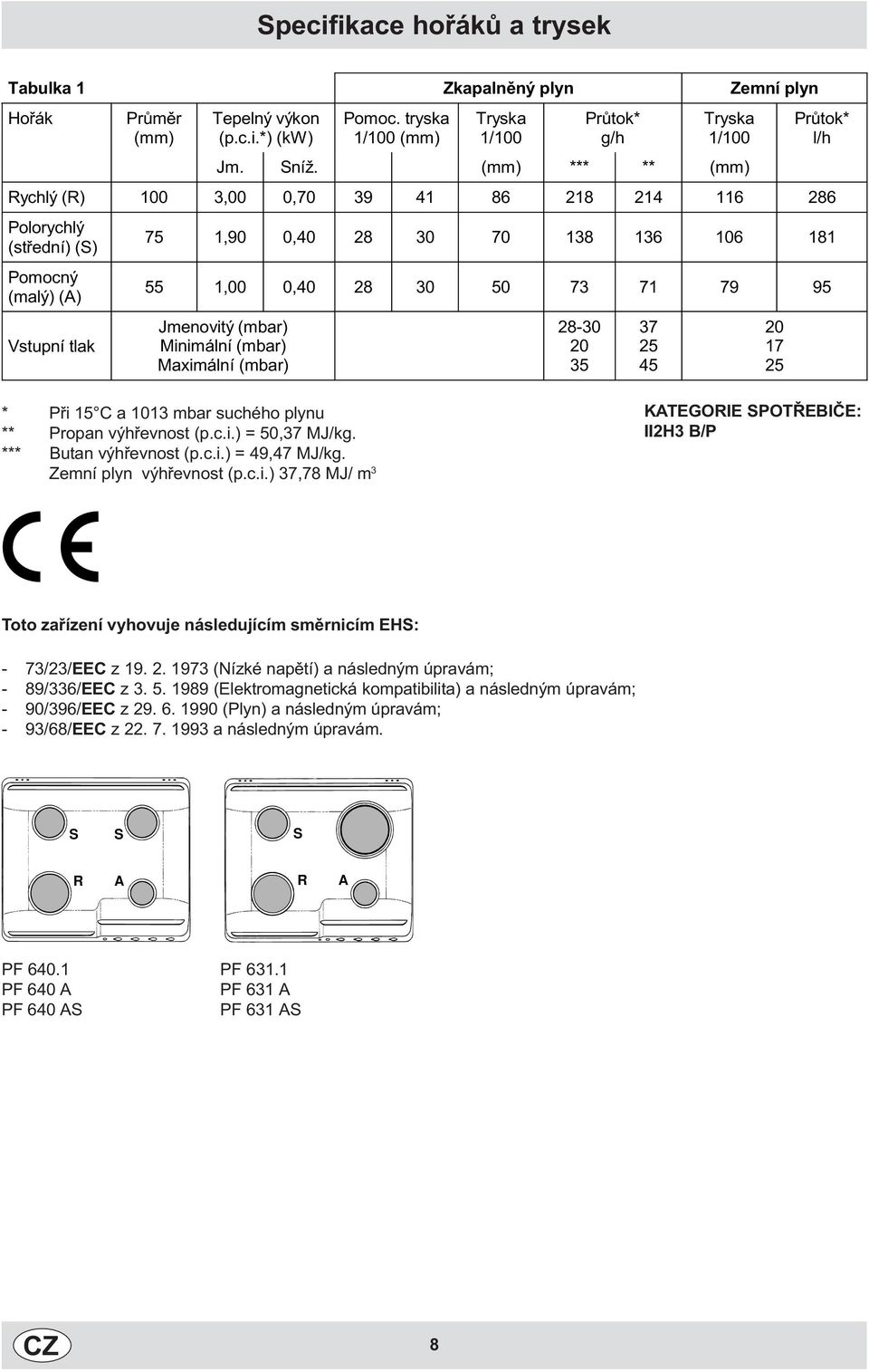

8 Specifikace hoøákù a trysek Tabuka 1 Zkapanìný pyn Zemní pyn Hoøák Prùmìr (mm) Tepený výkon (p.c.i.*) (kw) Pomoc. tryska 1/100 (mm) Tryska 1/100 Prùtok* g/h Tryska 1/100 Jm. Sníž. (mm) *** ** (mm) Prùtok* /h Rychý (R) 100 3,00 0, Poorychý (støední) (S) Pomocný (maý) (A) Vstupní tak 75 1,90 0, ,00 0, Jmenovitý (mbar) Minimání (mbar) Maximání (mbar) * Pøi 15 C a 1013 mbar suchého pynu ** Propan výhøevnost (p.c.i.) = 50,37 MJ/kg. *** Butan výhøevnost (p.c.i.) = 49,47 MJ/kg. Zemní pyn výhøevnost (p.c.i.) 37,78 MJ/ m 3 KATEGORIE SPOTØEBIÈE: II2H3 B/P Toto zaøízení vyhovuje násedujícím smìrnicím EHS: - 73/23/EEC z (Nízké napìtí) a násedným úpravám; - 89/336/EEC z (Eektromagnetická kompatibiita) a násedným úpravám; - 90/396/EEC z (Pyn) a násedným úpravám; - 93/68/EEC z a násedným úpravám. S S S R A R A PF PF 640 A PF 640 AS PF PF 631 A PF 631 AS CZ 8

9 Pøedpis pro instaaci, seøízení a montážní práce Ke každému sporáku nebo varnému paneu pøikádáme tento pøedpis, urèený pøedevším pracovníkùm opravárenských organizací. Doporuèujeme Vám, abyste ve vastním zájmu ceý pøedpis peèivì prostudovai. Posouzení shody byo provedeno de zákona o technických požadavcích na výrobky è. 22/1997 a pøísušných naøízení vády. Sporáky a varné paney byy pøezkoušeny pode norem: ÈSN EN Varné spotøebièe na pynná paiva pro domácnost ÈSN EN Varné spotøebièe na pynná paiva pro domácnost ÈSN Požární bezpeènost okáních spotøebièù a zdrojù tepa ÈSN EN Prostøedí pro eektrická zaøízení ÈSN EN Bezpeènost e. spotøebièù pro domácnost a podobné úèey. Všeobecné požadavky ÈSN EN Zváštní požadavky pro sporáky, vaøièe, trouby apod. spotøebièe pro domácnost - Technické požadavky, bezpeènost a metody zkoušení. ÈSN Požárnì technické vastnosti hmot - Stupeò hoøavosti stavebních hmot 8 a 9 zákona è.634/1992 Sb. ve znìní pozdìjších pøedpisù 18 a 19 zákona è.125/97 Sb. o odpadech 16 a 17 vyhášky è. 338/97 Sb. Instaace sporákù a varných paneù musí být provedena de norem: ÈSN Pøipojování eektrických pøístrojù a spotøebièù ÈSN-EN 1775 Zásobování pynem, pynovody v budovách ÈSN Pøedpisy pro instaaci a rozvod propan-butanu v obytných budovách Dùežité upozornìní Pøi jakékoiv manipuaci se sporákem nebo varným paneem mimo bìžné použití je nutno uzavøít kohout v pøívodu pynu pøed spotøebièem a vytáhnout pøívodní fexošòùru ze zásuvky. V pøípadì pevného pøipojrní vypnìte havní vypínaè nebo jistiè. 9 CZ

10 UMÍSTÌNÍ SPORÁKU NEBO VARNÉHO PANELU Sporák nebo varný pane mùže být používán v souadu s ÈSN v obyèejném prostøedí v místnosti s minimáním prostorem 20 m 3. V menším prostoru (min. 15 m 3 ) nutno zajistit odvìtrávací zaøízení. Sporák nebo varný pane ze z hediska tepené odonosti postavit na jakoukoi podahu (podožku). - Spotøebiè provedení "A", tj. spotøebiè, který není urèen ke spojení s kouøovodem, nebo jiným zaøízením pro odvádìní spain mimo prostor, v nìmž je umístìn, musí být instaován v prostorech s dostateèným vìtráním, které je provedeno de ÈSN :1986 a ÈSN :1986, tak, aby se v tìchto prostorech zabránio hromadìní škodivých átek v nepøípustné koncentraci (zabezpeèení požadavku hygienického pøedpisu na prac. prostøedí 39/78 smìrnice 46). Pro bezpeèné vzdáenosti stìn a nábytku od sporáku nebo varného paneu patí ÈSN Pøi pøistavìní sporáku nebo varného paneu ke stìnám o stupni hoøavosti B nesnadno hoøavé, C1 tìžce hoøavé, C2 støednì hoøavé, C3 ehce hoøavé nutno dodržet bezpeènou vzdáenost od spotøebièe de tabuky 1. V rozmezí od úrovnì vaøidové desky do výše 500 mm nad vaøidovou deskou. Pod úrovní vaøidové desky nutno dodržet bezpeènou vzdáenost de tabuky K nehoøavým stìnám stupeò hoøavosti A ze sporák nebo varný pane pøistavit bez mezery. 3. Na tepené zaøízení a do vzdáenosti menší, než je jeho bezpeèná vzdáenost, nesmìjí být kadeny pøedmìty z hoøavých hmot (nejmenší vzdáenost spotøebièe od hoøavých hmot je 10 mm). 4. Spotøebiè je nutno odstavit z provozu v pøípadech, kdy dochází ke zmìnì prostøedí, tedy pøi práci s epidy, aky a dašími tìkavými materiáy, které mohou tuto zmìnu vyvoat. CZ 10
