1 Øetìzová bariéra CAT ØETÌZOVÁ BARIÉRA PRO VJEZDY DO ŠÍØE 16M. Typ zaøízení 1. Skupina CAT-X 2. Skupina CAT-I 3. Rádiový pøijímaè 4. Øetìz Genovese - Janovský 5. Bezpeènostní vodítko øetìzu umístìné na zemi 6. Sloupek magnetického snímaèe 7. Magnetický snímaè 8. Vazební smyèka magnetického snímaèe 9. Bezpeènostní fotobuòka 10. Sloupek pro fotobuòku 11. Signalizaèní svìtlo pohybu bariéry 12. Anténa 1

Bezpeènostní vodítko øetìzu umístìné na zemi 6. Sloupek magnetického snímaèe 7. Magnetický snímaè 8.

2 VŠEOBECNÉ CHARAKTERISTIKY Popis: - Øetìzová bariéra pro vjezdy do šíøky 16m. - Bariéra byla zcela vyprojektována a vyrobena firmou CAME S.p.A. a odpovídá platným bezpeènostním normám UNI 8612 se stupnìm zabezpeèení IP Zaøízení má 12-ti mìsíèní záruèní lhùtu, s vyjímkou neoprávnìných zákrokù na zaøízení. Složení: CAT-X Jedná se o pozinkovaný sloupek s povrchovou úpravou RAL 7035, vybavený motorovou pohonnou jednotkou s pøíkonem 230V a.c. a zabudovaným ovládacím panelem. CAT-I Jedná se o pozinkovaný sloupek s povrchovou úpravou RAL 7035, vybavený protizávažím a uchycením øetìzu. Limity použití: - max.šíøka 8m v pøípadì použití øetìzu genovese o prùmìru 9mm (CAT 5); - max.šíøka 16m v pøípadì použití øetìzu genovese o prùmìru 5mm (CAT 15). Výbava: CAT 5 Øetìz typu genovese o prùmìru 9mm, pozinkovaný s povrchovou úpravou RAL 2004 (èásti po 7,5m) CAT 15 Øetìz typu genovese o prùmìru 5mm, pozinkovaný s povrchovou úpravou RAL 2004 (èásti po 15,5m) CAR 2 Pozinkované ochranné vodítko øetìzu umístìné na zemi (èásti po 2,2m). CAR 4 Pozinkované ochranné vodítko zapuštìného øetìzu umístìné (èásti po 2,2m). POZNÁMKA: pro veškeré souèásti s povrchovým nátìrem jsou použity tepelnì tvrzené barvy na základì polyesterových pryskyøic. POZOR! Zkontrolujte, zda jsou veškeré ovládací prvky, bezpeènostní prvky a výbava vyrobeny firmou CAME; zaruèí Vám to správnou funkci zaøízení, jednoduché použití a snadnou údržbu. TECHNICKÉ CHARAKTERISTIKY TYP HMOTNOST PØÍKON SPOTØEBA VÝKON MOTORU CAT-X V a.c. max. 2,7A 200W PRACOVNÍ CYKLUS TRAKÈNÍ SÍLA KONDENZÁTOR PRACOVNÍ DOBA 30% 50 Kg 20 µf 11 s Vnìjší rozmìry 2

Složení: CAT-X Jedná se o pozinkovaný sloupek s povrchovou úpravou RAL 7035, vybavený motorovou pohonnou jednotkou s pøíkonem 230V a.c. a zabudovaným ovládacím panelem.

3 Technický popis A - B - C - D - E - F - G - H - I - L - M - N - Upevòovací šroub horního krytu Horní demontovatelný ocelový pozinkovaný kryt s povrchem upraveným nátìrem Demontovatelné boky Zabudovaný ovládací panel Ocelový pozinkovaný rám s povrchem upraveným nátìrem Pancéøovaná motorová pohonná jednotka 24V d.c. vybavená hliníkovým krytem litým pod tlakem a zabudovanou tepelnou pojistkou Pozinkovaná ocelová deska pro upevnìní k podloží. Kovové dílce pro ukotvení vèetnì ocelových pozinkovaných šroubù. Nylonový kotouè pro pohyb øetìzu Øetìz vèetnì ocelové pozinkované svorky uchycení Nylonová cívka pro navíjení øetìzu Odblokování pomocí klíèe CAT I - Sloupek s protizávažím O - Vyvažovací protizávaží P - Pevný èlánek øetìzu PØÍPRAVA PØED INSTALACÍ Kovové desky pro ukotvení Svìtlá vzdálenost Betonové podloží ukotvení Ochranné vodítko øetìzu na kovové dílce pro podloží CAR 2 Elektrické kabely 3

Kovové dílce pro ukotvení vèetnì ocelových pozinkovaných šroubù.

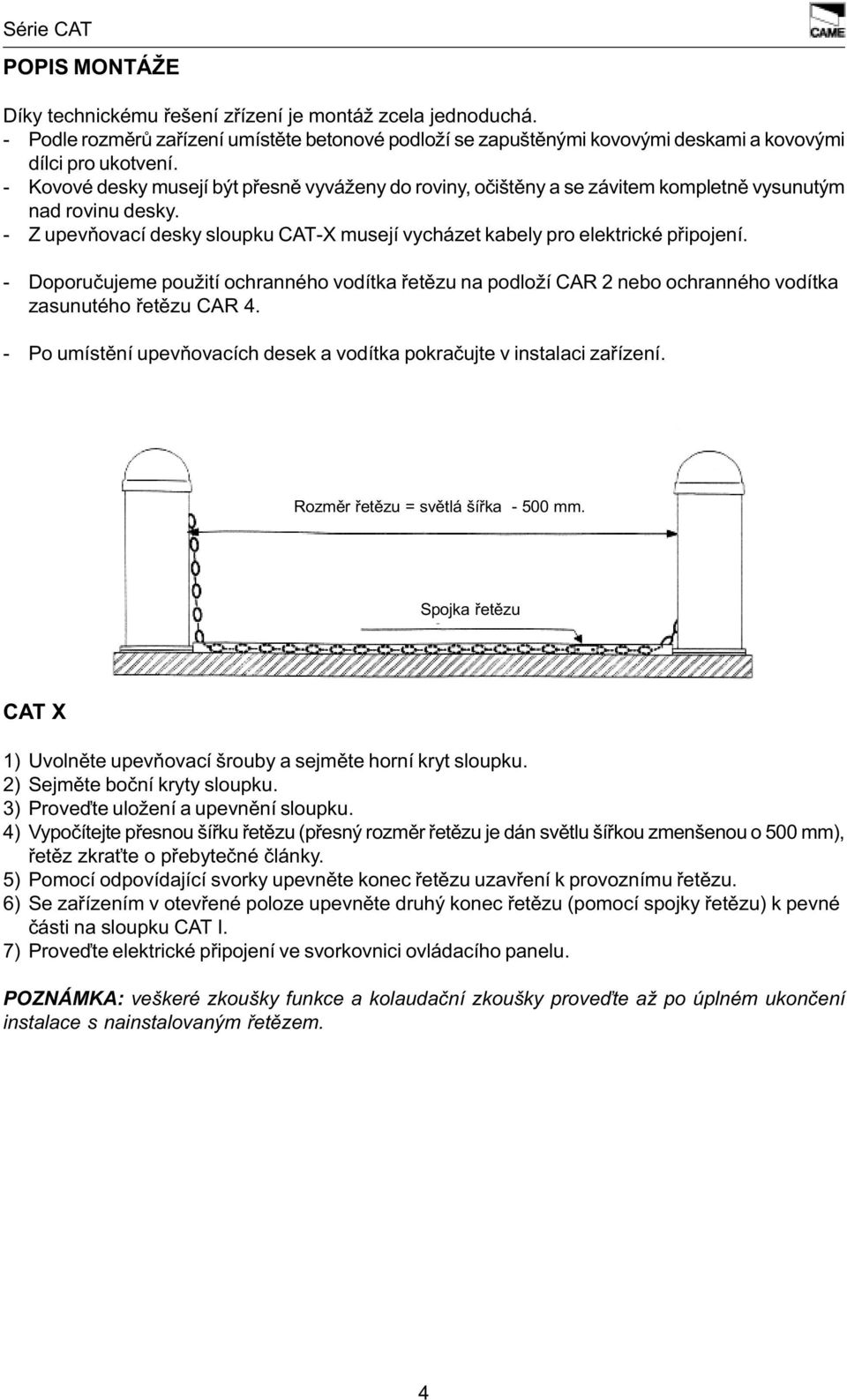

4 POPIS MONTÁŽE Díky technickému øešení zøízení je montáž zcela jednoduchá. - Podle rozmìrù zaøízení umístìte betonové podloží se zapuštìnými kovovými deskami a kovovými dílci pro ukotvení. - Kovové desky musejí být pøesnì vyváženy do roviny, oèištìny a se závitem kompletnì vysunutým nad rovinu desky. - Z upevòovací desky sloupku CAT-X musejí vycházet kabely pro elektrické pøipojení. - Doporuèujeme použití ochranného vodítka øetìzu na podloží CAR 2 nebo ochranného vodítka zasunutého øetìzu CAR 4. - Po umístìní upevòovacích desek a vodítka pokraèujte v instalaci zaøízení. Rozmìr øetìzu = svìtlá šíøka mm. Spojka øetìzu CAT X 1) Uvolnìte upevòovací šrouby a sejmìte horní kryt sloupku. 2) Sejmìte boèní kryty sloupku. 3) Proveïte uložení a upevnìní sloupku. 4) Vypoèítejte pøesnou šíøku øetìzu (pøesný rozmìr øetìzu je dán svìtlu šíøkou zmenšenou o 500 mm), øetìz zkra te o pøebyteèné èlánky. 5) Pomocí odpovídající svorky upevnìte konec øetìzu uzavøení k provoznímu øetìzu. 6) Se zaøízením v otevøené poloze upevnìte druhý konec øetìzu (pomocí spojky øetìzu) k pevné èásti na sloupku CAT I. 7) Proveïte elektrické pøipojení ve svorkovnici ovládacího panelu. POZNÁMKA: veškeré zkoušky funkce a kolaudaèní zkoušky proveïte až po úplném ukonèení instalace s nainstalovaným øetìzem. 4

- Doporuèujeme použití ochranného vodítka øetìzu na podloží CAR 2 nebo ochranného vodítka zasunutého øetìzu CAR 4. - Po umístìní upevòovacích desek a vodítka pokraèujte v instalaci zaøízení.

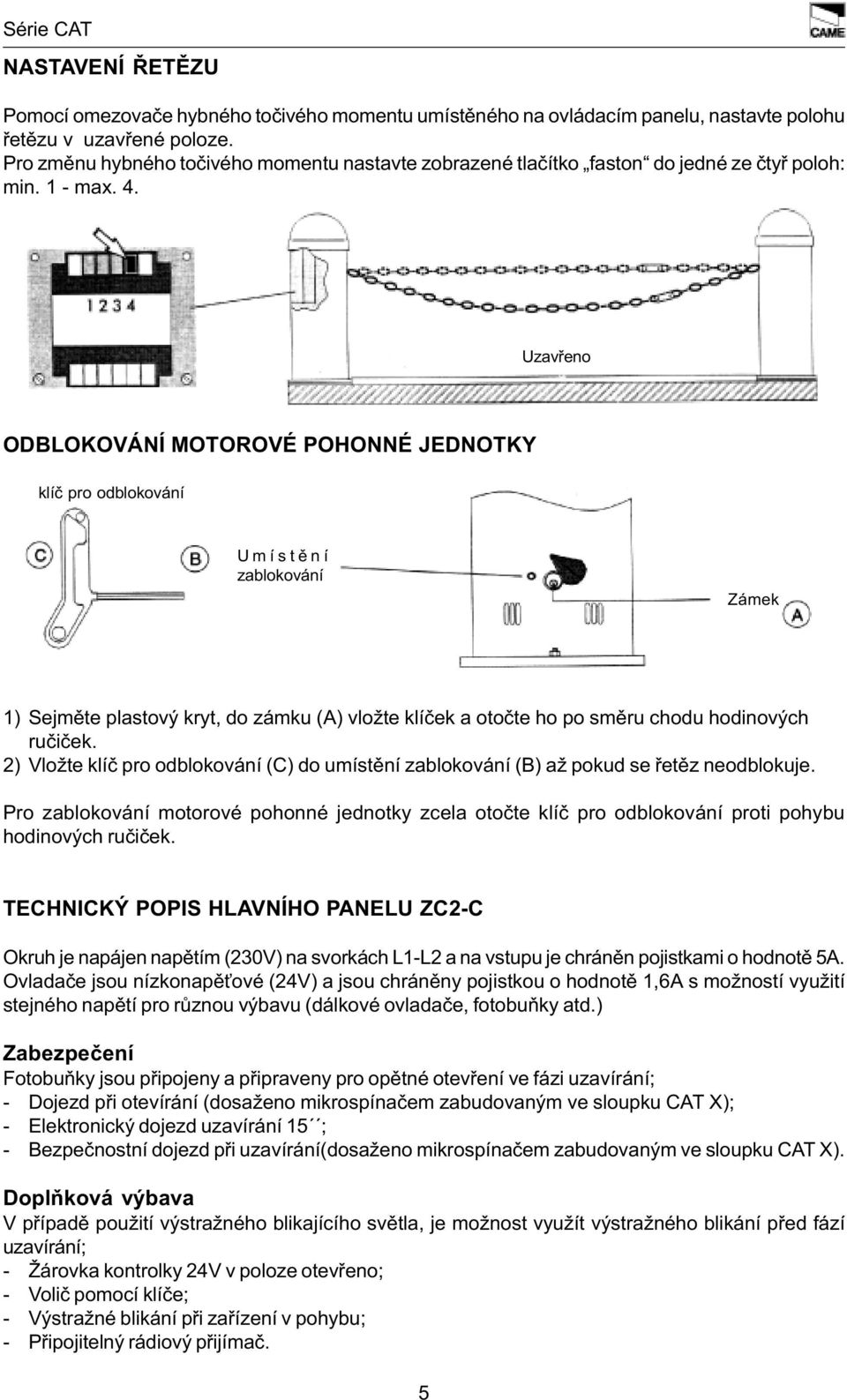

5 NASTAVENÍ ØETÌZU Pomocí omezovaèe hybného toèivého momentu umístìného na ovládacím panelu, nastavte polohu øetìzu v uzavøené poloze. Pro zmìnu hybného toèivého momentu nastavte zobrazené tlaèítko faston do jedné ze ètyø poloh: min. 1 - max. 4. Uzavøeno ODBLOKOVÁNÍ MOTOROVÉ POHONNÉ JEDNOTKY klíè pro odblokování Umístìní zablokování Zámek 1) Sejmìte plastový kryt, do zámku (A) vložte klíèek a otoète ho po smìru chodu hodinových ruèièek. 2) Vložte klíè pro odblokování (C) do umístìní zablokování (B) až pokud se øetìz neodblokuje. Pro zablokování motorové pohonné jednotky zcela otoète klíè pro odblokování proti pohybu hodinových ruèièek. TECHNICKÝ POPIS HLAVNÍHO PANELU ZC2-C Okruh je napájen napìtím (230V) na svorkách L1-L2 a na vstupu je chránìn pojistkami o hodnotì 5A. Ovladaèe jsou nízkonapì ové (24V) a jsou chránìny pojistkou o hodnotì 1,6A s možností využití stejného napìtí pro rùznou výbavu (dálkové ovladaèe, fotobuòky atd.) Zabezpeèení Fotobuòky jsou pøipojeny a pøipraveny pro opìtné otevøení ve fázi uzavírání; - Dojezd pøi otevírání (dosaženo mikrospínaèem zabudovaným ve sloupku CAT X); - Elektronický dojezd uzavírání 15 ; - Bezpeènostní dojezd pøi uzavírání(dosaženo mikrospínaèem zabudovaným ve sloupku CAT X). Doplòková výbava V pøípadì použití výstražného blikajícího svìtla, je možnost využít výstražného blikání pøed fází uzavírání; - Žárovka kontrolky 24V v poloze otevøeno; - Voliè pomocí klíèe; - Výstražné blikání pøi zaøízení v pohybu; - Pøipojitelný rádiový pøijímaè. 5

Uzavøeno ODBLOKOVÁNÍ MOTOROVÉ POHONNÉ JEDNOTKY klíè pro odblokování Umístìní zablokování Zámek 1) Sejmìte plastový kryt, do zámku (A) vložte klíèek a otoète ho po smìru chodu hodinových ruèièek.

6 Další volitelné funkce - Automatické uzavírání. Èasový spínaè automatického uzavírání je samonapájecí v dojezdu otevírání. Nastavitelná doba je podøízena zásahem eventuální doplòkové bezpeènostní výbavy a je vypojena v pøípadì úplného stop nebo v pøípadì pøerušení dodávky elektrické energie; (volitelné pomocí spínaèe) - Funkce za pøítomnosti obsluhy (na panelu pøerušte oznaèen body); - Typ ovládání: - otevírání-uzavírání-zpìtný chod; - pouze otevírání. Nastavení - Trimer (dolaïovací relé) TCA = doba automatického uzavírání: od 5 do 40 ; - Trimer (dolaïovací relé) T.P. = Doba pøedstihu výstražného blikání ve fázi uzavírání: od 0 do 5. POZOR! Pøed jakýmkoliv zásahem do zaøízení vypnìte pøívod elektrické energie. Vnìjší rozmìry 6

pomocí spínaèe) - Funkce za pøítomnosti obsluhy (na panelu pøerušte oznaèen body); - Typ ovládání: - otevírání-uzavírání-zpìtný chod; - pouze otevírání.

7 OVLÁDACÍ PANEL Pøerušte(pøestøíhnìte) pøi aktivaci funkce S obsluhou ZÁKLADNÍ SOUÈÁSTI 1 Pøepínaè toèivého hybného momentu (viz POZNÁMKA) 2 Trimer (dolaïovací relé) T.P.: nastavení pøedstihu výstražného blikání ve fázi uzavírání 3 Pojistka nízkého napìtí 1.6A 4 Lineární pojistka 5A 5 Trimer (dolaïovací relé) T.C.A.: nastavení doby automatického uzavírání 6 Pøipojení rádiové antény 7 Svorkovnice pro elektrická pøipojení. POZOR! Pro zmìnu toèivého hybného momentu motoru, pøepnìte pøepínaè zobrazený faston do jedné ze ètyø pozic; min. 1 - max. 4. ZC2 - C ELEKTRICKÁ PØIPOJENÍ Pøívod elektrické energie 230V (a.c.) Jednofázový motor V (a.c.) Výstup 230V (a.c.) v pohybu (napø. výstražné blikání) 7

Pro zmìnu toèivého hybného momentu motoru, pøepnìte pøepínaè zobrazený faston do jedné ze ètyø pozic; min. 1 - max. 4.

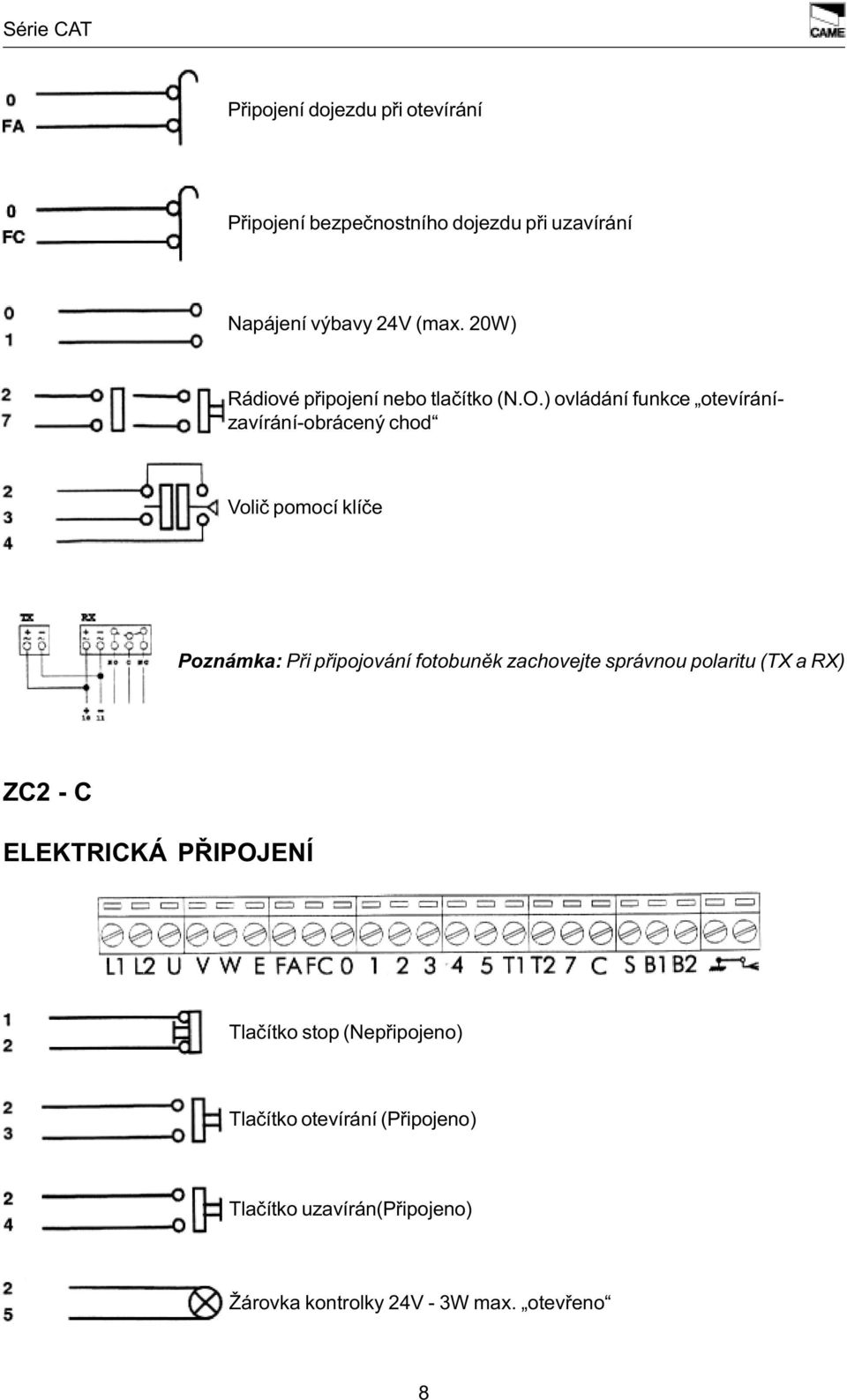

8 Pøipojení dojezdu pøi otevírání Pøipojení bezpeènostního dojezdu pøi uzavírání Napájení výbavy 24V (max. 20W) Rádiové pøipojení nebo tlaèítko (N.O.) ovládání funkce otevíránízavírání-obrácený chod Voliè pomocí klíèe Poznámka: Pøi pøipojování fotobunìk zachovejte správnou polaritu (TX a RX) ZC2 - C ELEKTRICKÁ PØIPOJENÍ Tlaèítko stop (Nepøipojeno) Tlaèítko otevírání (Pøipojeno) Tlaèítko uzavírán(pøipojeno) Žárovka kontrolky 24V - 3W max. otevøeno 8

) ovládání funkce otevíránízavírání-obrácený chod Voliè pomocí klíèe Poznámka: Pøi pøipojování fotobunìk

9 Kontakt (Nepøipojen) opìtovné otevøení bìhem fáze uzavírání Spínaè spuštìní automatického uzavírání Výstup kontaktu (Pøipojen) dvoukanálového dálkového ovladaèe Pøipojení antény PØIPOJENÍ DVOU MOTORÙ PØIPOJENÝCH NA JEDNO OVLÁDÁNÍ - Pøipojte pouze jednu øídící svorkovnici s normálními elektrickými kontakty; - Pøipojte druhý motor tak, jak je uvedeno na schématu. (1-2) tlaèítko kompletního stop a (2-C) kontakt pro otevøení ve fázi uzavírání. Svorkovnice Master (nebo hlavní) Svorkovnice 2.motoru DIODA IN4007 9

øídící svorkovnici s normálními elektrickými kontakty; - Pøipojte druhý motor tak, jak je uvedeno na schématu.

10 NASTAVENÍ DOJEZDU Pøi otevírání: Pøi uzavírání: již nastaveno nastavte napnutí øetìzu tak pøi uzavøení, že otoèíte èervenou vaèku až po aktivaci mikrospínaèe a zablokujte ji. Èervená vaèka(uzavírá) Mikrospínaèe Bílá vaèka(otevírá) 10

otoèíte èervenou vaèku až po aktivaci mikrospínaèe a
