1 Regulátor TERM 2.0 NÁVOD K OBSLUZE A MONTÁŽNÍ PØÍRUÈKA

2 Návod k obsluze regulátoru TERM 2.0 Úvod TERM 2.0 je mikroprocesorový regulátor s analogovým ovládáním a je urèen k regulaci teploty výstupní vody z kaskády až 4 kotlù na plynná nebo kapalná paliva. Typický zpùsob zapojení regulátoru TERM 2.0 ukazuje následující obrázek: 1-4. Kaskáda kotlù K1 až K4 5. Regulátor TERM Pt1 - snímaè teploty kotlové vody 7. Obìhové èerpadlo 8. Dálkový vypínaè kaskády (pøi pøerušení odbìru tepla) Popis Regulátor TERM 2.0 provádí regulaci kaskády formou postupného spínání kotlù podle odebíraného množství tepla. Kriteria spínání kotlù jsou dána instalovaným regulaèním algoritmem, poøadí spínání je buï pevné nebo si ho pøístroj urèuje sám s ohledem na rovnomìrné vytìžování všech kotlù (podle programového nastavení). Základní obsluha pøístroje se provádí pomocí ovládacích prvkù na èelním panelu. Tímto zpùsobem lze nastavit žádanou teplotu výstupní vody, øadit jednotlivé kotle do kaskády a také provádìt ruèní ovládání. Pøístroj je vybaven binárním vstupem pro vnìjší vypnutí všech kotlù v kaskádì pøi pøerušení odbìru tepla. Regulátor kaskády je možno pøipojit pøes komunikaèní adaptér k sériové lince poèítaèe. 2

Dálkový vypínaè kaskády (pøi pøerušení odbìru tepla) Popis Regulátor TERM 2.0 provádí regulaci kaskády formou postupného spínání kotlù podle odebíraného množství tepla.

3 Specielní programový ovladaè pracující pod WINDOWS umožòuje provádìt zmìny parametrù i mimo základní nastavení pøi výrobì a prùbìžnì sledovat èinnost pøístroje. Nastavení vnitøních parametrù regulátoru pøi výrobì umožòuje jej pøímo zapojit do kaskády a postupnì bìhem provozu optimalizovat øídící proces. Regulátor TERM 2.0 je vhodné doplnit modulem èasového zpoždìní MTD 1, který po nastavenou dobu zachovává prùtok vody v jednotlivých kotlích i po jejich vypnutí, a tak umožòuje využít jejich zbytkového tepla. Souèasnì udržuje prùtok vody v primárním okruhu i pøi vypnutí všech kotlù. Popis ovládacích prvkù regulátoru 1. indikace napájení 2. pøepínaè RUÈNÌ - AUTO 3. nastavení teploty vody: C 4. indikace dálkového vypnutí kaskády 5. indikace provozu kotle K1 6. spínaè pro zaøazení kotle K1 do kaskády 7. indikace provozu kotle K2 8. spínaè pro zaøazení kotle K2 do kaskády 9. indikace provozu kotle K3 10. spínaè pro zaøazení kotle K3 do kaskády 11. indikace provozu kotle K4 12. spínaè pro zaøazení kotle K4 do kaskády 13. konektor pro komunikaci s PC 14. otoèná západka 15. upevòovací šroub 3

0 je vhodné doplnit modulem èasového zpoždìní MTD 1, který po nastavenou dobu zachovává prùtok vody v jednotlivých kotlích i po jejich vypnutí, a tak umožòuje využít jejich zbytkového tepla.

4 Pracovní režimy Režim AUTO Regulátor udržuje teplotu vody v primárním okruhu na žádané hodnotì (potenciometr 3) spínáním jednotlivých kotlù zaøazených do kaskády. Obrázek znázoròuje situaci, kdy regulátor øídí pouze kotle è.1-3, kotel è. 4 není øízený (není zaøazen do kaskády). Režim RUÈNÌ Pomocí spínaèù na èelním panelu lze ruènì ovládat jednotlivé kotle bez ohledu na teplotu vody. Obrázek znázoròuje situaci, kdy kotle è.1-3 jsou zapnuty, kotel è. 4 je vypnut. Nastavení regulátoru Dùležité upozornìní: Pøi obsluze regulátoru je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny! 1. Pøed pøipojením napájení pøepneme regulátor do režimu RUÈNÌ pøepínaèem (2). 2. Spínaèe pro zaøazení kotlù do kaskády (6, 8,10,12) dáme do polohy vypnuto. 3. Pøipojíme zaøízení na sí a zkontrolujeme, zda svítí èervená LED dioda napájení (1). 4. Pomocí spínaèù (6, 8,10,12) postupnì zapínáme kotle v kaskádì a kontrolujeme, zda regulátor zapíná jednotlivé kotle. Spínaèe ponecháme v poloze zapnuto. 5. Ovládacím knoflíkem (3) nastavíme požadovanou teplotu kotlové vody. 6. Pøepínaèem (2) nastavíme režim AUTO. Regulátor sepne pouze kotel K1 a po uplynutí 10 min. intervalu zahájí regulaci kaskády podle teploty nastavené na èelním panelu (3) a podle nastavených vnitøních parametrù. 4

Režim RUÈNÌ Pomocí spínaèù na èelním panelu lze ruènì ovládat jednotlivé kotle bez ohledu na teplotu vody. Obrázek znázoròuje situaci, kdy kotle è.1-3 jsou zapnuty, kotel è. 4 je vypnut.

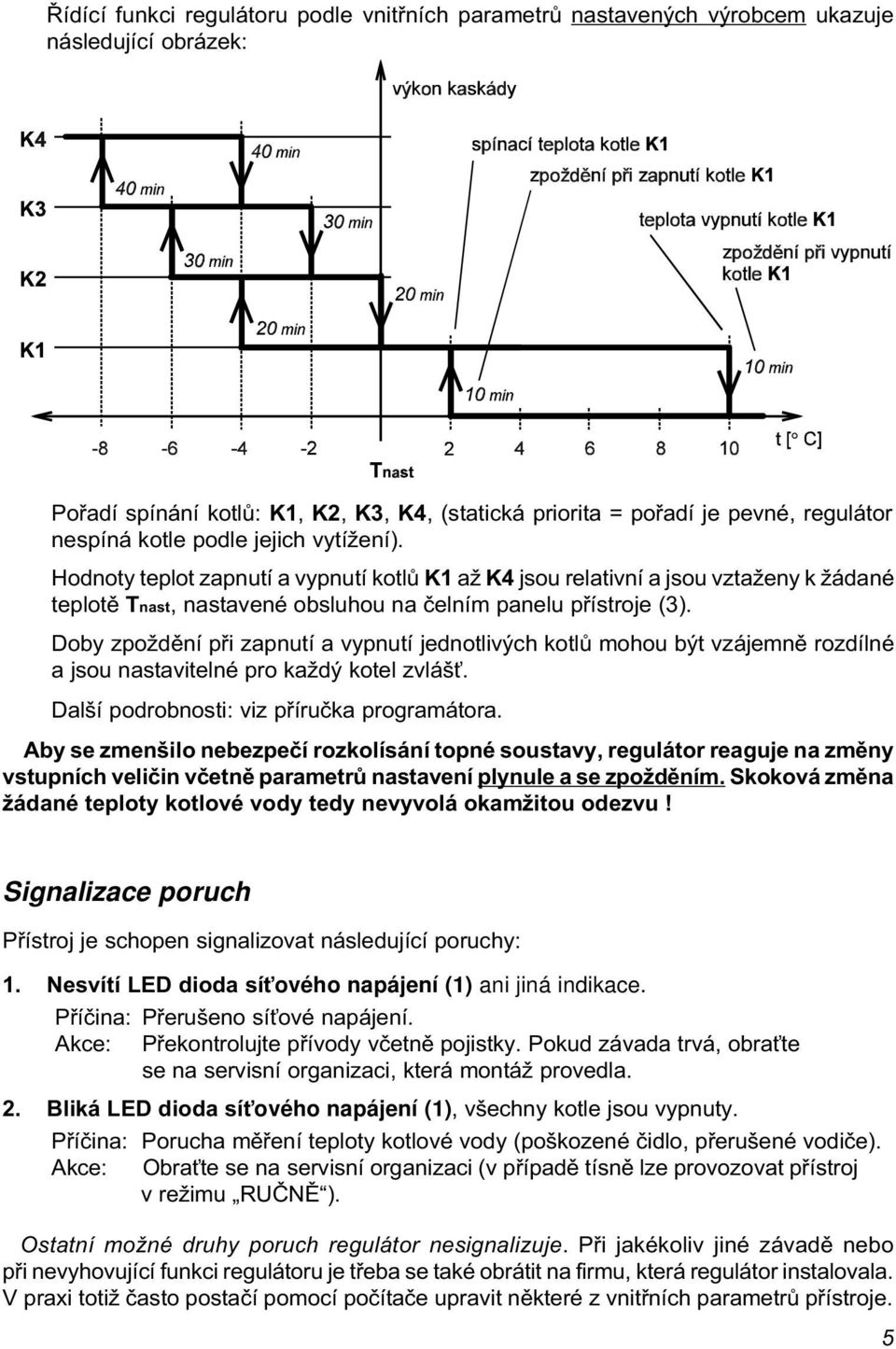

5 Øídící funkci regulátoru podle vnitøních parametrù nastavených výrobcem ukazuje následující obrázek: Poøadí spínání kotlù: K1, K2, K3, K4, (statická priorita = poøadí je pevné, regulátor nespíná kotle podle jejich vytížení). Hodnoty teplot zapnutí a vypnutí kotlù K1 až K4 jsou relativní a jsou vztaženy k žádané teplotì Tnast, nastavené obsluhou na èelním panelu pøístroje (3). Doby zpoždìní pøi zapnutí a vypnutí jednotlivých kotlù mohou být vzájemnì rozdílné a jsou nastavitelné pro každý kotel zvláš. Další podrobnosti: viz pøíruèka programátora. Aby se zmenšilo nebezpeèí rozkolísání topné soustavy, regulátor reaguje na zmìny vstupních velièin vèetnì parametrù nastavení plynule a se zpoždìním. Skoková zmìna žádané teploty kotlové vody tedy nevyvolá okamžitou odezvu! Signalizace poruch Pøístroj je schopen signalizovat následující poruchy: 1. Nesvítí LED dioda sí ového napájení (1) ani jiná indikace. Pøíèina: Pøerušeno sí ové napájení. Akce: Pøekontrolujte pøívody vèetnì pojistky. Pokud závada trvá, obra te se na servisní organizaci, která montáž provedla. 2. Bliká LED dioda sí ového napájení (1), všechny kotle jsou vypnuty. Pøíèina: Porucha mìøení teploty kotlové vody (poškozené èidlo, pøerušené vodièe). Akce: Obra te se na servisní organizaci (v pøípadì tísnì lze provozovat pøístroj v režimu RUÈNÌ ). Ostatní možné druhy poruch regulátor nesignalizuje. Pøi jakékoliv jiné závadì nebo pøi nevyhovující funkci regulátoru je tøeba se také obrátit na firmu, která regulátor instalovala. V praxi totiž èasto postaèí pomocí poèítaèe upravit nìkteré z vnitøních parametrù pøístroje. 5

Doby zpoždìní pøi zapnutí a vypnutí jednotlivých kotlù mohou být vzájemnì rozdílné a jsou nastavitelné pro každý kotel zvláš. Další podrobnosti: viz pøíruèka programátora.

6 Návod k instalaci regulátoru TERM 2.0 Montáž regulátoru Ve støedech upevòovacích západek regulátoru jsou umístìny šrouby spojující vlastní pøístroj a základovou patici se svorkovnicí. Pøed montáží je tøeba patici oddìlit uvolnìním tìchto šroubù pomocí 4mm šroubováku (viz též kapitolu Pøipojení regulátoru). Dále je nutno vylomit v patici (podle potøeby v horní, dolní nebo zadní èásti) jeden nebo více otvorù pro pøipojovací kabely. Krabice regulátoru TERM 2.0 umožòuje montáž více zpùsoby, jak je patrné z následujícího obrázku: a) b) c) a) Montáž do panelu: Regulátor se upevòuje do rozvadìèe (montážní otvor 138 x 92mm) pomocí dvou otoèných západek v protilehlých rozích pøístroje. Pomocí 6mm šroubováku západky nejprve stlaèíme asi o 3 mm a jejich potoèením o 90 (levá západka doleva, pravá doprava) pøístroj upevníme. Pøi tomto zpùsobu montáže není nutno patici vùbec použít a kabely je možno pøipojit pøímo na nože konektorù. b) Montáž na lištu DIN: Zadní strana regulátoru je pøizpùsobena pro tento úsporný druh montáže. K tomuto úèelu slouží i západka v zadní èásti pøístroje. Jejím povytažením pomocí tenkého šroubováku lze pøístroj na lištu upevnit nebo naopak z ní sejmout. c) Montáž na stìnu nebo na panel: Patice regulátoru má dva otvory pro pevnìní pøístroje pomocí dvou 4mm vrutù a hmoždinek na stìnu kotelny nebo dvou šroubù M4 na vnitøní panel rozvadìèe. V obou pøípadech je tøeba provést montáž na nehoølavou podložku. Pøipojení regulátoru Upozornìní: Instalaci regulátoru TERM 2.0 smí provádìt pouze osoba s kvalifikací podle vyhlášky è. 50/78 pøi dodržení všech platných pøedpisù! Dále je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny. Pøed pøipojením vodièù musíme nejprve oddìlit pøístroj od patice tak, že 4mm šroubovákem uvolníme spojovací šrouby ve støedech upevòovacích západek. Poté v patici vylomíme na vhodném místì potøebný poèet otvorù pro pøipojovací kabely. Pøi panelové montáži lze pøipojovat vodièe pøímo na nože konektorù pøístroje a patici nemusíme vùbec použít. 6

Dále je nutno vylomit v patici (podle potøeby v horní, dolní nebo zadní èásti) jeden nebo více otvorù pro pøipojovací kabely. Krabice regulátoru TERM 2.

7 Svorkové zapojení pohled z èelní strany pøístroje Pøi použití dvouvodièového snímaèe Pt100 s vnitøním kantalovým vedením je tøeba do obvodu snímaèe zapojit kompenzaèní odpor Rj (viz obr. vpravo), nebo provést programovou kompenzaci zmìnou pøíslušného parametru regulátoru. Pøi pøipojování vodièù pøímo na konektory pøístroje (bez použití patice) je tøeba si uvìdomit, že regulátor je vùèi patici pøeklopen o 180. V každém pøípadì je tøeba dbát èíslování a znaèení konektorù na pøístroji! Pozn.: Po pøipojení binárního vstupu (svorka 7) k nulovému vodièi regulátor vypne všechny kotle zaøazené do kaskády. 1. Zadní strana pøístroje 2. Nože konektorù 3. Popisy pøipojení konektorù 4. Spojovací šrouby 5. Patice pøístroje 6. Svorkovnice 7. Popisy svorek 8. Kabelové prùchodky 7

Pøi pøipojování vodièù pøímo na konektory pøístroje (bez použití patice) je tøeba si uvìdomit, že regulátor je vùèi patici pøeklopen o 180.

8 Parametry regulátoru TERM 2.0 Vstupy: 1 x Pt100 : tøívodièové zapojení, rozsah: -50 C +200 C 1 x binární: aktivní, napìtí: 230 V~, proud: 5 ma Výstupy: 4 x relé: zátìž: 250 V~, 2 A Komunikace: 1 x binární + ext. adaptér na RS-232, pøipojení: JACK 3,5 mm Napájení: 230 V, 50 Hz, 4 VA Jištìní: vnìjší pojistka max. 2A vnitøní termistorová pojistka transformátoru 80 ma Stupeò krytí: IP40 Provozní podmínky: teplota: -20 C +60 C vlhkost: < 80 % Montáž: Rozmìry pøístroje: Montážního otvor v panelu: Hmotnost: nástìnná do panelu lišta DIN TS x 95 x 93 mm 138 x 96 mm 0,6 kg Balení pøístroje obsahuje: regulátor TERM 2.0 dva klíèky od prùhledného víèka návod k obsluze a montáži. Záruka: 24 mìsícù od data výroby.. Datum vydání: 07/00 Návod k obsluze a montáži TP 85/34/07-00 ZPA EKOREG s. r. o., Dìèínská 55, Ústí nad Labem, tel.: 047/ (353), fax: 047/ , support@zpaul.cz,

adaptér na RS-232, pøipojení: JACK 3,5 mm Napájení: 230 V, 50 Hz, 4 VA Jištìní: vnìjší pojistka max.
