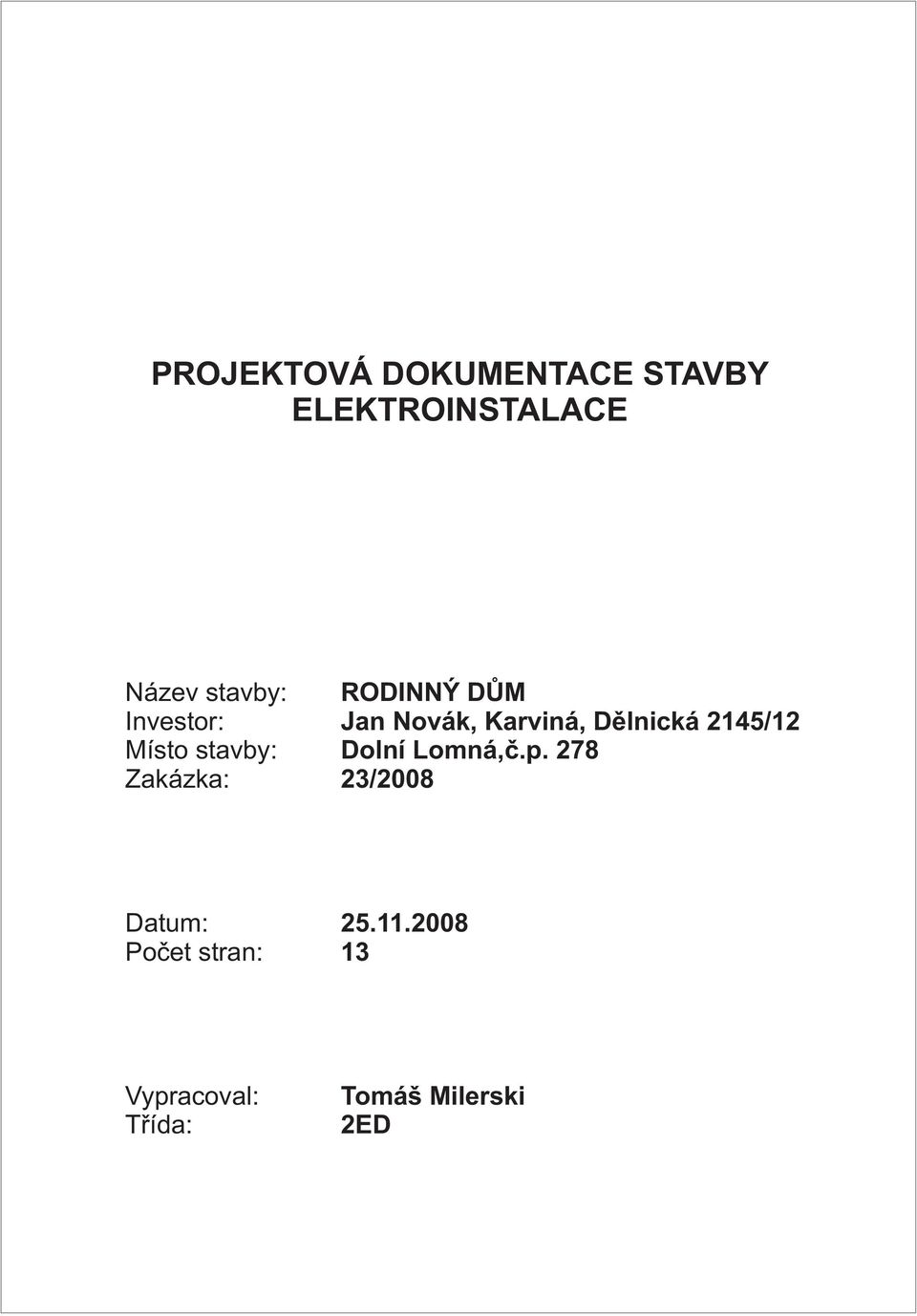

1 PROJEKTOVÁ DOKUMENTACE STAVBY ELEKTROINSTALACE Název stavby: Investor: Místo stavby: Zakázka: RODINNÝ DÙM Jan Novák, Karviná, Dìlnická 2145/12 Dolní Lomná,è.p /2008 Datum: Poèet stran: Vypracoval: Tøída: Tomáš Milerski 2ED

2 ÈÍSLO LISTU TECHNICKÁ ZPRÁVA 03 PØÍPOJKA NN (JEDNOPÓLOVÉ SCHÉMA) 05 HLAVNÍ DOMOVNÍ ROZVODNICE - HR1 06 SVÌTELNÉ OBVODY - 1.PATRO 07 ZÁSUVKOVÉ OBVODY, ZVONEK - 1.PATRO 08 SVÌTELNÉ OBVODY - 2.PATRO 09 ZÁSUVKOVÉ OBVODY - 2.PATRO 10 SVÌTELNÉ,ZÁSUVKOVÉ OBVODY-SUTERÉN 11 HROMOSVOD - PÙDORYS 12 SEZNAM ELEKTROINSTALAÈNÍHO MATERIÁLU A PØÍSTROJÙ 13 List 02 z 13

3 TECHNICKÁ ZPRÁVA 1. Pøedmìt projektu Tento projekt øeší realizací silnoproudé elektroinstalace pro rodinný dùm investora: Jan Novák, Karviná, Dìlnická 2145/12. Místo stavby: Dolní Lomná è.p Øešení projektu obsahuje pøípojku NN, nový rozvadìè ER a nový domovní rozvadìè HR, z nìho jsou provedeny veškeré elektrické rozvody. 2. Pøedpisy a normy Elektroinstalace byla navr ena v souladu s normou ÈSN tak, aby byla zajištìna bezpeènost osob a majetku pøi obvyklém u ívání elektrických instalací a správná funkce elektrického zaøízení pøi u ití k úèelu, pro které je urèeno. Veškerá elektrická zaøízení a jejich montá musí odpovídat platným normám a pøedpisùm, zejména: ÈSN ochrana pøed úrazem elektrickým proudem ÈSN výbìr soustav a stavba vedení ÈSN uzemnìní a ochranné vodièe ÈSN vnitøní elektrické rozvody ÈSN pøipojování elektrických pøístrojù a spotøebièù ÈSN EN ochrana pøed bleskem 3. Základní technické údaje 3.1. Napì ová soustava 3PEN~ 50Hz 400/230V TN-C-S 3.2. Ochrana pøed nebezpeèným dotykem ivých a ne ivých èástí - dle ÈSN normální ochrana (dle èl. 411) - samoèinným odpojením od zdroje - doplòková ochrana (dle èl ) - proudovým chránièem 3.3. Vnìjší vlivy V objektu se dle ÈSN (stanovení základních charakteristik) vyskytují pouze vnìjší vlivy dle tab. 32-NM1, tj.prostory normální. 4. Provedení pøípojky Bude provedeno ze stávajícího nadzemního vedení distribuèní sítì NN 3PEN~ 50Hz 400V do pøípojkové skøínì PS 100 silovým kabelem AYKY 4Bx16. Z PS 100 kabelem AYKY 4Bx16 ulo eným v zemi, vedeným na è.p. 278 do kabelové skøínì (HDS). Ze skøínì HDS bude pøipojena elektromìrová rozvodnice (ER) kabelem CYKY 4Bx Mìøení spotøeby Elektromìrová rozvodnice ER bude volnì pøístupná umístìná na budovì. Elektromìrová rozvodnice bude provedena s platnými podmínkami pøipojení mìøících souprav. 6. Silové rozvody Pro provedení rozvodù budou pou ity celoplastové mìdìné kabely typu CYKY, které budou ulo eny pod omítkou ve výšce 2,6m. Kabely jsou dimenzovány s ohledem na zatí ení, zpùsob ulo ení a úbytek napìtí. Všechny vývody jsou jištìny proti zkratu a pøetí ení. Pøístrojové vybavení elektroinstalace (vypínaèe, zásuvky a krabice) bude instalováno pod omítku. Vypínaèe se osadí dle dispozièního výkresu ve výšce 1,05m nad podlahou. Zásuvky, s výjimkou zásuvky pro zásobníkový ohøívaè a zásuvky na kuchyòské lince, které budou ve výšce 1,2m, budou zabudovány ve výšce 0,3m nad podlahou. Elektroinstalace ke svítidlùm je øešena z rozvadìèe HR. Rozmístìní svítidel a vypínaèù je patrné z dispozièních výkresù è , , , a Druhy svìtelných zdrojù si zajistí investor. List 03 z 13

4 7. Sdìlovací rozvody Zvonek - v hlavním domovním rozvadìèi HR bude namontován sí ový napájeè zvonkové Z7-TRM/24V 50Hz, ze kterého bude napájen zvonek vodièem UP 2x0.5, ulo eným pod omítku. 8. Ochrana pøed bleskem Støecha objektu bude opatøena jímacím vedením hromosvodu z drátu FeZn DN 8mm. Na støeše bude zøízena jímací høebenová soustava doplnìná dvìma kusy pomocných jímaèù, která bude pøipojena svody na uzemòovací soustavu. Dále bude na jímací vedení pøipojeno kovové oplechování støechy. Svody budou ukonèeny v SZ svorkách, umístìny u fasády domu. Svodový vodiè FeZn DN 10mm, ulo en v ochranných úhelnících v zemi, k základovému zemnièi. Základový zemniè bude proveden z pasu FeZn 30x4mm a zhotoven podle individuálního zpùsobu zakládání rodinného domku, který bude øešit stavebník osobnì se zhotovitelem základù ve spolupráci s montá níky bleskosvodu a elektroinstalace. Uzemnìní je tøeba provést tak, aby byl dosa en co nejmenší a dlouhodobì zaruèený zemní odpor za daných pùdních podmínek. Uzemòovací vodièe je nutno chránit proti korozi podle normy ÈSN Závìr Po ukonèení elektromontá ních prací zajistí dodavatel tìchto prací vypracování výchozí revizní zprávy dle ÈSN a pøedá ji provozovateli. List 04 z 13

5 ROZVODNÁ SOUSTAVA: 3PEN~ 50Hz 400/230V TN-C Ochrana pøed nebezpeèným dotykem dle ÈSN samoèinným odpojením od zdroje AYKY 4Bx16 Stávající nadzemní vedení PS 100 IP 44 HDS - typizovaná IP 43 ER - typizovaná IP 44/20 HR1 - hlavní domovní rozvadìè IP40/20 FA00 LSN 32B/3 32A HR1 63A 50A kwh AYKY 4Bx16 Vedení na sto áru, v zemi CYKY 4Bx10 Vedení v zemi, pod omítkou CYKY 4Bx10 Vedení pod omítkou Hlavní jistící prvek jistiè 3fázový 32A Elektromìrový rozvadìè (ER) umístìn na stìnì objektu, zapojený dle smìrnic SME a pøístupný pracovníkùm SME Výkres: Pøípojka NN (jednopólové schéma) Mìøítko: 1:50 Výkres è.: Datum: List 05 z 13

6 CYKY 3Cx2.5, 2.5kW Zásuvky - kuchyò CYKY 3Cx2.5, 2.5kW Elektrický sporák - kuchyò CYKY 3Cx2.5, 3.5kW Prùtokový ohøívaè - kuchyò UP 2x0.5, 0.01kW Zvonek - pøedsíò CYKY 5Cx1.5, 2.5kW Zásuvka 3fázová 400V - pøedsíò CYKY 3Cx2.5, 1.5kW Zásuvky - 1.patro CYKY 3Cx2.5, 2kW Bojler - koupelna CYKY 3Cx2.5, 0.5kW Zásuvky - koupelna CYKY 3Cx1.5, 0.5kW Osvìtlení - koupelna CYKY 3Cx2.5, 1,5kW Zásuvky - 2.patro Rezerva Rezerva L1, L2, L3 QM1 Hlavní vypínaè PEN N PE FA1 Výkres: Hlavní domovní rozvodnice - HR1 Mìøítko: 1:50 Výkres è.: Datum: List 06 z 13 CYKY 3Cx2.5, 1.5kW Osvìtlení, zásuvka - suterén CYKY 3Cx1.5, 1kW Osvìtlení - 2.patro CYKY 3Cx1.5, 1kW Osvìtlení - 1.patro ASN 32/3 32A LSN 10C/1 10A WL1 FA2 LSN 10C/1 10A WL2 FA3 WL3 HR1 - plastová skøíòka zapuštìná, 32 modulová, IP40/20 FA4 FA5 FA6 FA7 FA8 FA9 FA10 FA11 FA12 FA13 FA14 FA15 LFI 16B/1N/0.03A LSN 2C/1 2A LSN 16C/3 LSN 10C/1 10A LFI 16B/1N/0.03A LFI 16B/1N/0.03A Z7-TRM/24V WL4 WL5 WL6 WL7 WL8 WL9 WL10 WL11 WL12 WL13 WL14 WL15 Pøívod CYKY 4Bx10

7 OSVÌTLENÍ 2.PATRO OKRUH È.2 OSVÌTLENÍ CHODBY 1 2 Spoleèenská místnost Kuchyò 3 Koupelna Pøedsíò Veranda d S1/6 4 Stoupací vedení smìrem dolù Krabice Jednopólový vypínaè Støídavý spínaè 1 S1/2 Sériový spínaè Svítidlo OSVÌTLENÍ, ZÁSUVKY SUTERÉN OKRUH È.3 HR1 Hlavní domovní rozvodnice (HR1) Elektromìrová rozvodnice (ER) c Pøípojková skøíò (HDS) S1/4 a a b HR1 S1/5 S1/3 b c 2 ER 5 S1/1 HDS Výkres: Svìtelné obvody - 1.PATRO Mìøítko: 1:50 Výkres è.: Datum: List 07 z 13

8 ZÁSUVKY 2.PATRO OKRUH È.13 1 Spoleèenská místnost ZA9/8 ZA9/9 OV10/1 S12/1 2 3 Kuchyò Koupelna ZA11/ Pøedsíò Veranda Stoupací vedení smìrem dolù ZA9/2 Krabice 4 ZA9/3 Jednopólový vypínaè Svítidlo 1 ZA9/1 Jednopólový vypínaè se signálkou Trojpólový vypínaè se signálkou Zásobník horké vody, bojler ZA9/5 ZA9/4 3+N+PE Tlaèítkový ovládaè ZA8/1 Zvonek Z7/1 Dvojnásobná zásuvka (silnoproudá) V6/1 V5/1 ZA4/1 ZA4/2 HR1 HR1 Hlavní domovní rozvodnice (HR1) Elektromìrová rozvodnice (ER) ZA9/7 ZA9/6 ZA4/4 2 ZA4/3 Pøípojková skøíò (HDS) ER 5 HDS Výkres: Zásuvkové obvody, zvonek - 1.PATRO Mìøítko: 1:50 Výkres è.: Datum: List 08 z 13

9 OSVÌTLENÍ 2.PATRO OKRUH È.2 OSVÌTLENÍ CHODBY d S2/3 e Šatna Pokoj (lù ková èást) Chodba Stoupací vedení smìrem dolù S2/7 Krabice Jednopólový vypínaè Støídavý spínaè Sériový spínaè S2/5 Svítidlo S2/2 S2/1 S2/4 S2/6 e Výkres: Svìtelné obvody - 2.PATRO Mìøítko: 1:50 Výkres è.: Datum: List 09 z 13

10 ZA13/2 ZA13/1 ZÁSUVKY 2.PATRO OKRUH È.13 ZA13/ Šatna Pokoj (lù ková èást) Chodba Stoupací vedení smìrem dolù Dvojnásobná zásuvka (silnoproudá) ZA13/3 ZA13/6 ZA13/ ZA13/5 Výkres: Zásuvkové obvody - 2.PATRO Mìøítko: 1:50 Výkres è.: Datum: List 10 z 13

11 ZA3/ Sklep Sklad uhlí S3/2 Stoupací vedení smìrem vzhùru Chránìná zásuvka (silnoproudá) s víèkem Krabice Jednopólový vypínaè Svítidlo OSVÌTLENÍ, ZÁSUVKY SUTERÉN OKRUH È.3 9 S3/1 10 Výkres: Svìtelné,zásuvkové obvody-suterén Mìøítko: 1:50 Výkres è.: Datum: List 11 z 13

12 SZb è.1 FeZn vodiè 8 mm délka 29m SZb è.2 FeZn pas 30x4mm, délka cca 39m (v zemi - hloubka 70cm) Výkres: Hromosvod - pùdorys Mìøítko: 1:50 Výkres è.: Datum: List 12 z 13

13 SEZNAM ELEKTROINSTALAÈNÍHO MATERIÁLU A PØÍSTROJÙ Název Sdělovací obvody Elektroinstalace Rozvodná skříň Hlavní přívod Celkem Jednotka Množství Cena/ks Cena přípojková skříň sp100 ks Kč 896 Kč skříň přípojková SS200/PVS1P vestavná (HDS) ks Kč Kč rozvaděč elektroměrový U7 EMR1-F 400V/50Hz/63A ks Kč Kč pojistka nožová P50N06/63A ks Kč 381 Kč pojistka nožová P50N06/50A ks Kč 549 Kč kabel AYKY 4x16 m Kč 875 Kč rozvodnice GEWISS GW M ks Kč 668 Kč vypínač ASN 32/3 LSN ks Kč 303 Kč jistič OEZ LSN 32 B/3 ks Kč 400 Kč jistič OEZ LSN 16 C/3 ks Kč 388 Kč jistič OEZ LSN 16 C/1 ks 7 97 Kč 679 Kč jistič OEZ LSN 16 C/1 ks 3 99 Kč 297 Kč jistič OEZ LSN 2 C/1 ks Kč 239 Kč proudový chránič LFI 16B/1N/0,03A ks Kč Kč zvonkový transformátor Z7-TRM/24V ks Kč 607 Kč kabel CYKY 4x10 m Kč 870 Kč kabel CYKY 5x1,5 m Kč 450 Kč kabel CYKY 3x2,5 m Kč Kč kabel CYKY 3x1,5 m Kč Kč kabel CYKY 2x1,5 m 68 8 Kč 544 Kč vodič UP 2x0,5 m 10 3 Kč 30 Kč zásuvka dvounásobná 5512E-C02359 ks Kč Kč zásuvka jednonásobná s víčkem 5518A-A2389B ks Kč 103 Kč zásuvka V/ vestavná typ 416RA6 ks 1 88 Kč 88 Kč spínač jednopólový 3558-A01340 ks 6 95 Kč 570 Kč přepínač střídavý 3558-A06340 ks 6 87 Kč 522 Kč přepínač sériový 3558-A05340 ks Kč 330 Kč vypínač se signálkou jednopélový ZX-SL/S ks Kč 578 Kč vypínač se signálkou třípólový ZX-SL/3S ks Kč 462 Kč krabice KO 68 ks 24 5 Kč 120 Kč krabice KO 97 ks 50 8 Kč 400 Kč krabice KO 100 ks Kč 195 Kč krabicové víčko KO 97 ks 21 7 Kč 147 Kč krabicové víčko KO 100 ks 15 8 Kč 120 Kč svorkovnice čtyřpólová ks Kč 483 Kč svorkovnice pětipólová ks Kč 405 Kč elektrický akumulační ohřívač IBE 200/9 ks Kč Kč prútokový ohřívač ks Kč 743 Kč zvonkové tlačítko ks Kč 116 Kč zvonek Z8-GL 12 ks Kč 245 Kč hromosvodní drát FeZn ø8 m Kč 990 Kč hromosvodní drát FeZn ø10 m 6 33 Kč 198 Kč zemnící pásovina FeZn 30/4 m Kč Kč svorka zkušební SZb ks 2 85 Kč 170 Kč bleskosvod SALTEK FLP-A60 ks Kč Kč Kč EL-PORT maloobchod a velkoobchod s elektroinstalačním materiálem, Dělnická 41 (areál bývalých skleníků), Havířov-Suchá, List 13 z 13
