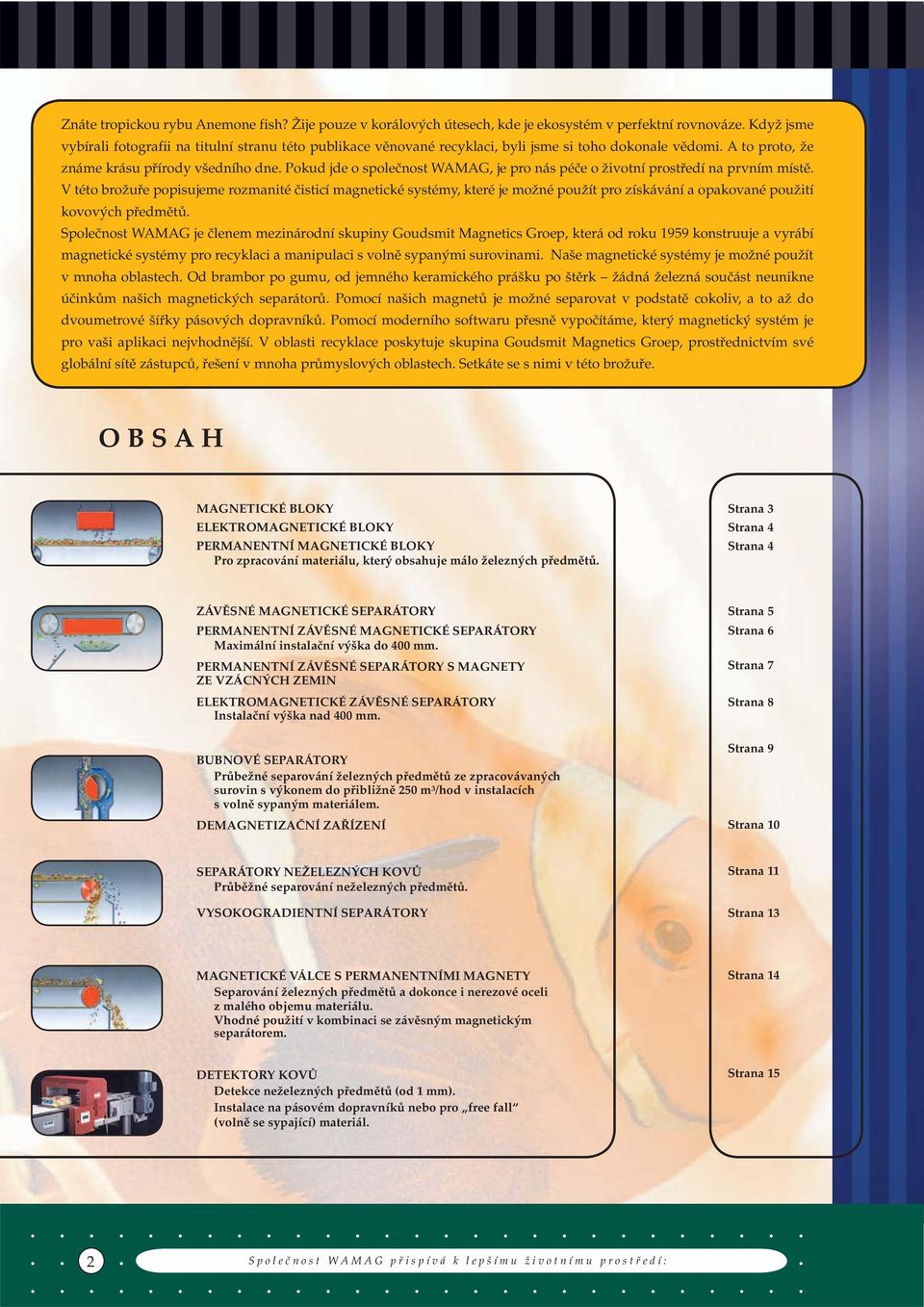

2 Znáte tropickou rybu Anemone fish? Žije pouze v korálových útesech, kde je ekosystém v perfektní rovnováze. Když jsme vybírali fotografii na titulní stranu této publikace věnované recyklaci, byli jsme si toho dokonale vědomi. A to proto, že známe krásu přírody všedního dne. Pokud jde o společnost WAMAG, je pro nás péče o životní prostředí na prvním místě. V této brožuře popisujeme rozmanité čisticí magnetické systémy, které je možné použít pro získávání a opakované použití kovových předmětů. Společnost WAMAG je členem mezinárodní skupiny Goudsmit Magnetics Groep, která od roku 1959 konstruuje a vyrábí magnetické systémy pro recyklaci a manipulaci s volně sypanými surovinami. Naše magnetické systémy je možné použít v mnoha oblastech. Od brambor po gumu, od jemného keramického prášku po štěrk žádná železná součást neunikne účinkům našich magnetických separátorů. Pomocí našich magnetů je možné separovat v podstatě cokoliv, a to až do dvoumetrové šířky pásových dopravníků. Pomocí moderního softwaru přesně vypočítáme, který magnetický systém je pro vaši aplikaci nejvhodnější. V oblasti recyklace poskytuje skupina Goudsmit Magnetics Groep, prostřednictvím své globální sítě zástupců, řešení v mnoha průmyslových oblastech. Setkáte se s nimi v této brožuře. OBSAH MAGNETICKÉ BLOKY ELEKTROMAGNETICKÉ BLOKY PERMANENTNÍ MAGNETICKÉ BLOKY Pro zpracování materiálu, který obsahuje málo železných předmětů. Strana 3 Strana 4 Strana 4 ZÁVĚSNÉ MAGNETICKÉ SEPARÁTORY PERMANENTNÍ ZÁVĚSNÉ MAGNETICKÉ SEPARÁTORY Maximální instalační výška do 400 mm. PERMANENTNÍ ZÁVĚSNÉ SEPARÁTORY S MAGNETY ZE VZÁCNÝCH ZEMIN ELEKTROMAGNETICKÉ ZÁVĚSNÉ SEPARÁTORY Instalační výška nad 400 mm. BUBNOVÉ SEPARÁTORY Průbežné separování železných předmětů ze zpracovávaných surovin s výkonem do přibližně 250 m 3 /hod v instalacích s volně sypaným materiálem. DEMAGNETIZAČNÍ ZAŘÍZENÍ Strana 5 Strana 6 Strana 7 Strana 8 Strana 9 Strana 10 SEPARÁTORY NEŽELEZNÝCH KOVŮ Průběžné separování neželezných předmětů. VYSOKOGRADIENTNÍ SEPARÁTORY Strana 11 Strana 13 MAGNETICKÉ VÁLCE S PERMANENTNÍMI MAGNETY Separování železných předmětů a dokonce i nerezové oceli z malého objemu materiálu. Vhodné použití v kombinaci se závěsným magnetickým separátorem. Strana 14 DETEKTORY KOVŮ Detekce neželezných předmětů (od 1 mm). Instalace na pásovém dopravníků nebo pro free fall (volně se sypající) materiál. Strana Společnost... WAMAG.. přispívá.. k lepšímu.. životnímu... prostředí:

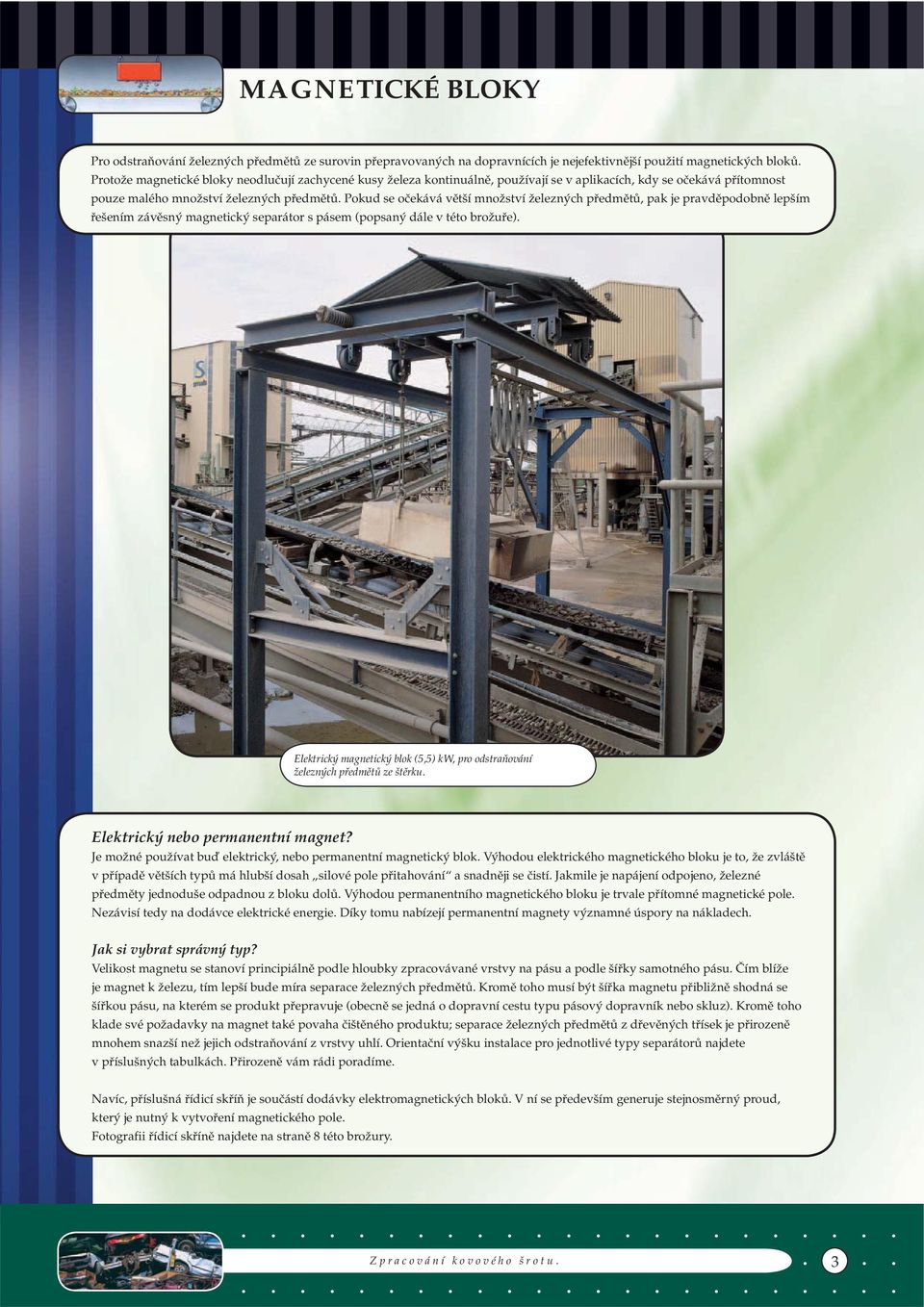

3 MAGNETICKÉ BLOKY Pro odstraňování železných předmětů ze surovin přepravovaných na dopravnících je nejefektivnější použití magnetických bloků. Protože magnetické bloky neodlučují zachycené kusy železa kontinuálně, používají se v aplikacích, kdy se očekává přítomnost pouze malého množství železných předmětů. Pokud se očekává větší množství železných předmětů, pak je pravděpodobně lepším řešením závěsný magnetický separátor s pásem (popsaný dále v této brožuře). Elektrický magnetický blok (5,5) kw, pro odstraňování železných předmětů ze štěrku. Elektrický nebo permanentní magnet? Je možné používat buď elektrický, nebo permanentní magnetický blok. Výhodou elektrického magnetického bloku je to, že zvláště v případě větších typů má hlubší dosah silové pole přitahování a snadněji se čistí. Jakmile je napájení odpojeno, železné předměty jednoduše odpadnou z bloku dolů. Výhodou permanentního magnetického bloku je trvale přítomné magnetické pole. Nezávisí tedy na dodávce elektrické energie. Díky tomu nabízejí permanentní magnety významné úspory na nákladech. Jak si vybrat správný typ? Velikost magnetu se stanoví principiálně podle hloubky zpracovávané vrstvy na pásu a podle šířky samotného pásu. Čím blíže je magnet k železu, tím lepší bude míra separace železných předmětů. Kromě toho musí být šířka magnetu přibližně shodná se šířkou pásu, na kterém se produkt přepravuje (obecně se jedná o dopravní cestu typu pásový dopravník nebo skluz). Kromě toho klade své požadavky na magnet také povaha čištěného produktu; separace železných předmětů z dřevěných třísek je přirozeně mnohem snazší než jejich odstraňování z vrstvy uhlí. Orientační výšku instalace pro jednotlivé typy separátorů najdete v příslušných tabulkách. Přirozeně vám rádi poradíme. Navíc, příslušná řídicí skříň je součástí dodávky elektromagnetických bloků. V ní se především generuje stejnosměrný proud, který je nutný k vytvoření magnetického pole. Fotografii řídicí skříně najdete na straně 8 této brožury Zpracování... kovového.. šrotu

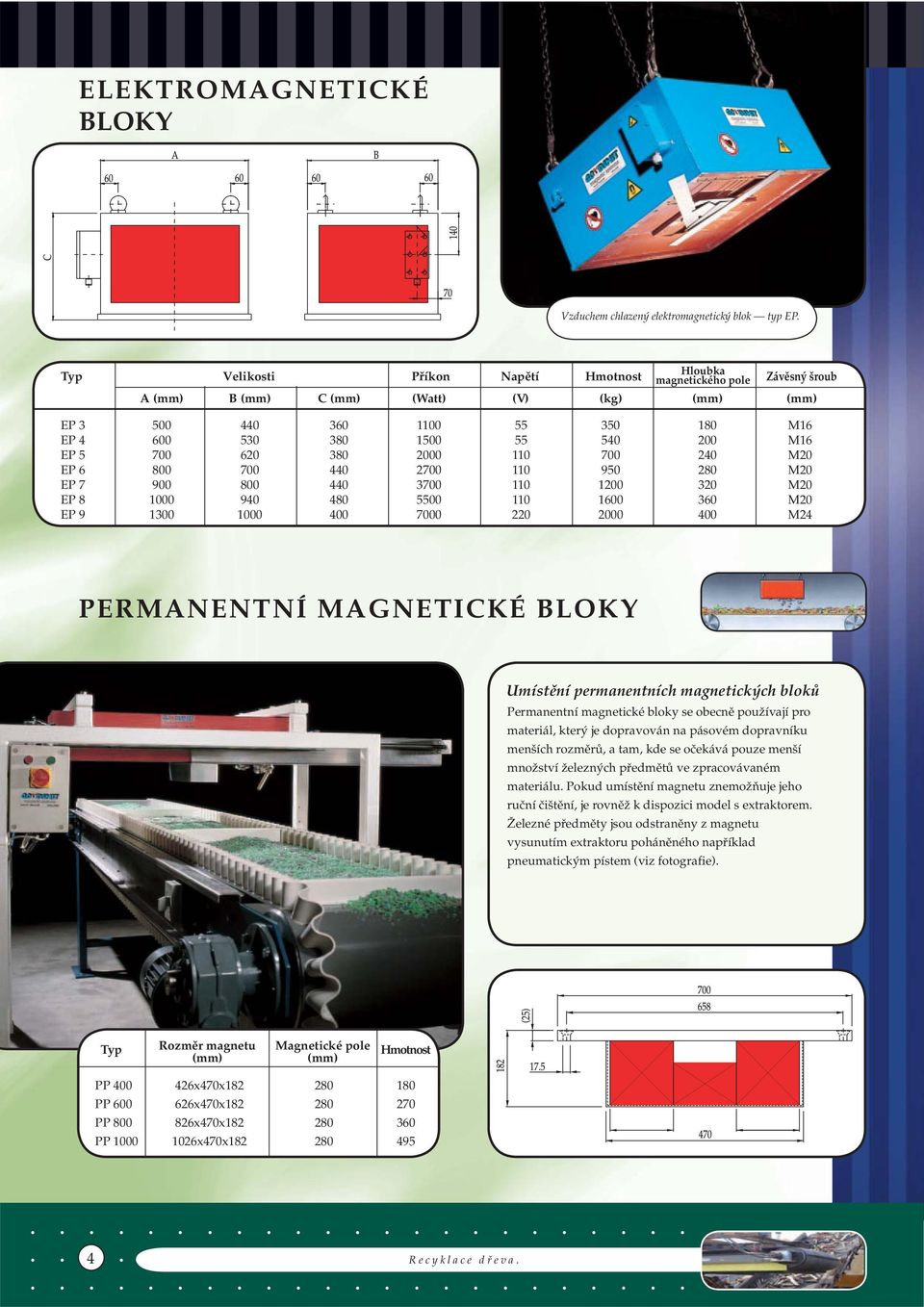

4 ELEKTROMAGNETICKÉ BLOKY Vzduchem chlazený elektromagnetický blok typ EP. Typ Velikosti Příkon Napětí Hmotnost Hloubka magnetického pole Závěsný šroub A (mm) B (mm) C (mm) (Watt) (V) (kg) (mm) (mm) EP M16 EP M16 EP M20 EP M20 EP M20 EP M20 EP M24 PERMANENTNÍ MAGNETICKÉ BLOKY Umístění permanentních magnetických bloků Permanentní magnetické bloky se obecně používají pro materiál, který je dopravován na pásovém dopravníku menších rozměrů, a tam, kde se očekává pouze menší množství železných předmětů ve zpracovávaném materiálu. Pokud umístění magnetu znemožňuje jeho ruční čištění, je rovněž k dispozici model s extraktorem. Železné předměty jsou odstraněny z magnetu vysunutím extraktoru poháněného například pneumatickým pístem (viz fotografie). Typ Rozměr magnetu (mm) Magnetické pole (mm) Hmotnost PP x470x PP x470x PP x470x PP x470x Recyklace... dřeva

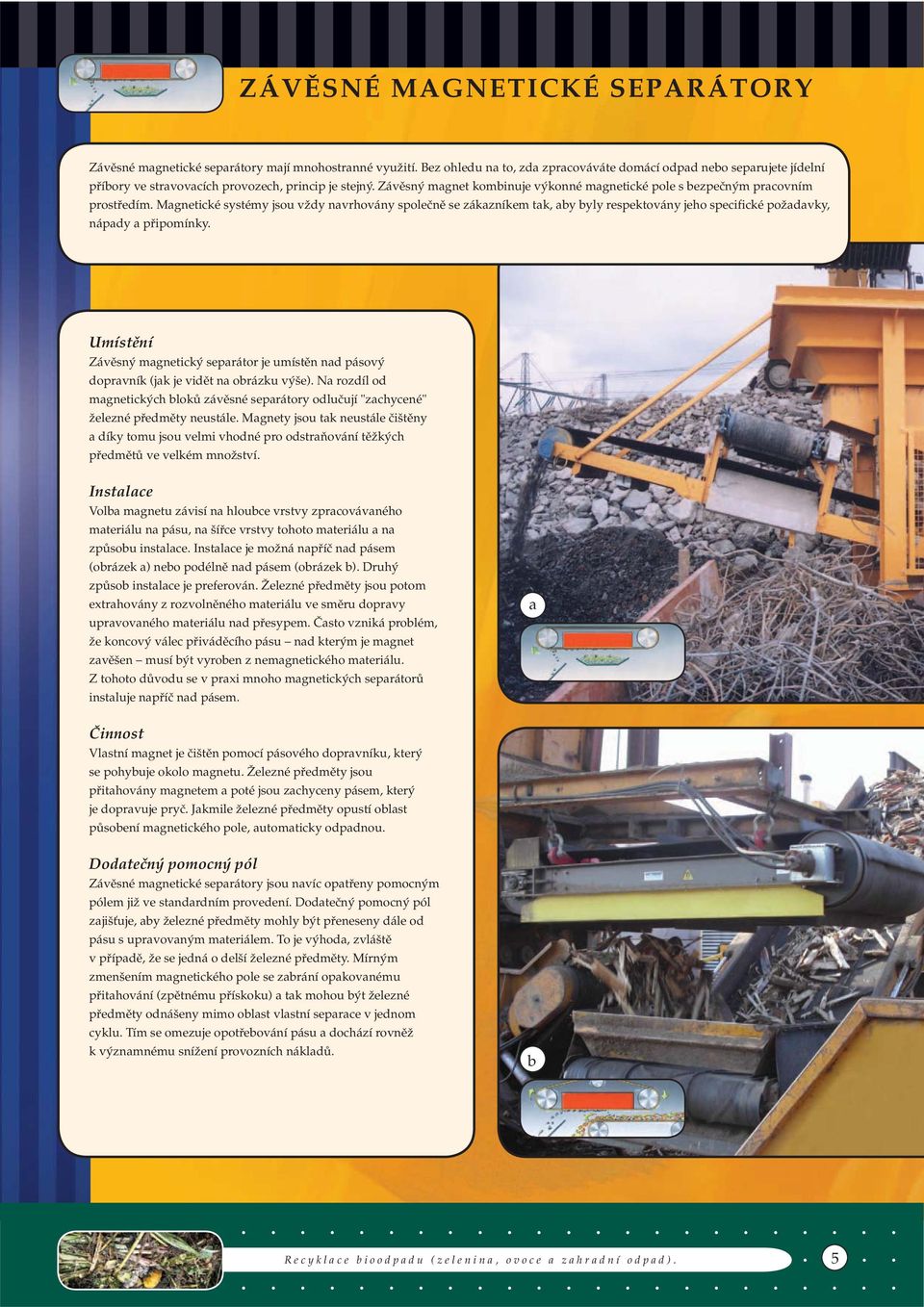

5 ZÁVĚSNÉ MAGNETICKÉ SEPARÁTORY Závěsné magnetické separátory mají mnohostranné využití. Bez ohledu na to, zda zpracováváte domácí odpad nebo separujete jídelní příbory ve stravovacích provozech, princip je stejný. Závěsný magnet kombinuje výkonné magnetické pole s bezpečným pracovním prostředím. Magnetické systémy jsou vždy navrhovány společně se zákazníkem tak, aby byly respektovány jeho specifické požadavky, nápady a připomínky. Umístění Závěsný magnetický separátor je umístěn nad pásový dopravník (jak je vidět na obrázku výše). Na rozdíl od magnetických bloků závěsné separátory odlučují "zachycené" železné předměty neustále. Magnety jsou tak neustále čištěny a díky tomu jsou velmi vhodné pro odstraňování těžkých předmětů ve velkém množství. Instalace Volba magnetu závisí na hloubce vrstvy zpracovávaného materiálu na pásu, na šířce vrstvy tohoto materiálu a na způsobu instalace. Instalace je možná napříč nad pásem (obrázek a) nebo podélně nad pásem (obrázek b). Druhý způsob instalace je preferován. Železné předměty jsou potom extrahovány z rozvolněného materiálu ve směru dopravy upravovaného materiálu nad přesypem. Často vzniká problém, že koncový válec přiváděcího pásu nad kterým je magnet zavěšen musí být vyroben z nemagnetického materiálu. Z tohoto důvodu se v praxi mnoho magnetických separátorů instaluje napříč nad pásem. a Činnost Vlastní magnet je čištěn pomocí pásového dopravníku, který se pohybuje okolo magnetu. Železné předměty jsou přitahovány magnetem a poté jsou zachyceny pásem, který je dopravuje pryč. Jakmile železné předměty opustí oblast působení magnetického pole, automaticky odpadnou. Dodatečný pomocný pól Závěsné magnetické separátory jsou navíc opatřeny pomocným pólem již ve standardním provedení. Dodatečný pomocný pól zajišťuje, aby železné předměty mohly být přeneseny dále od pásu s upravovaným materiálem. To je výhoda, zvláště v případě, že se jedná o delší železné předměty. Mírným zmenšením magnetického pole se zabrání opakovanému přitahování (zpětnému přískoku) a tak mohou být železné předměty odnášeny mimo oblast vlastní separace v jednom cyklu. Tím se omezuje opotřebování pásu a dochází rovněž k významnému snížení provozních nákladů. b Recyklace.. bioodpadu... (zelenina,.. ovoce.. a zahradní... odpad)

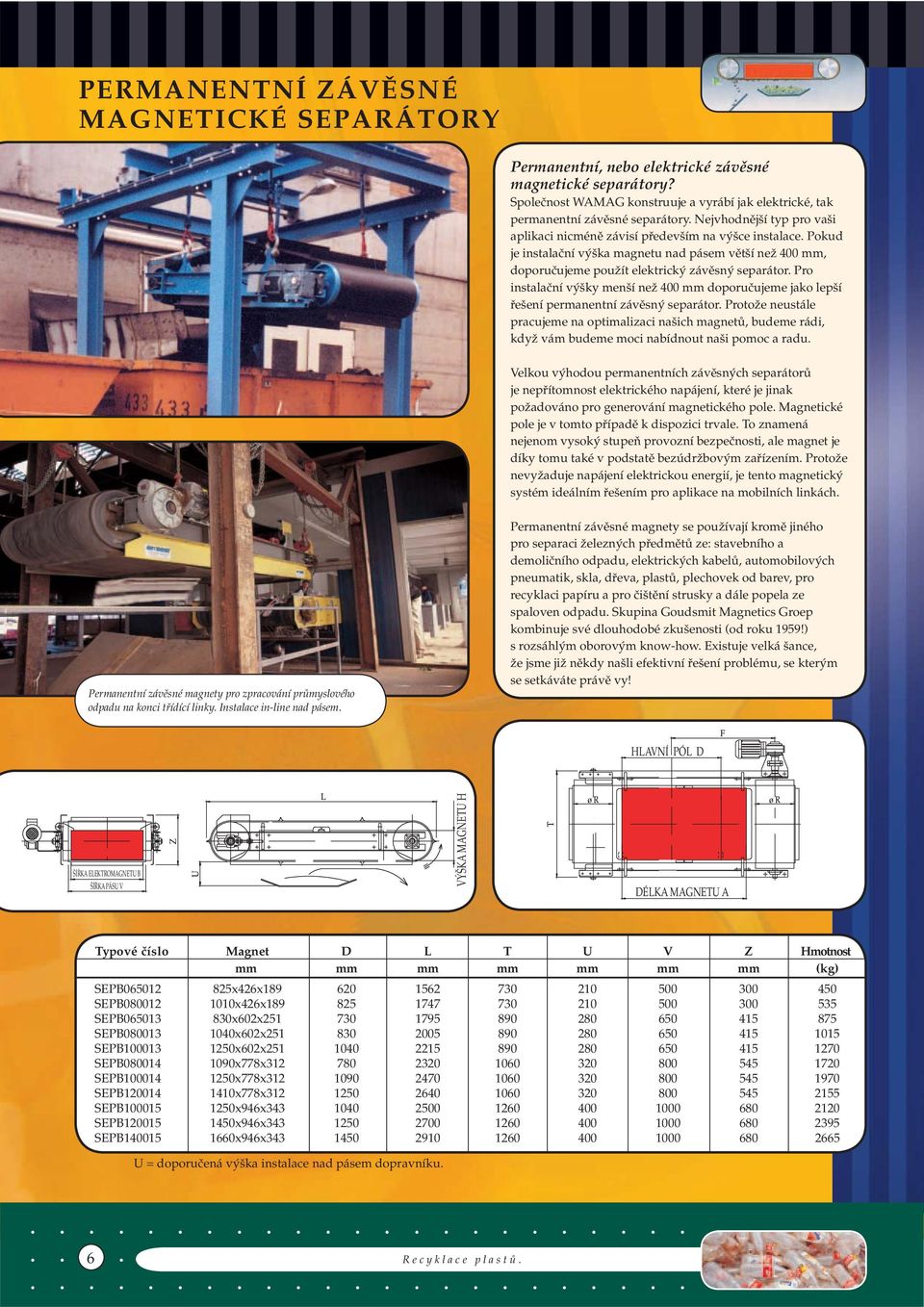

6 PERMANENTNÍ ZÁVĚSNÉ MAGNETICKÉ SEPARÁTORY Permanentní, nebo elektrické závěsné magnetické separátory? Společnost WAMAG konstruuje a vyrábí jak elektrické, tak permanentní závěsné separátory. Nejvhodnější typ pro vaši aplikaci nicméně závisí především na výšce instalace. Pokud je instalační výška magnetu nad pásem větší než 400 mm, doporučujeme použít elektrický závěsný separátor. Pro instalační výšky menší než 400 mm doporučujeme jako lepší řešení permanentní závěsný separátor. Protože neustále pracujeme na optimalizaci našich magnetů, budeme rádi, když vám budeme moci nabídnout naši pomoc a radu. Velkou výhodou permanentních závěsných separátorů je nepřítomnost elektrického napájení, které je jinak požadováno pro generování magnetického pole. Magnetické pole je v tomto případě k dispozici trvale. To znamená nejenom vysoký stupeň provozní bezpečnosti, ale magnet je díky tomu také v podstatě bezúdržbovým zařízením. Protože nevyžaduje napájení elektrickou energií, je tento magnetický systém ideálním řešením pro aplikace na mobilních linkách. Permanentní závěsné magnety pro zpracování průmyslového odpadu na konci třídící linky. Instalace in-line nad pásem. Permanentní závěsné magnety se používají kromě jiného pro separaci železných předmětů ze: stavebního a demoličního odpadu, elektrických kabelů, automobilových pneumatik, skla, dřeva, plastů, plechovek od barev, pro recyklaci papíru a pro čištění strusky a dále popela ze spaloven odpadu. Skupina Goudsmit Magnetics Groep kombinuje své dlouhodobé zkušenosti (od roku 1959!) s rozsáhlým oborovým know-how. Existuje velká šance, že jsme již někdy našli efektivní řešení problému, se kterým se setkáváte právě vy! HLAVNÍ PÓL D ŠÍŘKA ELEKTROMAGNETU B ŠÍŘKA PÁSU V VÝŠKA MAGNETU H DÉLKA MAGNETU A Typové číslo Magnet D L T U V Z Hmotnost mm mm mm mm mm mm mm (kg) SEPB x426x SEPB x426x SEPB x602x SEPB x602x SEPB x602x SEPB x778x SEPB x778x SEPB x778x SEPB x946x SEPB x946x SEPB x946x U = doporučená výška instalace nad pásem dopravníku Recyklace... plastů

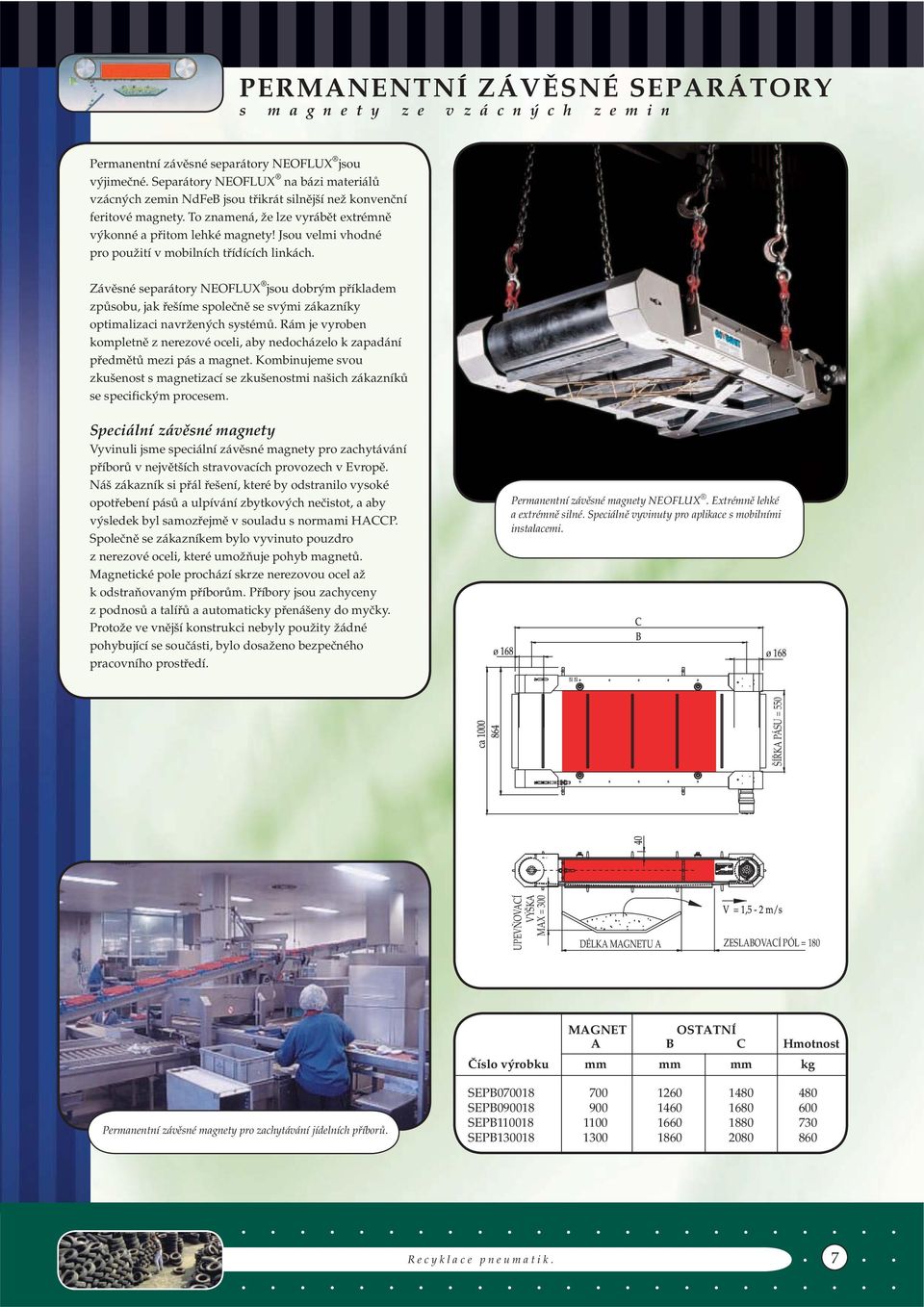

7 PERMANENTNÍ ZÁVĚSNÉ SEPARÁTORY s m a g n e t y z e v z á c n ý c h z e m i n Permanentní závěsné separátory NEOFLUX jsou výjimečné. Separátory NEOFLUX na bázi materiálů vzácných zemin NdFeB jsou třikrát silnější než konvenční feritové magnety. To znamená, že lze vyrábět extrémně výkonné a přitom lehké magnety! Jsou velmi vhodné pro použití v mobilních třídících linkách. Závěsné separátory NEOFLUX jsou dobrým příkladem způsobu, jak řešíme společně se svými zákazníky optimalizaci navržených systémů. Rám je vyroben kompletně z nerezové oceli, aby nedocházelo k zapadání předmětů mezi pás a magnet. Kombinujeme svou zkušenost s magnetizací se zkušenostmi našich zákazníků se specifickým procesem. Speciální závěsné magnety Vyvinuli jsme speciální závěsné magnety pro zachytávání příborů v největších stravovacích provozech v Evropě. Náš zákazník si přál řešení, které by odstranilo vysoké opotřebení pásů a ulpívání zbytkových nečistot, a aby výsledek byl samozřejmě v souladu s normami HACCP. Společně se zákazníkem bylo vyvinuto pouzdro z nerezové oceli, které umožňuje pohyb magnetů. Magnetické pole prochází skrze nerezovou ocel až k odstraňovaným příborům. Příbory jsou zachyceny z podnosů a talířů a automaticky přenášeny do myčky. Protože ve vnější konstrukci nebyly použity žádné pohybující se součásti, bylo dosaženo bezpečného pracovního prostředí. Permanentní závěsné magnety NEOFLUX. Extrémně lehké a extrémně silné. Speciálně vyvinuty pro aplikace s mobilními instalacemi. ŠÍŘKA PÁSU = 550 UPEVŇOVACÍ VÝŠKA MAX = 300 DÉLKA MAGNETU A ZESLABOVACÍ PÓL = 180 MAGNET OSTATNÍ A B C Hmotnost Číslo výrobku mm mm mm kg Permanentní závěsné magnety pro zachytávání jídelních příborů. SEPB SEPB SEPB SEPB Recyklace... pneumatik

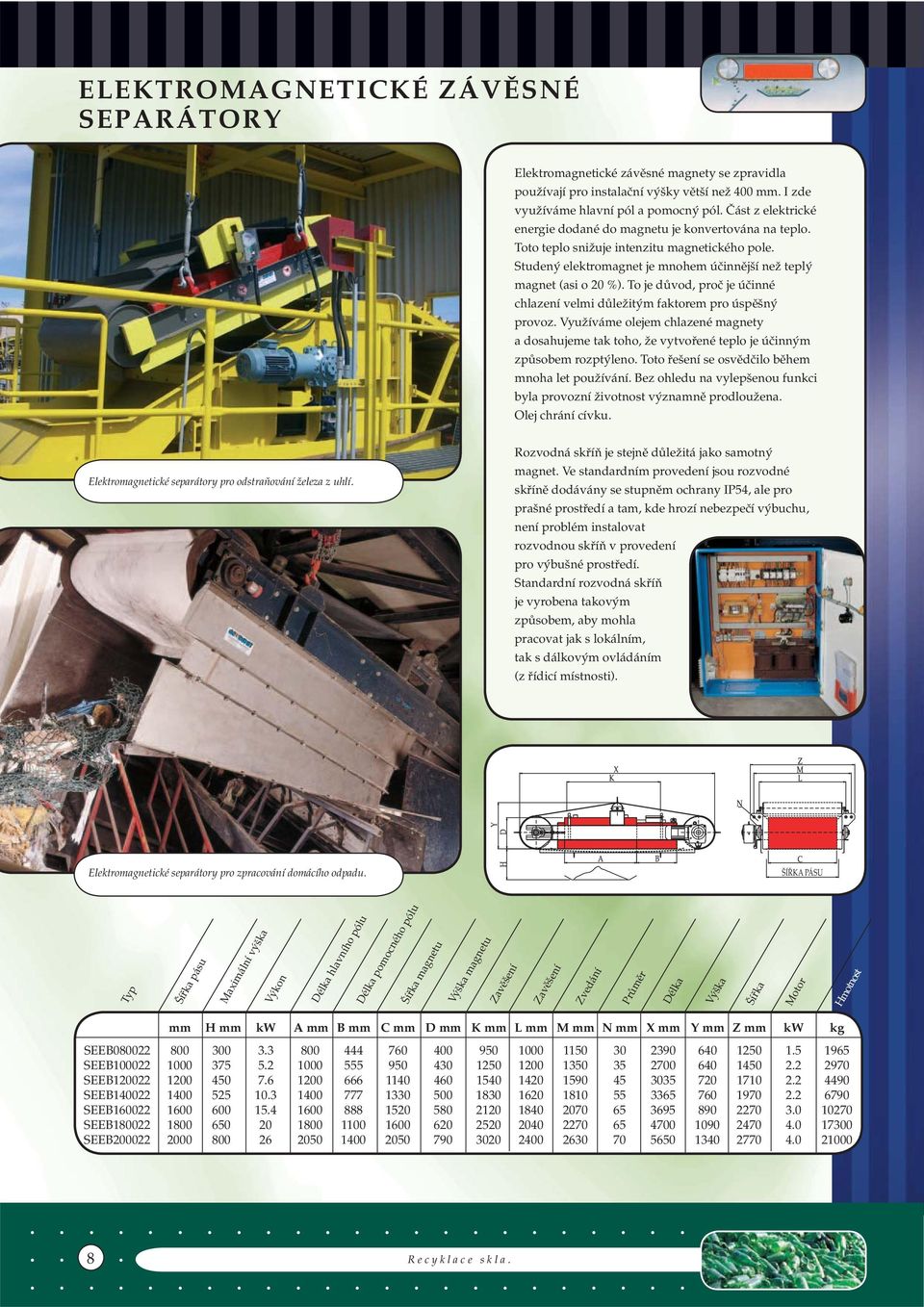

8 ELEKTROMAGNETICKÉ ZÁVĚSNÉ SEPARÁTORY Elektromagnetické závěsné magnety se zpravidla používají pro instalační výšky větší než 400 mm. I zde využíváme hlavní pól a pomocný pól. Část z elektrické energie dodané do magnetu je konvertována na teplo. Toto teplo snižuje intenzitu magnetického pole. Studený elektromagnet je mnohem účinnější než teplý magnet (asi o 20 %). To je důvod, proč je účinné chlazení velmi důležitým faktorem pro úspěšný provoz. Využíváme olejem chlazené magnety a dosahujeme tak toho, že vytvořené teplo je účinným způsobem rozptýleno. Toto řešení se osvědčilo během mnoha let používání. Bez ohledu na vylepšenou funkci byla provozní životnost významně prodloužena. Olej chrání cívku. Elektromagnetické separátory pro odstraňování železa z uhlí. Rozvodná skříň je stejně důležitá jako samotný magnet. Ve standardním provedení jsou rozvodné skříně dodávány se stupněm ochrany IP54, ale pro prašné prostředí a tam, kde hrozí nebezpečí výbuchu, není problém instalovat rozvodnou skříň v provedení pro výbušné prostředí. Standardní rozvodná skříň je vyrobena takovým způsobem, aby mohla pracovat jak s lokálním, tak s dálkovým ovládáním (z řídicí místnosti). Elektromagnetické separátory pro zpracování domácího odpadu. ŠÍŘKA PÁSU Typ Šířka pásu Maximální výška Výkon Délka hlavního pólu Délka pomocného pólu Šířka magnetu Výška magnetu Zavěšení Zavěšení Zvedání Průměr Délka Výška Šířka Motor Hmotnost mm H mm kw A mm B mm C mm D mm K mm L mm M mm N mm X mm Y mm Z mm kw kg SEEB SEEB SEEB SEEB SEEB SEEB SEEB Recyklace... skla

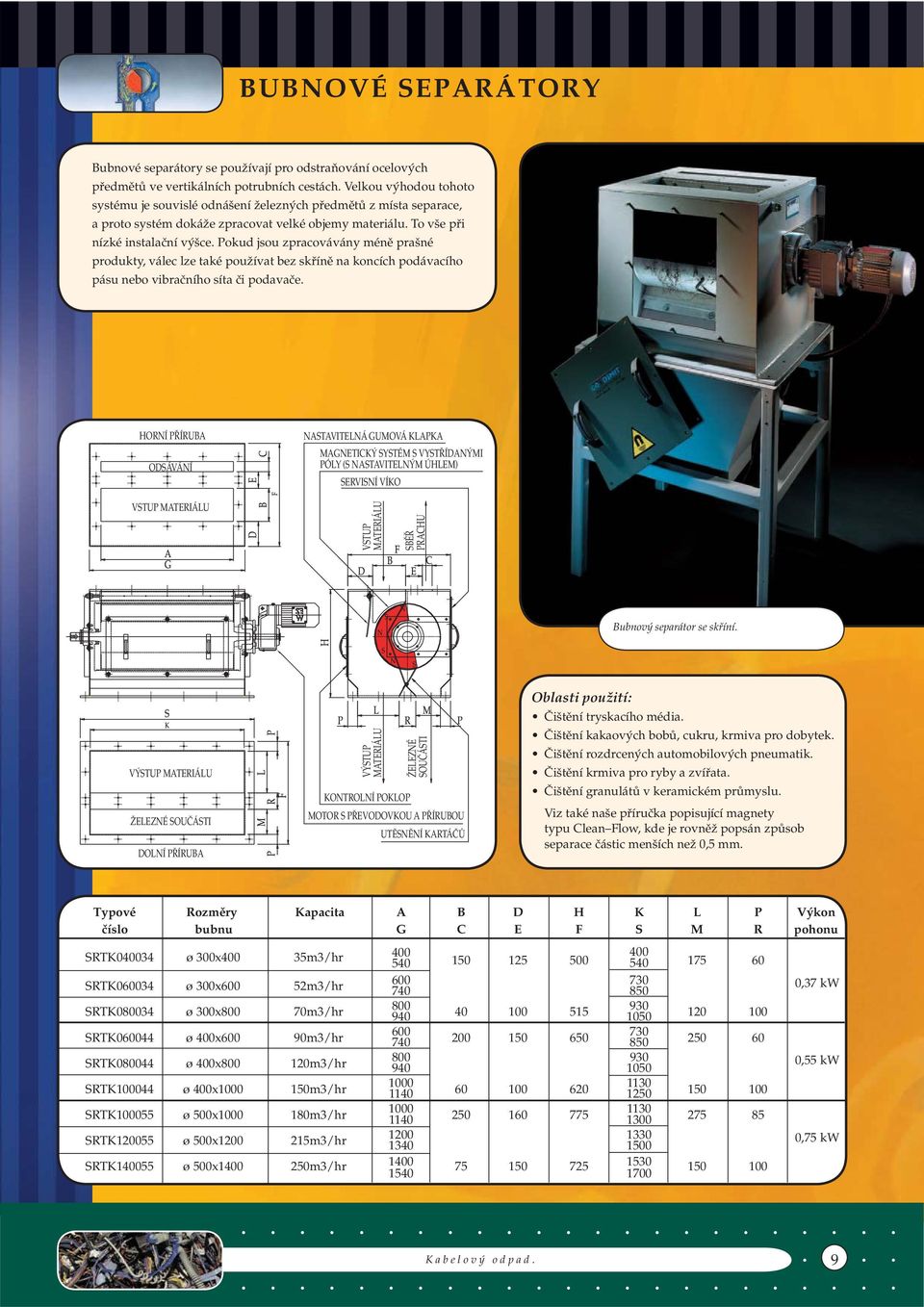

9 BUBNOVÉ SEPARÁTORY Bubnové separátory se používají pro odstraňování ocelových předmětů ve vertikálních potrubních cestách. Velkou výhodou tohoto systému je souvislé odnášení železných předmětů z místa separace, a proto systém dokáže zpracovat velké objemy materiálu. To vše při nízké instalační výšce. Pokud jsou zpracovávány méně prašné produkty, válec lze také používat bez skříně na koncích podávacího pásu nebo vibračního síta či podavače. HORNÍ PŘÍRUBA ODSÁVÁNÍ NASTAVITELNÁ GUMOVÁ KLAPKA MAGNETICKÝ SYSTÉM S VYSTŘÍDANÝMI PÓLY (S NASTAVITELNÝM ÚHLEM) SERVISNÍ VÍKO VSTUP MATERIÁLU VSTUP MATERIÁLU SBĚŘ PRACHU Bubnový separátor se skříní. VÝSTUP MATERIÁLU ŽELEZNÉ SOUČÁSTI DOLNÍ PŘÍRUBA VÝSTUP MATERIÁLU KONTROLNÍ POKLOP ŽELEZNÉ SOUČÁSTI MOTOR S PŘEVODOVKOU A PŘÍRUBOU UTĚSNĚNÍ KARTÁČŮ Oblasti použití: Čištění tryskacího média. Čištění kakaových bobů, cukru, krmiva pro dobytek. Čištění rozdrcených automobilových pneumatik. Čištění krmiva pro ryby a zvířata. Čištění granulátů v keramickém průmyslu. Viz také naše příručka popisující magnety typu Clean Flow, kde je rovněž popsán způsob separace částic menších než 0,5 mm. Typové Rozměry Kapacita A B D H K L P Výkon číslo bubnu G C E F S M R pohonu SRTK ø 300x400 35m3/hr SRTK ø 300x600 52m3/hr ,37 kw SRTK ø 300x800 70m3/hr SRTK ø 400x600 90m3/hr SRTK ø 400x m3/hr ,55 kw SRTK ø 400x m3/hr SRTK ø 500x m3/hr SRTK ø 500x m3/hr ,75 kw SRTK ø 500x m3/hr Kabelový.. odpad

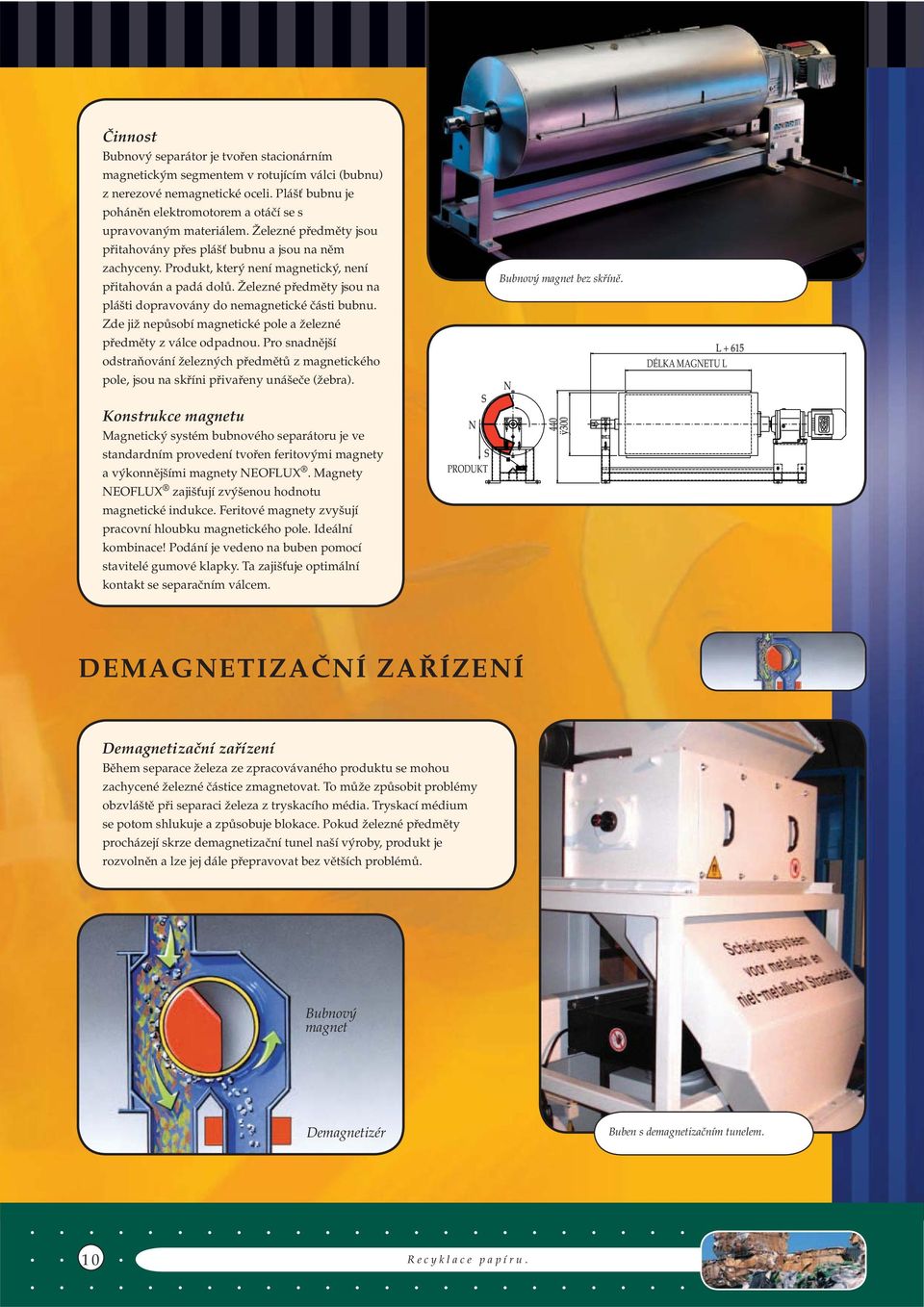

10 Činnost Bubnový separátor je tvořen stacionárním magnetickým segmentem v rotujícím válci (bubnu) z nerezové nemagnetické oceli. Plášť bubnu je poháněn elektromotorem a otáčí se s upravovaným materiálem. Železné předměty jsou přitahovány přes plášť bubnu a jsou na něm zachyceny. Produkt, který není magnetický, není přitahován a padá dolů. Železné předměty jsou na plášti dopravovány do nemagnetické části bubnu. Zde již nepůsobí magnetické pole a železné předměty z válce odpadnou. Pro snadnější odstraňování železných předmětů z magnetického pole, jsou na skříni přivařeny unášeče (žebra). Bubnový magnet bez skříně. DÉLKA MAGNETU L Konstrukce magnetu Magnetický systém bubnového separátoru je ve standardním provedení tvořen feritovými magnety a výkonnějšími magnety NEOFLUX. Magnety NEOFLUX zajišťují zvýšenou hodnotu magnetické indukce. Feritové magnety zvyšují pracovní hloubku magnetického pole. Ideální kombinace! Podání je vedeno na buben pomocí stavitelé gumové klapky. Ta zajišťuje optimální kontakt se separačním válcem. PRODUKT DEMAGNETIZAČNÍ ZAŘÍZENÍ Demagnetizační zařízení Během separace železa ze zpracovávaného produktu se mohou zachycené železné částice zmagnetovat. To může způsobit problémy obzvláště při separaci železa z tryskacího média. Tryskací médium se potom shlukuje a způsobuje blokace. Pokud železné předměty procházejí skrze demagnetizační tunel naší výroby, produkt je rozvolněn a lze jej dále přepravovat bez větších problémů. Bubnový magnet Demagnetizér Buben s demagnetizačním tunelem Recyklace... papíru

11 SEPRÁTORY NEŽELEZNÝCH KOVŮ T y p p r a c u j í c í n a b á z i v í ř i v ý c h p r o u d ů Znečišťující částice vašeho materiálu nejsou v žádném případě tvořeny pouze železnými předměty. Pokud chcete separovat také nemagnetické materiály, naše společnost nabízí separátor neželezných kovů (Eddy Current Separator), který pracuje na bázi vířivých proudů. Separátor je velmi vhodný pro znečištění kovy, pokud je jich ve vašem produktu obsaženo více než 2 %. Kovové předměty jsou neustále "odhazovány" mimo tok produktu. Pokud je znečištění nižší než 2 %, doporučujeme použít detektory kovů (jak je popsáno dále v této brožuře). Separátor neželezných kovů ve spalovně odpadu. Princip vířivých proudů: Separování je založeno na principu, že každý vodivý předmět, který vstoupí do střídavého magnetického pole, se zmagnetizuje. Původní magnetické pole má opačnou orientaci vzhledem k magnetickému poli vytvořenému vířivými proudy, které způsobují odpuzování kovových předmětů. Jednoduše řešeno, všechny kovové předměty, které projdou magnetickým válcem na konci dopravníku, jsou na krátkou dobu zmagnetizovány, a proto jsou "odmršťovány". Typické oblasti použití jsou následující: Odstraňování hliníkových zátek při recyklaci skla. Odstraňování bronzových úchytů a závěsů při recyklaci dřeva. Odstraňování neželezných kovů ze strusky v linkách pro spalování odpadu. Zpracování kovového šrotu Stavební.. a demoliční... odpad

12 Instalace: Instalace je tvořena vibračním podavačem, pásovým dopravníkem se separačním válcem z NEOFLUX magnetů, separační skříní s klapkou a řídicí skříní. Vibrační podavač zajišťuje optimální rozložení produktu na pásu dopravníku s cílem vylepšit "kontakt" mezi magnetickým polem a kovem. Výkonný separační válec z NdFeB magnetů instalovaný na koncích tohoto pásu se otáčí vysokou rychlostí. Kov se dostává do styku se střídavým magnetickým polem a vznikají vířivé proudy. Tak vzniká i vlastní magnetické pole. Toto magnetické pole je vzhledem k původnímu magnetickému poli opačné polarity. Protože opačná magnetická pole se odpuzují, kov je "odmrštěn". Nevodivé součásti spadnou jako první. Separační klapka zajišťuje, aby separace byla co nejčistší. Řídicí skříň reguluje kapacitu vibračního podavače, otáčky separačního válce a rychlost pohybu pásu. Tím je zajištěno, že separátor může být optimálně seřízený pro každý zpracovávaný produkt. Magnetický válec Magnetický válec je vyroben z výkonných magnetů na bázi vzácných zemin. Vnitřní rotor je přímo poháněn elektromotorem. Otáčky lze snadno seřídit. Vnější plášť bubnu se otáčí stejnou rychlostí jako přívodní pás separátoru. Každý typ kovu má své specifické vlastnosti. Tímto způsobem je možné dobré vodiče "odmrštit" dále než vodiče špatné. Nicméně také lehké materiály lze odmrštit dále než předměty těžší. Hliník je vynikajícím vodičem a kromě toho je velmi lehký a proto bude optimálně "odmršťován". Měď a bronz jsou pro tyto účinky méně vhodné. Na druhou stranu, nerezová ocel je přiměřeně těžká a elektrický proud vede nedostatečně. Proto je pro odstranění částic z nerezové oceli lepší použít standardní magnetické válce z NdFeB magnetů. Tento výkonný magnetický válec separuje nerezovou ocel s přispěním lehce magnetických vlastností tohoto typu kovu. Kompletní sestava separátoru neželezných kovů pro separaci strusky v lince spalovny odpadu. Konstrukce Vysoký počet otáček magnetického válce způsobuje vysoké zatěžování ložisek. V tom hrají svou roli také faktory okolního prostředí. To vše jsme vzali při konstruování v úvahu. Magnetický válec je umístěn na robustním, ve výrobě vyrovnaném rámu, a je oddělen od zbývající části instalace. Tím se zabrání zbytečnému zatěžování ložisek a poruchám zařízení. Rám je zkonstruován tak, aby přívodní pás mohl být snadno a rychle vyměněn. Pásový dopravník Pásový dopravník je opatřen vrstvou Ropan, která je odolná proti teplu a opotřebení. Tím se zabrání, aby železo propálilo pás. Železné předměty se lepí na magnetický válec. V důsledku působení vířivých proudů se částice mohou rozžhavit do ruda. Produkt proto musí být nejprve zbaven železa. To lze například provést pomocí magnetického válce nebo bubnového separátoru. Spodní část pásu je opatřena vodicím profilem, který zabraňuje železnému prachu vstupovat mezi magnetický válec a pás Recyklace.. domácího.. odpadu

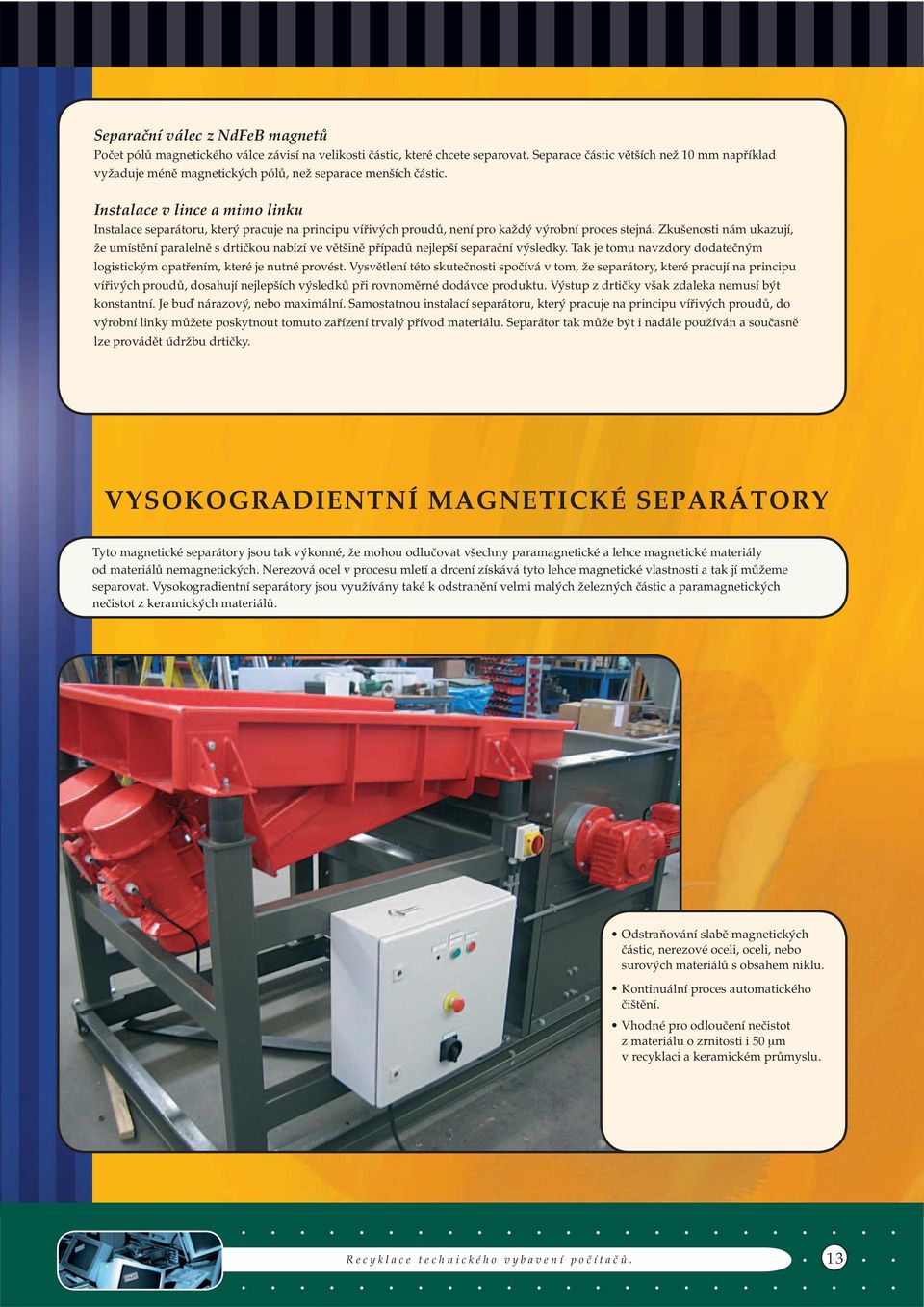

13 Separační válec z NdFeB magnetů Počet pólů magnetického válce závisí na velikosti částic, které chcete separovat. Separace částic větších než 10 mm například vyžaduje méně magnetických pólů, než separace menších částic. Instalace v lince a mimo linku Instalace separátoru, který pracuje na principu vířivých proudů, není pro každý výrobní proces stejná. Zkušenosti nám ukazují, že umístění paralelně s drtičkou nabízí ve většině případů nejlepší separační výsledky. Tak je tomu navzdory dodatečným logistickým opatřením, které je nutné provést. Vysvětlení této skutečnosti spočívá v tom, že separátory, které pracují na principu vířivých proudů, dosahují nejlepších výsledků při rovnoměrné dodávce produktu. Výstup z drtičky však zdaleka nemusí být konstantní. Je buď nárazový, nebo maximální. Samostatnou instalací separátoru, který pracuje na principu vířivých proudů, do výrobní linky můžete poskytnout tomuto zařízení trvalý přívod materiálu. Separátor tak může být i nadále používán a současně lze provádět údržbu drtičky. VYSOKOGRADIENTNÍ MAGNETICKÉ SEPARÁTORY Tyto magnetické separátory jsou tak výkonné, že mohou odlučovat všechny paramagnetické a lehce magnetické materiály od materiálů nemagnetických. Nerezová ocel v procesu mletí a drcení získává tyto lehce magnetické vlastnosti a tak jí můžeme separovat. Vysokogradientní separátory jsou využívány také k odstranění velmi malých železných částic a paramagnetických nečistot z keramických materiálů. Odstraňování slabě magnetických částic, nerezové oceli, oceli, nebo surových materiálů s obsahem niklu. Kontinuální proces automatického čištění. Vhodné pro odloučení nečistot z materiálu o zrnitosti i 50 μm v recyklaci a keramickém průmyslu Recyklace... technického.. vybavení... počítačů

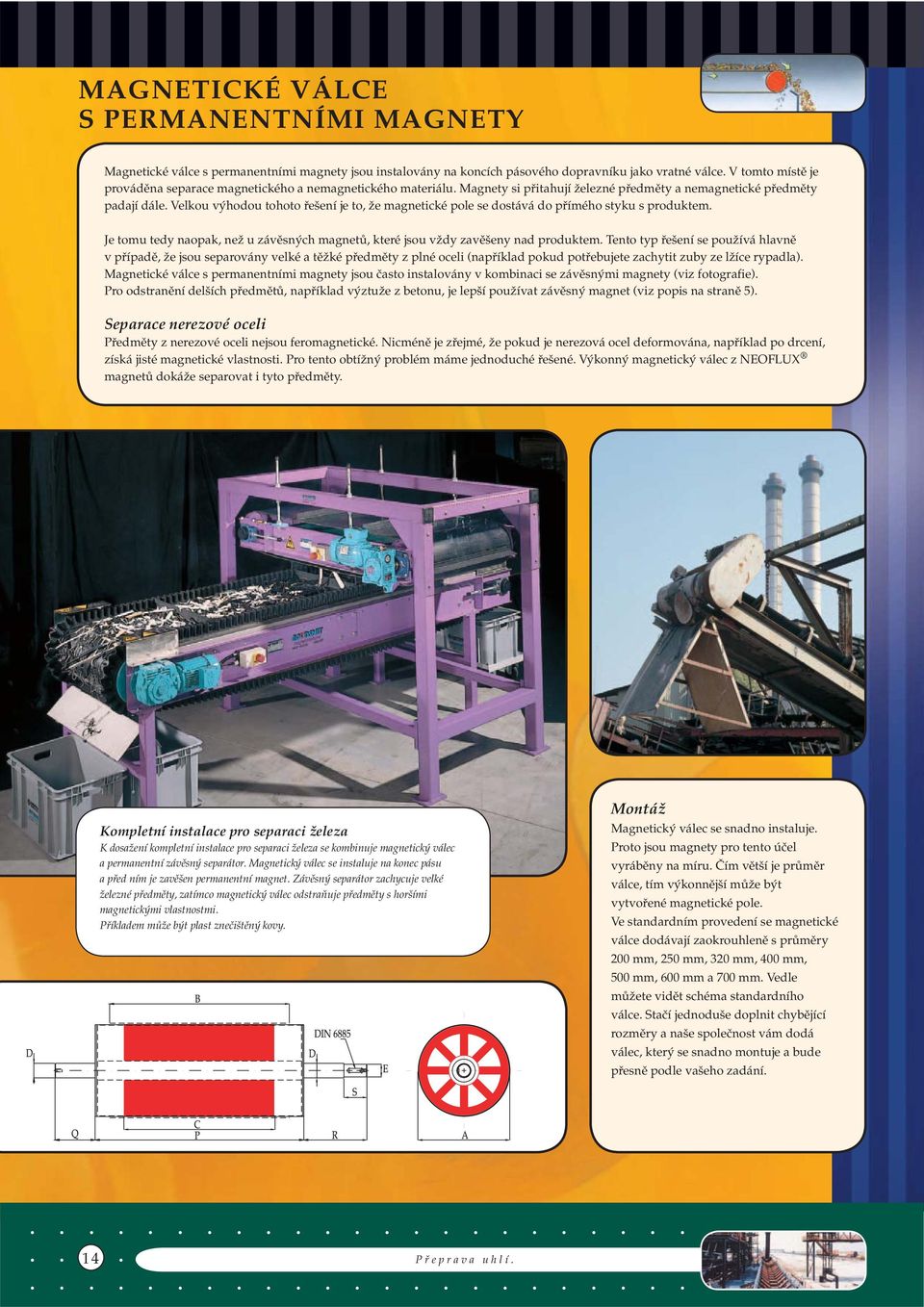

14 MAGNETICKÉ VÁLCE S PERMANENTNÍMI MAGNETY Magnetické válce s permanentními magnety jsou instalovány na koncích pásového dopravníku jako vratné válce. V tomto místě je prováděna separace magnetického a nemagnetického materiálu. Magnety si přitahují železné předměty a nemagnetické předměty padají dále. Velkou výhodou tohoto řešení je to, že magnetické pole se dostává do přímého styku s produktem. Je tomu tedy naopak, než u závěsných magnetů, které jsou vždy zavěšeny nad produktem. Tento typ řešení se používá hlavně v případě, že jsou separovány velké a těžké předměty z plné oceli (například pokud potřebujete zachytit zuby ze lžíce rypadla). Magnetické válce s permanentními magnety jsou často instalovány v kombinaci se závěsnými magnety (viz fotografie). Pro odstranění delších předmětů, například výztuže z betonu, je lepší používat závěsný magnet (viz popis na straně 5). Separace nerezové oceli Předměty z nerezové oceli nejsou feromagnetické. Nicméně je zřejmé, že pokud je nerezová ocel deformována, například po drcení, získá jisté magnetické vlastnosti. Pro tento obtížný problém máme jednoduché řešené. Výkonný magnetický válec z NEOFLUX magnetů dokáže separovat i tyto předměty. Kompletní instalace pro separaci železa K dosažení kompletní instalace pro separaci železa se kombinuje magnetický válec a permanentní závěsný separátor. Magnetický válec se instaluje na konec pásu a před ním je zavěšen permanentní magnet. Závěsný separátor zachycuje velké železné předměty, zatímco magnetický válec odstraňuje předměty s horšími magnetickými vlastnostmi. Příkladem může být plast znečištěný kovy. Montáž Magnetický válec se snadno instaluje. Proto jsou magnety pro tento účel vyráběny na míru. Čím větší je průměr válce, tím výkonnější může být vytvořené magnetické pole. Ve standardním provedení se magnetické válce dodávají zaokrouhleně s průměry 200 mm, 250 mm, 320 mm, 400 mm, 500 mm, 600 mm a 700 mm. Vedle můžete vidět schéma standardního válce. Stačí jednoduše doplnit chybějící rozměry a naše společnost vám dodá válec, který se snadno montuje a bude přesně podle vašeho zadání Přeprava.. uhlí

15 DETEKTORY KOVŮ Pokud je produkt znečištěn neželeznými kovy, lze je často odstranit pomocí detektoru kovů. Na rozdíl od separátoru neželezných kovů popsaném na stánce 11, detektor pouze signalizuje přítomnost kovu, ale automaticky jej neodstraňuje. Signál z detektoru lze nicméně spojit se separačním mechanismem. Může se jednat o jednoduchý klapkový systém nebo o pneumatický válec. Instalace Detektor kovů musí být instalován v oblasti bez přítomnosti kovů (MFZ), kde se nesmí vyskytovat vůbec žádný kov. Velikost této oblasti je stanovena velikostí otvoru detektoru. Protože dobrá instalace je velmi důležitá, dodáváme rovněž detektory kovů s pásovými dopravníky vyrobenými na míru. Quicktron: detekce dřevěných vláken. Oblast bez přítomnosti kovů (MFZ) Pro ochranu řezacích mlýnů se pás zastavuje automaticky v případě, že je detekován kov: Pás se zastaví a ozve se zvukové znamení. Detektor kovů pro indikaci munice v zemině Průmyslový... odpad..(třídící.. linky)
