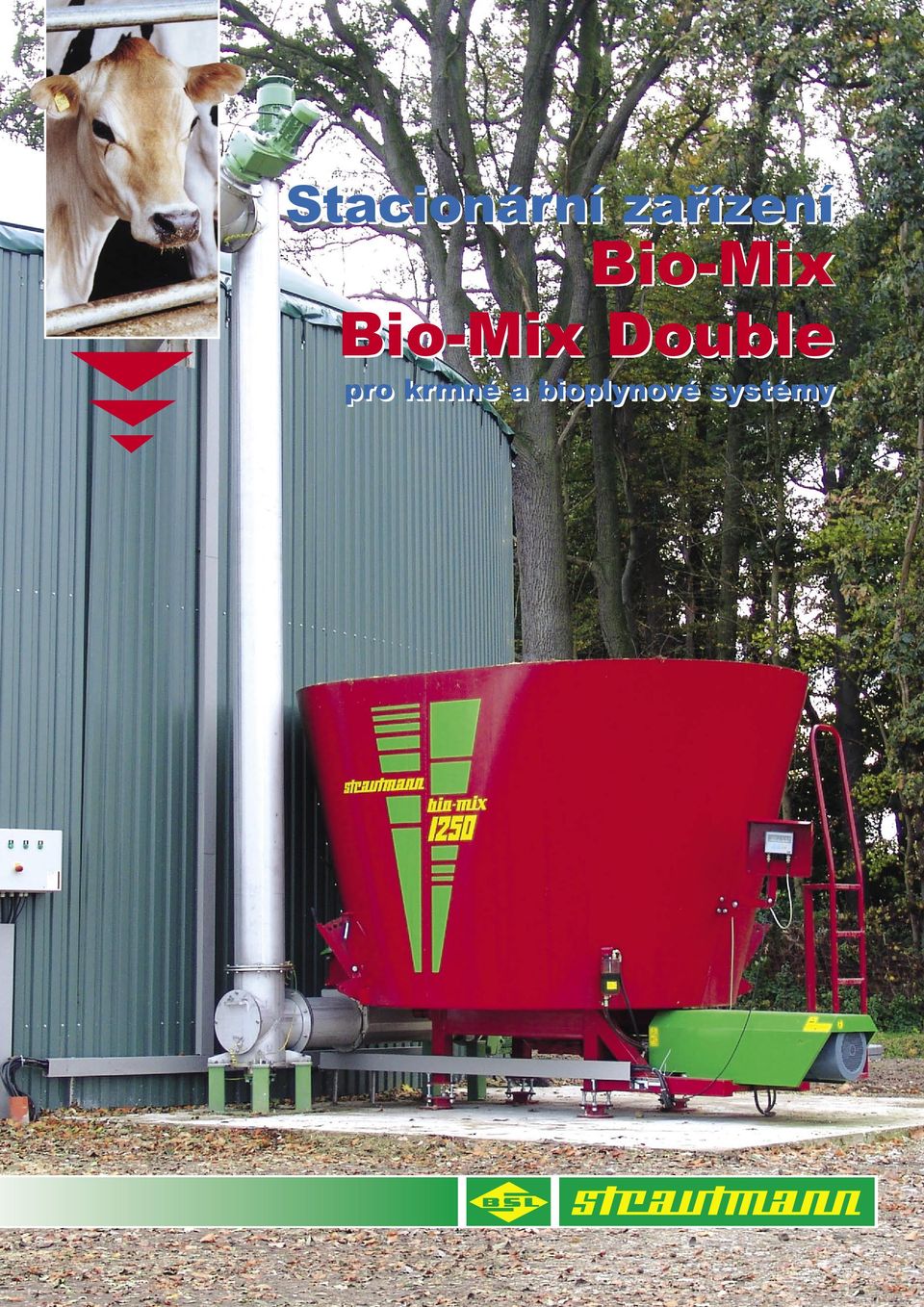

1 Stacionární zařízení Bio-Mix Bio-Mix Double pro krmné a bioplynové systémy

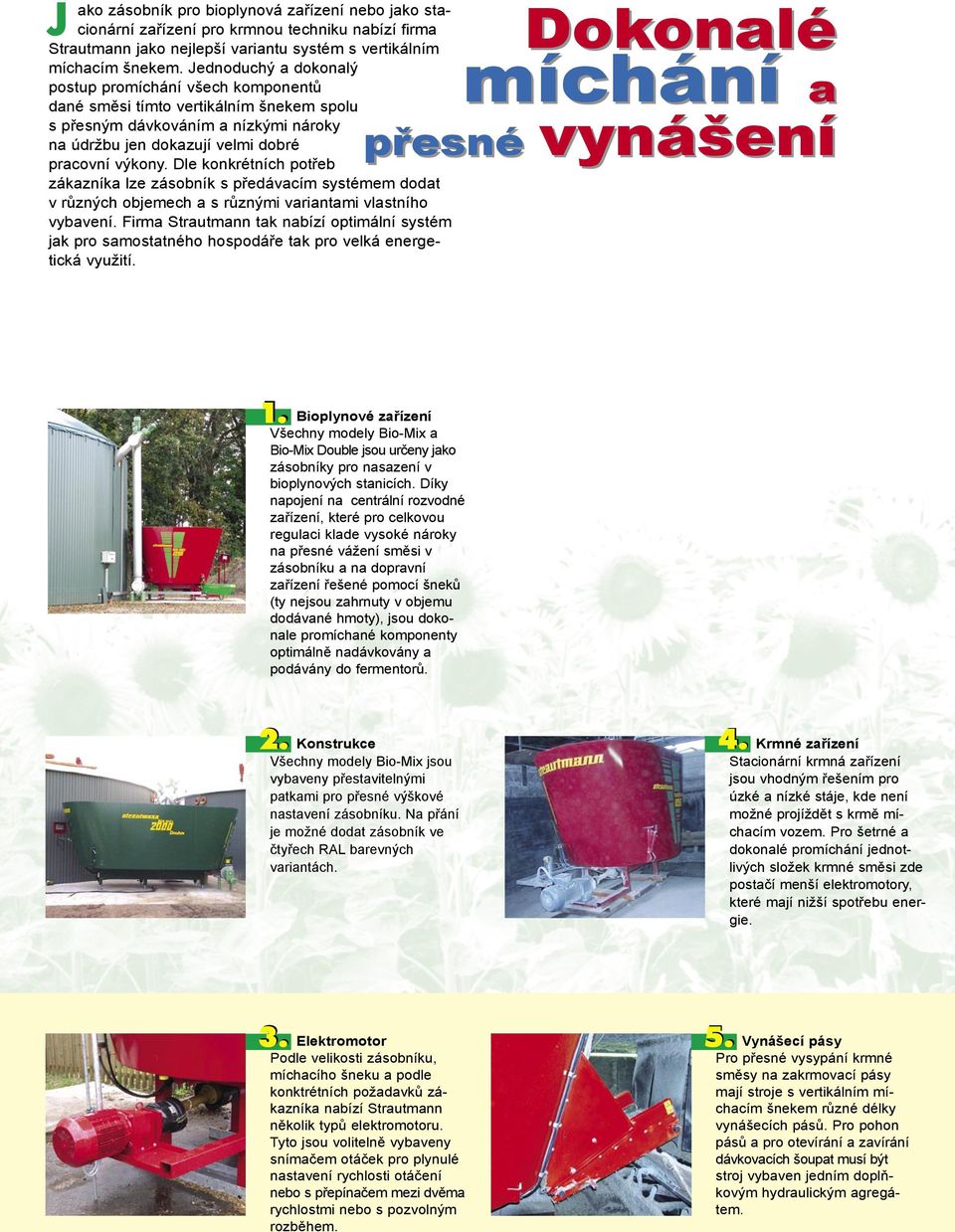

2 J ako zásobník pro bioplynová zařízení nebo jako stacionární zařízení pro krmnou techniku nabízí firma Strautmann jako nejlepší variantu systém s vertikálním míchacím šnekem. Jednoduchý a dokonalý postup promíchání všech komponentů dané směsi tímto vertikálním šnekem spolu s přesným dávkováním a nízkými nároky na údržbu jen dokazují velmi dobré pracovní výkony. Dle konkrétních potřeb zákazníka lze zásobník s předávacím systémem dodat v různých objemech a s různými variantami vlastního vybavení. Firma Strautmann tak nabízí optimální systém jak pro samostatného hospodáře tak pro velká energetická využití. Dokonalé míchání a přesné vynášení 1. Bioplynové zařízení Všechny modely Bio-Mix a Bio-Mix Double jsou určeny jako zásobníky pro nasazení v bioplynových stanicích. Díky napojení na centrální rozvodné zařízení, které pro celkovou regulaci klade vysoké nároky na přesné vážení směsi v zásobníku a na dopravní zařízení řešené pomocí šneků (ty nejsou zahrnuty v objemu dodávané hmoty), jsou dokonale promíchané komponenty optimálně nadávkovány a podávány do fermentorů. 2. Konstrukce Všechny modely Bio-Mix jsou vybaveny přestavitelnými patkami pro přesné výškové nastavení zásobníku. Na přání je možné dodat zásobník ve čtyřech RAL barevných variantách. 4. Krmné zařízení Stacionární krmná zařízení jsou vhodným řešením pro úzké a nízké stáje, kde není možné projíždět s krmě míchacím vozem. Pro šetrné a dokonalé promíchání jednotlivých složek krmné směsi zde postačí menší elektromotory, které mají nižší spotřebu energie. 3. Elektromotor Podle velikosti zásobníku, míchacího šneku a podle konktrétních požadavků zákazníka nabízí Strautmann několik typů elektromotoru. Tyto jsou volitelně vybaveny snímačem otáček pro plynulé nastavení rychlosti otáčení nebo s přepínačem mezi dvěma rychlostmi nebo s pozvolným rozběhem. 5. Vynášecí pásy Pro přesné vysypání krmné směsy na zakrmovací pásy mají stroje s vertikálním míchacím šnekem různé délky vynášecích pásů. Pro pohon pásů a pro otevírání a zavírání dávkovacích šoupat musí být stroj vybaven jedním doplňkovým hydraulickým agregátem.

Dle konkrétních potřeb zákazníka lze zásobník s předávacím systémem dodat v různých objemech a s různými variantami vlastního vybavení.

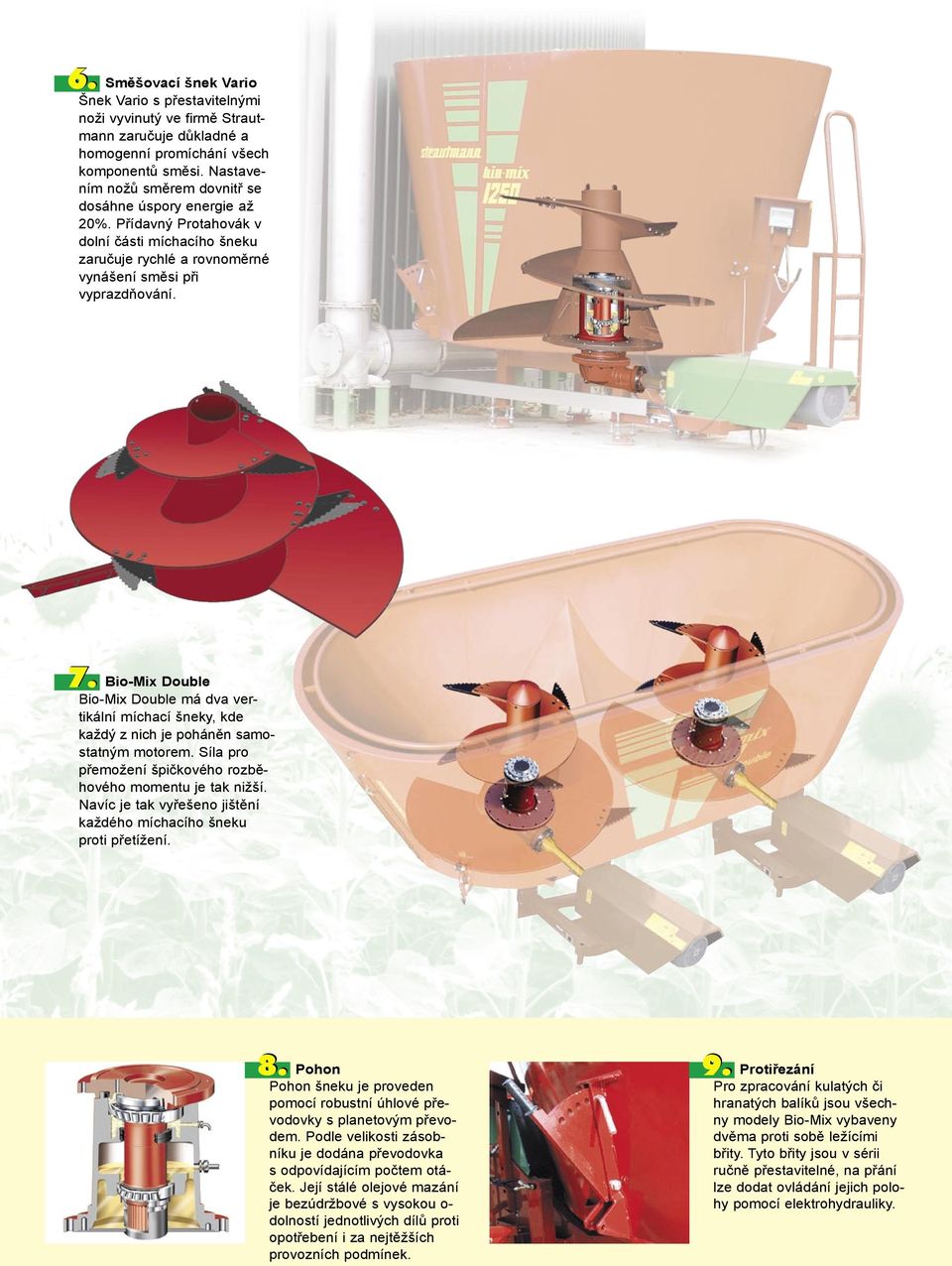

3 6. Směšovací šnek Vario Šnek Vario s přestavitelnými noži vyvinutý ve firmě Strautmann zaručuje důkladné a homogenní promíchání všech komponentů směsi. Nastavením nožů směrem dovnitř se dosáhne úspory energie až 20%. Přídavný Protahovák v dolní části míchacího šneku zaručuje rychlé a rovnoměrné vynášení směsi při vyprazdňování. 7. Bio-Mix Double Bio-Mix Double má dva vertikální míchací šneky, kde každý z nich je poháněn samostatným motorem. Síla pro přemožení špičkového rozběhového momentu je tak nižší. Navíc je tak vyřešeno jištění každého míchacího šneku proti přetížení. 8. Pohon Pohon šneku je proveden pomocí robustní úhlové převodovky s planetovým převodem. Podle velikosti zásobníku je dodána převodovka s odpovídajícím počtem otáček. Její stálé olejové mazání je bezúdržbové s vysokou o- dolností jednotlivých dílů proti opotřebení i za nejtěžších provozních podmínek. 9. Protiřezání Pro zpracování kulatých či hranatých balíků jsou všechny modely Bio-Mix vybaveny dvěma proti sobě ležícími břity. Tyto břity jsou v sérii ručně přestavitelné, na přání lze dodat ovládání jejich polohy pomocí elektrohydrauliky.

Bio-Mix Double Bio-Mix Double má dva vertikální míchací šneky, kde každý z nich je poháněn samostatným motorem. Síla pro přemožení špičkového rozběhového momentu je tak nižší.

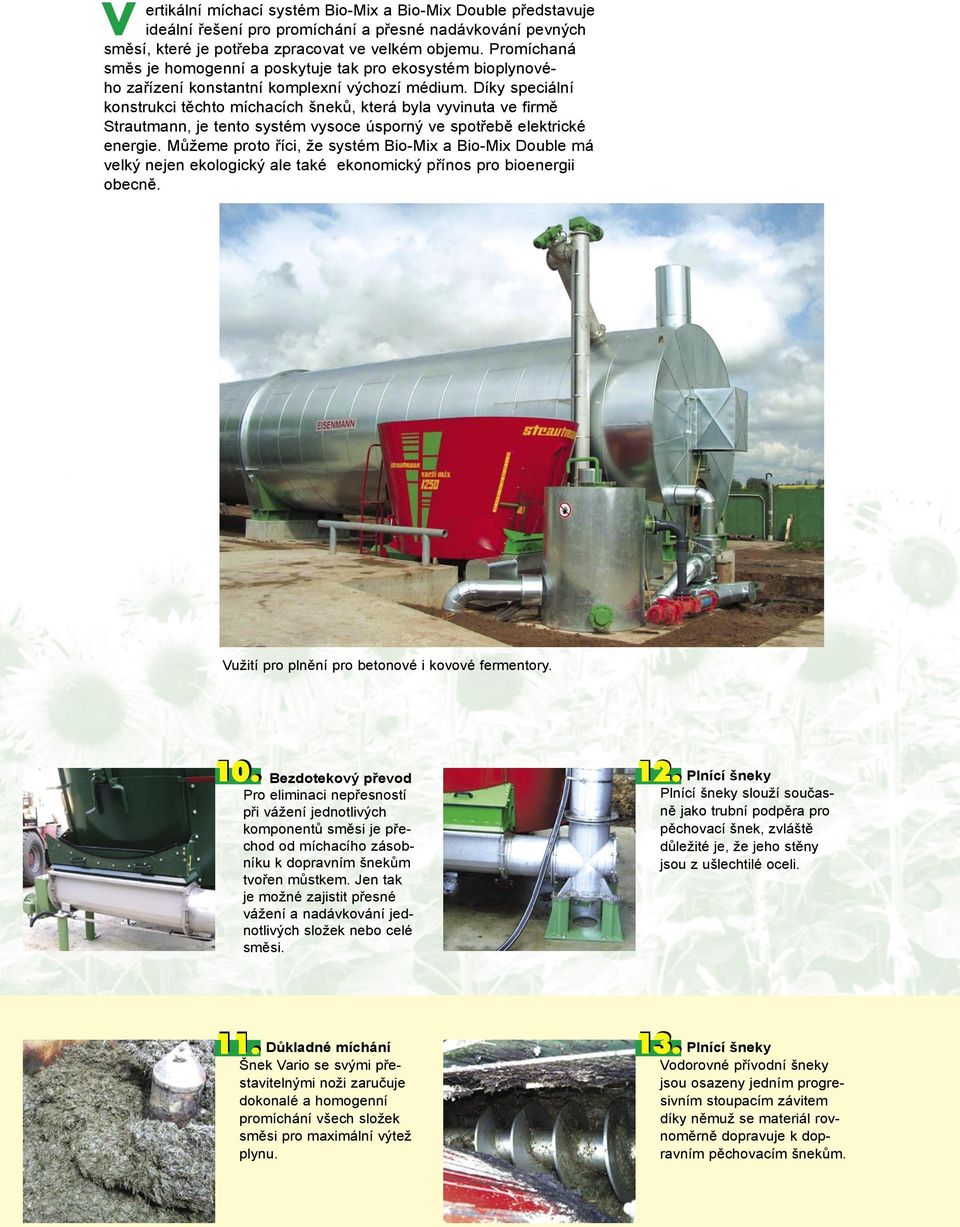

4 V ertikální míchací systém Bio-Mix a Bio-Mix Double představuje ideální řešení pro promíchání a přesné nadávkování pevných směsí, které je potřeba zpracovat ve velkém objemu. Promíchaná směs je homogenní a poskytuje tak pro ekosystém bioplynového zařízení konstantní komplexní výchozí médium. Díky speciální konstrukci těchto míchacích šneků, která byla vyvinuta ve firmě Strautmann, je tento systém vysoce úsporný ve spotřebě elektrické energie. Můžeme proto říci, že systém Bio-Mix a Bio-Mix Double má velký nejen ekologický ale také ekonomický přínos pro bioenergii obecně. Vužití pro plnění pro betonové i kovové fermentory. 10. Bezdotekový převod Pro eliminaci nepřesností při vážení jednotlivých komponentů směsi je přechod od míchacího zásobníku k dopravním šnekům tvořen můstkem. Jen tak je možné zajistit přesné vážení a nadávkování jednotlivých složek nebo celé směsi. 12. Plnící šneky Plnící šneky slouží současně jako trubní podpěra pro pěchovací šnek, zvláště důležité je, že jeho stěny jsou z ušlechtilé oceli. 11. Důkladné míchání Šnek Vario se svými přestavitelnými noži zaručuje dokonalé a homogenní promíchání všech složek směsi pro maximální výtež plynu. 13. Plnící šneky Vodorovné přívodní šneky jsou osazeny jedním progresivním stoupacím závitem díky němuž se materiál rovnoměrně dopravuje k dopravním pěchovacím šnekům.

Díky speciální konstrukci těchto míchacích šneků, která byla vyvinuta ve firmě Strautmann, je tento systém vysoce úsporný ve spotřebě elektrické energie.

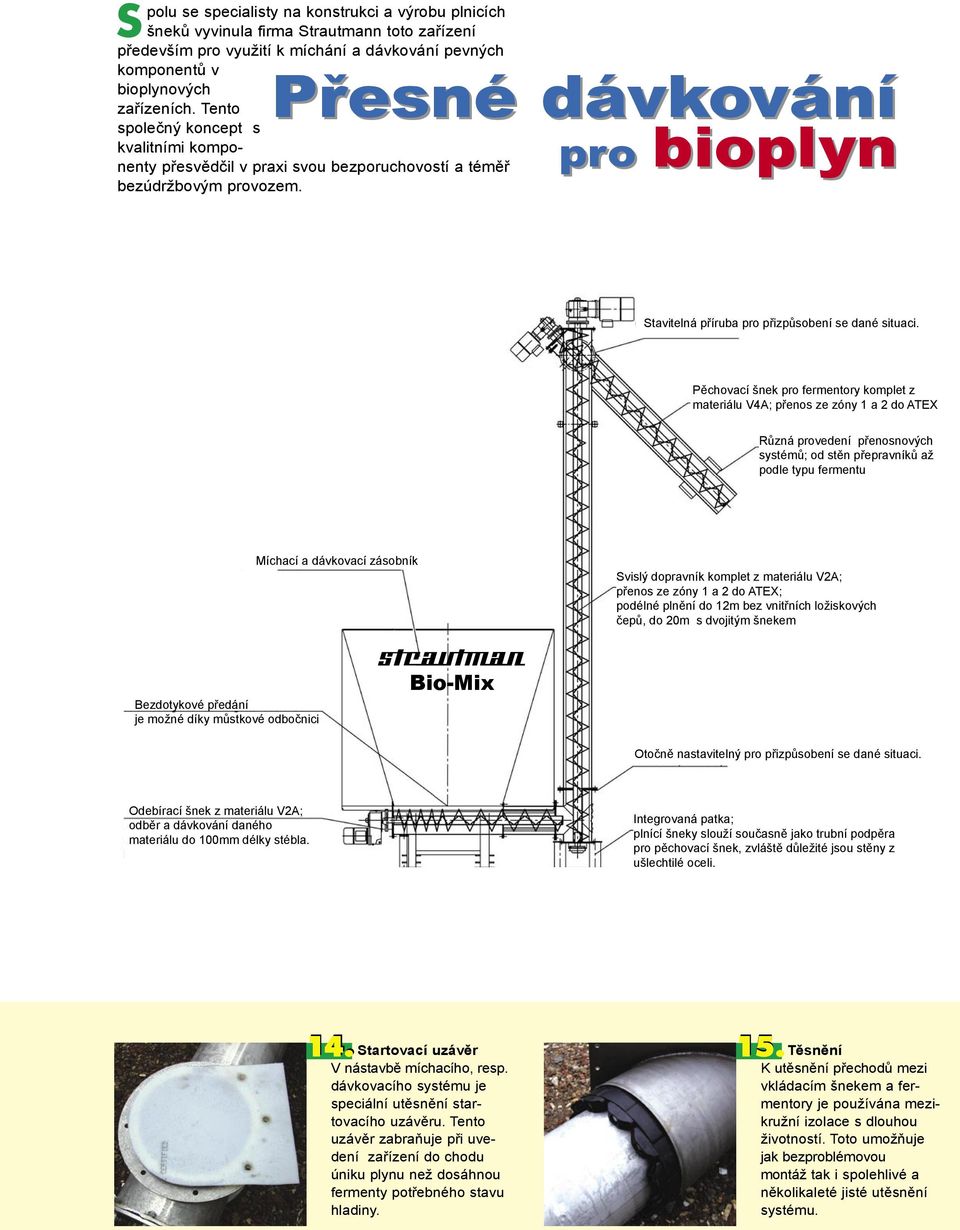

5 S polu se specialisty na konstrukci a výrobu plnicích šneků vyvinula firma Strautmann toto zařízení především pro využití k míchání a dávkování pevných komponentů v bioplynových zařízeních. Tento společný koncept s kvalitními komponenty přesvědčil v praxi svou bezporuchovostí a téměř bezúdržbovým provozem. Přesné dávkování pro bioplyn Stavitelná příruba pro přizpůsobení se dané situaci. Pěchovací šnek pro fermentory komplet z materiálu V4A; přenos ze zóny 1 a 2 do ATEX Různá provedení přenosnových systémů; od stěn přepravníků až podle typu fermentu Míchací a dávkovací zásobník Svislý dopravník komplet z materiálu V2A; přenos ze zóny 1 a 2 do ATEX; podélné plnění do 12m bez vnitřních ložiskových čepů, do 20m s dvojitým šnekem Bezdotykové předání je možné díky můstkové odbočnici Bio-Mix Otočně nastavitelný pro přizpůsobení se dané situaci. Odebírací šnek z materiálu V2A; odběr a dávkování daného materiálu do 100mm délky stébla. Integrovaná patka; plnící šneky slouží současně jako trubní podpěra pro pěchovací šnek, zvláště důležité jsou stěny z ušlechtilé oceli. 14. Startovací uzávěr V nástavbě míchacího, resp. dávkovacího systému je speciální utěsnění startovacího uzávěru. Tento uzávěr zabraňuje při uvedení zařízení do chodu úniku plynu než dosáhnou fermenty potřebného stavu hladiny. 15. Těsnění K utěsnění přechodů mezi vkládacím šnekem a fermentory je používána mezikružní izolace s dlouhou životností. Toto umožňuje jak bezproblémovou montáž tak i spolehlivé a několikaleté jisté utěsnění systému.

Pěchovací šnek pro fermentory komplet z materiálu V4A; přenos ze zóny 1 a 2 do ATEX Různá provedení přenosnových systémů; od stěn přepravníků až podle typu fermentu Míchací a dávkovací zásobník

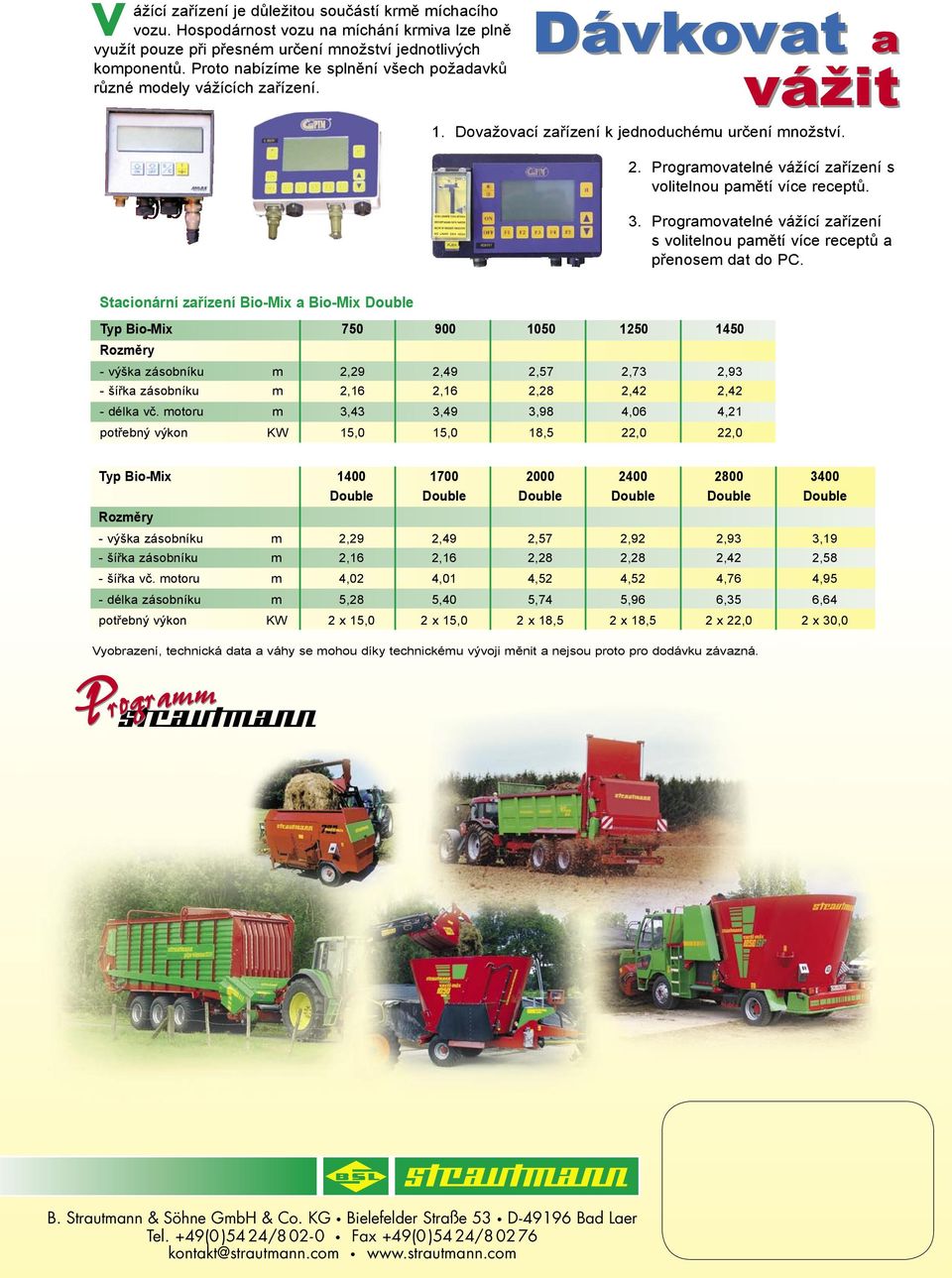

6 V ážící zařízení je důležitou součástí krmě míchacího vozu. Hospodárnost vozu na míchání krmiva lze plně využít pouze při přesném určení množství jednotlivých komponentů. Proto nabízíme ke splnění všech požadavků různé modely vážících zařízení. Dávkovat a vážit 1. Dovažovací zařízení k jednoduchému určení množství. 2. Programovatelné vážící zařízení s volitelnou pamětí více receptů. 3. Programovatelné vážící zařízení s volitelnou pamětí více receptů a přenosem dat do PC. Stacionární zařízení Bio-Mix a Bio-Mix Double Typ Bio-Mix Rozměry - výška zásobníku m 2,29 2,49 2,57 2,73 2,93 - šířka zásobníku m 2,16 2,16 2,28 2,42 2,42 - délka vč. motoru m 3,43 3,49 3,98 4,06 4,21 potřebný výkon KW 15,0 15,0 18,5 22,0 22,0 Typ Bio-Mix Double Double Double Double Double Double Rozměry - výška zásobníku m 2,29 2,49 2,57 2,92 2,93 3,19 - šířka zásobníku m 2,16 2,16 2,28 2,28 2,42 2,58 - šířka vč. motoru m 4,02 4,01 4,52 4,52 4,76 4,95 - délka zásobníku m 5,28 5,40 5,74 5,96 6,35 6,64 potřebný výkon KW 2 x 15,0 2 x 15,0 2 x 18,5 2 x 18,5 2 x 22,0 2 x 30,0 Vyobrazení, technická data a váhy se mohou díky technickému vývoji měnit a nejsou proto pro dodávku závazná. B. Strautmann & Söhne GmbH & Co. KG Bielefelder Straße 53 D Bad Laer Tel. +49(0 )54 24/ Fax +49(0 )54 24/ kontakt@strautmann.com

Programovatelné vážící zařízení s volitelnou pamětí více receptů. 3. Programovatelné vážící zařízení s volitelnou pamětí více receptů a přenosem dat do PC.
