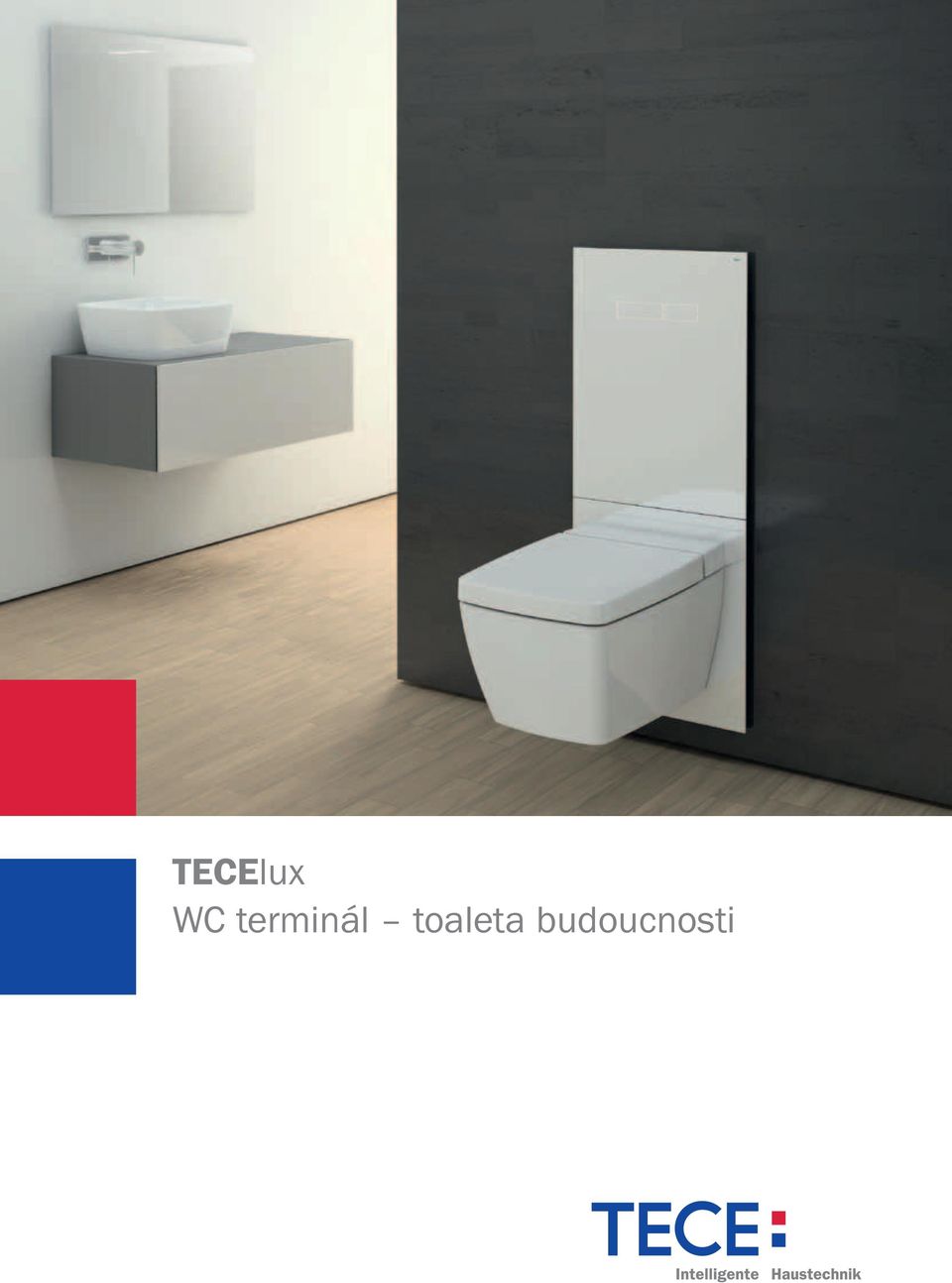

1 TECElu WC terminál toaleta budoucnosti

2 Obsah TECElu design Strana 4 5 TECElu "sen-touch" Strana 6 7 TECElu "ceramic-air" Strana 8 9 TECElu "m-lift" Strana TECElu "smart-connect" Strana TECElu - montážní rozměry Strana TECElu technologie a montáž Strana TECElu "sen-touch" programování Strana TECElu sortiment Strana Sada pro vhazování WC tablet Strana 25 2

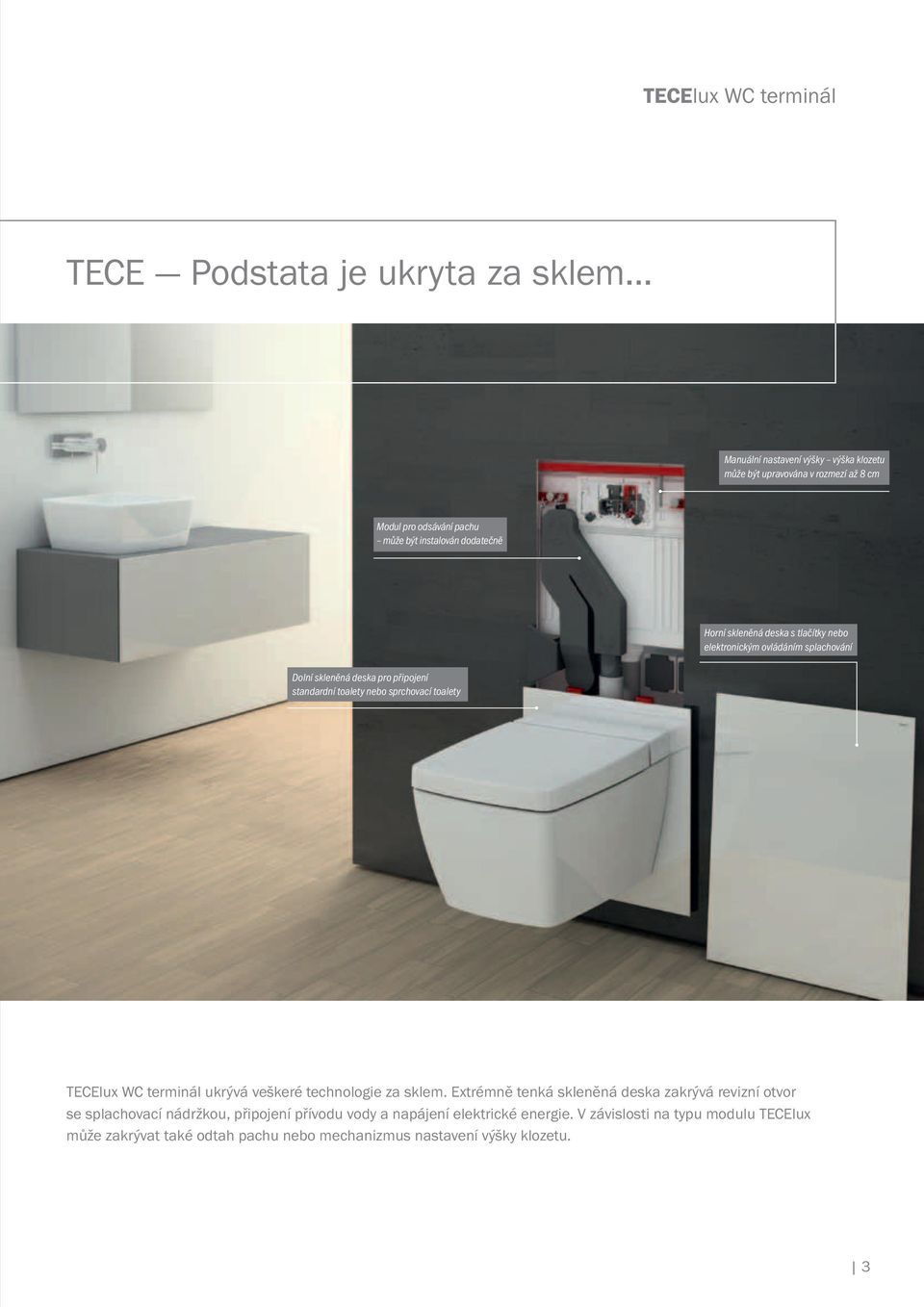

3 TECElu WC terminál TECE Podstata je ukryta za sklem Manuální nastavení výšky výška klozetu může být upravována v rozmezí až 8 cm Modul pro odsávání pachu může být instalován dodatečně Horní skleněná deska s tlačítky nebo elektronickým ovládáním splachování Dolní skleněná deska pro připojení standardní toalety nebo sprchovací toalety TECElu WC terminál ukrývá veškeré technologie za sklem. Etrémně tenká skleněná deska zakrývá revizní otvor se splachovací nádržkou, připojení přívodu vody a napájení elektrické energie. V závislosti na typu modulu TECElu může zakrývat také odtah pachu nebo mechanizmus nastavení výšky klozetu. 3

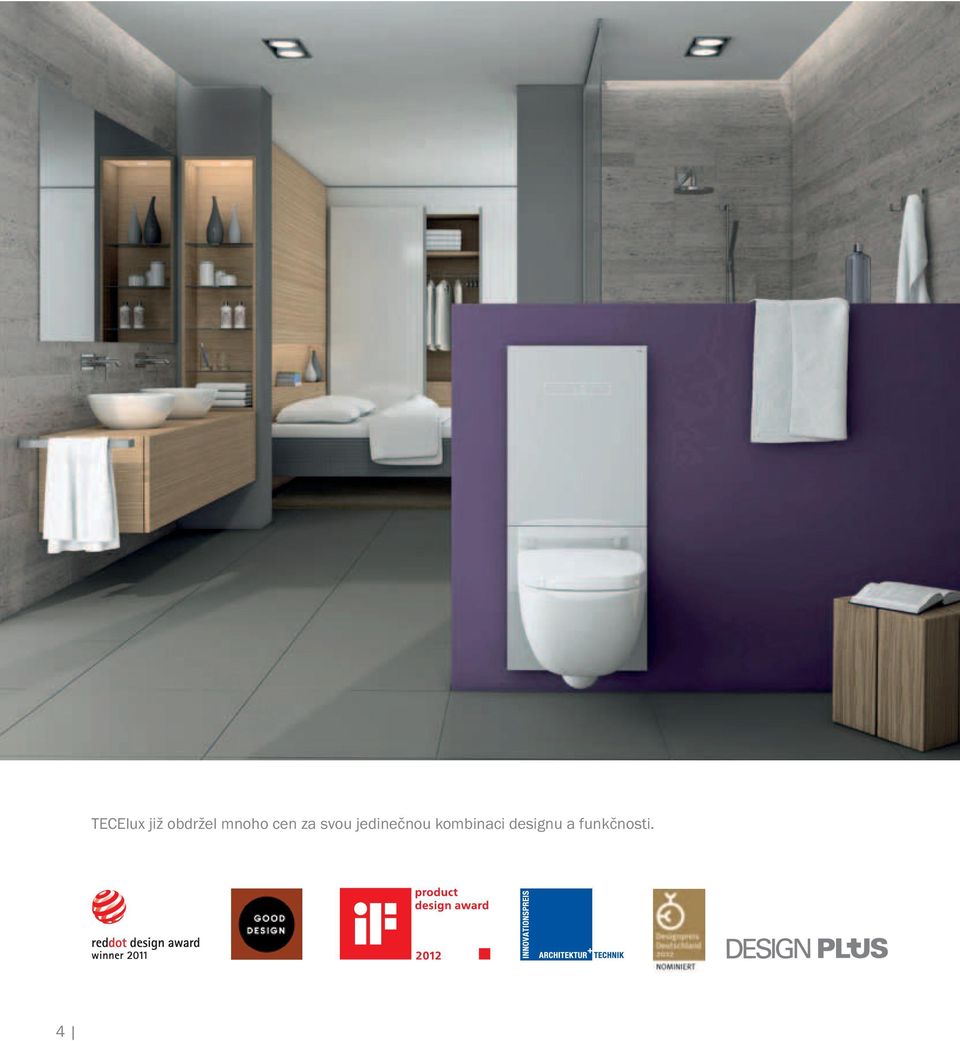

4 4 TECElu již obdržel mnoho cen za svou jedinečnou kombinaci designu a funkčnosti.

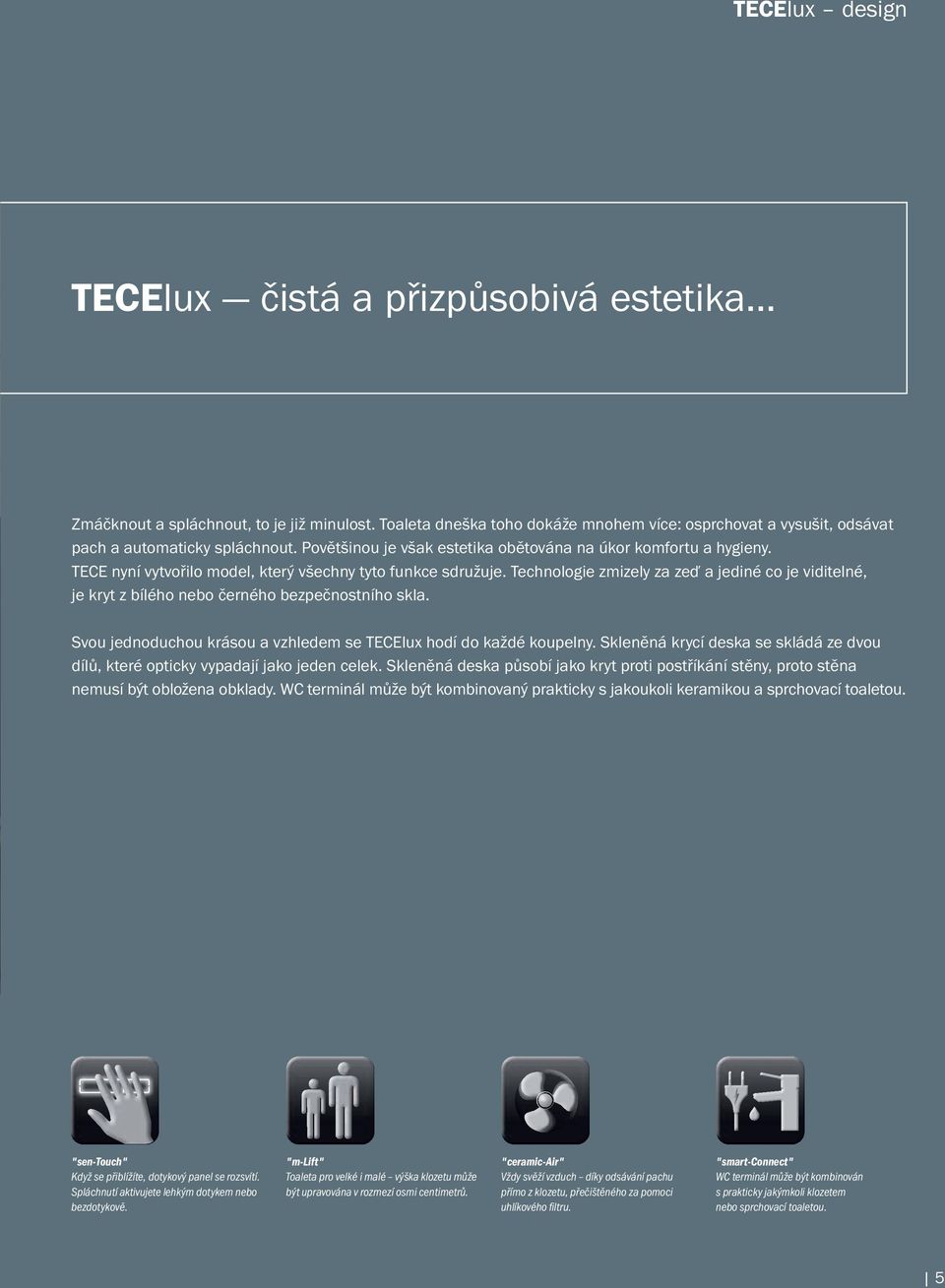

5 TECElu design TECElu čistá a přizpůsobivá estetika... Zmáčknout a spláchnout, to je již minulost. Toaleta dneška toho dokáže mnohem více: osprchovat a vysušit, odsávat pach a automaticky spláchnout. Povětšinou je však estetika obětována na úkor komfortu a hygieny. TECE nyní vytvořilo model, který všechny tyto funkce sdružuje. Technologie zmizely za zeď a jediné co je viditelné, je kryt z bílého nebo černého bezpečnostního skla. Svou jednoduchou krásou a vzhledem se TECElu hodí do každé koupelny. Skleněná krycí deska se skládá ze dvou dílů, které opticky vypadají jako jeden celek. Skleněná deska působí jako kryt proti postříkání stěny, proto stěna nemusí být obložena obklady. WC terminál může být kombinovaný prakticky s jakoukoli keramikou a sprchovací toaletou. "sen-touch" Když se přiblížíte, dotykový panel se rozsvítí. Spláchnutí aktivujete lehkým dotykem nebo bezdotykově. "m-lift" Toaleta pro velké i malé výška klozetu může být upravována v rozmezí osmi centimetrů. "ceramic-air" Vždy svěží vzduch díky odsávání pachu přímo z klozetu, přečištěného za pomoci uhlíkového filtru. "smart-connect" WC terminál může být kombinován s prakticky jakýmkoli klozetem nebo sprchovací toaletou. 5

6 6

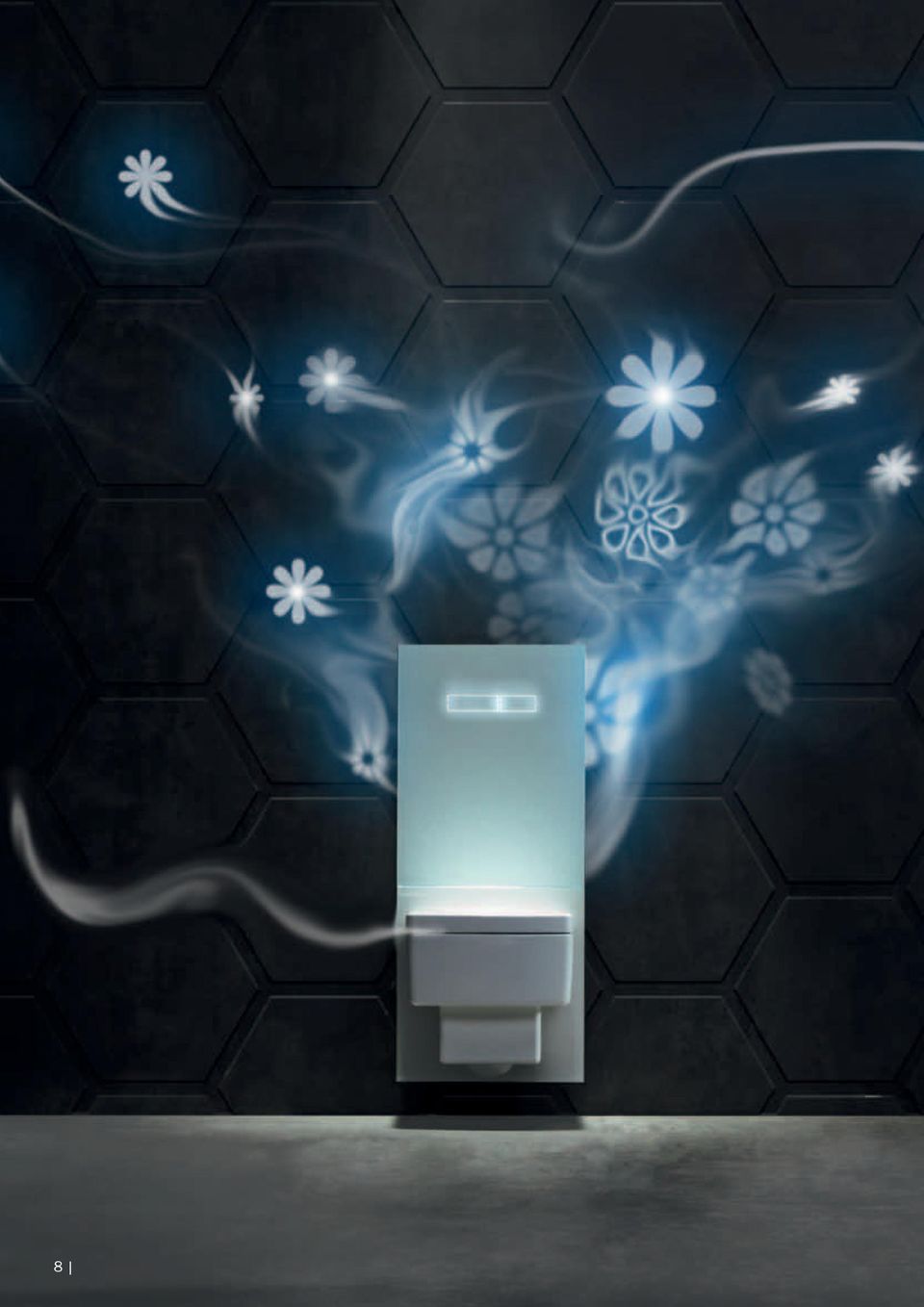

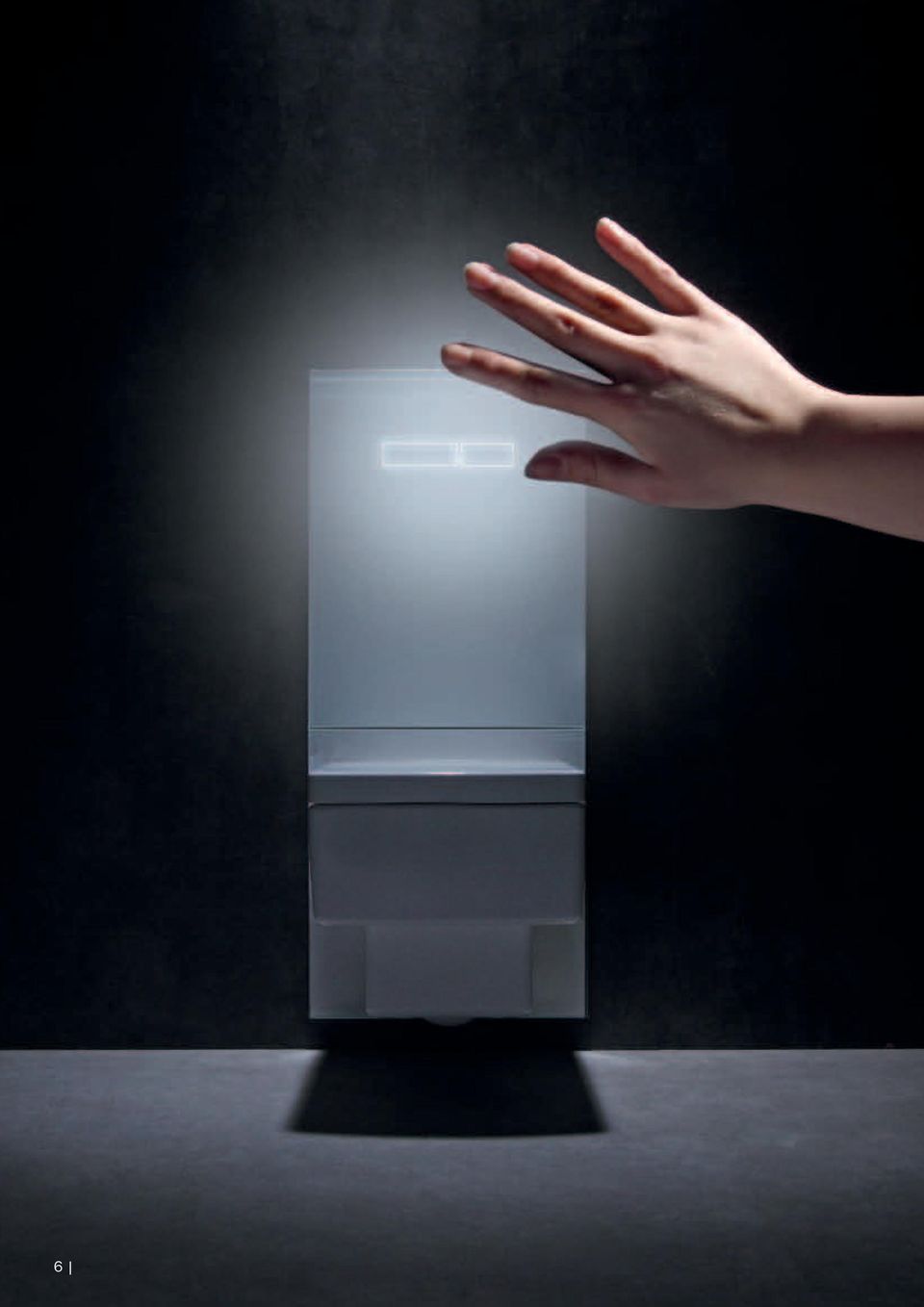

7 TECElu "sen-touch" TECElu "sen-touch" splachování jako čistá magie "sen-touch" Elektronické splachování TECElu sen-touch: Podsvětlení splachovacích tlačítek se spustí v okamžiku, kdy senzor zaregistruje osobu v blízkosti toalety. Pro spláchnutí pak stačí jemný dotek malého nebo velkého tlačítka. A dokonce se ani nemusíte dotýkat do vzdálenosti 10 mm je tlačítko aktivováno i bezdotykově. Elektronicky ovládaná splachovací tlačítka jsou podsvětlená úspornými LED diodami. Mechanické splachování: Ve verzi s mechanickým ovládáním splachujete stlačením ovládacích tlačítek. Ta jsou dostupná v barvě bílé, černé nebo v lesklém chromu. 7

8 8

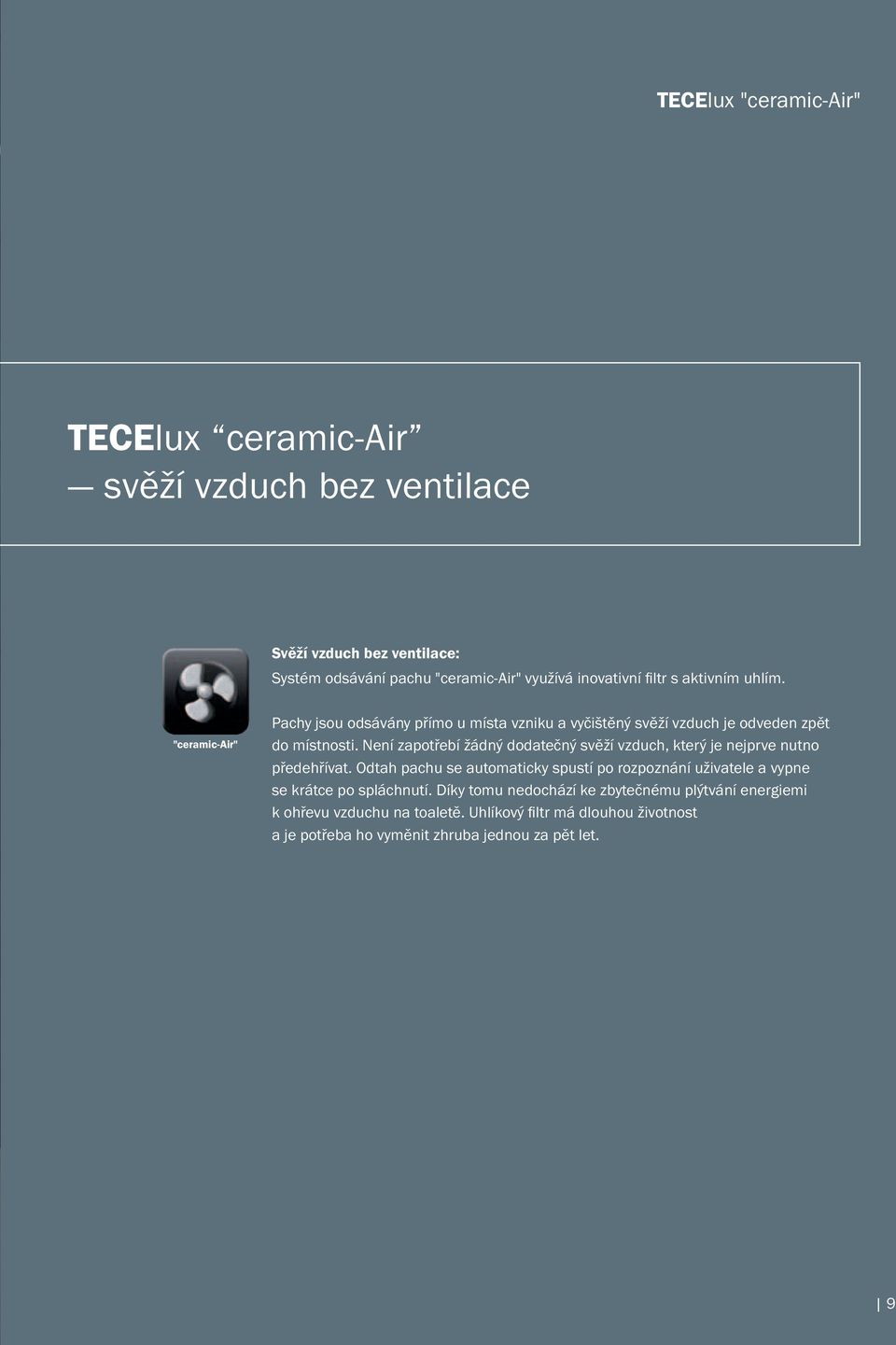

9 TECElu "ceramic-air" TECElu ceramic-air svěží vzduch bez ventilace Svěží vzduch bez ventilace: Systém odsávání pachu "ceramic-air" využívá inovativní filtr s aktivním uhlím. "ceramic-air" Pachy jsou odsávány přímo u místa vzniku a vyčištěný svěží vzduch je odveden zpět do místnosti. Není zapotřebí žádný dodatečný svěží vzduch, který je nejprve nutno předehřívat. Odtah pachu se automaticky spustí po rozpoznání uživatele a vypne se krátce po spláchnutí. Díky tomu nedochází ke zbytečnému plýtvání energiemi k ohřevu vzduchu na toaletě. Uhlíkový filtr má dlouhou životnost a je potřeba ho vyměnit zhruba jednou za pět let. 9

10 10

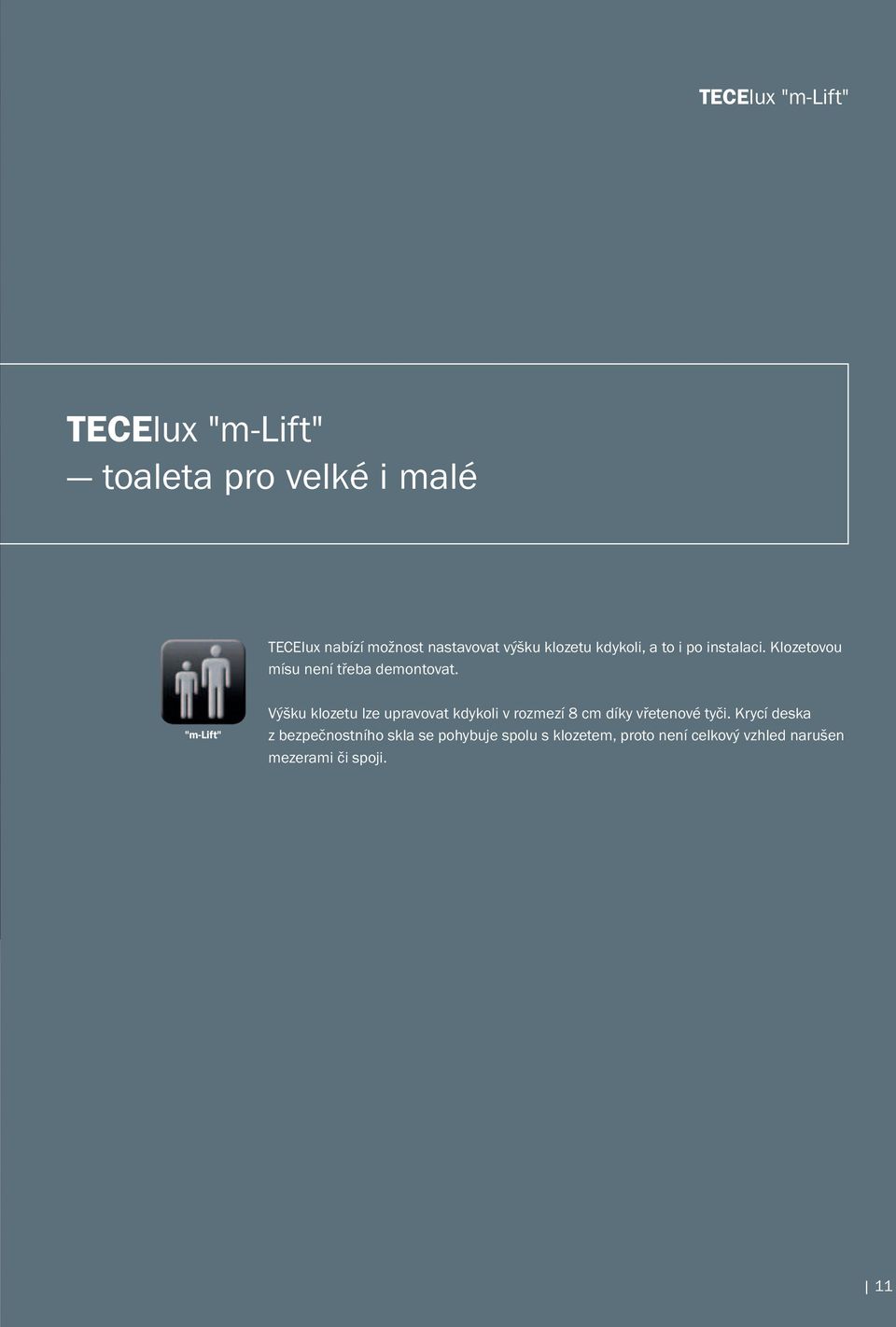

11 TECElu "m-lift" TECElu "m-lift" toaleta pro velké i malé TECElu nabízí možnost nastavovat výšku klozetu kdykoli, a to i po instalaci. Klozetovou mísu není třeba demontovat. "m-lift" Výšku klozetu lze upravovat kdykoli v rozmezí 8 cm díky vřetenové tyči. Krycí deska z bezpečnostního skla se pohybuje spolu s klozetem, proto není celkový vzhled narušen mezerami či spoji. 11

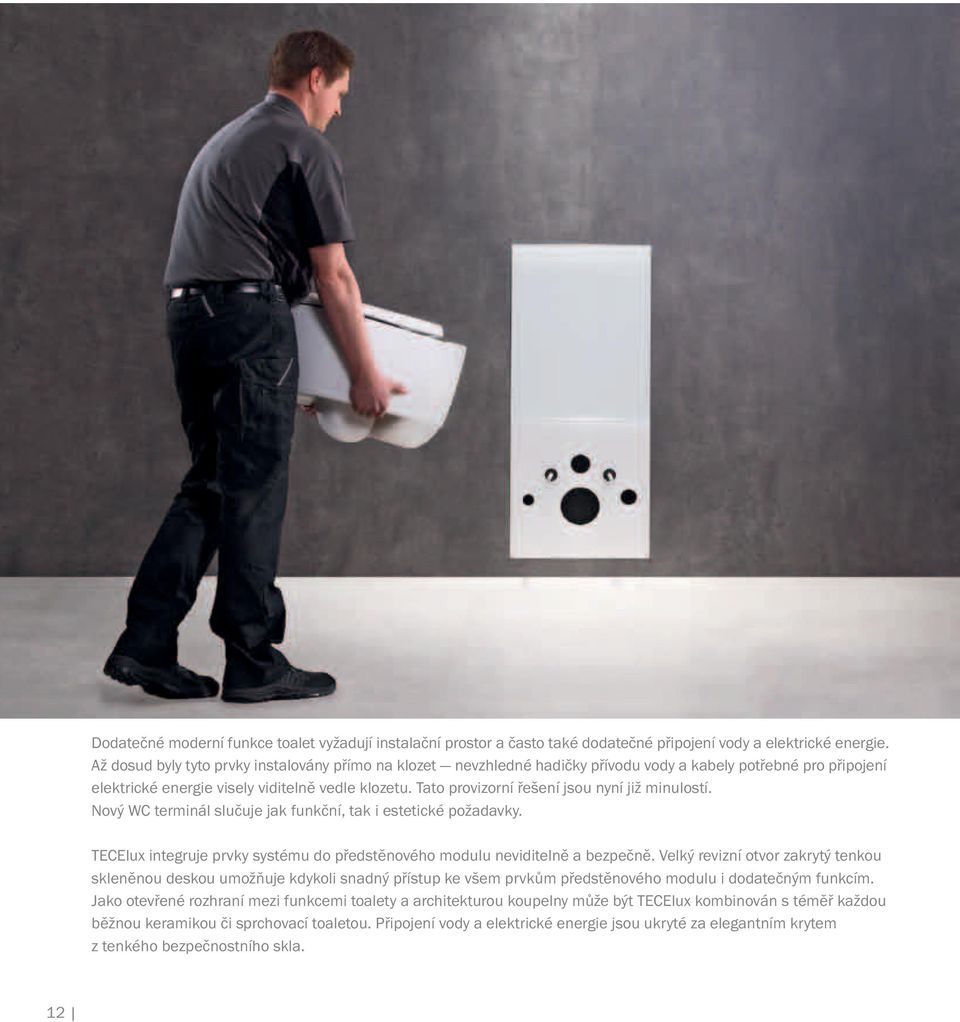

12 Dodatečné moderní funkce toalet vyžadují instalační prostor a často také dodatečné připojení vody a elektrické energie. Až dosud byly tyto prvky instalovány přímo na klozet nevzhledné hadičky přívodu vody a kabely potřebné pro připojení elektrické energie visely viditelně vedle klozetu. Tato provizorní řešení jsou nyní již minulostí. Nový WC terminál slučuje jak funkční, tak i estetické požadavky. TECElu integruje prvky systému do předstěnového modulu neviditelně a bezpečně. Velký revizní otvor zakrytý tenkou skleněnou deskou umožňuje kdykoli snadný přístup ke všem prvkům předstěnového modulu i dodatečným funkcím. Jako otevřené rozhraní mezi funkcemi toalety a architekturou koupelny může být TECElu kombinován s téměř každou běžnou keramikou či sprchovací toaletou. Připojení vody a elektrické energie jsou ukryté za elegantním krytem z tenkého bezpečnostního skla. 12

13 TECElu "smart-connect" TECElu "m-lift" standard otevřený všem technologiím "smart-connect" Oválná keramika Obdélníková keramika Keramika Rim-free bez splachovacího kruhu Sprchovací toaleta Toaleta se sprchovacím sedátkem TECElu může být kombinovaný prakticky s jakoukoli keramikou a sprchovací toaletou. Voda a elektrické připojení jsou ukryté za skleněným krytem. 13

14 TECElu modul je dostupný ve třech různých provedeních (více viz str ). Všechny moduly jsou tvořeny stejným základem samonosným, stabilním montážním rámem a prověřenou nádržkou TECE s dvoumnožstevním splachováním. TECElu obsahuje: (1) fleibilní připojení vody (zakryté) (2) elektronické dvoumnožstevní splachování (3) šroub pro regulaci nastavení výšky (4) odsávání pachu "ceramic-air" (5) výstup vyčištěného vzduchu, uhlíkový filtr (6) připojení el. energie, dvojzásuvka IP 4 *) Stejně jako kterýkoli další modul TECEprofil, může být i TECElu instalován v mnoha variantách: Instalace ve stěně z lehkých příček TECEprofil Instalace v samostatně stojící stěně z lehkých příček TECEprofil Rohová konstrukce: instalace s variabilním rohovým prvkem Instalace jako samostatně stojící modul před nosnou stěnou Instalace do sádrokartonových příček: CW nebo UA profil Instalace do profilů ze dřeva 14 *) není součástí dodávky

15 TECElu montážní rozměry 160 min. 18 ma Tenké provedení: Dvoudílná deska vyrobená z bezpečnostního skla je 6 mm silná a je instalována 10 mm před zeď OKFF Zeď bez obkladů: Skleněná deska působí jako kryt proti postříkání stěny, proto stěna nemusí být obložena obkladem. Důsledkem toho je, že TECElu dělá koupelnové renovace jednoduššími

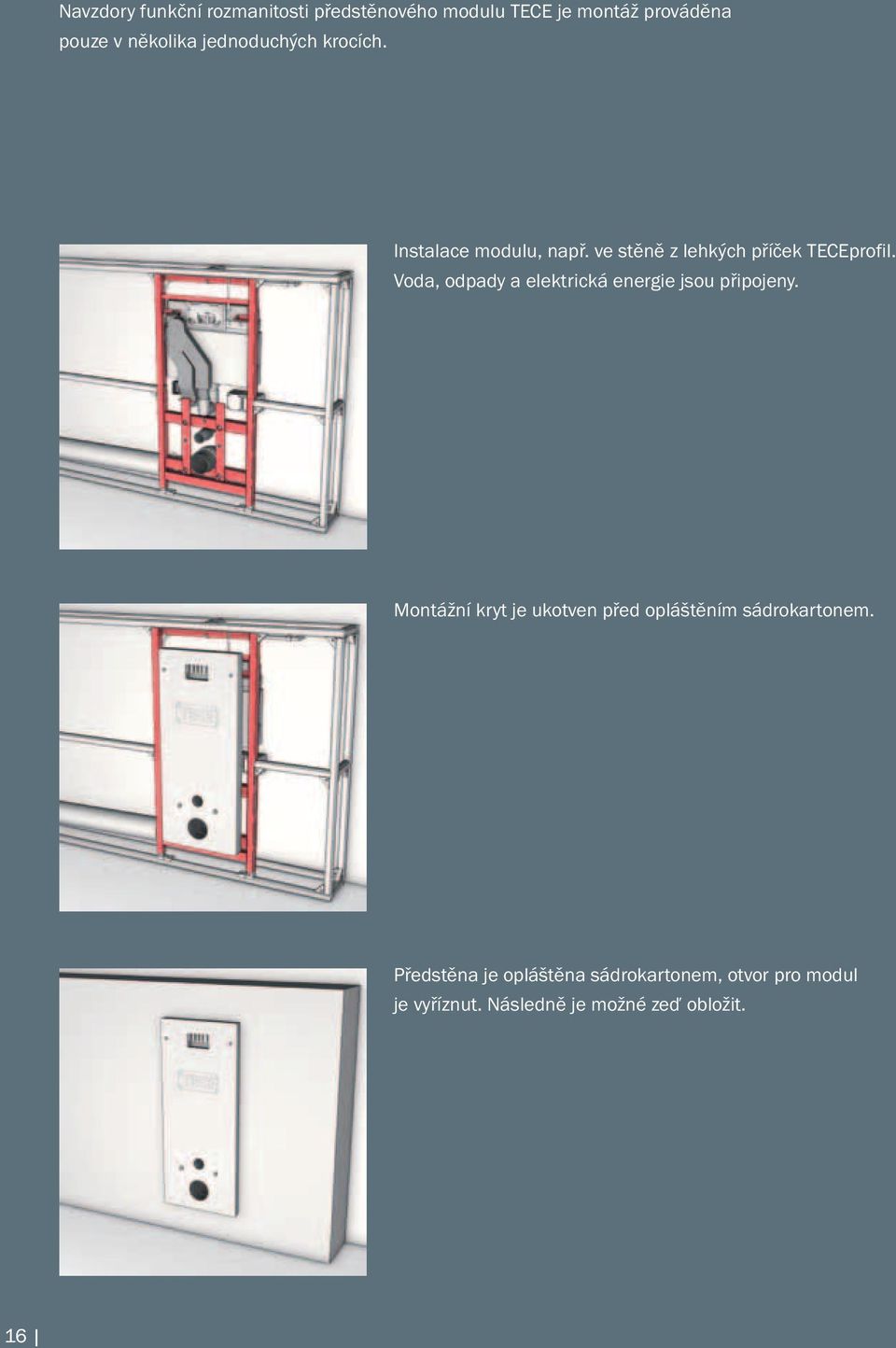

16 Navzdory funkční rozmanitosti předstěnového modulu TECE je montáž prováděna pouze v několika jednoduchých krocích. Instalace modulu, např. ve stěně z lehkých příček TECEprofil. Voda, odpady a elektrická energie jsou připojeny. Montážní kryt je ukotven před opláštěním sádrokartonem. Předstěna je opláštěna sádrokartonem, otvor pro modul je vyříznut. Následně je možné zeď obložit. 16

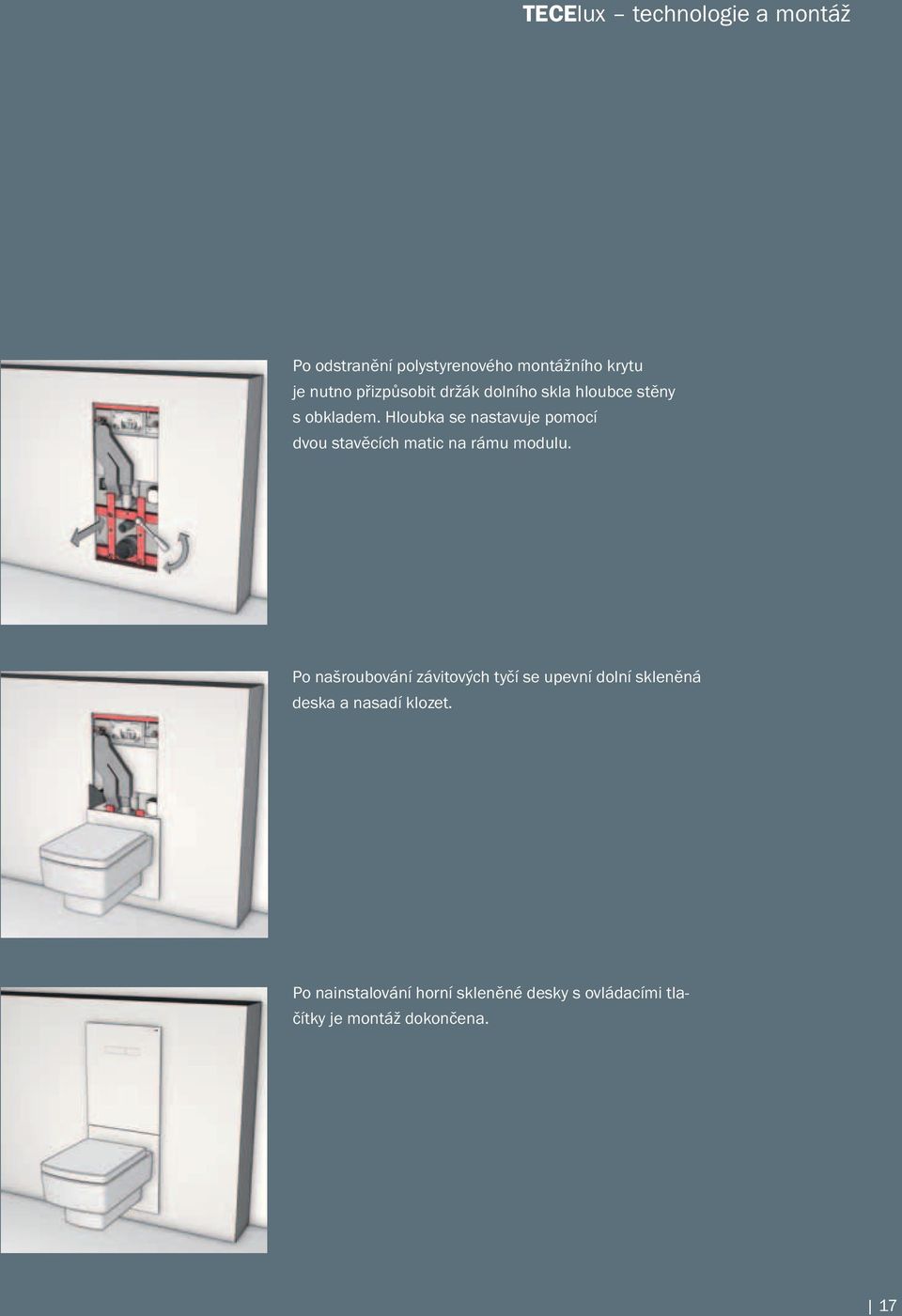

17 TECElu technologie a montáž Po odstranění polystyrenového montážního krytu je nutno přizpůsobit držák dolního skla hloubce stěny s obkladem. Hloubka se nastavuje pomocí dvou stavěcích matic na rámu modulu. Po našroubování závitových tyčí se upevní dolní skleněná deska a nasadí klozet. Po nainstalování horní skleněné desky s ovládacími tlačítky je montáž dokončena. 17

18 Technologie zůstávají za zdí jsou ale jednoduše dostupné díky snímatelnému hornímu sklu a velkému reviznímu otvoru, a to i po dokončení montáže. Díky tomu je montáž a údržba mnohem snadnější. Horní skleněná deska s ovládacími tlačítky je kotvena pomocí magnetů. Proto je jednoduché ji kdykoli znovu vyjmout. 1 Nastavení výšky u modulů s funkcí m-lift je prováděno pomocí dobře přístupného šroubení (1). Nejdříve ale musí být uvolněny kotevní šrouby po stranách modulu (2) Součástí balení modulů s funkcí nastavení výšky m-lift je fleibilní odpadní koleno. Může být instalováno vodorovně (1) nebo svisle (2). 18

19 TECElu technologie a montáž U modulů se systémem odsávání pachu ceramic-air je potřeba přibližně každých 5 let vyměnit filtr s aktivním uhlím (1). Je jednoduše přístupný na výstupu koncovky odtahu pachu. 1 TECElu je vhodný pro všechny klozety s kotevní roztečí 180 mm. Je také možné využít sprchovací toaletu. Požadovaná připojení na zdroj el. energie a přívod vody jsou ukryta ve zdi. 19

20 sen-touch programování Programování je možno provést na dotykovém panelu a za použití TECElu návodu k obsluze je to velice snadné. Nastavení je možné do jedné hodiny od připojení do zdroje elektrické energie. 1. Citlivost senzoru Elektronické zařízení ukryté za skleněnou deskou rozsvěcí obrys tlačítek po příchodu osoby k toaletě TECElu. Aby nedocházelo k nechtěnému rozsvěcení tlačítek v malých koupelnách, může být citlivost senzoru snížena. Citlivost senzoru malá normální 2. Intenzita podsvětlení dotykového panelu Intenzita dotykového panelu může být individuálně nastavena. Při nastavení intenzity panelu na volbu jasný může za tmy sloužit jako orientační osvětlení místnosti. Úrovně jasu jasný standardní tlumený tmavý 3. Hygienické spláchnutí Hygienické spláchnutí se automaticky spustí vždy, když není uživatelem spláchnuto v době nastaveného intervalu. Dojde k výměně vody v připojovacím potrubí k nádržce. Interval hygienického spláchnutí může být nastaven dle individuální potřeby uživatele. Nastavitelné intervaly vypnuto jednou za den třikrát za týden dvakrát za týden jednou za týden jednou za dva týdny jednou za měsíc 20

21 TECElu sen-touch programování 4. Bezpečnostní spláchnutí Toaleta, která není spláchnuta po použití, není příliš lákavá pro dalšího uživatele. Nepříjemné překvapení, jako je toto, nás může potkat zejména ve veřejných budovách, proto je zde bezpečnostní spláchnutí, které nám pomůže tento fakt eliminovat. Funkce zapnuta: Jestliže nedojde do 2 minut od rozpoznání poslední osoby ke spláchnutí, aktivuje se automatické spláchnutí. Ve veřejných budovách je tato funkce vhodná pouze na toaletách s kabinkami. Stav funkce vypnuto zapnuto 5. Prodloužená doba odsávání pachu Odsávání pachu je aktivováno, když je osoba rozpoznána v detekčním prostoru a zůstává aktivována po celou dobu, kdy je uživatel v tomto prostoru. Jakmile uživatel opustí detekční prostor, spustí se nastavená prodloužená doba odsávání pachu. Prodloužená doba 1 minuta 2 minuty 5 minut 6. Objem a intenzita odsávání pachu Je možno naprogramovat sací výkon větráčku a tedy i objem odsávání pachu. Standardní nastavení nabízí nízkou hlučnost větráčku a ideální sací výkon. Objem nízký standardní vysoký 7. Deaktivační funkce Aby nedocházelo ke splachování v průběhu omývaní senzorového tlačítka, je možné splachování deaktivovat na dobu 30 sekund. Po uplynutí této doby se opět splachování automaticky aktivuje. Deaktivovat splachování je možné kdykoli nezávisle na zvolené funkci stlačením obou tlačítek po dobu 10 sekund. Funkce vypnuto zapnuto Továrně nastavený stav = 21

22 A Moduly TECElu Modul TECElu ponechává otevřenou možnost výběru: k dispozici jsou tři různé varianty modulů. Volitelné: Volitelné: Modul TECElu 100 Modul se splachovací nádržkou TECE a dvoumnožstevním splachováním. Splachování může být aktivováno buď mechanickým tlačítkem nebo bezdotykovým ovládáním s technologií sen-touch. Volitelně může být modul doplněn o odsávání pachu přes uhlíkový filtr ceramic-air. (Upozornění: pouze s bezdotykovým ovládáním sen-touch). Modul TECElu 200 Modul se splachovací nádržkou TECE, dvoumnožstevním splachováním a manuálním nastavením výšky. Splachování může být aktivováno buď mechanickým tlačítkem nebo bezdotykovým ovládáním sen-touch. Volitelně může být modul doplněn odsáváním pachu přes uhlíkový filtr ceramic-air. (Upozornění: pouze s bezdotykovým ovládáním sen-touch). Module TECElu 400 Modul se splachovací nádržkou TECE, dvoumnožstevním splachováním, manuálním nastavením výšky a odsáváním pachu přes uhlíkový filtr ceramic-air. Splachování je aktivováno bezdotykovým ovládáním (sen-touch). B Ovládací tlačítka Dostupná s mechanickým ovládáním nebo s elektronickým ovládáním sen-touch. Tlačítko s elektronickým ovládáním sen-touch Oblast senzoru se rozsvítí, když zaregistruje osobu v blízkosti toalety. Splachování je ovládáno lehkým dotykem nebo bezdotykově. Mechanické splachování Ve verzi s mechanickým ovládáním splachujete stlačením ovládacích tlačítek (velké pro velký objem spláchnutí, malé pro malý objem). C Skleněná deska pro montáž toalety TECElu může být kombinovaný prakticky s jakoukoli keramikou, včetně rim-free keramikou a sprchovací toaletou. Voda a elektrické připojení jsou ukryté za skleněným krytem. Oválná keramika Obdélníková keramika Keramika Rim-free bez splachovacího kruhu Sprchovací toaleta Toaleta se sprchovacím sedátkem 22

23 Jak objednávat: TECElu WC terminál vždy sestává z: (A) TECElu modulu, (B) horní skleněné desky s ovládacím tlačítkem, (C) dolní skleněné desky s variantním řešením pro různé typy připojení přívodu vody a elektrické energie. A TECElu moduly B Horní skleněná deska bílá sen-touch (elektronická) Obj. č.: Bílá tlačítka (mechanická) Obj. č.: Tlačítka z lesklého chromu (mechanická) Obj. č.: C Spodní skleněná deska bílá TECElu 100 Obj. č.: Standardní toaleta Obj. č.: Sprchovací toaleta Obj. č.: Obj. č.: Toaleta se sprchovacím sedátkem Obj. č.: B Horní skleněná deska černá TECElu 200 Obj. č.: sen-touch (elektronická) Obj. č.: Černá tlačítka (mechanická) Obj. č.: Tlačítka z lesklého chromu (mechanická) Obj. č.: C Spodní skleněná deska černá TECElu 400 Obj. č.: Standardní toaleta Obj. č.: Sprchovací toaleta Obj. č.: Toaleta se sprchovacím sedátkem Obj. č.: Obj. č.:

24 TECElu sortiment C Přehled spodních desek terminálu a příslušenství Standardní keramika (montážní rozměr 180 mm) TOTO Washlet Neorest AC ** TOTO Washlet Neorest EW ** TOTO Washlet EK TOTO Washlet GL TOTO Washlet SG TOTO Washlet Giovannoni Duravit D-Code Duravit Sensowash C Villeroy & Boch Viclean U Geberit AquaClean 8000 Geberit AquaClean 8000 plus Geberit AquaClean 6000 Geberit AquaClean 6000 plus Geberit AquaClean Sela (bílá) (černá) TECElu WC terminál bílý Připojovací sada pro sprchovací toalety (bílá) (černá) (bílá) (bílá) (černá) (bílá) (černá) TECElu WC terminál černý ** Při použití horního skla sen-touch nelze využít ovládací funkce TOTO Neorest. 24

25 TECElu Sada pro vhazování WC tablet Čistota po vhození WC tablety WC tablety zajišťují vaší toaletě stálou vůni a snižují riziko množení bakterií na keramickém klozetu. Díky sadě na vhazování tablet jsou již WC čističe a závěsné vůně do keramiky minulostí. Sada na vhazování je reálnou alternativou především pro klozety bez vnitřního okraje, protože zde není možné závěsné vůně uchytit. Tablety lze jednoduše vhazovat otvorem v revizním krytu po odklopení ovládacího tlačítka. Tableta se postupně rozpouští a po spláchnutí zůstane váš klozet svěží a čistý. Použití sady pro vhazování tablet je velice jednoduché 1 2 Rychlý přístup: Horní skleněný kryt se díky magnetickému uchycení snadno otevře. Otevřený kryt: Nyní je sada pro vhazování tablety snad no přístupná. 3 Vložení: WC tableta spadne do košíku uvnitř splachovací nádržky, odkud se uvolňují hygienické čistící prostředky do vody. *NOVINKA! Sada pro vhazování tablet Sada pro vhazování WC tablet jako doplněk do všech nádržek TECE, vhodná pro všechna TECE ovládací tlačítka a terminál TECElu. Obj. č.: Upozornění: Nepoužívejte tablety na bázi chlóru ani jiných oidačních činidel! *) Od roku výroby 2015 obsahuje každý terminál TECElu sadu pro vhazování WC tablet. 25

26 TECElu WC terminál toaleta budoucnosti DS c_cz Na adrese můžete shlédnout video upoutávku TECElu a mnoho dalších informací o toaletě budoucnosti. TECE Česká republika s. r. o. Voctářova 2449/5, Praha 8 Libeň Telefon: info@tece.cz
