1 Aktiv revizních techniků elektrických zařízení 25. května 2017 Hradec Králové

2 ČSN EN Ochrana před bleskem - soubor českých technických norem Číslo normy Název ČSN EN Obecné principy ČSN EN Řízení rizika ČSN EN Hmotné škody na stavbách a nebezpečí života ČSN EN Elektrické a elektronické systémy ve stavbách

3 S916 DEHN + SÖHNE / protected 916.ppt by ISO / / KK Srovnání zkušebních vln (ka) i 100 ka 80 ka tvar vlny µs 10/350 8/80 8/20 i max. ka Q As W/R J/ 2, ka 50 ka 40 ka ka 3 80 µs 200 µs 350 µs 600 µs 800 µs 1000 µs t (µs)

4 S1159 DEHN + SÖHNE / protected 1159.ppt by ISO / / ESC ČSN EN Obecné principy LPL LPS I II III IV I II III IV Hladina ochrany před bleskem LPL Systém ochrana před bleskem LPS

5 J.Hájek, D.Šalanský, S712 ČSN EN Obecné principy Základní kritéria pro ochranu staveb a inženýrských sítí Hladina maximální hodnoty minimální hodnoty ochrany parametrů bleskového proudu parametrů bleskového proudu maximální pravděbodobnost, minimální pravděpodobnost poloměr vrcholová že skutečný bl. vrcholová že skutečný blesk. valící se hodnota proud je menší než hodnota proud je větší než koule LPL bl. proudu maximální vrcholová bl. proudu minimální vrcholová hodnota blesk. proudu hodnota bl. proudu I 200 ka 99 % 3 ka 99 % 20 m II 150 ka 98 % 5 ka 97 % 30 m III 100 ka 95 % 10 ka 91 % 45 m IV 100 ka 95% 16 ka 84 % 60 m

6 Zajištění solárních zdrojů 2009 Izokeraunická mapka z ČSN Další naleznete zde:

7 Bleskový proud je hlavní zdroj škody úder blesku do stavby úder blesku v blízkosti stavby úder blesku do inženýrských sítí, která vstupují do stavby úder blesku v blízkosti inženýrských sítí, která vstupují do stavby.

8 Sběrná plocha pro údery blesku do samostatně stojící stavby Lit.: ČSN EN :prosinec 2012 DEHNsupport Risiko / S6122_b

9 Sběrná plocha pro údery blesku v blízkosti stavby Lit.: ČSN EN :prosinec 2012, DEHNsupport Risiko / S6122_c

10 Sběrná plocha pro údery blesku do a v blízkosti inženýrských sítí Lit.: ČSN EN :prosinec 2012, DEHNsupport Risiko / S6122_e

11 Ohrožení bleskem ca úderů blesku v Německu za rok* ABC Company MCR Data Telefon 110 kv 400/230 V TV Mobilní síť *Zdroj: BLIDS, Siemens AG, Auswertung / S1320

12 / S712_a Parametry bleskového proudu dle řady norem ČSN EN Parametr LPL I II III-IV Imp. proud I (ka) spec. energie W/R (MJ/ ) 10 5,6 2,5 náboj Q Impuls (As) náboj Q Langzeit (As) efektivita 98% 95% 80-90%

13 Původ přepětí způsobeného bleskem přímý a blízký úder: 1 Úder do vnější ochrany před bleskem 2a 2b 1a 1b Úbytek napětí na rázovém zemním odporu R st Indukované napětí ve smyčkách 1 L1 L2 L3 PEN 20 kv vzdálený úder: 2c 2a Úder do venkovního vedení 1b 2b Indukované špičky z úderů mrak-mrak Informačně - technický systém R st 1a síť nízkého napětí 2c Pole kanálu blesku / S535

14 Vyrovnání potenciálu bleskového proudu na vstupujících vodičích

15 Ochrana objektu před přepětím

16 ČSN ed.3 ČSN ed.2 Od listopadu 2016

17 [ ] / 10501_D_1 ČSN ed.3 a ČSN ed.2 Začátek platnosti těchto norem je od listopadu Přechodné období je do prosince 2018.

18 [ ] / 10415_D_1 Účel ČSN ed.3 a ČSN ed.2 Kdy se instalují svodiče přepětí? ČSN ed.3 Který svodič přepětí je třeba zvolit? ČSN ed.2 Jak je potřeba svodiče přepětí instalovat? ČSN ed.2

19 Workshop DFMG / 5481_D_1 Počet blesků ve vybraných krajích za rok 2015 a 2016 (měsíce květen až červenec) Zdroj:

20 Workshop DFMG / 5481_D_1 Počet blesků Počet blesků za vybrané měsíce, rok 2015 a 2016 Zdroj:

21 [ ] / 10418_D_1 Jaké jsou důvody nárůstu škod na objektech? Domovní instalace dříve Domovní instalace nyní Nízký podíl elektroniky Omezené zasíťování Vysoká impulsní odolnost Žádné obnovitelné zdroje Výrazný podíl elektroniky Vysoké zasíťování Nízká impulsní odolnost Regenerativní energie Přání soběstačnosti

22 [ ] / 10418_D_2 Technický standard v rodinném domě Domovní instalace dříve Domovní instalace nyní

23 ČSN ed.3 Od listopadu 2016

24 [ ] / 10419_D_1 Ochrana před přepětím Nová pravidla ČSN ed.3 Ochrana před přepětím je vyžadovaná, pokud přepětí může mít následující účinky na: 1. Lidský život, např. u zařízení pro bezpečnost nebo v nemocnicích. 2. Veřejné budovy a kulturní zařízení, např. veřejné služby, telekomunikace, muzea a výstavy 3. Obchodní a výrobní objekty, např. hotely, banky, průmyslové objekty, obchody, farmy. 4. Shromáždění lidí, např. ve velkých obytných objektech, kostelech, kancelářích, školách. 5. Jednotlivé osoby, např. Například v obytných objektech a malých kancelářích, pokud jsou v nich instalována citlivá zařízení kategorie I +II, např. domácí spotřebiče, přenosná nářadí a elektronika. Ochrana před přepětím musí být tedy součástí všech nově vznikajících objektů i zařízení!

25

26 Überspannungsschutz-Seminar Schutzkonzepte und Schutzgeräte / 608_D_5_OB Kategorie přepětí dle ČSN ed.3 Nasazení svodičů přepětí Jmenovité impulsní napětí 6 kv Ochranná úroveň 1,5 kv 4 kv 2,5 kv spotřebiče 1,5 kv citlivá zařízení DPS El. PR Spotřebič 230/400 V Svodič typ 1 typ 2 typ 3

27 [ ] / 10421_D_1 Koncept ochrany dle ČSN ed.3 a Nutnost ochrany před přepětím všech instalací se zařízením Kategorie přepětí I a II > 10 m KP I/II* V následujících případech je potřeba nasadit další svodiče přepětí pokud: Telekomunikační a datové vodiče jsou přivedené z vnějšku Vedení opouštějí objekt Spínací přepětí vznikají v objektu Jsou instalována citlivá zařízení *KP=Kategorie přepětírie

28 [ ] / 10426_D_1_OB Řešení pro napájení Objekt s vnější ochranou před bleskem 3 3 DEHNflex DEHNprotector STC-Modul PR 2 DPS 1 1 DEHNshield 2 DEHNguard

29 [ ] / 10424_D_1 Ochrana napájené Instalace svodiče tak blízko, jak je to jen možné k vstupu napájení do objektu DPS Elm..

30

31 [ ] / 10423_D_1 Základní požadavky Instalace svodiče tak blízko, jak je to jen možné k vstupu napájení do objektu Řešení: Nasazení SPDs Typ 1 v elektroměrovém rozváděči, např. před elektroměrem Nutno respektovat PNE Výhoda: Přes elektroměr netečou velké bleskové proudy Důležité při použití elektronického elektroměru a Smart-Meter-Gateway

32 [ ] / 10425_D_1_OB Rozšíření řady Red/Line DEHNshield ZP DEHNshield ZP Basic Bezúdržbový kombinovaný svodič typ 1+2 Splňuje požadavky ČSN ed.2 DEHNshield ZP pro objekty s vnější ochranou do úrovně hladiny ochrany před bleskem III. DEHNshield ZP Basic pro všechny ostatní objekty, také s napájením venkovním vedením. Obj.č.: DEHNshield ZP TT/TNS Obj.č.: DEHNshield ZP Basic TT/TNS

33 [ ] / 10428_D_1 Telekomunikační vstupy Ochrana systému Je doporučeno nasadit svodiče pro ochranu dalších systémů např. telekomunikací. DEHNbox DBX TC 180 Obj.č.: PB

34 [ ] / 10428_D_1 Vstup kabelové televize Ochrana systému Je doporučeno nasadit svodiče pro ochranu dalších systémů např. televizní rozvody. DEHNgate DGA FF TV PB Obj.č.:

35 ČSN ed.2 Nově od listopadu 2016

36 [ ] / 10415_D_1 Účel ČSN ed.3 a ČSN ed.2 Kdy se instalují svodiče přepětí? ČSN ed.3 Který svodič přepětí je třeba zvolit? ČSN ed.2 Jak je potřeba svodiče přepětí instalovat? ČSN ed.2

37 ČSN ed.2

38 [ ] / 10426_D_1 Řešení ochrany napájení u objektu bez / s vnější ochranou před bleskem - hromosvodem bez vnější ochrany před bleskem - hromosvodem 3 s vnější ochranou před bleskem - hromosvodem DEHNshield ZP Basic 2 DEHNguard 3 DEHNflex Obj.č.: DEHNsafe STC-Modul 4 DEHNshield ZP Obj.č.:

39 Objekt napájený venkovním vedením Výběr a instalace SPD Objekty s přímým nebo nepřímým napojením na venkovní vedení mají mít instalovaný SPD Typ 1.* DEHNshield ZP Basic DPS *Platí pro LPL III + IV [ ] / 10431_D_1

40 Budova napájená venkovním vedení Výběr typu a umístění SPD Objekty s přímým nebo nepřímým napojením na venkovní vedení mají mít instalovaný SPD Typ 1.* DEHNshield DPS > 10 m *Platí pro LPL III + IV [ ] / 10431_D_2

41 Použití ochran před přepětím v průmyslovém objektu Průmyslový objekt PR Typ 2 Typ 3 DEHNguard M 10 m Kon. zař. > 10 m DEHNsafe Kon. zař. PR Typ 2 Typ 3 > 10 m Kon. zař. DEHNguard M DEHNrail HR Typ m Kon. zař. > 10 m Typ 3 Kon. zař. DEHNventil M DEHNflex HV: Hauptverteilung; UV: Unterverteilung Überspannungsschutz-Seminar Schutzkonzepte und Schutzgeräte / 2445_D_1

42 [ ] / 10431_D_2 Další požadavky normy Napájení Pro ochranu elektrického zařízení je nutné instalovat svodič tak blízko vstupu vedení do objektu, jak jen je to možné. Obytné objekty Průmyslové objekty

43 Odolnost vůči zkratovému proudu, schopnost omezit následný proud u SPD ČSN ed.2 obsahuje následující požadavky na odolnost vůči zkratovému proudu schopnost omezení následného proudu 1 a E/I 1 a E/I Schopnost omezit následný proud - I fi svodiče přepětí musí odpovídat minimálně očekávanému zkratovému proudu v místě instalace svodiče. 2 3 b 2 4 b Nejbezpečnější řešení: Nasazení svodiče s integrovanou pojistkou např. DEHNvenCI nebo DEHNguard CI Ochrana elektrického zařízení před přepěím Výrobcem doporučené maximální předjištění externí, nebo interní Svodič přepětí Kombinace svodiče a b E/I Připojovací body kombinace svodiče Chráněný přístroj(equipment) nebo zařízení (Installation) [ ] / 10436_D_1

44 [ ] / 10442_D_30 ČSN ed.2

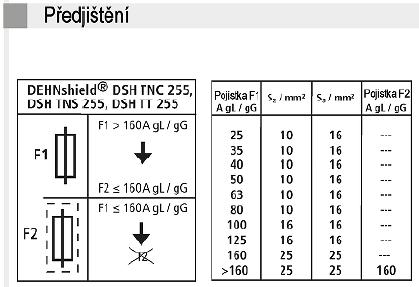

45 [ ] / 10437_D_1 Impulsní odolnost předřazeného jištění Navržené předjištění musí být takové hodnoty, aby mohlo přenášet celkový proud schopný téct kombinací svodiče Nejbezpečnější řešení: Nasazení kombinace svodiče s integrovanou pojistkou např. DEHNvenCI nebo DEHNguard CI

46 Detaily z ČSN ed.3

47

48 Detaily z ČSN ed.3

49 Detaily z ČSN ed.3

50 Vyrovnání potenciálu bleskového proudu na vstupujících vodičích

51 Detaily z ČSN ed.3

52 Detaily z ČSN ed.3

53 Detaily z ČSN ed.3

54 Detaily z ČSN ed.3

55 Detaily z ČSN ed.3

56 Detaily z ČSN ed.3

57 Detaily z ČSN ed.3

58 Detaily z ČSN ed.3

59 Detaily z ČSN ed.3

60 Detaily z ČSN ed.3

61 Impulsní výdržné kategorie a nasazení svodičů přepětí 6 kv Ochranná úroveň 1,5 kv 4 kv 2,5 kv 1,5 kv DPS 230/400 V E PR Spotřebič Svodič Typ 1 Typ 2 Typ 3 Typ 3 SPD -IP ILPC 2014 Vyrovnání potenciálu blesku DPS: Domovní přípojková skříň ; E: Elektroměr ; PR: Podružný rozváděč / 608_D_5

62 Detaily z ČSN ed.3

63 Detaily z ČSN ed.3

64 Detaily z ČSN ed.3

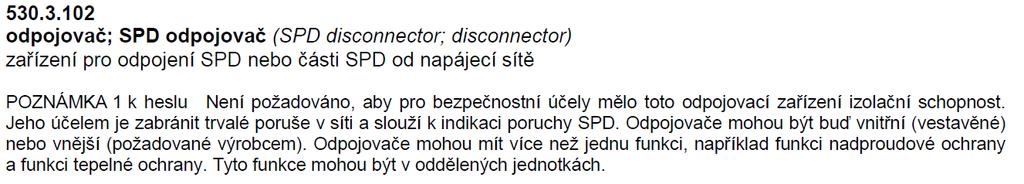

65 Detaily z ČSN ed.2

66

67 Detaily z ČSN ed.2

68 Integrovaná pojistka v DEHNven CI

69 Detaily z ČSN ed.2

70 Omezení následného proudu SPD -IP ILPC 2014 Vyrovnání potenciálu blesku

71 Úkoly jiskřiště

72 Zatížení pojistek bleskovým a zkratovým proudem Bleskový proud 100% 10 / 0,4 kv 50% PEN Následný proud DPS kwh 50% 50% SPD -IP ILPC 2014 Vyrovnání potenciálu blesku / 2843_D_1

73 Detaily z ČSN ed.2

74 Předpokládané rozdělení bleskového proudu dle ČSN EN % 50% Informačně technická síť Napájení NN Kovová potrubí MEB Zemnící soustava 50% SPD -IP ILPC 2014 Vyrovnání potenciálu blesku MEB = Hlavní ekvipot. přípojnice / 602_D_1

75 Detaily z ČSN ed.2

76 Detaily z ČSN ed.2

77 Detaily z ČSN ed.2

78 Impulsní výdržné kategorie a nasazení svodičů přepětí 6 kv Ochranná úroveň 1,5 kv 4 kv 2,5 kv 1,5 kv DPS 230/400 V E PR Spotřebič Svodič Typ 1 Typ 2 Typ 3 Typ 3 SPD -IP ILPC 2014 Vyrovnání potenciálu blesku DPS: Domovní přípojková skříň ; E: Elektroměr ; PR: Podružný rozváděč / 608_D_5

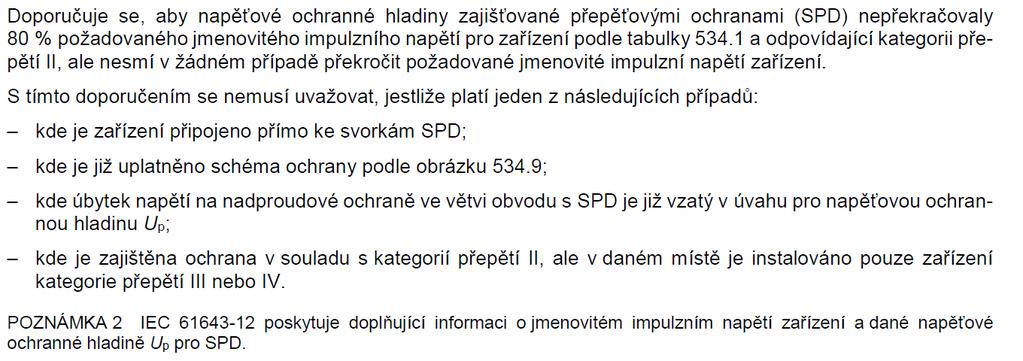

79 Detaily z ČSN ed.2

80 Detaily z ČSN ed.2

81 Detaily z ČSN ed.2

82 Detaily z ČSN ed.2

83 Detaily z ČSN ed.2

84 Detaily z ČSN ed.2

85 Detaily z ČSN ed.2

86 Detaily z ČSN ed.2

87 Detaily z ČSN ed.2

88 Detaily z ČSN ed.2

89 Detaily z ČSN ed.2

90 Detaily z ČSN ed.2

91 Detaily z ČSN ed.2

92 Detaily z ČSN ed.2

93 Detaily z ČSN ed.2

94 Detaily z ČSN ed.2

95 DEHN chrání! Děkuji Vám za pozornost!
